PRESENCELIGHT 360 - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de présence infrarouge
Modèle	PRESENCELIGHT 360
Zone de détection	360° horizontal, 120° vertical
Hauteur de montage conseillée	2,0 - 3,0 m
Portée maximale (personnes en mouvement)	8 x 8 m (à 3,5 m de hauteur)
Portée maximale (personnes assises)	4,5 x 4,5 m (à 3,0 m de hauteur)
Alimentation	230 V ± 10 %, 50 Hz
Puissance de commutation max.	1400 VA (lampes à incandescence et halogènes), 1200 W
Nombre max. de ballasts RPE	5 x (1x80 W), 10 x (1x58 W), 16 x (1x36 W)
Seuil de luminosité réglable	Environ 10 - 1500 Lux
Temporisation au déclenchement	10 s - 20 min (autoapprentissage) ou impulsion 0,5 s ON / 10 s OFF
Fonctions principales	Détection de présence, mesure de luminosité, commutation automatique de l'éclairage, fonction impulsion pour automate d'escalier
Montage	Encastré (diamètre 50 mm, profondeur 40 mm) ou apparent avec cadre optionnel
Indice de protection	IP54 (avec kit d'étanchéité), IP40 sans
Température ambiante	-20 °C à +50 °C
Dimensions du boîtier	Plaque de montage intégrée 70 x 70 mm
Poids	Environ 100 g (estimation)
Entretien et nettoyage	Aucun entretien nécessaire. Nettoyer avec un chiffon sec et doux. Ne pas ouvrir l'appareil.
Sécurité	Installation par électricien qualifié. Couper l'alimentation avant montage. Respecter les normes électriques en vigueur.
Pièces détachées et réparabilité	Garantie 24 mois. Retourner au revendeur en cas de défaut. Pas de pièces détachées disponibles pour l'utilisateur.
Informations générales	Conforme aux directives CE (CEM 2004/108/CE, basse tension 2006/95/CE). Fabriqué par Theben HTS.

FOIRE AUX QUESTIONS - PRESENCELIGHT 360 THEBEN

Où installer le détecteur PRESENCELIGHT 360 ?

Installez-le de préférence au plafond, à une hauteur de 2 à 3 mètres. Il convient pour les petits pièces, couloirs et zones humides. Évitez les obstacles comme le mobilier ou les luminaires suspendus qui pourraient gêner la détection.

Comment régler le seuil de luminosité ?

Utilisez le potentiomètre marqué « LUX ». Tournez-le vers la valeur souhaitée : graduation 2 pour zones de passage, 4 pour zones de travail. Pour désactiver la mesure de luminosité, tournez-le sur « on ».

Quelle est la temporisation par défaut ?

Par défaut, la temporisation est réglée sur environ 5 minutes pour les zones de passage et 10 minutes pour les zones de travail. Vous pouvez la régler entre 10 secondes et 20 minutes ou choisir le mode impulsion (0,5 s ON / 10 s OFF) pour un automate d'escalier.

Comment tester le détecteur ?

Mettez le potentiomètre « min » sur la position « Test ». Le détecteur passe alors en mode test : la LED s'allume en cas de mouvement et s'éteint après 10 secondes sans mouvement. Notez que la mesure de luminosité est désactivée en mode test.

Puis-je raccorder plusieurs détecteurs en parallèle ?

Oui, connectez directement les contacts des détecteurs en parallèle. Réglez le même seuil de luminosité et la même temporisation sur tous. La charge maximale admissible n'augmente pas.

Que faire si la lumière ne s'allume pas dans l'obscurité ?

Vérifiez le réglage du seuil de luminosité (peut-être trop bas). Assurez-vous qu'une personne se trouve dans la zone de détection et qu'aucun obstacle ne gêne la détection. Augmentez temporairement la temporisation.

Pourquoi la lumière reste-t-elle allumée en l'absence de mouvement ?

Cela peut être dû à une source thermique perturbatrice (radiateur, ampoule halogène) ou à des objets en mouvement (rideaux). Attendez la fin de la temporisation ou vérifiez que le détecteur n'est pas en mode test.

Quelle est l'indice de protection IP54 ?

L'indice IP54 protège contre les projections d'eau et les poussières. Pour l'obtenir en montage encastré, vous devez utiliser le kit d'étanchéité fourni. Sans kit, l'indice est IP40.

Comment réinitialiser le détecteur ?

Le détecteur se réinitialise automatiquement après une mise sous tension (phase de démarrage de 30 secondes). Vous pouvez aussi le réinitialiser en modifiant le potentiomètre « min » en mode test puis en sortant du mode test.

Où trouver la télécommande de service ?

La télécommande de service « QuickSet plus » (réf. 907 0 532) est disponible en option. Elle permet de régler à distance tous les paramètres. Il existe aussi une télécommande utilisateur « clic » (réf. 907 0 515).

MODE D'EMPLOI PRESENCELIGHT 360 THEBEN

Détecteur de présence présencelight 180 présencelight 360

Art. Nr. 200 0 050

Art. Nr. 200 0 000

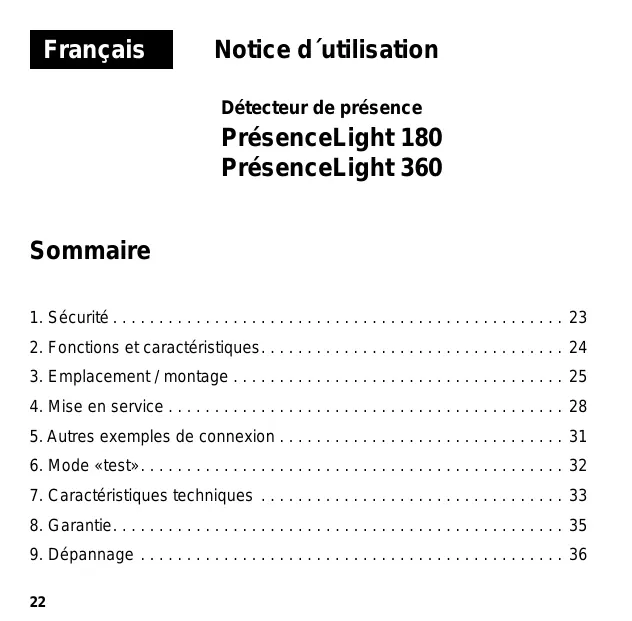

Notice d'utilisation

Détecteur de présence

PrésenceLight 180

PrésenceLight 360

Sommaire

1. Sécurité 23
2. Fonctions et caractéristiques 24
3. Emplacement / montage 25 4. Mise en service 28
4. Autres exemples de connexion 31. 6. Modetest 32
5. Caractéristiques techniques 33 8. Garantie. 35
6. Dépannage 36

Vous avez opté pour un appareil de la société Theben HTS. Nous vous remercions de votre confiance.

DANGER

Les travaux sur les installations électriques ne doivent être effectués que par des électriciens ou des personnes compétentes et placées sous la surveillance d'un électricien ainsi que conformément aux règles électrotechniques en vigueur. On devra se conformer également aux règles de sécurité du pays d'utilisation applicables au maniement d'installations électriques! Avant le montage, mettre l'alimentation hors tension!

Attention!

L'appareil ne nécessite aucun entretien. Si l'appareil est ouvert ou un objet quelconque introduit dans celui-ci, la garantie perd toute validité.

Utilisation conforme à l'utilisation prévue

Le détecteur de présence sert uniquement à l'utilisation convenue suivant les termes du contrat passé entre le fabricant et l'utilisateur. Toute autre utilisation est interdite. Le fabricant décline toute responsabilité en cas d'utilisation non conforme.

2. Fonctions et caractéristiques

Le PrésenceLight 360 et PrésenceLight 180 détectent la présence de personnes sous l'effet du moindre mouvement. En même temps, un capteur mesure la luminosité dans la pièce et la compare avec le seuil de luminosité préréglé.

Le PrésenceLight 360 est utilisé essentiellement dans les petits pièces, les couloirs et zones humides.

Le PrésenceLight 180 est utilisé dans les couloirs, zones de passage et zones humides.

Le contact A «Lumière» enclenche l'éclairage en cas de présence d'une personne et si la luminosité est insuffisante, et l'éteint en cas d'absence ou de luminosité suffisante.

• Contact «Lumière» : relais 230 V
• Luminosité et temporisation régibles
• Convient pour les lampes fluorescentes / PL, halogènes et à incandescence
• Fonction impulsion pour automate d'escalier

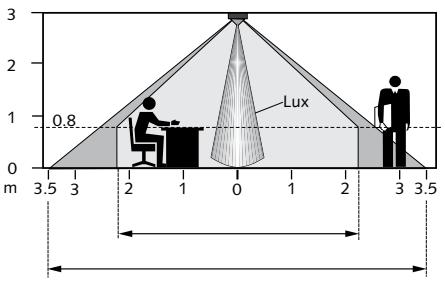

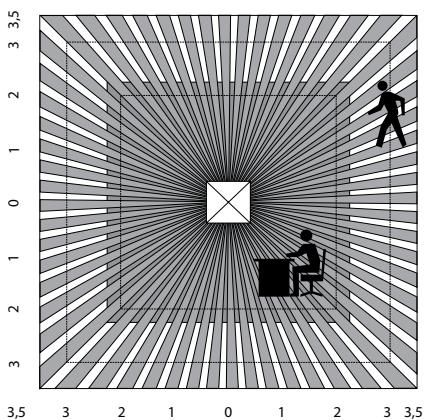

3.1 Zone de détection présencelight 360

La hauteur de montage idéale est de 2 - 3,0m. Plus l'appareil est monté haut, plus la sensibilité du détecteur est réduite. Pour pouvoir détecter la présence de personnes correctement, le détecteur doit avoir un champ de vision libre sur les personnes en question. Le mobilier de bureau, les cloisons mobiles, les plantes, les luminaires suspendus etc. peuvent gérer la détection.

H. mont	Personnes assises	Personnes en mouvement
2,0m	3,0m x 3,0m	4,5m x 4,5m ± 0,5m
2,5m	4,0m x 4,0m	6,0m x 6,0m ± 0,5m
3,0m	4,5m x 4,5m	7,0m x 7,0m ± 1,0m
3,5m	---	8,0m x 8,0m ± 1,0m

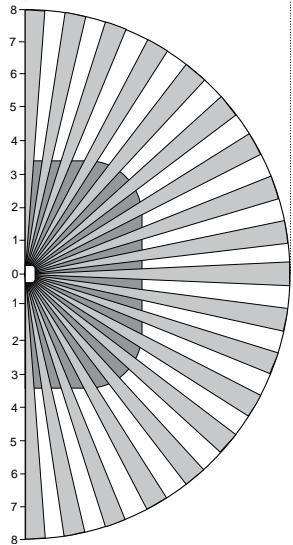

3.2 Zone de détection présencelight 180

La hauteur de montage recommandée est 2,2m. Le montage à la même hauteur que le commutateur est déconseillé (obstacles dans le champ de surveillance, vandalisme).

H. mont.	Personnes assises	Personnes en mouvement
2,2m	7,0m x 3,5m	env. 8m distance radiale

Comme la vue du PrésenceLight 180 est pratiquement horizontale, son rayon d'action est très grand. La sensibilité diminue néanmoins avec l'augmentation de la distance.

PrésenceLight 360:

PrésenceLight 180:

3.3 Raccordement

Le détector de présence doit être monté dans un boîtier encastré. En montage normalisé IP54, utiliser le jeu de joints fourni.

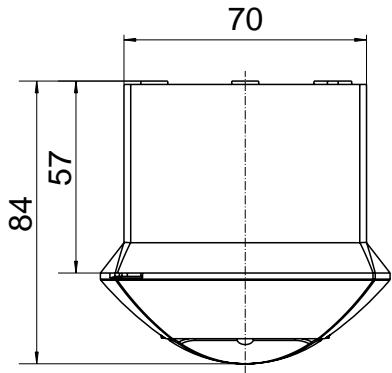

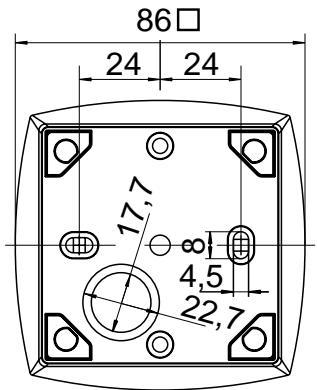

Pour le montage apparent, il existe un cadre de montage apparent. Lorsque le boîtier apparent est posé avec son kit d'étanchéité, le détector répond aussi à la classe de protection IP54 en montage apparent.

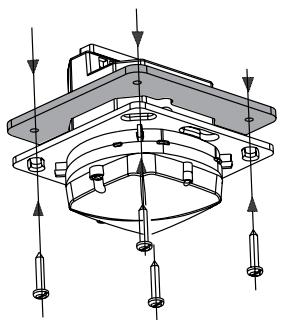

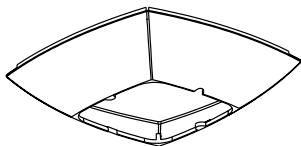

3.4 Classe de protection IP54

Pour garantir la classe de protection IP54 en montage encastré, le détecteur de présence doit être monté à l'aide du kit d'étanchéité IP54 fourni suivant la figure ci-contre. En l'absence de ce kit d'étanchéité, seule la classe de protection IP40 est atteinte.

Montage IP54

seulement avec kit

étanchéité IP54!

4. Mise en service

Les détecteurs sont livrés prêts à l'emploi, avec un réglage de base. Les valeurs prérogliées sont des valeurs individuelles. Pour la mise en service, la télécommande de service QuickSet plus est proposée en option. Elle permet le réglage à distance de toutes les valeurs des potentiomètres.

En modifiant le seuil de luminosité ou la temporisation au déclenchement à l'aide du potentiomètre correspondant, le détecteur de présence passe en phase de service pendant 10 min (voir point 4.3).

Seuil de luminosité «LUX»

graduation

• Zones de passage (non zone de travail)

env.2

• Zones de travail (petites pièces)

env. 4

• Désactivation de la mesure de luminosité

PrésenceLight 360

Selon le lieu de montage, l'exposition à la lumière, le mobilier, les propriétés refléchissantes de la pièce et des meubles, une correction du réglage de 1 ou 2 graduations peut s'avérer nécessaire. Pour optimiser le paramétrage, veuillez utiliser la télécommande de service QuickSet plus.

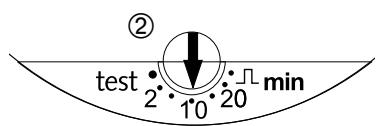

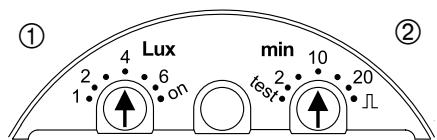

2 Temporisation au déclenchement

• Zones de passage env. 5min
• Zones de travail env. 10min
• En cas de réglages entre 2 - 15min, la temp. au déclenchement varie en autoapprentissage à l'intérieur de cette plage. Les réglages <2min ou >15min restent fixes.
• «impulsion»: commande d'automate d'escalier (0,5s «on» / 10s «off»)

Le détecteur se réinitialise lorsque le potentiomètre «min» est réglé sur le mode test, lorsque la position du potentiomètre «Lux» est modifiée en mode test et lorsque le mode test est stoppé.

PrésenceLight 180

4.3 Comportement à l'enclenchement

À chaque mise sous tension, le détecteur de présence traverse 3 phases.

1. Phase de démarrage (30 s)

• La LED clignote au rythme d'une seconde, le contact est fermé (lumière allumée).
• En cas d'absence, le contact s'ouvre au bout de 30s.

• Le contact «Lumière» réagit immédiatement sans temporisation à la luminosité afin de contrôler le seuil de luminosité.
• Si la luminosité est insuffisante, la lumière s'allume (LED allumée) ; si, au contraire, la luminosité est suffisante, la lumière s'éteint (LED éteinte).

3. Fonctionnement

Le détecteur est prêt à fonctionner (LED éteinte).

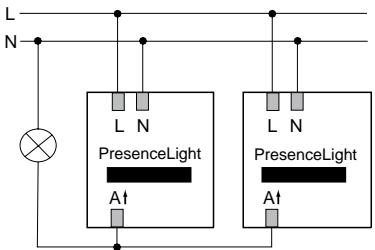

5.1 Montage en parallèle de plusieurs détecteurs

• Connecter les contacts des détecteurs directement en parallèle.
• Régler le seuil de luminosité et la temporisation au déclenchement sur tous les détecteurs.
• La charge maximale admissible n'augmente pas.

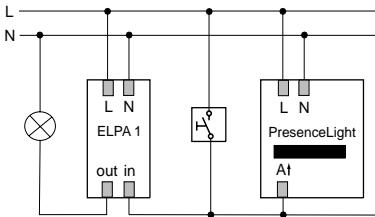

5.2 Montage en parallèle pour automates d'escalier externe

• Connecter les contacts des détecteurs directement en parallèle.
• Régler la temporisation au déclenchement de tous les détecteurs sur «Impulsion».
• Automate d'escalier p. ex. Theben ELPA 1

6. Mode «test

Le mode test sert à vérifier la détection de présence et le câblage.

6.1 Réglage du mode «test» avec potentiomètre

• Potentiomètre «min.» sur «Test».
• Phase de démarrage (30 s)
• Pendant 30s, le contact à commutation est fermé (LED 20s «on», 10s «off»).

2. Modetest

• En cas de mouvement (LED allumée), le contact se ferme.
• Si aucun mouvement n'est détecté (absence) (LED éteinte), le contact s'ouvre au bout de 10s. Le détector reste en permanence en phase test.

Attention: pas de mesure de luminosité au mode «test»

6.2 Réglage du mode «test» avec quickset plus

• Lors du réglage du mode «test» avec la télécommande de service QuickSet plus, le détecteur passe directement dans le mode test sans passer par la phase de démarrage.
• Au bout de 10 min., le mode test s'arrête automatiquement. Le détecteur effectue un reset (voir 4.3).

7. Caractéristiques techniques

Décteur de présence	PrésenceLight 360
Zone de détction horizontalité verticale	360°120°
Hauteur de montage conseillé	2.0m - 3m
Portée maximale	6 x 6m (Mh 2.5m)8 x 8m (Mh 3.5m)
Mesure de luminière mixteMesure de luminière deactivé	ca. 10 - 1500Lux „on“
Temp. au déclenchementBrève impulsion	10s - 20min.0.5s „on“ / 10s „off“

Décteur de présence	PrésenceLight 180
Zone de détction horizontale	180°
Hauteur de montage conseillé	env. 1.6m - 2.2m
Portée maximale	< 10m
Mesure de luminière mixte	ca. 10 - 1500Lux
Mesure de luminière deactivé	„on“
Temp. au déclenchement	10s - 20min.
Brève impulsion	0.5s „on“ / 10s „off“
PrésenceLight 360, PrésenceLight 180
Contact de commutation	230V ± 10%, 50Hz
Coupe-circuit en amont	max. 10A
Puisance de commutation max. lampes incand. et à halogène	1400VA 1200W
Nb. max. de ballasts RPE*) (Pour puissances supérieurs, prévoir en amont un relais ou un contacteur électromagnétique)	5x (1x80W) 10x (1x58W); 5x(2x58W) 16x (1x36W); 8x(2x36W) 16x (<36W)

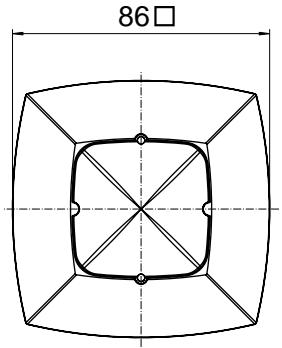

Montage

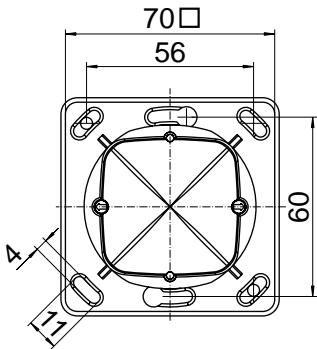

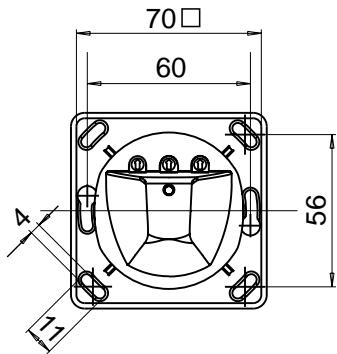

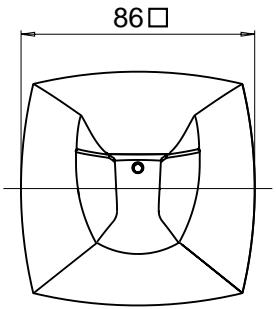

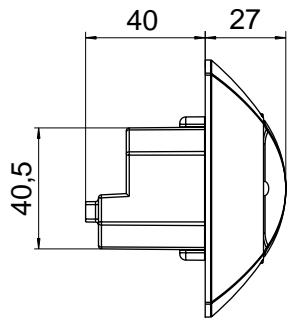

Profondeur de montage Diamètre de montage Plaque de montage intégré	40mm 50mm 70x70mm
Bornes à vis	max. 2 x 2.5mm²
Taille boîtier à encastrer	Dim. 1, (NIS, PMI)
Température ambiente	-20° à 50°C
Dégré de protection (montage avec kit d'étanchêté ou boîtier apparent)	IP54
Numérods d'articles
PrésenceLight 360	200 0 000
PrésenceLight 180	200 0 050
Cadre p. montage apparent kit d'étanchêté IP54 y compris	907 0 513
Télécommande de service QuickSet plus	907 0 532
Télécommande utilisateur clic	907 0 515

*) Utilisation d'un T5-TF : à puissance comparable, le même nombre de RPE qu'avec le T8-FL peut être raccordé au contact du détecteur. Avec des 80W-TF, diviser le nombre par deux par rapport aux 58W-TF.

8. Garantie

Les détecteurs de présence Theben HTS sont fabriqués avec le plus grand soin et selon les technologies les plus modernes et sont soumis à un contrôle de qualité. Theben HTS garantit le bon fonctionnement dans des conditions d'utilisation normales et accorde sur ces appareils une garantie selon les stipulations de ses conditions commerciales générales.

On nottera en particulier:

• que le délai de garantie est de 24 mois et court à partir de la date de fabrication.
• que la garantie cesse en tous ses effets lorsque l'acheteur ou tiers procèdent à des modifications ou réparations sur les appareils.
• que, dans le cas où le détecteur de présence est raccordé à un système piloté par logiciel, la garantie ne peut être invoquée que si le raccordement est conforme aux spécifications des interfaces.

Nous nous engageons à remettre en état ou à remplacer aussi rapidement que possible toute pièce du matériel livré qui s'avérerait défectueuse ou inutilisable en raison d'un vice de matière ou d'un défaut de construction avant expiration de la période de garantie.

Expédition de l'appareil

En cas de revendication au titre de la garantie, retourner l'appareil au commerçant qui vous l'a vendu, accompagné de son bordereau de livraison et d'une courte description du défaut constaté.

Droits de propriété industrielle et commerciale

La conception de même que le matériel et le logiciel de ces appareils sont protégés par des droits d'auteur.

9. Dépannage

Dérangement	Cause
Lumière ne s'allume pas ou la lumière s'éteint en présence de personnes et dans l'obscurité	Luminosité régler sur une valeur trop faible; personne n'est dans le champ de détction; détction génée par des obstacles; temporisation trop brève
Lumière reste allumé en présence malgré une lumino-sité suffisante	Luminosité régée sur une valeur trop élevé; détecteur en mode test
Lumière ne s'éteint pas ou la lumière s'allume sponta-nément en l'absence de personnes	Attendre la temp. au déclenchement (autoapp- rentissage); Source thermique perturbatrice dans champ de surveillance: radiateur souffrant, ampoule à incandes-cence/halogène, objets en mouvement (p.ex. ridesaux devant fenêtre ouverte); charge (ballasts, relais) non déparasitee
Clignotement erreur (4x par seconde), lumière ne s'éteint pas	Erreur pendant l'autovérification; Appareil pas en état de fonctionnement!

Déclaration de conformité CE

C E

Cet appareil répond aux prescriptions de protection des directives sur la compatibilité électromagnétique 2004/108/CE et de la directive basse tension 2006/95/CE.

Sous réserve de modifications techniques et d'erreurs d'impression
