Intitulé	Description
Type de produit	Détecteur de mouvement avec éclairage intégré
Caractéristiques techniques principales	Détection à 180°, portée de détection jusqu'à 12 mètres
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions : 120 x 120 x 90 mm
Poids	Environ 300 g
Compatibilités	Compatible avec les ampoules LED et halogènes
Tension	230 V
Puissance	Max 2000 W pour les lampes incandescentes, 1000 W pour les lampes fluorescentes
Fonctions principales	Réglage de la durée d'éclairage, sensibilité de détection, fonction crépusculaire
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du fabricant
Sécurité	Conforme aux normes de sécurité électrique, installation recommandée par un professionnel
Informations générales utiles	Idéal pour l'éclairage extérieur, zones de passage, et sécurité des lieux

FOIRE AUX QUESTIONS - PRESENCE LIGHT 180 THEBEN

Comment installer le détecteur de mouvement THEBEN PRESENCE LIGHT 180 ?

Pour installer le détecteur, suivez les étapes suivantes : 1. Choisissez un emplacement à une hauteur de 2,5 à 3 mètres. 2. Fixez le support mural au mur à l'aide des vis fournies. 3. Branchez le câblage selon le schéma fourni dans le manuel d'utilisation. 4. Placez le détecteur sur le support et assurez-vous qu'il est bien fixé.

Le détecteur ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation électrique est bien connectée. Assurez-vous également que le capteur est correctement configuré et que la lumière ambiante est suffisamment faible pour activer le détecteur. Si le problème persiste, essayez de réinitialiser le dispositif.

Comment régler la durée d'éclairage du THEBEN PRESENCE LIGHT 180 ?

La durée d'éclairage peut être réglée à l'aide du potentiomètre situé sur le boîtier du détecteur. Tournez le potentiomètre dans le sens des aiguilles d'une montre pour augmenter la durée et dans le sens inverse pour la diminuer.

Le détecteur de mouvement réagit à des mouvements non désirés, que faire ?

Vérifiez l'angle de détection et ajustez-le si nécessaire en utilisant les réglages disponibles. Évitez de placer le détecteur près de sources de chaleur, comme des radiateurs ou des fenêtres ensoleillées, qui pourraient déclencher des fausses alertes.

Comment nettoyer le détecteur de mouvement ?

Pour nettoyer le détecteur, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou abrasifs qui pourraient endommager la surface du détecteur.

Le produit est-il étanche ?

Le THEBEN PRESENCE LIGHT 180 est conçu pour un usage en extérieur, mais il est recommandé de vérifier le degré d'étanchéité spécifié dans le manuel d'utilisation pour assurer une installation correcte dans des conditions humides.

Comment effectuer un reset du détecteur ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela remettra le détecteur à ses paramètres d'usine.

MODE D'EMPLOI PRESENCE LIGHT 180 THEBEN

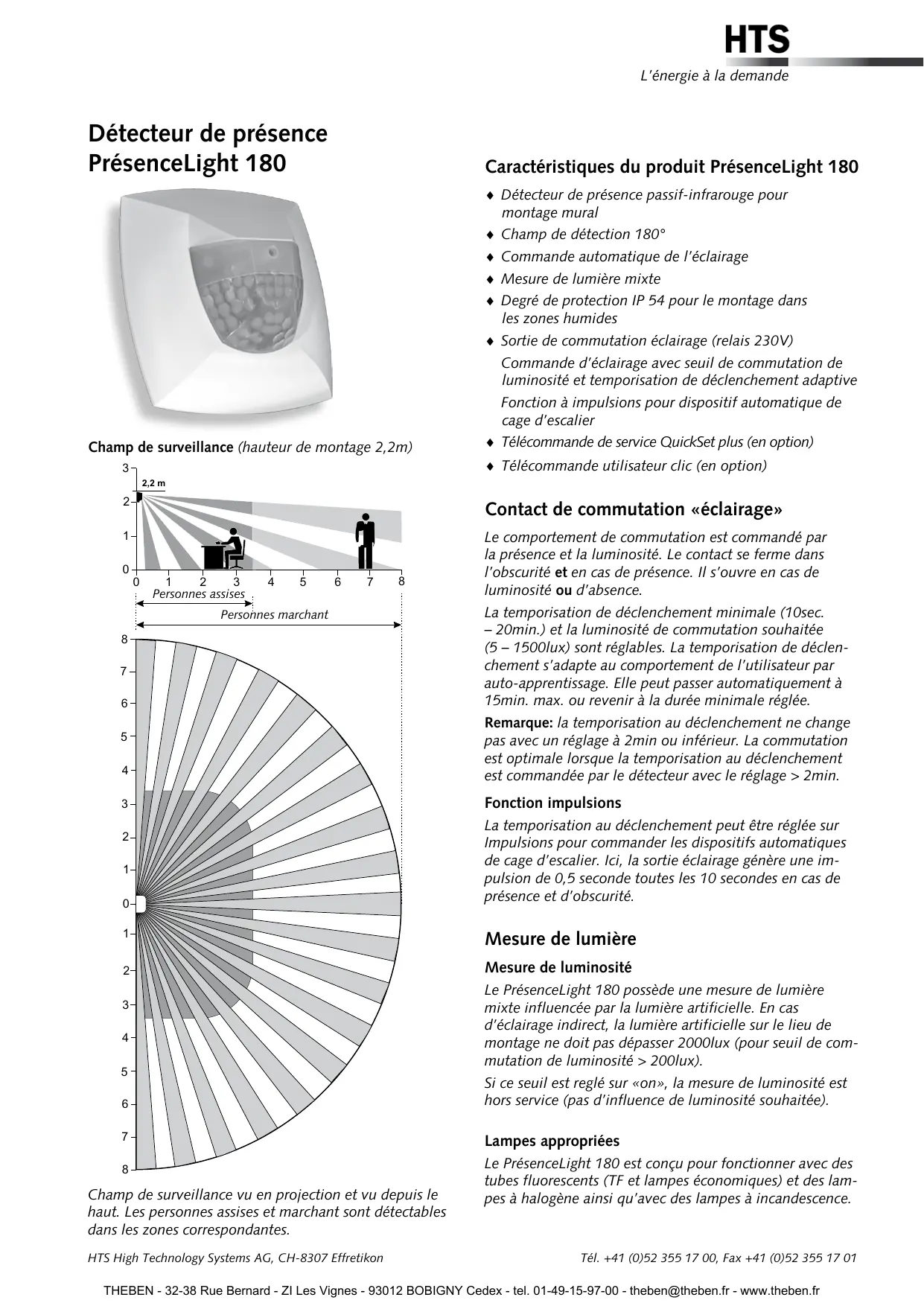

Détector de présence PrésenceLight 180

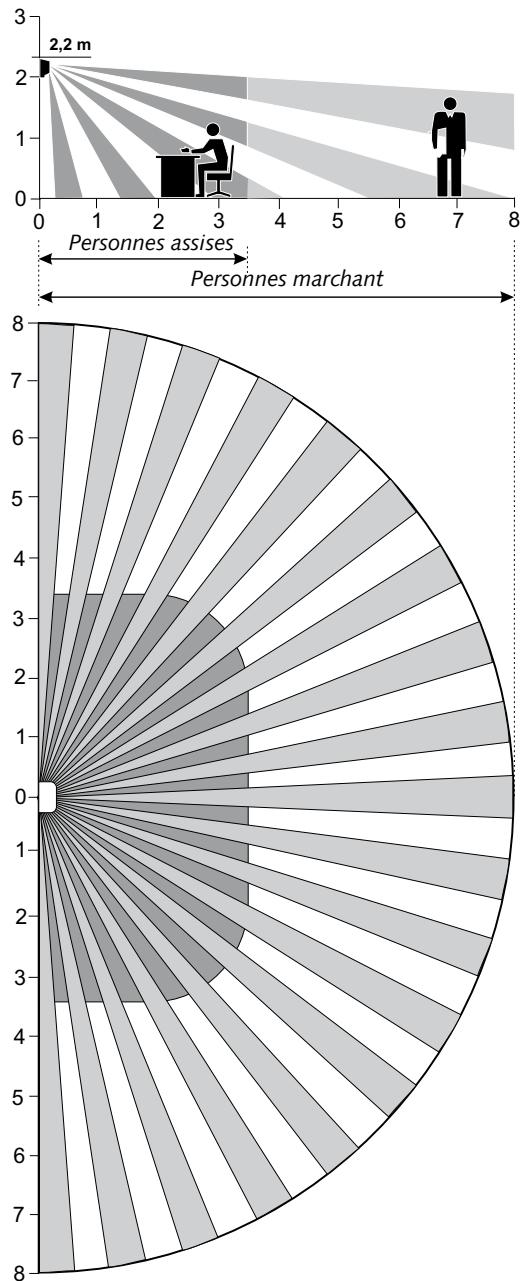

Champ de surveillance (hauteur de montage 2,2m)

Champ de surveillance vu en projection et vu depuis le haut. Les personnes assises et marchant sont déetectables dans les zones correspondantes.

Caracteristiques du produit PresenceLight 180

Détector de présence passif-infra Rouge pour montage mural
Champ de détction 180^
Commande automatique de I'eclairage
Mesure de lumière mixte
Degre de protection IP 54 pour le montage dans les zones humides
Sortie de commutation éclairage (relais 230V)
Commande d'éclairage avec seul de commutation de luminosité et temporisation de déclenchement adaptive
Fonction à impulsions pour dispositif automatique de cage d'escalier
Telecommande de service QuickSet plus (en option)
Télecommande utiliser clic (en option)

Contact de commutation «éclairage»

Le comportement de commutation est commandé par la présence et la luminosité. Le contact se ferme dans l'obscurité et en cas de présence. Il s'ouvre en cas de luminosité ou d'absence.

La temporisation de déclenchement minimale (10sec. - 20min.) et la luminosité de commutation souhaitée (5 - 1500lux) sont régables. La temporisation de déclenchement s'adapte au comportement de l'utilisateur par auto-apprentissage. Elle peut passer automatiquement à 15min. max. ou revenir à la durée minimale régée.

Remarque: la temporisation au déclenchement ne change pas avec un réglage à 2min ou inférieur. La commutation est optimale lorsque la temporisation au déclenchement est commandée par le détector avec le réglage > 2min.

Fonction impulses

La temporisation au déclenchement peut être régée sur Impulsions pour commander les dispositifs automatiques de cage d'escalier. Ici, la sortie éclairage générale une impulsion de 0,5 seconde toutes les 10 secondes en cas de présence et d'obscurité.

Mesure de lumière

Mesure de luminosité

Le PrésenceLight 180 possède une mesure de lumière mixte influencée par la luzière artificielle. En cas d'éclairage indirect, la luzière artificielle sur le lieu de montage ne doit pas dépasser 2000lux (pour seul de commutation de luminosité > 200lux).

Si ce seuil est reglé sur «on», la mesure de luminosité est hors service (pas d'influence de luminosité souhaitée).

Lampes appropriées

Le PrésenceLight 180 est concu pour fonctionner avec des tubes fluorescentes (TF et lampes économiques) et des lampes à halogène ainsi qu'avec des lampes à incandescence.

Scheme montage unique

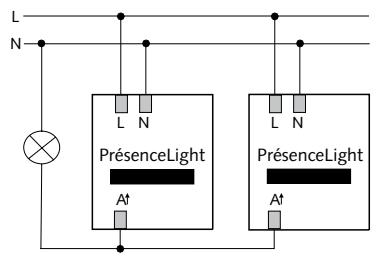

Scheme montage en parallèle

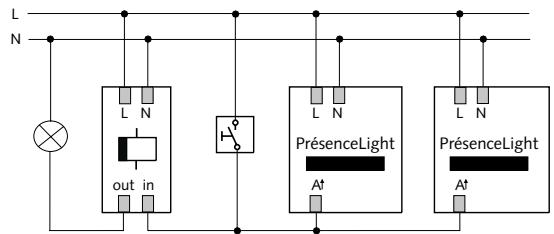

Scheme montage avec automate d'escalier externe

Réglages sur le PrésenceLight 180

Installation

Champ de surveillance

La hauteur de montage recommandée est 2,2m

Le montage à la même hauteur que le commutateur es déconseillé (obstacles dans le champ de surveillance, vandalisme).

Les personnes assises dans un champ de 7m × 3.5m (voir champ de surveillance vu depuis le haut, page 1).

Les personnes en mouvement sont détectées jusqu'à une distance radiale de 8m.

Les personnes sont acquises de façon fiable. Comme la vue du PrésenceLight 180 es praticquement horizontal, son rayon d'action est très grand. La sensibilité diminue néanmoins avec l'augmentation de la distance.

Accessoires

Télécommande de service QuickSet plus

Pour la mise en service, l'installateur ou le service technique dispose de la télécommande de service QuickSet plus. Elle permet de régler facilement toutes les valeurs de potentiamètre à distance. Un réglage manuel des potentiometres est possible directement à l'appareil à tout moment.

Boitier apparent

Pour le montage apparent, utiliser le boitier apparent.

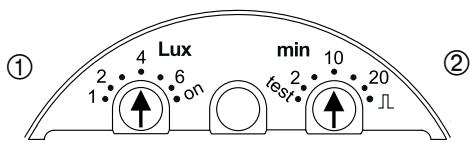

Réglages

① Seuil de commutation de luminosité (lux)
② Temporisation éclairage, activation de la fonction impulsions, réglage mode test

Caracteristiques techniques du détecteur de presence PrésenceLight 180

Décteur de présence	PrésenceLight 180
Champ de surveillance horizontal	180°
Hauteur de montage conseillée	env. 1.6 - 2.2m
Portée maximale	< 10m
Commande de luminière mixte Mesure de luminière désactivée	env. 10 - 1500Lux „on“
Temp. de déclenchement „éclairage“ Brève impulsion	10sec. - 20min. 0.5sec. “on“ / 10sec. “off“
Contact de commutation	230V± 10%, 50Hz
Puisance de commutation maximale: lampes incandescentes et à halogène	1400VA 1200W
Nb. max. de ballasts RPE*) Pour puissances supérieures, prévoir en amort un reliais ou un contacteur électromagnétique	10x (1x58W); 5x (2x58W) 16x (1x36W); 8x (2x36W) 16x (inférieur à 36W

Montage
Profondeur (de montage)	40mm
Diamètre	50mm
Plaque de montage intégrée	70x70mm
Bornes à vis	max. 2x 2.5mm²
Boîtier encastré	Dim. 1, (NIS, PMI)
Température ambiente	-20° bis 50°C
Dégré de protection (montage avec kit d'étanchêté ou boîtier apparent)	IP54
Numméros d'articles
PrésenceLight 180	20 180 010
Boîtier apparent PrésenceLight	20 010 003
Kit d'étanchêté IP54 pour boîtier encastré	20 010 004
Télécommande de service QuickSet plus	20 360 035
Télécommande utilisateur clic	20 360 045

*) Utilisation d'un T5-FL: à puissance comparable de T5-FL installés, le même nombre de RPE qu'avce le T8-FL peut être raccordé au contact du détecteur. Avec des 80W-FL, diviser le nombre par deux par rapport aux 58W-FL.

C: Cet apparéil répond aux prescriptions de protection de la directive sur la compatibilité électromagnétique 89/336/E et sur la NSR CEE 73/23.
