PLANOCENTRO 101-EWH - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge passif (PIR) à montage au plafond
Marque	Theben
Modèle	PLANOCENTRO 101-EWH
Catégorie	Détecteur de mouvement
Alimentation	230 V~ ±10%, 50 Hz
Consommation propre (maître)	0,8 W
Consommation propre (esclave)	0,3 W
Zone de détection	360° carrée, jusqu'à 100 m² (10 x 10 m) pour personnes en mouvement à 3,5 m de hauteur
Hauteur de montage recommandée	2,0 à 3,5 m
Mesure de lumière	Lumière mixte, plage de réglage 5 à 2000 lux
Fonctions principales	Commande automatique ou semi-automatique de l'éclairage, temporisation réglable, mode test, fonction impulsion, raccordement bouton-poussoir, montage en parallèle maître-maître ou maître-esclave
Contacts	Relais éclairage (2300 W ohmic, 10 A) et contact présence HVAC libre de potentiel
Degré de protection	IP40
Température de fonctionnement	0 °C à 50 °C
Réglages	6 groupes de paramètres prédéfinis via sélecteur rotatif, paramétrage possible à distance avec télécommande SendoPro
Télécommandes compatibles	SendoPro 868-A (gestion) et SendoClic (utilisateur), en option
Accessoires fournis	Kit de montage pour plafond (bois) avec cadre de recouvrement blanc (PlanoCover)
Dimensions du cadre de recouvrement	112 x 112 mm (blanc, noir, argent)
Poids	Non précisé (estimation ~150 g)
Pièces détachées disponibles	Cadres de recouvrement (blanc, noir, argent), télécommandes, boîtier d'encastrement (réf. 9070689)
Réparabilité	Non spécifiée, mais pièces de rechange disponibles

FOIRE AUX QUESTIONS - PLANOCENTRO 101-EWH THEBEN

Comment installer le détecteur PlanoCentro 101-EWH au plafond ?

Le détecteur se monte au plafond à l'aide du kit de montage fourni. Pour un plafond en bois, utilisez le cadre d'encastrement et fixez-le par vis. Pour un plafond en béton, un boîtier d'encastrement séparé (réf. 9070689) est nécessaire. Respectez la hauteur de montage recommandée (2,0 à 3,5 m) pour une détection optimale.

Quelle est la zone de détection du PlanoCentro 101-EWH ?

La zone de détection est carrée à 360°, avec une portée de 10 x 10 m (100 m²) pour des personnes en mouvement à 3,5 m de hauteur, et 8 x 8 m (64 m²) pour des personnes assises.

Comment régler la sensibilité et la temporisation ?

Utilisez le sélecteur rotatif sur le détecteur pour choisir parmi 6 groupes de paramètres prédéfinis. Pour un réglage plus fin, utilisez la télécommande optionnelle SendoPro 868-A qui permet de modifier tous les paramètres à distance.

Peut-on raccorder plusieurs détecteurs ensemble ?

Oui, jusqu'à 10 détecteurs maîtres peuvent être raccordés en parallèle (maître-maître) pour commander plusieurs groupes de luminaires. Vous pouvez également ajouter des détecteurs esclaves (modèles 000-EWH/UWH) pour étendre la zone de détection sans sortie de commutation.

Comment fonctionne le mode semi-automatique ?

En mode semi-automatique, l'éclairage doit être allumé manuellement (via un bouton-poussoir ou interrupteur), mais s'éteint automatiquement en cas d'absence ou de luminosité suffisante. Cela permet d'économiser de l'énergie tout en laissant le contrôle à l'utilisateur.

Que faire si le détecteur ne s'allume pas ?

Vérifiez d'abord l'alimentation 230 V. Assurez-vous que le seuil de luminosité est correctement réglé (5-2000 lux). Testez la zone de détection en mode test (disponible via télécommande). Si le problème persiste, vérifiez les connexions et le type de lampe utilisé (compatible tubes fluorescents, halogènes, incandescentes).

Quelles lampes sont compatibles avec ce détecteur ?

Le détecteur est conçu pour les tubes fluorescents (FL/PL), les lampes halogènes 230 V et les lampes à incandescence. Il supporte jusqu'à 2300 W en charge ohmique et 1150 VA en charge inductive (cos φ=0,5). Pour les ballasts électroniques, consultez les capacités détaillées dans la notice.

Puis-je utiliser une télécommande pour contrôler l'éclairage ?

Oui, deux télécommandes optionnelles sont disponibles : SendoPro 868-A (réf. 9070675) pour la configuration avancée et la lecture des paramètres, et SendoClic (réf. 9070690) pour une commutation individuelle des luminaires par l'utilisateur.

Comment nettoyer et entretenir le détecteur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez périodiquement que le capteur n'est pas obstrué par la poussière. Le détecteur ne nécessite pas d'entretien particulier.

Où trouver des pièces de rechange comme les cadres de recouvrement ?

Les cadres de recouvrement (blanc, noir, argent) sont disponibles sous les références : PlanoCover EWH-112x112 (blanc, 9070677), EBK-112x112 (noir, 9070678), ESR-112x112 (argent, 9070679). Les télécommandes et le boîtier d'encastrement sont également disponibles en pièces détachées.

MODE D'EMPLOI PLANOCENTRO 101-EWH THEBEN

Détecteur de présence planocentro à monter au plafond

PlanoCentro 101-EWH PlanoCentro 000-EWH

Nouveau

PlanoCentro 101-UWH PlanoCentro 000-UWH

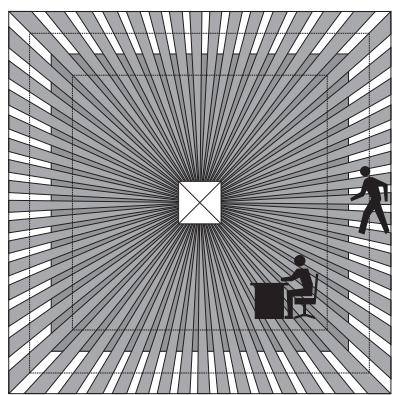

Zone de détection (hauteur de montage 3,0m)

• Détecteur de présence passif infrarouge
• La zone de détection carrée permet une planification fiable et simple
• Design plat
• Cadre de recouvrement interchangeable selon la forme, le coloris et le matériel
• Mesure de lumière mixte
• Commande automatique en fonction de la présence et de la luminosité des systèmes d'éclairage et des systèmes HVAC. Commande d'éclairage au besoin automatique ou semi-automatique.
• Possibilité de raccordement d'un bouton-poussoir ou d'un interrupteur pour enclenrement manuel avec extinction automatique Sensibilité réglable Paramétrable à distance
• 6 réglages de base prédéfinis sur le détecteur de présence
• Montage avec butée mécanique Commande d'éclairage avec seuil de luminosité et temporisation automatique
• Fonction impulsions pour combinaison avec minuteries de cage d'escalier
• Contact de présence avec temporisation d'enclenchement et temporisation au déclenchement
• Surveillance du local avec détection de mouvement sélective
• Télécommande de gestion SendoPro 868-A (en option)
• Paramètres lisibles pour une modification ultérieure
• Télécommande utiliser SendoClic (en option)

PlanoCentro 101-uwh avec

kit de montage encastré (plafond en béton)

• avec cadre d'encastrement en métal pour la fixation par vis dans les plafonds en bois ou les boitiers d'encastrement pour les plafonds en béton, boitier d'encastrement non compris dans la livraison

PlanoCentro 101-EWH avec kit de montage pour plafond (plafond en bois)

• avec cadre d'encastrement pour plafond en bois et cadre de recouvrement

PlanoCentro 000-EWH ou UWH (esclave)

Détecteurs pour l'extension de la zone de détection

• par raccordement en parallèle (sans sortie de commutation)

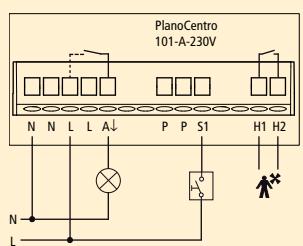

Schémas de raccordement Montage simple

Fonctions communes

• Le comportement de commutation du détecteur de présence est commandé par la présence et la luminosité. L'éclairage s'allume en cas d'obscurité et de présence et s'éteint en cas de luminosité suffisante ou d'absence.
• L'ajustage de la temporisation automatique s'adapte au comportement de l'utilisateur. Mode automatique ou semi-automatique : en mode «automatique», l'éclairage s'allume ou s'éteint automatiquement en fonction de la présence et de la luminosité. En mode «semi-automatique», l'activation doit toujours s'effectuer manuellement, le déclenchement est automatique. Commande manuelle forcée : l'éclairage peut à tout moment se commander manuellement.
• Le détecteur de présence est doté d'une mesure de la lumière mixte et sert exclusivement à la commutation de tubes fluorescents (FL/PL), de lampes à halogène et à incandescence.
• Réglages simples avec sélecteur rotatif grâce à 6 groupes de paramètres prédéfinis
• Sortie de présence pour la commande HVAC : la commutation est uniquement commandée par la présence Zone de détection étendue
• Montage en parallèle maître-maître: 10 détecteurs (max.) peuvent être raccordés les uns aux autres pour la commande de plusieurs groupes de luminaires. Chaque maître commande son propre groupe de luminaires conformément à sa propre mesure de luminosité. La présence est détectée en commun par tous les détecteurs.
• Les paramètres peuvent être lus avec SendoPro
• Le mode test sert à contrôler la zone de détention et le paramétrage

Zone de détention

Hauteur personnes assises personnes en mouvement

Accessoires

Le réglage étendu des paramètres se fait via la commande de gestion SendoPro disponible en option (n° de ref. 907 0 675) - La télécommande utilisée SendoClic (n° de ref. 907 0 690) permet de commuter individuellement le groupe de luminaires - Cadres de recouvrement en différentes couleurs - Recouvrement de montage et protection de peinture pour une protection optimale en phase de construction et de rénovation

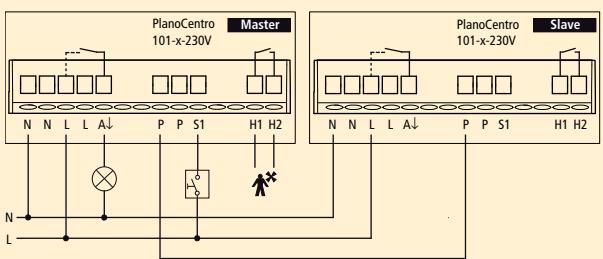

Montage en parallèle maître-écran

Caracteristiques techniques :	PlanoCentro (maître)		PlanoCentro (esclave)
Tension de service	230 V~ ±10%		230V~ ±10%
Fréquence	50 Hz		50 Hz
Mesure de lumière	Lumière mixte		-
Plage de réglage de la luminosité	5 - 2000 lux		-
Consommation propre	0,8 W		0,3 W
Contacts	Eclairage I Présence		-
Type de contact	Relais		-
Puisance de commutation ( \( \cos \varphi = 1 \) charge ohmique)	2 300 W		-
Puisance de commutation ( \( \cos \varphi = 0,5 \) )	1 150 VA		-
Courant de commutation max.	10 A		-
Commutation au passage par zéro	oui		-
Lampe à incandescence	2300 W		-
Lampe halogène (230 V)	2300 W		-
Tubes fluorescentes compacts (T5) -	20 x 54 W, 25 x 39 W		-
Ballast électronique	10 x 2 x 54 W, 15 x 2 x 39 W		-
Contact Présence (HVAC)	Relais, libre de potentiel		-
Puisance de commutation	60 W/220 V DC62,5 VA / 250 V AC, courant minimum 10 mA		-
Montage en parallele	oui		oui
Zone de détction	\( {360}^{ \circ } \) carrée		\( {360}^{ \circ } \) carrée
personnes en déplacement (hauteur de montage 3,5 m)	\( {100}{\mathrm{\;m}}^{2}\left( {{10} \times {10}\mathrm{\;m} \pm 1\mathrm{\;m}}\right) \)		\( {100}{\mathrm{\;m}}^{2}\left( {{10} \times {10}\mathrm{\;m} \pm 1\mathrm{\;m}}\right) \)
personnes assises (hauteur de montage 3,5 m)	\( {64}{\mathrm{\;m}}^{2}\left( {8 \times 8\mathrm{\;m}}\right) \)		\( {64}{\mathrm{\;m}}^{2}\left( {8 \times 8\mathrm{\;m}}\right) \)
Hauteur de montage recommandée	2,0 à 3,5 m		2,0 à 3,5 m
Durée d'enclenchement de la sortie éclairage	10 s à 60 min		-
Durée d'enclenchement de la sortie présence (HVAC)	0 s à 10 min		-
Durée d'enclenchement de la sortie présence	10 s à 120 min		-
Degré de protection selon la norme EN 60529	IP 40		IP 40
Plage de température admissible	de 0 °C à 50 °C		de 0 °C à 50 °C
PlanoCentro avec kit de montage pour le montage en faux-plafond :	PlanoCentro 101-E...		PlanoCentro 000-E... utilisables uniquement avec le maître !
avec PlanoCover blanc	...WH	2030102	...WH	2040102
avec PlanoCover noir	...BK	2030103	...BK	2040103
avec PlanoCover argent	...SR	2030104	...SR	2040104
PlanoCentro avec kit de montage encastré (plafond en béton) :	PlanoCentro 101-U...		PlanoCentro 000-U... utilisables uniquement avec le maître !
avec PlanoCover blanc	...WH	2030202	...WH	2040202
avec PlanoCover noir	...BK	2030203	...BK	2040203
avec PlanoCover argent	...SR	2030204	...SR	2040204
Accessoires:
Télécommande de service SendoPro 868-A	9070675	9070675	9070675	9070675
Télécommande utilisateur SendoClic	9070690	9070690	9070690	9070690

Accessoires pour le montage au plafond			N° de réf.
PlanoCover EWH-112x112, cadre de recouvrement blanc (cf. RAL 9010), dimensions extérieures : 112 x 112 mm	Piece de rechange	9070677
PlanoCover EBK-112x112, cadre de recouvrement noir (cf. RAL 9005), dimensions extérieures : 112 x 112 mm	Piece de rechange	9070678
PlanoCover ESR-112x112, cadre de recouvrement argent (cf. RAL 9006), dimensions extérieures : 112 x 112 mm	Piece de rechange	9070679
Accessoires pour montage mural encastré		N° de réf.
Boitier d'encastrement, 115 x 115 x 100 mm, boitier d'encastrement et de dérivation/de raccordement Agro/Kaiser 9908.01/1298-07		9070689
PlanoCover UWH-123x123, cadre de recouvrement blanc (cf. RAL 9010), dimensions extérieures : 123 x 123 mm	Piece de rechange	9070680
PlanoCover UBK-123x123, cadre de recouvrement noir (cf. RAL 9005), dimensions extérieures : 123 x 123 mm	Piece de rechange	9070681
PlanoCover USR-123x123, cadre de recouvrement argent (cf. RAL 9006), dimensions extérieures : 123 x 123 mm	Piece de rechange	9070682
