Marque	THEBEN
Modèle	PLANOCENTRO 000-EWH
Catégorie	Détecteur de mouvement
Type	Détecteur de présence passif infrarouge
Fonctions principales	Détection de présence et de luminosité, commande automatique ou semi-automatique de l'éclairage et du chauffage/ventilation/climatisation (HVAC), mesure de lumière mixte, temporisation réglable, mode test
Zone de détection	360° carrée, jusqu'à 100 m² (10x10 m) pour personnes en mouvement, 64 m² (8x8 m) pour personnes assises (hauteur de montage 3,5 m)
Hauteur de montage recommandée	2,0 à 3,5 m
Alimentation	230 V~ ±10%, 50 Hz
Consommation propre	0,3 W (esclave)
Réglage de la luminosité	5 - 2000 lux (maître)
Contacts de sortie	Relais pour éclairage (jusqu'à 2300 W ohmic) et relais libre de potentiel pour présence (HVAC)
Degré de protection	IP40
Plage de température admissible	0 °C à 50 °C
Dimensions du cadre de recouvrement	112 x 112 mm (modèle EWH)
Poids	Non communiqué
Matériau	Plastique avec cadre de recouvrement interchangeable (blanc, noir, argent)
Montage	Au plafond, avec kit de montage pour faux-plafond (EWH) ou encastré pour plafond en béton (UWH)
Raccordement	Bornes pour 230 V, bouton-poussoir ou interrupteur manuel, liaison parallèle maître-esclave
Paramétrage	Sélecteur rotatif avec 6 groupes prédéfinis, télécommande en option (SendoPro 868-A ou SendoClic)
Accessoires inclus	Kit de montage, cadre de recouvrement (selon version)
Accessoires en option	Télécommandes SendoPro 868-A (907 0 675) et SendoClic (907 0 690), cadres de recouvrement supplémentaires, boîtier d'encastrement (9070689)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Installation par un électricien qualifié. Respecter les normes électriques en vigueur. Tension dangereuse.
Pièces détachées et réparabilité	Cadres de recouvrement interchangeables disponibles comme pièces de rechange. Pas de réparation par l'utilisateur.
Garantie	Consulter les conditions du fabricant (non spécifiées dans la notice).

FOIRE AUX QUESTIONS - PLANOCENTRO 000-EWH THEBEN

Quelle est la zone de détection du PLANOCENTRO 000-EWH ?

Le détecteur couvre une zone carrée de 360°. Pour une hauteur de montage de 3,5 m, la portée est de 10x10 m (100 m²) pour les personnes en mouvement et 8x8 m (64 m²) pour les personnes assises.

Comment régler la sensibilité et les temporisations ?

Le détecteur dispose d'un sélecteur rotatif avec 6 groupes de paramètres prédéfinis. Pour un réglage plus fin, utilisez la télécommande optionnelle SendoPro 868-A qui permet de configurer tous les paramètres.

Puis-je utiliser ce détecteur en mode esclave avec un autre maître ?

Oui, le modèle 000-EWH est un détecteur esclave conçu pour étendre la zone de détection. Il se raccorde en parallèle à un détecteur maître (101-EWH) et n'a pas de sortie de commutation propre.

Quel type d'éclairage puis-je commander ?

Le détecteur peut commander des lampes à incandescence (jusqu'à 2300 W), des lampes halogènes 230 V (2300 W) et des tubes fluorescents (T5, ballast électronique) jusqu'à 20x54 W ou 10x2x54 W. Il ne convient pas aux LED sans ballast adapté.

Comment installer le détecteur au plafond ?

Le montage dépend de la version : pour faux-plafond (EWH), utiliser le kit fourni avec cadre de recouvrement. Pour plafond en béton (UWH), le kit encastré nécessite un boîtier d'encastrement (réf. 9070689). Suivez le schéma de raccordement de la notice.

Quelle est la différence entre les modes automatique et semi-automatique ?

En mode automatique, l'éclairage s'allume et s'éteint automatiquement selon présence et luminosité. En mode semi-automatique, l'allumage est manuel (par bouton-poussoir) mais l'extinction reste automatique.

Puis-je raccorder un interrupteur externe ?

Oui, vous pouvez raccorder un bouton-poussoir ou un interrupteur pour une commande manuelle. Cela permet d'activer l'éclairage avec extinction automatique différée.

Comment tester la zone de détection ?

Utilisez le mode test (accessible via le sélecteur ou la télécommande) pour vérifier la couverture. Les LED internes indiquent la détection de mouvement. Ajustez la sensibilité si nécessaire.

Quels accessoires sont disponibles pour ce modèle ?

Vous pouvez ajouter la télécommande de service SendoPro 868-A (réf. 9070675) pour le paramétrage avancé, ou la télécommande utilisateur SendoClic (9070690) pour la commutation individuelle. Des cadres de recouvrement de couleur (blanc, noir, argent) sont aussi disponibles.

Le détecteur fonctionne-t-il avec des lampes LED ?

La notice mentionne que le détecteur est conçu pour tubes fluorescents, lampes halogènes et incandescentes. Pour les LED, il est recommandé de vérifier la compatibilité avec le ballast et la puissance minimale de charge (10 mA pour le contact présence).

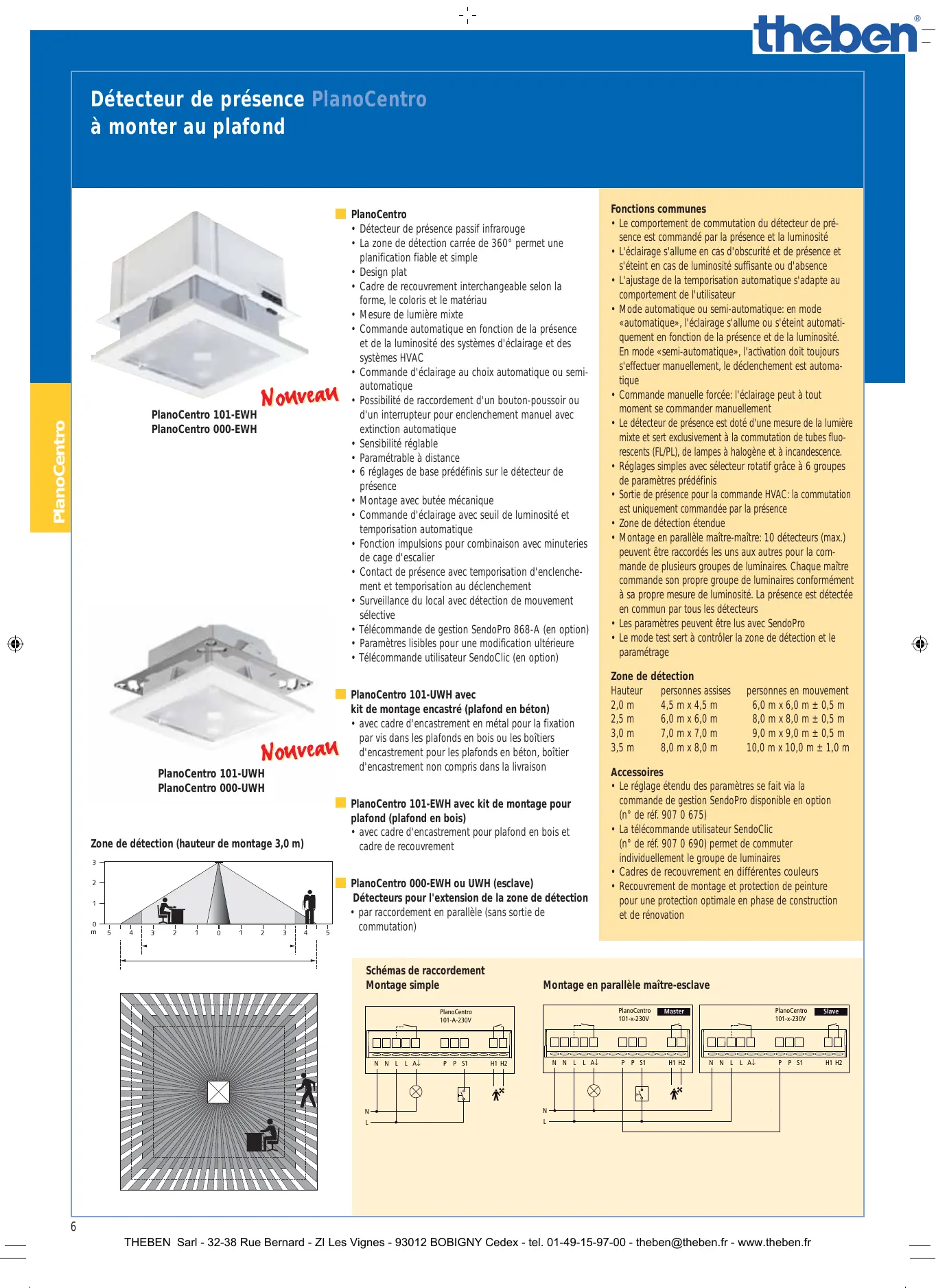

MODE D'EMPLOI PLANOCENTRO 000-EWH THEBEN

Détecteur de présence planocentro à monter au plafond

PlanoCentro 101-EWH PlanoCentro 000-EWH

Nouveau

PlanoCentro 101-UWH PlanoCentro 000-UWH

Zone de détection (hauteur de montage 3,0m)

• Détecteur de présence passif infrarouge
• La zone de détection carrée permet une planification fiable et simple
• Design plat
• Cadre de recouvrement interchangeable selon la forme, le coloris et le matériel
• Mesure de lumière mixte
• Commande automatique en fonction de la présence et de la luminosité des systèmes d'éclairage et des systèmes HVAC Commande d'éclairage au besoin automatique ou semi-automatique
• Possibilité de raccordement d'un bouton-poussoir ou d'un interrupteur pour enclenchement manuel avec extinction automatique
• Sensibilité réglable Paramétrable à distance
• 6 réglages de base prédéfinis sur le détecteur de présence
• Montage avec butée mécanique Commande d'éclairage avec seuil de luminosité et temporisation automatique
• Fonction impulsions pour combinaison avec minuteries de cage d'escalier
• Contact de présence avec temporisation d'enclenchement et temporisation au déclenchement
• Surveillance du local avec détection de mouvement sélective
• Télécommande de gestion SendoPro 868-A (en option)
• Paramètres lisibles pour une modification ultérieure
• Télécommande utiliser SendoClic (en option)

PlanoCentro 101-uwh avec

kit de montage encastré (plafond en béton)

• avec cadre d'encastrement en métal pour la fixation par vis dans les plafonds en bois ou les boitiers d'encastrement pour les plafonds en béton, boitier d'encastrement non compris dans la livraison

PlanoCentro 101-EWH avec kit de montage pour plafond (plafond en bois)

• avec cadre d'encastrement pour plafond en bois et cadre de recouvrement

PlanoCentro 000-EWH ou UWH (esclave)

Détecteurs pour l'extension de la zone de détection - par raccordement en parallèle (sans sortie de commutation)

Fonctions communes

• Le comportement de commutation du détecteur de présence est commandé par la présence et la luminosité. L'éclairage s'allume en cas d'obscurité et de présence et s'éteint en cas de luminosité suffisante ou d'absence.
• L'ajustage de la temporisation automatique s'adapte au comportement de l'utilisateur. Mode automatique ou semi-automatique : en mode «automatique», l'éclairage s'allume ou s'éteint automatiquement en fonction de la présence et de la luminosité. En mode «semi-automatique», l'activation doit toujours s'effectuer manuellement, le déclenchement est automatique. Commande manuelle forcée : l'éclairage peut à tout moment se commander manuellement.
• Le détecteur de présence est doté d'une mesure de la lumière mixte et sert exclusivement à la commutation de tubes fluorescents (FL/PL), de lampes à halogène et à incandescence.
• Réglages simples avec sélecteur rotatif grâce à 6 groupes de paramètres prédéfinis
• Sortie de présence pour la commande HVAC : la commutation est uniquement commandée par la présence Zone de détection étendue
• Montage en parallèle maître-maître: 10 détecteurs (max.) peuvent être raccordés les uns aux autres pour la commande de plusieurs groupes de luminaires. Chaque maître commande son propre groupe de luminaires conformément à sa propre mesure de luminosité. La présence est détectée en commun par tous les détecteurs.
• Les paramètres peuvent être lus avec SendoPro
• Le mode test sert à contrôler la zone de détention et le paramétrage

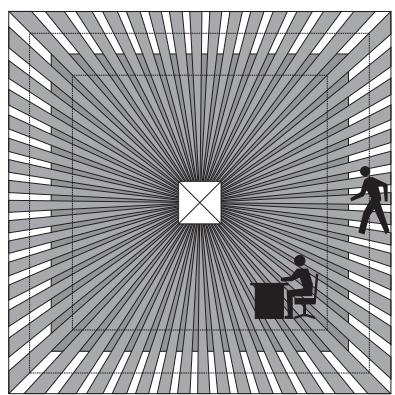

Zone de détention

Hauteur personnes assises personnes en mouvement

Accessoires

Le réglage étendu des paramètres se fait via la commande de gestion SendoPro disponible en option (n° de ref. 907 0 675) - La télécommande utilisée SendoClic (n° de ref. 907 0 690) permet de commuter individuellement le groupe de luminaires - Cadres de recouvrement en différentes couleurs - Recouvrement de montage et protection de peinture pour une protection optimale en phase de construction et de rénovation

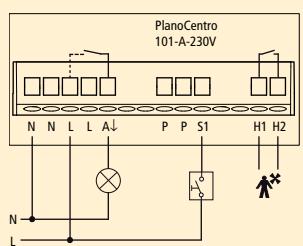

Schémas de raccordement Montage simple

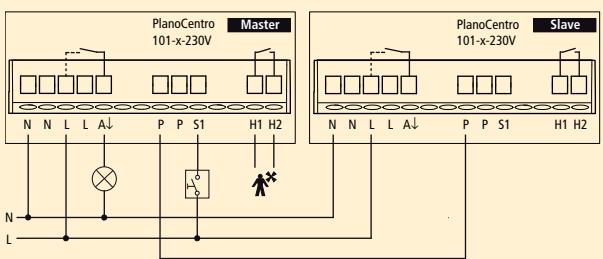

Montage en parallèle maître-escclave

Caracteristiques techniques :	PlanoCentro (maître)		PlanoCentro (esclave)
Tension de service	230 V~ ±10%		230V~ ±10%
Fréquence	50 Hz		50 Hz
Mesure de lumière	Lumière mixte		-
Plage de réglage de la luminosité	5 - 2000 lux		-
Consommation propre	0,8 W		0,3 W
Contacts	Eclairage I Présence		-
Type de contact	Relais		-
Puisance de commutation ( \( \cos \varphi = 1 \) charge ohmique)	2 300 W		-
Puisance de commutation ( \( \cos \varphi = 0,5 \) )	1 150 VA		-
Courant de commutation max.	10 A		-
Commutation au passage par zéro	oui		-
Lampe à incandescence	2300 W		-
Lampe halogène (230 V)	2300 W		-
Tubes fluorescentes compacts (T5) -	20 x 54 W, 25 x 39 W		-
Ballast électronique	10 x 2 x 54 W, 15 x 2 x 39 W		-
Contact Présence (HVAC)	Relais, libre de potentiel		-
Puisance de commutation	60 W/220 V DC62,5 VA / 250 V AC, courant minimum 10 mA		-
Montage en parallele	oui		oui
Zone de détction	\( {360}^{ \circ } \) carrée		\( {360}^{ \circ } \) carrée
personnes en déplacement (hauteur de montage 3,5 m)	\( {100}{\mathrm{\;m}}^{2}\left( {{10} \times {10}\mathrm{\;m} \pm 1\mathrm{\;m}}\right) \)		\( {100}{\mathrm{\;m}}^{2}\left( {{10} \times {10}\mathrm{\;m} \pm 1\mathrm{\;m}}\right) \)
personnes assises (hauteur de montage 3,5 m)	\( {64}{\mathrm{\;m}}^{2}\left( {8 \times 8\mathrm{\;m}}\right) \)		\( {64}{\mathrm{\;m}}^{2}\left( {8 \times 8\mathrm{\;m}}\right) \)
Hauteur de montage recommandée	2,0 à 3,5 m		2,0 à 3,5 m
Durée d'enclenchement de la sortie éclairage	10 s à 60 min		-
Durée d'enclenchement de la sortie présence (HVAC)	0 s à 10 min		-
Durée d'enclenchement de la sortie présence	10 s à 120 min		-
Degré de protection selon la norme EN 60529	IP 40		IP 40
Plage de température admissible	de 0 °C à 50 °C		de 0 °C à 50 °C
PlanoCentro avec kit de montage pour le montage en faux-plafond :	PlanoCentro 101-E...		PlanoCentro 000-E... utilisables uniquement avec le maître !
avec PlanoCover blanc	...WH	2030102	...WH	2040102
avec PlanoCover noir	...BK	2030103	...BK	2040103
avec PlanoCover argent	...SR	2030104	...SR	2040104
PlanoCentro avec kit de montage encastré (plafond en béton) :	PlanoCentro 101-U...		PlanoCentro 000-U... utilisables uniquement avec le maître !
avec PlanoCover blanc	...WH	2030202	...WH	2040202
avec PlanoCover noir	...BK	2030203	...BK	2040203
avec PlanoCover argent	...SR	2030204	...SR	2040204
Accessoires:
Télécommande de service SendoPro 868-A	9070675	9070675	9070675	9070675
Télécommande utilisateur SendoClic	9070690	9070690	9070690	9070690

Accessoires pour le montage au plafond			N° de réf.
PlanoCover EWH-112x112, cadre de recouvrement blanc (cf. RAL 9010), dimensions extérieures : 112 x 112 mm	Piece de rechange	9070677
PlanoCover EBK-112x112, cadre de recouvrement noir (cf. RAL 9005), dimensions extérieures : 112 x 112 mm	Piece de rechange	9070678
PlanoCover ESR-112x112, cadre de recouvrement argent (cf. RAL 9006), dimensions extérieures : 112 x 112 mm	Piece de rechange	9070679
Accessoires pour montage mural encastré		N° de réf.
Boitier d'encastrement, 115 x 115 x 100 mm, boitier d'encastrement et de dérivation/de raccordement Agro/Kaiser 9908.01/1298-07		9070689
PlanoCover UWH-123x123, cadre de recouvrement blanc (cf. RAL 9010), dimensions extérieures : 123 x 123 mm	Piece de rechange	9070680
PlanoCover UBK-123x123, cadre de recouvrement noir (cf. RAL 9005), dimensions extérieures : 123 x 123 mm	Piece de rechange	9070681
PlanoCover USR-123x123, cadre de recouvrement argent (cf. RAL 9006), dimensions extérieures : 123 x 123 mm	Piece de rechange	9070682
