PHARAO 10 - Automatisme de gestion de l'éclairage THEBEN - Notice d'utilisation et mode d'emploi gratuit

Marque	THEBEN
Modèle	PHARAO 10
Catégorie	Automatisme de gestion de l'éclairage
Tension nominale	100 – 240 V~, 50-60 Hz
Nombre d'entrées numériques	6 (pour palpeurs, commutateurs, interrupteurs thermostatiques, commutateurs de luminosité)
Nombre de sorties relais	4 relais (contact à fermeture) 8 A / 250 V~
Durée de vie des contacts relais	100 000 cycles de commutation (à 8 A)
Affichage	Écran à cristaux liquides rétroéclairé, 4 lignes de 10 caractères
Programmation	Directe sur l'appareil via 8 touches, ou par logiciel PC (Windows 95/98/NT/2000/ME/XP) avec câble série RS232
Blocs fonctionnels préprogrammés	22 blocs, utilisables jusqu'à 64 fois chacun
Horloge temps réel	Précision ±5 sec/jour, réserve de marche 20 jours à 25°C (Goldcap)
Mémoire	EEPROM interne 1500 octets (64 blocs max.), EEPROM enfichable optionnelle
Protection par mot de passe	Oui
Régulation à distance	Via modem (câble GSM optionnel)
Puissance dissipée	≤ 4 VA
Température ambiante autorisée	0°C à +55°C
Température de stockage	-30°C à +70°C
Indice de protection	IP 20 selon EN 60 529
Classe de protection	II (si montage conforme)
Poids	200 g
Boîtier	Compact pour montage en série (DIN)
Logiciel de programmation	PHARAO 2.0, fonctionnement graphique par glisser-déplacer
Référence	575 0 010

FOIRE AUX QUESTIONS - PHARAO 10 THEBEN

Comment programmer le PHARAO 10 ?

Vous pouvez programmer l'appareil directement via ses 8 touches et l'écran LCD, ou à l'aide du logiciel PHARAO 2.0 sous Windows (95/98/NT/2000/ME/XP) en connectant un câble série RS232 (réf. 907 0 252). Le logiciel permet une programmation graphique par glisser-déplacer.

Combien d'entrées et sorties possède le PHARAO 10 ?

Il dispose de 6 entrées numériques (100-240 V~, max. 5 Hz) et 4 sorties relais (8 A / 250 V~) avec une durée de vie de 100 000 cycles.

Quels capteurs peut-on raccorder au PHARAO 10 ?

Les entrées numériques acceptent des palpeurs, commutateurs, interrupteurs thermostatiques et commutateurs de luminosité. Pour des capteurs analogiques (0-10 V), utilisez les modèles PHARAO 11/12/21/22 en version 24 V CC. Le capteur LUNA 131 DDC (température et luminosité) est compatible avec les entrées analogiques.

Quelle est l'alimentation nécessaire pour le PHARAO 10 ?

L'appareil fonctionne sous 100-240 V~, 50-60 Hz. Sa consommation est d'environ ≤ 4 VA.

Le PHARAO 10 peut-il être programmé à distance ?

Oui, via modem analogique ou GSM. Utilisez le câble d'interface GSM (réf. 907 0 329) pour une communication SMS, e-mail ou télécopie.

Comment sauvegarder ou transférer un programme ?

Vous pouvez utiliser une EEPROM enfichable (réf. 907 0 253) pour copier le programme de l'appareil vers un autre PHARAO, ou pour exécuter un second programme (le programme interne est désactivé).

Quelles sont les dimensions du PHARAO 10 ?

Le boîtier est conçu pour le montage en série (DIN). Les dimensions exactes ne sont pas fournies, mais il s'agit d'un format compact pour armoire électrique. Poids : 200 g.

Peut-on visualiser l'état des entrées/sorties ?

Oui, l'écran LCD rétroéclairé affiche l'état de commutation des entrées et des sorties, ainsi que des variables de processus (fonction MMI).

Comment protéger le programme par mot de passe ?

Le PHARAO 10 intègre une protection par mot de passe accessible depuis le menu de l'appareil. Vous pouvez définir un code pour empêcher les modifications non autorisées.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions. Consultez la notice pour les codes d'erreur. Pour une réparation, contactez le service après-vente THEBEN. L'appareil n'est pas réparable par l'utilisateur ; les composants internes ne sont pas accessibles.

MODE D'EMPLOI PHARAO 10 THEBEN

Dessins cotés selon DIN 43 880

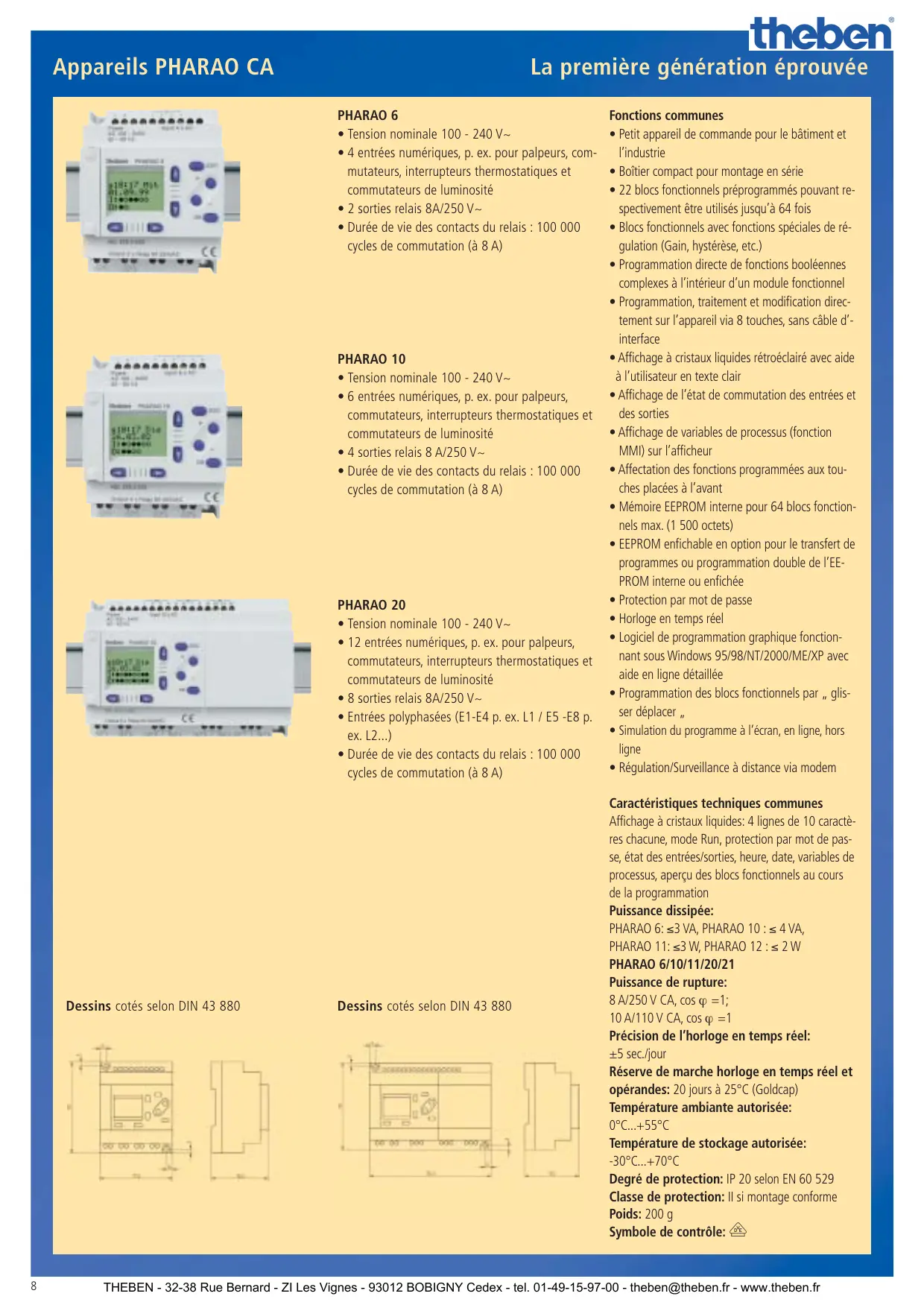

PHARAO 6

• Tension nominale 100 - 240 V~
• 4 entrées numériques, p. ex. pour palpeurs, commutateurs, interrupteurs thermostatiques et commutateurs de luminosité
• 2 sorties relais 8A / 250V~
• Durée de vie des contacts du relais : 100 000 cycles de commutation (à 8 A)

PHARAO 10

• Tension nominale 100 - 240 V~
• 6 entrées numériques, p. ex. pour palpeurs, commutateurs, interrupteurs thermostatiques et commutateurs de luminosité
• 4 sorties relais 8A / 250V~
• Durée de vie des contacts du relais : 100 000 cycles de commutation (à 8 A)

PHARAO 20

• Tension nominale 100 - 240 V~ 12 entrées numériques, p. ex. pour palpeurs, commutateurs, interrupteurs thermostatiques et commutateurs de luminosité
• 8 sorties relais 8A/250 V~
• Entrées polyphasées (E1-E4 p. ex. L1 / E5-E8 p. ex. L2...)
• Durée de vie des contacts du relais : 100 000 cycles de commutation (à 8 A)

Fonctions communes

• Petit appareil de commande pour le bâtiment et l'industrie
• Boîtier compact pour montage en série 22 blocs fonctionnels préprogrammés pouvant respectivement être utilisés jusqu'à 64 fois
• Blocs fonctionnels avec fonctions spéciales de régulation (Gain, hystérèse, etc.)
• Programmation directe de fonctions booléennes complexes à l'intérieur d'un module fonctionnel
• Programmation, traitement et modification directement sur l'appareil via 8 touches, sans câble d'interface
• Affichage à cristaux liquides rétroéclairé avec aide à l'utilisateur en texte clair
• Affichage de l'état de commutation des entrées et des sorties
• Affichage de variables de processus (fonction MMI) sur l'afficheur
• Affectation des fonctions programmées aux touches placées à l'avant
• Mémoire EEPROM interne pour 64 blocs fonctionnels max. (1500 octets)
• EEPROM enfichable en option pour le transfert de programmes ou programmation double de l'EEPROM interne ou enfichée
• Protection par mot de passe Horloge en temps réel
• Logiciel de programmation graphique fonctionnant sous Windows 95/98/NT/2000/ME/XP avec aide en ligne détaillée
• Programmation des blocs fonctionnels par « glisser-déplacer »
• Simulation du programme à l'écran, en ligne, hors ligne
• Régulation/Surveillance à distance via modem

Caractéristiques techniques communes

Affichage à cristaux liquides : 4 lignes de 10 caractères chacune, mode Run, protection par mot de passe, état des entrées/sorties, heures, date, variables de processus, aperçu des blocs fonctionnels au cours de la programmation

Précision de l'horloge en temps réel: ±5 sec./jour

Réserve de marche horloge en temps réel et opérandes: 20 jours à 25°C (Goldcap)

Température ambiente autorisée: 0^ +55^

Température de stockage autorisée: -30°C...+70°C

Degré de protection: IP 20 selon EN 60 529

Classe de protection: Il si montage conforme Poids: 200 g

Symbole de contrôle:

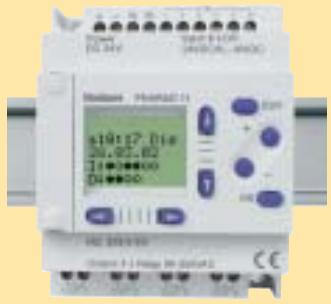

PHARAO 11

Tension nominale 24 V CC - 6 entrées analogiques / numériques au besoin (avec convertisseur AD) - 4 sorties 8A/250 V~ - Durée de vie des contacts du relais 100 000 cycles de commutation (à 8 A)

PHARAO 12

Tension nominale 24 V CC - 6 entrées analogiques / numériques au besoin (avec convertisseur AD) - 4 sorties de transistor 1A/24 V CC - Puissance de rupture des sorties de transistor en cas de charge inductive 1A à 24 V CC

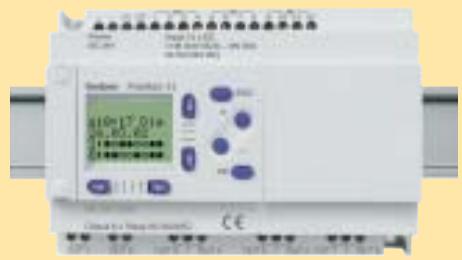

PHARAO 21

Tension nominale 24 V CC - 12 entrées analogiques / numériques au besoin (avec convertisseur AD) - 8 sorties 8A/250 V~ - Durée de vie des contacts du relais : 100 000 cycles de commutation (à 8 A)

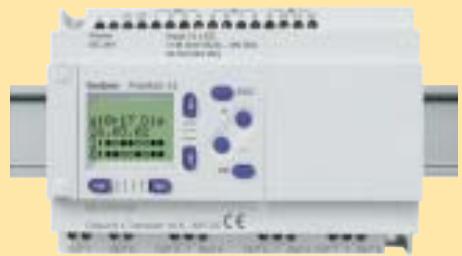

PHARAO 22

Tension nominale 24 V CC - 12 entrées analogiques / numériques au besoin (avec convertisseur AD) - 8 sorties de transistor 1A/24 V CC - Puissance de rupture des sorties de transistor en cas de charge inductive 1A à 24 V CC

Fonctions communes

• Petit appareil de commande pour le bâtiment et l'industrie
• Boîtier compact pour montage en série
• 22 blocs fonctionnels préprogrammés pouvant respectivement être utilisés jusqu'à 64 fois
• Blocs fonctionnels avec fonctions spéciales de régulation (Gain, hystérèse, etc.)
• Programmation directe de fonctions booléennes complexes à l'intérieur d'un module fonctionnel
• Programmation, traitement et modification directement sur l'appareil via 8 touches, sans câble d'interface
• Affichage à cristaux liquides graphique avec aide à l'utilisateur en texte clair
• Affichage de l'état de commutation des entrées et des sorties
• Affichage de variables de processus (fonction MMI) sur l'afficheur
• Affectation des fonctions programmées aux touches placées à l'avant
• Mémoire EEPROM interne pour 64 blocs fonctionnels max. (1500 octets)
• EEPROM enfichable en option pour le transfert de programmes ou programmation double de l'EEPROM interne ou enfichée
• Protection par mot de passe Horloge en temps réel
• Logiciel de programmation graphique fonctionnant sous Windows 95/98/NT/2000/ME/XP avec aide en ligne détaillée
• Programmation des blocs fonctionnels par glisser-déplacer.
• Simulation du programme à l'écran, en ligne, hors ligne
• Régulation/Surveillance à distance via modem

Caracteristiques techniques communes

Affichage à cristaux liquides : 4 lignes de 10 caractères chacune, mode Run, protection par mot de passe, état des entrées/sorties, heures, variables de processus, aperçu des blocs fonctionnels au cours de la programmation

Puissance dissipée :

PHARAO 6: ≤ 3 VA, PHARAO 10: ≤ 4 VA,

PHARAO 11: ≤ 3 W, PHARAO 12: ≤ 2 W

Précision de l'horloge en temps réel:

±5 sec./jour

Réserve de marche horloge en temps réel et opérandes: 20 jours à 25°c (goldcap)

0^ +55^

Température de stockage autorisée:

-30°C...+70°C

Classe de protection: il si montage conforme

Poids: 200g

Symbole de contrôle:

LUNA 131 DDC

LUNA 131 DDC capteur combiné avec signal de sortie analogue 0-10 v

Vous pouvez utiliser le capteur combiné LUNA 131 DDC pour mesurer la luminosité et la température. À cet effet, les deux sorties de mesure mettent respectivement à disposition un signal de sortie analogue de 0-10V. Le capteur peut ainsi être directement raccordé aux entrées analogiques des appareils PHARAO (24V CC). Les modules fonctionnels transducteur, comparaison de plages et trigger de Schmitt permettent de programmer des commandes et des dispositifs de réglage.

Caractéristiques techniques

Tension de service: 24VCC / < 25mA

Il est possible de sélectionner la plage de mesure du capteur de luminosité:

1.0-200 Lux 2.0-10000Lux 3.0-50000Lux

Caractéristiques du capteur:

linéaire, température et luminosité

Plage de mesure de la température: - 30^ +70^

0 - 10 V CC

Degré de protection : IP 54

Dimensions du boîtier: 10 × 72 × 54 ~mm

Alimentation 24 V CC

Alimentation 24 v CC

Alimentation stabilisée pour alimenter en tension les commandes PHARAO et les capteurs (LUNA 131 DDC).

Alimentation suffisante pour 2 commandes PHARAO-II 15 et PHARAO 21/25 ou 4 commandes PHARAO 11/12

Caractéristiques techniques

Plage d'humidité autorisée: 5...90%

Température ambiantе autorisée: -10°C...+40°C

Température de stockage autorisée:

-25°C... +60°C

Degré de protection: IP 20 selon EN 60 950

Logiciel PHARAO

Logiciel PHARAO 2.0

Logiciel commun aux appareils PHARAO et PHARAO-II. Fonctions supplémentaires en sélectionnant le type d'appareil ajustat. Système d'exploitation requis : WINDOWS

95/98/NT/2000/ME/XP. Configuration minimum requise du PC : processeur Pentium.

Cable de programmation PHARAO/PHARAO-II

Sert à la connexion sérielle (RS 232) pour la programmation et le paramétrage des programmes de commande. Dans le cas de la maintenance et de la régulation à distance, ce cable est utilisé pour raccorder un modem analogue.

Cable d'interface GSM PHARAO-II

Cable d'interface GSM pharao-II

Le câble d'interface GSM permet la connexion et la transmission de données via SMS vers des téléphones portables, vers des adresses e-mail ou des télécopiesurs. Le connecteur servant au branchement du câble GSM se trouve sous le module d'extension enchâssable.

EEPROM PHARAO

EEPROM PHARAO-II

Module mémoire EEPROM enchâble

Module mémoire externe pour transmettre ou lire le programme à partir de ou dans la mémoire système EEPROM interne. Il est possible d'exécuter un deuxième programme en enchâssant simple

ment le module mémoire. Le programme interne est désactivé tant que le module mémoire externe est enchîné (programmation double).

EEPROM PHARAO (1,5 Ko)

EEPROM PHARAO-II (5 Ko)

Type	Sorties	Plage de tension nominale	Entrées	Fréquence d'entrée	Référence
PHARAO 6 (CA)	2 relais (contact à fermeture) à 8 A/250 V~	100-240 V CA +10% / -15% 50-60 Hz	4 entrées numériques 100-240 V CA (0,24 mA/240 V CA)	max. 5 Hz	575 0 006
PHARAO 10 (CA)	4 relais (contact à fermeture) à 8 A/250 V~		6 entrées numériques 100-240 V CA (0,24 mA/240 V CA)	max. 5 Hz	575 0 010
PHARAO 11 (CC)	4 relais (contact à fermeture) à 8 A/250 V~	24 V CC +20% / -15%	6 entrées numériques/analogiques au choix 0-10 V CC ou 24 V CC, sink/source	max. 20 Hz	575 9 011
PHARAO 12 (CC)	4 sorties de transistor à 1 A/24 V CC		6 entrées numériques/analogiques au choix 0-10 V CC ou 24 V CC, sink/source	max. 20 Hz	575 9 012
PHARAO 20 (CA)	8 relais (contact à fermeture) à 8 A/250 V~	100-240 V CA +10% / -15% 50-60 Hz	12 entrées numériques 100 V-240 V CA (0,24 mA/240 V CA)	max. 5 Hz	575 0 020
PHARAO 21 (CC)	8 relais (contact à fermeture) à 8 A/250 V~	24 V CC +20% / -15%	12 entrées : 4 entrées numériques, 8 entrées analogiques/numérique au choix 0-10 V CC ou 24 V CC, sink/source	max. 20 Hz	575 9 021
PHARAO 22 (DC)	8 sorties de transistor à 1 A/24 V DC		12 entrées : 4 entrées numériques, 8 entrées analogiques/numérique au choix 0-10 V CC ou 24 V CC, sink/source	max. 20 Hz	575 9 022
PHARAO-II 14 (CA)	6 relais (contact à fermeture) à 8 A/250 V~	100-240 V CA +10% / -15% 50-60 Hz	8 entrées numériques	max. 20 Hz	575 0 014
PHARAO-II 15 (CC)	6 relais (contact à fermeture) à 8 A/250 V~	24 V CC +20% / -15%	8 entrées analogiques/numérique au choix	max. 20 Hz	575 9 015
PHARAO-II 24 (AC)	4 relais à 8 A/250 V~ 5 relais à 2 A/250 V~	100-240 V CA +10% / -15% 50-60 Hz	15 entrées numériques	max. 20 Hz	575 0 024
PHARAO-II 25 (DC)	4 relais à 8 A/250 V~ 5 relais à 2 A/250 V~	24 V CC +20% / -15%	15 entrées dont 8 analogiques/ numériques au choix	max. 20 Hz	575 9 025
PHARAO-II Extension 4ED (CA)		220-240 V CA 50-60 Hz	4 entrées numériques	max. 5 Hz	575 9 100
PHARAO-II Extension 4EDA (CC)		24 V CC +20% / -15%	4 entrées analogiques/numérique au choix	max. 1 kHz	575 9 101
PHARAO-II Extension 4AR (CA)		220-240 V CA 50-60 Hz	4 sorties relais	-	575 9 102
Alimentation 24 V CC					907 9 330
LUNA 131 DDC, capteur de température et de luminosité pour les entrées analogiques des apparciels PHARAO, 0-10 V CC					131 9 700
Logiciel de programmation PHARAO fonctionnant sous Windows 95/98/NT/2000/ME/XP					907 0 251
Câble de programmation, PC/PHARAO					907 0 252
Câble GSM PHARAO-II					907 0 329
EEPROM enchachievable					907 0 253
EEPROM PHARAO-II enchachievable					907 0 328
Kit de montage pour panneau avant					907 0 001

Kit de montage pour panneau avant (PHARAO 6,10,11,12)
