Type de produit	Capteur de vent pour système LUXOR
Marque	THEBEN
Modèle	LUXOR 413
Catégorie	Interrupteur et prise de courant
Alimentation	24 V DC (via bloc d'alimentation externe réf. 907 9 330)
Indice de protection	IP43
Température de fonctionnement	-10 °C à +50 °C
Connexion	Bifilaire avec détecteur LUXOR 411
Longueur de câble maximale	100 m
Fonctions principales	Surveillance de la vitesse du vent, protection solaire automatique
Compatibilité	Détecteur LUXOR 411
Accessoires requis	Bloc d'alimentation 24 V DC (réf. 907 9 330)
Nombre de capteurs de luminosité max. (système)	3 (avec LUXOR 411)
Gamme de luminosité protection solaire	1000 - 100 000 lx
Gamme de luminosité crépusculaire	1 - 100 lx
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un professionnel conformément aux normes électriques.
Pièces détachées et réparabilité	Pièces détachées disponibles chez THEBEN. Réparation par un service agréé.

FOIRE AUX QUESTIONS - LUXOR 413 THEBEN

Comment installer le capteur de vent LUXOR 413 ?

Le capteur se raccorde au détecteur LUXOR 411 via une connexion bifilaire. Il nécessite un bloc d'alimentation 24 V DC (réf. 907 9 330). L'installation doit être effectuée par un électricien qualifié.

Le LUXOR 413 est-il compatible avec d'autres détecteurs ?

Il est conçu spécifiquement pour fonctionner avec le détecteur LUXOR 411 de THEBEN. Il ne peut pas être utilisé avec d'autres modèles.

Quel est l'indice de protection du LUXOR 413 ?

L'indice de protection est IP43, ce qui le protège contre les corps solides de plus de 1 mm et les projections d'eau.

Quelle est la longueur maximale du câble entre le capteur et le détecteur ?

La connexion bifilaire peut atteindre jusqu'à 100 mètres.

Que faire si le capteur ne détecte pas le vent ?

Vérifiez l'alimentation 24 V DC, l'état du câblage et que le détecteur LUXOR 411 est configuré pour recevoir le signal du capteur de vent.

Le capteur de vent peut-il être ajouté après installation du système ?

Oui, le détecteur LUXOR 411 permet d'ajouter ultérieurement le capteur de vent LUXOR 413 ou le système de capteurs météorologiques.

Quelle est la tension d'alimentation du LUXOR 413 ?

Il nécessite une alimentation 24 V DC fournie par un bloc d'alimentation externe (réf. 907 9 330).

Comment nettoyer le capteur de vent ?

Nettoyez délicatement avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Où trouver les pièces de rechange ?

Les pièces détachées sont disponibles auprès de votre revendeur THEBEN ou sur leur site officiel.

Le LUXOR 413 est-il garanti ?

Oui, la garantie standard THEBEN s'applique. Consultez les conditions de garantie dans la notice.

MODE D'EMPLOI LUXOR 413 THEBEN

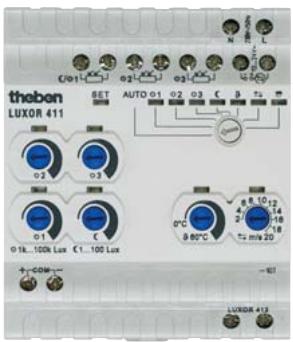

LUXOR 411 (déteceur)

Capteur de luminosité en saillie

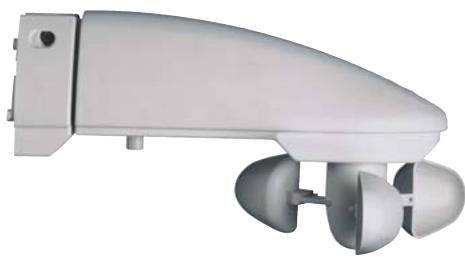

LUXOR 413 (capteur de vent optionnel)

LUXOR 411 (déteceur)

• 3 capteurs de luminosité au max.
• capteur de vent

Commande automatique de volets roulants, stores et marquises en fonction de la luminosité et commande automatique de l'éclairage extérieur, génération 3. En fonction des besoins, il est possible de connecter jusqu'à 3 capteurs de luminosité avec support mural à l'appareil de commande.

• Trois groupes de stores peuvent être commandés séparément, par ex. sur 3 façades différentes, et être déplacés automatiquement sur des positions prédéfinies (0-100%). Pour cela, un capteur de luminosité est nécessaire pour chaque façade.
• Dans le système LUXOR, la commande automatique de l'éclairage est réalisée par le biais du canal de l'interrupteur crépusculaire dont la gamme de réglage est comprise entre 1 et 100 Lux. Il vous est ainsi possible de mettre en marche automatiquement l'éclairage de l'entrée, des escaliers et du nombre de votre maison ou appartement (à partir de la génération).
• Grâce à la surveillance de la vitesse du vent assurée par le capteur de vent supplémentaire LUXOR 413, la protection solaire se déplace automatiquement en position de sécurité avant que des dégâts ne se produisent
• Sur le détecteur LUXOR 411, le capteur de vent (LUXOR 413) ou le système de capteurs météorologiques peuvent être aussi rajoutés ultérieurement, si besoin est (voir page 152)
• Un bloc d'alimentation supplémentaire est nécessaire pour le capteur de vent LUXOR 413

Caractéristiques techniques :

Tension de service: 230V_, + 10% / - 15%

Fréquence du réseau : 50 Hz

Puissance consommée: 5,5 VA

Entrées :

3 capteurs de luminosité

1 capteur de vent (LUXOR 413) ou :

Connexion pour le système de capteurs météorologiques

(LUXOR 412) et 2 capteurs de luminosité

Gamme de luminosité

3 canaux 1000-100 000 lx (protection solaire)

1 canal x 1-100 lx (valeur crépusculaire)

Connexion bifilaire pour COM :

Sectionquelconque/longueurjusqu'à100m

-10°C... +50°C

Classe de protection selon EN 60730-1

en cas de montage conformément aux instructions :

Appareils de commande : II

Capteurs : III

Indice de protection selon EN 60529 :

Appareils de commande : IP 20

Capteurs: LUXOR 413 IP 43

Capteur de luminosité en saillie IP 54

Accessoires : Bloc d'alimentation 24 V DC (LUXOR 413)

Référence de commande

LUXOR 411 (déteceur) 4110000

LUXOR 413 (capteur de vent) 4130000

Bloc d'alimentation nécessaire 907 9 330

pour LUXOR 413 (4 modules)
