| Marque | THEBEN |
| Modèle | LUXOR 400 |
| Catégorie | Automatisation de la maison |
| Type de produit | Module de base pour système d'automatisation |
| Alimentation | 230 V ~, 50 Hz |
| Tension pilote entrée U | 8 - 48 V AC/DC |
| Nombre de canaux de sortie | 4 (C1 à C4) |
| Courant de sortie max par canal | 16 A (6 A inductif), 250 V ~ |
| Nombre d'entrées | 4 (I1 à I4) + entrée U |
| Fonctions centralisées | Panique, marche centralisée, arrêt centralisé |
| Simulation de présence | Oui, mémorisation sur une semaine |
| Fonctions de temps | Oui, réglage 1-15 min (C1) ou 1-20 min (C2) |
| Nombre max de modules | 16 (base + 15 extensions) |
| Interface de communication | COM (liaison filaire, longueur max 100 m) |
| Compatibilité RCD | Oui, via bornes I4 (L) et I4 (N) |
| Type de montage | Armoire de distribution ou de commande |
| Indice de protection | IP20 |
| Température de fonctionnement | -5 °C à +45 °C |
| Entretien et nettoyage | Nettoyer avec un chiffon sec |
| Sécurité | Installation par électricien qualifié, respecter normes nationales |
FOIRE AUX QUESTIONS - LUXOR 400 THEBEN
Questions des utilisateurs sur LUXOR 400 THEBEN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Automatisation de la maison au format PDF gratuitement ! Retrouvez votre notice LUXOR 400 - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LUXOR 400 de la marque THEBEN.

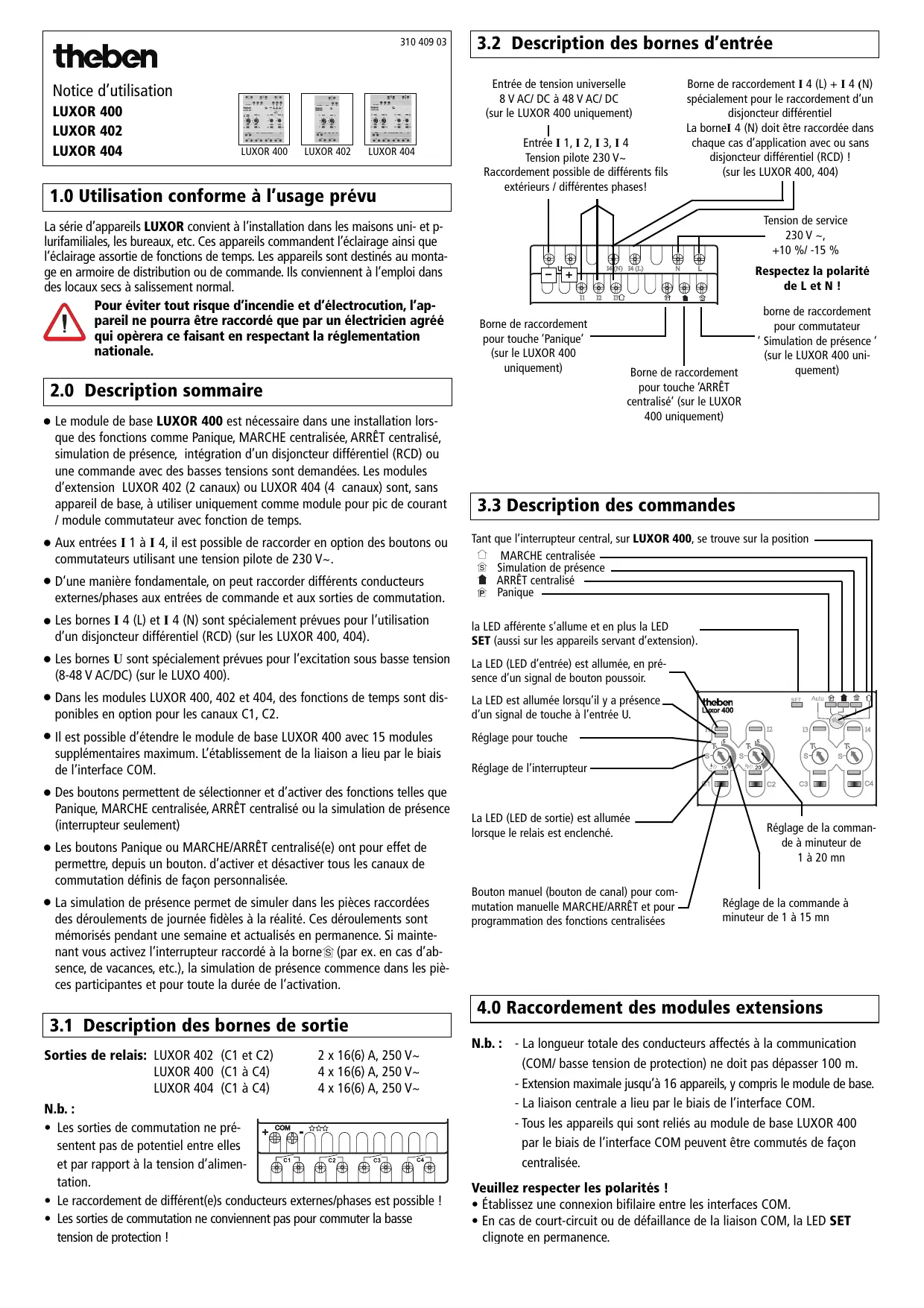

MODE D'EMPLOI LUXOR 400 THEBEN
Notice d'utilisation
LUXOR 400
LUXOR 402
LUXOR 404
LUXOR 400
LUXOR 402
LUXOR 404
1.0 Utilisation conforme à l'usage prévu
La série d'appareils LUXOR convient à l'installation dans les maisons uni- et plurifamiliales, les bureaux, etc. Ces appareils commandent l'éclairage ainsi que l'éclairage assorti de fonctions de temps. Les appareils sont destinés au montage en armoire de distribution ou de commande. Ils conviennent à l'emploi dans des locaux secs à salissement normal.
Pour éviter tout risque d'incendie et d'électrocution, l'appareil ne pourrait être raccordé que par un électricien agréé qui opèrera ce faisant en respectant la réglementation nationale.
2.0 Description sommaire
- Le module de base LUXOR 400 est nécessaire dans une installation lorsque des fonctions comme Panique, MARCHE centralisée, ARRET centralisé, simulation de présence, intégration d'un disjoncteur différentiel (RCD) ou une commande avec des basses tensions sont demandées. Les modules d'extension LUXOR 402 (2 canaux) ou LUXOR 404 (4 canaux) sont, sans appareil de base, à utiliser uniquement comme module pour pic de courant / module commutateur avec fonction de temps.
- Aux entrées I 1 à I 4, il est possible de raccorder en option des boutons ou commutateurs utilisant une tension pilote de 230V
- D'une manière fondamentale, on peut raccorder différents conducteurs externes/phases aux entrées de commande et aux sorties de commutation.
- Les bornes I 4 (L) et I 4 (N) sont spécialement prévues pour l'utilisation d'un disjoncteur différentiel (RCD) (sur les LUXOR 400, 404).
- Les bornes U sont spécialement prévues pour l'excitation sous tension (8-48 V AC/DC) (sur le LUXOR 400).
- Dans les modules LUXOR 400, 402 et 404, des fonctions de temps sont disponibles en option pour les canaux C1, C2.
- Il est possible d'étendre le module de base LUXOR 400 avec 15 modules supplémentaires maximum. L'établissement de la liaison a lieu par le biais de l'interface COM.
- Des boutons permettent de sélectionner et d'activer des fonctions telles que Panique, MARCHE centralisé, ARRÊT centralisé ou la simulation de présence (interrupteur seulement)
- Les boutons Panique ou MARCHE/ARRÊT centralisé(e) ont pour effet de permettre, depuis un bouton, d'activer et désactiver tous les canaux de commutation définis de façon personnalisée.
- La simulation de présence permet de simuler dans les pièces raccordées des déroulements de journée fidèles à la réalité. Ces déroulements sont mémoarisés pendant une semaine et actualisés en permanence. Si maintenant vous activez l'interrupteur raccordé à la borne (par ex. en cas d'absence, de vacances, etc.), la simulation de présence commence dans les pièces participantes et pour toute la durée de l'activation.
3.1 Description des bornes de sortie
Sorties de relais: LUXOR 402 (C1 et C2)
LUXOR 400 (C1 à C4)
LUXOR 404 (C1 à C4)
2 × 16(6) A, 250 ~V
4× 16(6)A,250V
4× 16(6)A, 250V
- Les sorties de commutation ne seront pas de potentiel entre elles et par rapport à la tension d'alimentation.
- Le raccordement de différents conducteurs/phares est possible!
- Les sorties de commutation ne conviennent pas pour commuter la basse tension de protection!

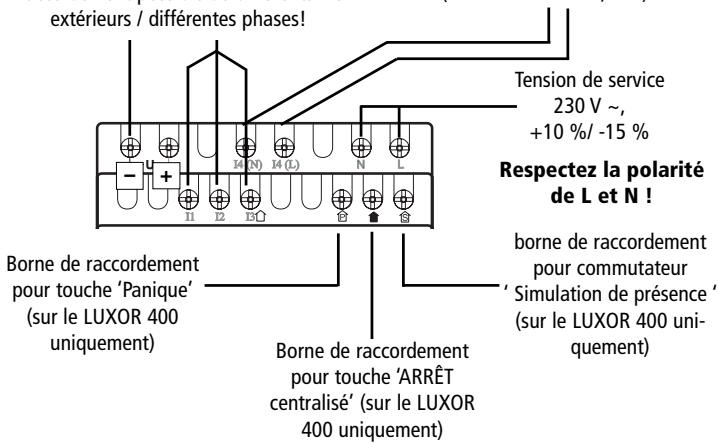

3.2 Description des bornes d'entrée
Entrée de tension universelle 8 V AC/DC à 48 V AC/DC. Cur le LUXOR 400 uniquement
Raccordement possible de différents fils extérieurs / différentes phases!
Borne de raccordement I 4 (L) + I 4 (N) spécialement pour le raccordement d'un disjoncteur différentiel
La borne I 4 (N) doit être raccordée dans chaque cas d'application avec ou sans
disjoncteur différentiel (RCD) ! (sur les LUXOR 400, 404)
3.3 Description des commandes
Tant que l'interrupteur central, sur LUXOR 400, se trouve sur la position
MARCHES centralisés Simulation de présence ARRET centralisé Panique
la LED allumée s'allume et en plus la LED SET (aussi sur les appareils servant d'extension).
La LED (LED d'entrée) est allumée, en présence d'un signal de bouton poussoir.
La LED est allumée lorsqu'il y a présence d'un signal de touche à l'entrée U.
Réglage pour touche
Réglage de l'interrupteur
La LED (LED de sortie) est allumée lorsque le relais est enclenché.
Bouton manuel (bouton de canal) pour commutation manuelle MARCHE/ARRET et pour programmation des fonctions centralisées
Réglage de la commande à minuteur de 1 à 15 mn
Réglage de la commande à minuteur de 1 à 20 mn

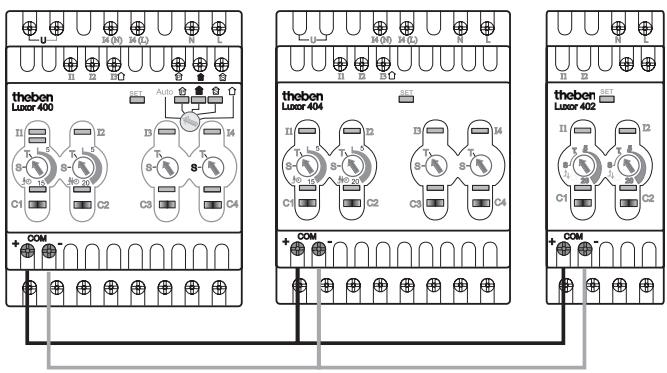

4.0 Raccordement des modules extensions
N. b.: - La longueur totale des conducteurs affectés à la communication (COM/asse tension de protection) ne doit pas dépasser 100 m. - Extension maximale jusqu'à 16 appareils, y compris le module de base. - La liaison centrale a lieu par le biais de l'interface COM. - Tous les appareils qui sont reliés au module de base LUXOR 400 par le biais de l'interface COM peuvent être commutés de façon centralisée.
Veuillez respecter les polarités !
- Établissez une connexion bifilaire entre les interfaces COM.
- En cas de court-circuit ou de défaillance de la liaison COM, la LED SET clignote en permanence.
A. raccordement des entrées
L'entrée I 1/ U agit sur le contact C1 (U seulement sur le LUXOR 400).
L'entrée I 2 agit sur le contact C2.
L'entrée I 3 agit sur le contact C3 (sur les LUXOR 400, 404).
L'entrée I 4 agit sur le contact C4 (sur les LUXOR 400, 404).
Important : N'utilisez la touche, avec des indicateurs au néon engendrant une charge < 30 mA, qu'à l'entrée I 1 ! (avec les LUXOR400,404)
B. raccordement des fonctions de temps (permis seulement pour les touches)
Pour ce faire, choisissez le port I 1/C1 ou I 2/C2.
Info sur le canal C1:
Temps rajoutable avec préavertissement de coupure (1 à 15 mn) ou canal de commutation (LUXOR 400, 404). Temps suppressible avec préavertissement de coupure (1 à 20 mn) ou canal de commutation (LUXOR 402).
Info sur le canal C2:
Temporisation avec préavertissement de coupure (1 à 20 mn) ou canal de commutation.
Tous les autres canaux de l'appareil sont des canaux de commutation pouvant être excités au besoin par des interrupteurs ou touches par les entrées I3 et I4.

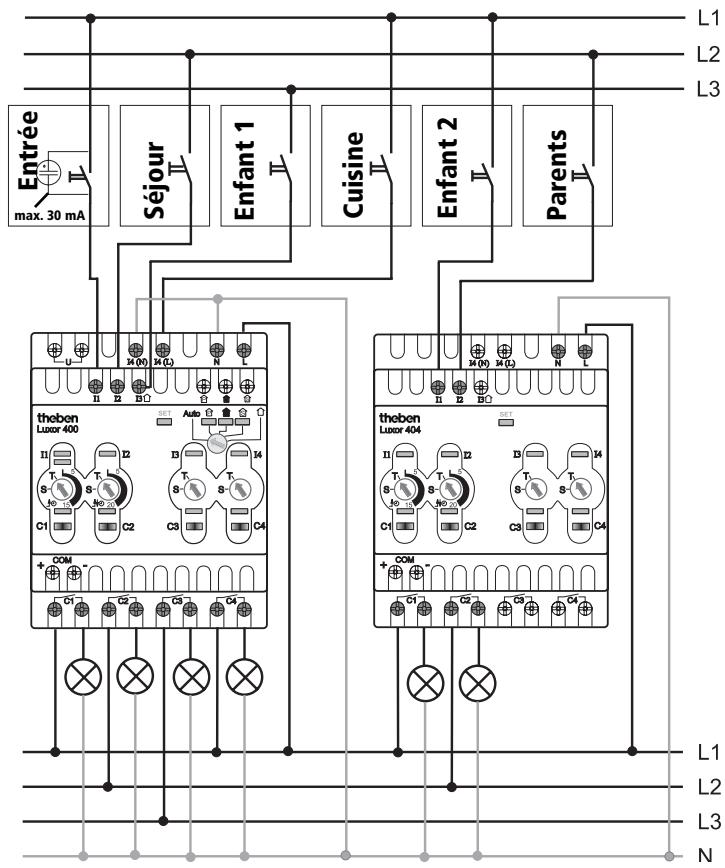

C. raccordement dans la pièce avec disjoncteur différentiel (RCD) (avec les LUXOR 400, 404):
Pour utiliser un disjoncteur différentiel dans une pièce (par exemple dans une salle de bains). Voir la figure au chapitre 8.
Application sur le LUXOR 400:
Exemple : Commande par touche U (agit sur C1) depuis une installation d'interphonie proche de la porte
Tension pilote admissible : 8 V AC/DC à 48 V AC/DC
Raccordement: Ne raccordez la ligne de commande qu'aux bornes U an.

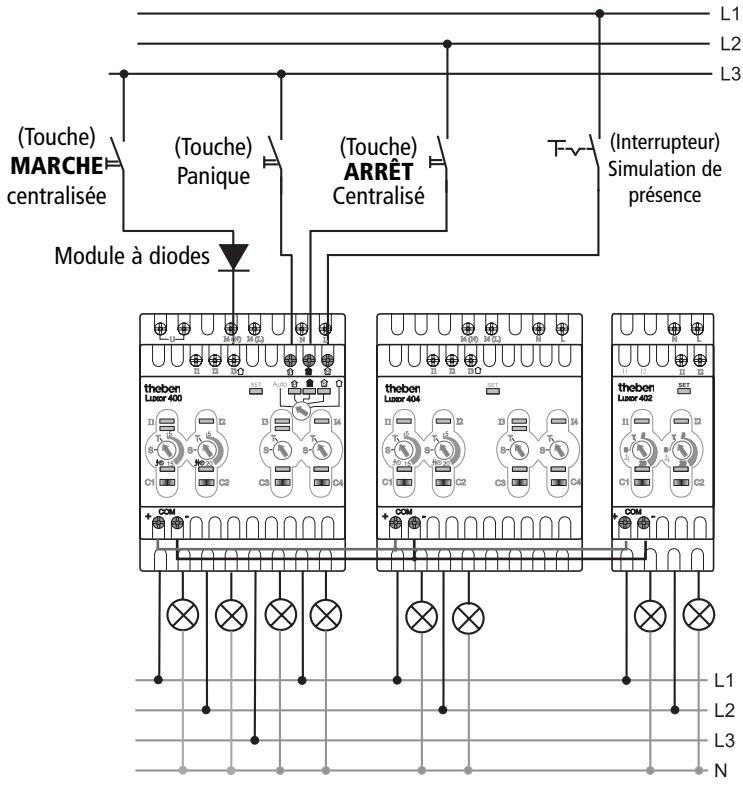

Raccordement de l'interrupteur pour simulation de présence
Pour raccorder et activer la simulation de présence, n'utilise qu'un interrupteur exclusivement (éventuellement avec voyant de contrôle).
La touche centrale raccordée aux bornes, ou agit sur tous les contacts de sortie activables individuellement.

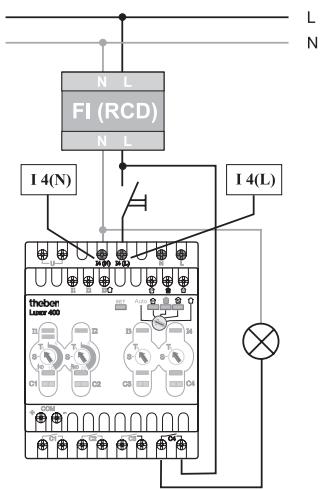

8.0 Bornes de raccord pour disjoncteur différentiel (RCD)
Dans les locaux mouillées tels que par ex. une salle de bains
Attention!
Ne raccordez le disjoncteur différentiel (RCD) qu'exclusivement aux bornes I4 (L).
La borne I4 (N) doit être raccordée dans chaque cas d'application avec ou sans disjoncteur différentiel (RCD) !
Fonction de temps (sur les LUXOR 400, 404)
Si vous appuyez sur la touche à l'entrée I 1, ce geste fait que le canal C1 active l'éclairage pour la durée régée. Avant l'expiration du temps réglé, l'éclairage clignote à titre de préavertissement.
A. régler le temps (par exemple 7 mn)
Tournez le sélecteur dans le sens des aiguilles d'une montre pour l'amener sur la durée souhaitée entre 1 et 15 mn.
B. faire démarrer à nouveau le temps :
- Appuyez à nouveau la touche.
C. allumage durable de la lumière :
- Appuyez sur la touche plus de 3 secondes.
D. Désactiver la fonction de durée:
Appuyez à nouveau sur la touche.
Fonction de temps (sur les LUXOR 400, 402, 404)
Si vous appuyez sur la touche à l'entrée I 2 (I 1 ou I 2 sur le LUXOR 402), l'éclairage raccordé est activé, pour la période régée, par le canal C2 (C1 ou C2 sur le LUXOR 402). Avant l'expiration du temps réglé, l'éclairage clignote à titre de préavertissement.
A. pour régler le temps (par exemple sur 20 mn)
Tournez le sélecteur dans le sens des aiguilles d'une montre pour l'amener sur la durée souhaitée entre 1 et 20 mn.
B. pour éteindre immédiatement l'éclairage :
Appuyez brièvement sur la touche avant le préavertissement.
C. pour relancer le temps régler:
- Appuyez brièvement sur la touche pendant le préavis.
D. allumage durable de la lumière :
- Appuyez sur la touche plus de 3 secondes.
E. Désactiver la fonction de durée:
- Appuyez à nouveau sur la touche.
11.0 Activer/désactiver le préavertissement de coupure
Il est possible de désactiver le préavertissement de coupure à tout moment car il peut pénaliser la durée de vie des lampes.
Pour désactiver le préavertissement de coupure :
Tournez le sélecteur dans le sens des aiguilles d'une montre pour l'amener sur la durée souhaitée entre 1 et 15 mn. Appuyez sur la touche pendant plus de 3 secondes, jusqu'à ce que la LED d'entrée s'allume. Appuyez brièvement sur la touche manuelle, la LED de sortie s'éteint.
Activer le préavertissement de coupure :
- Appuyez à nouveau sur la touche manuelle, la LED de sortie s'éteint.
Mémoriser le préavertissement de coupure :
Appuyez à nouveau pendant 3 secondes sur la touche manuelle jusqu'à ce que les LED s'éteignent.
