LUXA 103-360 AP - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge passif (PIR) pour montage au plafond
Marque	THEBEN
Modèle	LUXA 103-360 AP (1 canal) / LUXA 103-360/2 AP (2 canaux)
Alimentation	230 V~ +10% / -15%, 50-60 Hz
Consommation propre	5 VA (1 canal) / 8 VA (2 canaux)
Plage de luminosité réglable	10 à 2 000 Lux
Zone de détection	360° circulaire, diamètre de 4 à 7 m (réglable) à 2,5 m de hauteur
Hauteur de montage recommandée	2,0 à 3,0 m
Durée d'enclenchement (canal éclairage)	Impulsion (1 s) / Test (2 s) / 5 s à 20 min
Durée d'enclenchement (canal présence/CVC, modèle 2 canaux)	10 s à 60 min (réglable en continu)
Puissance de commutation (charge résistive)	10 A / 250 V~
Puissance de commutation (tube fluorescent)	3 AX (cos φ = 0,3)
Charge lampe à incandescence/halogène	1 000 W
Charge tube fluorescent (ballast compensé)	400 VA (42 μF)
Degré de protection	IP 40
Classe de protection	II (en cas de montage conforme)
Température de service	0 °C à +45 °C
Type de montage	En saillie au plafond
Fonctions principales	Commande automatique d'éclairage, détection de présence, mesure de lumière mixte, réglage de seuil de luminosité et temporisation, fonction impulsion, protection des réglages par cache, installation simplifiée (socle encastrable)
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec. Ne pas utiliser de solvants ou de produits abrasifs. Vérifier périodiquement le fonctionnement.
Sécurité	Installation par un électricien qualifié. Respecter la classe de protection II. Débrancher l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Pas de pièces détachées prévues. En cas de panne, remplacer l'appareil.

FOIRE AUX QUESTIONS - LUXA 103-360 AP THEBEN

Quelle est la hauteur de montage recommandée pour le détecteur LUXA 103-360 AP ?

La hauteur de montage recommandée est comprise entre 2,0 et 3,0 m pour une détection optimale. La zone de détection est de 360° avec un diamètre pouvant atteindre 7 m à 2,5 m de hauteur.

Comment régler le seuil de luminosité et la temporisation ?

Les réglages s'effectuent via des potentiomètres situés sous le cache du capteur. Le potentiomètre Lux règle le seuil de luminosité (10 à 2000 Lux), le potentiomètre Time règle la durée d'éclairage (5 s à 20 min ou impulsion/test). Pour le modèle à 2 canaux, un réglage supplémentaire pour le canal CVC est disponible.

Puis-je réduire la zone de détection ?

Oui, la largeur de détection est réglable en continu via le potentiomètre Meter. Vous pouvez ainsi limiter le diamètre de détection de 7 m à environ 4 m.

Ce détecteur fonctionne-t-il avec des lampes LED ?

Le détecteur est conçu pour commander des lampes à incandescence, halogènes et tubes fluorescents. Pour les lampes LED, vérifiez la compatibilité électrique : la puissance de commutation maximale est de 10 A (résistif) et 3 AX pour les charges fluorescentes. Certaines LED peuvent nécessiter un relais intermédiaire.

Comment installer le détecteur au plafond ?

Utilisez le socle encastrable fourni, fixez-le au plafond à l'aide des vis adaptées. Le câblage peut se faire par l'arrière ou le côté. Raccordez les fils selon le schéma : phase (L), neutre (N) et la charge d'éclairage. Le modèle 2 canaux possède des bornes supplémentaires pour le CVC.

Le détecteur dispose-t-il d'une fonction test ?

Oui, en tournant le potentiomètre Time sur la position TEST (2 s), le détecteur commute brièvement lors de chaque détection, ce qui permet de vérifier le réglage de la zone de détection.

Que faire si le détecteur reste allumé en permanence ?

Vérifiez d'abord le réglage du seuil de luminosité (Lux) : s'il est trop haut, le détecteur peut ne pas détecter la luminosité ambiante. Assurez-vous également que la temporisation (Time) n'est pas réglée sur une valeur trop longue. Enfin, vérifiez qu'aucune source de chaleur (radiateur, climatisation) ne déclenche le détecteur.

Puis-je utiliser un interrupteur manuel en complément ?

Oui, un commutateur manuel peut être câblé en série avec le détecteur pour forcer l'éclairage permanent si nécessaire. Le schéma d'installation est fourni dans la notice.

Quelle est la différence entre le modèle AP et AP/2 ?

Le modèle LUXA 103-360 AP possède un seul canal (uniquement éclairage) tandis que le LUXA 103-360/2 AP dispose de deux canaux : un pour l'éclairage et un second pour la commande de systèmes de chauffage, ventilation ou climatisation (CVC) avec une temporisation réglable séparément.

Le détecteur est-il adapté pour une utilisation en extérieur ?

Non, le degré de protection est IP 40, ce qui signifie qu'il est protégé contre les corps solides de plus de 1 mm mais pas contre l'eau. Il est conçu pour une utilisation en intérieur uniquement (couloirs, entrepôts, salles de réunion, etc.).

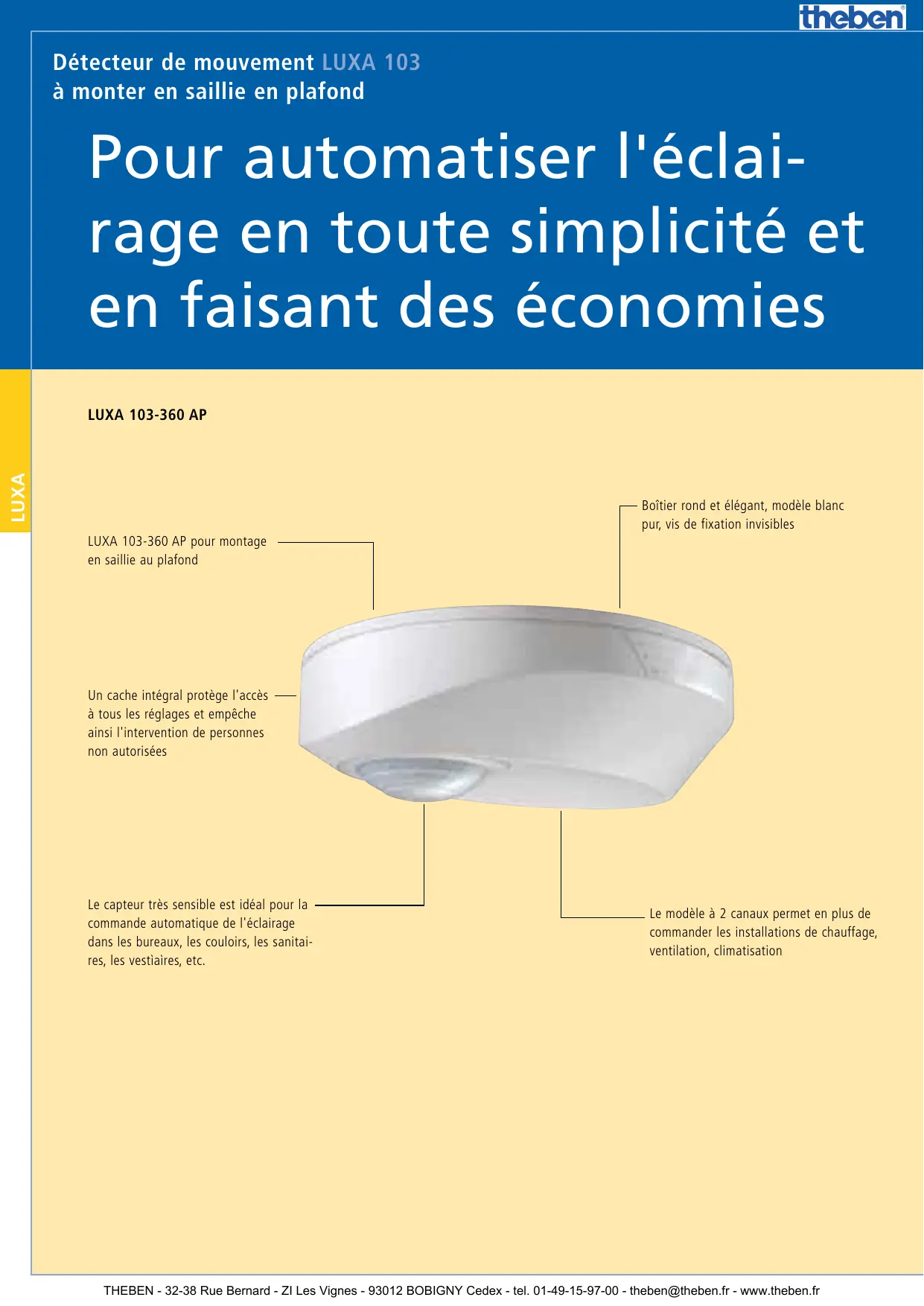

MODE D'EMPLOI LUXA 103-360 AP THEBEN

Pour automatiser l'éclairage en toute simplicité et en faisant des économies

LUXA 103-360 AP

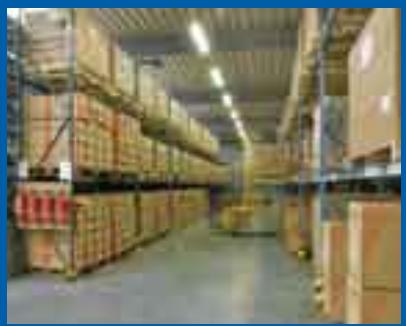

Dans les couloirs des entreprises ou des salles d'archives, certaines zones sont plus fréquentées que d'autres. Certains passages sont même très rarement empruntés. L'adaptation aux besoins de la commande automatique de l'éclairage convient parfaitement à ces conditions. Étant donné qu'il y a toujours des choses à transporter dans un entrepôt, il peut s'avérer très pratique que l'éclairage s'allume et s'éteigne automatiquement en fonction des besoins, sans aucun risque de laisser la lumière allumée.

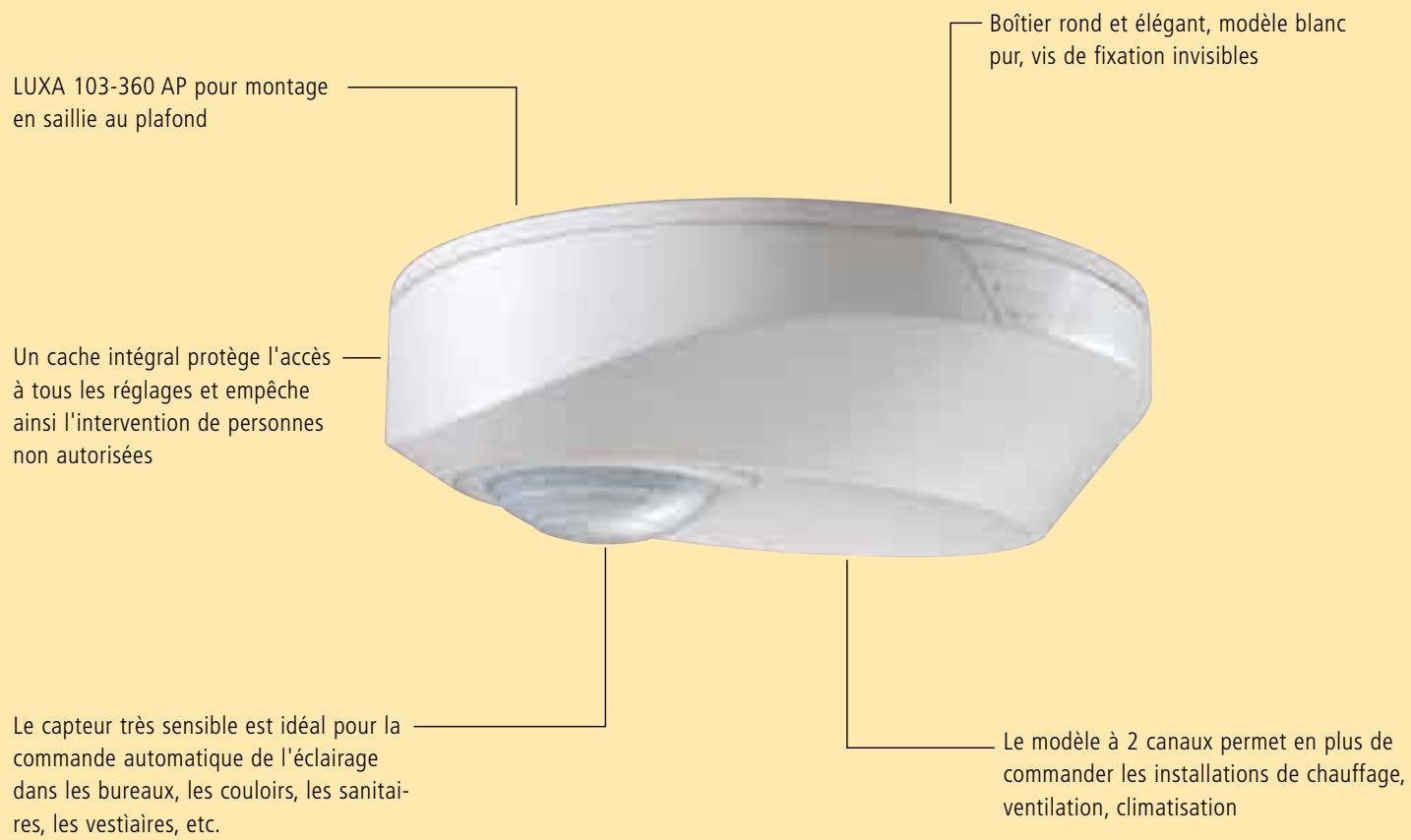

Les détecteurs de mouvement LUXA 103-360 AP convenent parfaitement à la commande de l'éclairage automatique de surfaces importantes, à des fins de surveillance intérieure. Le modèle à 2 canaux permet en plus de commander les installations de chauffage, ventilation, climatisation.

LUXA 103-360 AP à un canal. Les potentiomètres situés sous le cache du capteur sont protégés pour éviter tout réglage par des personnes non autorisées.

Réglage précis du seuil de luminosité (Lux), de la durée d'éclairage (Time) et de la largeur de détection (Meter).

Socle encastrable pour un montage simple et rapide au plafond, ainsi qu'un raccordement sécurisé. Introduction des câbles par le côté ou l'arrière de l'appareil.

LUXA 103-360/2 AP à deux canaux. Le réglage s'effectue sous le cache du capteur grâce à 4 potentiomètres.

Réglage précis du seuil de luminosité (Lux), de la durée d'éclairage (Time), de la fonction Test/Impulsions et de la largeur de détection (Meter). Il est possible de régler séparément l'intervalle de commutation du deuxième canal pour les installations de chauffage, ventilation ou climatisation.

Socle encastrable pour un montage simple et rapide du modèle à 2 canaux. Nombreuses possibilités de fixation grâce aux trous déjà percés.

Détecteur de mouvement LUXA 103 à monter en saillie en plafond

LUXA 103-360 AP

LUXA 103-360/2 AP

Détecteur de mouvement LUXA 103-360 AP

• Détecteur de mouvement passif-infrarouge pour montage au plafond Commande d'éclairage automatique en fonction de la présence et de la luminosité
• Zone de détection importante d'un diamètre max. de 7 m lors d'un montage à 2,5 m de haut
• Mesure de lumière mixte idéale pour commander des lampes fluorescentes, à incandescence et à halogène
• Possibilité de mise en service immédiate grâce aux prééglages en usine
• Commande d'éclairage avec seuil de luminosité et temporisation au déclenchement réglables
• Réduction possible de la sensibilité en limitant la zone de détection
• Réglage interspectif impossible grâce à la protection des éléments de réglage par le cache
• Montage d'une seule main du socle encastrable avec des vis impossibles
• Possibilité de sélectionner en plus la fonction Impulsions pour combiner, par exemple, des minutes d'escaliers (ELPA), la gestion technique de bâtiments ou des commandes API

Détecteur de mouvement LUXA 103-360/2 AP

• Fonctions identiques, mais modèle à 2 canaux
• Deuxième relais dédié à la commande CVC, en fonction de la présence, libre de potentiel Commande CVC avec temporisation au déclenchement réglable

Schémas d'installation: LUXA 103-360 AP avec commutateur manuel en option pour l'éclairage permanent

LUXA 103-360/2 AP avec commutateur manuel en option et commande de chauffage ou de ventilation selon la salle

Zone transversale par rapport au détecteur Zone frontale par rapport au détecteur

Caracteristiques techniques :	LUXA 103-360 AP	LUXA 103-360/2 AP
Tension de service	230 V~ +10 %/-15 %	230 V~ +10 %/-15 %
Fréquence	50 à 60 Hz	50 à 60 Hz
Plage de luminosité	10 à 2 000 Lux (réglable en continu)	10 à 2 000 Lux (réglable en continu)
Consommation propre	5 VA typ.	8 VA typ.
Canaux	1	2
Contact	contact à fermeture (μ)	contact à fermeture (μ)
Puisance de commutation (cos φ = 1 charge ohmique)	10 A	10 A
Puisance de commutation (cos φ = 0,3 tube fluorescent)	3 AX	3 AX
Charge de lampe à incandescence	1 000 W	1 000 W
Charge de lampe halogène	1 000 W	1 000 W
Tubes fluo. ballast à faibles pertes (compensés)	400 VA (42 μF)	400 VA (42 μF)
Contact Présence (CVC, D1-D2)		5 A (cos φ = 1), 250 Vca ou 30 Vcc
Zone de détction, hauteur de montage de 2,5 m	360° circulaire	360° circulaire
Personnes en déplacement	env. Ø = 4 à 7 m (réglable en continu)	env. Ø = 4 à 7 m (réglable en continu)
Hauteur de montage	2,0 à 3,0 m	2,0 à 3,0 m
Plage de réglage de la luminosité (Lux)	10 à 2 000 (réglable en continu)	10 à 2 000 (réglable en continu)
Durée d'enclenchement du canal Éclairage	Impulsion (1 s)/TEST (2 s)/5 s à 20 min	Impulsion (1 s)/TEST (2 s)/5 s à 20 min
Durée d'enclenchement du canal Présence (CVC)		10 s à 60 min (réglable en continu)
Degré de protection selon la norme EN 60529	IP 40	IP 40
Classe de protection selon la norme EN 60669-2-1	II, en cas de montage conforme	II, en cas de montage conforme
Plage de température de service	0 °C à + 45 °C	0 °C à + 45 °C
Type de montage	en saillie au plafond	en saillie au plafond
N° de référence de l'appareil	103 0 020	103 0 021

Plans d'encombrement (mm) :
