Type de produit	Détecteur de mouvement passif-infrarouge pour montage au plafond
Modèle	LUXA 103-360 2 AP (2 canaux)
Alimentation	230 V~ +10%/-15%, 50-60 Hz
Consommation propre	8 VA typ.
Canaux	2 (1 éclairage, 1 présence/CVC)
Contact	Contact à fermeture (μ)
Puissance de commutation (ohmique)	10 A
Puissance de commutation (fluo)	3 AX (cos φ = 0.3)
Charge max lampe incandescence/halogène	1 000 W
Zone de détection	360° circulaire, diamètre 4 à 7 m (réglable) à 2,5 m de hauteur
Hauteur de montage	2,0 à 3,0 m
Plage de luminosité	10 à 2 000 Lux (réglable en continu)
Temporisation éclairage	Impulsion (1 s) / Test (2 s) / 5 s à 20 min
Temporisation présence (CVC)	10 s à 60 min (réglable en continu)
Fonctions principales	Commande d'éclairage automatique; seuil de luminosité et temporisation réglables; réduction de sensibilité; fonction impulsion pour minutes d'escalier; deuxième canal pour CVC
Réglages	Seuil de luminosité (Lux), durée d'éclairage (Time), largeur de détection (Meter), fonction Test/Impulsions, temporisation CVC séparée
Degré de protection	IP 40
Classe de protection	II (en cas de montage conforme)
Température de service	0 °C à +45 °C
Type de montage	En saillie au plafond
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Installation par un électricien qualifié. Couper l'alimentation avant toute intervention. Respecter les normes électriques en vigueur.
Pièces détachées et réparabilité	Aucune pièce détachable spécifique. En cas de défaut, remplacer l'appareil.
Informations générales	Marque : THEBEN | Référence : 103 0 021 | Catégorie : Détecteur de mouvement

FOIRE AUX QUESTIONS - LUXA 103-360 2 AP THEBEN

Comment régler le seuil de luminosité (Lux) ?

Tournez le potentiomètre Lux situé sous le cache du capteur pour ajuster le seuil de 10 à 2000 Lux. Un réglage bas permet une activation même en faible luminosité.

Comment ajuster la durée d'éclairage ?

Utilisez le potentiomètre Time. La temporisation peut être réglée de 5 secondes à 20 minutes, ou sur mode impulsion (1 s) ou test (2 s).

Quelle est la zone de détection ?

Le détecteur couvre un angle de 360° avec un diamètre de 4 à 7 mètres à une hauteur de montage de 2,5 m. La largeur peut être réduite via le potentiomètre Meter.

Peut-on utiliser ce détecteur en extérieur ?

Non, ce modèle est conçu pour un usage intérieur (IP40). Il ne résiste pas aux intempéries.

Comment installer l'appareil au plafond ?

Fixez le socle encastrable au plafond avec les vis fournies. Passez les câbles par le côté ou l'arrière, puis enclenchez le détecteur sur le socle.

Que faire si la lumière ne s'allume pas ?

Vérifiez l'alimentation (230 V~), le réglage du seuil de luminosité (Lux) et la temporisation. Assurez-vous que le détecteur n'est pas obstrué.

Comment utiliser la fonction Impulsion ?

Réglez le potentiomètre Time sur la position Impulsion (1 s). Cette fonction est utile pour commander des minutes d'escalier (ELPA) ou des API.

À quoi sert le deuxième canal ?

Le deuxième canal (CVC) permet de commander un système de chauffage, ventilation ou climatisation en fonction de la présence, avec une temporisation réglable de 10 s à 60 min.

Comment réinitialiser les réglages d'usine ?

Il n'y a pas de réinitialisation dédiée. Ajustez manuellement les potentiomètres aux valeurs souhaitées. Les préréglages usine sont : Lux ~500, Time ~5 min, Meter max.

Le détecteur peut-il commander des lampes LED ?

Oui, mais vérifiez la puissance de commutation. Pour des charges LED, utilisez un contacteur adapté si la puissance dépasse les spécifications.

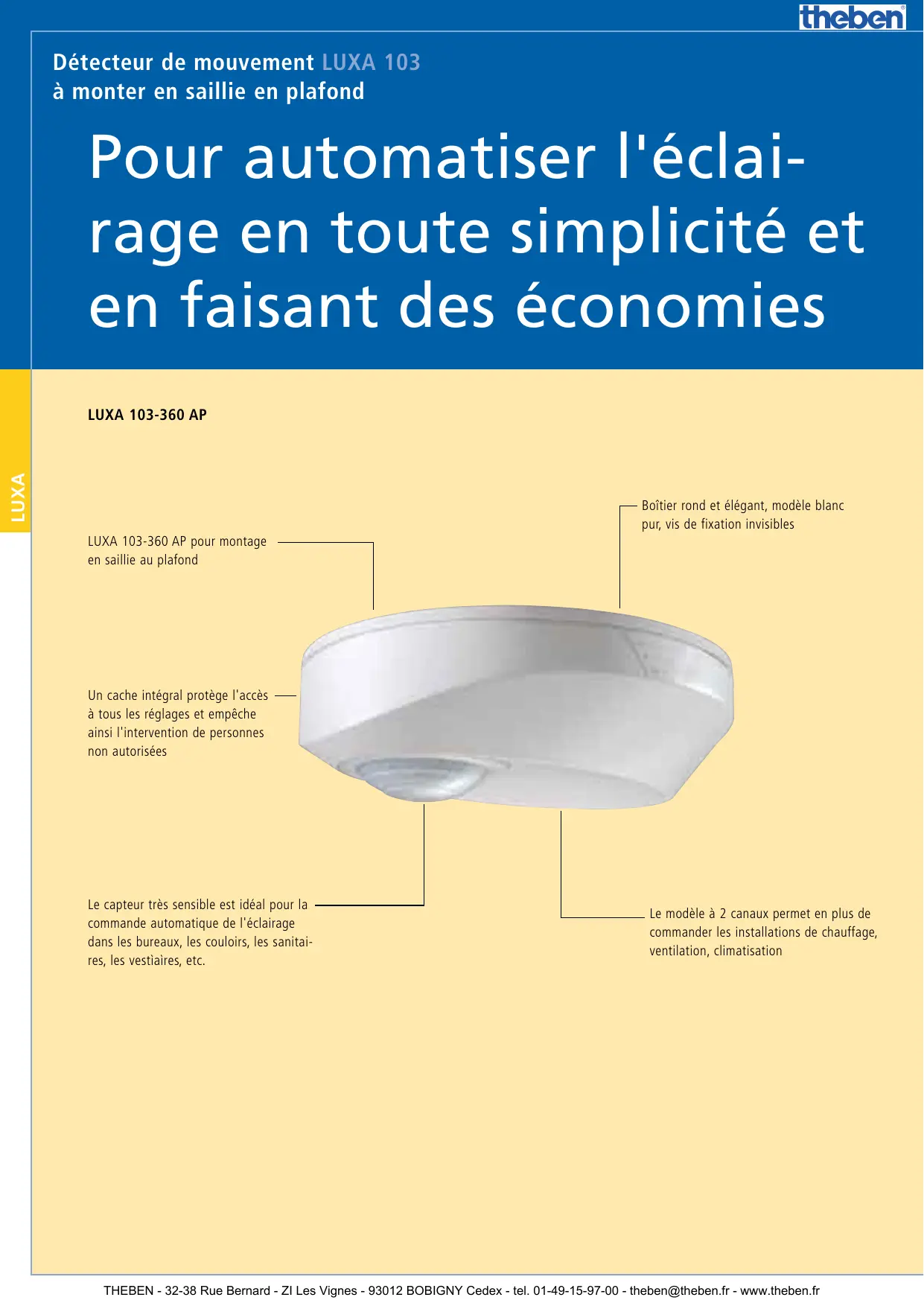

MODE D'EMPLOI LUXA 103-360 2 AP THEBEN

Pour automatiser l'éclairage en toute simplicité et en faisant des économies

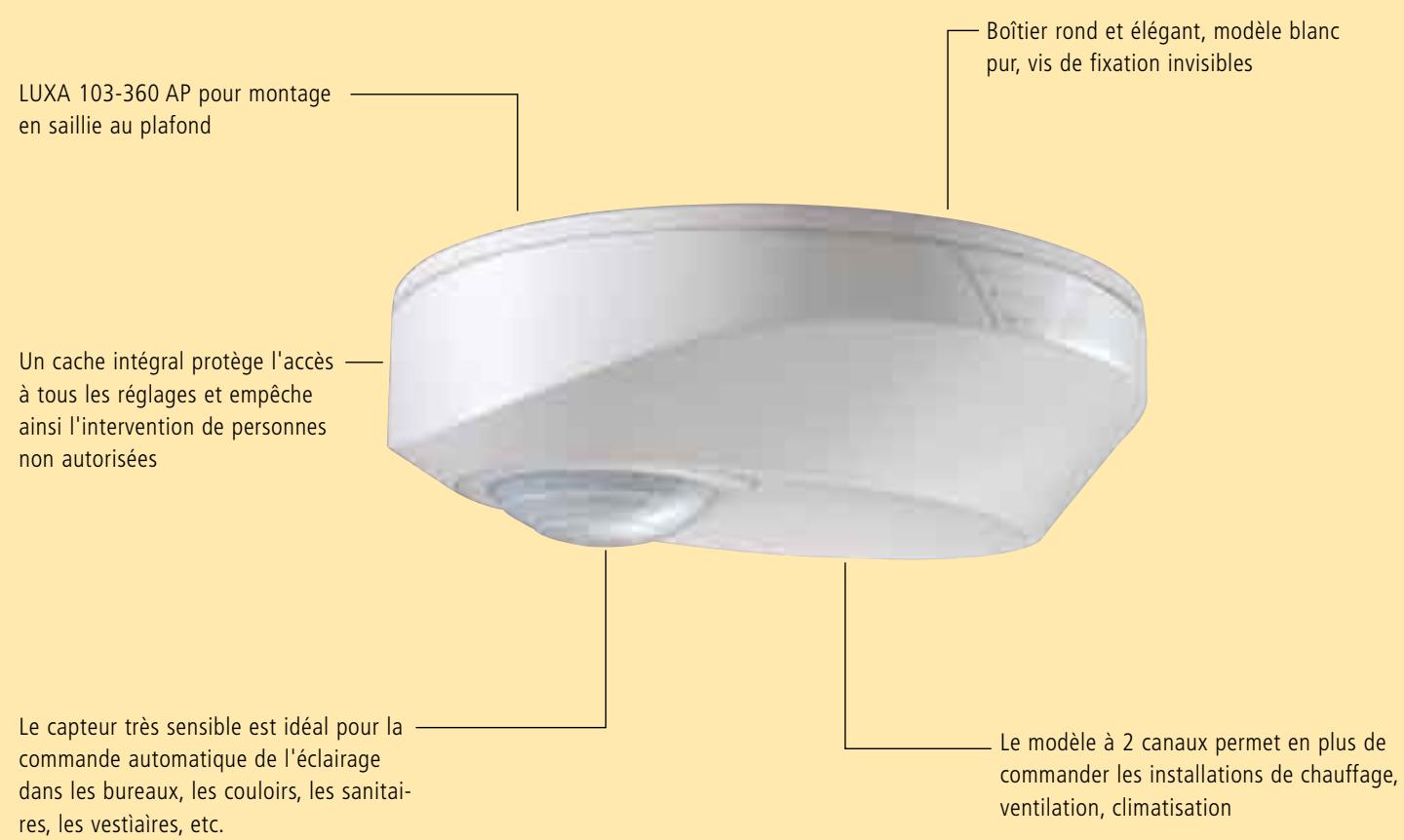

LUXA 103-360 AP

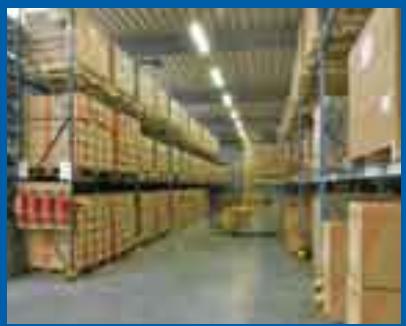

Dans les couloirs des entreprises ou des salles d'archives, certaines zones sont plus fréquentées que d'autres. Certains passages sont même très rarement empruntés. L'adaptation aux besoins de la commande automatique de l'éclairage convient parfaitement à ces conditions. Étant donné qu'il y a toujours des choses à transporter dans un entrepôt, il peut s'avérer très pratique que l'éclairage s'allume et s'éteigne automatiquement en fonction des besoins, sans aucun risque de laisser la lumière allumée.

Les détecteurs de mouvement LUXA 103-360 AP conviennent parfaitement à la commande de l'éclairage automatique de surfaces importantes, à des fins de surveillance intérieure. Le modèle à 2 canaux permet en plus de commander les installations de chauffage, ventilation, climatisation.

LUXA 103-360 AP à un canal. Les potentiomètres situés sous le cache du capteur sont protégés pour éviter tout réglage par des personnes non autorisées.

Réglage précis du seuil de luminosité (Lux), de la durée d'éclairage (Time) et de la largeur de détection (Meter).

Socle encastrable pour un montage simple et rapide au plafond, ainsi qu'un raccordement sécurisé. Introduction des câbles par le côté ou l'arrière de l'appareil.

LUXA 103-360/2 AP à deux canaux. Le réglage s'effectue sous le cache du capteur grâce à 4 potentiomètres.

Réglage précis du seuil de luminosité (Lux), de la durée d'éclairage (Time), de la fonction Test/Impulsions et de la largeur de détection (Meter). Il est possible de régler séparément l'intervalle de commutation du deuxième canal pour les installations de chauffage, ventilation ou climatisation.

Socle encastrable pour un montage simple et rapide du modèle à 2 canaux. Nombreuses possibilités de fixation grâce aux trous déjà percés.

Détecteur de mouvement LUXA 103 à monter en saillie en plafond

LUXA 103-360 AP

LUXA 103-360/2 AP

Détecteur de mouvement LUXA 103-360 AP

• Détecteur de mouvement passif-infrarouge pour montage au plafond Commande d'éclairage automatique en fonction de la présence et de la luminosité
• Zone de détection importante d'un diamètre max. de 7 m lors d'un montage à 2,5 m de haut
• Mesure de lumière mixte idéale pour commander des lampes fluorescentes, à incandescence et à halogène
• Possibilité de mise en service immédiate grâce aux prééglages en usine
• Commande d'éclairage avec seuil de luminosité et temporisation au déclenchement réglables
• Réduction possible de la sensibilité en limitant la zone de détection
• Réglage interspectif impossible grâce à la protection des éléments de réglage par le cache
• Montage d'une seule main du socle encastrable avec des vis impossibles
• Possibilité de sélectionner en plus la fonction Impulsions pour combiner, par exemple, des minutes d'escaliers (ELPA), la gestion technique de bâtiments ou des commandes API

Détecteur de mouvement LUXA 103-360/2 AP

• Fonctions identiques, mais modèle à 2 canaux
• Deuxième relais dédié à la commande CVC, en fonction de la présence, libre de potentiel Commande CVC avec temporisation au déclenchement réglable

Schémas d'installation: LUXA 103-360 AP avec commutateur manuel en option pour l'éclairage permanent

LUXA 103-360/2 AP avec commutateur manuel en option et commande de chauffage ou de ventilation selon la salle

Zone transversale par rapport au détecteur Zone frontale par rapport au détecteur

Caracteristiques techniques :	LUXA 103-360 AP	LUXA 103-360/2 AP
Tension de service	230 V~ +10 %/-15 %	230 V~ +10 %/-15 %
Fréquence	50 à 60 Hz	50 à 60 Hz
Plage de luminosité	10 à 2 000 Lux (réglable en continu)	10 à 2 000 Lux (réglable en continu)
Consommation propre	5 VA typ.	8 VA typ.
Canaux	1	2
Contact	contact à fermeture (μ)	contact à fermeture (μ)
Puisance de commutation (cos φ = 1 charge ohmique)	10 A	10 A
Puisance de commutation (cos φ = 0,3 tube fluorescent)	3 AX	3 AX
Charge de lampe à incandescence	1 000 W	1 000 W
Charge de lampe halogène	1 000 W	1 000 W
Tubes fluo. ballast à faibles pertes (compensés)	400 VA (42 μF)	400 VA (42 μF)
Contact Présence (CVC, D1-D2)		5 A (cos φ = 1), 250 Vca ou 30 Vcc
Zone de détction, hauteur de montage de 2,5 m	360° circulaire	360° circulaire
Personnes en déplacement	env. Ø = 4 à 7 m (réglable en continu)	env. Ø = 4 à 7 m (réglable en continu)
Hauteur de montage	2,0 à 3,0 m	2,0 à 3,0 m
Plage de réglage de la luminosité (Lux)	10 à 2 000 (réglable en continu)	10 à 2 000 (réglable en continu)
Durée d'enclenchement du canal Éclairage	Impulsion (1 s)/TEST (2 s)/5 s à 20 min	Impulsion (1 s)/TEST (2 s)/5 s à 20 min
Durée d'enclenchement du canal Présence (CVC)		10 s à 60 min (réglable en continu)
Degré de protection selon la norme EN 60529	IP 40	IP 40
Classe de protection selon la norme EN 60669-2-1	II, en cas de montage conforme	II, en cas de montage conforme
Plage de température de service	0 °C à + 45 °C	0 °C à + 45 °C
Type de montage	en saillie au plafond	en saillie au plafond
N° de référence de l'appareil	103 0 020	103 0 021

Plans d'encombrement (mm):
