LUXA 103-360 - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement
Caractéristiques techniques principales	Détection à infrarouge passif, angle de détection de 360°, portée jusqu'à 12 mètres
Alimentation électrique	230 V AC
Dimensions approximatives	Ø 100 mm, hauteur 60 mm
Poids	300 g
Compatibilités	Compatible avec les ampoules LED, halogènes et fluorescentes
Tension	230 V
Puissance	Max 2000 W pour les lampes incandescentes, 1000 W pour les lampes fluorescentes
Fonctions principales	Réglage de la sensibilité, du temps d'éclairage, et de l'angle de détection
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité limitée selon les dommages
Sécurité	Conforme aux normes de sécurité électrique, installation recommandée par un professionnel
Informations générales utiles	Idéal pour l'éclairage extérieur et intérieur, détecte les mouvements humains pour activer l'éclairage

FOIRE AUX QUESTIONS - LUXA 103-360 THEBEN

Comment régler la sensibilité du capteur de mouvement sur le THEBEN LUXA 103-360 ?

Utilisez le potentiomètre situé sur le capteur pour ajuster la sensibilité. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Pourquoi le THEBEN LUXA 103-360 ne détecte-t-il pas les mouvements ?

Vérifiez si le capteur est installé dans un endroit approprié, loin des sources de chaleur ou des objets en mouvement. Assurez-vous également que la sensibilité est correctement réglée.

Comment ajuster le temps d'éclairage du THEBEN LUXA 103-360 ?

Le temps d'éclairage peut être réglé à l'aide du potentiomètre dédié. Tournez-le pour sélectionner la durée souhaitée, allant de quelques secondes à plusieurs minutes.

Le THEBEN LUXA 103-360 fonctionne-t-il en extérieur ?

Oui, le THEBEN LUXA 103-360 est conçu pour une utilisation en extérieur, mais il doit être installé à l'abri des intempéries directes.

Comment vérifier si le THEBEN LUXA 103-360 est alimenté ?

Vérifiez l'indicateur LED sur le boîtier. Si l'indicateur est allumé, le dispositif est alimenté. Sinon, vérifiez les connexions électriques.

Que faire si le THEBEN LUXA 103-360 émet des fausses alarmes ?

Assurez-vous que le capteur est correctement orienté et qu'il n'y a pas d'objets en mouvement dans son champ de détection. Vérifiez également la sensibilité du capteur.

Comment effectuer une réinitialisation du THEBEN LUXA 103-360 ?

Pour réinitialiser l'appareil, coupez l'alimentation électrique pendant quelques secondes, puis remettez-la en marche.

Le THEBEN LUXA 103-360 est-il compatible avec les lampes LED ?

Oui, le THEBEN LUXA 103-360 est compatible avec les lampes LED, mais assurez-vous que les lampes utilisées sont adaptées à un usage avec des détecteurs de mouvement.

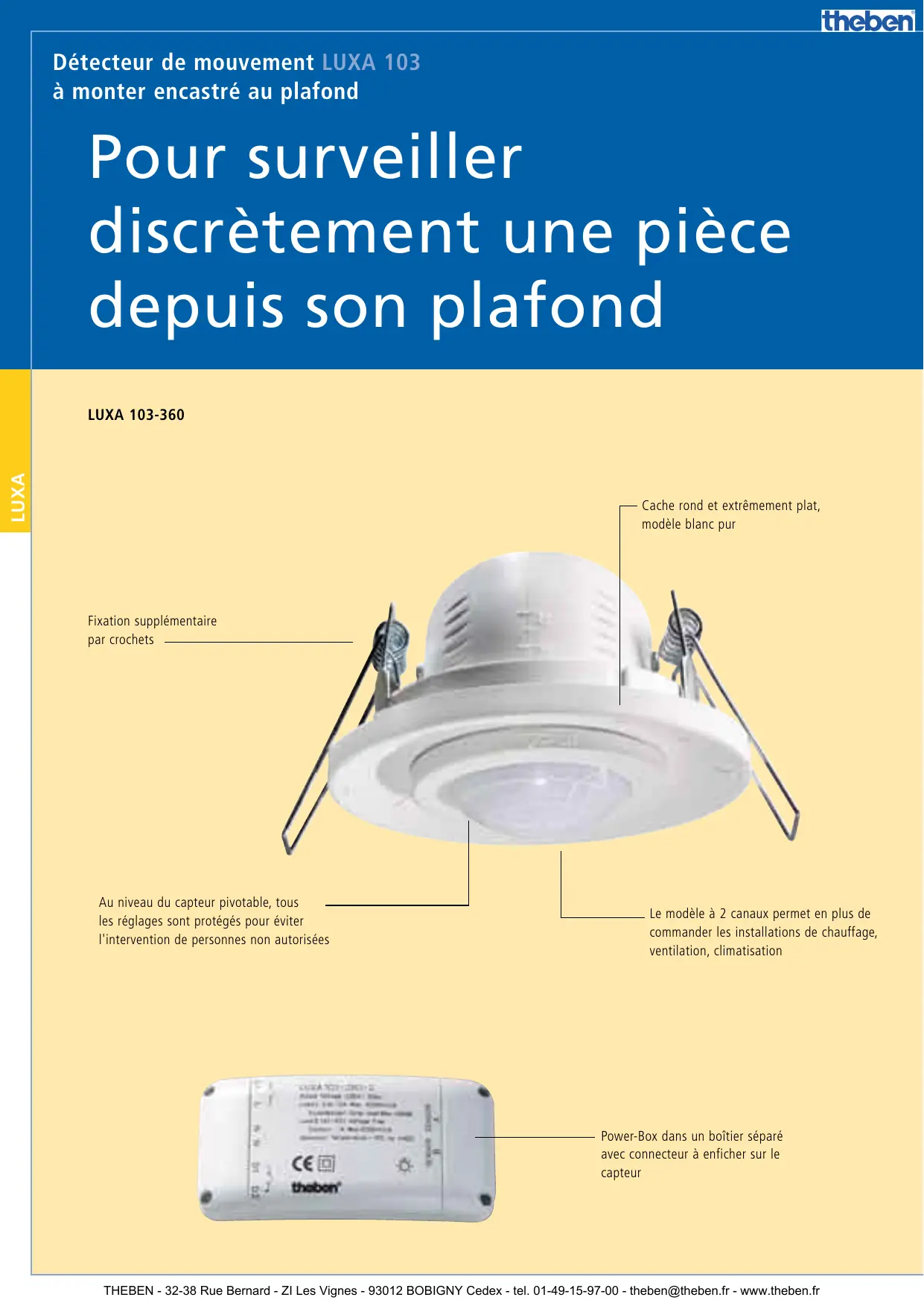

MODE D'EMPLOI LUXA 103-360 THEBEN

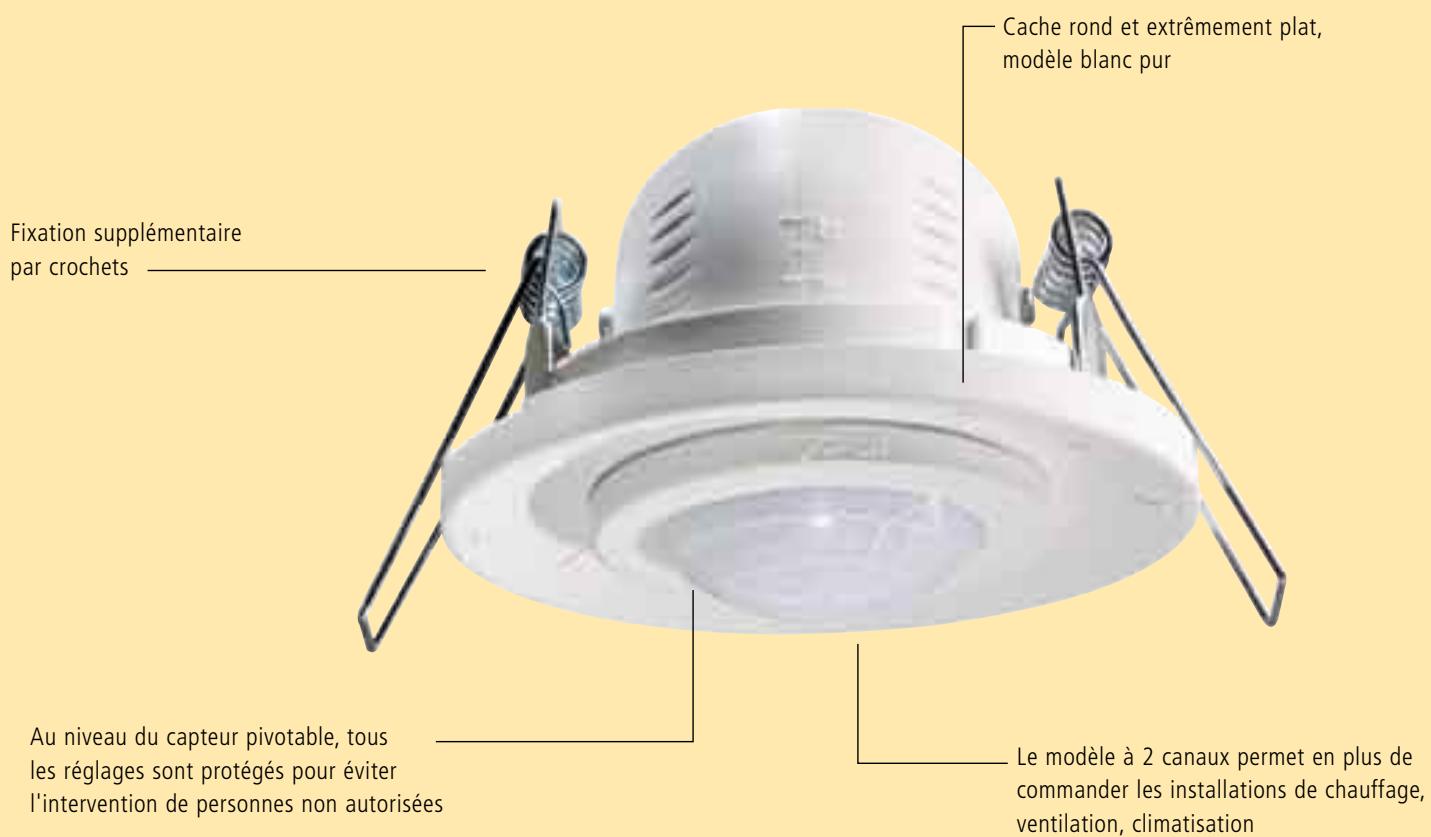

Pour surveiller discrètement une pièce depuis son plafond

LUXA 103-360

Power-Box dans un boîtier séparé avec connecteur à enficher sur le capteur

Le détecteur LUXA 103-360/2 ne se limite pas à commander l'éclairage lorsqu'il fait nuit. Il commande également la climatisation en cas d'absence, se charge de réguler la température ambiantee et d'économiser l'énergie en votre absence et le week-end.

Les détecteurs de mouvement LUXA 103-360 conviennent parfaitement à la commande de l'éclairage automatique de surfaces importantes, à des fins de surveillance intérieure.

LUXA 103-360 à un canal. Le réglage s'effectue sous le cache du capteur grâce à 3 potentiomètres dédiés à la luminosité (Lux), à la durée d'éclairage (Time) et à la largeur de détection (Meter).

La Power-Box avec bloc d'alimentation et 1 relais est branchée à l'aide d'un câble de raccordement sur le capteur, avec un connecteur verrouillable.

La fixation du capteur au plafond est sécurisée par 2 bornes à ressort. Diamètre de perçage : 65 à 68 mm, épaisseur de paroi jusqu'à 25 mm.

LUXA 103-360/2 à deux canaux. Le réglage s'effectue sous le cache du capteur grâce à 4 potentiomètres dédiés au seuil de luminosité (Lux), à la durée d'éclairage (Time) et à la largeur de détection (Meter).

La Power-Box à 2 canaux avec bloc d'alimentation et 2 relais est branchée à l'aide d'un câble de raccordement (30~cm) sur le capteur, avec un connecteur verrouillable. Le deuxième canal ne réagit qu'à la présence, indépendamment de la luminosité.

Une Power-Box séparée dotée d'un connecteur à enrichir sur le capteur permet de procéder au montage à l'étape du gros œuvre ou plus tard, en l'encastrant dans la découpe au plafond (Ø = 65 mm).

Détecteur de mouvement LUXA 103 à monter encastré au plafond

LUXA 103-360

LUXA 103-360/2

Détecteur de mouvement LUXA 103-360

• Petit détecteur de mouvement passif-infrarouge très discret à encastrer au plafond. Commande d'éclairage automatique en fonction de la présence et de la luminosité. Zone de détection importante d'un diamètre max. de 7 m lors d'un montage à 2,5 m de haut.
• Tête de capteur orientable à la verticale par incréments vers le bas, ce qui permet d'ajuster la zone de détection et d'éviter ainsi les activations inutiles
• Mesure de lumière mixte idéale pour commander des lampes fluorescentes, à incandescence et à halogène
• Possibilité de mise en service immédiate grâce aux prérégliages en usine
• Commande d'éclairage avec seuil de luminosité et temporisation au déclenchement réglables
• Réduction possible de la sensibilité en limitant la zone de détection
• Découpe au plafond de 65 à 68 mm de diamètre Appareil à encastrer dans des plafonds suspendus (indice de protection IP 40) Fixation simple grâce à 2 crochets
• Système constitué d'une Power-Box et d'un capteur avec câble de raccordement enfichable
• Retrait aisé du capteur lors de travaux de peinture et remise en place simple à la fin des travaux
• Réglage intermittent impossible grâce à la protection des éléments de réglage par le cache
• Bornes à vis et bornier de belles dimensions pour un montage rapide
• Possibilité de sélectionner en plus la fonction Impulsions pour combiner, par exemple, des minutes d'escaliers (ELPA), la gestion technique de BATIMENTS ou des commandes API

Détecteur de mouvement LUXA 103-360/2

• Fonctions identiques, mais modèle à 2 canaux
• Deuxième relais dédié à la commande CVC, en fonction de la présence, libre de potentiel Commande CVC avec temporisation au déclenchement réglable

Schémas d'installation: LUXA 103-360 avec commutateur manuel en option

LUXA 103-360/2 avec commutateurs manuels en option et commande de chauffage ou de ventilation selon la salle

Zone transversale par rapport au détecteur Zone frontale par rapport au détecteur

Caracteristiques techniques :	LUXA 103-360	LUXA 103-360/2
Tension de service	230 V~ +10 %/-15 %	230 V~ +10 %/-15 %
Fréquence	50 à 60 Hz	50 à 60 Hz
Plage de luminosité	10 à 2 000 Lux	10 à 2 000 Lux
Consommation propre	8 VA typ.	12 VA typ.
Canaux	1	2
Contact	contact à fermeture (μ)	contact à fermeture (μ)
Puisance de commutation (cos φ = 1 charge ohmique)	10 A	10 A
Puisance de commutation (cos φ = 0,3 tube fluorescent)	3 AX	3 AX
Charge de lampe à incandescence	1 000 W	1 000 W
Charge de lampe halogène	1 000 W	1 000 W
Tubes fluo. ballast à faibles pertes (compensés)	400 VA (42 μF)	400 VA (42 μF)
Contact Préstance, libre de potentiel (CVC, D1-D2)		5 A (cos φ = 1), 250 Vca ou 24 Vcc
Zone de détction, hauteur de montage de 2,5 m	360° circulaire	360° circulaire
Personnes en déplacement	env. Ø = 4 à 7 m (réglable en continu)	env. Ø = 4 à 7 m (réglable en continu)
Hauteur de montage	2,0 à 3,0 m	2,0 à 3,0 m
Plage de réglage de la luminosité (Lux)	10 à 2 000 (réglable en continu)	10 à 2 000 (réglable en continu)
Durée d'enclenchement du canal Éclairage	Impulsion (1 s)/TEST (2 s)/5 s à 20 min	Impulsion (1 s)/TEST (2 s)/5 s à 20 min
Durée d'enclenchement du canal Préstance (CVC)		10 s/15 min/30 min/60 min (réglable en continu)
Degré de protection selon la norme EN 60529	capteur IP 40, partie puissance IP 20	capteur IP 40, partie puissance IP 20
Classe de protection selon la norme EN 60669-2-1	II, en cas de montage conforme	II, en cas de montage conforme
Plage de température de service	0 °C à + 45 °C	0 °C à + 45 °C
Type de montage	encastré au plafond	encastré au plafond
N° de ↔reference de l'appareil	103 0 010	103 0 011

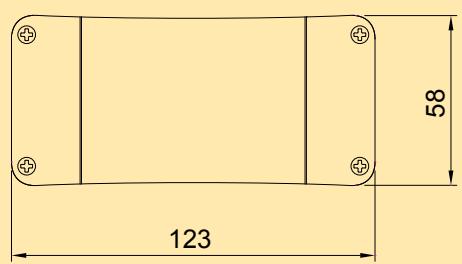

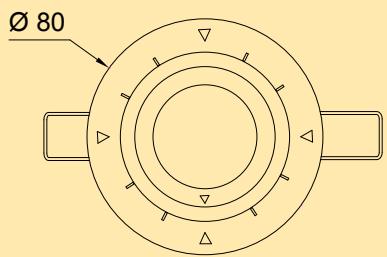

Plans d'encombrement (mm) :
