LUXA 103-200 T - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement encastré (Triac)
Marque	THEBEN
Modèle	LUXA 103-200 T
Tension de service	230 V~ +10% / -10%
Fréquence	50 Hz
Consommation propre	6 VA typ.
Plage de luminosité réglable	10 à 1000 Lux
Angle de détection	200° circulaire
Portée de détection (personnes en déplacement)	1 à 8 m (réglable en continu)
Hauteur de montage recommandée	1,2 à 2,0 m
Durée d'enclenchement réglable	Test 2 s / 20 s à 30 min
Type de contact	Triac
Puissance de commutation (charge ohmique)	2 A / 230 V
Charge lampe à incandescence	25 à 400 W
Charge lampe halogène	25 à 400 W
Degré de protection (EN 60529)	IP 40
Classe de protection (EN 60669-2-1)	II (en cas de montage conforme)
Température de service	0 °C à +45 °C
Type de montage	Encastré au mur
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs ni de solvants.
Sécurité	Débrancher l'alimentation avant toute intervention. Respecter les consignes de montage pour maintenir la classe de protection II.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, remplacer l'appareil.

FOIRE AUX QUESTIONS - LUXA 103-200 T THEBEN

Comment régler le seuil de luminosité ?

Le seuil de luminosité se règle via le potentiomètre Lux situé sous le cache. Tournez-le pour ajuster la sensibilité de 10 à 1000 lux.

Comment ajuster la temporisation ?

La durée d'éclairage se règle via le potentiomètre Time. Il permet de choisir entre une impulsion (1 s), un mode test (2 s) ou une temporisation de 20 s à 30 min.

Comment limiter la zone de détection ?

Vous pouvez restreindre la zone de détection en ajustant les segments fournis. Cela évite les activations intempestives dans les zones non souhaitées.

Peut-on utiliser ce détecteur avec des lampes LED ?

Le LUXA 103-200 T (Triac) est conçu pour des charges résistives ou inductives. Pour les LED, vérifiez la compatibilité avec la puissance minimale (25 W). Utilisez de préférence des lampes à incandescence ou halogènes.

Comment fonctionne le commutateur manuel ?

Tournez la partie supérieure du capteur vers la gauche pour allumer manuellement, vers la droite pour éteindre. La position centrale correspond au mode automatique.

Quelle est la hauteur de montage idéale ?

La hauteur de montage recommandée est comprise entre 1,2 m et 2,0 m pour une portée de détection optimale (jusqu'à 8 m).

Peut-on raccorder plusieurs détecteurs en maître/esclave ?

Oui, jusqu'à 10 appareils peuvent être connectés en maître/esclave ou maître/maître pour élargir la zone de détection.

Quel type de câblage est nécessaire ?

Le raccordement se fait en 2 fils (phase et neutre). Utilisez les bornes à vis fournies, avec une borne double pour le câblage traversant.

Que faire si la lumière ne s'éteint pas ?

Vérifiez le réglage de la temporisation (Time) et le seuil de luminosité (Lux). Assurez-vous que la zone de détection n'est pas trop grande ou qu'il n'y a pas de mouvement permanent.

L'appareil est-il adapté aux rénovations ?

Oui, il remplace facilement les interrupteurs muraux existants. Les crampons de fixation intégrés simplifient le montage encastré.

MODE D'EMPLOI LUXA 103-200 T THEBEN

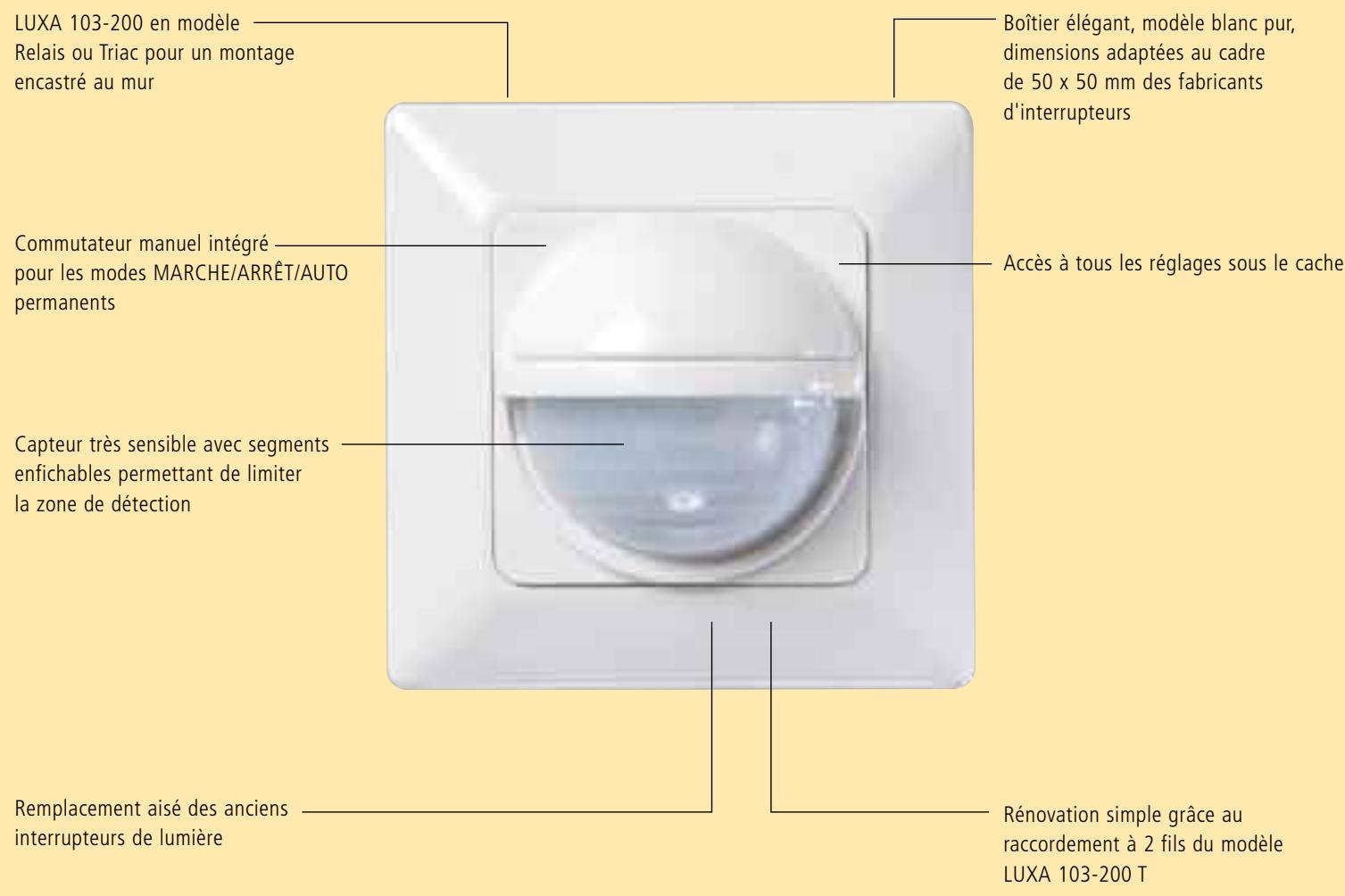

La solution de rénovation idéale pour les couloirs, les escaliers ou les sanitaires

LUXA 103-200

Des escaliers plus sûrs : même si vous avez les mains prises, la lumière s'allume automatiquement. En effet, le capteur intelligent LUXA de Theben sait exactement s'il faut ou non activer l'éclairage. L'installation peut très bien se faire lors d'une rénovation, car ce détecteur de mouvement se monte à la place des anciens interrupteurs muraux ou commutateurs.

Le détecteur de mouvement LUXA 103-200 est particulièrement bien adapté aux rénovations, car il peut se monter à la place des interrupteurs présents dans les couloirs, les cages d'escaliers, les WC, les vestiaires, etc. Il permet de commander les lampes à incandescence et les tubes fluorescents.

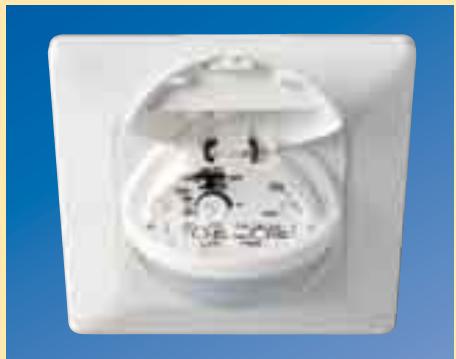

Le réglage du modèle LUXA 103-200 s'effectue sous le cache par le biais de 3 potentiomè ection (Meter), ainsi que d'un avertissement d'interruption activable.

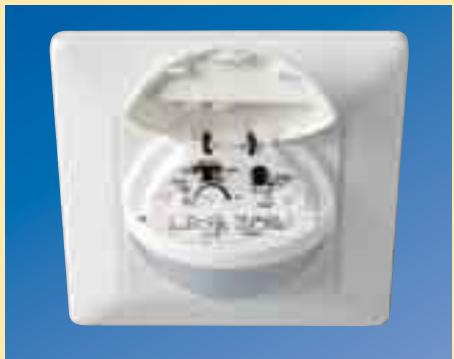

Le réglage du modèle LUXA 103-200 T (Triac) s'effectue sous le cache grâce à 3 potentiomètres dédiés au seuil de luminosité (Lux), à la durée d'éclairage (Time) et à la largeur de détection (Meter).

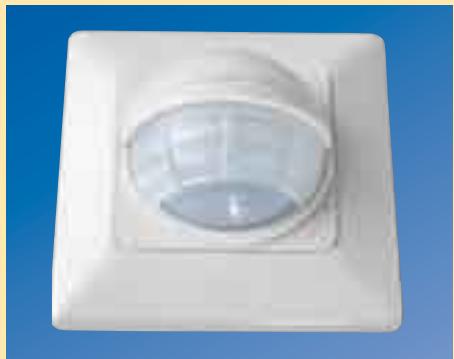

La zone de détection peut être restreinte en ajustant des segments, ce qui évite toute activation inutile.

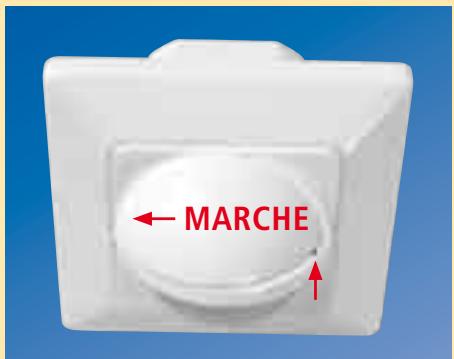

Facile à utiliser avec son commutateur manuel MARCHE/ARRÉT/AUTO de grande taille. Il suffit de tourner la partie supérieure du capteur vers la gauche pour allumer la lumière.

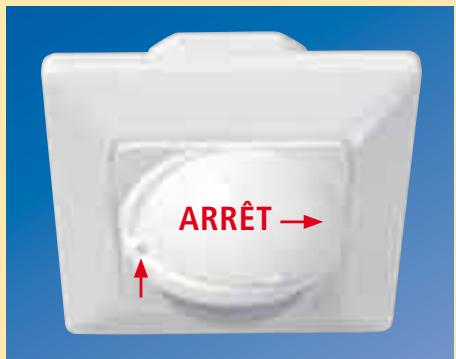

À l'inverse, il suffit de tourner la partie supérieure du capteur vers la droite pour éteindre la lumière. La position centrale correspond au mode automatique.

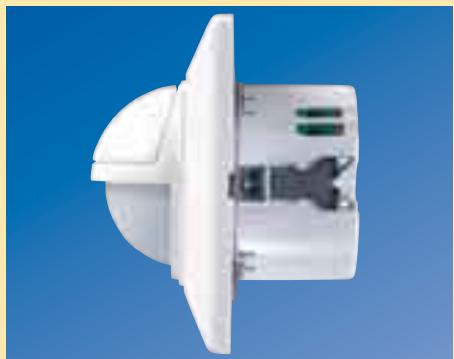

Montage encastré d'une grande simplicité grâce aux crampons de fixation intégrés.

LUXA 103-200

Fonctions

• Compatible avec les interrupteurs des grandes marques, à installer en remplacement des interrupteurs de lumière courants. Commande d'éclairage automatique en fonction de la présence et de la luminosité.
• Zone de détection importante, avec un rayon max. de 8 m lors d'un montage à 1,2 m de haut
• Possibilité de limiter la zone de détection grâce à des segments enrichissables, afin d'éviter les activations inutiles
• Commande d'éclairage avec seuil de luminosité et temporisation au déclenchement réglables
• Réduction possible de la sensibilité en limitant la zone de détection
• Fonction Impulsions intégrée pour commander les interrupteurs d'éclairage des cages d'escaliers, les commandes API, etc.
• Éléments de réglage protégés par un couvercle rabattable
• Commutation manuelle MARCHÉ/ARRÊT/AUTO en décalant simplement le couvercle rabattable
• Possibilité de mise en service immédiate grâce aux prééglages en usine
• Bornes à vis ainsi que borne à double vis pour un câblage traversant simplifié (borne de support)
• Couleur du boîtier: blanc pur

Détecteur de mouvement LUXA 103-200

• Sortie de commutation Éclairage (relais 230 V~)
• Avertissement d'interruption sonore émis 15 secondes avant l'extinction de la lumière
• Élargissement de la zone de détection grâce à la fonction intégrée maître/esclave ou maître/maître en cas d'utilisation de 10 appareils (max.)
• Mesure de lumière mixte idéale pour commander des lampes fluorescentes, à incandescence et à halogène

Raccordement à 2 fils - Sortie de commutation Éclairage (Triac 230 V~) - Mesure de lumière mixte idéale pour commander des lampes à incandescence et à halogène

Schémas de raccordement : LUXA 103-200 avec bouton en option

LUXA 103-200 associé à une minuterie d'escalier (ELPA)

LUXA 103-200 T avec raccordement à 2 fils

LUXA 103-200T: Remplacement d'un interrupteur en cas de va-et-vient. Le deuxième interrupteur servant alors de commutateur manuel.

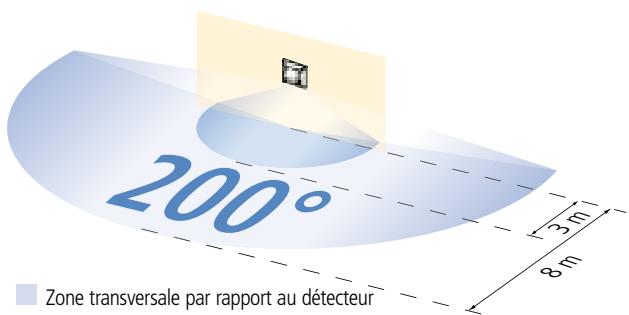

Zone de détention LUXA 103-200 et

Zone frontale par rapport au détecteur

Caracteristiques techniques :	LUXA 103-200	LUXA 103-200 T
Tension de service	230 V~ +10 % / -10 %	230 V~ +10 % / -10 %
Fréquence	50 Hz	50 Hz
Plage de luminosité	10 à 1 000 Lux (réglable en continu)	10 à 1 000 Lux (réglable en continu)
Consommation propre	6 VA typ.	6 VA typ.
Canaux	1	1
Contact	contact à fermeture (μ)	Triac
Puisance de commutation (cos φ = 1 charge ohmique)	10 A	2 A/230 V
Puisance de commutation (cos φ = 0,3 tube fluorescent)	3 AX
Charge de lampe à incandescence	1 000 W	25 à 400 W
Charge de lampe halogène	1 000 W	25 à 400 W
Tubes fluo. ballast à faibles pertes (compensés)	400 VA/42 μF
Zone de détention, hauteur de montage de 1,2 à 2 m	200° circulaire	200° circulaire
Personnes en déplacement	env. 1 à 8 m (réglable en continu)	env. 1 à 8 m (réglable en continu)
Hauteur de montage	1,2 à 2,0 m	1,2 à 2,0 m
Plage de réglage de la luminosité (Lux)	10 à 1 000 (réglable en continu)	10 à 1 000 (réglable en continu)
Durée d'enclenchement du canal Éclairage	Impulsion (1 s)/TEST (2 s)/20 s à 30 min	Test (2 s)/20 s à 30 min
Degré de protection selon la norme EN 60529	IP 40	IP 40
Classe de protection selon la norme EN 60669-2-1	II, en cas de montage conforme	II, en cas de montage conforme
Plage de température de service	0 °C à + 45 °C	0 °C à + 45 °C
Type de montage	encastré au mur	encastré au mur
N° de référence de l'appareil	103 0 030	103 0 031

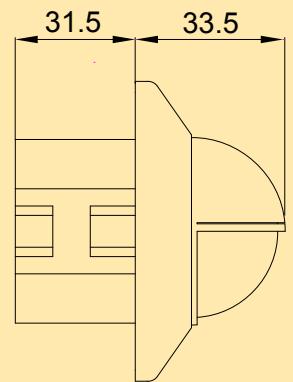

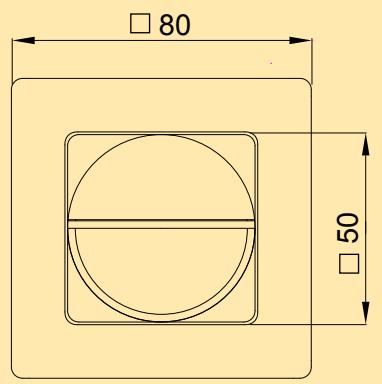

Plans d'encombrement (mm) :
