DuraVision FDF4627W-IP - Moniteur EIZO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur professionnel
Marque	Eizo
Modèle	DuraVision FDF4627W-IP
Taille d'écran	46 pouces (diagonale)
Résolution native	1920 x 1080 (Full HD)
Type de dalle	IPS
Rétroéclairage	LED
Luminosité typique	500 cd/m²
Taux de contraste	1000:1
Temps de réponse	8 ms
Angles de vision	178° horizontal / 178° vertical
Connectivité	HDMI, DisplayPort, DVI-D, VGA
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	120 W (typique), moins de 1 W en veille
Dimensions avec socle	1050 x 610 x 210 mm
Poids	22 kg
Fonctions principales	Affichage haute luminosité, menu OSD, rotation d'écran
Entretien et nettoyage	Utiliser un chiffon doux et sec, produits non abrasifs
Sécurité	Installation sur surface stable, éviter chocs et liquides
Pièces détachées et réparabilité	Disponibles auprès du service après-vente Eizo
Garantie	Garantie constructeur standard (voir conditions)

FOIRE AUX QUESTIONS - DuraVision FDF4627W-IP EIZO

Comment nettoyer l'écran du DuraVision FDF4627W-IP ?

Utilisez un chiffon doux non pelucheux légèrement humidifié avec de l'eau claire ou un produit nettoyant spécial écran. Ne vaporisez jamais directement sur l'écran et évitez les produits abrasifs.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton Menu du moniteur pour ouvrir l'OSD. Naviguez jusqu'aux réglages de luminosité et contraste. Utilisez les touches fléchées pour ajuster selon vos préférences.

Que faire si l'écran reste noir ?

Vérifiez que le câble d'alimentation est branché et que l'interrupteur est allumé. Assurez-vous que le câble vidéo est correctement connecté à la source. Testez avec un autre câble ou une autre source.

Ce moniteur est-il compatible avec les ordinateurs Mac ?

Oui, il est compatible avec les Mac via HDMI ou DisplayPort. Ajustez éventuellement la résolution dans les préférences système.

Quels câbles sont inclus dans la boîte ?

Généralement, le moniteur est livré avec un câble d'alimentation, un câble HDMI et un câble DisplayPort ou DVI-D selon les versions. Vérifiez la liste dans la notice.

Quelle est la consommation en veille ?

La consommation en veille est inférieure à 1 Watt, conforme aux normes d'économie d'énergie.

Puis-je monter ce moniteur au mur ?

Oui, il est compatible avec les supports VESA (norme 400x400 mm). Assurez-vous d'utiliser un support adapté au poids du moniteur (22 kg).

Quelle est la durée de garantie ?

Eizo offre une garantie de 3 ans sur les pièces et la main-d'œuvre, sous réserve des conditions générales. Conservez la facture d'achat.

Où puis-je trouver des pièces de rechange ?

Contactez le service après-vente Eizo via leur site officiel ou un revendeur agréé. Les pièces courantes (alimentation, câbles) sont disponibles.

Comment accéder au menu OSD et naviguer ?

Appuyez sur le bouton Menu pour ouvrir le menu. Utilisez les touches fléchées pour vous déplacer, et appuyez sur Entrée pour sélectionner une option. Le bouton Exit permet de quitter.

MODE D'EMPLOI DuraVision FDF4627W-IP EIZO

Manuel de configuration

DuraVision® FDF4627W-IP

Moniteur couleur LCD

Version logicielle 4.3

Important

Veuillez lire attentivement le présent « Manuel de configuration » ainsi que le « Manuel d'instructions » et le « manuel d'installation » afin de vous familiariser avec une utilisation sûre et efficace. Veuillez conserver ce manuel pour référence ultérieure.

- Pour obtenir les toutes dernières informations relatives au produit, dont le « Manuel de configuration », reportez-vous à notre site web : www.eizoglobal.com

SYMBOLES DE SECURITE

Ce manuel et ce produit utilisent les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

AVERTISSEMENT	Le non respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures sérieuses ou même la mort.
ATTENTION	Le non respect des consignes données dans un message ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.
	Indique une mise en garde particulière. Par exemple, le symbole indique les risques de type « choc électrique ».
	Indique une action interdite. Par exemple, le symbole indique une action particulière interdite telle que « Ne pas démonter ».
	Indique une action obligatoireà suivre. Par exemple, le symbole indique une interdiction générale telle que « Relier l'appareil à la terre ».

Présentation du manuel

	Manuel de configuration (Ce manuel d'installation)	Décrit les précautions et les procédés d'installation d'une caméra en réseau depuis sa connexion jusqu'à l'affichage de son image.
	Manuel d'instructions*1	Décrit le fonctionnement des caméras réseau, les menus de l'écran de l'image en direct, etc.
	Manuel d'installation*1	Décrit l'inscription et la configuration des caméras réseau, la configuration du système du moniteur, etc.

*1 Veuillez consulter notre site Internet pour obtenir le manuel d'instructions et le manuel d'installation de la version du logiciel que vous utilisez actuellement. Il est nécessaire d'installer Adobe Acrobat Reader pour visualiser les fichiers PDF. http://www.eizoglobal.com/support/db/products/manual/FDF4627W-IP#tab03

Ce produit a été spécialement réglé pour l'utilisation dans la région dans laquelle il a d'abord été livré. Si utilisé en dehors de cette région, le produit pourrait ne pas fonctionner comme indiqué dans les spécifications.

Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire ou transmise sous quelque forme et par quelque moyen que ce soit électronique, mécanique ou autre, sans l'autorisation écrite préalable de EIZO Corporation. EIZO Corporation n'est tenu à aucun engagement de confidentialité sauf en cas d'accord préalable passé avant la réception de ces informations par EIZO Corporation. Malgré tous les efforts déployés pour garantir la mise à jour des informations contenues dans ce manuel, veuillez noter que les caractéristiques techniques du moniteur EIZO sont sujettes à modification sans préavis.

IMPORTANT

Pour votre sécurité comme pour la bonne utilisation de l'appareil, veuillez lire attentivement cette section ainsi que les indications de sécurité portées sur le moniteur.

Emplacements des étiquettes de sécurité

⚠️ AVERTISSEMENT

Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons secteur et prenez contact avec votre représentant local EIZO.

Il peut être dangereux d'utiliser un moniteur au fonctionnement défectueux.

Ne démontez pas la carrosserie et ne modifiez pas le moniteur.

Le démontage de la carrosserie ou la modification du moniteur peut causer un choc électrique ou une brûlure.

N'ouvrez pas la boîte à fusibles.

Si le client procède au remplacement des fusibles, cela peut provoquer un incendie ou un choc électrique, ou bien endommager le produit. Ne les remplacez jamais vous-même.

Confiez toute intervention à un technicien qualifié.

Ne tentez pas de dépanner vous-même cet appareil, l'ouverture ou la dépose des capots vous expose à un risque d'incendie, de choc électrique ou de dégâts à l'appareil.

Eloignez les petits objets ou les liquides de l'appareil.

L'introduction accidentelle de petits objets ou de liquide dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dégâts à l'appareil. Si un objet tombe dans la carrosserie ou si du liquide se répand sur ou à l'intérieur de l'appareil, débranchez immédiatement le cordon secteur. Faites contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau.

Placez le moniteur sur une surface stable et robuste.

Il y a risque de chute de l'appareil sur une surface inappropriée, qui pourrait entraîner des blessures ou endommager l'appareil. En cas de chute, débranchez immédiatement le cordon secteur et demandez conseil à votre représentant local EIZO. Toute utilisation de l'appareil après une chute peut entraîner un incendie ou un choc électrique.

Utilisez l'appareil dans un endroit approprié.

Il y a des risques de dégâts à l'appareil, d'incendie ou de choc électrique.

• Ne pas utiliser à l'extérieur.
• Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc.) où il pourrait subit des vibrations ou des chocs intenses.

- Ne pas installer l'appareil dans un environnement poussiéreux ou humide.

- Ne pas placer dans un lieu où de l'eau peut être projetée sur l'écran (salle de bains, cuisine, etc.).

- Ne pas installer l'appareil à un endroit exposé directement à la vapeur d'eau.

- Ne pas exposer aux gaz corrosifs (dioxyde de soufre, sulfure d'hydrogène, dioxyde d'azote, chlore, ammoniac et ozone).

- Ne pas exposer aux environnements poussiéreux, aux composants qui accélèrent la corrosion de l'air ambiant (chlorure de sodium ou soufre, par exemple), aux métaux conducteurs, etc.

- Ne pas placer l'appareil près des appareils de chauffage ou d'humidification.

- Ne pas placer à un endroit où le produit est soumis à la lumière directe du soleil.

- Ne placez pas l'appareil dans un environnement contenant des gaz inflammables.

Gardez les sacs plastique d'emballage hors de portée des enfants pour éviter tout risque d'étouffement.

Vérifiez que votre cordon d'alimentation répond aux exigences suivantes.

Aucun cordon d'alimentation n'est fourni avec ce produit.

* Veuillez utiliser un cordon conforme aux réglementations techniques du pays et de la région où ce produit sera utilisé.

• Europe: Classe AC250V 10A, cordon de type H05VV-F, GTCE-3, 0,75 mm ^2
• États-Unis: Classe AC125V 10A, cordon de type SVT, 3/18AWG (0,75 mm ^2 )
• Japon: Classe AC125V 7A, cordon de type VCTF, 0,75 mm ^2
• Chine: Classe AC250V 10A, cordon de type 60227 IEC53 3X 0,75 mm ^2

Pour débrancher le cordon secteur, tirez fermement sur la fiche exclusivement.

Ne tirez jamais sur le câble, cela pourrait endommager le cordon et entraîner un incendie ou un choc électrique.

L'appareil doit être relié à une prise avec terre.

Le non-respect de ces consignes peut présenter des risques d'incendie ou de choc électrique.

Utilisez la tension correcte.

• L'appareil a été conçu pour une utilisation avec une tension de secteur particulière. L'utilisation sur une tension différente de celle spécifiée dans ce manuel pourrait causer un choc électrique, un incendie ou d'autres dégâts.
• Ne surchargez pas les circuits d'alimentation électrique, cela pourrait entraîner un incendie ou un choc électrique.

Manipulez correctement le cordon secteur.

• Ne faites pas passer le cordon sous le moniteur ou un autre objet lourd.
• Ne tirez pas sur le cordon et ne le fixez pas.

Cessez d'utiliser tout cordon secteur endommagé. L'utilisation d'un cordon défectueux peut entraîner un incendie ou un choc électrique.

Ne touchez pas au cordon secteur ni à la fiche si des étincelles apparaissent.

Vous risqueriez un choc électrique.

AVERTISSEMENT

Si vous utilisez un bras, il est nécessaire de suivre les instructions du manuel d'utilisation correspondant pour l'installer correctement.

Sinon, l'appareil peut se séparer ce qui pourrait l'endommager ou causer une blessure. Si l'appareil a subi une chute, demandez conseil à votre représentant local EIZO. Toute utilisation de l'appareil après une chute peut entraîner un incendie ou un choc électrique.

Manipulez les piles de la télécommande avec précaution.

Sinon la pile pourrait exploser, provoquer une fuite de liquide ou des brûlures.

• Ne démontez pas, ne chauffez pas, ne court-circuitez pas et n'immergez pas les piles fournies dans l'eau.
• Lors de l'installation/du remplacement des piles, veillez à les insérer dans le bon sens.
• Lors du remplacement des piles, utilisez des piles du même type et du même modèle.
• Lors du remplacement des piles, utilisez des piles neuves du même type et de la même marque.
• Insérez les piles dans le bon sens en respectant la polarité (+) et (-).
• N'utilisez pas de pile avec un revêtement endommagé.
• Jetez les piles dans un endroit prévu à cet effet.

Ne touchez pas un panneau LCD endommagé à mains nues.

Les cristaux liquides qui peuvent s'écouler du panneau sont toxiques par contact avec les yeux ou la bouche. En cas de contact de la peau ou du corps avec le panneau, lavez immédiatement à grande eau.

En cas de symptôme anormal ou de malaise, veuillez consulter votre médecin.

ATTENTION

Procédez avec précaution pour transporter l'appareil.

Débranchez les câbles et cordon secteur avant de déplacer l'appareil. Il est dangereux de déplacer l'appareil avec son cordon branché. Vous risquez de vous blesser.

Le déballage et le transport de ce produit doivent être effectués par deux personnes ou plus.

Vu le poids élevé de ce produit, assurez-vous que le déballage et le transport sont toujours effectués par deux personnes ou plus.

N'obstruez pas les fentes de ventilation de la carrosserie.

• Ne placez jamais d'objets sur les fentes de ventilation.
• N'installez pas le moniteur dans un espace mal aéré ou trop exigu.
• N'utilisez pas le moniteur couché sur le côté ni à l'envers.
  Toutes ces utilisations risquent d'obstruer les fentes de ventilation, d'empêcher une circulation d'air normale ou d'entraîner un incendie ou d'autres dégâts.

Ne touchez jamais aux fiches électriques avec les mains humides.

Tout contact avec la fiche électrique les mains humides peut être dangereux et peut causer un choc électrique.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancher rapidement l'appareil en cas de problème.

Nettoyez régulièrement les alentours de la prise.

L'accumulation de poussière, d'eau ou d'huile sur la fiche peut entraîner un incendie.

Débranchez le moniteur avant de le nettoyer.

Le nettoyage du moniteur sous tension peut causer un choc électrique.

Si vous n'allez pas utiliser l'appareil pour un certain temps, débranchez le cordon d'alimentation de la prise murale après avoir mis l'appareil hors tension, pour des raisons de sécurité et d'économie d'énergie.

TABLE DES MATIERES

PRECAUTIONS 3

IMPORTANT 3

TABLE DES MATIERES 6

Contenu de l'emballage 7

Commandes et fonctions .... 8

Moniteur 8
Télécommande....9

Installation....10

Installer....11
Procédure....11

Connector 12

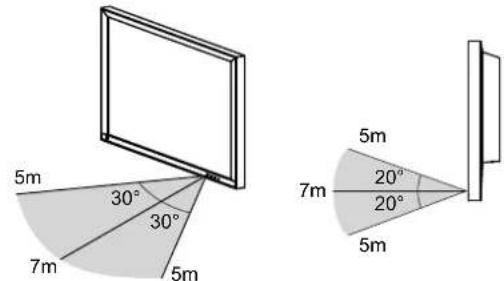

Préparer la télécommande....13

Mise sous tension....14

Connexion 15
Configuring the Language
(Configuration de la langue) ......18

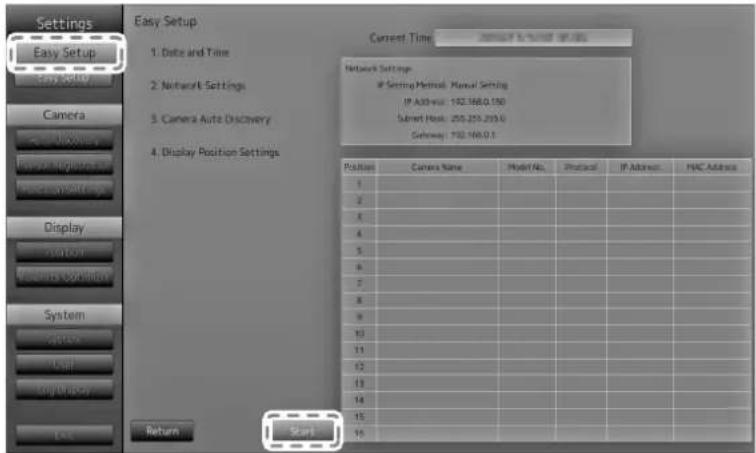

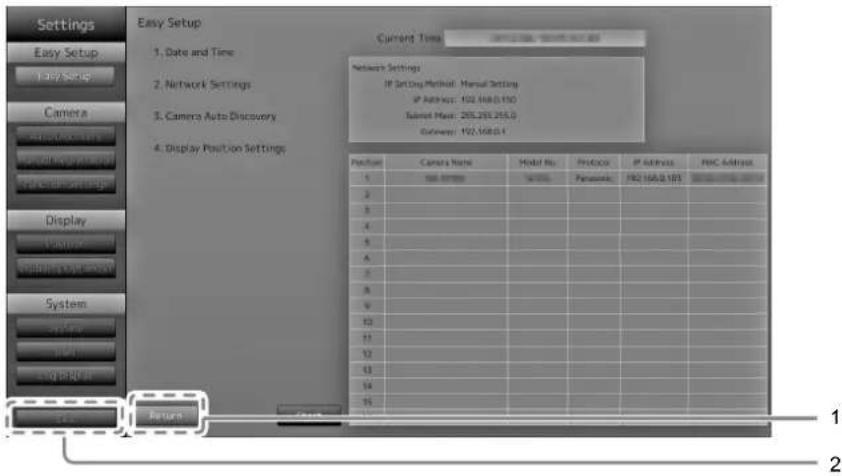

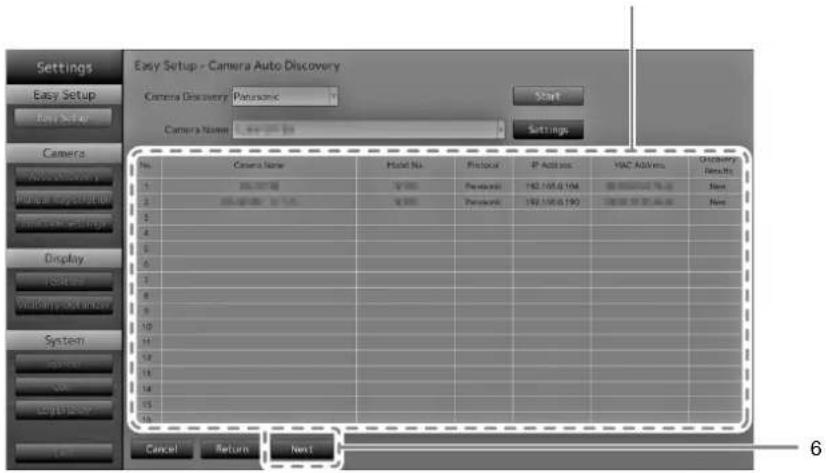

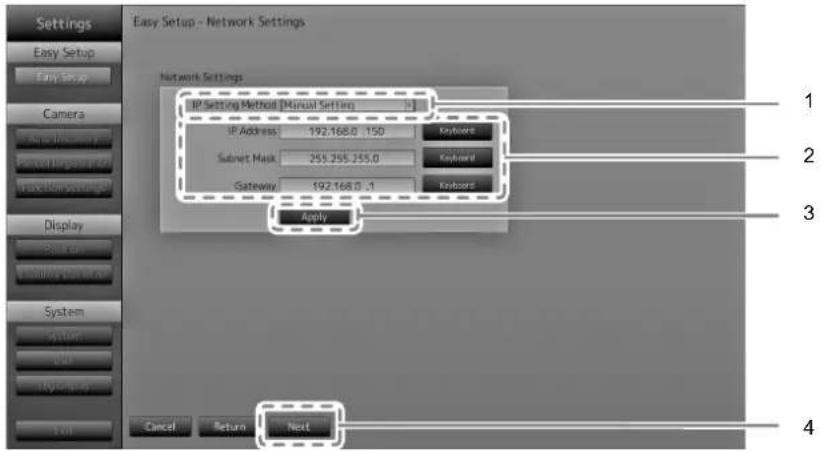

Exécuter Easy Setup (Installation facile) .....19

Référence....26

Confirmation de la version du logiciel......26
Connexion des périphériques HDMI....26
Spécifications.... 29
Capacité d'affichage.... 30
Dimensions du contour 30
Angle d'installationr.... 30

Annexe 31

Déclaration de conformité à la FCC ....31
CE....31

Contenu de l'emballage

Vérifier que tous les éléments suivants sont inclus. Si le moindre de ces articles est manquant ou endommagé, contactez votre revendeur ou votre représentant EIZO énuméré sur la feuille ci-jointe.

- Monitor

- Piles AA (2 pièces)

- Télécommande

- Manuel de configuration (ce manuel)

Remarque

- Veuillez conserver le carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur.

Commandes et fonctions

Moniteur

NOM Description
1. Détecteur de télécommande	Réception des signaux de la télécommande.
2. Touche SIGNAL	Commutation des signaux d'entrée pour l'affichage.
3. Touche ⏻	Mise hors / sous tension de l'appareil.
4. Témoin de fonctionnement	Indicates the monitor's operation status.
	Bleu	En fonctionnement
	Bleu clignotant Arrêt du système
	Rouge	Hors tension (avec « Quick Start » sur « On » *)
	Éteint	Hors tension (avec « Quick Start » sur « Off » *)
5. Port USB en aval	Connexion d'une souris ou de périphériques de stockage USB tels qu'une clé USB.*2

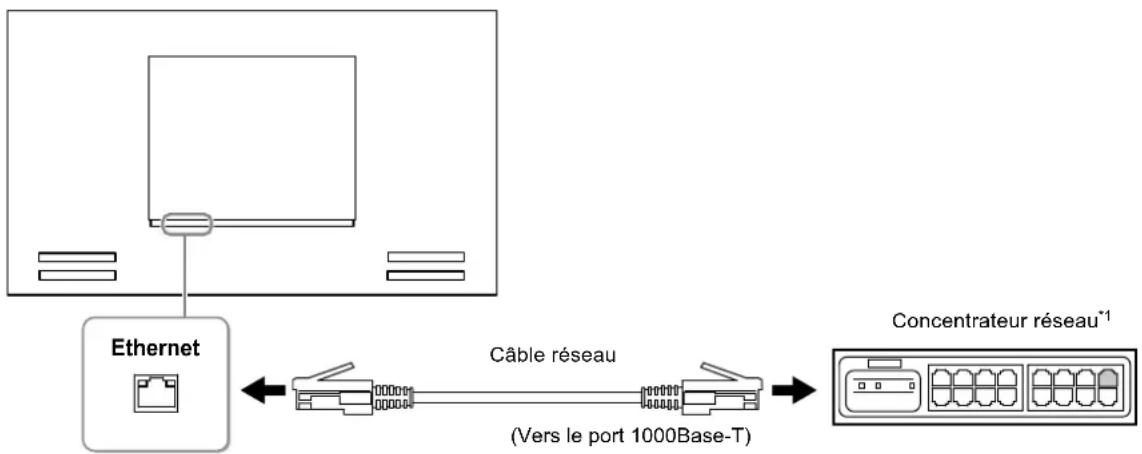

6. Port Ethernet	Connexion du câble réseau.
		a) LED du Link	Vert	Connexion réseau activée
			Éteint	Connexion réseau non établie
		b) LED d'état	Orange clignotant	Transfert de données en cours
7. Connecteur HDMI	Connexion d'appareils externes compatibles avec HDMI.
8. Commutateur d'alimentation principal	Permet de mettre le moniteur sous / hors tension. | : Activé O : Désactivé
9. Boîte à fusibles	Les fusibles sont installés.
10. Connecteur d'alimentation	Permet de connecter le cordon d'alimentation.

*1 Le délai d'affichage de l'écran de l'image en direct peut être réduit (Quick Start) en modifiant le statut de mise hors tension. Pour plus de détails, reportez-vous au manuel d'installation.
*2 Les autres appareils USB (tels qu'un clavier ou un hub USB) ne peuvent pas être connectés.

Nom Description
1. INPUT	Commutation des signaux d'entrée pour l'affichage.
2. POWER	Mise hors / sous tension de l'appareil.
3. MENU	Affichage / fermeture du menu de réglage du moniteur.
4. BRIGHT-/BRIGHT+	Réglage de la luminosité de l'écran du moniteur.
5. Touches numériques (0 to 9) / CLEAR	Saisie de chiffres et de lettres.
6. ZOOM-/ZOOM+	Réglage de l'agrandissement de l'affichage de la caméra réseau.
7. ∧/∨K,> ENTER	Configuration et contrôle des caméras réseau (avec fonction panoramique / inclinaison), et configuration des paramètres système du moniteur.
8. RETURN	Retour au statut de menu précédent
9. LAYOUT	Modification de la disposition de l'écran de l'image en direct.Dès que ce bouton est actionné, la disposition change dans l'ordre suivant : 1 écran → 3 écrans → 4 écrans → 9 écrans → 16 écrans → 8 écrans → Custom Screen (Écran personnalisé) → 1 écran.
10. FULL	Affichage / Masquage du menu de l'écran de l'image en direct.
11. Visibility Opt.*1	Active ou désactive la fonction Optimisation visibilité.
12. SEQUENCE	Activation ou désactivation de l'affichage séquentiel des images de la caméra.
13. PAGE-/PAGE+	Modification de la page d'image de caméra à afficher à l'écran de l'image en direct.

*1 Certains contrôles à distance sont qualifiés de « Smart ».

Installation

Configuration de l'affichage des images de caméras réseau sur le moniteur. L'utilisation et le réglage du moniteur sont réalisables à l'aide de la télécommande ou d'une souris USB. Pour plus de détails, se reporter aux pages correspondantes.

Déroulement de l'installation

Réglez les éléments suivants à l'aide de l'assistant d'installation.

• Date et heure sur le moniteur
- Informations réseau relatives au moniteur
- Recherche automatique des caméras réseau
- Affichage des positions des images de la caméra

Installation terminée.

Les images de la ou des caméras réseau sont affichées sur le moniteur.

Attention

• La langue utilisée dans les menus et les messages affichés lorsque le moniteur est démarré diffère selon la zone géographique de vente.
• Lors de l'utilisation de la fonction Easy Setup (Installation facile), seules les caméras réseau installées sur le même sous-réseau que le moniteur sont détectées. Lorsqu'une caméra réseau est installée dans un sous-réseau différent, la caméra doit être enregistrée manuellement (Pour en savoir plus, reportez-vous au Manuel d'installation ("Chapter2 Configuring from the Monitor Screen")).

Pocédure

Attention

• Lorsque vous utilisez le bras d'un autre fabricant, contrôlez les points suivants avec le fabricant et choisissez un bras répondant à la norme VESA.
• Vis : M8 × 1.25
• Profondeur du trou : 15 mm max.
• Espace entre les trous des vis : 400 mm × 200 mm
• paisseur de la plaque : 2,6 mm
• Suffisamment solide pour supporter le poids total de l'écran et des accessoires tels que les câbles.
• Utilisez le bras en respectant la plage (d'inclinaison) suivante.
• Vers l'avant : 30 °, Vers l'arrière : 30 °
• Ne tournez pas le moniteur dans le sens vertical.
• Branchez les câbles une fois le bras fixé.
• Vu le poids élevé de l'écran et du bras, leur chute risquerait de provoquer une blessure ou d'endommager le produit.
• Vérifiez régulièrement le serrage des vis. Si les vis sont desserrées, le moniteur peut se détacher et provoquer des blessures ou endommager l'appareil.

1. Posez le moniteur LCD sur un tissu doux, étendu sur une surface stable, en dirigeant la surface de l'écran LCD vers le bas.

2. Fixez l'écran sur le bras.

Fixez l'écran à l'aide des vis, comme indiqué dans le manuel d'utilisation du bras. Veuillez consulter le manuel d'utilisation du bras pour obtenir des informations sur les accessoires et notamment sur les vis.

- Les vis fixées à l'arrière du moniteur peuvent interférer avec le bras, en fonction du type de bras utilisé. Dans ce cas, préparez des entretoises. L'épaisseur de l'entretoise doit être de 5 mm ou plus.

Connectez la caméra réseau et le moniteur en respectant la procédure suivante.

1. Connectez la caméra réseau au moniteur via le concentrateur du réseau.

1. Connectez le câble réseau (câble droit, Catégorie 5e ou supérieure) au moniteur et au port LAN du concentrateur du réseau.

*1 Utilisez un concentrateur compatible 1000Base-T. Pour certaines caméras réseau, le concentrateur doit être compatible avec la fonction PoE. Vérifiez les informations concernant le concentrateur approprié à utiliser en vous reportant au manuel de la caméra réseau.

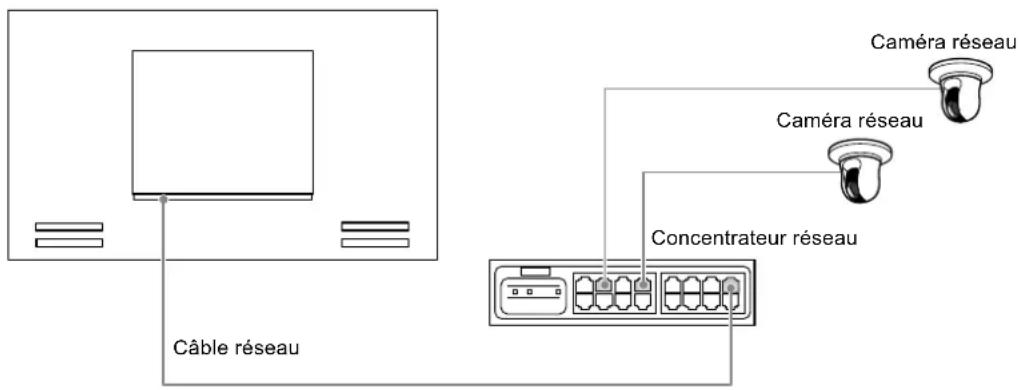

1. Connectez la caméra réseau au concentrateur du réseau.

Pour connecter la caméra réseau et le concentrateur du réseau, reportez-vous au manuel de la caméra réseau.

Exemples de branchement

Remarque

- Un maximum de 16 caméras réseau peuvent être connectées.

2. Branchez le cordon d'alimentation dans une prise secteur et dans le connecteur d'alimentation du moniteur.

Branchez complètement le cordon d'alimentation dans le moniteur.

Attention

- Ne groupez pas les câbles en faisceau lors du câblage.

Préparer la télécommande

Insérez les piles dans la télécommande. La télécommande est utilisée pour exploiter et configurer ce moniteur.

1. A l'arrière de la télécommande, appuyez sur le bouton pour déverrouiller, puis retirez le couvercle.

1. Insérez les piles AA, puis replacez le couvercle.

- Utiliser la télécommande dans le périmètre représenté dans le diagramme ci-dessous.

- Lors de l'installation de plusieurs moniteurs, laissez suffisamment d'espace entre eux pour que seul le moniteur concerné soit commandé par la télécommande. Dans le cas contraire, tous les moniteurs qui reçoivent le signal de la télécommande fonctionneront en conséquence.

1. Activez l'interrupteur d'alimentation principale situé à l'arrière du moniteur.

L'interrupteur d'alimentation principale est activé lorsque les paramètres par défaut sont configurés.

1. Appuyer sur le bouton ⏻ à l'avant du moniteur ou sur la touche POWER de la télécommande.

Le témoin de fonctionnement s'allume en bleu et l'écran de l'image en direct s'affiche. Pour plus de détails sur l'écran de l'image en direct, reportez-vous au manuel d'instructions.

Zone d'affichage de l'image de la caméra réseau Zone d'affichage des messages

Attention

• Le moniteur démarre dans un délai d'environ une minute (Une barre rotative indiquant le démarrage s'affiche). N'éteignez pas le moniteur pendant le démarrage.
• Les paramètres par défaut sont en anglais pendant la configuration. Pour modifier la langue, consultez le point «Configuring the Language (Configuration de la langue)» (page 18).
• Lorsque le moniteur est démarré pour la première fois, un menu concernant l'exploitation du moniteur et de la caméra réseau s'affiche.
• Lorsqu'aucune caméra réseau n'est enregistrée, le message « Not Registered (Non enregistrée) » s'affiche dans la zone d'affichage de l'image de la caméra.

Remarque

• Le temps nécessaire pour afficher l'écran d'image en direct peut être réduite (Quick Start) en changeant l'état de mise hors tension. Pour plus de détails, reportez-vous au manuel d'installation. Pour plus de détails, reportez-vous au manuel d'installation.
• Appuyer sur le bouton ⏻ à l'avant du moniteur ou sur la touche POWER télécommande pour éteindre.
• Si vous utilisez une souris USB, branchez la souris sur le port USB en aval situé à l'arrière de l'écran.

Opérations du menu de base

Les menus sont contrôlés à l'aide de la télécommande ou d'une souris USB.

Si le menu n'est pas affiché, appuyer sur le bouton FULL de la télécommande, ou cliquer sur l'écran à l'aide de la souris USB pour afficher le menu.

Lorsque vous utilisez une télécommande

Élément Description
Pour sélectionner un élément Appuyez sur les touches / / /. ∧ ∨ < >
Pour confirmer un élément sélectionné Appuyez sur ENTER
Pour changer un réglage Avec boutons de réglage:Appuyez sur ENTER(Zoom, à l'exception du réglage de position).Avec la boîte de liste:1. Appuyez sur ENTER.La zone de liste est mise en surbrillance en vert.2. Sélectionnez le réglage à l'aide de ∧ ou ∨3. Appuyez sur ENTER.
Pour revenir au niveau du menu précédent	Appuyez sur RETURNRemarque• Pour annuler un changement de réglage en cours:appuyez sur RETURN
Quitter l'écran de réglage 1. XSélectionner « Exit » dans la liste des éléments deréglage avec ∨.2. Appuyez sur ENTER.

Lorsque vous utilisez une souris

Sélectionnez et cliquez sur l'objet à configurer.

Connexion

1. Vérifiez que 📁 (Connexion) est sélectionné et appuyez sur ENTER.

L'écran de connexion s'affiche.

Remarque

• L'élément actuellement sélectionné s'allume en vert.

2. Entrez le « Username (Nom d'utilisateur) » et le « Password (Mot de passe) ».

1. Sélectionnez un champ de texte et appuyez sur ENTER Le champ de texte est placé en surbrillance verte.

2. Entrez le nom d'utilisateur et le mot de passe indiqué ci-dessous puis appuyez sur ENTER Username (Nom d'utilisateur) : « admin » Password (Mot de passe) : « admin »

Remarque

- Le nom d'utilisateur et le mot de passe ci-dessus sont des réglages par défaut.

Saisie de caractères

1. Appuyez sur ENTER.
   Le champ de texte est placé en surbrillance verte.

2. Appuyez sur les touches numériques (0 to 9).

Appuyez plusieurs fois sur une touche pour passer dans l'ordre au caractère suivant. Concernant l'ordre de saisie des caractères, reportez-vous au tableau ci-dessous.

Touche	Saisie des caractères
0 0 - _	:. / (space)
1 1
2	a	b	c	A	B	C	2
3	d	e	f	D	E	F	3
4	g	h	i	G	H	I	4
5	j	k	l	J	K	L	5
6	m	n	o	M	N	O	6
7	p	q	r	s	P	Q	R	S	7
8	t	u	v	T	U	V	8
9	w	x	y	z	W	X	Y	Z	9

Pour saisir un nouveau caractère, appuyez sur >. Pour supprimer un caractère, appuyez sur CLEAR.

3. Appuyez sur ENTER.

Remarque

• Saisie des adresses du réseau
  Les champs de texte d'adresse du réseau sont séparés par [.] (un point).
• Lorsqu'un nombre à trois chiffres est saisi, le curseur se place automatiquement sur la position de saisie suivante.
• Lors de la saisie d'un nombre à deux chiffres ou un chiffre, appuyez sur > pour passer à la position de saisie suivante.
• En cas d'utilisation d'une souris USB
• Saisir un point [.] pour déplacer le curseur vers la position de saisie suivante.
• Pour saisir du texte, cliquer sur « Keyboard » dans l'écran de saisie. Cliquer ensuite sur les touches du clavier affiché pour saisir les caractères.

Attention

- La télécommande ne permet pas de sélectionner le clavier de saisie de caractères à l'écran.

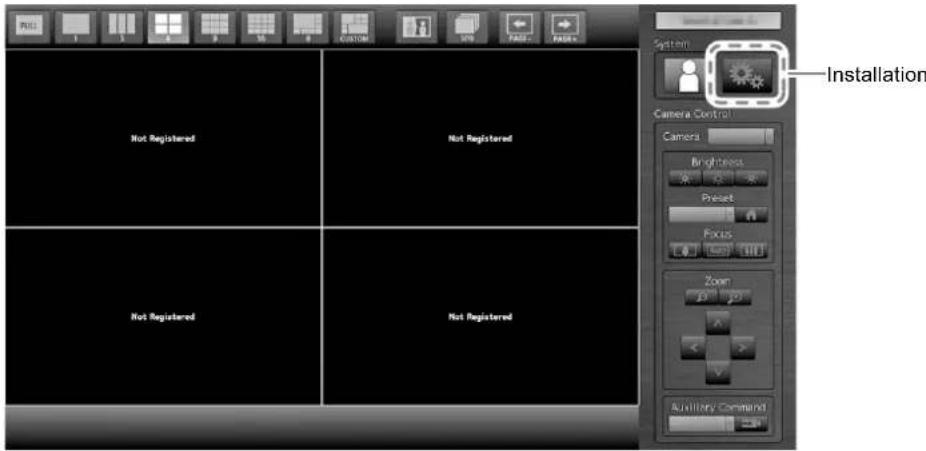

3. Sélectionnez « Login (Connexion) », puis appuyez sur ENTER

L'écran revient sur l'image en direct et (installation) devient disponible.

Définir la langue d'affichage du menu de l'écran en direct et de l'écran de réglage à partir du menu de réglage.

1. Sélectionnez (Installation), puis appuyez sur . ENTER
   L'écran d'installation s'affiche.
2. Vérifiez que « System (Système) » est sélectionné et appuyez sur ENTER
3. Sélectionnez « Other (Autres) », puis appuyez sur ENTER

Affichage des réglages actuels.

1. électionnez « Language (Langues) », puis appuyez sur ENTER

Sélectionner la zone de liste, puis appuyer sur ENTER

Attention

- Si « Polski » est sélectionné pour l'entrée de signal HDMI, le réglage de la langue d'affichage passe à l'anglais.

1. électionnez « Apply (Appliquer) », puis appuyez sur ENTER

L'écran de validation des réglages apparaît. Sélectionnez « OK » et appuyez sur ENTER

1. Appuyez sur RETURN

Exécuter Easy Setup (Installation facile)

Réglages nécessaires à l'affichage des images de la caméra réseau sur le moniteur.

1. Démarrez la ou les caméras réseau.

Concernant l'installation des caméras réseau, reportez-vous au manuel des caméras.

Attention

- Pour connecter les caméras autres que les caméras réseau Panasonic ou AXIS, utiliser ONVIF. Vérifiez que l'option ONVIF est activée dans les paramètres de la caméra.

2. Vérifiez que « Easy Setup (Installation facile) » est sélectionné et appuyez sur ENTER.

3. Vérifiez que « Start (Démarrage) » est sélectionné et appuyez sur ENTER

L'assistant d'installation Easy Setup (Installation facile) démarre et l'écran de réglage date/heure s'affiche.

4. Réglez la date et l'heure sur le moniteur.

1. Sélectionnez « Date/Time Display Settings (Réglage de l'affichage date/heure) » et appuyez sur ENTER.
2. Réglez « Date Format (Format date) », « Time Format (Format heure) » et « Time Zone (Fuseau horaire) ».

Sélectionnez la zone de liste d'un élément et appuyez sur ENTER

Sélectionnez un réglage à l'aide de ∧ ou ∨ et appuyez sur . ENTER

1. Lorsque le réglage est terminé, sélectionnez « Apply (Appliquer) » et appuyez sur ENTER
   L'écran de validation des réglages apparaît. Sélectionnez « OK » et appuyez sur ENTER
2. Appuyez sur RETURN
3. Sélectionner « Clock Setting (Réglage horloge) » à l'aide de ∧ ou ∨, puis appuyer sur ENTER

1. Réglez « Year (Année) », « Month (Mois) », « Day (Jour) », « Hour (Heure) » et « Minute ».

Sélectionnez la zone de liste d'un élément et appuyez sur ENTER

Sélectionnez un réglage à l'aide de ∧ ou ∨ et appuyez sur . ENTER

1. Lorsque le réglage est terminé, sélectionnez « Apply (Appliquer) » et appuyez sur ENTER.
   L'écran de fin des réglages s'affiche. Appuyez sur EPTER Sélectionner « OK ».
2. Appuyez sur RETURN
3. Sélectionnez « Next (Suivant) » et appuyez sur ENTER.

L'écran des réglages du réseau s'affiche.

5. Réglez les informations réseau du moniteur.

1. Vérifiez que « IP Setting Method (Méthode de réglage IP) » est sélectionné et appuyez sur ENTER. Sélectionnez un réglage à l'aide de Au et v'appuyez sur . ENTER Si vous sélectionnez « Manual Setting (Réglage manuel) », passez à l'étape 2. Si vous sélectionnez « DHCP », passez à l'étape 3.
2. Réglez « IP Address (adresse IP) », « Subnet Mask (Masque de sous-réseau) » et « Gateway ». Sélectionnez la zone de liste d'un élément et appuyez sur ENTER Saisissez les valeurs respectives. Concernant les détails de la méthode de saisie des données, reportez-vous à « Saisie de caractères » (page 16).

Attention

- Lorsque votre environnement réseau ne comporte pas de passerelle, il n'est pas nécessaire de régler l'adresse « Gateway ». Utilisez le paramétrage par défaut, ou configurez l'adresse « 0.0.0.0 ».

1. Lorsque le réglage est terminé, sélectionnez « Apply (Appliquer) » et appuyez sur ENTER L'écran de fin des réglages s'affiche. Appuyez sur ENTER rélectionner « OK ».
2. Sélectionnez « Next (Suivant) » et appuyez sur ENTER L'écran de recherche automatique des caméras réseau s'affiche.

6. Recherche automatique des caméras réseau.

1. Sélectionner « Camera Discovery (La détection de la caméra) », puis appuyer sur ENTER
2. Sélectionner le type de caméra à l'aide de AQU, V puis appuyer sur ENTER

1. Vérifiez que « Start (Démarrage) » est sélectionné et appuyez sur ENTER L'écran d'authentication utilisateur de caméra s'affiche.

1. Saisissez le « Username » et le « Password » de l'utilisateur disposant des droits d'administrateur, spécifiés dans la caméra réseau.

Les paramètres par défaut comportent les valeurs suivantes. Modifiez ce paramétrage si nécessaire. Pour connaître le nom d'utilisateur et le mot de passe, contactez l'administrateur de votre réseau.

- Username (Nom d'utilisateur) : « admin »

- Password (Mot de passe) : « 12345 »

- Username (Nom d'utilisateur) : « admin » - Password (Mot de passe) : « 12345 »

5. Sélectionnez « OK » et appuyez sur ENTER

L'écran de détection automatique démarre et un message de recherche s'affiche.

Les informations sur les caméras réseau détectées sont affichées.

Les résultats de la recherche des caméras réseau s'affichent.

Résultats de la détection	Description
vide	Pas de nouvelles informations (pour les caméras réseau enregistrées), ou aucune caméra n'est connectée
New (nouveau)	Caméra réseau non enregistrée, ou nouvelles informations pour une caméra réseau déjà enregistrée
Duplicate (double)	Caméra réseau possédant une adresse IP en double

1. Lorsque la recherche est terminée, sélectionnez « Next (Suivant) » et appuyez sur ENTER L'écran des réglages de la position d'affichage des caméras réseau s'affiche.

Remarque

• Si les caméras réseau ne sont pas détectées automatiquement, consultez le « Chapter 4 Troubleshooting » du manuel d'installation.
• Le nom de la caméra affichée est le nom réglé côté caméra. Lorsque des caméras possèdent le même nom, elles sont automatiquement numérotées (par ex. caméra_1).
  • Utilisation d'une caméra réseau AXIS

- En cas de détection automatique avec un nom ou un mot de passe d'utilisateur incorrect, « ---- » s'affiche à la place du nom du modèle.

- Si une adresse IP détectée est déjà utilisée par une caméra enregistrée mais que le nom et le mot de passe d'utilisateur sont corrects, « Model Name - MAC Address » s'affiche, et « ---- » s'affiche à la place du nom du modèle.

7. Réglez les positions de l'affichage des images des caméras réseau.

1. Appuyez sur ENTER La zone de liste « After Change (Après modification) » est sélectionnée.
2. Réglez une caméra réseau sur une position pour l'affichage des images. Sélectionnez la zone de liste d'une position d'affichage que vous souhaitez régler et appuyez sur ENTER. Réglez une caméra réseau à l'aide de ∧ ou ∨ et appuyez sur . ENTER
3. Lorsque le réglage est terminé, appuyez sur RETURN
4. Sélectionnez « Next (Suivant) » et appuyez sur ENTER.

Attention

- Toutes les caméras identifiées à l'étape 6 doivent être réglées. Une caméra réseau peut uniquement être réglée sur une seule position d'affichage. Lorsque des réglages sont incorrects, « Next (Suivant) » ne peut pas être sélectionné.

8. Terminez Easy Setup (Installation facile).

1. Vérifiez que « End (Fin) » est sélectionné et appuyez sur ENTER. L'écran de fin des réglages s'affiche. Appuyez sur ENTER Sélectionner « OK ».

Easy Setup (Installation facile) est terminé.

9. Fermez l'écran d'installation.

1. Sélectionnez « Return (Retour) » et appuyez sur ENTER
2. Sélectionnez « Exit (Quitter) » et appuyez sur ENTER.

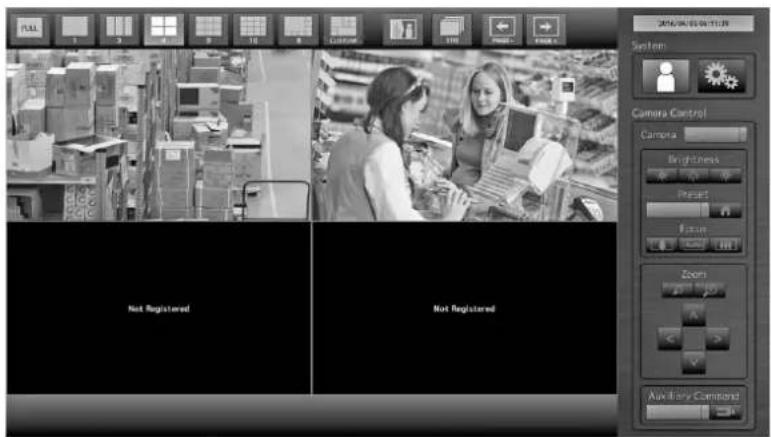

L'écran revient sur l'image en direct.

Vérifiez que les images de la ou des caméras réseau sont affichées sur le moniteur.

(Exemple)

Confirmation de la version du logiciel

1. Vérifiez que « Système » est sélectionné et appuyez sur ENTER

La version actuelle du logiciel est indiquée dans les informations du système.

Connexion des périphériques HDMI

Connectez un périphérique HDMI à ce produit pour basculer l'affichage des caméras réseau vers le périphérique HDMI.

Exemples de connexion

Résolutions / formats compatibles

Le moniteur prend en charge les résolutions et formats de signal qui suivent.

Signal PC

Résolution Signaux applicables	Fréquence de balayage vertical	Horloge pixel
640 × 480 VGA, CEA-861 60 Hz		148.5 MHz(Max.)
720 × 400 VGA TEXT 70 Hz
720 × 480 (4 : 3) CEA-861 60 Hz
720 × 480 (16 : 9) CEA-861 60 Hz
720 × 576 (4 : 3) CEA-861 50 Hz
720 × 576 (16 : 9) CEA-861 50 Hz
800 × 600 VESA 60 Hz
1024 × 768 VESA 60 Hz
1280 × 720 CEA-861 60 Hz
1280 × 960 VESA 60 Hz
1280 × 1024	VESA 60 Hz
1680 × 1050	VESA CVT, VESA CVT RB	60 Hz
1920 × 1080^*1	CEA-861 60 Hz

*1 Résolution recommandée

Signal vidéo

• 480p / 720p / 1080p : 60 Hz
• 576p / 720p / 1080p : 50 Hz

Basculement du signal d'entrée

Appuyez sur INPUT sur la télécommande pour changer le signal d'entrée.

Lorsque le signal est basculé, le nom du port d'entrée actif s'affiche dans le coin en haut à droite de l'écran.

Remarque

- SIGNAL sur le moniteur peut également changer l'entrée.

Réglage de la luminosité de l'écran

Pour régler la luminosité de l'écran du moniteur, changez la luminosité du rétroéclairage (source lumineuse de fond de la dalle LCD).

Plage réglable

De 0 à 100

Procédure

1. Appuyez sur BRIGHT-ou sur BAIGHT télécommande. Le menu de réglage de la luminosité s'affiche.

1. Définissez la luminosité à l'aide de BRIGHT- BRIGHT+ Le menu disparaît automatiquement au bout d'environ cinq secondes.

Définition de l'espace colorimétrique

Il est possible de spécifier l'espace colorimétrique du signal d'entrée. Si les couleurs ne s'affichent pas avec précision, modifiez les réglages.

Attention

- Il n'est pas possible de sélectionner « Auto (automatique) » lors d'une entrée de signal PC.

Plage réglable

Auto, YUV 4:2:2, YUV 4:4:4, RGB Full Range (plage RGB totale), RGB Limited Range (plage RGB limitée)

Procédure

1. Appuyez sur MENU sur la télécommande. Le menu de réglage s'affiche.

1. Sélectionnez « Color Space (Espace colorimétrique) » à l'aide de Au et de . ENTER
2. Utilisez ∧ ou ∨ pour le réglage.

1. Appuyez sur ENTER
2. Pour quitter le menu de réglage, appuyez sur MENU.

Dalle LCD Type VA	(Antireflet)
	Rétroéclairage LED
	Taille 116,84 cm (46,0 pouces) (116,8 cm de diagonale)
	Résolution native 1920 points × 1080 lignes
	Taille de l'écran (H x V) 1018,08 mm × 572,67 mm
	Pas de pixel 0,53025 mm
	Couleurs d'affichage Couleurs 8 bits : 16,77 millions de couleurs
	Angles de vision (H / V, par défaut)	178° / 178°
	Rapport de contraste (par défaut)	4000 : 1
	Temps de réponse (par défaut)	Env. 16 ms (noir - blanc - noir)
		Env. 6,5 ms (gris-gris)
LAN	Normes	EEE802.3ab (1000BASE-T), IEEE802.3u (100BASE-TX)
	Vitesse de communication	1000Mbits/s, 100Mbits/s
	Protocoles	TCP/IP
	Version IP	4
Signal vidéo (réseau)	Terminal	RJ-45
	Format de compression vidéo	H.264, MJPEG
	Résolution maximale	H.264 : 1920 × 1080*1MJPEG : 640 × 480
	Taux de rafraîchissement max.	30ips
	Vitesse de transmission max.	8192kbits/s
	Nombre de caméras réseau affichées	Max. 16 units
Signal vidéo (HDMI)	Terminaux d'entrée	HDMI
	Système de transmission de signaux numériques	TMDS (Single Link)
	Fréquence de balayage numérique (H / V)	31 kHz à 68 kHz / 49 Hz à 61 Hz (VGA TEXT : 69 Hz à 71 Hz)
	Formats de signal vidéo applicables	480 p / 720 p / 1080 p : 60 Hz576 p / 720 p / 1080 p : 50 Hz
USB	Port	2 x ports en aval
	Normes Spécifications USB, révision 2.0
	Vitesse de communication	480 Mbits/s (haute), 12 Mbits/s (totale), 1,5 Mbits/s (basse)
	Courant d'alimentation	Max. 500 mA / 1 port
Alimentation électrique	Entrée	100-120 V CA ± 10 %, 50 / 60 Hz 1,3 A200-240 V CA ± 10 %, 50 / 60 Hz 0,65 A
	Consommation électrique max.	120 W max.
	Mode veille	26 W max. avec le démarrage rapide (Quick Start) activé (On)
		6 W max. avec le démarrage rapide (Quick Start) désactivé (Off)
Spécifications physiques	Dimensions	1067,0 mm × 622,5 mm × 80,4 mm (L × H × P)
	Poids net	Env. 19,6 kg
Spécifications de l'environnement d'exploitation	Température	0 °C à 40 °C (32 °F à 104 °F)
	Humidité	20 % à 80 % R.H. (sans condensation)
	Pression de l'air	540 hPa à 1060 hPa
Transportation/ Storage environmental specifications	Température	-20 °C à 60 °C (-4 °F à 140 °F)
	Humidité	10 % à 95 % R.H. (sans condensation)
	Pression de l'air	200 hPa à 1060 hPa

*1 Les images ne s'affichent pas en cas de dépassement de la résolution maximale. Réduire la résolution et la vitesse de transmission de la caméra réseau.

Copacité d'affichage

Le tableau ci-dessous indique la capacité d'affichage de ce produit.

H.264 lorsque la « Bit rate ( vitesse de transmission ) » est réglée sur « 4096 kbps »

Affichage sur 1 écran 1920 × 1080 / 30 fps

Affichage sur 3 écran 640 × 1024 / 30 fps

Affichage sur 4 écran 1920 × 1080 / 20 fps

Affichage sur 8 écran 1280 × 720 / 20 fps

Affichage sur 9 écran 1280 × 720 / 20 fps

Affichage sur 16 écran 640 × 480 / 30 fps

MJPEG

640 x 480 / 30 fps

Attention

- Les valeurs ci-dessus servent simplement de références. Les images ne s'affichent pas correctement lorsque la capacité d'affichage est dépassée à cause des réglages de la caméra réseau, de l'environnement de l'installation réseau ou autre. Si les images ne s'affichent pas correctement, réduisez la résolution de la caméra réseau et la vitesse de transmission. Définissez les réglages de la caméra réseau conformément aux indications contenues dans le manuel de la caméra.

Dimensions du contour

Unité : mm

Aagle d'installationr

Attention

- Afin d'éviter une surchauffe à l'intérieur de l'écran, vérifiez que l'angle d'installation est compris dans une plage de ± 30^ .

Déclaration de conformité à la FCC

Cet appareil numérique de le classe A est conforme à la norme NMB-003 du Canada.

CE

Cet appareil est de classe A. Il est susceptible de créer des interférences radio dans un environnement domestique, dans ce cas l'utilisateur devra prendre les mesures appropriées.

EIZO®

EIZO株式会社
