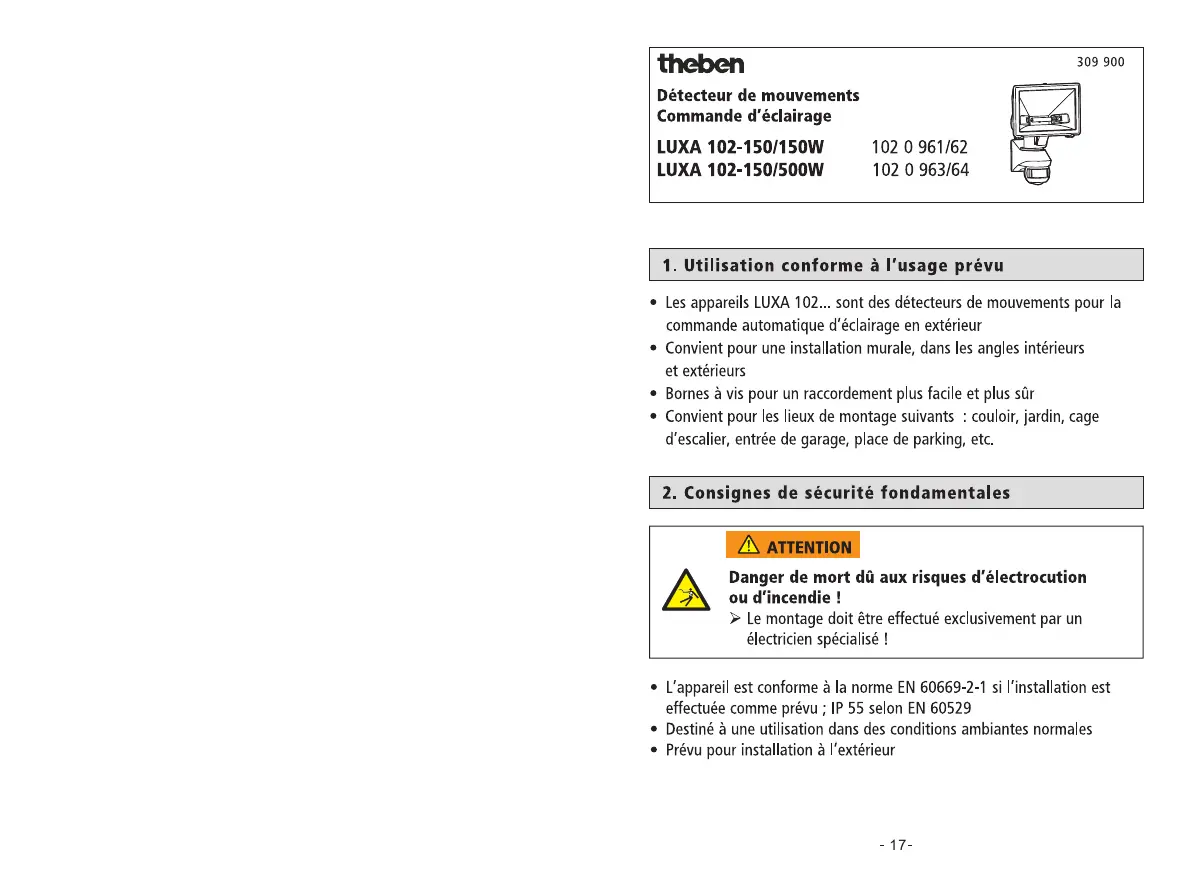

MODE D'EMPLOI LUXA 102-150-150W THEBEN

Détecteur de mouvements

Commande d'éclairage

LUXA 102-150/150W

LUXA 102-150/500W

102 0961/62

102 0963/64

1. Utilisation conforme à l'usage prévu

• Les appareils LUXA 102... sont des détecteurs de mouvements pour la commande automatique d'éclairage en extérieur
• Convient pour une installation murale, dans les angles intérieurs et extérieurs
• Bornes à vis pour un raccordement plus facile et plus sûr
• Convient pour les lieux de montage suivants : couloir, jardin, cage d'escalier, entrée de garage, place de parking, etc.

Attention

Danger de mort aux risques d'électrocution ou d'incendie!

Le montage doit être effectué exclusivement par un électricien spécialisé!

L'appareil est conforme à la norme EN 60669-2-1 si l'installation est effectuée comme prévu; IP 55 selon EN 60529 - Destiné à une utilisation dans des conditions ambiantes normales - Prévu pour installation à l'extérieur

Zone de détention

LUXA 102-150/150W et LUXA 102-150/500W : La hauteur d'installation recommandée est de 2,5 m au-dessus du sol, de façon à ce que la zone de détection puisse être élargie à un rayon de 12 m pour un angle de.

Pour réduire la zone couverte, diriger le détecteur de mouvement vers le sol.

LUXA 102-150/150W et LUXA 102-150/500W:

Consignes d'installation

Comme le détecteur réagit aux variations de température, éviter les situations suivantes :

Ne pas diriger le détecteur de mouvements sur des objets dont les surfaces sont fortement réfléchissantes, comme des miroirs, etc. Ne pas installer le détecteur de mouvements à proximité de sources de chaleur, comme des bouches de chauffage, des climatiseurs, des lampes, etc. Ne pas diriger le détecteur de mouvements sur des objets qui bougent sous l'effet du vent, comme des rideaux, de grandes plantes vertes, etc. Vérifier les distances de détection dans les zones piétonnes ; la zone de détection peut atteindre jusqu'à 12 m à 2,5 m de hauteur, et 2 m en

Danger de mort du aux risques d'électrocution ou d'incendie !

Le montage doit être effectué exclusivement par un électricien spécialisé ! Couper la tension.

Recouvrir ou protéger les parties sous tension à proximité. Protégé contre toute remise en marche ! Vérifier l'absence de tension ! Mettre à la terre et court-circuiter !

Installation

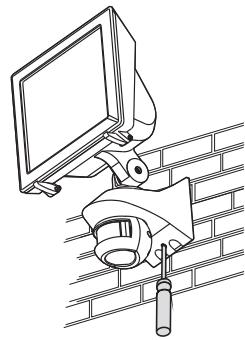

Desserrer les vis sur la face avant du boîtier de façon à ne pas les perdre. Enlever le corps du boîtier du fond du boîtier en introduisant un tournevis à l'arête.

Vis autotaraudeuse

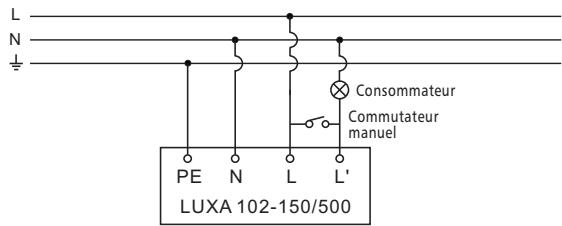

Introduire les câbles à travers le joint en caoutchouc sur le fond du boîtier et les connecter aux bornes correspondantes.

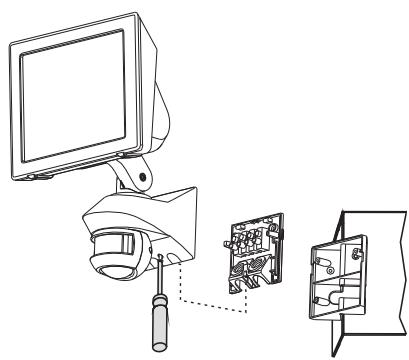

Fixer la plaque sur le mur ou sur le support mural puis fixer l'appareil sur la plaque.

Visser le boîtier et la plaque.

LUXA 102-150/150W et LUXA 102-150/500W possèdent à l'arrêt de la tête de détection trois boutons de réglage pour la détection, le temps et le Lux.

Régler les boutons à l'aide d'un tourneis.

Lux

Time

Meter

Réglage du bouton de réglage de l'heure (TIME)

• Vous pouvez déplacer le bouton de réglage de l'heure de - à +; LUXA 102-150/150W et LUXA 102-150500W alimentent le consommateur pour une période entre environ 5 secondes et 12 minutes après que le mouvement a été détecté. Régler le bouton en conséquence.

Réglage du bouton de détention

• Lorsque le bouton de détection est placé sur -, LUXA 102-150/150W et LUXA 102-150/500W activent le consommateur uniquement sur un « champ de vision » très réduit.
• Lorsque le bouton de détection est placé sur +, LUXA 102-150/150W et LUXA 102-150/500W activent le consommateur sur un « champ de vision » large.
• Une autre adaptation entre - et + règle le rayon de la zone de détection d'environ 3 m à 12 m.

Remarque: Il n'est pas possible de modifier la zone de détection d'un rayon d'environ 3 m en dessous de la lentille avec le bouton de détection: celle-ci est fixe et préréglée.

Réglage du bouton LUX

• Lorsque le bouton LUX est placé sur «, LUXA 102-150/150W et LUXA 102-150/500W ne fonctionnent que dans l'obscurité.

Lorsque le bouton LUX est placé sur (, LUXA 102-150/150W et LUXA 102-150/500W fonctionnent pour toute intensité d'éclairage. - Lorsque le bouton LUX est placé sur (♂, LUXA 102-150/150W et LUXA 102-150/500W fonctionnement parfortes intensités d'éclairage.

5. Test déambulatoire et réglage

Le test déambulatoire sert à vérifier et à adapter la zone de détection LUXA 102-150/150W et LUXA 102-150/500W en mode Automatique.

Placer le bouton de réglage de l'heure sur - et le bouton de détection sur +; Effectuer le test déambulatoire et placer le bouton LUX au max.

Test déambulatoire

Remarque : La phase de chauffe dure au moins 60 secondes. L'appareil passe en mode normal 15 secondes après son activation pour qu'un test déambulatoire puisse être effectué.

Déroulement du test

Allumer l'appareil. Traverser la zone de détection. Après que l'appareil s'est déclenché, le consommateur s'active pendant 15 secondes. Régler le bouton de détection en fonction de la couverture souhaitée. Régler le bouton de réglage de l'heure (TIME) pour modifier la durée de temporisation au déclenchement. Pendant le test, faire attention au sens de la marche.

6. Caractéristiques techniques

Tension nominale : 230 V~ +10 %/-15 %

Fréquence: 50/60 Hz

Consommation : environ 1 W/8 VA

Contact: < 1,2 ~mm

Puissance de commutation: 10 A (cos = 1 ); 6 A (cos = 0,6)

3 AX (cos = 0,3)

Charge de lampe à

incandescence : 1000 W max.

Charge de lampe halogène : LUXA 102-150/150W : 6 x 150 W ou

2 × 500 W max.

LUXA 102-150/500W: 4 x 150 W ou

1 × 500 W max.

Temporisation au

déclenchement : réglable de 5 s à 12 min.

Zone de détection : 150°

Classe de protection : IP en conformité de montage

Indices de protection: IP 55 selon la norme EN 60529

Température ambiantе autorisée: -15°C à +45°C
