Type de produit	Détecteur de mouvement avec spot halogène intégré
Marque	THEBEN
Modèle	LUXA 102-150 150 W
Alimentation	230 V~ +10% / -15%, 50-60 Hz
Consommation propre	8 VA typ.
Puissance de commutation (charge ohmique)	10 A
Angle de détection	150°
Portée de détection	3 à 12 m (réglable)
Protection anti-reptation	Ø 5 m
Durée d'enclenchement	5 s à 12 min (réglable)
Seuil de luminosité	5 à 1000 Lux (réglable)
Ampoule halogène	150 W
Orientation du spot	±45° latéral, 60° haut, 30° bas
Orientation du capteur	±90° horizontal, 40° bas
Degré de protection	IP 55
Classe de protection	I
Température de service	-15°C à +45°C
Montage	Mural, angle intérieur/extérieur
Couleur	Blanc pur
Accessoires optionnels	Équerre de montage en angle (blanc pur réf. 907 0 626)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	IP55, classe I. Montage conforme aux normes.

FOIRE AUX QUESTIONS - LUXA 102-150 150 W THEBEN

Comment régler la portée de détection ?

La portée se règle avec le potentiomètre Meter situé à l'arrière de la tête sphérique. Tournez dans le sens horaire pour augmenter la portée de 3 à 12 m.

Comment ajuster le seuil de luminosité ?

Utilisez le potentiomètre Lux pour régler le seuil de 5 à 1000 Lux. Tournez vers le symbole soleil pour une activation de jour, vers la lune pour une activation de nuit.

La durée d'éclairage est trop courte, comment l'augmenter ?

Tournez le potentiomètre Time dans le sens horaire pour augmenter la durée d'éclairage de 5 secondes à 12 minutes.

Que faire si le détecteur ne s'allume pas ?

Vérifiez l'alimentation électrique (230 V~), l'ampoule halogène, et les réglages des potentiomètres. Assurez-vous que le seuil de luminosité est adapté (Lux) et que la portée (Meter) couvre la zone.

Peut-on utiliser ce détecteur avec des lampes LED ?

Ce détecteur est conçu pour lampes halogènes, incandescentes et fluorescentes. Pour les LED, vérifiez la puissance de commutation (10 A) et la charge maximale de lampe supplémentaire (1000 W incandescence). Utilisez des LED compatibles.

Comment orienter le spot et le capteur ?

Le spot pivoté à ±45° latéralement, 60° vers le haut et 30° vers le bas. La tête du capteur pivote à ±90° horizontalement et s'incline de 40° vers le bas. Utilisez les rotules articulées.

Où installer le détecteur pour une couverture optimale ?

Montez le détecteur à 2,5 m de hauteur sur un mur ou un angle. Évitez les obstacles. La zone de détection est de 150° avec une zone anti-reptation de Ø 5 m.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques, abrasifs ou de nettoyeurs haute pression.

Quelle est la consommation électrique en veille ?

La consommation propre du détecteur est de 8 VA typique, ce qui correspond à une faible consommation en veille.

Peut-on ajouter un interrupteur manuel ?

Oui, un interrupteur manuel peut être raccordé en option. Voir le schéma de raccordement dans la notice pour le câblage correct.

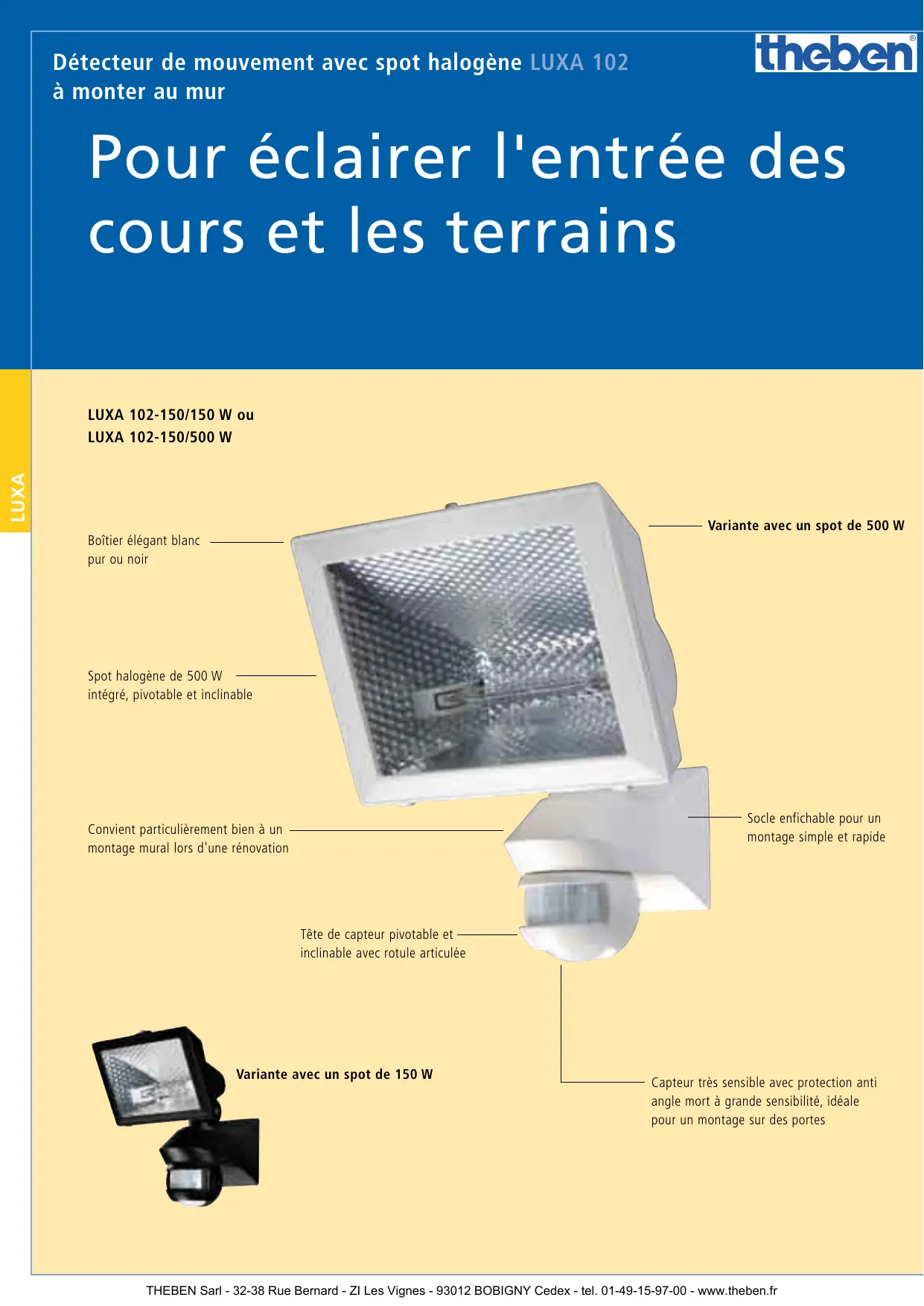

MODE D'EMPLOI LUXA 102-150 150 W THEBEN

Rien n'échappe au détecteur de mouvement LUXA quand la sécurité est en jeu jusqu'à dans les moindres recoins. Toute personne pénétrant sur le terrain est immédiatement détectée, ce qui déclenche l'éclairage en cas d'obscurité.

Les détecteurs de mouvement LUXA 102-150/150 W et LUXA 102-150/500 W conviennent parfaitement au déclenchement de l'éclairage de sécurité autour d'une habitation ou du terrain d'une entreprise. La tête orientable par le biais d'une rotule articulée augmente les possibilités de montage et facilite le réglage optimal de la zone de détection.

Les détecteurs LUXA 102-150/150 W et LUXA 102-150/500 W sont disponibles en noir ou en blanc pur.

Le montage s'effectue sans aucune difficulté du fait de la zone de détection régable de manière optimale. En effet, le capteur pivote à et s'incline de 0 à.

Le réglage est réalisé par l'arrière de la tête sphérique grâce à 3 potentiomètres dédiés au seuil de luminosité (Lux), à la durée d'éclairage (Time) et à la largeur de détection (Meter).

Grâce à une protection anti angle mort à grande sensibilité avec une zone de détection à orientée vers le bas, vous avez l'assurance que toutes les entrées de la maison s'éclairent dès que vous sortez.

Le socle enchâssable intégré permet un raccordement rapide et sécurisé, même pour un éclairage supplémentaire activé en parallèle. Introduction des câbles avec passe-fils en caoutchouc par le dessous ou l'arrière de l'appareil.

Le spot halogène puissant doté d'un réflecteur intégré s'oriente en toute simplicité : sur les côtés, vers le haut et vers le bas.

LUXA 102-150/150 W (blanc)

LUXA 102-150/500 W (noir)

Fonctions

• Détecteur de mouvement passif-infrarouge pour montage mural à l'intérieur et à l'extérieur
• Spot halogène intégré de 150 ou 500 W pour l'éclairage de surfaces importantes
• Spot pivotable à l'horizontal de +/- 45°, à la verticale de vers le haut et de vers le bas, avec fixation par vis
• Spot intégré à un boîtier solide en aluminium moulé sous pression
• Tête de capteur pivotable à l'horizontale sur +/- 90° et inclinable vers le bas de 40°, offrant donc une orientation optimale
• Protection anti angle mort à grande sensibilité pour la détection d'une zone, avec un diamètre max. de 5 m lors d'un montage à 2,5 m de haut
• Commande d'éclairage avec seuil de luminosité et temporisation au déclenchement réglables
• Éléments de réglage protégés
• Mesure de lumière mixte idéale pour commander des lampes fluorescentes, à incandescence et à halogène
• Sortie de commutation supplémentaire Éclairage (relais 230 V~)
• Possibilité de mise en service immédiate grâce aux prééglages en usine
• Montage d'une seule main du socle encastrable avec des vis imperdables
• Couleur du boîtier : blanc pur ou noir
• Réduction possible de la sensibilité en limitant la zone de détection

Détecteur de mouvement LUXA 102-150/150 W

Avec spot halogène de 150 W

Détecteur de mouvement LUXA 102-150/500 W

• Avec spot halogène de 500 W

Zone transversale par rapport au détecteur Zone frontale par rapport au détecteur Protection anti-ange-mort à grande sensibilité

Schéma de raccordement : LUXA 102 avec commutateur manuel en option

Caracteristiques techniques :	LUXA 102-150/150 W	LUXA 102-150/500 W
Tension de service	230 V~ +10 % / -15 %	230 V~ +10 % / -15 %
Fréquence	50 à 60 Hz	50 à 60 Hz
Plage de luminosité	5 à 1 000 Lux (réglable en continu)	5 à 1 000 Lux (réglable en continu)
Consommation propre	8 VA typ.	8 VA typ.
Canaux	1	1
Contact	contact à fermeture (μ)	contact à fermeture (μ)
Puisance de commutation (cos φ = 1 charge ohmique)	10 A	10 A
Puisance de commutation (cos φ = 0,6 charge de moteur)	6 A	6 A
Puisance de commutation (cos φ = 0,3 tube fluorescent)	3 AX	3 AX
Charge de lampe à incandescence à raccorder en supplément	1 000 W	500 W
Charge de lampe halogène à raccorder en supplément	6 x 150 W ou 2 x 500 W	4 x 150 W ou 1 x 500 W
Tubes fluorescents – RPE	400 VA	400 VA
Couverture angulaire	150°	150°
Zone de détction à 2,5 m de haut	3 à 12 m (réglable en continu)	3 à 12 m (réglable en continu)
Protection anti-reptation	Ø = 5 m	Ø = 5 m
Durée d'enclenchement	5 s à 12 min (réglable en continu)	5 s à 12 min (réglable en continu)
Orientation du spot halogène	45° sur les côtsés, 60° vers le haut, 30° vers le bas	45° sur les côtsés, 60° vers le haut, 30° vers le bas
Spot halogène avec ampoule	150 W	500 W
Degré de protection selon la norme EN 60529	IP 55	IP 55
Classe de protection selon la norme EN 60669-2-1	I, en cas de montage conforme	I, en cas de montage conforme
Plage de température de service	-15 °C à + 45 °C	-15 °C à + 45 °C
Type de montage	montage mural, angle intéérieur et extérieur	montage mural, angle intéérieur et extérieur
N° de référence de l'appareil blanc pur (avec vis et chevilles)	102 0 961	102 0 963
N° de ↔férence de l'appareil noir (avec vis et chevilles)	102 0 962	101 0 964
Accessoires :
Équerre de montage en angle (blanc pur)	907 0 626	907 0 626
Équerre de montage en angle (noir)	907 0 625	907 0 625

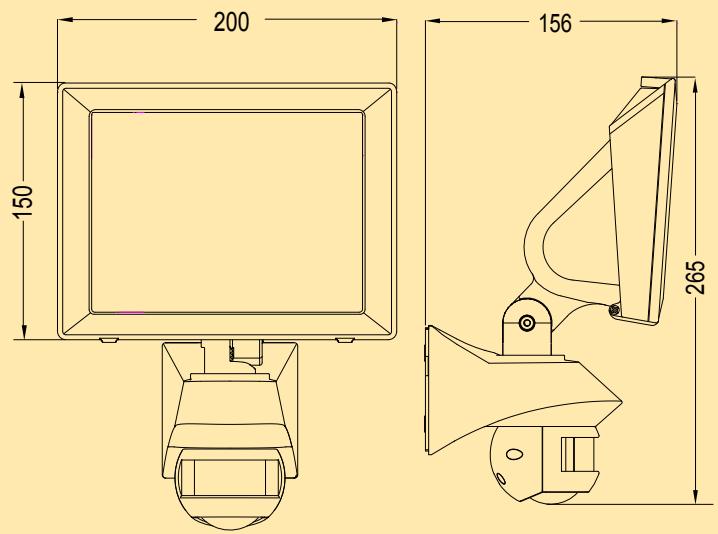

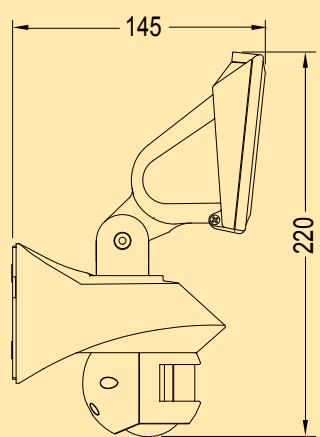

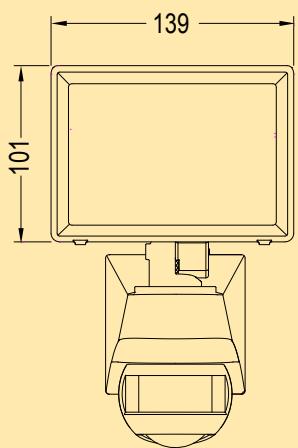

Plans d'encombrement (mm) :

LUXA 102-150/150 W

LUXA 102-150/500 W
