MODE D'EMPLOI Eonis MDRC-2122 Barco

Écranclinique22pouces

MDRC-2122WP

MDRC-2122BL

MDRC-2122TS

Barco NV

Rendez nous visite sur le web: www.barco.com

TABLEDESMATIÈRES

1. Bienvenue!......3

1.1 À propos de ce produit .... 3
1.2 Symboles....4
1.3 Contenu de l'emballage....4

2. Éléments, commandes et connecteurs....5

2.1 Vue avant....5
2.2 Vue arrière....6

3. Installation de l'écran 7

3.1 Déverrouillage du mécanisme de réglage en hauteur 7
3.2 Réglage de la position de l'écran....7
3.3 Retrait du capot....8
3.4 Branchementdescâbles....8
3.5 Remise en place du capot 9
3.6 Acheminement des câbles 9
3.7 Encoches de sécurité Kensington....10
3.8 Installation avec fixation VESA 10

4. Fonctionnement quotidien .... 13

4.1 Recommandations pour le fonctionnement quotidien....13
4.2 Commutation Marche/Arrêt 14
4.3 Affichage des menus de réglage à l'écran 14
4.4 Navigation dans les menus de réglage à l'écran 14

5. Fonctionnement avancé .... 15

5.1 Sélection de la source d'entrée vidéo....15
5.2 Réglage de la luminance....15
5.3 Sélection du gamma....15
5.4 Sélection de la luminosité ambiante de la salle de lecture 16
5.5 Sélection du point blanc....16
5.6 Paramètres de la vidéo analogique 17
5.7 Langue du menu de réglage à l'écran 17
5.8 Témoin DEL d'état de l'alimentation 18
5.9 Mode DPMS 18
5.10 Fréquence d'autoétalonnage 19
5.11 Réinitialisation usine....19

6. Maintenance....21

6.1 Instructions de nettoyage 21

7. Informations importantes ...... 23

7.1 Informations relatives à la sécurité....23
7.2 Informations relatives à l'environnement....25
7.3 Informations relatives à la conformité réglementaire....28
7.4 Avis relatif à la CEM 28
7.5 Explication des symboles 32
7.6 Déclaration de non-responsabilité....35
7.7 Caractéristiques techniques....35

1.BIENVENUE!

1.1Àproposdeceproduit

Qualitéd'imageconstante

L'Eonis display affiche des images nettes et précises, au contraste élevé. Afin de garantir une qualité d'imageconstante, ilestdotéd'uncapteurfrontalunique, quialigneautomatiquementlaqualité des imageschaquefoisquel'écranestmissoustension. Cettecohérencedesimagesoptimiseletravail collaboratif: lesimagesapparaissenttoujoursdemanièrestrictementidentique, surchaqueécran, ce qui renforce la fiabilité des décisions cliniques. En outre, les spécialistes visualisant des images radiographiquesapprécierontlesréglages DICOMintégrés.

Assurancequalitéenunseulclic

Commepourl'ensemble delagammed sécrans médicaux de Barco, laligned d'écrans Eonis display est proposée avec ces service en ligne MediCal QAWebet une gestion à distances équipements. Démontrants aforte valeur ajouté dans des hôpitaux dumondeentie r, MediCal QAWeb met à disposition des contrôles qualité automatisé set des rapports détaillés. Less services informatiques des structures de santé ont ainsi plus de facilités à gérer et à configurer les écrans dispersés au sein de l'organisation. Également destiné aux praticiens libéraux, QAWeb optimise la cohérence de vos images et vous permet delespersonnaliser facilement.

Conceptionintelligenteetnettoyageintegral

L'Eonis display dispose de toutes les certifications de sécurité requises dans les environnements cliniques. Ilcomporteunsystèmedegestiondescâblesintégré, quiensécurisel'utilisationdansleshôpitauxet chezlespraticienslibéraux. Lesmultiplesoptionsdemontageetconnexionscomplètentlaconception intelligente qui caractérise l'Eonis display de Barco. C'est cependant la grande facilité de nettoyage de l'Eonis display, dans sa version blanche, permise par son vitrage renforcé et antirayure, qui le rend plus particulièrement unique. Ce modèle d'écran peut être désinfecté, sur les faces avant et arrière, à l'aide deproduitsdenettoyageclassiquesàbased'alcool.

Caractéristiques

• Le capteur frontal aligne automatiquement la qualité des images
• LadalleIPSoffre unangledevisionlarge
- La suite MediCal QAWeb proposant une assurance qualité, un étalonnage et une gestion des équipements en réseau, contribue à la qualité exceptionnelle et constante des images de l'Eonis display.
• Vitragerenforcéantirayure(versionblancheuniquement)
- Câblesgainés
• Certifications de conformité à la classe médicale
- Des prises adaptées au verrou Kensington sécurisent l'utilisation de l'Eonis display dans les environnementscliniques
- Un système VESA polyvalent, permettant un montage sur un bras orientable, sur un mur ou sur un chariot.
- Des connecteurs situés sur la partie supérieure de l'écran, facilitant et sécurisant les connexions
• Différentes entrées (HDMI, DisplayPort, USB, etc.) garantissent le déploiement flexible des écrans

Cemanuelvousguideratoutaulongdesdifférentesétapesnécessairespourinstalleretutiliserl'Eonis display.

PRÉCAUTION: Veuillez lire toutes les informations importantes relatives à la sécurité avant d'installer et d'utiliservotre Eonis display. Veuillez vous reporterauchapit redédié duprésent guidedel'utilisateur.

1.2Symboles

Symbolesutilisésdanscedocument

Lessymbolessuivantssontutilisésdansleprésentmanuel:

	Attention
	Avertissement
	Info,définitionduterme.Infogénéraleàproposduterme
	Remarque:fournitdesinformationscomplémentairessurlesujetdécrit
	Astuce:donnedesconseilssupplémentairessurlesujetdécrit

1.3 Contenudel' emballage

Vued'ensemble

VotreEonisdisplayestfourniavec:

•leprésentmanuelutilisateurEonisdisplay
- unCDcontenantunedocumentationutilisateurmultilingue
- unCDdusystèmecontenantMediCalQAWebAgent
- un(ensemblede)câble(s)d'alimentation(adapté(s)lazonegéographiquedemiseenservice)
- uncâbleHDMI
- uncâbleDisplayPort
- u n c â b l e U S B
- unesourced'alimentationexterne
- unepochetted'accessoires(chiffondenettoyage,sangleVelcro d'acheminementdescâbles)

Conservezl'emballaged'origine.Ilestconçupourcetécranetconstituesaprotection idéalependantletransportetpoursonstockage.

2. ÉLÉMENTS, COMMANDESET CONNECTEURS

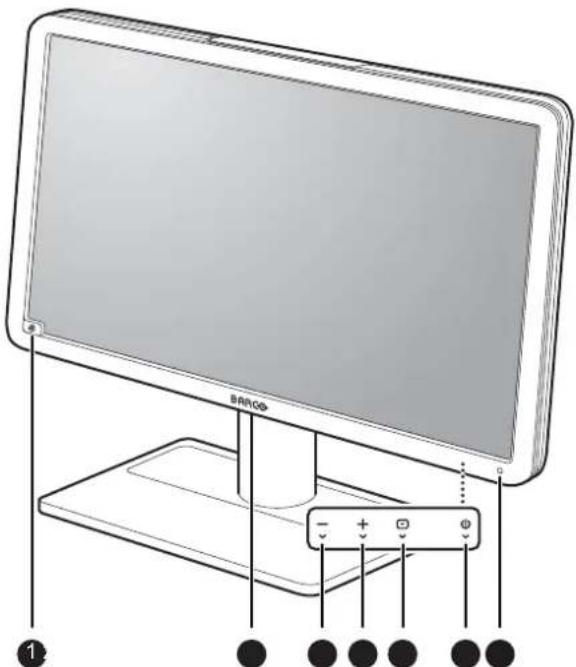

2.1Vueavant

Vued'ensemble

Image2-1

1. Capteur frontal
2. Connecteur USB downstream
3. Touche Gauche/Réduire
4. Touche Droite/Augmenter
5. Touche Menu/Entrée
6. Touche Veille
7. Témoin DEL d'état de l'alimentation

2.2Vuearrière

Vued'ensemble

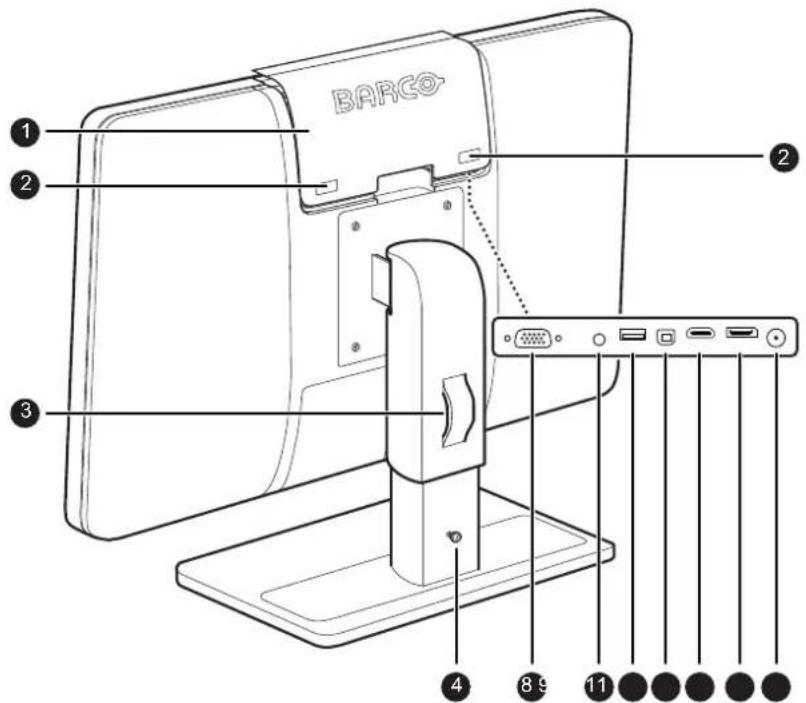

Image2-2
1. Couvercleducompartimentdesconnecteurs
2. Encochesdesécurité Kensington
3. Ouverture pour las an gled'acheminement descâbles
4. Visdeverrouillagedumécanismederéglagedelahauteur
5. Entrée VGA
6. SortiedeligneaudioHDMI
7. ConnecteurUSBdownstream
8. Connecteur USB Benémission
9. Entrée HDMI
10. Entrée DisplayPort
11. Entréed'alimentation+12VCC( = - - )

3.INSTALLATIONDEL'ÉCRAN

3.1 Déverrouillagedumécanismederéglageenhauteur

Pourdéverrouillerlemécanismederéglageenhauteur

Le mécanisme de réglage en hauteur situé sur le socle de votre Eonis displayest verrouillé en usine afin d'éviterqu'ilnesoitendommagépendantletransport. Vousdevreztoutd'abordretirercemécanisme avantdepouvoirprocéderauréglagedelahauteurdevotreécran.

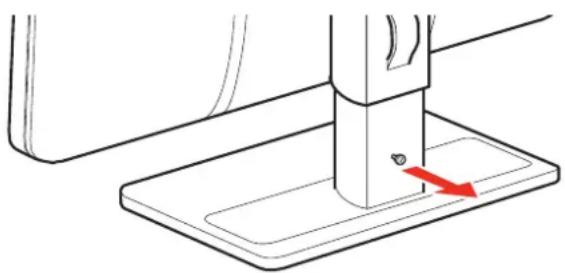

Pourdéverrouillerlemécanismederéglagedelahauteur, dévissezlavisdeverrouillagedumé deréglagedelahauteuretretirez-ladusocledel'écran.

canisme

Conservez la vis de verrouillage dans un endroit précis pour le transport futur éventuel devotreécran.

3.2 Réglage de la position de l'écran

Pourréglerlapositiondel'écran

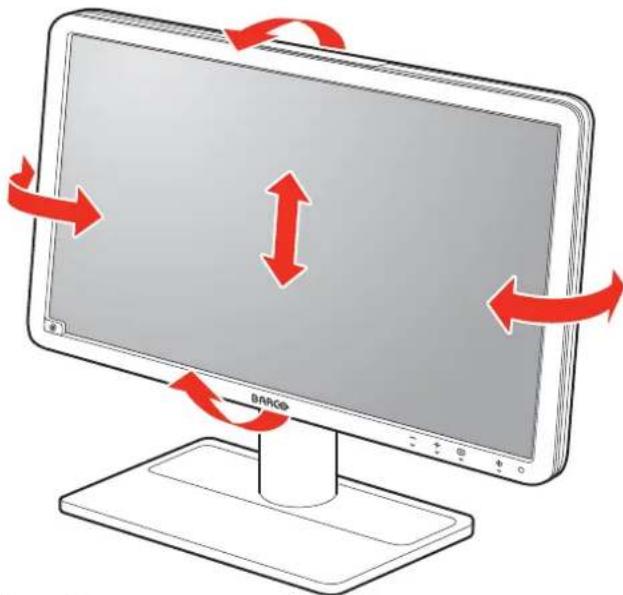

Après avoir déverrouiller le mécanisme de réglage de la hauteur, vous pouvez maintenant incliner, orienter,releverouabaisservotreécranàvotreconvenance,entoutesécurité.

PRÉCAUTION: N'essayez pas de faire pivoter votre écran lorsqu'il est fixé sur le socle. Ententantdelefaire, vous pour riez sérieusement endommagervotre écranetsonsocle.

3.3Retraitducapot.

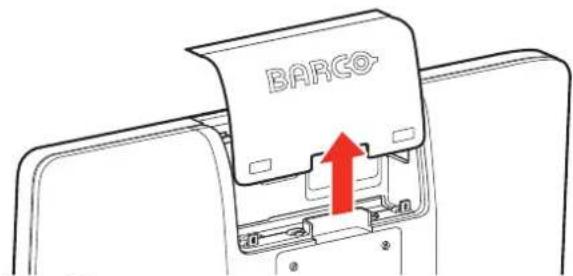

Pourretirerlecapotducompartimentdesconnecteurs

Lecapotducompartimentdesconnecteursdoitêtreretirépourpouvoiraccéderauxconnecteurs. Pour retirerlecapot, faites-leglisserdélicatementverslehautetdétachez-ledel'écran.

Image3-3

3.4Branchementdescâbles

Pourraccorderlescâbles

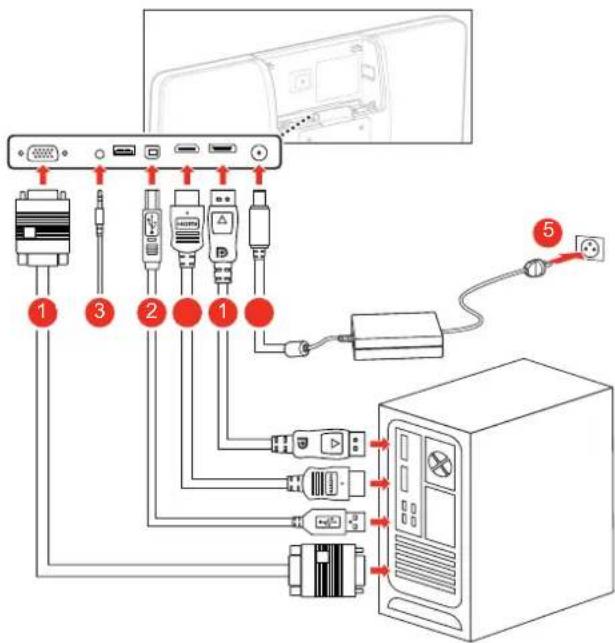

1. Raccordezuneouplusieursconnexionsvidéodevotreécran(VGA,HDMIouDisplayPort)auxsorties vidéocorrespondantesdevotreordinateuroudetoutautrepériphériquevidéo.
2. Sivoussouhaitezutiliser lesconnecteursUSBdownstreamdevotreécran, raccordezvotrestationde travailauconnecteurUSBupstreamdel'écranàl'aideducâbleUSBfourni.

3. Raccordez une enceinte, un amplificateur ... , à la sortie de ligne audio de l'écran si vous souhaitez utiliserl'optiondesoninternedevotreécran.

4. Raccordez l'alimentation CC externe fournie (——) à l'entrée de l'alimentation +12 V CC de votre écran.

5. Branchezl'autreextrémitédel'alimentationCCexterne( ---)àuneprisesecteurraccordée à la masseenutilisantlecordond'alimentationappropriéfourniavecvotreécran.

Pour remettre en place le capot du compartiment des connecteurs

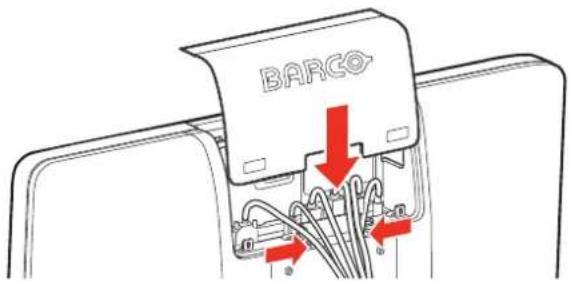

Repositionnez le capot en le faisant glisser vers le bas de façon à ce qu'il soit à nouveau fixé sur l'écran.

Veillezàcequel'ensembledescâblesres remise en place du capot.

tentdanslecanald'acheminementlorsdela

Image3-5

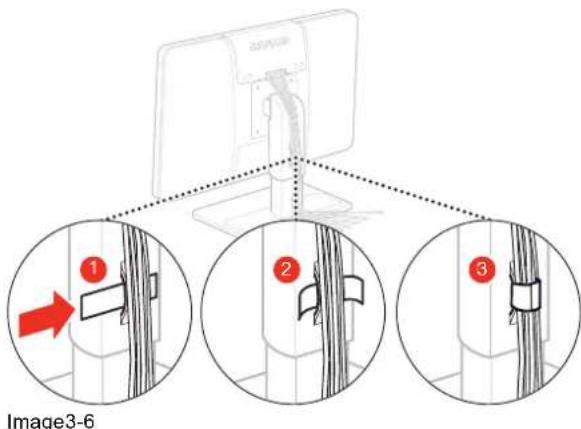

3.6Acheminementdescâbles

Pouracheminerlescâbles

1. Faitesglissezlasangled' acheminementdescâblesàtravers l'ouverturesituéeaudosdusocle.
2. Rassemblez les câbles afin de pouvoir les insérer dans la sangle.

3.Enroulezlasangleetfixez-laautourdescâbles.

3.7EncochesdesécuritéKensington

PourutiliserlesencochesdesécuritéKensington

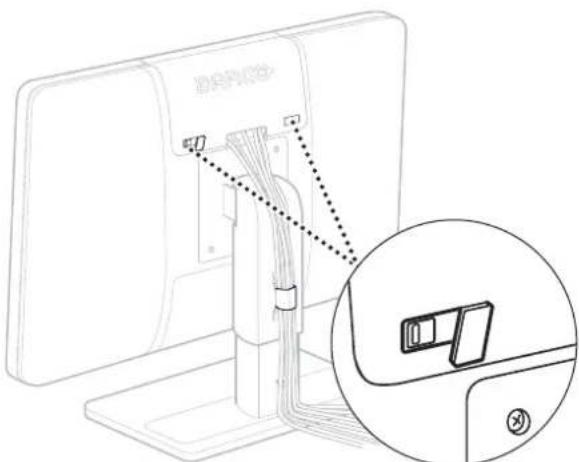

VotreEonisdisplaypossèdedeuxencochesdesécuritéKensingtonvouspermettantd'ancrerl'écranàun bureau ou à tout autre objet fixe. En outre, lorsque vous verrouillez l'écran avec le capot du compartiment desconnecteursenplace,vousempêchezégalementlesutilisateursderaccorderdescâblesàl'écran oud'endébrancher.

Le panneau de l'écran, qui est normalement fixé à un socle, est compatible avec la norme VESA 75 mm.

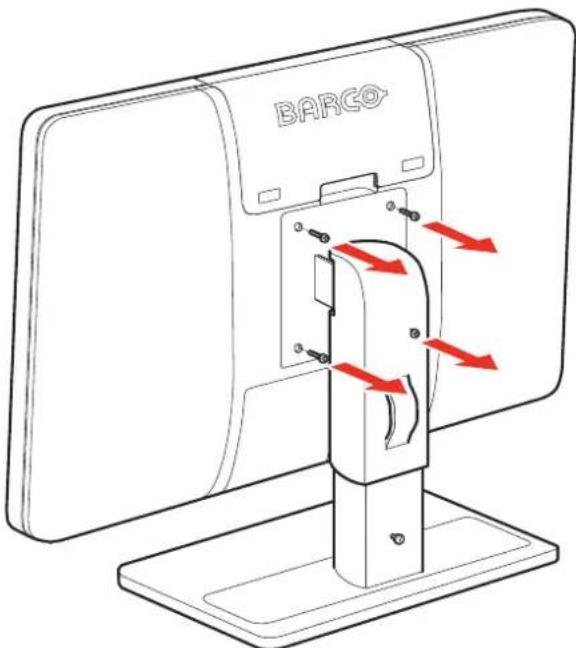

1. Desserrez les quatre vis de fixation pour détacher le panneau du socle.

2. Utilisez 4 vis M4 pour fixer le panneau à un bras homologué VESA. Veuillez vous assurer que la longueurdesvisestde10mm+é paisseurdelaplaqueVESA(tolérancede+/-1mm).

Image3-8

PRÉCAUTION: Utilisez un bras capable de supporter un poids d'au moins 12 kg (26,50 lbs). Fautedequoilepanneaurisquedetomber, deblessergravementunenfantouun adulteetd'endommagersérieusementl'équipement.

PRÉCAUTION: Ne déplacez jamais un écran fixé sur un bras en tirant ou en poussant l'écranlui-même. Assurez-vous plutôtquelebrasestéquipéd'unepoignéehomologuéeVESAetutilisez-lapourdéplacerl'écran. Veuillezvousreporteraumanueld'instructionsdubraspourplusd'informations.

4. FONCTIONNEMENT QUOTIDIEN

4.1 Recommendationspourlefonctionnementquotidien

Optimisationdeladuréedeviedel'écran

L'activationdumodeDPMS(DisplayPowerManagementSystem)devotreécranpermetd'optimiserla duréedevieenéteignantautomatiquementlerétroéclairagelorsquel'écrann'estpasutilisépendantune durée déterminée. Pardéfaut, lesystème DPMS estactivésurvotreécran, maisildoitégalement être activésurvotrestationde travail. Danscebut, accédez à la fenêtre «Propriétés desoptions d'alimentation» dansle «Panneaude configuration».

Barcorecommanded'activerlemodeDPMSaprès20minutesd'inactivité.

Utilisationd'unécrandeveillepourévitertouterétentiond'image

L'utilisation prolongée d'un écran LCD avec un contenu statique affiché dans la même zone d'écran peut entraîneruneformederétentiond'image.

Vous pouvezéviterouréduireconsidérablementl'occurrencedecephénomèneenutilisantunécrande veille. Pour activer un écran de veille, accédez à la fenêtre '« Propriétés de l'affichage » sur votre station detravail.

Barcorecommanded'activerl'écrandeveilleaprès5minutesd'inactivité.Unbonécran deveilleafficheuncontenuenmouvement.

Danslecasoùvoustravaillezplusieursheurescons écutivesaveclamêmeimageouavecuneapplication comprenant des éléments d'image statiques (de sorte que l'écran de veille ne s'active pas), changez régulièrementlecontenudel'imageafind'évitertouterétentiondesélémentsstatiques.

Explicationdelatechnologiedespixels

LesécransLCDutilisentunetechnologiebaséesurlespixels.Danslecadred'unetolérancenormaleen matièreedefabricationdesécransLCD,unnombrelimitédecespixelspeuventresterfoncésouallumés en permanence sans que cela affecte les performances du produit. Afin de garantir une qualité optimale desproduits,BarcoappliquedescritèresdesélectionstrictspoursespanneauxLCD.

PourensavoirplussurlatechnologieLCDetlespixelsmanquants,consultezleslivres blancsdisponiblessurlesitew _ww.barco.com/healthcare.

Optimisationdel'assurancedequalité

QAWeb garantit la qualité et la stabilisation optimales de l'image au sein de chaque cabinet privé.

LecapteurfrontalduEonisdisplaytrav ailleharmonieusementavecQAWebpourvousassureruneimage cohérentedansletemps.Ilstabiliseautomatiquementl'imagedèsl'instantoùvousallumezvotreécran. Quiplusest,QAWebvousfournitunfeedbackinstantanésurl'étatdel'écran.

4.2 Commutation Marche/Arrêt

Pourmettrevotreécransoustensionouhorstension

1. AppuyezbrièvementsurlatoucheVeille().

4.3 Affichage des menus de réglage à l'écran

Àproposdumenuderéglageàl'écran

Le menu de réglage à l'écran vous permet de configurer différents paramètres afin d'adapter l'Eonis displayâvosbesoinsdanslecadredevotreenvironnementde travail. Vous pouvez également trécupérer des informations générales concernant votre écran et ses paramètres de configuration actuelle par l'intermédiairedumenuderéglage à l'écran.

Pourafficherlemenuderéglageàl'écran

1. Lorsquel'écranestsoustension, appuyezsurlatoucheMenu/Entrée(). Lemenuderéglageprincipalapparaîtalorsaucentredel'écran. Siaucuneautreactionn'estentreprise dans les 10 secondesquisuivent, lemenuderéglage all'écrandisparaîtànouveau.

4.4Navigationdanslesmenusderéglageàl'écran

Pournaviguerdanslesmenusderéglageàl'écran

1. Utilisez les touches Droite/Bas (+) et Gauche/Haut (−) pour vous déplacer dans les (sous-)menus, modifierlesvaleursoueffectuerdessélections.
2. Pour accéder à un sous-menu ou confirmer des réglages et des sélections, utilisez la touche Menu/Entrée( ☐ ).

5.FONCTIONNEMENTAVANCÉ

5.1 Sélectiondelasourced'entréevidéo

À propos delas sélection delasourced' entrée vidéo

Par défaut, votre Eonis display détecte et affiche automatiquement la source d'entrée vidéo raccordée. Cependant, lorsque prepare exemple plusieurs sources vidéod'entrée évidé osontraccordées, il peut être nécessaire de sélectionner manuellement la source devant être affichée.

Lessélectionsdelasourced'entréevidéodisponiblespourvotreécransont:

• Auto : il s'agit du réglage par défaut et la source d'entrée vidéo raccordée sera détectée et affichée automatiquement.
• HDMI : ce réglage permettra d'afficher la vidéo raccordée à l'entrée HDMI.
• Port écran : ce réglage permettra d'afficher la vidéo raccordée à l'entrée DisplayPort.
  • VGA : ce réglage permettra d'afficher la vidéo raccordée à l'entrée VGA.

Poursélectionnerunesourced'entréevidéo

1. Affichezlemenupprincipalderéglageàl'écran.
2. Naviguezjusqu'aumenu Sélectiond'entrée.
3. Sélectionnez l'une des sources d'entrée disponibles et confirmez.

5.2Réglagedelaluminance

Àproposduréglagedelaluminance

La luminance de votre Eonis display est réglable dans une plage prédéfinie. Lorsque vous modifiez la luminance, l'écranèglesonrétroéclairageafind'atteindrelacible.

Pourréglermanuellementlaluminance.

1. Affichezlemenupprincipalderéglageàl'écran.
2. Naviguezjusqu'aumenuRéglages.
   3.Accédezausous-menuLuminance.
3. Définissez une valeur de luminance à votre convenance et confirmez.

5.3 Sélectiondugamma

Àproposdelasélectiondugamma

Despanneauxnatifs, noncorrigésafficheronttou slesniveauxdel'échelledegris/decouleursavecdes incrémentségauxdeluminance. Desétudesontmontrénéanmoinsqu'enmatièred'imagesmédicales, certainespartiesenniveauxdegris/encouleurcontiennentdavantaged'informationspertinentesque d'autres. En réponse à ces conclusions, des fonctions de gamma ont été définies. Ces fonctions se concentrentsurlespartiesenquestionquicontiennentdesinformationscrucialesencorrigeantlefonctionnementdupanneaunatif.

Lesfonctionsdegammadisponiblespourvotreécransont:

• Native : si vous sélectionnez Native, le fonctionnement natif du panneau n'est pas corrigé.
• sRVB : il s'agit de la fonction d'affichage telle qu'elle est définie dans la spécification sRVB et elle estconçuepourcorrespondreauxconditionsdevisualisationclassiques, domestiquesetprofessionnelles. Elleestlargementutiliséedanslaplupartdesapplicationsinformatiques.
• DICOM : DICOM (Digital Imaging and Communications in Medicine) est une norme internationale qui a été développée afin d'améliorer la qualité et la communication des images numériques en radiologie. Enrésumé, la fonctiondegamma DICOM:améliorelavisibilité des échelles degris dans les images.
  Barco recommande de sélectionner la fonction de gamma DICOM pour la plupart des applications de visualisationmédicale.
  • Gamma 2.2 : sélectionnez cette fonction si l'écran remplace un écran CRT avec un gamma de 2.2.
• QAWeb : cette fonction de gamma est automatiquement sélectionnée lorsque les fonctions de gamma sont définies par l'intermédiaire de Medical QAWeb.

Poursélectionnerunefonctiondegamma

1. Affichezlemenupprincipalderéglageàl'écran.
2. Naviguezjusqu'aumenuRéglages.
   3.Accédezausous-menuGamma.
3. Sélectionnez l'une des fonctions de gamma disponibles et confirmez.

5.4 Sélection de la luminosité ambiante de la salle de lecture

Àproposdelaluminositéambiantedessallesdelecture

Lesluminositésambiantesdessallesdelecturedisponiblespourvotreécransont:

• Chambre noire : correspond aux conditions d'éclairage des salles de lecture de diagnostic plongées dans l'obscurité. Ceparamètre possè delaluminosité ambiantemaximalelamoinsélevée.
  • Bureau: correspondauxconditionsd'éclairagedansdesbureaux.
• Salle d'opération : correspond aux conditions d'éclairage dans des salles d'opération. Ce paramètre possèdelaluminositéambiantemaximalelaplusélevée.
• QAWeb : ce réglage est automatiquement sélectionné lorsque les conditionsdeluminositéambiante sont définiesparl'intermédiairedeMedicalQAWeb.

Poursélectionneruneluminositéambiantedesalledelecture

1. Affichezlemenuprincipalderéglageàl'écran.
2. Naviguezjusqu'aumenu Réglages.
   3.Accédezausous-menuLuminositéambiante.
3. Sélectionnez l'une des salles de lecture disponibles et confirmez.

5.5 Sélection du point blanc

Àproposdelasélectiondupointblanc

Ce réglage vous permet de modifier le point blanc de l'écran, utilisé comme référence pour l'affichage de touteslesautrescouleurs.

Lesréglagesdupointblancdisponiblespourvotreécransont:

• Native : la température de couleur native et non modifiée de la dalle LCD.
• 6 500 K (sRVB) : correspond à une température de couleur de 6500 Kelvins (D65).
• QAWeb : ce réglage du point blanc est automatiquement sélectionné lorsque le point blanc est défini parl'intermédiairede MediCalQAWeb.

Poursélectionnerlepointblanc

1. Affichezlemenuprincipalderéglageàl'écran.

2. Naviguezjusqu'aumenu Réglages.

3.Accédezausous-menuPointblanc

1. Sélectionnezl'undespréréglagesdupointblancdisponibles.

5.6Paramètresdelavidéoanalogique

Lesparamètressuivantsnesontdisponiblesquelorsqu'unesourced'entréevidéoest sélectionnée.

À propos des paramètres del avidéo analogique

Lorsqu'unesourced'entréevidéoestactive, uncertainnombredeparamètresdelavidéoanalogique deviennentdisponibles:

• Réglage auto : le réglage de la vidéo analogique sera effectué automatiquement
• Géométrie : permet de régler manuellement les paramètres de géométrie de la vidéo analogique (fréquenced'horloge, phased'horloge, positionhorizontale, positionverticale)
• Niveau : permet de régler manuellement les niveaux de contraste et de luminosité de la vidéo analogique

Pourréglerlesparamètresdelavidéoanalogique

1. Affichezlemenupprincipalderéglageàl'écran.
2. Naviguezjusqu'aumenuRéglages.
   3.Accédezausous-menuAnalogique.
3. Ajustezchacundesparamètresdelavidéoanalogiquedisponiblesàvotreconvenance.

5.7Languedumenuderéglageàl'écran

À propos del alanguedumenuderéglage à l'écran

Par défaut, le menu de réglage à l'écran apparaît en anglais. Néanmoins, il existe un large éventail d'autreslanguesdisponiblespourlemenuderéglageàl'écrandevotreEonisdisplay:

• A n g l a i s
  •Français
  •Allemand
  •Espagnol
  •Italien
  •Néerlandais

Poursélectionnerlalanguedumenuderéglageàl'écran:

1. Affichezlemenuprincipalderéglageàl'écran.
2. Naviguez jusqu'au menu Réglages > Paramètres menu.
   3.Accédezausous-menuLangue.
3. Sélectionnezl'unedeslanguesdisponibles.

5.8TémoinDELd'étatdel'alimentation

ÀproposdutémoinDELd'étatdel'alimentation

Pardéfaut, letémoinDEL d'étatdel'alimentationsecomportedelamanièresuivante:

•Vertl'écranestsoustension
- Vert clignotant : l'écran passe en mode veille pour économiser l'énergie
- Orange : l'écran est en mode de veille pour économiser l'énergie.
- Éteint: l'écranestdébranchédel'alimentationsecteur.

Ce comportement par défaut peut être modifié de façon à ce que le témoin DEL de l'état de l'alimentationsoitégalement téteintlorsquel'écranestsoustensionoulorsquel'écranpasseenmodeveillepour économiserdel'énergie.

Pour modifier le comportement du témoin DEL d'état de l'alimentation :

1. Affichezlemenupprincipalderéglageàl'écran.
2. Naviguez jusqu'au menu Réglages > Paramètres menu.
   3.Accédezausous-menu Témoin DELd'étatdel'alimentation.
3. Modifiez le comportement du témoin DEL d'état de l'alimentation à votre convenance et confirmez.

Le passage à l'orange du témoin DEL associé au mode veille destiné à économiser l'énergie n'est pas influencé par ce réglage. Ainsi, lorsque l'écran passe en mode économied'énergie, letémoin DEL vire à l'orange, mêmes 'ilaétédés activé à laide de ce réglage.

5.9 ModeDPMS

ÀproposdumodeDPMS

L'activation du mode Display Power Management System (DPMS) de votre Eonis display permet d'optimisersaduréedevieenéteignantautomatiquementlerétroéclairagelorsqu'aucunsignalvidéon'est détectépendant10secondesenviron. LetémoinDELd'étatdel'alimentationpasseraàl'orange.

Pouractiver/désactiverlemodeDPMS

1. Affichezlemenuprincipalderéglageàl'écran.
2. Naviguez jusqu'au menu Réglages > Paramètres Économie d'énergie.
   3.Accédezausous-menuDPMS.
3. Sélectionnez Activer ou Désactiver à votre convenance et confirmez.

5.10 Fréquenced'autoétalonnage

À proposdel'autoétalonnage

LecapteurfrontaldevotreEonisdisplayenmesurelaluminanceetpermetdelastabiliserautomatiquementpourobtenirunequalitéd'imagemaximalependanttoutesaduréedevie.Cetautoétalonnageest réaliséàunefréquenceréglableprédéfinie.

•1 min
•1 h
•6 h
•24h
•Jamais
- QAWeb : ce réglage est automatiquement sélectionné lorsque la fréquence d'autoétalonnage est définieparl'intermédiairedeMedicalQAWeb.

Pourréglerlafréquenced'autoétalonnage

1. Affichezlemenuprincipalderéglageàl'écran.
2. Naviguez jusqu'au menu Réglages > Paramètres menu.
   3.Accédezausous-menuFréquenced'autoétalonnage
3. Sélectionnezl'undespréréglagesdefréquencedisponibles.

5.11 Réinitialisationusine

Àproposdelaréinitialisationusine

Uneréinitialisationusinevouspermetderestaurerlesparamètresusineoriginauxdel'écrandansleur intégralité.

Poureffectueruneréinitialisationusine

1. Affichezlemenupprincipalderéglageàl'écran.
2. Naviguez jusqu'au menu Réglages > Paramètres menu.
   3.Accédezausous-menuRéinitialisationusine.
3. Sélectionnez Oui ou Non à votre convenance et confirmez.

6.MAINTENANCE

Informationsgénéralesconcernantlamaintenance

L'Eonis display ne requiert aucune intervention de maintenance ou d'étalonnage planifiée. Nous vous recommandonsd'utiliserQAWebassociéauxtestsdedétectiondespannesetauxtestsdefréquences Barco afin d'étalonner et de procéder à la maintenance de l'écran ou de le renvoyer à un opérateur de maintenanceBarcoagréé.Sivousavezlemoindredoute,contactezladivisionBarcoHealthcare.

Nettoyezl'écranàl'aided'uneéponge, d'unchiffondenettoyageoud'unchiffondouxlégèr ementimbibé d'unproduitdenettoyageconçupour l'équipementmédical. Lisezetrespectezl'ensemble des instructions figurant sur les étiquettes des produits de nettoyage. En cas de doute concernant un produit de nettoyage particulier, utilisezdel'eau claire.

N'utilisezpaslesproduitssuivants:

• Pour le modèlenoir; alcool/solvants d'une concentrations supérieure à 5% alcool/solvants d'une concentrations supérieure à 70%
  • Lessivealcalinepuissante, solvantspuissants
• Acide
  • Détergentsaufluor
  • Détergentsàl'ammoniac
  • Détergentsabrasifs
• Lained'acier
• Épongesabrasives
  • Lamesenacier
  • Tissucontenantdufil d'acier

PRÉCAUTION: Veillez à ne pas griffer ou endommager le vitrage ou la dalle LCD. Faites attention si vous portez des bagues ou d'autres bijoux et n'exercez pas de pression trop fortesurlevitrageousurladalleLCD.

PRÉCAUTION: Pour le modèle noir uniquement : n'appliquez pas et ne vaporisez pas de liquide directement sur l'écran, car l'excès de liquide risque d'endommager les circuits électroniques internes. Appliquez plutôt le liquide sur un chiffon de nettoyage.

7.INFORMATIONSIMPORTANTES

7.1 Informations relatives à las sécurité

Recommandationsgénérales

Lisezlesconsignesdesécuritéetlesinstructionsd'utilisationavantd'employerl'appareil.

Conservez les consignes de sécurité et les instructions d'utilisation afin de pouvoir les consulter ultérieurement.

Respectez tous les avertissements figurant sur l'écran ainsi que dans son manuel d'instructions d'utilisation.

Respecteztouteslesinstructionsd'utilisation.

ChocélectriqueouRisqued'incendie

Pourévitertoutrisquedechocélectriqueoud'incendie,neretirezaucuncapot.

Cet appareil ne contient aucune pièce réparable. Confiez l'entretien à du personnel qualifié.

N'exposezjamaisl'appareilàlapluieouàl'humidité.

Modificationsapportées à l'appareil:

N'apportez aucune modification à cet appareil sans l'autorisation du fabricant.

Typedeprotection(électrique):

Écranéquipéd'unealimentationexterne: Appareildeclassel

Degrédesécurité(mélangeanesthésiantinflammable):

Cet appareil n'est pas conçu pour être utilisé en présence d'un mélange anesthésiant inflammable à base d'air, d'oxygène ou de protoxyde d'azote.

Appareilnondestinéauxsoinsdesanté

• Appareil essentiellement utilisé dans une aire de soins de santé et conçu pour être employé là où le contactavecunpatientestpeuprobable(aucunepiècea appliquéesurlemalade).
• Cetappareilnedoitpasêtreutiliséavecunappareildemaintiendesfonctionsvitales.
• L'utilisateur ne doit pas toucher l'appareil, ni ses ports d'entrée(SIP)/de sortie de signaux(SOP), et le patientsimultanément.

Alimentationélectrique-Appareilavecalimentation12VCCexterne

• Alimentation électrique : l'équipement doit être alimenté à l'aide de l'alimentation 12 V CC fournie (——)etapprouvéepourl'usageenmilieumédical
  • L'alimentationCCapprouvée( —— )pourl'usageenmilieumédicaldoitêtrebranchéesurlesecteur.
• Cette alimentation fait partie intégrante de l'équipement ME ou son utilisation est recommandée en associationavecunsystèmeME.
• Pour éviter tout risque de choc électrique, cet appareil doit être uniquement connecté sur une prise secteurprotégéereliéeàlaterre.
• Cetappareildoitêtreinstalléàproximité d'une prisefacilementaccessible.
  • L'appareilestconçupouruneutilisationprolongée.

Variationdesurtension

Si l'appareil n'est pas utilisé pendant une période prolongée, débranchez-le de la prise secteur afin d'éviter toutdommagedûàunevariationdesurtension.

Pourdéconnectercomplètementl'appareil,veuillezdébranchezlecordond'alimentationdelaprisesecteur.

Cordonsd'alimentation:

• Nesurchargezpaslesprisesmuralesetlescordonsprolongateurs, carcelarisquedeprovoquerun incendieouunchocélectrique.
  •Protectiondescordonsd'alimentation(États-Unis:cordond'alimentation):lescordonsd'alimentation doiventêtreacheminésàl'écartdesendroitsdepassage.Évitezégalementsemplacementsoûdes objetsrisquentd'êtreplacéssuroucontrelescordons.Soyezparticulièrementattentifàladisposition descordonsauniveaudesfichesetdesprises.
• Lecordond'alimentationdoitdanstouslescasêtreremplacéparuntechnicienhabilité.
• Utilisezuncordond'alimentationcorrespondantàlatensiondelaprisesecteur, homologuéet conformeauxnormesdesécuritéenvigueurdansvotrepays.

Fiabilitédelamiseàlaterre

La fiabilité de la mise à la terre ne peut être garantie que lorsque l'appareil estraccordéaunepriseportant lamention «Usageospitalieruniquement» ou «Classehôpital» (apposéesurleproduitousurlecordon d'alimentation).

Appareilsexternes

Lesappareilsexternesquevousraccordezauxconnecteursd'entréedesignaux,desortiedesignaux ouàd'autresconnecteursdoiventêtreconformesauxnormesUL/EN/CEIcorrespondantes(parexemple, UL/EN/CEI60950pourleséquipementsinformatiquesetlasérieUL/EN60601-1/CEI60601pourles appareilsélectriquesmédicaux).Enoutre,touteslescombinaisons(systèmes)doiventêtreconformes à lanormeCEI60601-1-1(exigencesdesécuritépourlessystèmesélectriquesmédicaux).Lesappareils nonconformes à lanormeUL/EN/CEI60601-1doiventêtremaintenusendehorsdel'environnement du patient,commeleprescritlanorme.

LeséquipementsnonconformesàlanormeCEI60601doiventêtremaintenusendehorsdel'environnementdupatient,conformémentàlanorme,à1,5mètresaumoinsdupatientoudesesappareils d'assistance.

Toute personne qui connecte un appareil externe à une entrée de signal/à une sortie de signal ou à d'autres connecteurs, a forméunsystème et estéondon responsables amise en conformité avec les exigences de la norme CEI 60601-1-1. En cas de doute, adressez-vous à un technicien qualifié.

Dansleslieuxoùsontutiliséesdesprisesde240V,connectezcetécranuniquementsuruncircuitd'alimentationmonophaséàprisemédianede240V.

Eauethumidité

N'exposezjamaisl'appareilàlapluieouàl'humidité.N'utilisezjamaisl'appareilàproximitéd'unesource d'eau,qu'ils'agissed'unebaignoire,d'unlavabo,d'unepiscine,d'unévier,d'unbaquetouencoredans unsous-solhumide.

NiveauIP-xpourleMDRC-2122BL:ordinaire

NiveauIP-xpourleMDRC-2122WPetleMDRC-2122TS:vitragedeprotection,IP32

Ventilation

Nerecouvrezpasetn'obstruezpaslesorifi cesdeventilationducapotdel'appareil. Lorsquevousl'installez dans une armoire ou dans tout autre lieu confiné, prévoyez un espace suffisant entre celui-ci et les paroisdel'armoire.

Installation

Posezl'appareilsurunesurfaceplane, solideetstablecapabledesupporterlepoidsde3écransau minimum. Sivousoptezpourunsupportouunchariotinstable, l'appareilrisquedetomber, deblesser gravementunenfantouunadulteetd'êtresérieusementendommagé.

Cetappareilestconformeauxnormessuivantes:

CE(MDD93/42/CEEproduitdeclassel)CE-2004/108/CE,2014/30/UE(Directive2004/108/CE,abrogée aveceffetàpartirdu20avril2016),CEI60950-1:2005+A1:2009(2èmeÉDITION),CEI60601-12ème ÉD:1988+A1:1991+A2:1995,CEI60601-1:2005+A1:2012,ANSI/AAMIES60601-1:2005+C1:2009+A1:2012,CAN/CSAC22.2N°60601-1-08:2008,DEMKO-EN60601-1:2006,EN60601-1-2:2007,EN 60601-1:2006+A11:2011,CCC-GB9254-2008+GB4943-2001+GB17625.1-2003(MDRC-2122BLet MDRC-2122WPuniquement),KC,VCCI,FCCclasseB,ICES-001NiveauB,FDAdispositifdeclassel, RoHS

ExceptionsnationalesscandinavespourCL.1.7.2:

BarcodéclarequeleEonisdisplayestdestinéuniquementàl'examend'im agesmédicalesnumériques. Cesexamenssontréalisésdansdessallesoùl'équipementn'estpassusceptibled'entrerencontactavec lespatients.Surlabasedecesinformations,encasdechutedel'écran,lepatientnerisquepasd'être blessédirectement.Si,pourquelqueraisonquecesoit,l'écranvenaitàtomber,ilnereprésenteraitaucun dangerpourl'opérateurquil'utilise.Enoutre,leEonisdisplayn'estdotéd'aucunsystèmed'intelligence artificielle et il ne manipule aucune information relative aux images. En cas de chute d'un objet sur l'écran, cequipeutentraînerparex.uneabsenced'imageàl'écran,lepers onnelmédicalleremarqueraimmédiatement.D'autresrisquessontmoinsévidents,telsqueparexempledesartefactsproduitsparl'écran lui-même.Cependant,l'écranétantuniquementdestinéaêtreutilisépourl'examend'imagesmédicales numériques,iln'existeaucundangerindirectpourlepatient.Surlabasedecesinformations,leEonis displaynesecaractériseparaucuneperformanceessentielleparticulière.

7.2 Informations relatives à l'environnement

Informationsrelativesàl'éliminationdesd échets

Déchetsd'équipementsélectriquesetélectroniques

Cesymboleapposésurleproduitindiqueque,conformémentàladirectiveeuropéenne2012/19/EU régissantlesdéchetsd'équipementsélectriquesetélectroniques,ceproduitnedoitpasêtrejetéavecles autresdéchetsmunicipaux.Veuillezremettrevoséquipementsusagésàunpointdecollecteagrééassurantlerecyclagedesdéchetsd'équipementsélectriquesetélectroniques.Pourempêchertoutenuisance àl'environnementouàlasantéhu mainedueàuneéliminationincontrôléededéchets,veuillezséparer ces objets des autres types de déchets et vous montrer responsable en assurant leur recyclage, afin de contribueràlaréutilisationdurabledesressourcesenmatériaux.

Pourplusd'informationssurlerecyclagedeceproduit,veuillezcontactervotremairieouvotreservice municipaldetraitementdesdéchets.

Pour plus de détails, veuillez consulter le site Web de Barco à l'adresse suivante : http://www.barco.com/en/AboutBarco/weee

Conformité à l'adirective RoHSpourlaTurquie

Selonl'«Administrationchinoisepourlecontrôledelapollutioncauséeparlesproduitsélectroniquesde l'industriedel'information», letableauci-dessousrépertorielesnomsetlacompositionensubstances toxiqueset/oudangereusessusceptiblesd'êtrecontenuesdansleproduitBarco. LaRoHSdelaChine continentaleestinclusedanslanormeMCVduMinistèredel'IndustrieetdesTechnologiesdel'Informationchinois, danslasection«Limitesrequisesenmatièredesubstancestoxiquesdanslesproduits électroniquesdel'industriedel'information».

零件项目(名称)Nomducomposant	有毒有害物质或元素Substancesouélémentsdangereux
	铅Pb	汞Hg	镉Cd	六价铬Cr6+	多溴联苯PBB	多溴二苯醚PBDE
印制电路配件Assemblagesdecircuitsimprimés	X	O	O	O	O	O
液晶面板ÉcranLCD	X	O	O	O	O	O
外接电(线)缆Câblesexternes	X	O	O	O	O	O
内部线路Câblageinterne	O	O	O	O	O	O
金属外壳Boîtiermétallique	O	O	O	O	O	O
塑胶外壳Boîtierplastique	O	O	O	O	O	O
散热片(器)Dissipateursthermiques	O	O	O	O	O	O
电源供应器Unitéd'alimentation	X	O	O	O	O	O
风扇Ventilateur	O	O	O	O	O	O
文件说明书Manuelspapier	O	O	O	O	O	O
光盘说明书ManuelsurCD	○	○	○	○	○	○
这个表被制备按照规定SJ/T 11364.CetableauaétéétabliconformémentauxdispositionsdelanormeSJ/T11364.O:表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363 标准规定的限量要求以下.O:Signifie que cette substance toxique ou dangereuse contenue dans tous les matériaux homogènes decettepièceestinférieureàlalimiterequiseparlanormeSJ/T11363.X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363 标准规定的限量要求.X:Signifie que cette substance toxique ou dangereuse contenue dans au moins l’un des matériaux homogènesdecettepièceestsupérieureàlalimiterequiseparlanormeSJ/T11363.

Touslesproduitsélectroniquesdel'industriedel'information(EIP)vendusenChinecontinentaleetsigna-lésparlelogoEFUP(EnvironmentalFriendlyUsePeriod)doiventêtreconformesàla«normed'étiquetage pour le contrôle de la pollution causée par les produits électroniques de l'industrie de l'information ». LenumérosituédanslelogoEFUPqueBarcoutilise(veuillezvousreporteràlaphoto)estbasésurla «normerelativeàlapérioded'utilisationrespectueusedel'environnementdesproduitsélectroniquesde l'industriedel'information»delaChinecontinentale.

Étiquetteénergiechinoise

Siuneétiquette énergiechinoise est apposées sur votre emballageous survotre produit, le produit est conforme aux exigences énergétiques correspondant au niveau d'efficacité énergétique mentionnée sur l'étiquette.

按照中国<<能源效率标识管理办法>>Conformémentàla réglementationapplicableen matière d'étiquetage énergétique en Chine	本显示器符合以下要求Lemoniteurestconformeaux exigencessuivantes	本显示器符合以下要求Lemoniteurestconformeaux exigencessuivantes
能源效率等级Niveau d'efficacité énergétique	1	2
能源效率Efficacité énergétique(cd/W)	>1,05	>0,85
关闭状态能耗Consommationénergétiqueen modearrêt(W)	<0,5<1,0
执行的能源效率国家标准编号Codedelanormenationale appliquée	GB21520GB21520

7.3 Informations relatives à la conformité réglementaire

Indicationsd'utilisation

CetécranestunécranAMLCDconçupourlavisualisationd'imagesradiographiques. Ilnedoitpasêtre utilisé à proximité des patients (làoùces dernierssons susceptibles d'êtredans un état d'in conscience) et doit être maintenuhors d'un périmètre de 1,83 met de 2,29 men verticale.

FCCclasseB

CetappareilestconformeàlaSection15desrèglementsdelaFCC.Sonfonctionnementestsoumisaux deuxconditionssuivantes:(1) cet appareilnedoitpasprovoquerd'interférencesnuisibleset(2) ildoit acceptertoutesinterférencesreçues, y compriscellesquisontsusceptibles d'engendrerunfonctionnementindésirable.

Cetappareilaététestéte déclaré conforme aux limites imposées à un appareil numériquedela Classe B, conformément à la Section 15 des règlements de la FCC. Ces limit essont conçues pour assurer une protection raisonnable contre les interférences nuisibles da nsune installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie hautes fréquences et, s'il n'est pas installé et utilisé conformément aux instructions, il peut interférer demanière intempestive avec des communications radio. Il n'est tout eois par garantiqu'aucune interférencenes produir ad sans une installation particulière. Sicet appareil interféré demanière intempestive avec claréception radiou télévision, ce qui peut t redé terminé en mettant l'appareil horstension, puissoustension, l'utilisateur est encouragé à remédier à ces interférences à l'aided un des mesures suivantes:

• Réorienterourepositionnerl'antennederé ception.
- Augmenterladistancequiséparel'appareildurécepteur.
•Raccorderl'appareilàlaprised'uncircuitdifférentdeceluiauquelestconnectélerécepteur.
- Solliciterl'aideduconcessionnaireoud'untechnicienradio/TVexpérimenté.

Toute modification ou altération apportée à cet appareilsansl'accordexpressedel'autoritéresponsable delaconformitépeutannulerl'autorisationdonnéeàl'utilisateurd'employercetappareil.

AvispourleCanada

CetappareillSMestconformeàlanormelCES-001duCanada.

CetappareilISMestconformeàlanormeNMB-001duCanada.

7.4 Avis relatif à la CEM

Informationsgénérales

IIn'existepasd'exigenceparticulièrerelativeàl'utilisationdecâblesexternesouautresaccessoires,exceptépourcequiconcernel'alimentationencourantélectrique.

Lorsdel'installationdel'appareil,utiliseruniquementlecordond'alimentationlivréavecl'appareilouun cordon de rechange fourni par le fabricant officiel. L'utilisation d'un autre cordon d'alimentation risque de diminuerleniveaud'dimmunitédel'appareil.

Émissionsélectromagnétiques

L'Eonis display est conçu en vue d'un emploi dans l'environnement électromagnétique spécifié ci-après. Ilincombeàl'acquéreurouàl'utilisateurdel'Eonisdisplaydes'assurerqu'ilserautilisédansuntelenvironnement.

TestdecontrôledesémissionsCon	InformitéEnvironnementélectrom	agnétique-Directives
ÉmissionsRFCISPR11	Groupe1	L’Eonisdisplayutilisel’énergieRF uniquementpoursesfonctions internes.Parconséquent,ses émissionsRFsonttrèsfaibleset nesontsusceptiblesd’aucune interférenceavecunappareil électroniqueproche.
ÉmissionsRFCISPR11	ClasseB	L’Eonisdisplayestapproprié pourêtreutilisédanstousles établissements,ycomprisdans lesétablissementsrésidentiels etceuxquisontdirectement raccordésauréseaupublic d’alimentationbassetension quialimentedesimmeublesà caractérerésidentiel.
ÉmissionsharmoniquesCEI61000-3-2	ClasseD
Fluctuationsdetension/émissions descintillationsCEI61000-3-3	Conforme

CetEonisdisplayestconformeauxnormesmédicalesapplicablesenmatièred'EMC,relativesauxémissionsàdestinationdesappareilssituésàproximitéetauxinterférencesémisesparcesderniers.Son fonctionnementestsoumisauxdeuxconditionssuivantes:(1)cetappareilnedoitpasprovoquerd'interférencesnuisibleset(2)ildoitacceptertoutesinterférencesreçues,ycompriscellesquisontsusceptibles d'engendrerunfonctionnementindésirable.

Lesinterférencespeuventêtreestiméesenmett antl'appareilhorsetsoustension.

Si l'appareil produit des interférence nuisibles pour les appareils situés à proximité, ou s'il pâtit d'interférencesnuisiblesémisesparcesderniers, l'utilisateurestencouragéàremédieràcesinterférences à l'aided'aunoinsunedesmesuressuivantes:

• Réorienterourepositionnerl'antenneoul'appareilderéception.
  • Augmenterladistancequiséparel'appareildurécepteur.
• Raccorder l'appareil à la prise d'un circuit différent de celui auquel est connecté le récepteur.
• Solliciterl'aideduconcessionnaireoud'untechnicienexpérimenté.

Immunité électromagnétique

L'Eonis display est conçu en vue d'un emploi dans l'environnement électromagnétique spécifié ci-après. Ilincombeàl'acquéreurouàl'utilisateurdel'Eonisdisplaydes'assurerqu'ilserautilisédansuntelenvironnement.

Testd’immunité	CEI60601Niveauxdetest	Niveaudeconformité	Environnement électromagnétique-directives
Déchargeélectrostatique (DES)CEI61000-4-2	±6kVaucontact± 8 k V à l ’a i r	±6kVaucontact±8kVàl’air	Lessolsdoiventêtre enbois, enbéton ouencarrelagede céramique.Silessols sontrecouvertsde matériauxsynthétiques, l’humiditérelativedoit êtrede30%aumoins.
Testd'immunitéCEI60601	Niveauxdetest	Niveaudeconformité	Environnement électromagnétique-directives
Transitoires électriques/rapidesen salveCEI61000-4-4	±2kVpourleslignes d'alimentationen électricité±1kVpourleslignes d'entrée/desortie	±2kVpourleslignes d'alimentationen électricité±1kVpourleslignes d'entrée/desortie	Laqualitéde l'alimentationsecteur doitêtrecelled'un environnement commercialouhospitalier courant.
SurtensionCEI61000-4-5	±1kVdeligne(s)à ligne(s)±2kVdeligne(s)à ligne deterre	±1kVdeligne(s)à ligne(s)±2kVdeligne(s)à ligne deterre	Laqualitéde l'alimentationsecteur doitêtrecelled'un environnement commercialouhospitalier courant.
Creuxdetension, coupuresbrèveset variationsdetension deslignes d'alimentation entrantesCEI61000-4-11	< 5 % UT1(creux>95% en UT)pendant0,5cycle40%UT(creuxde60% en UT)pendant5cycles70%UT(creuxde30% en UT)pendant25cycles< 5 % UT(creux>95%enUT)pendant5 secondes	< 5 % UT(creux>95% en UT)pendant0,5cycle40%UT(creuxde60% en UT)pendant5cycles70%UT(creuxde30% en UT)pendant25cycles< 5 % UT(creux>95%enUT)pendant5 secondes	Laqualitéde l'alimentationsecteur doitêtrecelled'un environnement commercialouhospitalier courant.Sil'utilisateur de l'Eonisdisplayrequiertun fonctionnementcontinu pendantlesinterruptions d'alimentationsecteur, ilestrecommandéde suppléerl'alimentation de l'Eonisdisplayaumoyen d'unUPS(onduleur)ou d'unebatterie.
Champmagnétiquede fréquenced'alimentation (50/60Hz)CEI61000-4-8	3 A/m	Sans objet2	Leschamps magnétiques delafréquence d'alimentationdoivent posséderleniveau caractéristiqued'un environnement commercialouhospitalier courant.
RFconduiteCEI61000-4-6RFrayonnéeCEI61000-4-3	3 Vef f1 50 kHz à 80 MHz3 V /m80MHz à 2,5GHz	3 V3 V /m	Lesappareilsde communication RF portablesetmobiles,y comprislescâbles,ne doiventpasêtreutilisés àproximité del'Eonis display à unedistance inférieure àladistancede sécurité recommandée, calculée àpartirde l'équationapplicable à la fréquencedel'émetteur. Distanceséparation recommandée d = 1 , 2√Pd = 1,2√P 80 MHz à 800 MHz

1. est la tension du courant secteur avant l'application du niveau de test.
2. L'écran Eonis display ne contient aucun composant sensible aux champs magnétiques.

Testd’immunitéCEI6060	1Niveauxdetest	Niveaudeconformité	Environnement électromagnétique-directives
			d = 2,3 800MHz à2,5 GhzouPestl’évaluationde lasortiemaximalede l’émetteurenwatts(W), selonlefabricant,etdla distancedeséparation recommandéeenmètres (m).Lesintensitésde champdesémetteurs RFfixes,tellesque déterminéesdansune étudeélectromagnétique sursite, ^3 doiventêtre inférieuresauniveaude conformitédanschaque plagedefréquence. ^4 Desinterférences peuventseproduire auvoisinaged’appareils portantlesymbole:[IMAGE]

À80MHzet800MHz,ladistancedesécuritédelaplagedefréquencelaplusélevée s'applique.

Cesconsignesnes'appliquentpasobligatoirementàtouteslessituations. Lapropagation électromagnétique est affectée par l'absorption et la réflexion des structures, des objetsetdespersonnes.

Distancedeséparationrecommandée

L'Eonisdisplayestconçupourêtreutilisédansunenvironnementélectromagnétiquedanslequelles perturbationsradioélectriquesrayonnéessontcontrôlées.L'acquéreuroul'utilisateurdel'Eonisdisplay contribueraàprévenirlesperturbationsélectromagnétiquesenveillantàconserverladistanceminimale recommandéeentreleséquipementsdecommunicationRFportablesetmobiles(émetteurs)etl'Eonis displaycommerecommandéci-après,selonlapuissancedesortiemaximaledel'équipementdecommunication.

Puissancenominale desortiemaximalede l'émetteur5W	Distancedeséparationenfonctiondelafréquencedel'émetteur
	1 50 kHz à 80 MHz d = 1,2 √P	80MHzà800MHz d = 1,2 √P	8 0 0 MHz à 2,5 GHz d = 2,3 √P
0,010,120,120,23
0,10,380,380,73
11,21,22,3
103,83,8	7,3
100	12	12	23

À 80 MHz et 800 MHz, ladistance deséparation delaplagedefréquence s'applique.

Ces consignes ne s'appliquent pas obligatoirement à toutes les situations. La propagation électromagnétique est affectée par l'absorption et la réflexion des structures, des objetsetdespersonnes.

7.5 Explication des symboles

Symbolesprésentssurl'appareil

L'appareiletl'alimentationpeuventporterlessymbolessuivants(listenonlimitative):

	Indiquelaconformitéàladirective93/42/CEEentantquedispositifdeclassel
0120	Indiquelaconformitéàladirective93/42/CEEentantquedispositifdeclassel
	Indiquelaconformitéàlasection15desrèglement tsdelaFCC(ClasseAou ClasseB).
	Indiquequel'appareilestagrééconformémentauxrèglementsUL.
	Indiquequel'appareilestagrééconformémentauxrèglementsULpourleCanada etlesÉtats-Unis.

1. Pour les émetteurs ayant une puissance de sortie maximale non listée ci-dessus, la distance de séparation recommandée d en mètres (m) peut être déterminée à l'aide de l'équation applicable à la fréquence de l'émetteur, où P est l'évaluation de la sortie maximale de l'émetteur en watts (W), selon le fabricant.

	Indiquequel'appareilestagrééconformémentauxrèglementsULpourleCanada etlesÉtats-Unis.
	Indiquequel'appareilestagrééconformémentauxrèglementsULDemko.
	Indiquequel'appareilestagrééconformémentauxrèglementsCCC.
	Indiquequel'appareilestagrééconformémentauxrèglementsVCCI.
	Indiquequel'appareilestagrééconformémentauxrèglementsKC.
	Indiquequel'appareilestagrééconformémentauxrèglementsBSMI.
	Indiquequel'appareilestagrééconformémentauxrèglementsPSE.
	DésignelesconnecteursUSBdel'appareil.
	DésignelesconnecteursDisplayPortdel'appareil.
	Indiquelefabricantofficiel.
	Indiqueladatedefabrication.
	Indiqueleslimitationsdetempérature. 6àrespecterpourquel'écranfonctionne conformémentauxspécifications.
	Indiquelenumérode série del'appareil.
	Indiquelaréférencedel'appareiloularéférencecatalogue
	Avertissement:tensiondangereuse
	Attention
	Consulterlesinstructionsd’utilisation.
	Indiquequecetappareilnedoitpasêtrejetéàlapoubelle,maisêtrerecyclé conformémentàladirectiveeuropéenneDEEE(Déchetsd’équipementélectrique etélectronique).
	Indiquelecourantcontinu(CC)
	Indiquelecourantalternatif(CA)
	Veille
	Équipotentialité

Symbolesprésentsdurlaboîte

Laboîtedel'appareilpeutporterlessymbolessuivants(listenonlimitative):

	Signaleundispositifsusceptibled’êtrecasséouendommagés’iln’estpas manipuléavecprécautionlorsdesonstockage.
	Signaleundispositifdevantêtreproté gédel’humiditélorsdesonstockage.
	Indiquelesensdestockagedelaboîte.Laboîtedoitêtretransportée,manipulée et entreposée de manière à ce que les flèches pointent toujours vers le haut.
[IMAGE]	Indiquelenombremaximaldeboîtesidentiquespouvantêtreempiléeslesunes sur les autres, où « n » estlen ombrelimite.
	Indiquequelaboîtedoitêtretra nsportéepardeuxpersonnes.
	Indiquequelaboîtenedoitpasêtreouverteavecuncouteau,uncutteroutout autreobjetcoupant.
	Indiqueleslimitesdetempérature. ^7 auxquellesl’appareilpeutêtreexposéntoutesécuritélorsdesonstockage.

Indiquelaplage ^7 d'humidité à laquelle l'appareil peut être exposéentoutes sécurité lors desonstockage.

Indiquelaplage 7 depressionatmosphériqueàlaquellel'appareilpeutêtreexposé entoutesécuritélorsdesonstockage.

7.6 Déclarationdonon-responsabilité

Avisdenon-responsabilité

Bienquetousleseffortsaientétédéployéspourpréserverl'exactitudetechniquedecedocument, nous n'assumonsaucunereresponsabilitépourleserreurséventuelles. Notrebutestdevousfournirladocumentationlapluspréciseetlamieuxexploitablepossible. Sivoudécouvrezdeserreurs, n'hésitezpas ànouslessignaler.

LesproduitslogicielsBarcosontlapropriétédeBarco.IIssontdistribuéssouscopyrightparBarcoNVou Barco Inc., pour être utilisés exclusivement dans le respect des termes spécifiques du contrat de licence dulogicielconcluentreBarcoNVouBarcoInc.etledétenteurdelalicence.Aucuneautreutilisation, duplicationoudivulgationd'unproduitlogicielBarcon'estautorisée,sousquelqueformequecesoit.

Les caractéristiques des produits Barco sont susceptibles d'être modifiées sans avis préalable.

Marques

Touteslesmarquesetmarquesdéposéesappartiennentàleurspropriétairesrespectifs.

AvisdeCopyright

Cedocumentestprotégéparcopyright.Tousdroitsréservés.Cedocumentetaucunepartiedecelui-ci nepeuventêtrereproduitsoucopiés,sousquelqueformeouparquelquemoyenquecesoit,graphique, électroniqueoumécanique,ycomprislaphotocopie,l'enregistrementsurbandeoudansdessystèmes destockageetderecherchededonnées,sanslapermissionécritedeBarco.

©2015BarcoNVTousdroitsréservés.

7.7 Caractéristiques techniques

MDRC-2122BL

Acronymeduproduit	MDRC-2122BL
Technologied'écran	LCDcouleurTFTIPS
Taille d'écranactive (diagonale)	542mm(21,5")
Tailled'écranactive(HxV)	267,3mmx475,2mm(10,52"x18,71")
Rapportd'aspect(H:V)	16:9
Résolution	2MP(1920x1080)
Pasdepixels	0,2475
Imagerieencouleur	Oui
Imagerieenniveauxdegris	Oui

1. Les valeurs xx et yy sont données dans le paragraphe consacré aux caractéristiques techniques.

Priseen chargedel'a couleur	100 bitsage
Angledevision(H,V)178°
ALC(Compensationdela lumièreambiente)	Oui,valeursprédéfiniesdanslemenuderéglageàl'écran
CapteurfrontalOui
Luminancemaximale	250cd/m2(type)
LuminanceétalonnéeDICOM180cd/m2
Rapportdecontraste	1000:1(type)
Tempsderéponse(Tr+Tf)	14ms
Couleurduboîtier	Noir+Argent
SignauxvidéoenentréeVGA,DisplayPort,HDMI
PortsUSB	1 en é mission, 2 en réception
NormeUSB	2.0
Alimentationélectrique (nominale)	100-240V
Consommationélectrique (nominale)	40W(<0,5Wenveille)
Modeéconomie d'énergie	Oui
Gestiondel'alimentation	DPMS
Horlogedepoint	165MHz
Languesdumenuderéglage à l'écran	Allemand,anglais,espagnol,français,italienetnéerlandais
Dimensionsavecsocle(Lxh x p)	507x377-457x166mm
Dimensionssanssocle(Lxh x p)	507x306x57mm
Dimensionsemballé(Lxhxp)	610x505x230mm
Poidsnetavecsocle	6,0kg
Poidsnetsanssocle	3,6kg
Poidsnetemballéavecsocle	9,6kg
Plagederéglageenhauteur	80mm
Inclinaison	0°/+20°
Orientation	-30°/+30°
Pivot	S.O.
Normed'installation	VESA(75mm)
Protectiondel'écran	S.O.
Certifications	CE (MDD 93/42/CEE produit de classe I) CE-2004/108/CE, 2014/30/UE (Directive2004/108/CE,abrogéeaveceffetàpartirdu20avril 2016),CEI60950-1:2005+A1:2009(2èmeÉDITION),CEI60601-1 2èmeÉD:1988+A1:1991+A2:1995,CEI60601-1:2005+A1:2012, ANSI/AAMIES60601-1:2005+C1:2009+A1:2012,CAN/CSAC22.2 N°60601-1-08:2008,DEMKO-EN60601-1:2006,EN60601-1-2:2007, EN60601-1:2006+A11:2011,CCC-GB9254-2008+GB4943-2001+ GB17625.1-2003,KC,VCCI,FCCclasseB,ICES-001NiveauB,FDA dispositifdeclassel,RoHS
Accessoiresfournis	Guidedel'utilisateur
	Sangled'acheminementdescâbles
	Câblesvidéo(1xHDMI+1xDisplayPort)
	Câblesd'alimentation(Royaume-Uni,Europe(CEBEC/KEMA)ou États-Unis(UL/CSA,adaptateurNEMA5-15P)ouChine(CCC))
	CâbleUSB2.0
	Alimentationexterne(modèle:BridgePowerCorp.BPM060S12F15; Entrée:100-240VCA,50-60Hz,1,5A;Sortie:+12VCC(---),5A)
Accessoiresenoption	S.O.
LogicieldeContrôleQualitéQAWebPrivatePractice,QAWebEnterprise
Garantie	3 ans
Températurede fonctionnement	+10°C/+40°C
Températuredestockage	-20°C/+60°C
Humiditédefonctionnement30%-75%(sanscondensation)
Humiditédestockage	5%à85%(sanscondensation)
Altitudedefonctionnement	2000m
Altitudedestockage7500m
Pressiondefonctionnement	70kPa - 106kPa
Pressiondestockage	50kPa-106kPa

MDRC-2122WP

Acronymeduproduit	MDRC-2122WP
Technologied'écran	LCDcouleurTFTIPS
Taille d'écran active (diagonale)	542 mm (21,5")
Tailled'écranactive(HxV) 267	7,3mmx475,2mm(10,52"x18,71")
Rapportd'aspect(H:V)	16:9
Résolution	2MP(1920x1080)
Pasdepixels 0	2475
Imagerieencouleur	Oui
Imagerieenniveauxdegris	Oui
Priseen chargedel'a couleur	100dtage
Angledevision(H,V) 178°
ALC(Compensationdela lumièreambiante)	Oui,valeursprédéfiniesdanslemenuderéglageàl'écran
Capteurfrontal	Oui
Luminancemaximale	250cd/m2(type)
LuminanceétalonnéeDICOM 180cd/m2
Rapportdecontraste	1000:1(type)
Tempsderéponse(Tr+Tf)	14ms
Couleurduboîtier	Blanc+Argent
Signauxvidéoenentrée VGA,DisplayPort,HDMI
PortsUSB	1 en é mission, 2 en réception
NormeUSB	2.0
Alimentationélectrique(nominale)	100-240V
Consommationélectrique(nominale)	40W(<0,5Wenveille)
Modeéconomied'énergie	Oui
Gestiondel'alimentationDPMS
Horlogedepoint165MHz
Languesdumenuderéglageà l'écran	Allemand,anglais,espagnol,français,italienetnéerlandais
Dimensionsavecsocle(Lxh x p)	507x377-457x166mm
Dimensionssanssocle(Lxh x p)	507x306x57mm
Dimensionsemballé(Lxhxp)	610x505x230mm
Poidsnetavecsocle6,7kg
Poidsnetsanssocle4,3kg
Poidsnetemballéavecsocle10,1kg
Plagederéglageenhauteur80mm
Inclinaison	0^ /+ 20^
Orientation- 30^ /+ 30^
Pivot	S.O.
Normed'installation	VESA(75mm)
Protectiondel'écran	Vitragedeprotectionantireflet
Certifications	CE (MDD 93/42/CEE produit de classe I) CE-2004/108/CE, 2014/30/UE (Directive2004/108/CE,abrogéeaveceffetàpartirdu20avril 2016),CEI60950-1:2005+A1:2009(2èmeÉDITION),CEI60601-1 2èmeÉD:1988+A1:1991+A2:1995,CEI60601-1:2005+A1:2012, ANSI/AAMIES60601-1:2005+C1:2009+A1:2012,CAN/CSAC22.2 N°60601-1-08:2008,DEMKO-EN60601-1:2006,EN60601-1-2:2007, EN60601-1:2006+A11:2011,CCC-GB9254-2008+GB4943-2001+ GB17625.1-2003,KC,VCCI,FCCclasseB,ICES-001NiveauB,FDA dispositifdeclassel,RoHS
Accessoiresfournis	Guidedel'utilisateur
	Sangled'acheminementdescâbles
	Chiffondenettoyage
	Câblesvidéo(1xHDMI+1xDisplayPort)
	Câblesd'alimentation(Royaume-Uni,Europe(CEBEC/KEMA)ou États-Unis(UL/CSA,adaptateurNEMA5-15P)ouChine(CCC))
	CâbleUSB2.0
	Alimentationexterne(modèle: BridgePowerCorp. BPM060S12F15; Entrée:100-240VCA,50-60Hz,1,5A;Sortie:+12VCC(---),5A)
Accessoiresenoption	S.O.
LogicieldeContrôleQualité	QAWWebPrivatePractice,QAWWebEnterprise
Garantie	3 ans
Température de fonctionnement	+10°C/+40°C
Températuredestockage	-20°C/+60°C
Humiditédefonctionnement	30%-75%(sanscondensation)
Humiditédestockage	5%à85%(sanscondensation)
Altitudedefonctionnement	2000m
Altitudedestockage	7500m
Pressiondefonctionnement	70kPa - 106kPa
Pressiondestockage	50kPa-106kPa

MDRC-2122TS

Acronymeduproduit	MDRC-2122TS
Technologied'écran	LCDcouleurTFTIPS
Tailled'écranactive(diagonale)542mm(21,5")
Tailled'écranactive(HxV)267,3mmx475,2mm(10,52"x18,71")
Rapportd'aspect(H:V)	16:9
Résolution	2MP(1920x1080)
Pasdepixels0,2475
Imagerieencouleur	Oui
Imagerieenniveauxdegris	Oui
Priseen chargedel'a couleur	f10chisage
Angledevision(H,V)178°
ALC(Compensationdela lumièreambiante)	Oui,valeursprédéfiniesdanslemenuderéglageàl'écran
CapteurfrontalOui
Luminancemaximale	250cd/m2(type)
LuminanceétalonnéeDICOM180cd/m2
Rapportdecontraste	1000:1(type)
Tempsderéponse(Tr+Tf)	14ms
Couleurduboïtier	Noir+Argent
Signauxvidéoenentrée VGA,DisplayPort,HDMI
PortsUSB	1 en émission, 2 en réception
NormeUSB	2.0
Alimentationélectrique (nominale)	100-240V
Consommation électrique (nominale)	40W(<0,5Wenveille)
Modeéconomied'énergie	Oui
Gestiondel'alimentation DPMS
Horlogedepoint 165MHz
Languesdumenuderéglage à l'écr an	Allemand,anglais,espagnol,français,italienetnéerlandais
Dimensionsavecsocle(Lxh x p)	507x377–457x166mm
Dimensionssanssocle(Lxh x p)	507x306x57mm
Dimensionsemballé(Lxhxp)610x505x230mm
Poidsnetavecsocle 6,7kg
Poidsnetsanssocle 4,3kg
Poidsnetemballéavecsocle 10,1kg
Plagederéglageenhauteur 80mm
Inclinaison	0°/+20°
Orientation	-30°/+30°
Pivot	S.O.
Normed'installation VESA(75mm)
Protectiondel'écran Vitragedeprotectionantireflet
Certifications	CE (MDD 93/42/CEE produit de classe I) CE-2004/108/CE, 2014/30/UE (Directive2004/108/CE, abrogéeaveceffetàpartirdu20avril 2016), CEI60950-1:2005+A1:2009(2èmeÉDITION), CEI60601-12èmeÉD:1988+A1:1991+A2:1995, CEI60601-1:2005+A1:2012, ANSI/AAMIES60601-1:2005+C1:2009+A1:2012, CAN/CSAC22.2 N°60601-1-08:2008, DEMKO-EN60601-1:2006, EN60601-1-2:2007, EN60601-1:2006+A11:2011, KC, VCCI, FCCclasseB, ICES-001 NiveauB, FDAdispositifdeclassel, RoHS
Accessoiresfournis	G u i d e d e l' u t i l i s a t e u r
	Sangled'acheminementdescâbles
	Chiffondenettoyage
	Câblesvidéo(1xHDMI+1xDisplayPort)
	Câblessecteur(Royaume-Uni, Europe(CEBEC/KEMA)ouÉtats-Unis (UL/CSA, adaptateurNEMA5-15P))
	CâbleUSB2.0
	Alimentationexterne(modèle:BridgePowerCorp.BPM060S12F15; Entrée:100-240VCA, 50-60Hz, 1,5A; Sortie:+12VCC( —— ), 5A)
Accessoiresenoption	S.O.
LogicieldeContrôleQualitéQAWebPrivatePractice, QAWebEnterprise
Garantie	3 ans
Températurede fonctionnement	+10°C/+40°C
Températuredestockage	-20°C/+60°C
Humiditédefonctionnement	30%-75%(sanscondensation)
Humiditédestockage	5%à85%(sanscondensation)
Altitudedefonctionnement	2000m
Altitudedestockage	7500m
Pressiondefonctionnement	70kPa-106kPa
Pressiondestockage	50kPa-106kPa
