Intitulé	Description
Type de produit	Détecteur de mouvement
Caractéristiques techniques principales	Détection infrarouge passif, angle de détection de 180°, portée jusqu'à 12 mètres
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions : 120 x 120 x 70 mm
Poids	Environ 300 g
Compatibilités	Compatible avec les systèmes d'éclairage standard
Tension	230 V
Puissance	Max 2000 W (résistif), 1000 W (inductif)
Fonctions principales	Réglage de la durée d'éclairage, réglage de la sensibilité, fonction crépusculaire
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées selon le distributeur
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - LUXA 101-180 THEBEN

Quel est le rôle principal du THEBEN LUXA 101-180 ?

Le THEBEN LUXA 101-180 est un détecteur de mouvement conçu pour activer automatiquement l'éclairage en fonction de la présence de personnes dans une zone donnée.

Comment régler la sensibilité du détecteur ?

La sensibilité du détecteur peut être ajustée à l'aide du potentiomètre situé à l'arrière de l'appareil. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la sensibilité.

Que faire si le détecteur ne s'active pas ?

Vérifiez d'abord que l'alimentation est correctement connectée. Ensuite, assurez-vous que le détecteur est installé dans un endroit où il peut détecter les mouvements, sans obstacles obstruant son champ de vision.

Le LUXA 101-180 fonctionne-t-il à l'extérieur ?

Oui, le THEBEN LUXA 101-180 est conçu pour une utilisation à l'extérieur, mais assurez-vous qu'il est installé conformément aux instructions et protégé des intempéries.

Comment ajuster le temps d'éclairage après détection ?

Le temps d'éclairage peut être réglé à l'aide du potentiomètre prévu à cet effet sur l'appareil. Tournez-le pour augmenter ou diminuer la durée pendant laquelle la lumière reste allumée après détection.

Le détecteur peut-il être utilisé avec des ampoules LED ?

Oui, le THEBEN LUXA 101-180 est compatible avec les ampoules LED, mais assurez-vous que la puissance totale ne dépasse pas la capacité maximale du détecteur.

Comment savoir si le détecteur est en mode jour ou nuit ?

Le détecteur est équipé d'un capteur crépusculaire qui ajuste automatiquement son fonctionnement en fonction de la lumière ambiante. Vous pouvez également régler ce seuil à l'aide du potentiomètre dédié.

Y a-t-il un moyen de tester le détecteur après l'installation ?

Oui, vous pouvez tester le détecteur en activant le mode test, si disponible, ou en vous déplaçant devant le capteur pour vérifier s'il réagit correctement.

Que faire si le détecteur s'active de manière intempestive ?

Si le détecteur s'active sans raison apparente, vérifiez la sensibilité et ajustez-la si nécessaire. Assurez-vous également qu'il n'y a pas de sources de chaleur ou de mouvement à proximité qui pourraient déclencher le capteur.

Où puis-je trouver le manuel d'utilisation du THEBEN LUXA 101-180 ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger depuis le site officiel de THEBEN dans la section support ou documentation.

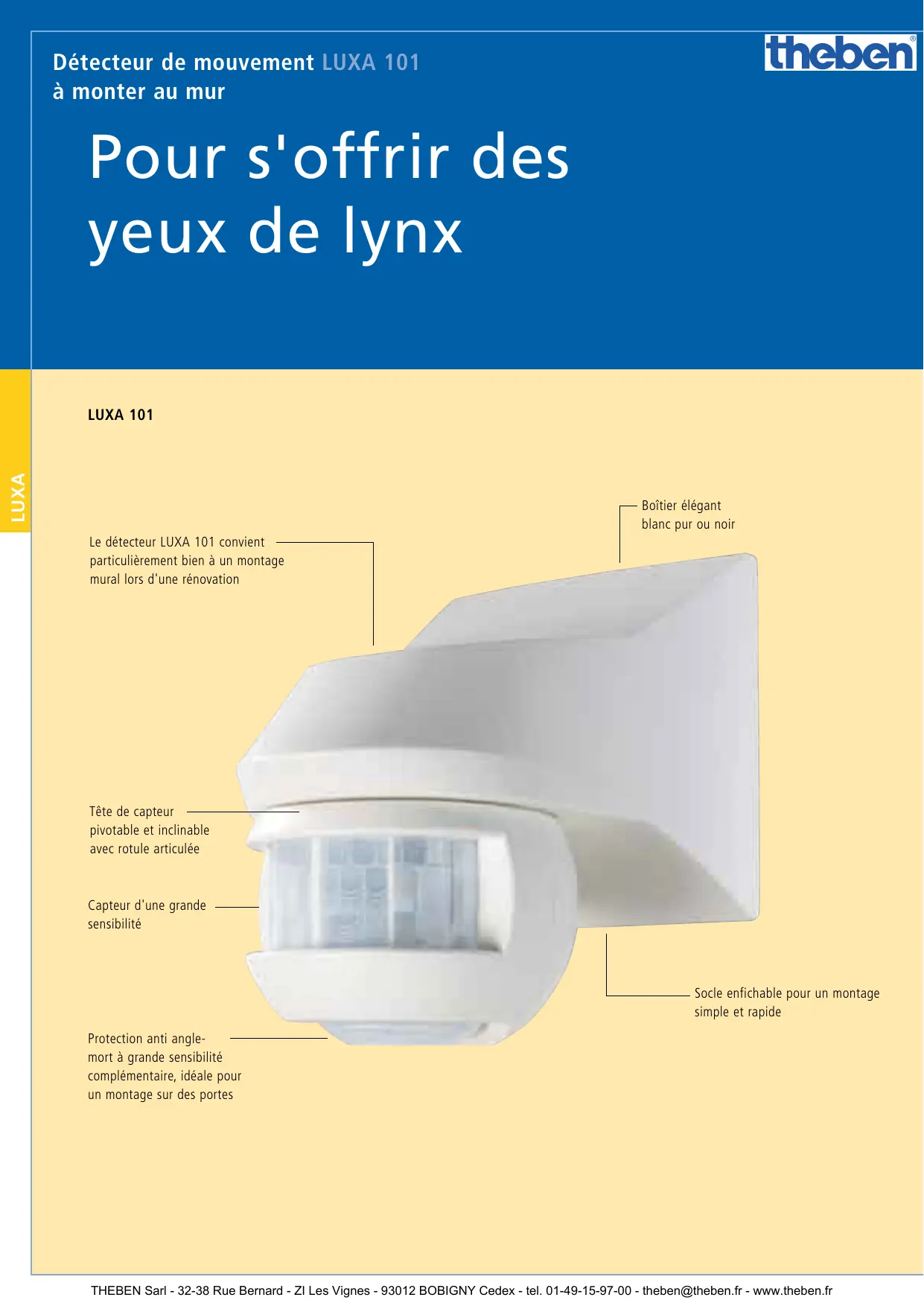

MODE D'EMPLOI LUXA 101-180 THEBEN

Pour s'offrir des yeux de lynx

LUXA 101

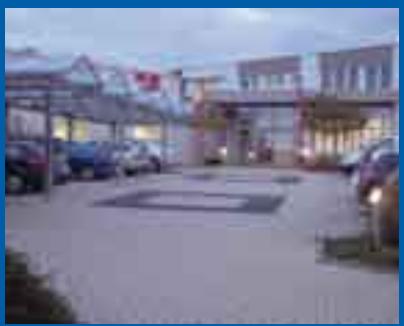

Pour un accueil convivial, l'éclairage s'allume automatiquement dès lors que vos clients et invités pénètrent dans le hall d'entrée ou utilisent vos places de parking réservées à la clientèle. La commande réglée en fonction des besoins se charge de réduire les coûts énergétiques et assure le confort de tous.

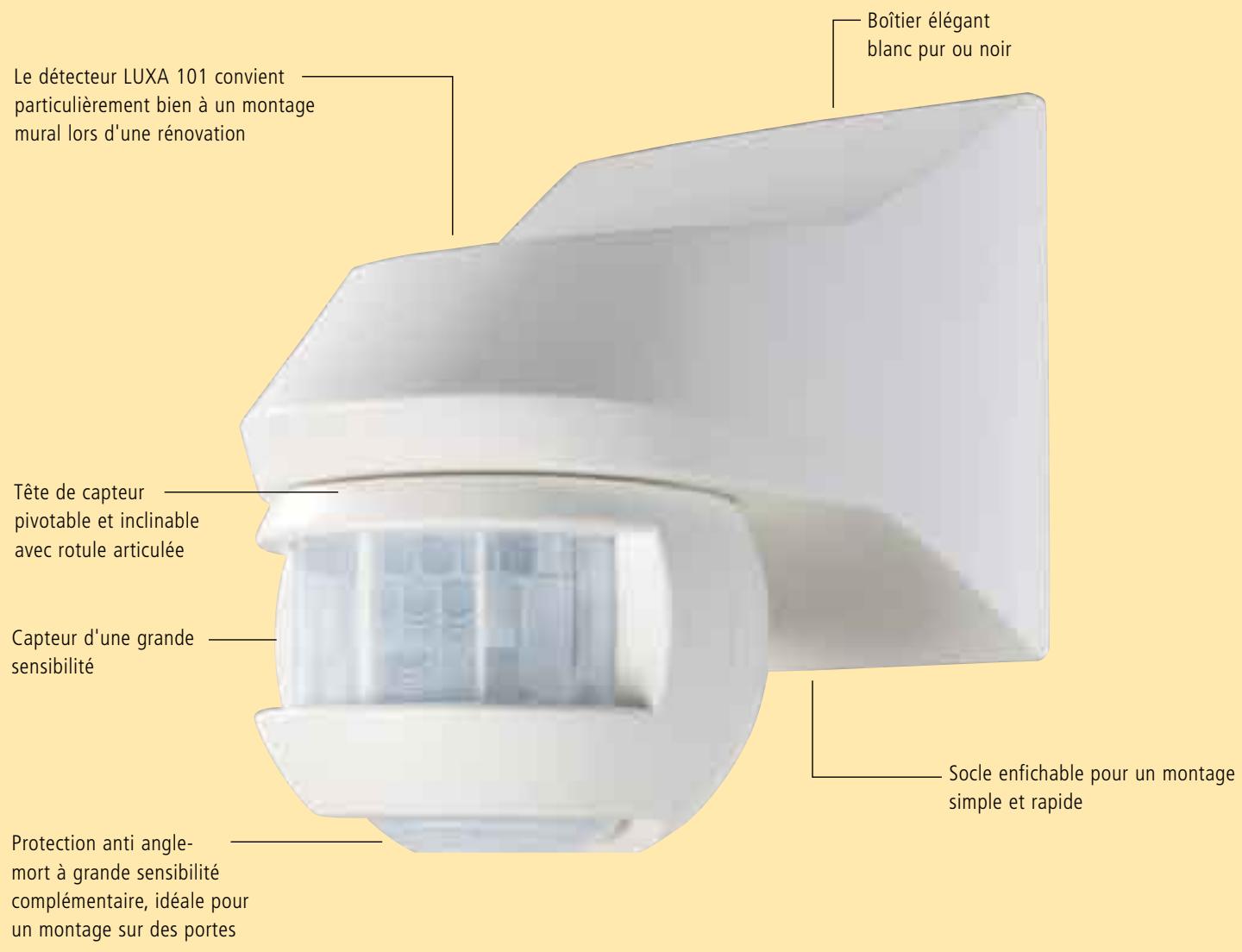

Les détecteurs de mouvement LUXA 101-150 et LUXA 101-180 convenennent aussi bien à l'éclairage automatique extérieur qu'intérieur. La tête orientable par le biais d'une rotule articulée facilite le réglage optimal de la zone de détection.

Les détecteurs LUXA 101-150 et LUXA 101-180 sont disponibles en noir ou en blanc pur.

Le montage s'effectue sans aucune difficulté du fait de la zone de détection réglable de manière optimale. En effet, la tête du capteur pivote et s'incline de 0 à.

Le réglage est réalisé par l'arrière de la tête sphérique grâce à 3 potentiomètres dédiés au seuil de luminosité (Lux), à la durée d'éclairage (Time) et à la largeur de détection (Meter).

Grâce à une protection anti angle mort à grande sensibilité avec une zone de détection à, vous avez l'assurance que toutes les entrées de la maison s'éclairent dès que vous sortez.

Le socle enchâssable intégré permet un raccordement rapide et sécurisé. Introduction des câbles avec passe-fils en caoutchouc par le dessous ou l'arrière de l'appareil.

Un adaptateur d'angle en option permet de surveiller, par exemple, les salons de jardin situés à l'extérieur ou les angles d'une maison.

LUXA 101-150 (blanc)

LUXA 101-180 (noir)

Équerre de montage en angle LUXA

Fonctions

• Détecteur de mouvement passif-infra rouge pour montage mural à l'intérieur et à l'extérieur
• Tête de capteur pivotable à l'horizontale sur +/- 90° et inclinable vers le bas de 40°, offrant donc une orientation optimale
• Protection anti-angle mort à grande sensibilité pour la détection d'une zone, avec un diamètre max. de 5 m lors d'un montage à 2,5 m de haut
• Commande d'éclairage avec seuil de luminosité et temporisation au déclenchement réglables
• Éléments de réglage protégés
• Mesure de lumière idéale pour commander des lampes fluorescentes, à incandescence et à halogène
• Sortie de commutation Éclairage (relais 230 V~), libre de potentiel
• Possibilité de mise en service immédiate grâce aux prééglages en usine
• Montage d'une seule main du socle encastrable avec des vis impossibles
• Couleur du boîtier: blanc pur ou noir
• Réduction possible de la sensibilité en limitant la zone de détection

Détecteur de mouvement LUXA 101-150

Zone de détection horizontale de

Détecteur de mouvement LUXA 101-180

Zone de détection horizontale de

Schémas d'accordement:

LUXA 101-150, LUXA 101-180 à différentes phases (pour CVC, par exemple)

Caracteristiques techniques :	LUXA 101-150	LUXA 101-180
Tension de service	230 V~ +10 % / -15 %	230 V~ +10 % / -15 %
Fréquence	50 à 60 Hz	50 à 60 Hz
Plage de luminosité	5 à 1 000 Lux (réglable en continu)	5 à 1 000 Lux (réglable en continu)
Consommation propre	8 VA typ.	8 VA typ.
Canaux	1	1
Contact	contact à fermeture (μ)	contact à fermeture (μ)
Puisance de commutation (cos φ = 1 charge ohmique)	10 A	10 A
Puisance de commutation (cos φ = 0,6 charge de moteur)	6 A	6 A
Puisance de commutation (cos φ = 0,3 tube fluorescent)	3 AX	3 AX
Charge de lampe à incandescence	1 000 W	1 000 W
Charge de lampe halogène	1 000 W	1 000 W
Tubes fluo. ballast à faibles pertes (non compensés)	900 VA (100 μF)	900 VA (100 μF)
Tubes fluo. ballast à faibles pertes (compensés en série)	900 VA	900 VA
Tubes fluo. ballast à faibles pertes (compensés en parallèle)	200 VA (18 μF)	200 VA (18 μF)
Tubes fluo. ballast à faibles pertes (couplage en duo)	400 VA	400 VA
Tubes fluorescents – RPE	400 VA	400 VA
Couverture angulaire	150°	180°
Zone de détention à 2,5 m de haut	3 à 12 m max. (réglable en continu)	3 à 12 m max. (réglable en continu)
Protection anti-reptation	Ø = 5 m	Ø = 5 m
Durée d'enclenchement	5 s à 12 min (réglable en continu)	5 s à 12 min (réglable en continu)
Degré de protection selon la norme EN 60529	IP 55	IP 55
Classe de protection selon la norme EN 60669-2-1	II, en cas de montage conforme	II, en cas de montage conforme
Plage de température de service	-15 °C à + 45 °C	-15 °C à + 45 °C
Type de montage	montage mural, angle interieur et extérieur	montage mural, angle interieur et extérieur
N° de référence de l'appareil blanc pur (avec vis et chevilles)	101 0 963	101 0 961
N° de ↔reference de l'appareil noir (avec vis et chevilles)	101 0 964	101 0 962
Accessoires :
Équerre de montage en angle (blanc pur)	907 0 626	907 0 626
Équerre de montage en angle (noir)	907 0 625	907 0 625

Plans d'encombrement (mm) : LUXA 101-150/LUXA 101-180

Équerre de montage en angle LUXA
