| Intitulé | Description |
|---|---|
| Type de produit | Détecteur de mouvement |
| Caractéristiques techniques principales | Technologie infrarouge passif, angle de détection de 180°, portée de détection jusqu'à 12 mètres |
| Alimentation électrique | 230 V AC, 50 Hz |
| Dimensions approximatives | 120 x 120 x 60 mm |
| Poids | 300 g |
| Compatibilités | Compatible avec les systèmes d'éclairage standard |
| Tension | 230 V |
| Puissance | Max 2000 W pour les lampes incandescentes, 1000 W pour les lampes fluorescentes |
| Fonctions principales | Détection de mouvement, réglage de la durée d'éclairage, sensibilité à la lumière ambiante |
| Entretien et nettoyage | Nettoyer régulièrement avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces disponibles sur demande |
| Sécurité | Conforme aux normes CE, protection contre les surcharges |
| Informations générales utiles | Installation recommandée en hauteur pour une efficacité optimale, garantie de 2 ans |
FOIRE AUX QUESTIONS - LUNA 361 PE THEBEN
Téléchargez la notice de votre Détecteur de présence au format PDF gratuitement ! Retrouvez votre notice LUNA 361 PE - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LUNA 361 PE de la marque THEBEN.
MODE D'EMPLOI LUNA 361 PE THEBEN

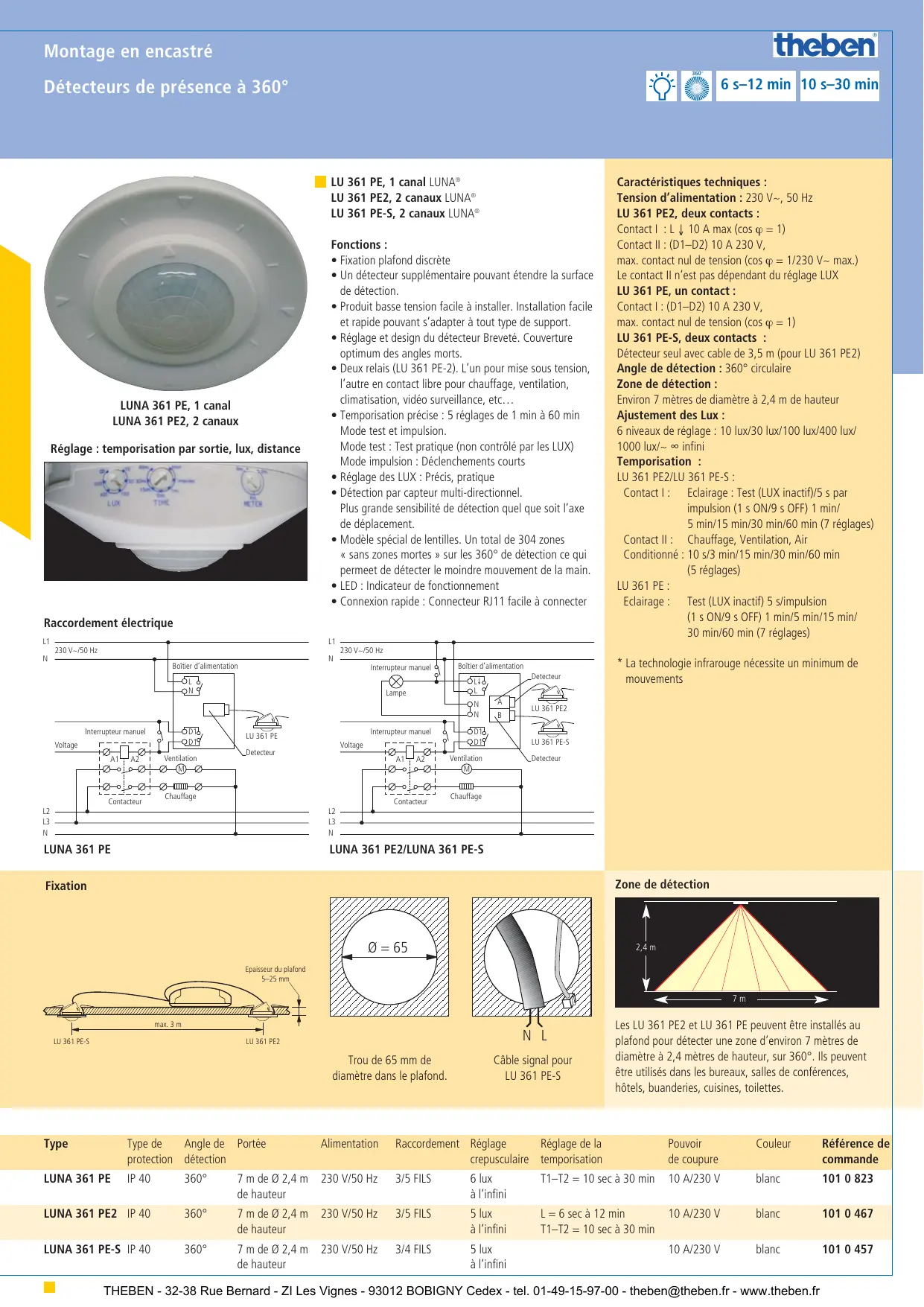

Montage en encastré 360° 6 s–12 min 10 s–30 min Détecteurs de présence à 360° LU 361 PE, 1 canal LUNA® LU 361 PE2, 2 canaux LUNA® LU 361 PE-S, 2 canaux LUNA® LUNA 361 PE, 1 canal LUNA 361 PE2, 2 canaux Réglage : temporisation par sortie, lux, distance Fonctions :
- Fixation plafond discrète
- Un détecteur supplémentaire pouvant étendre la surface de détection.
- Produit basse tension facile à installer. Installation facile et rapide pouvant s’adapter à tout type de support.
- Réglage et design du détecteur Breveté. Couverture optimum des angles morts.
- Deux relais (LU 361 PE-2). L’un pour mise sous tension, l’autre en contact libre pour chauffage, ventilation, climatisation, vidéo surveillance, etc…
- Temporisation précise : 5 réglages de 1 min à 60 min Mode test et impulsion. Mode test : Test pratique (non contrôlé par les LUX) Mode impulsion : Déclenchements courts
- Réglage des LUX : Précis, pratique
- Détection par capteur multi-directionnel. Plus grande sensibilité de détection quel que soit l’axe de déplacement.
- Modèle spécial de lentilles. Un total de 304 zones « sans zones mortes » sur les 360° de détection ce qui permeet de détecter le moindre mouvement de la main.
- LED : Indicateur de fonctionnement
- Connexion rapide : Connecteur RJ11 facile à connecter Raccordement électrique
230 V~/50 Hz Caractéristiques techniques : Tension d’alimentation : 230 V~, 50 Hz LU 361 PE2, deux contacts : Contact I : L ↓ 10 A max (cos ϕ = 1) Contact II : (D1–D2) 10 A 230 V, max. contact nul de tension (cos ϕ = 1/230 V~ max.) Le contact II n’est pas dépendant du réglage LUX LU 361 PE, un contact : Contact I : (D1–D2) 10 A 230 V, max. contact nul de tension (cos ϕ = 1) LU 361 PE-S, deux contacts : Détecteur seul avec cable de 3,5 m (pour LU 361 PE2) Angle de détection : 360° circulaire Zone de détection : Environ 7 mètres de diamètre à 2,4 m de hauteur Ajustement des Lux : 6 niveaux de réglage : 10 lux/30 lux/100 lux/400 lux/ 1000 lux/~ ∞ infini Temporisation : LU 361 PE2/LU 361 PE-S : Contact I : Eclairage : Test (LUX inactif)/5 s par impulsion (1 s ON/9 s OFF) 1 min/ 5 min/15 min/30 min/60 min (7 réglages) Contact II : Chauffage, Ventilation, Air Conditionné : 10 s/3 min/15 min/30 min/60 min (5 réglages) LU 361 PE : Eclairage : Test (LUX inactif) 5 s/impulsion (1 s ON/9 s OFF) 1 min/5 min/15 min/ 30 min/60 min (7 réglages) 230 V~/50 Hz
Boîtier d’alimentation Interrupteur manuel
Boîtier d’alimentation Lampe
Interrupteur manuel Voltage
Contacteur Ventilation
Interrupteur manuel LU 361 PE Voltage Detecteur
- La technologie infrarouge nécessite un minimum de mouvements LU 361 PE2 LU 361 PE-S Ventilation
Zone de détection Fixation Ø = 65 2,4 m Epaisseur du plafond 5–25 mm
max. 3 m LU 361 PE-S N L LU 361 PE2 Trou de 65 mm de diamètre dans le plafond. Type Type de Angle de Portée protection détection LUNA 361 PE IP 40 360°
Alimentation Câble signal pour LU 361 PE-S Les LU 361 PE2 et LU 361 PE peuvent être installés au plafond pour détecter une zone d’environ 7 mètres de diamètre à 2,4 mètres de hauteur, sur 360°. Ils peuvent être utilisés dans les bureaux, salles de conférences, hôtels, buanderies, cuisines, toilettes. Raccordement Réglage Réglage de la crepusculaire temporisation Pouvoir de coupure Couleur Référence de commande 7 m de Ø 2,4 m 230 V/50 Hz de hauteur 3/5 FILS 6 lux à l’infini T1–T2 = 10 sec à 30 min 10 A/230 V blanc
360° 7 m de Ø 2,4 m 230 V/50 Hz de hauteur 3/5 FILS 5 lux à l’infini L = 6 sec à 12 min T1–T2 = 10 sec à 30 min 10 A/230 V blanc
360° 7 m de Ø 2,4 m 230 V/50 Hz de hauteur 3/4 FILS 5 lux à l’infini 10 A/230 V blanc
