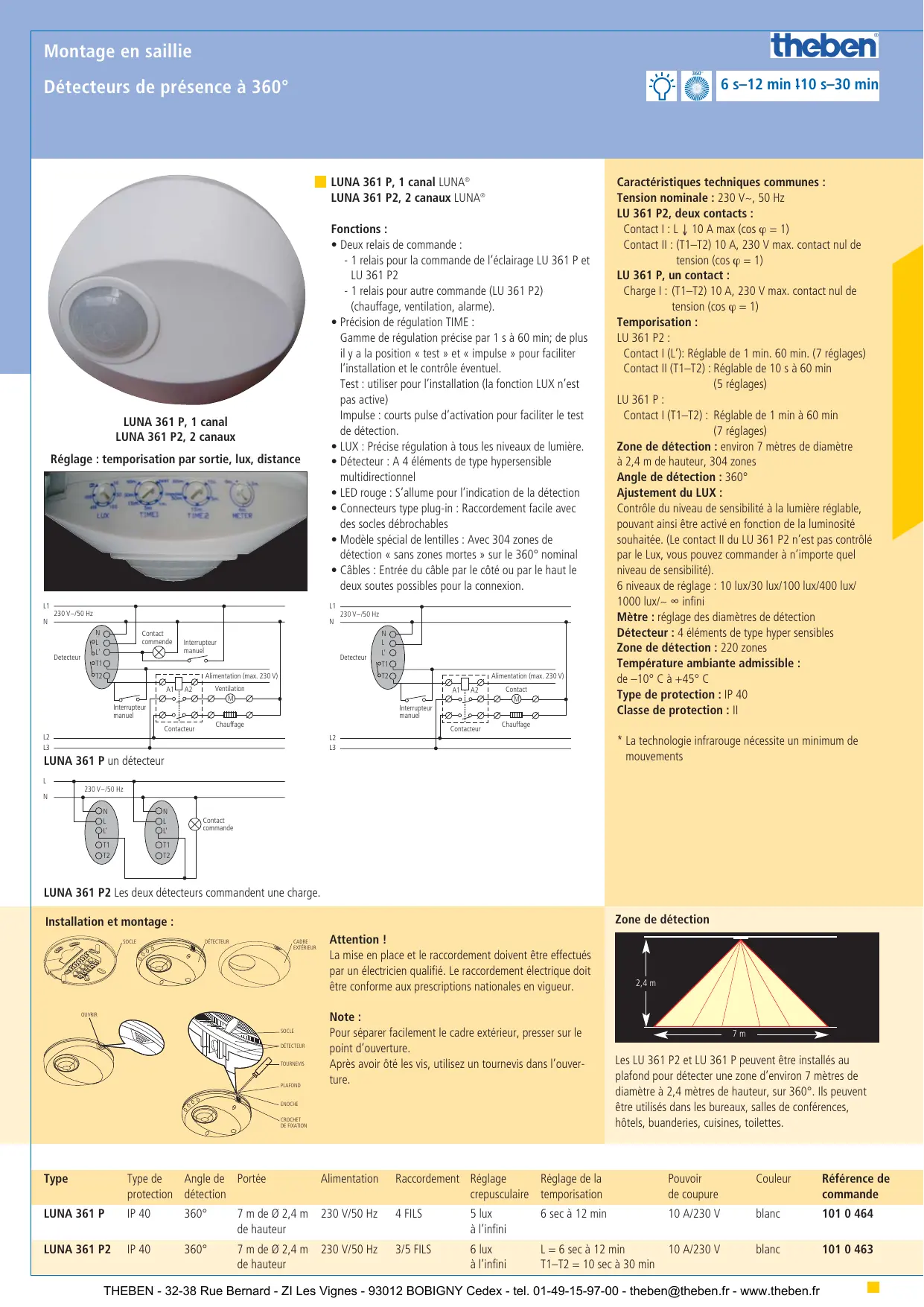

Montage en saillie Détecteurs de présence à 360° LUNA 361 P, 1 canal LUNA 361 P2, 2 canaux Réglage : temporisation par sortie, lux, distance LUNA 361 P, 1 canal LUNA® LUNA 361 P2, 2 canaux LUNA Fonctions : + Deux relais de commande : - 1 relais pour la commande de l'éclairage LU 361 P et LU 361 P2 - 1 relais pour autre commande (LU 361 P2) (chauffage, ventilation, alarme). + Précision de régulation TIME : Gamme de régulation précise par 1 $ à 60 min; de plus il y a la position « test » et « impulse » pour faciliter l'installation et le contrôle éventuel Test : utiliser pour l'installation (la fonction LUX n'est pas active) Impulse : courts pulse d'activation pour faciliter le test de détection. + LUX : Précise régulation à tous les niveaux de lumière + Détecteur : À 4 éléments de type hypersensible multidirectionnel + LED rouge : S'allume pour l'indication de la détection + Connecteurs type plug-in : Raccordement facile avec des socles débrochables + Modèle spécial de lentilles : Avec 304 zones de détection « sans zones mortes » sur le 360° nominal + Câbles : Entrée du câble par le côté ou par le haut le deux soutes possibles pour la connexion.

u u EE Ever x n Detecteur Le Détecteur Do mens 20) Dog men 20 LR vom LR ous pee Ge — rebete 00 — ren [| eng [ET rl manu 02-002 — lraaar Pause ana ous u u LUNA 361 P un détecteur canac manée LUNA 361 P2 Les deux détecteurs commandent une charge Installation et montage : = Attention ! Type Typede Anglede Portée protection … détection LUNA 361P IP 40 360° Tmde@2,4m de hauteur LUNA 361 P2 IP 40 360° TmdeS24m de hauteur La mise en place et le raccordement doivent être effectués par un électricien qualifié. Le raccordement électrique doit être conforme aux prescriptions nationales en vigueur. Note : Pour séparer facilement le cadre extérieur, presser sur le point d'ouverture. Après avoir ôté les vis, utilisez un tournevis dans l'ouver- ture. theben H0 s-30 min Caractéristiques techniques communes : Tension nominale : 230 V-, 50 Hz LU 361 P2, deux contacts : Contact 1: L 4 10 À max (cos q = 1) Contact Il: (T1-T2) 10 A, 230 V max. contact nul de tension (cos @ = 1) LU 361 P, un contact : Charge L: (T1-T2) 10 À, 230 V max. contact nul de tension (cos g = 1) Temporisation : LU 361 P2: Contact | ('}: Réglable de 1 min. 60 min. (7 réglages) Contact I (T1-T2) : Réglable de 10 s à 60 min (5 réglages) LU 361 P: Contact | (T1-T2) : Réglable de 1 min à 60 min (7 réglages) Zone de détection : environ 7 mètres de diamètre à 2,4 m de hauteur, 304 zones Angle de détection : 360° Ajustement du LUX : Contrôle du niveau de sensibilité à la lumière réglable, pouvant ainsi être activé en fonction de la luminosité souhaitée. (Le contact II du LU 361 P2 n'est pas contrôlé par le Lux, vous pouvez commander à n'importe quel niveau de sensibilité). 6 niveaux de réglage : 10 lux/30 lux/100 lux/400 lux/ 1000 lux <e infini Mètre : réglage des diamètres de détection Détecteur : 4 éléments de type hyper sensibles Zone de détection : 220 zones Température ambiante admissible : de 10° C à +45° C Type de protection : IP 40 Classe de protection : |

• La technologie infrarouge nécessite un minimum de mouvements Zone de détection Les LU 361 P2 et LU 361 P peuvent être installés au plafond pour détecter une zone d'environ 7 mètres de diamètre à 2,4 mètres de hauteur, sur 360°. Ils peuvent être utilisés dans les bureaux, salles de conférences, hôtels, buanderies, cuisines, tolettes. Alimentation Raccordement Réglage Réglage de la Pouvoir Couleur Référence de crepusculaire temporisation de coupure commande 230 VSOHz 4FILS 5 lux 6 sec à 12 min 10 A/230 V blanc 101 0 464 à l'infini 230 V/S0 Hz 3/5 FILS 6 lux L= 6 sec à 12 min 10 A/230 V blanc 101 0 463 àl'infini 11-122 10 secà 30 min THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@thebenfr - www.theben.fr
