LUNA 360 M - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge passif
Marque	Theben
Modèle	LUNA 360 M
Alimentation	230 V, 50 Hz
Pouvoir de coupure (sortie 1)	14 A / 250 V
Pouvoir de coupure (sortie 2)	120 W (incandescent)
Raccordement	3 ou 4 fils
Réglage crépusculaire	5 à 1000 lux (réglable)
Temporisation	5 secondes à 12 minutes (réglable)
Angle de détection	360°
Portée	15 mètres (max.)
Indice de protection	IP 45
Température ambiante admissible	-15°C à +45°C
Couleur	Blanc
Installation	Fixation en saillie ou sur angle extérieur
Dimensions (estimation)	Environ 120 x 120 x 80 mm
Poids (estimation)	Environ 150 g
Fonctions principales	Détection de mouvement pour commande automatique de l'éclairage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Couper l'alimentation avant toute intervention. Installation par un professionnel recommandée.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée disponible.

FOIRE AUX QUESTIONS - LUNA 360 M THEBEN

Comment installer le détecteur LUNA 360 M ?

Le détecteur se fixe en saillie ou sur un angle extérieur. Utilisez le socle débrochable pour un raccordement facile. Respectez les consignes de sécurité : coupez l'alimentation avant l'installation.

Quelle est la portée maximale de détection ?

La portée maximale est de 15 mètres avec un angle de détection de 360°.

Comment régler le seuil crépusculaire ?

Le réglage crépusculaire s'effectue via un potentiomètre sur l'appareil. Il permet de choisir à partir de quel niveau de luminosité (de 5 à 1000 lux) le détecteur doit s'activer.

Comment ajuster la temporisation ?

La temporisation est réglable de 5 secondes à 12 minutes. Utilisez le potentiomètre prévu à cet effet pour choisir la durée d'éclairage après détection.

Peut-on raccorder deux détecteurs en parallèle ?

Oui, le LUNA 360 M permet de raccorder 2 appareils en parallèle pour couvrir une plus grande zone.

Quel est l'indice de protection du détecteur ?

L'indice de protection est IP 45, ce qui le protège contre les projections d'eau et les poussières.

Quels types de lampes peut-il commander ?

La sortie 1 supporte jusqu'à 14 A/250 V pour des charges résistives ou inductives. La sortie 2 est limitée à 120 W pour les lampes à incandescence.

Le détecteur fonctionne-t-il par temps froid ?

Oui, il est conçu pour fonctionner entre -15°C et +45°C.

Comment nettoyer le détecteur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Que faire si le détecteur ne fonctionne plus ?

Vérifiez l'alimentation électrique et les réglages. Si le problème persiste, contactez un professionnel. L'appareil n'est pas réparable par l'utilisateur.

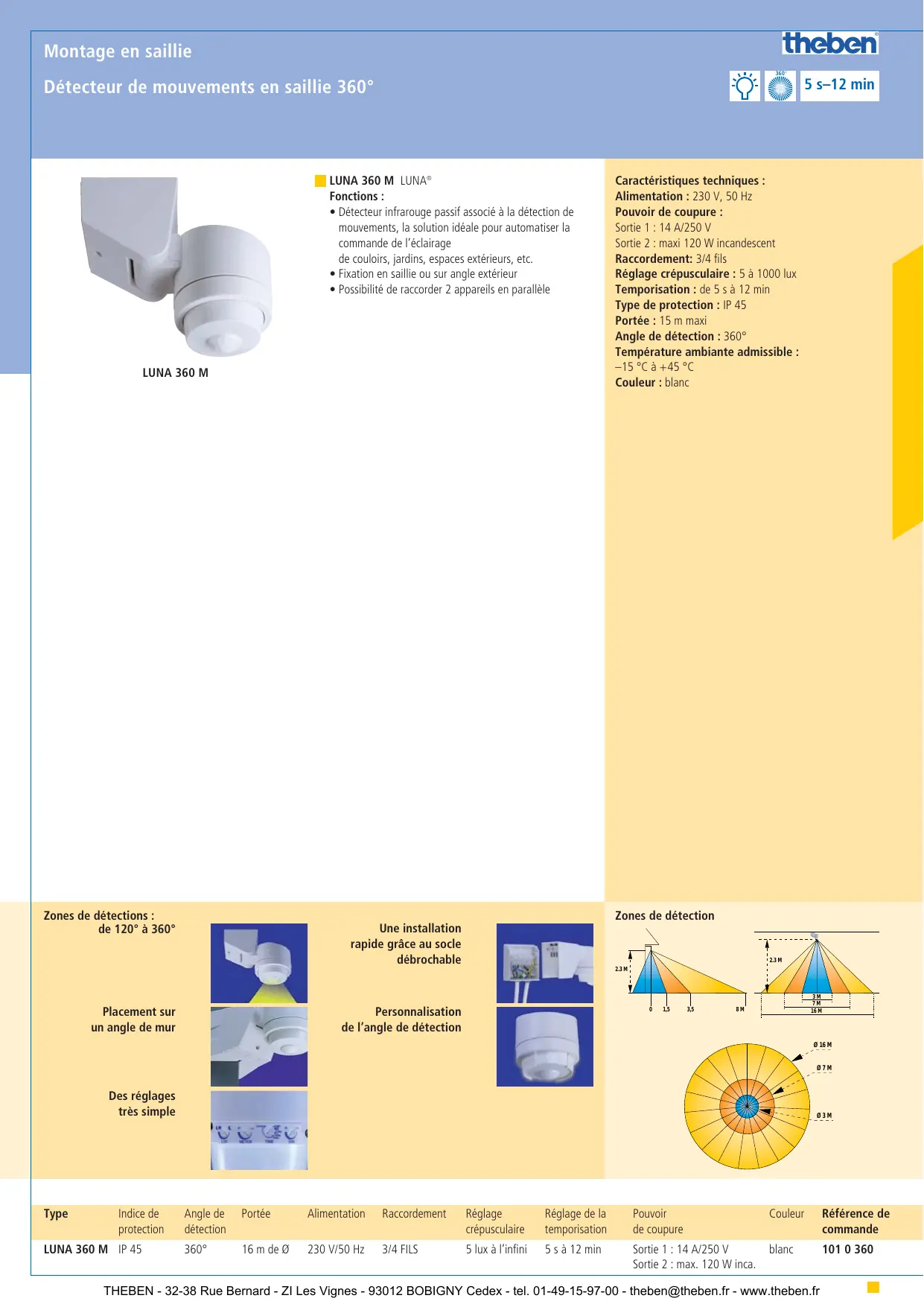

MODE D'EMPLOI LUNA 360 M THEBEN

• Détecteur infrarouge passif associé à la détection de mouvements, la solution idéale pour automatiser la commande de l'éclairage de couloirs, jardins, espaces extérieurs, etc. Fixation en saillie ou sur angle extérieur
• Possibilité de raccorder 2 appareils en parallèle

Caractéristiques techniques :

Alimentation: 230V, 50Hz

Pouvoir de coupure :

Sortie 1 : 14 A/250 V

Sortie 2 : maxi 120 W incandescent

Raccordement: 3/4 fils

Réglage crépusculaire: 5 à 1000 lux

Temporisation : de 5 s à 12 min

Type de protection : IP 45

Portee:15m maxi

Angle de détection : 360°

Température ambiante admissible :

-15°C à +45°C

Couleur : blanc

Zones de détection :

de à

Placement sur un angle de mur

Des réglages très simples

Une installation

rapide grâce au socle

débrochable

Personnalisation de l'angle de détection

Zones de détection

Type	Indice de protection	Angle de détction	Portée	Alimentation	Raccordement	Réglage crépusculaire	Réglage de la temporisation	Pouvoir de coupure	Couleur	Référence de commande
LUNA 360 M	IP 45	360°	16 m de Ø	230 V/50 Hz	3/4 FILS	5 lux à l'infini	5 s à 12 min	Sortie 1 : 14 A/250 VSortie 2 : max. 120 W inca.	blanc	101 0 360
