Type d'appareil	Interrupteur crépusculaire
Plage de réglage de luminosité	2–2000 Lux
Temps de temporisation	0,1 s à 10 min réglable
Alimentation	230 V AC, 50/60 Hz
Consommation électrique	Env. 1,5 W
Type de contact	Contact à fermeture
Capacité de commutation	16 A / 250 V AC
Type de montage	Montage en saillie
Indice de protection	IP 55
Température de fonctionnement	-35 °C à +55 °C
Dimensions (H x L x P)	118 x 85 x 49,4 mm
Matériau du boîtier	Plastique autoextinguible
Fonctions supplémentaires	Programmation digitale, temporisation dégressives, mode manuel
Type de lampe compatible	Incandescence, halogène, lampes fluorescentes compensées
Protection contre surtensions	Oui, intégrée
Montage	Fixation par vis, raccordement par bornier

FOIRE AUX QUESTIONS - LUNA 128 STAR THEBEN

Comment réinitialiser le THEBEN LUNA 128 STAR ?

Pour réinitialiser le THEBEN LUNA 128 STAR, débranchez l'appareil de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela réinitialisera les paramètres d'usine.

Pourquoi le THEBEN LUNA 128 STAR ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que l'alimentation fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment régler la minuterie sur le THEBEN LUNA 128 STAR ?

Pour régler la minuterie, appuyez sur le bouton 'SET' et utilisez les flèches pour sélectionner l'heure et le minuteur souhaités. Validez avec le bouton 'OK'.

Le THEBEN LUNA 128 STAR fonctionne-t-il avec un éclairage LED ?

Oui, le THEBEN LUNA 128 STAR est compatible avec les éclairages LED, mais assurez-vous que la puissance totale ne dépasse pas la capacité de l'appareil.

Comment résoudre un problème de clignotement de la lumière avec le THEBEN LUNA 128 STAR ?

Le clignotement peut être causé par une incompatibilité avec les ampoules. Essayez de remplacer les ampoules par des modèles compatibles ou vérifiez les connexions.

Quelles sont les dimensions du THEBEN LUNA 128 STAR ?

Les dimensions du THEBEN LUNA 128 STAR sont 120 mm x 100 mm x 60 mm.

Quelle est la puissance maximale que peut supporter le THEBEN LUNA 128 STAR ?

Le THEBEN LUNA 128 STAR peut supporter une puissance maximale de 1280 W.

Comment savoir si le THEBEN LUNA 128 STAR est en mode automatique ou manuel ?

L'indicateur LED sur le panneau avant vous indiquera le mode actuel. Un clignotement rapide signifie que l'appareil est en mode automatique.

Où puis-je trouver le manuel d'utilisation du THEBEN LUNA 128 STAR ?

Le manuel d'utilisation est disponible sur le site web de THEBEN dans la section support ou produit. Vous pouvez le télécharger au format PDF.

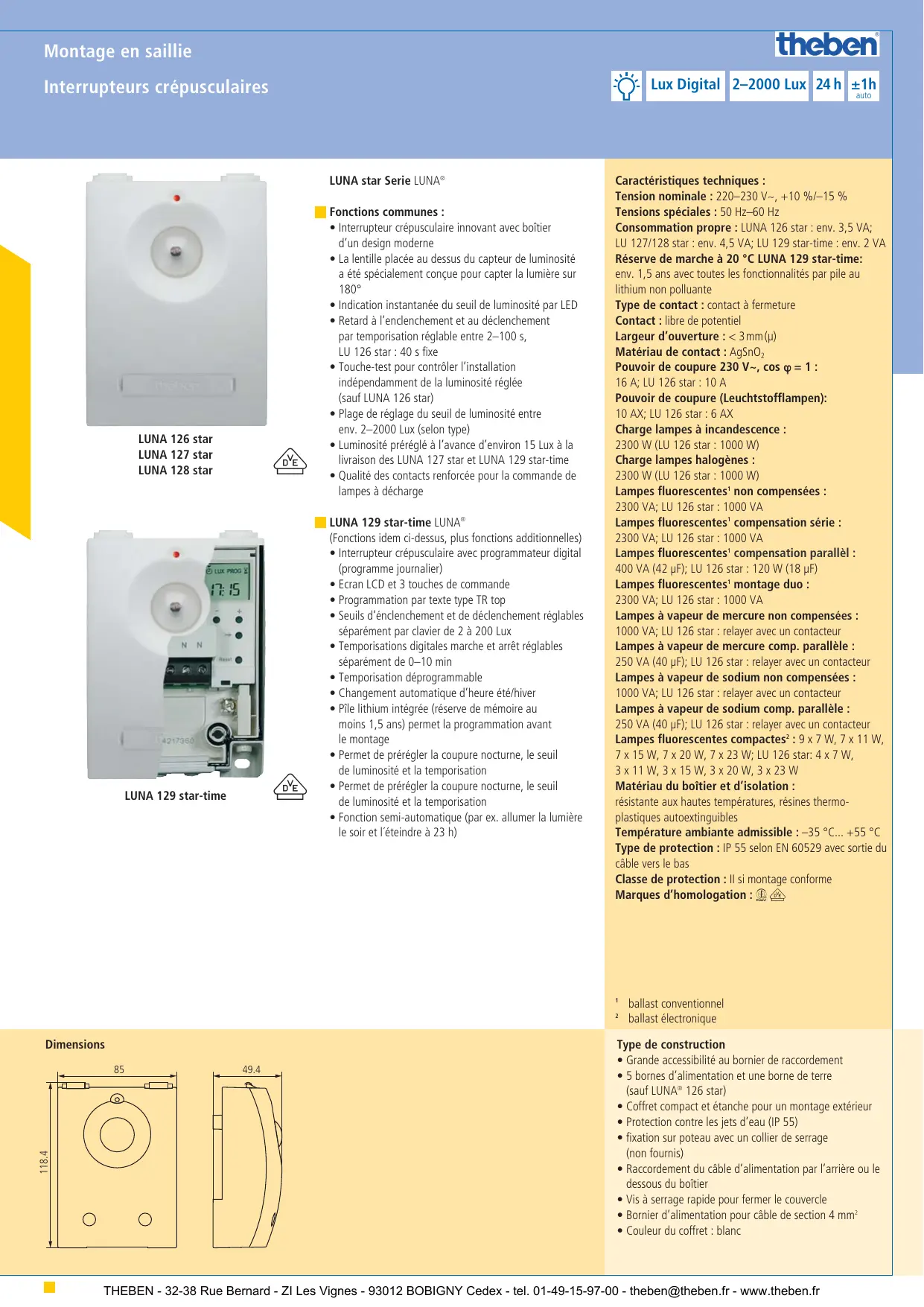

MODE D'EMPLOI LUNA 128 STAR THEBEN

Fonctions communes :

• Interrupteur crépusculaire innovant avec boîtier d'un design moderne
• La lentille placée au-dessus du capteur de luminosité a été spécialement conçue pour capter la lumière sur
• Indication instantanée du seuil de luminosité par LED
• Retard à l'enclenchement et au déclenchement par temporisation réglable entre 2-100 s, LU 126 star : 40 s fixe
• Touche-test pour contrôle de l'installation indépendamment de la luminosité réglée (sauf LUNA 126 star)
• Plage de réglage du seuil de luminosité entre env. 2-2000 Lux (selon type) Luminosité préreglée à l'avance d'environ 15 Lux à la livraison des LUNA 127 star et LUNA 129 star-time
• Qualité des contacts renforcée pour la commande de lampes à décharge

LUNA 129 Star-time LUNA

(Fonctions idem ci-dessus, plus fonctions additionnelles)

• Interrupteur crépusculaire avec programmeur digital (programme journalier)
• Ecran LCD et 3 touches de commande
• Programmation par texte type TR top
• Seuils d'enclenchement et de déclenchement régables séparément par clavier de 2 à 200 Lux
• Temporisations digitales marche et arrêt régables séparément de 0-10 min
• Temporisation déprogrammable
• Changement automatique d'heure été/hiver
• Pile lithium intégrée (réserve de mémoire au moins 1,5 ans) permet la programmation avant le montage
• Permet de préregler la coupure nocturne, le seuil de luminosité et la temporisation
• Permet de préréglage la coupure nocturne, le seuil de luminosité et la temporisation
• Fonction semi-automatique (par ex. allumer la lumière le soir et l'eteindre à 23 h)

Caractéristiques techniques :

Tension nominale: 220 - 230V~, + 10% / - 15%

Tensions spéciales : 50 Hz-60 Hz

Consommation propre : LUNA 126 star : env. 3,5 VA ; LU 127/128 star : env. 4,5 VA ; LU 129 star-time : env. 2 VA

Réserve de marche à 20 °C LUNA 129 star-time: env. 1,5 ans avec toutes les fonctionnalités par pile au lithium non polluante

Type de contact: contact à fermeture

Contact: libre de potentiel

Largeur d'ouverture: < 3mm

Matériau de contact: AgSnO₂

Pouvoir de coupure 230V, cos = 1..

16 A; LU 126 star : 10 A

Charge lampes à incandescence :

2300 W (LUM126 star : 1000 W)

Charge lampes halogènes :

2300W (LU 126 star : 1000 W)

Lampes fluorescentes non compensées :

2300 VA; LU 126 star : 1000 VA

Lampes fluorescentes : compensation série :

2300 VA; LU 126 star : 1000 VA

Lampes à vapeur de mercure non compensées :

1000 VA; LU 126 star : relayer avec un contacteur

Lampes à vapeur de mercure comp. parallèle:

250 VA (40 μF); LU 126 star : relais avec un contacteur

Lampes à vapeur de sodium non compensées :

1000 VA; LU 126 star : relayer avec un contacteur

Lampes à vapeur de sodium comp. parallèle :

250 VA (40 μF); LU 126 star : relayer avec un contacteur

Lampes fluorescentes compactes ^2:9× 7W,7× 11W

7 × 15 ~W, 7 × 20 ~W, 7 × 23 ~W; LU 126 star: 4 × 7 ~W

3 × 11 ~W, 3 × 15 ~W, 3 × 20 ~W, 3 × 23 ~W

Matériau du boîtier et d'isolation :

résistante aux hautes températures, résines thermoplastiques autoextinguibles

Température ambiante admissible: -35^ +55^

Type de protection : IP 55 selon EN 60529 avec sortie du

cable vers le bas

Classe de protection : Il est monté conforme

Marques d'homologation :

Dimensions

1 ballast conventionnel

ballast électronique

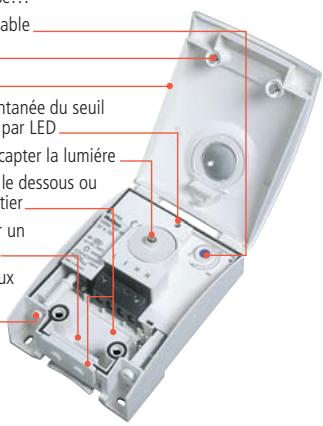

Type de construction

• Grande accessibilité au bornier de raccordement
• 5 bornes d'alimentation et une borne de terre (sauf LUNA® 126 star)
• Coffret compact et étanche pour un montage extérieur Protection contre les jets d'eau (IP 55)
• fixation sur poteau avec un collier de serrage (non fourni)
• Raccordement du câble d'alimentation par l'arête ou le dessous du boîtier
• Vis à serrage rapide pour fermer le couvercle
• Borne d'alimentation pour câble de section 4mm²
• Couleur du coffret : blanc

Simplicité et robustesse...

... Temporisation réglable... Vis imparables... Protection IP 55... Visualisation instantanée du seuil de déclenchement par LED... Grand angle pour capter la lumière... Raccordement par le dessous ou par l'arête du boîtier... Grand espace pour un raccordement aisé... Réglement du seul Lux de l'extérieur du boîtier

LUNA 127 star/LUNA 128 star Réglage des Lux

Le boîtier des

LUNA star permet le montage sur poteau à l'aide d'un collier standard type feuillard

LUNA 129 star-time : séquence de programmation

Vue à l'état initial

Réglage en Lux du seuil d'enclenchement ON

Réglage en Lux du seuil d'enclenchement OFF

Réglage de l'heure de la coupure nocturne OFF

Réglage de l'heure de fin de la coupure nocturne OFF

Programmation de la temporisation à l'enclenchement

Programmation de la temporisation au déclenchement

LUNA® 126 star

LUNA 127 star/LUNA 128 star/LUNA 129 star-time

Type	Gamma de luminosité	Montage	Temporisation de la commutation MARCHE/ARRET	Contacts de commutation	Pouvoir de coupure à 230 V~	Référence de commande
LUNA® 126 star avec plaque d'adaptation	5-200 Lux réglage continu (linéaire)	Montage mural en saillie ou sur poteau	approx. 40 s fixe	1 contact de travail	10 (6) A	126 0 701
LUNA® 127 star	2-200 Lux réglage continu (linéaire)	Montage mural en saillie ou sur poteau	2-100 s réglage continu	1 contact de travail	16 (10) A	127 0 700
LUNA® 128 star	2-2000 Lux réglage continu (logarithmique)	Montage mural en saillie ou sur poteau	2-100 s réglage continu	1 contact de travail	16 (10) A	128 0 700
LUNA® 129 star-time	2-200 Lux réglage digital en continu	Montage mural en saillie ou sur poteau	0-10 min réglage digital	1 contact de travail	16 (10) A	129 0 700

Plaque d'adaptation

Nouveau

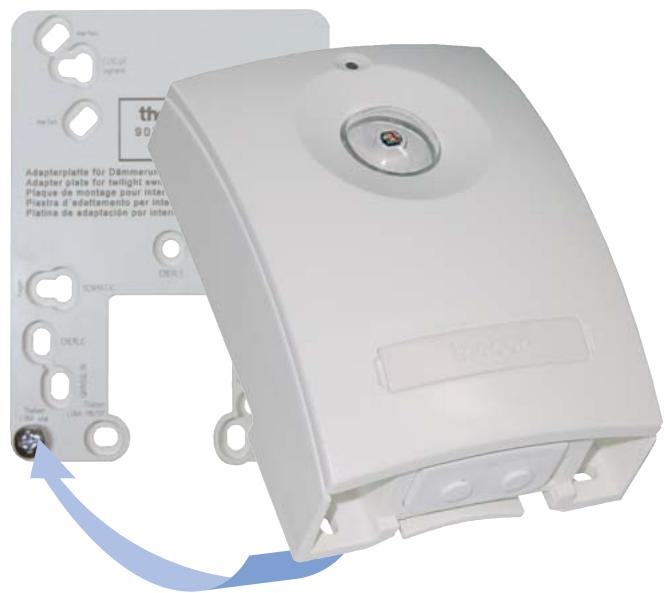

Plaque d'adaptation pour les appareils LUNA star

La plaque d'adaptation simplifie le remplacement des interrupteurs crépusculaires défectueux de fabrications diverses. Étant donné que la plaque est dotée d'orifices de fixation des types courants, il est inutile de percer des trous dans la façade.

Fonctions :

• Perçage supplémentaire non requis
• Vis supplémentaire non requise
• Possibilité d'utiliser des produits d'autres fabricants : Eberle, ESYLUX, Legrand, Grässlin, Hager, Merten, Senmatic, Theben
• 2 vis pour la fixation des appareillages LUNA star sur la plaque d'adaptation compris dans la livraison
• Solution invisible car la plaque d'adaptation affleure le boîtier

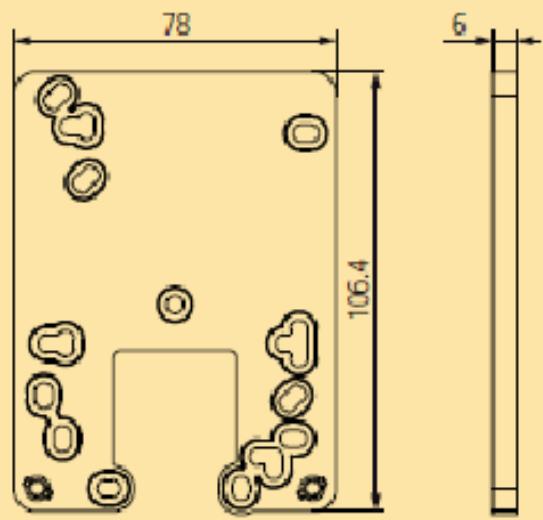

Caractéristiques techniques :

Couleur : blanc pur (RAL 9010)

Boîtier: 106.4 × 78 × 6 ~mm

Matériau du boîtier et d'isolation :

résistante aux hautes températures, résines thermoplastiques autoextinguibles

Type

Reference

de commande

LUNA star plaque d'adaptation pour boîtier encastré avec 2 vis de montage pour LUNA star

LUNA® 126 star avec plaque d'adaptation Informations complémentaires, voir page 50/51
