MODE D'EMPLOI LUNA 110 THEBEN

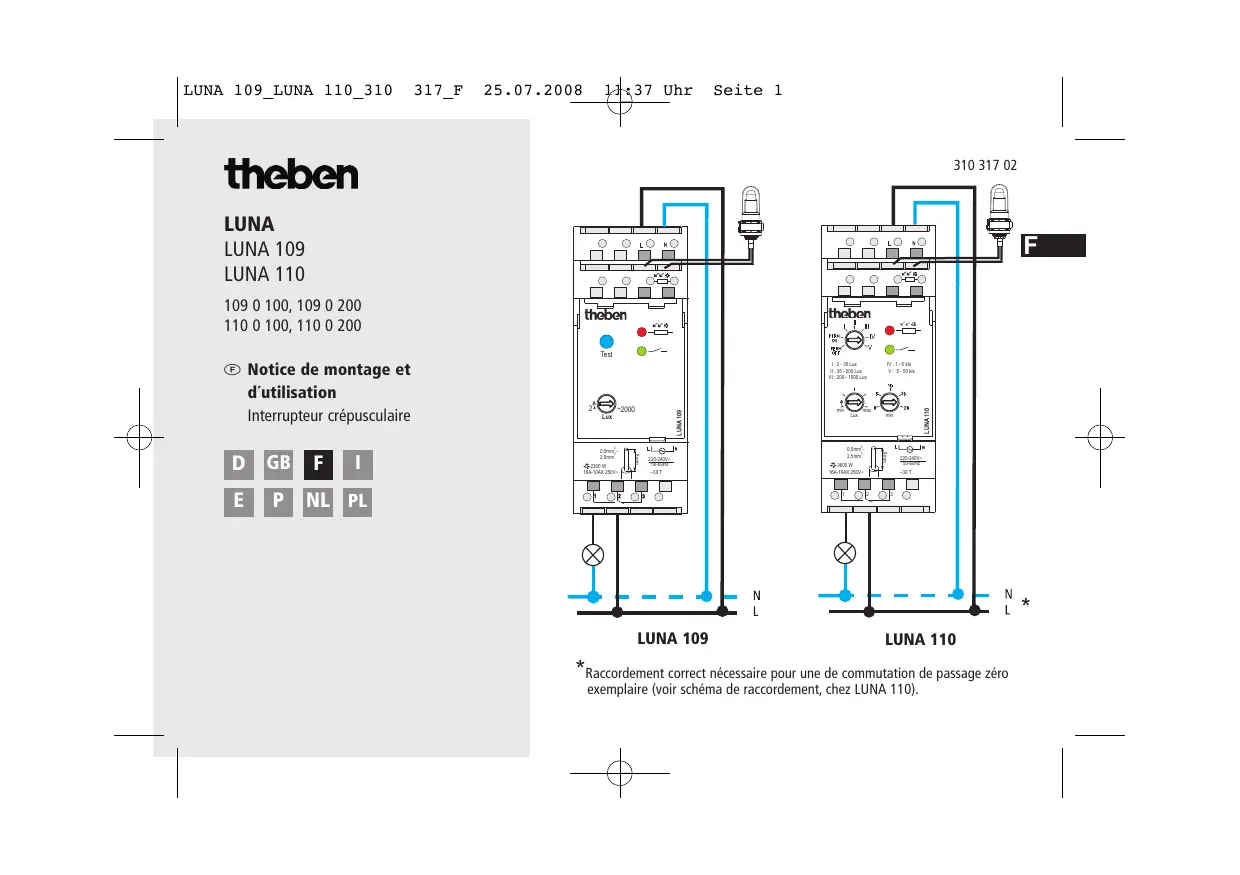

D GB max Lux IV : 1 - 5 klx V : 5 - 50 klx LUNA 110 Notice de montage et d´utilisation Interrupteur crépusculaire 220-240V~ 50-60Hz 3600 W 16A-16AX 250V~

LUNA 109 LUNA 110 *Raccordement correct nécessaire pour une de commutation de passage zéro exemplaire (voir schéma de raccordement, chez LUNA 110). LUNA 109_LUNA 110_310 317_F

11:37 Uhr Table des matières Adresse du service après-vente/Hotline Consignes fondamentales Raccordement/Montage Raccordement/Montage capteur de luminosité Éléments d´affichage et de commande Première mise en service Caractéristiques techniques Serviceadresse Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Fon +49 (0) 74 74/6 92-0 Fax +49 (0) 74 74/6 92-150 Hotline Fon +49 (0) 74 74/6 92-369 Fax +49 (0) 74 74/6 92-207 hotline@theben.de Adresses, telefon numbers etc. www.theben.de

11:37 Uhr Seite 3 Consignes fondamentales AVERTISSEMENT Danger de mort, risque d’électrocution et d’incendie ! Le montage doit être effectué exclusivement par un électricien spécialisé !

• L’appareil est correspond à EN 60669-2-1 et prévu pour le montage sur rail DIN (selon EN 50022) Utilisation conforme à l’usage prévu :
• L´ interrupteur crépusculaire est utilisé por la commande d´éclairage public, d´escaliers extérieurs, de vitrines, d´entrées etc.
• Utilisation dans des locaux fermés et secs seulement (interrupteur); le capteur de luminosité est monté à l´extérieur Elimination Procéder à l’élimination de l’appareil selon les directives de protection de l’environnement

11:37 Uhr Seite 4 Raccordement/Montage AVERTISSEMENT Danger de mort, risque d’électrocution ! Le montage doit être effectué exclusivement par un électricien spécialisé ! Couper la tension ! Protéger contre toute remise en marche ! Câble 45° Vérifier l’absence de tension ! Mettre à la terre et court-circuiter ! Recouvrir ou protéger les parties sous tension à Borne enfichable à ressort proximité. Raccordement du câble Isoler le câble sur 8 mm (max. 9). Insérer le câble à 45°dans la borne ouverte (2 câbles possibles par position de borne). Pour ouvrir la borne enfichable, pousser le tournevis vers le bas.

Bornes enfichables à ressort contact à ouverture Point de contrôle LUNA 109_LUNA 110_310 317_F

11:37 Uhr Seite 5 Raccordement/Montage capteur de luminosité

Respecter la longueur du câble de raccordement : maxi. 100 m (2 x 1,5 mm2), maxi. 50 m (2 x 0,75 mm2) Éviter de faire circuler le câble de raccordement parallèlement à des câbles véhiculant la tension secteur. Capteur pour montage en saillie: 0,5–2,5 mm2, dénuder les fils sur 10 mm (maxi. 11 mm).

Capteur de luminosité encastrable Capteur de luminosité pour montage en saillie

11:37 Uhr Seite 6 Éléments d´affichage et de commande LUNA 109

(indépendamment de la luminosité) LED rouge pour l´affichage immédiat de l´état de LED verte pour l´affichage de l´état de commutation LUNA 109

Test Potentiomètre de réglage de la luminosité : 2-2000 lx Bouton de test pour vérifier l´installation

Potentiomètre de réglage du seuil de luminosité Potentiomètre de réglage de la plage de luminosité + marche/arrêt permanents (test) – I: 2–35 lx – II: 35–200 lx – III: 200–1.000 lx – IV: 1.000–5.000 lx – V: 5.000–50.000 lx + voir plus haut Potentiomètre de réglage du temporisation marche/ arrêt de 0 à 20 min. LUNA 109_LUNA 110_310 317_F

11:37 Uhr Seite 7 Première mise en service Sélectionner la plage souhaitée sur le potentiomètre à l´aide d´un tournevis. Sélectionner le seuil souhaité. La LED rouge s´allume dès que la valeur réglée est inférieure à la luminosité ambiante.

min Lux max IV : 1 - 5 klx V : 5 - 50 klx min LUNA 110 L´interrupteur crépusculaire à sonde déportée commande un éclairage public, d´éscaliers extérieurs, de vitrine, d´éntrée etc.

Recommandation: Choisir une temporisation d´au moins 1 min. , afin déviter des déclenchements intempestif provoqués par des éclairs ou des phares de voitures etc. Valeurs typiques de luminosité Lumière du jour (forte)

Bureaux 500 lx Couloirs et cages d´escaliers 100-150 lx Éclairage public 15 lx Pleine lune env. 0,3 lx

11:37 Uhr Seite 8 Caractéristiques techniques Tension nominale : Fréquence : LUNA 109 220–240 V, ~, +10 %/–15 % 50–60 Hz LUNA 110 220–240 V, ~, +10 %/–15 % 50–60 Hz Temporisation à l’enclenchement/au déclenchement 1 min. 0–20 min. Consommation propre : Matériau des contacts : Contact : ca. 3 VA AgSnO2 libre de potentiel ca. 3 VA AgSnO2 Largeur d´ouverture : Puissance de commutation max. : Puissance de commutation min. : <3 mm (μ) 16 A, 250 V~, cos ϕ = 1 10 mA/230 V AC 100 mA/12 V AC/DC 10 AX 2300 W 2300 W <3 mm (μ) 16 A, 250 V~, cos ϕ = 1 10 mA/230 V AC 100 mA/12 V AC/DC 16 AX 3600 W 3600 W 2300 VA 2300 VA 400 VA (42μF) 2300 VA 300 VA 3600 VA 3600 VA 1200 VA (130μF) 3600 VA 1200 VA 400 VA (42μF) 1200 VA (130μF) Puissance de comm. tubes fluorescents : Charge de lampe à incandescence : Charge de lampe halogène : Tubes fluorescents – ballast conventionnel : non compensée : compensée en série : compensée en parallèle : couplage en duo : Tubes fluorescents – ballast éléctronique : Lampes à vapeur de mercure et de sodium, compensée en parallèle : Tubes fluorescents compacts – ballast éléctronique : Température ambiante admise : Classe de protection : Indice de protection :

indépendant des phases (commutation au passage par zéro) 9x 7W, 7x11 W, 34x7 W, 27x11 W, 24x15 W, 7x15 W, 7x20 W, 7x23 W 22x23 W –30 °C ... +55 °C (interrupteur) –30 °C ... +55 °C (interrupteur) –40 °C ... +70 °C (capteur) –40 °C ... +70 °C (capteur) II (capteurs III) en cas de montage conforme IP 20, IP 55 (capteur de luminosité en saillie), IP 65 (capteur de lum. encastré) selon norme EN 60529
