LUNA 102-500L - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Détecteur de mouvement
Caractéristiques techniques principales	Technologie infrarouge passif, portée de détection jusqu'à 12 mètres
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions : 110 x 110 x 60 mm
Poids	Environ 200 g
Compatibilités	Compatible avec les systèmes d'éclairage standard
Tension	230 V
Puissance	Max 1200 W pour les lampes incandescentes, 300 W pour les lampes fluorescentes
Fonctions principales	Détection de mouvement, réglage de la durée d'éclairage, sensibilité ajustable
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Installation recommandée en hauteur pour une efficacité optimale

FOIRE AUX QUESTIONS - LUNA 102-500L THEBEN

Comment installer le THEBEN LUNA 102-500L ?

Pour installer le THEBEN LUNA 102-500L, suivez les instructions du manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant l'installation et de respecter les normes électriques en vigueur.

Pourquoi le THEBEN LUNA 102-500L ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous également que le disjoncteur n'a pas sauté et que les connexions sont bien effectuées.

Comment régler la durée d'éclairage du THEBEN LUNA 102-500L ?

La durée d'éclairage peut être réglée à l'aide du bouton de réglage situé sur le côté de l'appareil. Consultez le manuel pour les valeurs spécifiques et les instructions de réglage.

Le THEBEN LUNA 102-500L réagit-il aux mouvements ?

Oui, le THEBEN LUNA 102-500L est équipé d'un capteur de mouvement. Assurez-vous que le capteur est bien orienté et qu'il n'est pas obstrué par des objets ou des obstacles.

Comment réinitialiser le THEBEN LUNA 102-500L ?

Pour réinitialiser l'appareil, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela remettra l'appareil à ses paramètres d'usine.

Le THEBEN LUNA 102-500L est-il étanche ?

Le THEBEN LUNA 102-500L a un indice de protection IP44, ce qui signifie qu'il est résistant aux projections d'eau, mais il ne doit pas être immergé.

Que faire si le capteur de mouvement ne fonctionne pas ?

Vérifiez si le capteur est obstrué ou s'il y a des sources de lumière intense à proximité. Assurez-vous également que le réglage de la sensibilité est approprié.

Où puis-je trouver des pièces de rechange pour le THEBEN LUNA 102-500L ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement sur le site web du fabricant Theben.

MODE D'EMPLOI LUNA 102-500L THEBEN

MODE D'EMPLOI
Tension d'alimentation :	230 v - 50Hz.
Contacts :	LU 102/150 L W: ref 102 0 760 LU 102/150 L B: ref 102 0 761 LU 102/500 L W: ref 102 0 762 LU 102/500 L B: ref 102 0 763
Angle de détention :	150°
Zone de détention :	environ 12 mètres de longueur à 2 mètres de hauteur sur 6 mètres de large.
Ajustement du LUX :	Contrôle du niveau de sensibilité à la lumière régliable, permettant ainsi une commutation en fonction de la luminosité souhaïée (réglage mini 5 LUX).
Temporisation:	Réglable de environ 6 secondes à 12 minutes.
Mitre :	Réglage des portées de détention.
Indice et classe de protection :	IP 55
Température de fonctionnement: entre -15°C et +45°C.

CONTENU DE LA BOITE
Nom	Quantité
Mode d'emploi	1
Détector	1
Lampe	1

32-38, Rue Bernard - Z.I. des Vignes

93012 BOBIGNY CEDEX

Tél. [phone] - Fax [phone]

RCS BOBIGNY 718 257 546

N° INTRACOMMUNAUTAIRE FR 03718257546

Couverture-zone de detection

Les LU102-150/500L doivent être installés à environ 2 mètres de hauteur, pour une portée de 12 mètres (fig. 1). Pour réduire la portée, il est possible d'orienter la tête du détecteur vers le bas.

LUNA 102/150L & LUNA 102/500L

Vuede dessus

(fig. 1)

Implantation à éviter :

Sur un poteau ou un arbre qui se balance. Eviter également de positionner les détecteurs face aux déplacements des personnes à détector, il est important que le déplacement se fasse perpendiculairement au détector.

Pour éviter les déclenchements intempestifs

Le projecteur avec détecteur LU 102 peut être activé par de grands animaux, des surfaces réfléchissantes, des projecteurs dirigés vers le détecteur, des bouches d'extraction de chaleur ou des mouvements d'objets de grande taille. Afin d'éviter les enclenchements intempestifs, évitez les situations suivantes:

• Evitez de diriger le détecteur vers des zones ou vers des objets dont les surfaces sont hautement réfléchissantes ou sujettes aux rapides changements de température.
• Evitez de monter le détecteur à proximité d'une source de chaleur, comme les ventilations de chauffage, climatiseurs, ventilations d'air sec ou éclairages.
• N'installer pas le détecteur face et à proximité d'une source de lumière.
• Évitez d'orienter le détecteur vers des objets qui bougent avec le vent, comme p. ex. : des panneaux extérieurs, des arbres...

Attention!

La mise en place et le raccordement doivent être effectués par un électricien qualifié. Le raccordement électrique doit être conforme aux prescriptions nationales en vigueur.

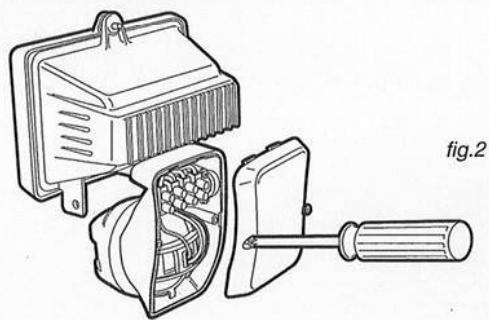

1. Lisez le mode d'emploi avec attention et entièrement avant l'installation. 2. Assurez-vous que le courant est totalement coupé. 3. Dévissez les 2 vis sur la face avant du détecteur. 4. Ouvrez en le cassant, un des passages de câble. (fig.2)

5 Fixer le socle à l'aide des vis fournies. (fig.3)

RONDELLD'OBTURATION

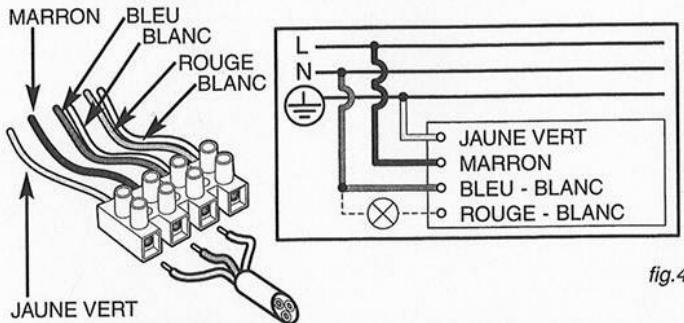

6 Raccorder les câbles selon le schéma de raccordement. (fig. 4)

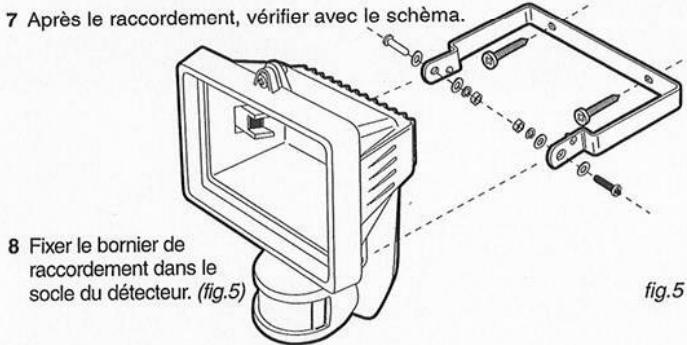

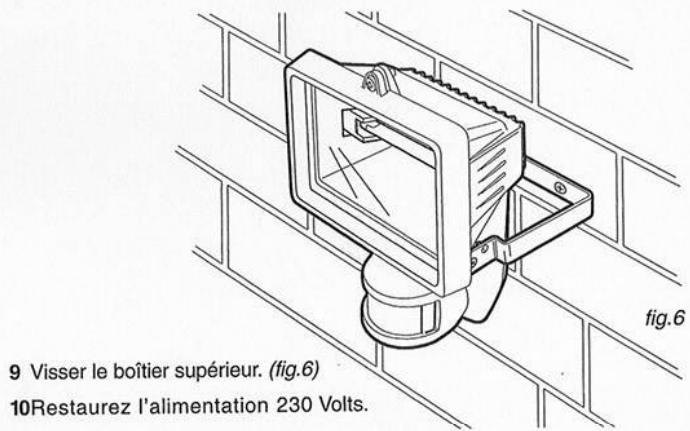

7 Après le raccordement, vérifier avec le schéma.

TEST et ajustement

Le test de parcours sert à vérifier et régler les champs de couverture du détecteur de présence. Actionner le bouton "METER" sur "+", le bouton "LUX" sur ", le bouton "TIME" sur "6 sec.", ensuite, vous pouvez procéder à un test de parcours. (fig. 7) WALK TEST

Lors de la première mise sous tension, le détecteur a besoin de 30 secondes pour se chauffer à température. Tenir compte de ce retard avant d'effectuer les essais.

Régalez la tête du détecteur.

La tête du détecteur peut pivoter horizontalement.

Comment procédez au test?

1 Dirigez le détecteur vers la zone à détecter. 2 Mettez en marche. 3 Démarrez à l'extérieur de la zone et dirigez-vous vers elle jusqu'à ce que le détecteur enclenche la lampe. 4 Ajustez le détecteur, en le réorientant comme nécessaire pour optimiser la couverture. 5 Tourner le bouton METER permet aussi de modifier la couverture. 6 Répétez les étapes 3 à 5 jusqu'à ce que la couverture soit parfaitement délimitée.

fig.8

Utilisation des boutons LUX, Meter, Time. (fig. 8)

Réglage du bouton LUX:

• Vous pouvez régler le bouton LUX de 5 à.... LUX.
• Si vous réglez le bouton LUX sur "C" le détecteur fonctionnera uniquement dans l'obscurité totale.
• Si vous réglez le bouton LUX sur " " le détecteur fonctionnera à n'importe quel niveau d'intensité lumineuse.

Réglage du bouton TIME.

• Régler le bouton du LU 102 entre environ 6 secondes et 12 minutes. À chaque détection le temps est redécompté.

Réglage du bouton METER.

• Quand vous régalez le bouton METER sur "-", le détector opère seulement dans un petit champ de détection.

Apparition de problemes

Chaque détecteur de mouvements LUNA 102-150/500L subit des procédures rigoureuses de tests et de contrôle qualité avant le départ d'usage. Les défauts de fonctionnement sont souvent dus à quelques erreurs d'installation des détecteurs ou à une mauvaise orientation des têtes de détecteur (voir paragraphe 2&4).

Problème	Solutions Suggerees
Les lumières ne s'allument pas.	- Vérifie que le courant passe. - Coupez la tension pendant au mois 5 secondes puis remetre sous tension. - Vérifie que les boutons de réglage LUX et METER sont dans la bonne tension. - Vérifie les ampoules et les connexions. - Comparez le câblage avec le schéma. - Vérifie l'orientation du détecteur.
Les lumières s'allument et s'éteignent rapidement	- Vérifie que la chaleur des lamps ne perturbe pas le détector. - Vérifie qu'il n'y a pas de surface refléchis-sante dans la zone de détction (climatisation, bouche d'extraction de chaleur...). - Orientez la tête du détecteur et/ou les lampes différencment.
Les lumières s'éteignant pas	- Vérifie la position du bouton TIME. - Ne pas stationner dans la zone de détction du détector. - Vérifie que le détector n'est pas fixé sur ou face à un support mobile (arbre, poteau...) qui est agité par le vent. - Vérifie qu'il n'y a pas de surface de chaleur parasite dans la zone de détction (climati-sation, bouche d'extraction de chaleur...). - Coupe la tension pendant au moins 5 secondes puis remetre sous tension pour réinitialiser le détector. - Vérifie que la tension n'est pas inférieure à 220 volts.
les lumières s'allument sur temps d'orage	- Mettre le détector à l'abri des coups de vent qu'y peuvent engendrier de grand changement de température.
atretien et réparation	Maintenir la lentille de détction la plus propre possible en éliminant régulièrement les dépôts de poussière à l'aide d'un chiffon légériement humide. N'essayez pas de réparer vous même les détecteurs, les apparueils sont alimentés en 230 Volts. Afin de bénéficier de la garantie, veuillus vous reporter aux conditions générales de vente du fabricant ou du distributeur.
