LUNA 102-150L - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Détecteur de mouvement
Caractéristiques techniques principales	Capteur infrarouge passif, portée de détection jusqu'à 12 mètres, angle de détection de 180°
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions : 110 x 110 x 60 mm
Poids	Environ 300 g
Compatibilités	Compatible avec les systèmes d'éclairage standard
Tension	230 V
Puissance	Max 2000 W pour les lampes incandescentes, 1000 W pour les lampes fluorescentes
Fonctions principales	Détection de mouvement, réglage de la durée d'éclairage, réglage de la luminosité ambiante
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées à vérifier auprès du fabricant
Sécurité	Conforme aux normes de sécurité électrique, installation par un professionnel recommandée
Informations générales utiles	Idéal pour les espaces extérieurs et intérieurs, installation murale ou plafond

FOIRE AUX QUESTIONS - LUNA 102-150L THEBEN

Comment réinitialiser le THEBEN LUNA 102-150L ?

Pour réinitialiser le dispositif, débranchez-le de l'alimentation pendant 10 secondes, puis rebranchez-le. Cela réinitialisera les paramètres par défaut.

Pourquoi le THEBEN LUNA 102-150L ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que l'alimentation fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment régler la durée d'éclairage du THEBEN LUNA 102-150L ?

Utilisez le bouton de réglage sur le panneau avant pour ajuster la durée d'éclairage selon vos besoins. Consultez le manuel pour des instructions détaillées.

Le THEBEN LUNA 102-150L fonctionne-t-il avec des ampoules LED ?

Oui, le THEBEN LUNA 102-150L est compatible avec les ampoules LED, mais assurez-vous que la puissance de l'ampoule se situe dans la plage recommandée.

Que faire si le capteur de mouvement ne détecte pas ?

Vérifiez que le capteur n'est pas obstrué par des objets. Assurez-vous également qu'il est installé à la bonne hauteur et dans un endroit dégagé.

Comment savoir si le THEBEN LUNA 102-150L est en mode jour ou nuit ?

Le dispositif dispose d'un indicateur LED qui s'allume lorsque le mode nuit est activé. Si la lumière est allumée pendant la journée, vérifiez les réglages du capteur.

Est-il possible de raccorder plusieurs THEBEN LUNA 102-150L ensemble ?

Oui, vous pouvez connecter plusieurs appareils en série, mais assurez-vous de ne pas dépasser la capacité de charge maximale recommandée.

Comment nettoyer le THEBEN LUNA 102-150L ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les produits chimiques agressifs qui pourraient endommager le dispositif.

Quel est le champ de détection du capteur de mouvement ?

Le capteur de mouvement a un champ de détection d'environ 180 degrés et une portée allant jusqu'à 12 mètres, selon l'environnement.

Le THEBEN LUNA 102-150L est-il étanche ?

Le THEBEN LUNA 102-150L est conçu pour un usage extérieur, mais il est important de vérifier la classification d'étanchéité pour s'assurer qu'il convient à votre installation.

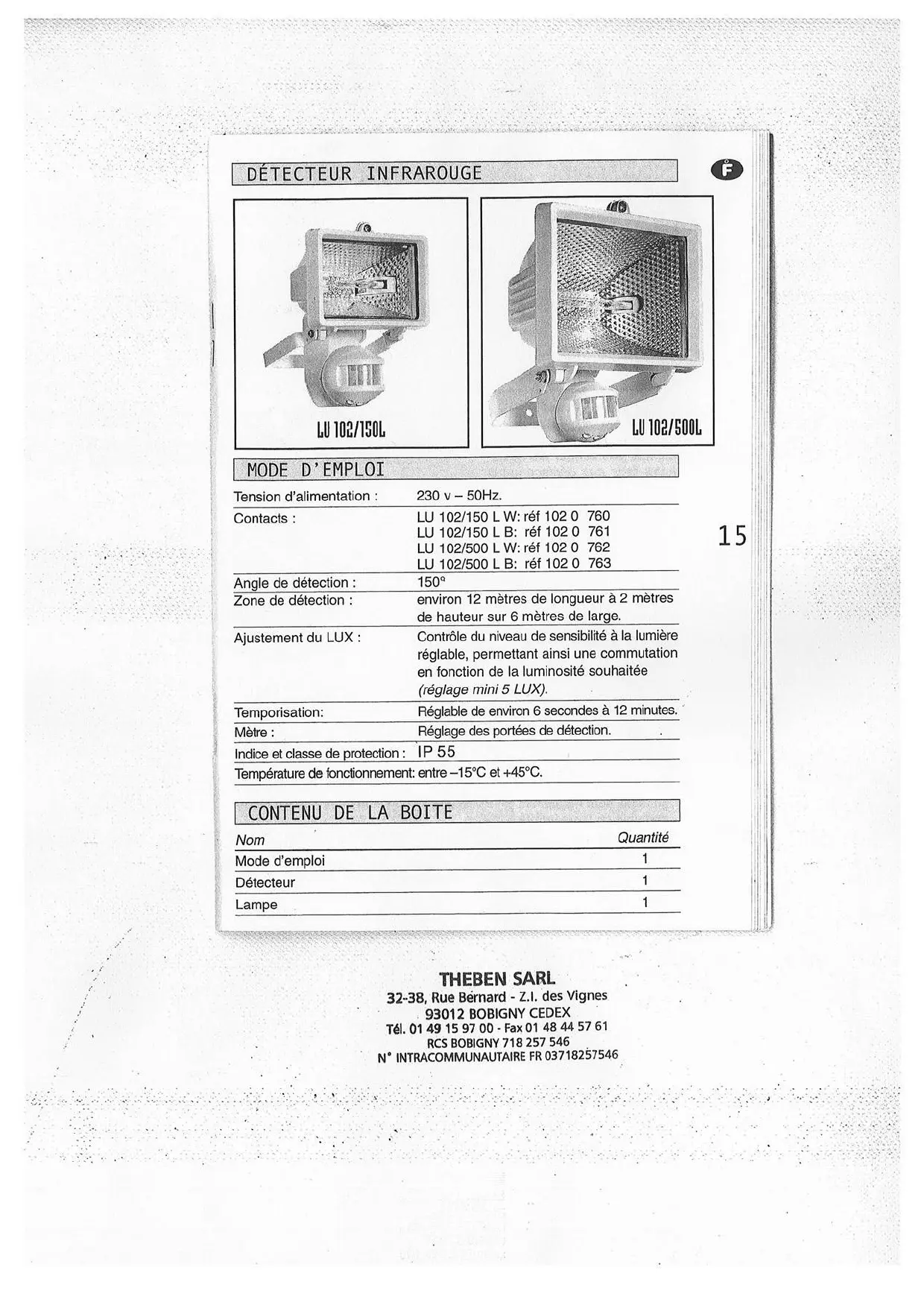

MODE D'EMPLOI LUNA 102-150L THEBEN

MODE D'EMPLOI
Tension d'alimentation :	230 v - 50Hz.
Contacts :	LU 102/150 L W: ref 102 0 760 LU 102/150 L B: ref 102 0 761 LU 102/500 L W: ref 102 0 762 LU 102/500 L B: ref 102 0 763
Angle de détention :	150°
Zone de détention :	environ 12 mètres de longueur à 2 mètres de hauteur sur 6 mètres de large.
Ajustement du LUX :	Contrôle du niveau de sensibilité à la lumière régliable, permettant ainsi une commutation en fonction de la luminosité souhaïée (réglage mini 5 LUX).
Temporisation:	Réglable de environ 6 secondes à 12 minutes.
Mitre :	Réglage des portées de détention.
Indice et classe de protection :	IP 55
Température de fonctionnement: entre -15°C et +45°C.

CONTENU DE LA BOITE
Nom	Quantité
Mode d'emploi	1
Détector	1
Lampe	1

32-38, Rue Bernard - Z.I. des Vignes

93012 BOBIGNY CEDEX

Tél. [phone] - Fax [phone]

RCS Bobigny 718 257 546

N° INTRACOMMUNAUTAIRE FR 03718257546

Couverture - zone de détection

Les LU102-150/500L doivent être installés à environ 2 mètres de hauteur, pour une portée de 12 mètres (fig.1). Pour réduire la portée, il est possible d'orienter la tête du détecteur vers le bas.

Luna 102/150L & Luna 102/500L

Vue de dessus

(fig. 1)

Implantation à éviter :

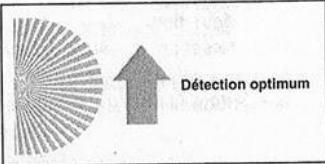

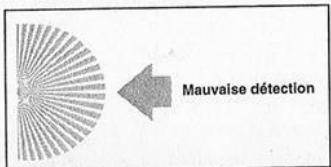

Sur un poteau ou un arbre qui se balance. Éviter également de positionner les détecteurs face aux déplacements des personnes à détecter ; il est important que le déplacement se fasse perpendiculairement au détecteur.

Pour éviter les déclenchements intempestifs

Le projecteur avec détecteur LU 102 peut être activé par de grands animaux, des surfaces réfléchissantes, des projecteurs dirigés vers le détecteur, des bouches d'extraction de chaleur ou des mouvements d'objets de grande taille. Afin d'éviter les dé , évitez les situations suivantes :

• Évitez de diriger le détecteur vers des zones ou vers des objets dont les surfaces sont hautement réfléchissantes ou sujettes aux rapides changements de température.
• Évitez de monter le détecteur à proximité d'une source de chaleur, comme les ventilations de chauffage, climatiseurs, ventilations d'air sec ou éclairages.
• N'installez pas le détecteur face et à proximité d'une source de lumière.
• Évitez d'orienter le détecteur vers des objets qui bougent avec le vent, comme par exemple des panneaux extérieurs, des arbres...

Attention !

La mise en place et le raccordement doivent être effectués par un électricien qualifié. Le raccordement électrique doit être conforme aux prescriptions nationales en vigueur.

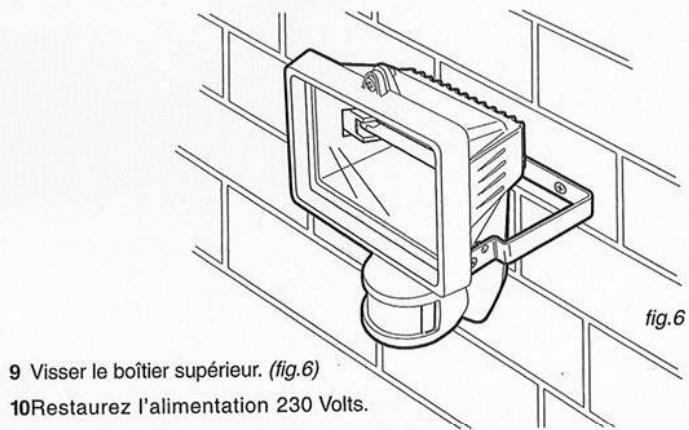

Procédez à l'installation.

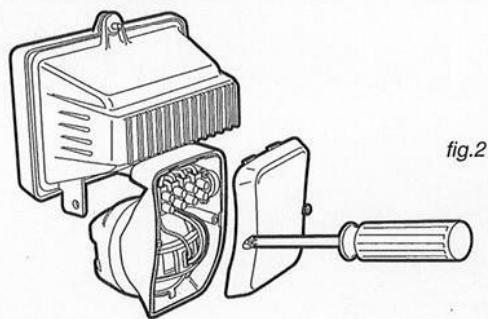

1. Lisez le mode d'emploi avec attention et entièrement avant l'installation. 2. Assurez-vous que le courant est totalement coupé. 3. Dévisser les 2 vis sur la face avant du détecteur. 4. Ouvrir, en le cassant, un des passages de câble. (fig.2)

5. Fixer le socle à l'aide des vis fournies (fig. 3).

Rondelle d'obturation

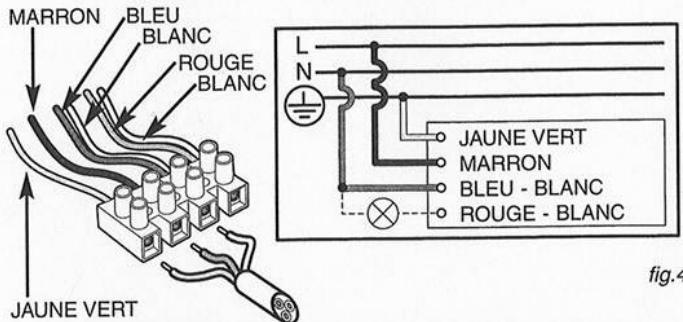

6 Raccorder les câbles selon le schéma de raccordement (fig. 4).

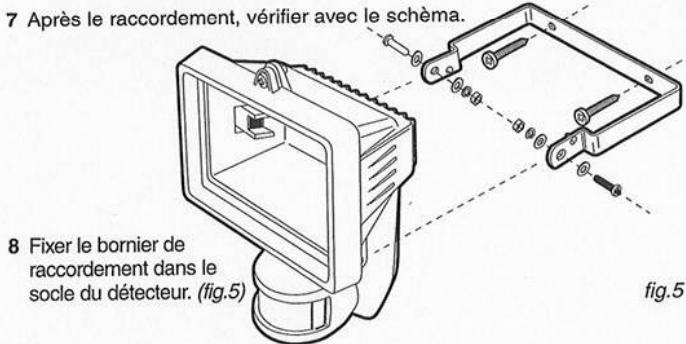

7 Après le raccordement, vérifier avec le schéma.

Test et ajustement

Le test de parcours sert à vérifier et régler les champs de couverture du détecteur de présence. Actionner le bouton "METER" sur "+", le bouton "LUX" sur "ON", le bouton "Time" sur "6 sec.", ensuite, vous pouvez procéder à un test de parcours. (fig.7) WALK TEST

Lors de la première mise sous tension, le détecteur a besoin de 30 secondes pour se mettre à température. Tenez compte de ce retard avant d'effectuer les tests.

Réglez la tête du détecteur. La tête du détecteur peut pivoter horizontalement. Comment procéder au test ? 1. Dirigez le détecteur vers la zone à détecter. 2. Mettez en marche. 3. Démarrez à l'extérieur de la zone et dirigez-vous vers elle jusqu'à ce que le détecteur enclenche la lampe. 4. Ajustez le détecteur en le réorientant comme nécessaire pour optimiser la couverture. 5. Tourner le bouton METER permet aussi de modifier la couverture. 6. Répétez les étapes 3 à 5 jusqu'à ce que la couverture soit parfaitement délimitée.

fig.8

Opération

Utilisation des boutons Lux, Meter, Time (fig. 8).

Réglage du bouton LUX

• Vous pouvez régler le bouton LUX de 5 à ... LUX.
• Si vous réglez le bouton LUX sur "C", uniquement dans l'obscurité totale.
• Si vous réglez le bouton LUX sur " à n'importe quel niveau d'intensité lumineuse.

Réglage du bouton TIME.

• Régler le bouton TIME entre environ 6 secondes et 12 minutes. À chaque détection, le temps est redécompté.

Réglage du bouton METER.

• Lorsque vous réglez le bouton METER sur "-", le détecteur opère uniquement dans un petit champ de détection.

Apparition de problèmes

Chaque détecteur de mouvements LUNA 102-150/500L subit des procédures rigoureuses de tests et de contrôle qualité avant son départ d'usine. Les défauts de fonctionnement sont souvent dus à quelques erreurs d'installation des détecteurs ou à une mauvaise orientation des têtes de détection (voir paragraphes 2 & 4).

Problème	Solutions Suggerees
Les lumières ne s'allument pas.	- Vérifie que le courant passe. - Coupez la tension pendant au mois 5 secondes puis remetre sous tension. - Vérifie que les boutons de réglage LUX et METER sont dans la bonne tension. - Vérifie les ampoules et les connexions. - Comparez le câblage avec le schéma. - Vérifie l'orientation du détecteur.
Les lumières s'allument et s'éteignent rapidement	- Vérifie que la chaleur des lamps ne perturbe pas le détector. - Vérifie qu'il n'y a pas de surface refléchis-sante dans la zone de détction (climatisation, bouche d'extraction de chaleur...). - Orientez la tête du détecteur et/ou les lampes différément.
Les lumières s'éteignant pas	- Vérifie la position du bouton TIME. - Ne pas stationner dans la zone de détction du détector. - Vérifie que le détector n'est pas fixé sur ou face à un support mobile (arbre, poteau...) qui est agité par le vent. - Vérifie qu'il n'y a pas de surface de chaleur parasite dans la zone de détction (climati-sation, bouche d'extraction de chaleur...). - Coupe la tension pendant au moins 5 secondes puis remetre sous tension pour réinitialiser le détector. - Vérifie que la tension n'est pas inférieure à 220 volts.
les lumières s'allument sur temps d'orage	- Mettre le détector à l'abri des coups de vent qu'y peuvent engendrier de grand changement de température.
atretien et réparation	Maintenir la lentille de détction la plus propre possible en éliminant régulièrement les dépôts de poussière à l'aide d'un chiffon légériement humide. N'essayez pas de réparer vous même les détecteurs, les apparheils sont alimentés en 230 Volts. Afin de bénéficier de la garantie, veuillus vous reporter aux conditions générales de vente du fabricant ou du distributeur.
