LUNA 101-180 - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Détecteur de mouvement
Caractéristiques techniques principales	Détection infrarouge passif, angle de détection de 180°, portée jusqu'à 12 mètres
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions : 120 x 120 x 80 mm
Poids	Environ 300 g
Compatibilités	Compatible avec les systèmes d'éclairage standard
Tension	230 V
Puissance	Max 2000 W pour les lampes incandescentes, 1000 W pour les lampes fluorescentes
Fonctions principales	Détection de mouvement, réglage de la durée d'éclairage, sensibilité ajustable
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Conforme aux normes de sécurité électrique, installation recommandée par un professionnel
Informations générales utiles	Idéal pour l'éclairage extérieur et intérieur, installation en hauteur recommandée

FOIRE AUX QUESTIONS - LUNA 101-180 THEBEN

Comment régler la minuterie de la THEBEN LUNA 101-180 ?

Pour régler la minuterie, tournez le bouton de réglage situé sur le côté de l'appareil jusqu'à l'heure souhaitée. Assurez-vous que le symbole de la minuterie indique la position correcte.

Que faire si la lumière ne s'allume pas ?

Vérifiez d'abord que l'ampoule est fonctionnelle. Assurez-vous également que les connexions électriques sont bien effectuées et que le disjoncteur n'est pas déclenché.

Comment réinitialiser la THEBEN LUNA 101-180 ?

Pour réinitialiser l'appareil, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela réinitialisera les paramètres par défaut.

L'appareil fonctionne-t-il avec des ampoules LED ?

Oui, la THEBEN LUNA 101-180 est compatible avec les ampoules LED, mais vérifiez les spécifications pour vous assurer qu'elles sont adaptées à l'utilisation avec des dispositifs de minuterie.

Est-ce que la THEBEN LUNA 101-180 est étanche ?

Non, la THEBEN LUNA 101-180 n'est pas conçue pour être étanche. Évitez de l'installer dans des endroits exposés à l'eau ou à une humidité excessive.

Quels types de charge peuvent être utilisés avec cette minuterie ?

La minuterie peut être utilisée avec des charges résistives comme des lampes incandescentes, ainsi qu'avec des charges inductives comme des moteurs, mais vérifiez les spécifications pour les limites de puissance.

Comment savoir si la minuterie est en mode automatique ou manuel ?

Un témoin lumineux sur l'appareil indique le mode de fonctionnement. Si le témoin est allumé, cela signifie que la minuterie est en mode automatique. Si éteint, elle est en mode manuel.

Quels sont les réglages recommandés pour un éclairage extérieur ?

Pour un éclairage extérieur, réglez la minuterie pour qu'elle s'allume au crépuscule et s'éteigne à l'aube. Utilisez les réglages de durée adaptés à vos besoins.

Où puis-je trouver le mode d'emploi de la THEBEN LUNA 101-180 ?

Le mode d'emploi est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de THEBEN dans la section 'Téléchargements'.

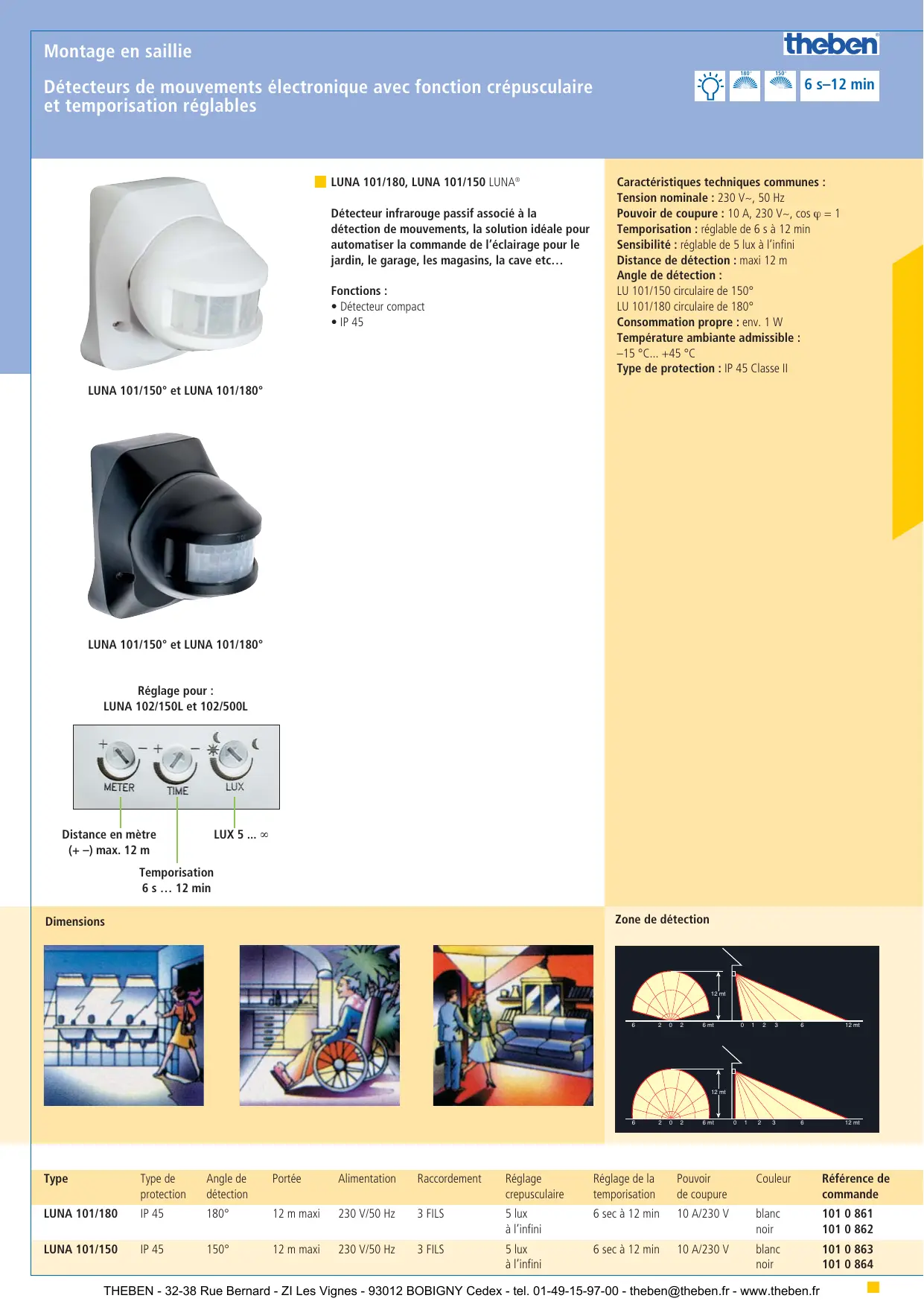

MODE D'EMPLOI LUNA 101-180 THEBEN

Détecteur infrarouge passif associé à la détection de mouvements, la solution idéale pour automatiser la commande de l'éclairage pour le jardin, le garage, les magasins, la cave etc...

Fonctions :

• Détecteur compact
• IP 45

Réglage pour :
LUNA 102/150L et 102/500L

METER TIME LUX Distance en mètre (+ -) max. 12 m LUX 5 ... ∞

Temporisation
6 s ... 12 min

Dimensions

Caractéristiques techniques communes :

Tension nominale : 230 V\~, 50 Hz

Pouvoir de coupure : 10 A, 230 V\~, cos φ = 1

Temporisation : réglable de 6 s à 12 min

Sensibilité : réglable de 5 lux à l'infini

Distance de détection : maxi 12 m

Angle de détection :

LU 101/150 circulaire de 150°

LU 101/180 circulaire de 180°

Consommation propre : env. 1 W

Température ambiante admissible :

-15 °C... +45 °C

Type de protection : IP 45 Classe II

Zone de détection

12 mt 0 1 2 3 6 12 mt 12 mt 6 2 0 2 6 mt 0 1 2 3 6 12 mt

Type	Type de protection	Angle de détection	Portée	Alimentation	Raccordement	Réglage crepusculaire	Réglage de la temporisation	Pouvoir de coupure	Couleur	Référence de commande
LUNA 101/180	IP 45	180^	12 m maxi	230 V/50 Hz	3 FILS	5 lux à l’infini	6 sec à 12 min	10 A/230 V	blanc noir	101 0 861101 0 862
LUNA 101/150	IP 45	150^	12 m maxi	230 V/50 Hz	3 FILS	5 lux à l’infini	6 sec à 12 min	10 A/230 V	blanc noir	101 0 863101 0 864
