LUNA 101-150 - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LUNA 101-150 THEBEN au format PDF.
| Type de produit | Détecteur de mouvement |
| Caractéristiques techniques principales | Détection infrarouge passif, angle de détection de 180°, portée réglable jusqu'à 12 mètres |
| Alimentation électrique | 230 V AC, 50 Hz |
| Dimensions approximatives | Dimensions : 100 x 100 x 60 mm |
| Poids | Environ 200 g |
| Compatibilités | Compatible avec les éclairages LED et halogènes |
| Tension | 230 V |
| Puissance | Max 1200 W pour les lampes incandescentes, 300 W pour les lampes LED |
| Fonctions principales | Réglage de la sensibilité, temporisation de l'éclairage, fonction test |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées à vérifier auprès du fabricant |
| Sécurité | Conforme aux normes CE, protection contre les surcharges |
| Informations générales utiles | Installation recommandée en extérieur, résistant aux intempéries |
FOIRE AUX QUESTIONS - LUNA 101-150 THEBEN
Questions des utilisateurs sur LUNA 101-150 THEBEN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvement au format PDF gratuitement ! Retrouvez votre notice LUNA 101-150 - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LUNA 101-150 de la marque THEBEN.
MODE D'EMPLOI LUNA 101-150 THEBEN
| Mode d'emploi | 1 |
| Détecteur | 1 |
| Vis de fixation | 2 |
| Gaine isolante | 1 |
| Mode d'emploi | 1 |
| Détecteur | 1 |
| Vis de fixation | 2 |
| Gaine isolante | 1 |

Angle de détection : LU 101/150: 150°
LU 101/180: 180°
Zone de détection : environ 12 mètres de longueur à 2 mètres de hauteur sur 6 mètres de large.
Ajustement du LUX : Contrôle du niveau de sensibilité à la lumière régla-
Contacts : LU 101/150 W
LU 101/150 B:
LU 101/180 W
LU 101/180 B:
Contact:10 A/23
Angle de détection : LU 101/150: 1
LU 101/150 W: réf 101 0 863
LU 101/150 B: réf 101 0 864
LU 101/180 W: réf 101 0 861
LU 101/180 B: réf 101 0 862
Contact:10 A/230v.max.contact alimenté.(Cos φ = 1).
Tension d'alimentation : 230 v - 50Hz.


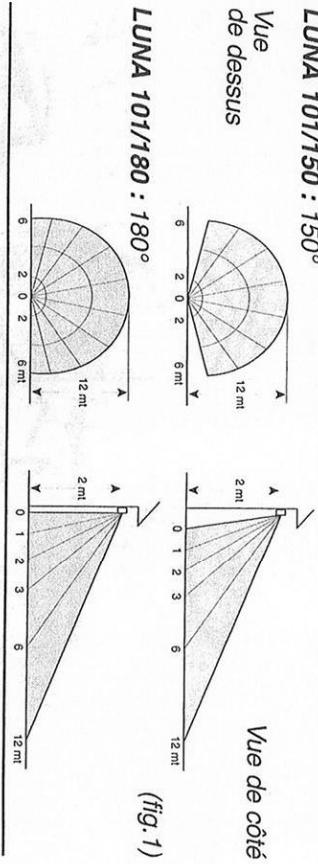

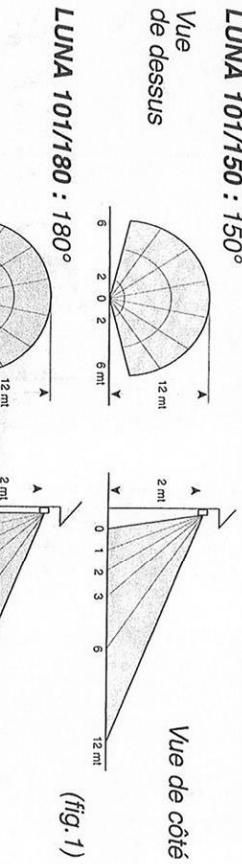

LUNA 101/150 : 150° Vue de dessus Vue de côté LUNA 101/180 : 180° (fig. 1)


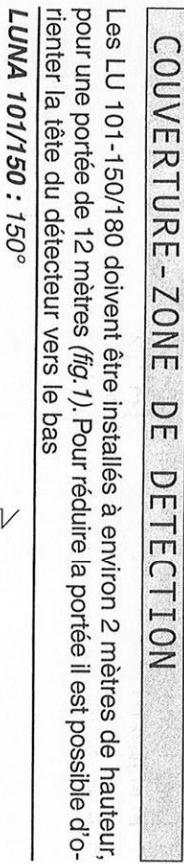

COUVERTURE-ZONE DE DETECTION Les LU 101-150/180 doivent être installés à environ 2 mètres de hauteur, pour une portée de 12 mètres (fig. 1). Pour réduire la portée il est possible d'or- rienter la tête du détecteur vers le bas LUNA 101/150 : 150°


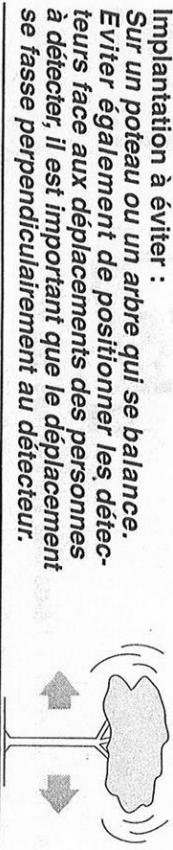

Implantation à éviter : Sur un poteau ou un arbre qui se balance. Eviter également de positionner les détecteurs face aux déplacements des personnes à détecter, il est important que le déplacement se fasse perpendiculairement au détecteur.
comme p.ex. : les rideaux, les plantes...
Evitez d'onenter le detecteur vers des objets qui bougent avec le vent,
• Evitez d'orienter le détecteur vers des chiets qui haugent avec la va
- Ne dirigez le détecteur vers aucune source de lumière.
ventilations de chauffage, climatiseurs, ventilations d'air sec, ou éclairages.
• Evitez de monter le detecteur a proximité d'une source de chaleur, comme les
• Evitez de mentar le détecteur à proximité d'une couvre de schleur comme l'
gements de température
surfaces sont hautement réfléchissantes ou sujettes aux rapides chan-
• Evitez de diriger le détecteur vers des zones ou vers des objets dont les
evitez les situations suivantes:
Etant donne que le detecteur reagit aux changements de temperatures, éviter les situations qui visant
Etant donné que le détecteur réagit aux changes
Pour éviter les declenchements intempestifs
Température de fonctionnement:
entre -15^ et +45^ .
entre -15^ et +45^ .
Température de fonctionnement: entre -15^ et +45^ .
Température de fonctionnement: entre -15^ et +45^ .
7 Après le raccordement, vérifier avec le schéma.


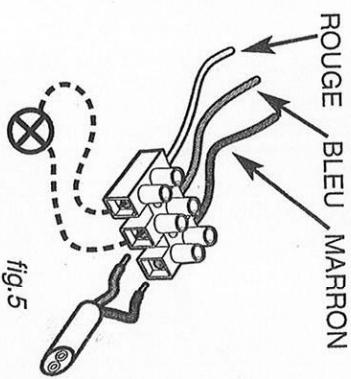

ROUGE BLEU MARRON fig.56 Raccorder les câbles selon le schéma de raccordement. (fig.5)


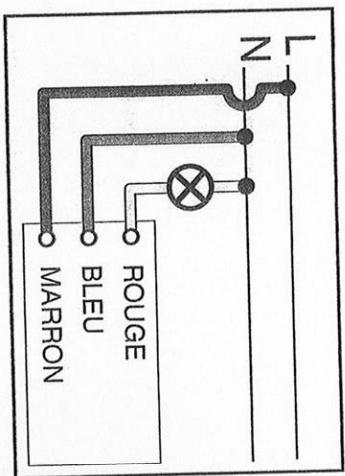

L N ROUGE BLEU MARRON

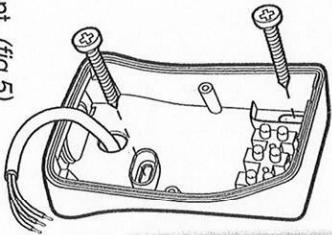

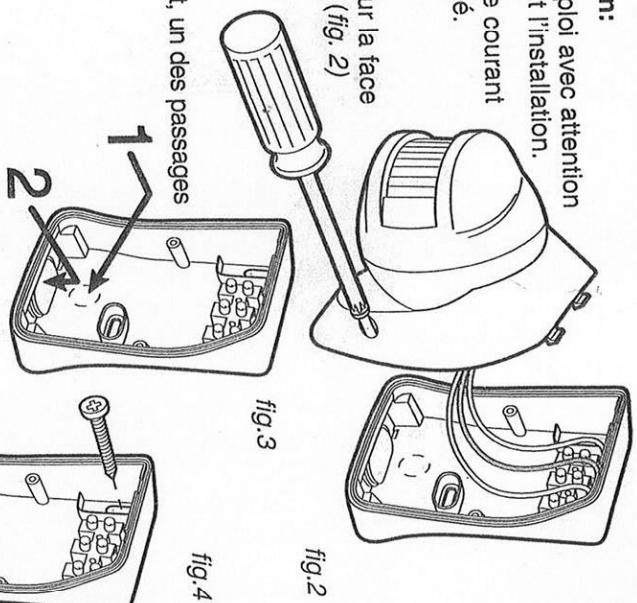

5 Fixer le socle à l'aide des vis fournies. (fig.4)


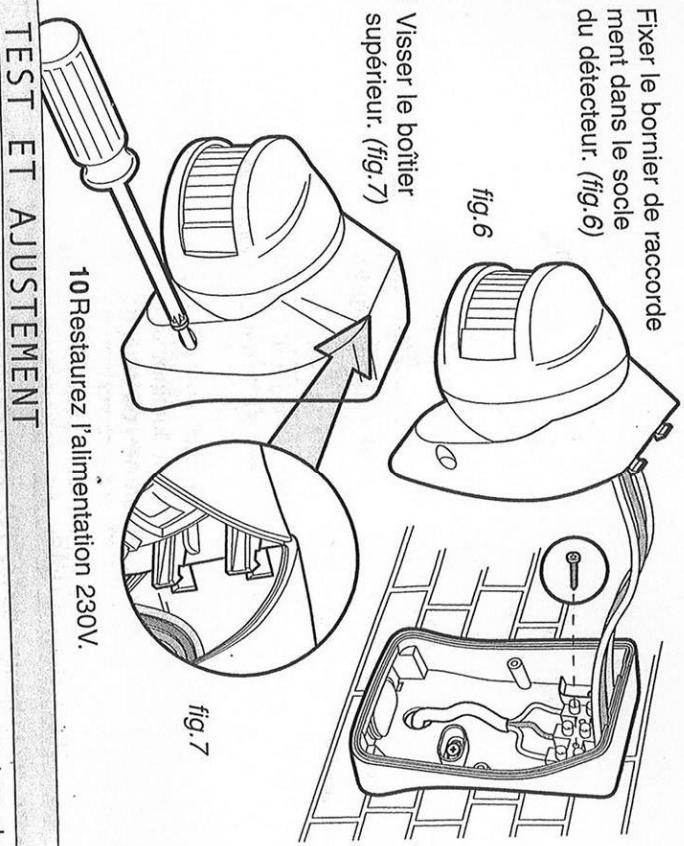

Fixer le bornier de raccorde ment dans le socle du détecteur. (fig.6) fig.6 Visser le boîtier supérieur. (fig.7) fig.7 10 Restaurez l'alimentation 230V. TEST ET AJUSTEMENTATTENTION! La mise en place et le racordemet doivent être effectués par un électricienqualifie. Le raccordemet électrique doit être conforme aux prescriptions nationales en vigueur
INSTALLATION ET MONTAGE
3 Démarrez à l'extérieur de la zone et dirigez vous vers elle jusqu'à ce que le détecteur enclenche la lampe. 4 Ajustez le détecteur, en le réorientant comme nécessaire pour optimaliser la couverture. 5 Tourner le bouton METER permet aussi de modifier la couverture. 6 Répéter les étapes 3 à 5 jusqu'à ce que la couverture soit parfaitement délimitée.
Comment proceder au test?

WALK TEST

fig. 8
Réglez la tête du détecteur. La tête du détecteur peut pivoter horizontalement 10°.
Note Lors de la première mise sous tension, le détecteur à besoin de 30 secondes pour ce mettre à température. Tenir compte de ce délai avant d'effectuer les tests.
Le test de parcours sert à vérifier et régler les champs de couverture du détecteur de présence. Actionner le bouton "METER" sur "+" + ", le bouton "LUX" sur "☀", le bouton "Time" sur "6 sec.", ensuite, vous pouvez procéder à un test de parcours. (fig.8).


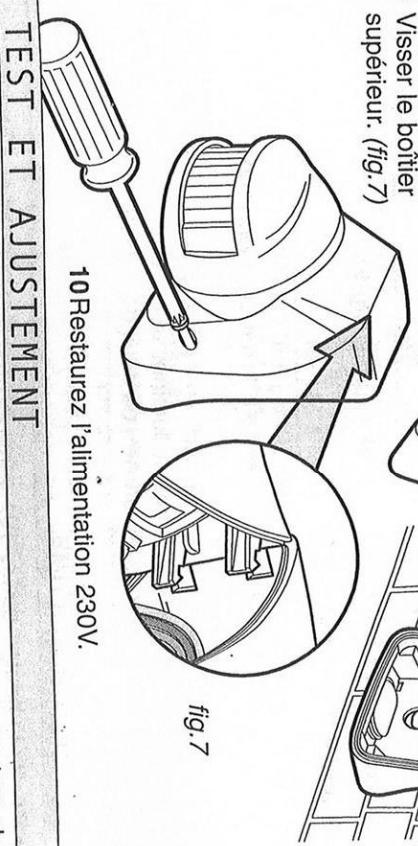

Visser le boîtier supérieur. (fig.7) 10 Restaurez l'alimentation 230V. fig.7 TEST ET AJUSTEMENT9 Visser le boîtier supérieur. (fig.7)
ment dans le socle du détecteur. (fig.6)
8 Fixer le bornier de raccorde
| UPÉRATION | |
| Utilisation des boutons lux, meter, time. (fig.9) | |
| Reglage du bouton Lux. | |
| • Vous pouvez régler le bouton Lux de 5 a .... Lux. | |
| • Si vous régler le bouton Lux sur “C” le détecteur fonctionnera uniquement dans I'obscutrite totale. | |
| • Si vous régler le bouton Lux sur “C” le détecteur fonctionnera uniquement dans I'obscutrite totale. | |
| • Auster le bouton Lux en fonction du seuil de détection souhaite. | |
| Reglage du bouton TIME. | |
| • Régler le bouton du Lü 101 entre évignon 6 secondes et 12 minutes. A chaque détection le temps est redecompte. | |
| • Grand vous régler le bouton METER sur “-”, le détecteur opère seulement dans un petit champs de détection. • Grand vous régler le bouton METER sur “+”, le détecteur opère dans un plus large champs de détection de maxi 12 m de longueur. | |
| AppARITION DE PROBLEMES | |
| Chaque détecteur de mouvements LUNA 101-105/180 subtit des procédures rigo réuses de tests et de contrôle qualité avant le départ d'usine. Les défauts de tonc-tonnement sont souvent dus a quelques énuurs d'installation des détecteurs ou a une mauvasie orientation des têtes de détecteur (voir pragraphe 284). | |
| Prôbème | Solutions Sugères |
| Les lumières ne s'alument pas. | |
| Présilme | Solutions Suggerées |
| Les lumières s'alumentet s'éteilquent rapidement | - Verriitez que la chaleur des lamps n perpendiculares pas le détection. - Verriitez qu'il n'y a pas de surface réflectifs. - sainte dans la zone de détection (climatisation, bouche d'expression de chaleur...). - Orinente la tiste du détecteur et/ou les lampes différèmment. |
| Les lumières s'éteilquent pas | - Verriitez la position du bouton TIME. - Ne pas stationer dans la zone de détection du détection. - Verriitez que le détection n'est pas fixe sur ou face a un support mobile (aribe, potéau...) - guit est agite par le vent. - Verriitez qu'il n'y a pas de surface de chaleur parasite dans la zone de détection (climmati station, bouche d'expression de chaleur...). - Coupez la tension pendant au moins 5 secondes puis remettre sous tension pour - Verriitez que la tension n'est pas intérure à 220 Voils. |
| Les lumières s'alumentpar temps d'orçage | - Mettre le détecteur a 'labi des coups de vent quy peuvent engonder de grand changement de température. |
| Entretien et réparation | Maintenir la lentille de détection la plus propre possible en éliminant régulièrement les depots de poussière a 'l'aide d'un chiffon l'ogérément humide. N'essayez pas de réparer vous même les détecteurs, les appareils sont allimentses en 230 Voils. Afin de bénéficier de la garantie, veuillez vous reporter aux conditions générales de vente du fabricant ou du distributeur. |
