Type de produit	Capteur environnemental KNX (sonde combinée)
Marque	THEBEN
Modèle	LU 131 S
Dimensions	110 x 72 x 54 mm
Poids	Environ 140 g
Alimentation	Tension du bus KNX
Fonctions principales	Mesure de luminosité (1 à 100 000 lux) et température (-20 °C à +55 °C) ; 4 canaux universels et 1 canal de protection solaire ; envoi direct sur le bus KNX
Applications	Commande d'éclairage à plusieurs niveaux, commande de température, commande de stores extérieurs, jardins d'hiver, serres, visualisation de luminosité et température extérieure
Indice de protection	IP 54 selon DIN EN 60529
Température ambiante autorisée	-25 °C à +55 °C
Référence	LU 131 S KNX (131 9 201)
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec si nécessaire
Sécurité	Installation conforme aux normes KNX ; utilisation dans les limites de température et de protection IP spécifiées
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; réparation par le fabricant uniquement
Informations générales	Appareil conçu pour une utilisation extérieure ou intérieure ; nécessite un coupleur de bus KNX

FOIRE AUX QUESTIONS - LU 131 S THEBEN

Comment installer le capteur LU 131 S ?

Installez le capteur à l'extérieur ou dans un endroit représentatif. Raccordez-le au bus KNX via un coupleur de bus. L'alimentation est assurée par la tension du bus. Suivez les schémas de câblage fournis dans la notice.

Quelles grandeurs mesure le LU 131 S ?

Il mesure la luminosité (de 1 à 100 000 lux) et la température (de -20 °C à +55 °C).

Quels sont les canaux disponibles sur cet appareil ?

Le LU 131 S dispose de 4 canaux universels et d'1 canal de protection solaire. Les canaux universels peuvent être configurés pour des tâches partielles ou combinées.

Puis-je utiliser le LU 131 S pour la commande de stores ?

Oui, le capteur est adapté à la commande de stores extérieurs en fonction de la luminosité ou de la température.

Quelle est la plage de température de fonctionnement ?

La température ambiante autorisée est de -25 °C à +55 °C. La plage de mesure de température est de -20 °C à +55 °C.

Le LU 131 S est-il compatible avec tous les systèmes KNX ?

Oui, il est conforme à la norme KNX et peut être intégré à tout système KNX standard.

Comment nettoyer le capteur ?

Utilisez un chiffon sec et doux pour nettoyer le boîtier. N'utilisez pas de produits chimiques ou abrasifs.

Le capteur peut-il être utilisé en intérieur ?

Oui, l'indice de protection IP 54 le rend adapté à une utilisation en intérieur comme en extérieur, à l'abri des projections d'eau.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions KNX et l'alimentation. Si le problème persiste, contactez le service après-vente THEBEN pour une réparation.

Quelle est la référence exacte du LU 131 S ?

La référence est LU 131 S KNX (numéro 131 9 201).

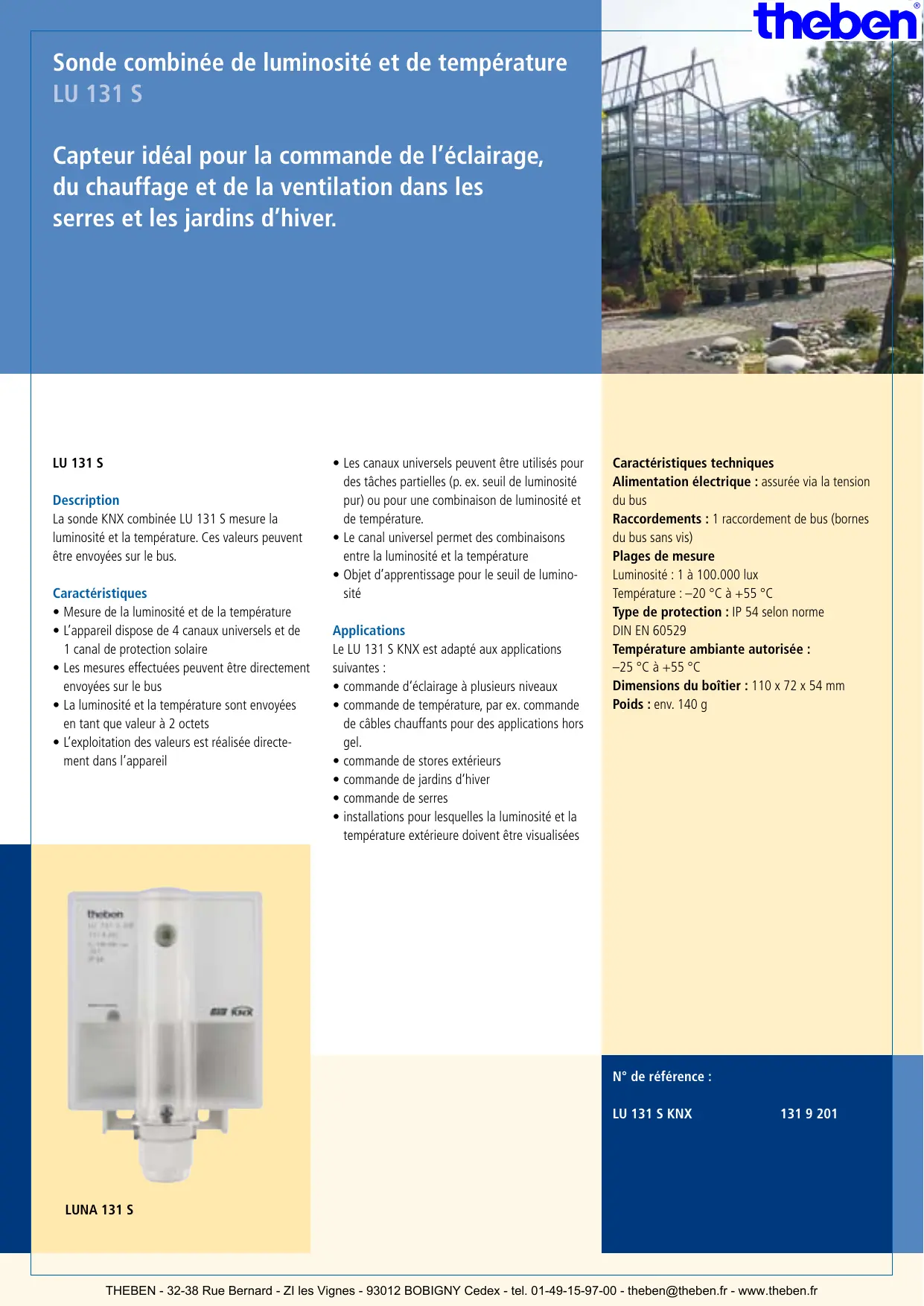

MODE D'EMPLOI LU 131 S THEBEN

Description

La sonde KNX combinée LU 131 S mesure la luminosité et la température. Ces valeurs peuvent être envoyées sur le bus.

Caracteristiques

• Mesure de la luminosité et de la température
• L'appareil dispose de 4 canaux universels et de 1 canal de protection solaire
• Les mesures effectuées peuvent être directement envoyées sur le bus
• La luminosité et la température sont envoyées en tant que valeur à 2 octets
• L'exploitation des valeurs est réalisée directement dans l'appareil

• Les canaux universels peuvent être utilisés pour des tâches partielles (p. ex. seul de luminosité pur) ou pour une combinaison de luminosité et de température.
• Le canal universel permet des combinaisons entre la luminosité et la température
• Objet d'apprentissage pour le seuil de luminosité

Applications

Le LU 131 S KNX est ajusté aux applications suivantes :

• commande d'éclairage à plusieurs niveaux
• commande de température, par ex. commande de câbles chauffants pour des applications hors gel.
• commande de stores extérieurs
• commande de jardins d'hiver
• commande de serres
• installations pour lesquelles la luminosité et la température extérieure doivent être visualisées

Caractéristiques techniques

Alimentation électrique : assurée via la tension du bus

Luminosité: 1 à 100.000 lux

Température: -20°C à +55 °C

Type de protection : IP 54 selon norme

DIN EN 60529

Température ambianté autorisée :

-25°C à +55°C

Dimensions du boîtier : 110 x 72 x 54 mm

Poids : env. 140 g

N° de référence:

LU 131 S KNX

131 9 201
