INTERFACE USB EIB-KNX - Interface de communication THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface de communication USB/KNX
Marque	THEBEN
Modèle	INTERFACE USB EIB-KNX
Référence de commande	907 0 397
Alimentation	Bus EIB/KNX (24 V DC)
Interface PC	USB (type B standard)
Compatibilité logicielle	ETS3 version 1.0 et ultérieures
Indicateurs visuels	2 LED (EIB et USB)
Plage de température de service	-5°C à +45°C
Type de protection	IP 20 selon EN 60 529
Dimensions (L × l × H)	90 × 35 × 64 mm
Poids estimé	150 g
Fonctions principales	Communication PC – installation EIB/KNX, paramétrage et diagnostic
Conformité	CE
Classe de protection	III
Raccordement bus	Par connecteur EIB/KNX (fiche)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif ; ne pas utiliser de solvants.
Sécurité	Installation par personnel qualifié ; respecter les normes électriques.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV THEBEN.

FOIRE AUX QUESTIONS - INTERFACE USB EIB-KNX THEBEN

Comment installer l'interface USB EIB-KNX ?

Branchez l'interface sur le bus KNX via le connecteur prévu, puis connectez-la à votre PC avec un câble USB standard. Installez les pilotes si nécessaire (généralement automatiques sous Windows). Lancez ETS3 ou version ultérieure pour configurer votre installation.

Quels systèmes d'exploitation sont compatibles ?

L'interface fonctionne sous Windows (XP, Vista, 7, 8, 10) et probablement sous Linux ou macOS avec des pilotes appropriés, mais la compatibilité officielle est assurée avec Windows pour ETS.

Que faire si les LED ne s'allument pas ?

Vérifiez que l'interface est correctement alimentée par le bus KNX (tension 24 V DC). Assurez-vous que le câble USB est bien connecté au PC et que le port USB fonctionne. Si le problème persiste, testez sur un autre port ou un autre PC.

Puis-je utiliser l'interface avec ETS4 ou ETS5 ?

Oui, l'interface est compatible avec ETS3 version 1.0 et ultérieures, ce qui inclut ETS4 et ETS5. Elle utilise le protocole standard KNX.

Comment connecter l'interface au bus KNX ?

Utilisez un câble KNX standard avec connecteur rouge et noir. Branchez le connecteur dans la prise correspondante de l'interface, en respectant la polarité (rouge sur +, noir sur -).

Quelle est la longueur maximale du câble USB ?

La longueur maximale recommandée pour un câble USB 2.0 est de 5 mètres. Au-delà, utilisez un répéteur ou un hub USB actif.

Que faire en cas de perte de communication ?

Redémarrez l'interface en débranchant puis rebranchant le connecteur bus. Vérifiez que le logiciel ETS reconnaît bien l'interface dans le panneau de configuration. Consultez les LED : si la LED USB est éteinte, le lien PC est défaillant.

L'interface nécessite-t-elle une alimentation externe ?

Non, l'interface est alimentée directement par le bus KNX (24 V DC). Aucune alimentation externe n'est requise.

Comment vérifier le bon fonctionnement de l'interface ?

Observez les LED : la LED EIB clignote en présence de trafic sur le bus, la LED USB s'allume quand l'interface est reconnue par le PC. Dans ETS, vous pouvez effectuer un test de communication.

Où trouver les pilotes pour l'interface ?

Sous Windows, les pilotes sont généralement installés automatiquement. Sinon, téléchargez-les depuis le site de THEBEN ou du fabricant du chipset USB (FTDI). Pour ETS, aucun pilote spécifique n'est nécessaire.

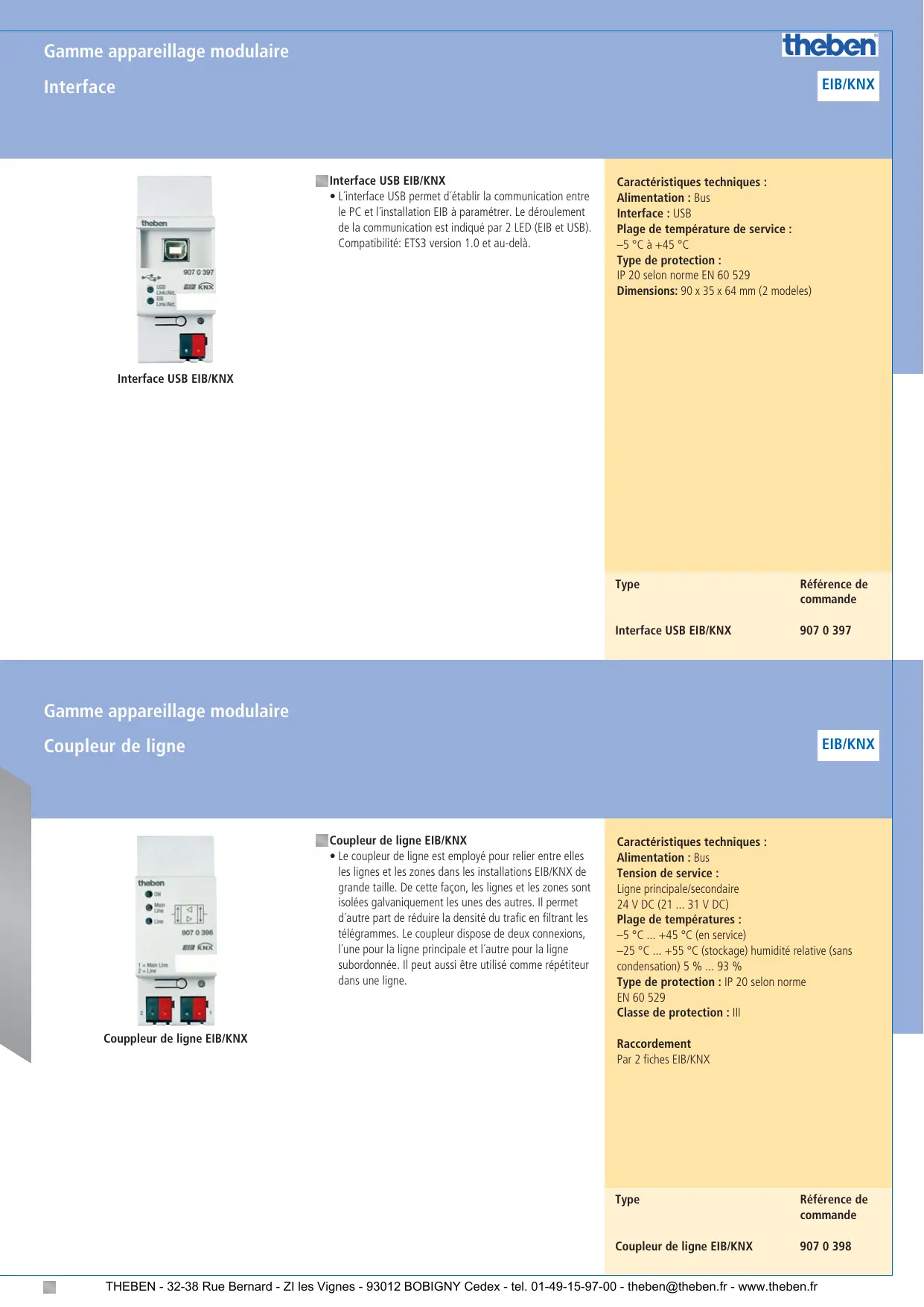

MODE D'EMPLOI INTERFACE USB EIB-KNX THEBEN

• L'interface USB permet d'établir la communication entre le PC et l'installation EIB à paramètre. Le déroulement de la communication est indiqué par 2 LED (EIB et USB). Compatible: ETS3 version 1.0 et au-delà.

Caractéristiques techniques :

Alimentation: Bus

Interface: USB

Plage de température de service :

-5°C à +45°C

Type de protection :

IP 20 selon norme EN 60 529

Dimensions: 90 × 35 × 64 mm (2 modes)

Type

Référence de

commande

Interface USB EIB/KNX

907 0 397

Coupleur de ligne

EIB/KNX

Coupleur de ligne EIB/KNX

Coupleur de ligne eib/knx

• Le coupleur de ligne est employé pour relier entre elles les lignes et les zones dans les installations EIB/KNX de grande taille. De cette façon, les lignes et les zones sont isolées galvaniquement les unes des autres. Il permet d'autre part de réduire la densité du trafic en filtrant les télégrammes. Le coupleur dispose de deux connexions, l'une pour la ligne principale et l'autre pour la ligne subordonnée. Il peut aussi être utilisé comme répétiteur dans une ligne.

Caractéristiques techniques :

Alimentation : Bus

Tension de service :

Ligne principale/secondaire

24 V DC (21... 31 V DC)

Plage de températures :

-5°C...+45°C (en service)

-25 °C... +55 °C (stockage) humidité relative (sans condensation) 5 %... 93 %

Type de protection : IP 20 selon norme EN 60 529

Classe de protection : III

Raccordement

Par 2 fiches EIB/KNX

Type

Référence de

commande

Coupleur de ligne EIB/KNX

907 0 398
