HMT 12 EIB-KNX - Contrôleurs de bâtiment THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Actionneur de chauffage à 12 canaux pour servomoteurs thermiques
Marque	THEBEN
Modèle	HMT 12 EIB-KNX
Catégorie	Contrôleur de bâtiment
Dimensions (H × L × P)	70 × 75 × 302 mm
Poids	1700 g
Alimentation	230 V AC / 24 V DC
Nombre max. d'entraînements	13 servomoteurs (24 V)
Montage	Sur rail DIN ou paroi, près du répartiteur de chauffage
Protection	IP20 (selon EN 60529)
Classe de protection	Très basse tension de sécurité (SELV)
Fonctions principales	Commande de chauffage, intégration chaudière, surveillance cyclique, marche forcée, déverrouillage automatique
Grandeur de commande	Continue ou tout ou rien
Programmes de chauffage	2 programmes optionnels
Entretien et nettoyage	Nettoyage avec un chiffon doux et sec
Sécurité	Bornes sans vis, arrêt automatique en cas de panne bus
Réparabilité	Contactez le service après-vente THEBEN pour toute réparation

FOIRE AUX QUESTIONS - HMT 12 EIB-KNX THEBEN

Quels types de servomoteurs peut-on connecter au HMT 12 EIB-KNX ?

L'appareil est conçu pour commander des servomoteurs thermiques 24 V~, comme le modèle Alpha 4 EIB/KNX 24 V~.

Comment installer le HMT 12 EIB-KNX ?

Montez-le sur un rail DIN ou directement sur une paroi près du répartiteur de chauffage. Raccordez les servomoteurs aux bornes sans vis et branchez l'alimentation 230 V AC.

Quelle est la tension d'alimentation requise ?

L'alimentation est de 230 V AC pour le secteur et 24 V DC pour les servomoteurs. Le transformateur est intégré.

Comment configurer la grandeur de commande ?

Vous pouvez choisir entre une commande continue (PI) ou tout ou rien via les paramètres ETS. Des objets de communication permettent la marche forcée.

Que faire en cas de panne du bus KNX ?

Le mode secours paramétrable prend le relais. Vous pouvez définir un comportement par défaut pour maintenir le chauffage en fonctionnement minimal.

Comment intégrer la commande de chaudière ?

L'actionneur transmet la grandeur de commande maximale de tous les canaux à la chaudière via un objet KNX, permettant d'adapter la température de départ et d'économiser jusqu'à 30% d'énergie.

Quels sont les avantages de l'utilisation de Triacs ?

Les Triacs assurent une commutation silencieuse des servomoteurs, évitant les bruits de cliquetis gênants dans les pièces de vie.

Peut-on utiliser plus de 12 servomoteurs ?

Non, le HMT 12 gère exactement 12 canaux. Pour plus de servomoteurs, utilisez plusieurs actionneurs ou le modèle HMT 6 (6 canaux).

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. Ne jamais utiliser de produits abrasifs ou d'eau, et assurez-vous que l'appareil est hors tension avant nettoyage.

Quelle est la classe de protection ?

L'appareil est classé IP20 selon EN 60529, ce qui le protège contre les corps solides de plus de 12,5 mm. Il doit être installé dans un environnement sec.

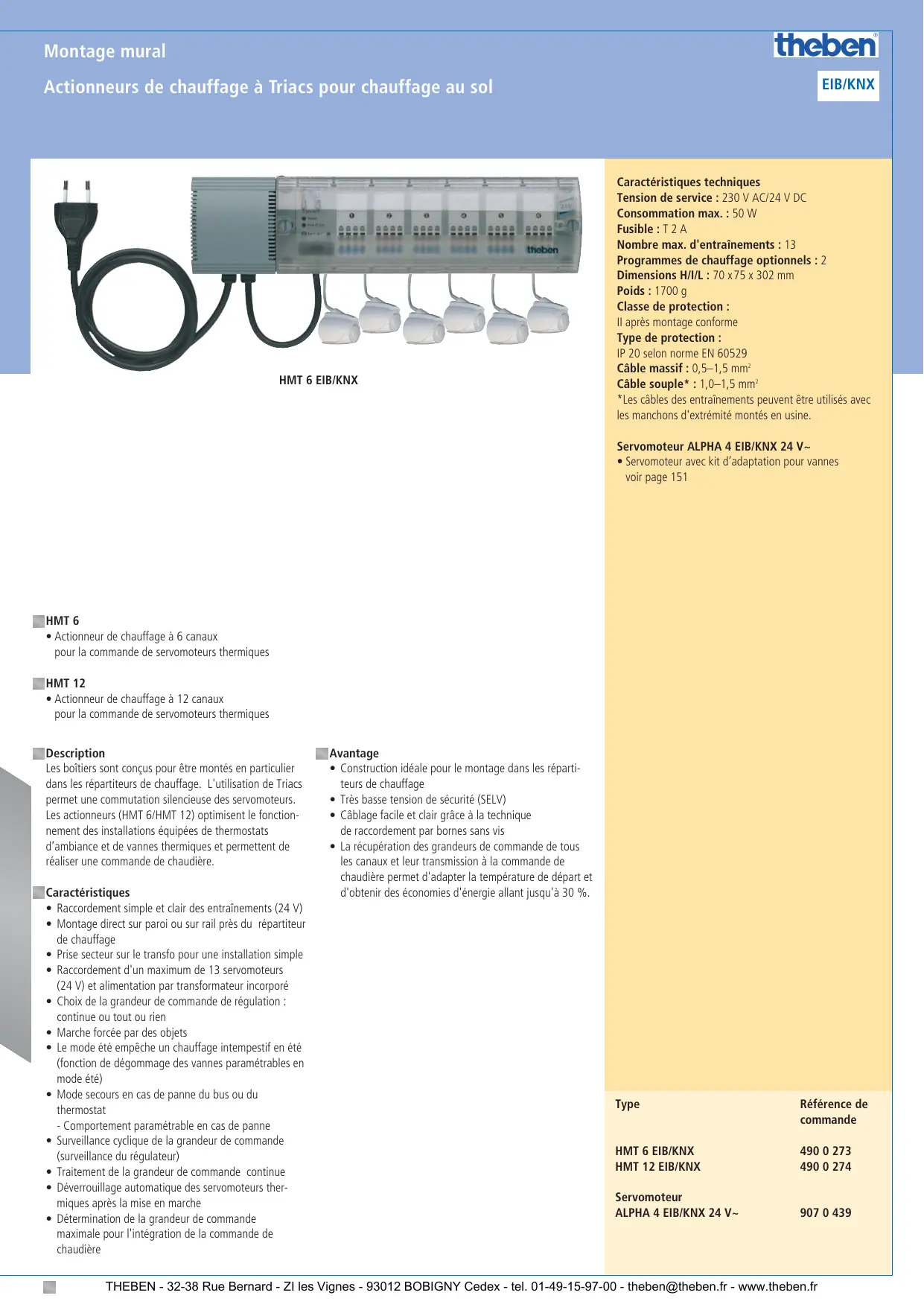

MODE D'EMPLOI HMT 12 EIB-KNX THEBEN

Actionneur de chauffage à 6 canaux pour la commande de servomoteurs thermiques

Actionneur de chauffage à 12 canaux pour la commande de servomoteurs thermiques

Description

Les boîtiers sont conçus pour être montés en particulier dans les répartiteurs de chauffage. L'utilisation de Triacs permet une commutation silencieuse des servomoteurs. Les actionneurs (HMT 6 / HMT 12) optimisent le fonctionnement des installations équipées de thermostat d'ambiance et de vannes thermiques et permettent de réaliser une commande de chaudière.

Caractéristiques

• Raccordement simple et clair des entraînements (24 V).
• Montage direct sur paroi ou sur rail près du répartiteur de chauffage.
• Prise secteur sur le transformateur pour une installation simple. Raccordement d'un maximum de 13 servomoteurs (24 V) et alimentation par transformateur incorporé.
• Choix de la grandeur de commande de régulation : continue ou tout ou rien. Marche forcée par des objets.
• Le mode est empêche un chauffage intempestif (fonction de dégommage des vannes paramétrable en mode est). Mode secours en cas de panne du bus ou du thermostat. Comportement paramétrable en cas de panne.
• Surveillance cyclique (surveillance du régulateur).
• Traitement continue
• Déverrouillage automatique des servomoteurs thermiques après la mise en marche.
• Détermination de la grandeur de commande maximale pour l'intégration de la commande de chaudière

Avantage

• Construction idéale pour le montage dans les répartiteurs de chauffage.
• Très basse tension de sécurité (SELV). Câblage facile et clair grâce à la technique de raccordement par bornes sans vis.
• La récupération des grandeurs de commande de tous les canaux et leur transmission à la commande de chaudière permet d'adapter la température de départ et d'obtenir des économies d'énergie allant jusqu'à 30 %.

Caractéristiques techniques

Tension de service : 230 V AC / 24 V DC

Nombre max. d'entraînements : 13

Programmes de chauffage optionnels : 2

Dimensions H/L/P : 70 × 75 × 302 mm

Poids: 1700 g

Classe de protection :

Il est assuré après un montage conforme.

Type de protection :

IP 20 selon la norme EN 60529

Câble massif : 0,5 - 1,5 mm²

Câble toronné : 1,0 - 1,5 mm²

*Les câbles des entraînements peuvent être utilisés avec les manchons d'extrémité montés en usine.

Servomoteur Alpha 4 EIB/KNX 24 V~

Servomoteur avec kit d'adaptation pour vannes. Voir page 151.

Type	Référence de commande

HMT 6 EIB/KNX	490 0 273
HMT 12 EIB/KNX	490 0 274

Servomoteur

ALPHA 4 EIB/KNX 24 V~ 907 0 439
