Type de produit	Actionneur de chauffage complémentaire 4 canaux
Marque	THEBEN
Modèle	HME 4 EIB-KNX
Catégorie	Automatisation des bâtiments
Tension de service	230-240 V AC ±10%
Fréquence nominale	50-60 Hz
Consommation propre	max. 2,5 VA
Alimentation bus	max. 10 mA
Nombre de sorties	4 (Triac)
Courant de commutation	0,5 A par sortie
Tension de sortie	24-250 V AC (sans potentiel)
Nombre max. de servomoteurs par canal	5
Affichage	4 LED d'état
Interrupteurs	4 rotatifs MARCHE/ARRÊT/BUS
Fonctions principales	Grandeur de réglage continue ou intermittente, opération forcée, fonctionnement de secours, mode éteint, protection des vannes, commande de pompe, réglage des grandeurs min/max
Extension possible	Jusqu'à 12 canaux avec l'appareil de base HMG 4 EIB-KNX
Température ambiante	-5°C à +45°C
Section des bornes	0,5 mm² à 4 mm² (rigide), 0,5-2,5 mm² avec manchon
Classe de protection	IP20 (en montage conforme)
Connexion bus	Bornes de bus KNX
Référence de commande	491 0 211
Installation	Montage sur rail DIN
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Sécurité	Installation par un électricien qualifié, respecter les tensions nominales

FOIRE AUX QUESTIONS - HME 4 EIB-KNX THEBEN

Comment installer le HME 4 EIB-KNX ?

Installez l'appareil sur un rail DIN. Connectez l'alimentation 230 V AC et le bus KNX aux bornes prévues. Respectez les sections de câbles indiquées (0,5-4 mm² rigide).

Comment configurer les canaux de chauffage ?

Utilisez les interrupteurs rotatifs pour mettre chaque canal en mode MARCHE, ARRÊT ou BUS. La configuration fine se fait via le logiciel ETS avec l'adresse de bus appropriée.

Que faire si une sortie ne commande pas le servomoteur ?

Vérifiez que l'interrupteur rotatif est sur MARCHE ou BUS, que le servomoteur est correctement branché et que la grandeur de réglage est transmise via le bus. Contrôlez également la LED d'état correspondante.

Quelle est la puissance maximale par sortie ?

Chaque sortie Triac peut commuter jusqu'à 0,5 A, ce qui permet de piloter jusqu'à 5 servomoteurs thermiques standards par canal.

Puis-je étendre le nombre de canaux ?

Oui, le HME 4 EIB-KNX est un module complémentaire. Combinez-le avec l'appareil de base HMG 4 EIB-KNX pour obtenir jusqu'à 12 canaux de chauffage.

Comment fonctionne le mode de secours en cas de panne bus ?

L'actionneur passe en mode de fonctionnement de secours prédéfini (paramétrable via ETS) pour éviter tout risque de gel ou de surchauffe. Les canaux conservent leur dernière consigne valide ou une valeur par défaut.

La pompe de circulation peut-elle être commandée directement ?

Oui, l'actionneur peut commander directement une pompe de circulation. La grandeur de réglage maximale de tous les canaux est envoyée à la commande de chaudière, permettant une régulation optimale.

Quels types de servomoteurs sont compatibles ?

Les servomoteurs thermiques standards pour vannes de chauffage (fonctionnant en tout ou rien ou proportionnel) sont compatibles, dans la limite de 0,5 A par sortie.

Comment réinitialiser l'appareil ?

Coupez l'alimentation secteur et l'alimentation bus pendant quelques secondes. Remettez sous tension. Les paramètres de bus sont conservés dans l'EEPROM.

Où trouver la documentation technique complète ?

La notice d'utilisation complète est disponible au format PDF sur notice-facile.com pour le modèle HME 4 EIB-KNX de THEBEN.

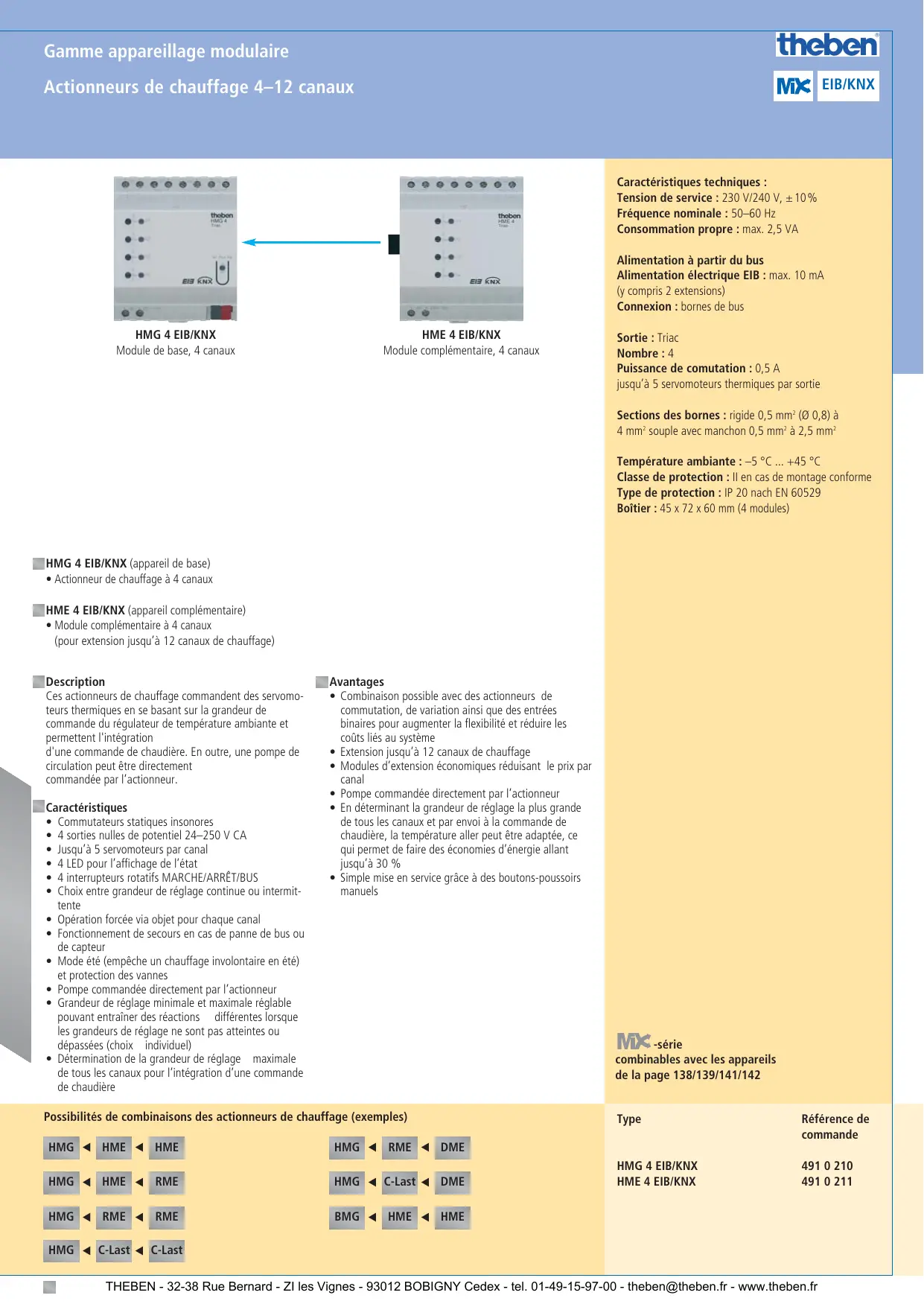

MODE D'EMPLOI HME 4 EIB-KNX THEBEN

HMG 4 EIB/KNX Module de base, 4 canaux

HME 4 EIB/KNX Module complémentaire, 4 canaux

HMG 4 EIB/KNX (appareil de base) Actionneur de chauffage à 4 canaux HME 4 EIB/KNX (appareil complémentaire) - Module complémentaire à 4 canaux (pour extension jusqu'à 12 canaux de chauffage)

Description

Ces actionneurs de chauffage commandent des servomoteurs thermiques en se basant sur la grandeur de commande du régulateur de température ambiant et permettent l'intégration d'une commande de chaudière. En outre, une pompe de circulation peut être directement commandée par l'actionneur.

Caractéristiques

• Commutateurs statiques insonores
• 4 sorties nulles de potentiel 24-250 V CA
• Jusqu'à 5 servomoteurs par canal 4 LED pour l'affichage de l'état
• 4 interrupteurs rotatifs MARCHE/ARRÉT/BUS
• Choix entre grandeur de réglage continue ou intermittente
• Opération forcée via objet pour chaque canal
• Fonctionnement de secours en cas de panne de bus ou de capteur Mode éteint (empêche un chauffage involontaire en été) et protection des vannes
• Pompe commandée directement par l'actionneur
• Grandeur de réglage minimale et maximale réglable pouvant entraîner des réactions différentes lorsque les grandeurs de réglage ne sont pas atteintes ou dépassées (choix individuel)
• Détermination de la grandeur de réglage maximale de tous les canaux pour l'intégration d'une commande de chaudière

Avantages

• Combinaison possible avec des actionneurs de commutation, de variation ainsi que des entrées binaires pour augmenter la flexibilité et réduire les coûts liés au système
• Extension jusqu'à 12 canaux de chauffage
• Modules d'extension économiques réduisant le prix par canal
• Pompe commandée directement par l'actionneur
• En déterminant la grandeur de réglage la plus grande de tous les canaux et par envoi à la commande de chaudière, la température aller peut être adaptée, ce qui permet de faire des économies d'énergie allant jusqu'à 30%
• Simple mise en service grâce à des boutons-poussoirs

Possibilités de combinaisons des actionneurs de chauffage (exemples)

Caractéristiques techniques :

Tension de service : 230 V/240 V, ±10%

Fréquence nominale: 50 - 60Hz

Consommation propre : max. 2,5 VA

Alimentation à partir du bus

Alimentation électrique EIB: max. 10 mA

(y compris 2 extensions)

Connexion : bornes de bus

Sortie: Triac

Nombre:4

Puissance de commutation : 0,5 A

jusqu'à 5 servomoteurs thermiques par sortie

Sections des bornes : rigide 0,5 mm² (Ø 0,8) à

4mm² couple avec manchon 0,5mm² à 2,5 mm²

Température ambiantе: -5^ +45^

Classe de protection : En cas de montage conforme

combinables avec les appareils

de la page 138/139/141/142

Type	Référence de commande
HMG 4 EIB/KNX	491 0 210
HME 4 EIB/KNX	491 0 211
