DMB 2 EIB-KNX - Contrôleur de bus EIB/KNX THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'augmentation de puissance (Dimm Booster) pour système EIB/KNX
Marque	THEBEN
Modèle	DMB 2 EIB-KNX
Catégorie	Contrôleur de bus EIB/KNX
Dimensions (L × H × P)	45 × 72 × 60 mm (4 modules)
Poids	Environ 0,2 kg
Alimentation secteur	230 V AC, 50 Hz
Consommation propre	< 0,5 W
Alimentation bus EIB	10 mA (y compris jusqu'à 2 extensions)
Nombre de canaux	2
Types de charges compatibles	Lampes à incandescence, halogènes basse et haute tension (via transformateur conventionnel ou électronique)
Charge minimale	10 W/VA
Charge maximale par canal (symétrique)	2 × 300 W/VA (sans booster) / 2 × 600 W/VA (avec booster)
Charge maximale asymétrique	1 × 500 W/VA (sans booster) / 1 × 1000 W/VA (avec booster)
Température ambiante	-5 °C à +45 °C
Indice de protection	IP 20
Classe de protection	En cas de montage conforme
Fusible recommandé	Disjoncteur automatique caractéristique B 16 A
Section des bornes	Rigide 0,5 mm² à 4 mm² / avec manchon 0,5 mm² à 2,5 mm²
Longueur maximale câble de charge	100 m
Fonctions principales	Variation, commutation, doublement de puissance, diagnostic, objets d'indication d'état, commutation manuelle (Marche/Arrêt/Bus), comportement paramétrable pour panne de bus et retour secteur
Montage	En coffret (système modulaire)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ni de produits abrasifs. Protéger de l'humidité.
Sécurité	Installation par un professionnel. Respecter les normes électriques. Déconnecter l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, remplacer l'appareil.

FOIRE AUX QUESTIONS - DMB 2 EIB-KNX THEBEN

Quel est le rôle du DMB 2 EIB-KNX ?

Le DMB 2 est un booster de variation qui permet de doubler la puissance de sortie d'un module de base DMG 2 ou d'extension DME 2. Il s'utilise en parallèle sur un canal de variation.

Quelles sont les charges compatibles avec cet appareil ?

Il est compatible avec les lampes à incandescence, les lampes halogènes haute tension, et les lampes halogènes basse tension via transformateur conventionnel ou électronique. La charge minimale est de 10 W/VA.

Comment installer le DMB 2 dans un système EIB/KNX ?

L'appareil se monte sur rail DIN dans un coffret. Il se raccorde au bus EIB/KNX et à l'alimentation secteur 230 V. Pour booster un canal, connectez la sortie du DMB 2 en parallèle avec la sortie du module DMG/DME correspondant.

Quelle est la puissance maximale que peut délivrer le DMB 2 ?

En utilisation avec un module de base, chaque canal peut supporter jusqu'à 2 × 300 W/VA en symétrique ou 1 × 500 W/VA en asymétrique. Avec le DMB 2, ces valeurs doublent : 2 × 600 W/VA ou 1 × 1000 W/VA.

Que faire en cas de panne de bus EIB ?

Le comportement lors d'une panne de bus est paramétrable via le logiciel ETS. Par défaut, l'appareil conserve le dernier état. Vous pouvez aussi utiliser le commutateur manuel situé sur le module pour forcer l'état (Marche, Arrêt, Bus).

Le DMB 2 peut-il fonctionner sans tension de bus ?

Oui, grâce au commutateur manuel, il est possible d'allumer ou éteindre la charge même sans tension de bus. Les positions Marche et Arrêt sont indépendantes du bus.

Quels sont les modules compatibles avec le DMB 2 ?

Le DMB 2 est conçu pour être utilisé avec les modules de base DMG 2 EIB/KNX et les modules d'extension DME 2 EIB/KNX. Il peut aussi être combiné avec d'autres actionneurs de commutation de la même série.

Comment effectuer un diagnostic sur cet appareil ?

L'appareil dispose d'objets de diagnostic et d'indication d'état accessibles via le bus EIB. Il intègre également une détection automatique de la charge et des LED de statut sur le boîtier.

Quelles précautions de sécurité prendre lors de l'installation ?

L'installation doit être réalisée par un électricien qualifié. Utilisez un disjoncteur B16A. Respectez les sections de câbles et la longueur maximale de 100 m. Déconnectez l'alimentation avant toute manipulation.

Où trouver la notice complète du DMB 2 EIB-KNX ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF. Vous pouvez également demander une traduction dans une autre langue via le formulaire prévu à cet effet.

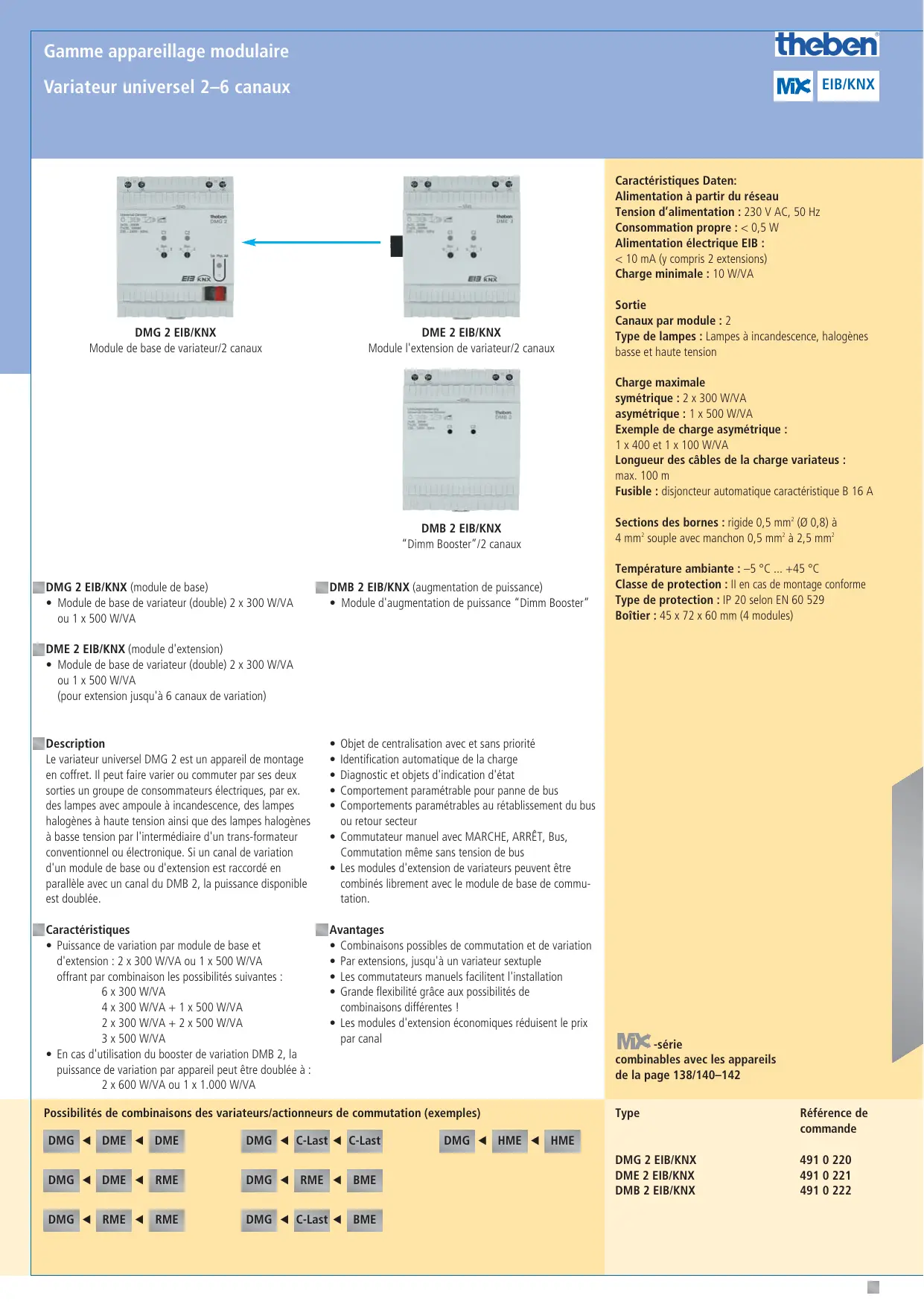

MODE D'EMPLOI DMB 2 EIB-KNX THEBEN

DMG 2 EIB/KNX Module de base de variateur/2 canaux

DME 2 EIB/KNX Module d'extension de variateur/2 canaux

DMB 2 EIB/KNX "Dimm Booster"/2 canaux

DMG 2 EIB/KNX (module de base) - Module de base de variateur (double) 2 x 300 W/VA ou 1 x 500 W/VA DME 2 EIB/KNX (module d'extension) - Module de base de variateur (double) 2 x 300 W/VA ou 1 x 500 W/VA (pour extension jusqu'à 6 canaux de variation)

Description

Le variateur universal DMG 2 est un appareil de montage en coffret. Il peut faire varier ou commuter par ses deux sorties un groupe de consommateurs électriques, par ex. des lampes avec ampoule à incandescence, des lampes halogènes à haute tension ainsi que des lampes halogènes à basse tension par l'intermédiaire d'un transformateur conventionnel ou électronique. Si un canal de variation d'un module de base ou d'extension est raccordé en parallèle avec un canal du DMB 2, la puissance disponible est doublée.

• Puissance de variation par module de base et d'extension : 2 x 300 W/VA ou 1 x 500 W/VA offrant par combinaison les possibilités suivantes : 6 x 300 W/VA

4 × 300 W/VA + 1 × 500 W/VA

2 x 300 W/VA + 2 x 500 W/VA

3 × 500 W/VA

• En cas d'utilisation du booster de variation DMB 2, la puissance de variation par appareil peut être doublée à : 2 × 600 W/VA ou 1 × 1.000 W/VA

DMB 2 EIB/KNX (augmentation de puissance) - Module d'augmentation de puissance "Dimm Booster"

• Objet de centralisation avec et sans priorité
• Identification automatique de la charge Diagnostic et objets d'indication d'état
• Comportement paramétrable pour panne de bus
• Comportements paramétrables au rétablissement du bus ou retour secteur
• Commutateur manuel avec MARCHE, ARRÊT, BUS, Commutation même sans tension de BUS
• Les modules d'extension de variateurs peuvent être combinés librement avec le module de base de commutation.

Avantages

• Combinaisons possibles de commutation et de variation
• Par extensions, jusqu'à un variateur sextuple
• Les commutateurs manuels facilitent l'installation
• Grande flexibilité grâce aux possibilités de combinaisons différentes!
• Les modules d'extension économiques réduisent le prix par canal

Possibilités de combinaisons des variateurs/actionneurs de commutation (exemples)

DMG

DME

DME

DMG

ast

DMG

HME

DMG

DME

RME

DMG

BME

DMG

RME

RME

DMG

BME

Caractéristiques Daten:

Alimentation à partir du réseau

Tension d'alimentation : 230 V AC, 50 Hz

Consommation propre : < 0,5 W

Alimentation électrique EIB :

10 mA (y compris 2 extensions)

Charge minimale : 10 W/VA

Sortie

Canaux par module : 2

Type de lampes : Lampes à incandescence, halogènes basse et haute tension

Charge maximale

symétrique: 2 x 300 W/VA

asymétrique : 1 x 500 W/VA

Exemple de charge asymétrique :

1x400W/VA et 1x100W/VA

Longueur des câbles de la charge variateur :

max. 100m

Fusible : disjoncteur automatique caractéristique B 16 A

Sections des bornes : rigide 0,5 mm² (Ø 0,8) à

4mm² couple avec manchon 0,5mm² à 2,5 mm

Température ambiantе: -5^ +45^

Classe de protection : En cas de montage conforme

Type de protection : IP 20 selon EN 60 529

Boitier: 45 × 72 × 60 mm (4 modules)

Mix

-serie

combinables avec les appareils

de la page 138/140-142

Type

Référence de

commande

DMG 2 EIB/KNX

DME 2 EIB/KNX

DMB 2 EIB/KNX

4910220

4910221

4910222
