Type de produit	Coupleur de ligne EIB/KNX
Marque	THEBEN
Référence	907 0 398
Alimentation	Bus EIB/KNX, 24 V DC (21...31 V DC)
Tension de service	24 V DC
Plage de température (service)	-5°C à +45°C
Plage de température (stockage)	-25°C à +55°C
Humidité relative	5% à 93% (sans condensation)
Type de protection	IP 20 selon EN 60 529
Classe de protection	III
Dimensions (L × H × P)	90 × 35 × 64 mm
Poids	Environ 100 g
Raccordement	2 fiches EIB/KNX
Fonctions principales	Relie les lignes et zones, isolation galvanique, filtrage des télégrammes, peut être utilisé comme répéteur
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants.
Sécurité	Installation et maintenance par un électricien qualifié. Couper l'alimentation avant intervention.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter un service agréé.
Informations générales	Ce coupleur de ligne permet d'étendre les installations EIB/KNX de grande taille. Compatible avec ETS3 et versions ultérieures.

FOIRE AUX QUESTIONS - COUPLEUR DE LIGNE EIB-KNX THEBEN

Quelle est la fonction principale du coupleur de ligne EIB/KNX THEBEN ?

Le coupleur de ligne relie les lignes et les zones dans une installation EIB/KNX, assure une isolation galvanique et réduit le trafic en filtrant les télégrammes.

Comment alimenter le coupleur de ligne ?

Il est alimenté directement par le bus EIB/KNX sous une tension de 24 V DC (21...31 V DC).

Quelles sont les dimensions du coupleur de ligne ?

Les dimensions sont de 90 × 35 × 64 mm (L × H × P).

Peut-on utiliser le coupleur de ligne comme répéteur ?

Oui, il peut également être utilisé comme répéteur dans une ligne pour augmenter la portée.

Quel est le type de protection du coupleur ?

Il est protégé selon la norme IP 20 (EN 60 529), ce qui le protège contre les corps solides de plus de 12 mm, mais pas contre l'eau.

Le coupleur est-il compatible avec le logiciel ETS ?

Oui, il est compatible avec ETS3 version 1.0 et ultérieures pour la configuration.

Quelle est la plage de température de service ?

La plage de température en service est de -5°C à +45°C.

Comment raccorder le coupleur de ligne ?

Il se raccorde via 2 fiches EIB/KNX : une pour la ligne principale, l'autre pour la ligne subordonnée.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et l'alimentation. Si le problème persiste, faites appel à un installateur agréé.

Y a-t-il des pièces détachées disponibles ?

Non, le coupleur ne contient aucune pièce détachable par l'utilisateur. En cas de panne, il doit être remplacé ou réparé par un professionnel.

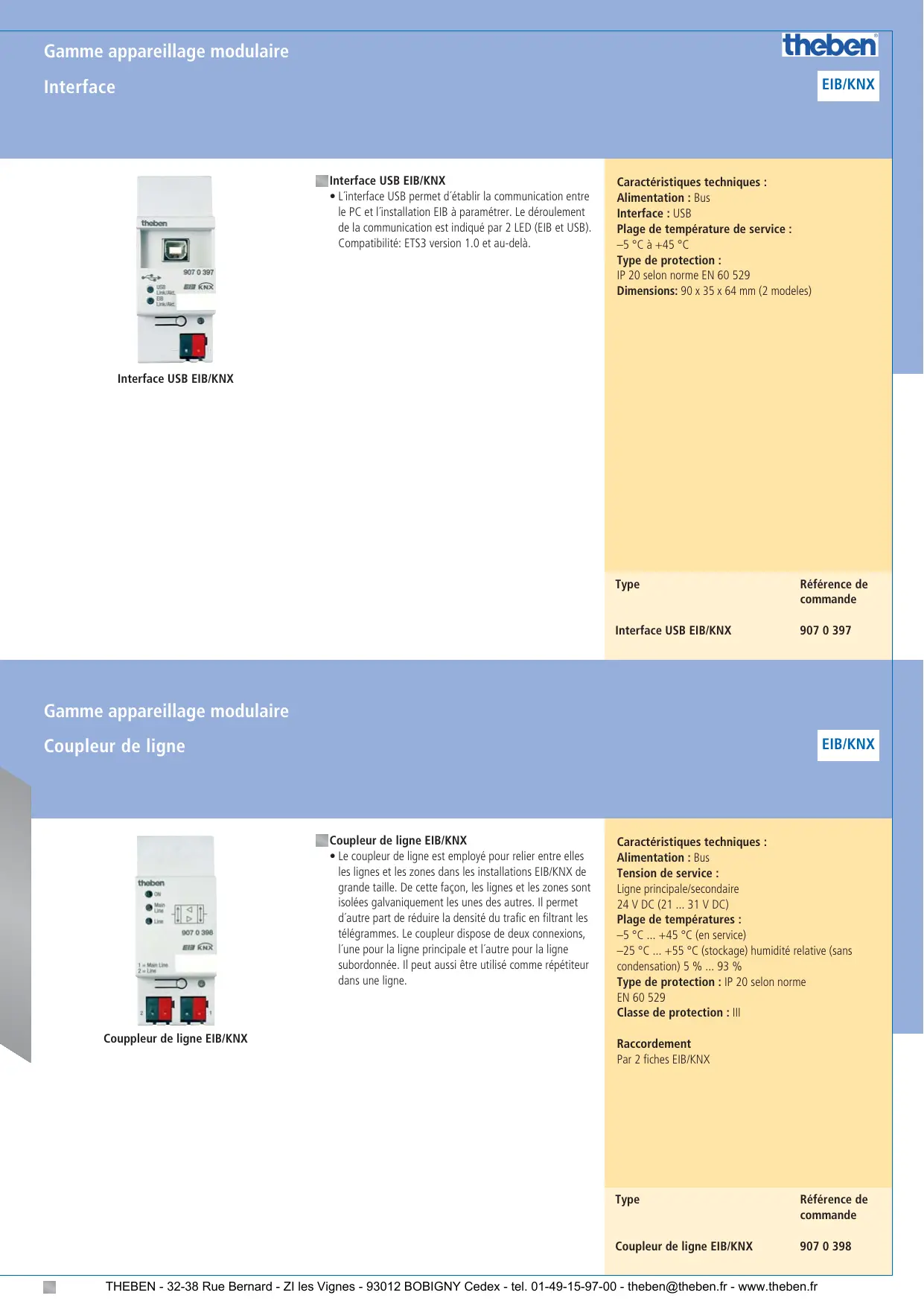

MODE D'EMPLOI COUPLEUR DE LIGNE EIB-KNX THEBEN

• L'interface USB permet d'établir la communication entre le PC et l'installation EIB à paramétrer. Le déroulement de la communication est indiqué par 2 LED (EIB et USB). Compatibility: ETS3 version 1.0 et au-delà.

Caractéristiques techniques :

Alimentation: Bus

Interface: USB

Plage de température de service :

-5°C à +45°C

Type de protection :

IP 20 selon norme EN 60 529

Dimensions: 90 × 35 × 64 mm (2 modeles)

Type

Référence de

commande

Interface USB EIB/KNX

907 0 397

Coupleur de ligne

EIB/KNX

Coupleur de ligne EIB/KNX

Coupleur de ligne eib/knx

• Le coupler de ligne est employé pour relier entre elles les lignes et les zones dans les installations EIB/KNX de grande taille. De cette façon, les lignes et les zones sont isolées galvaniquement les unes des autres. Il permet d’autre part de réduire la densité du trafic en filtrant les télégrammes. Le coupler dispose de deux connexions, l’une pour la ligne principale et l’autre pour la ligne subordonnée. Il peut aussi être utilisé comme répéteur dans une ligne.

Caractéristiques techniques :

Alimentation : Bus

Tension de service :

Ligne principale/secondaire

24 V DC (21... 31 V DC)

Plage de températures :

-5°C...+45°C (en service)

-25 °C... +55 °C (stockage) humidité relative (sans condensation) 5 %... 93 %

Type de protection : IP 20 selon norme

EN 60 529

Classe de protection : III

Raccordement

Par 2 fiches EIB/KNX

Type

Référence de

commande

Coupleur de ligne EIB/KNX

907 0 398
