207 CC (2011) - Voiture PEUGEOT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Voiture cabriolet / coupé
Marque	Peugeot
Modèle	207 CC
Année	2011
Dimensions (L x l x H)	4,03 m x 1,75 m x 1,38 m (approx.)
Réservoir de carburant	50 litres (essence) / 48 litres (Diesel)
Motorisation	Essence ou Diesel
Boîte de vitesses	Manuelle ou automatique
Toit escamotable	Oui, électrique

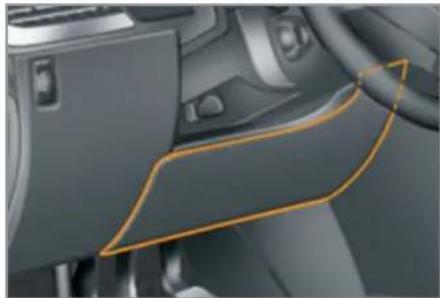

Sécurité	Airbags frontaux, latéraux et genoux, ABS, ESP, détection de sous-gonflage, aide au stationnement arrière
Confort	Air conditionné automatique bizone, sièges chauffants, régulateur et limiteur de vitesse
Système audio	WIP Sound ou WIP Nav, Bluetooth, USB, prise auxiliaire
Entretien courant	Vidange tous les 20 000 km ou 1 an, contrôle niveaux, pression pneus
Poids à vide	Environ 1 300 kg (essence) / 1 350 kg (Diesel)

FOIRE AUX QUESTIONS - 207 CC (2011) PEUGEOT

Comment ouvrir ou fermer le toit escamotable ?

Pour ouvrir le toit, tirez la commande située au-dessus du pare-brise jusqu'à la fin de la manoeuvre. Pour fermer, appuyez sur la commande. Le véhicule doit être à l'arrêt (vitesse inférieure à 10 km/h) et le coffre fermé. Un signal sonore confirme la fin de la manoeuvre.

Comment remettre à zéro l'indicateur d'entretien ?

Coupez le contact, maintenez enfoncé le bouton de remise à zéro du compteur kilométrique journalier, puis mettez le contact. L'afficheur décompte jusqu'à '=0', relâchez le bouton. La clé d'entretien disparaît.

Comment jumeler mon téléphone via Bluetooth ?

Depuis le menu 'Téléphone' du WIP Sound ou WIP Nav, activez la recherche Bluetooth sur le téléphone. Sélectionnez le système audio dans la liste des appareils. Confirmez le code affiché sur l'écran du véhicule et du téléphone.

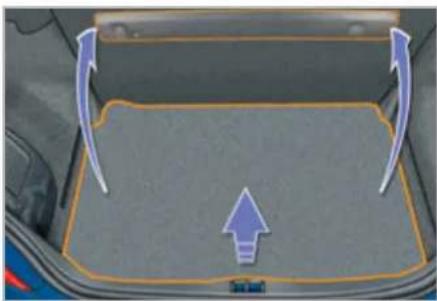

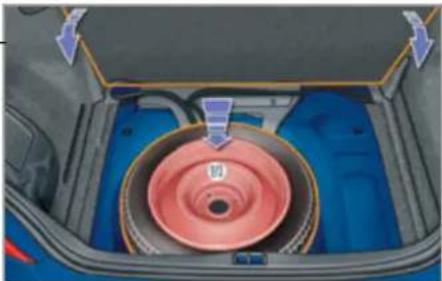

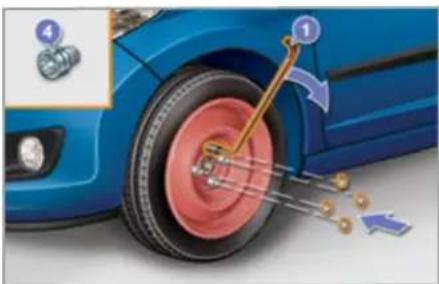

Comment changer une roue ?

Stationnez sur sol plat, serrez le frein de stationnement. Utilisez le cric et la clé démonte-roue. Desserrez les écrous, levez le véhicule, retirez la roue, placez la roue de secours, serrez les écrous, abaissez le véhicule et serrez à fond.

Comment régler les sièges avant ?

Tirez la commande sous l'assise pour le réglage longitudinal. Tirez ou poussez la commande pour la hauteur. Inclinez le dossier en poussant la commande vers l'arrière. L'appuie-tête se règle en hauteur en tirant ou en appuyant sur l'ergot.

Comment utiliser l'air conditionné automatique ?

Appuyez sur la touche 'AUTO'. Réglez la température souhaitée (autour de 21°C). Le système gère automatiquement le débit, la répartition et la recirculation d'air. Pour un désembuage rapide, utilisez le programme visibilité.

Comment vérifier le niveau d'huile moteur ?

Le véhicule doit être à l'arrêt sur sol horizontal, moteur froid depuis plus de 30 minutes. Consultez la jauge manuelle : le niveau doit être entre les repères mini et maxi. Vous pouvez aussi utiliser l'indicateur au combiné (affiche 'OIL OK' si correct).

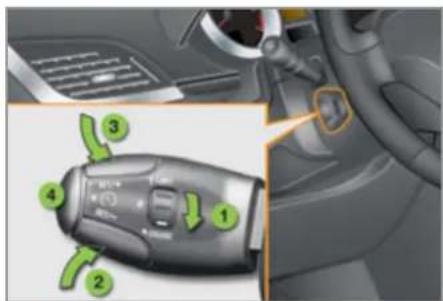

Comment activer le régulateur de vitesse ?

Appuyez sur la touche 'CRUISE'. Roulez à la vitesse souhaitée (minimum 40 km/h, 4e rapport en manuelle, 2e en automatique). Appuyez sur '+' ou '-' pour mémoriser la vitesse. Pour interrompre, freinez ou appuyez sur 'OFF'.

Que faire si le toit ne fonctionne pas ?

Vérifiez que le contact est mis, que la batterie est suffisamment chargée (pas en mode économie d'énergie), que le fusible du toit est bon et que les lève-vitres sont initialisés. Si le problème persiste, consultez le réseau PEUGEOT.

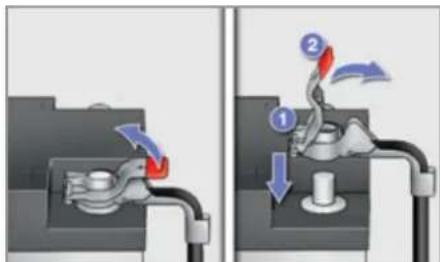

Comment recharger la batterie ?

Utilisez un chargeur adapté. Débranchez la batterie en respectant l'ordre : borne négative d'abord. Rechargez lentement. Pour le remontage, branchez d'abord la borne positive, puis la négative. Après reconnexion, initialisez les lève-vitres et la télécommande si nécessaire.

MODE D'EMPLOI 207 CC (2011) PEUGEOT

Grâce au site Internet SERVICE BOX, PEUGEOT vous permet de consulter gratuitement et simplement votre documentation de bord en ligne.

Simple et ergonomique, SERVICE BOX vous permet d'accéder :

• à votre Guide d'utilisation,
• à l'historique de la Documentation de bord.

Votre véhicule vit sur Internet !

Accédez aux dernières informations disponibles.

Connectez-vous sur http://public.servicebox.peugeot.com :

sélectionnez votre langue,

cliquez sur le lien dans la zone «Accès particuliers» pour consulter la Documentation de bord,

Une fenêtre s'ouvre, vous donnant accès à l'ensemble des guides d'utilisation...

sélectionnez votre véhicule,
choisissez sa silhouette puis la date d'édition du guide,
enfin, cliquez sur la rubrique qui vous intéresse.

Nous attirons votre attention sur le point suivant :

La pose d'un équipement ou d'un accessoire électrique non référencé par Automobiles PEUGEOT, peut entraîner une panne du système électronique de votre véhicule. Nous vous remercions de bien vouloir noter cette particularité et, vous conseillons de prendre contact avec un représentant de la marque PEUGEOT pour vous faire présenter les équipements et accessoires référencés.

Légende

Nous vous remercions d'avoir choisi une 207CC, symbole de confiance, de passion et d'inspiration.

Ce guide d'utilisation est conçu pour vous faire profiter pleinement de votre 207CC dans toutes ses situations de vie.

Vous trouvez ainsi, dès les premières pages, un sommaire détaillé suivi d'une prise en main rapide destinée à faciliter la découverte de votre coupé-cabriolet.

Tous les détails propres à votre 207CC, confort, sécurité, conduite, vous sont ensuite présentés dans ce guide pour mieux l'apprécier et pleinement en profiter.

Chaque modèle peut ne reprendre qu'une partie des équipements mentionnés dans ce guide, selon les versions et les caractéristiques propres au pays où il est commercialisé.

ce symbole repère des avertissements que vous devez impérativement respecter pour votre propre sécurité, la sécurité d'autrui et, pour ne pas risquer d'endommager votre véhicule.

Information :

ce symbole attire votre attention sur des informations complémentaires pour une meilleure utilisation de votre véhicule.

Protection de l'environnement :

ce symbole accompagne des conseils relatifs à la protection de l'environnement.

Renvoi de page :

ce symbole vous invite à vous rendre aux pages détaillant la fonctionnalité.

SOMMAIRE

PRISE en MAIN	4 → 17	2 CONFORT	45	→ 4 VISIBILITÉ	80 → 85
ECO-CONDUITE	18 → 19	VentilationChauffageAir conditionné manuelDésembuage - Dégivrage de la lunette arrièreAir conditionné automatiqueSiègesRéglage du volantRétroviseursAménagements intérieursFilet anti-remous (windstop)	454750525562	Commandes d'éclairageÉclairage directionnel statiqueRéglage des projecteursCommandes d'essuie-vitrePlafonnier	8083838485
1 CONTRÔLEde MARCHE	20 → 44	OUVERTURES	65 → 79	5 SÉCURITÉdes ENFANTS	86 → 92
CombinésTémoinsIndicateursBoutons de réglageÉcrans sans autoradioÉcrans avec autoradioÉcran couleur 16/9 (WIP Nav)Ordinateur de bord	2021283233354042	Clé à télécommandeAlarmeLève-vitresPortesCoffreRéservoir de carburantDétrompeur carburant (Diesel)	65697173767779	Sièges enfantsSièges enfants ISOFIX	8690

SOMMAIRE

6

SÉCURITÉ

93

VÉRIFICATIONS

116 → 122

■ Indicateurs de direction 93
■ Appel d'urgence ou d'assistance 93
■ Signal de détresse 94
■ Avertisseur sonore 94
■ Détection de sous-gonflage 95
■ Systèmes d'assistance au freinage 96
■ Systèmes de contrôle de la trajectoire (ESP) 97
■ Ceintures de sécurité 98

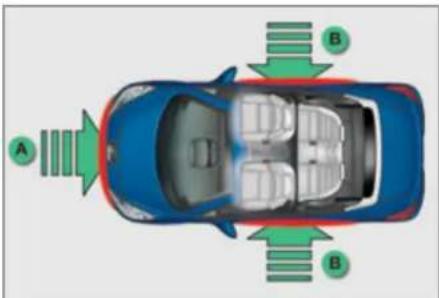

■ Airbags 101

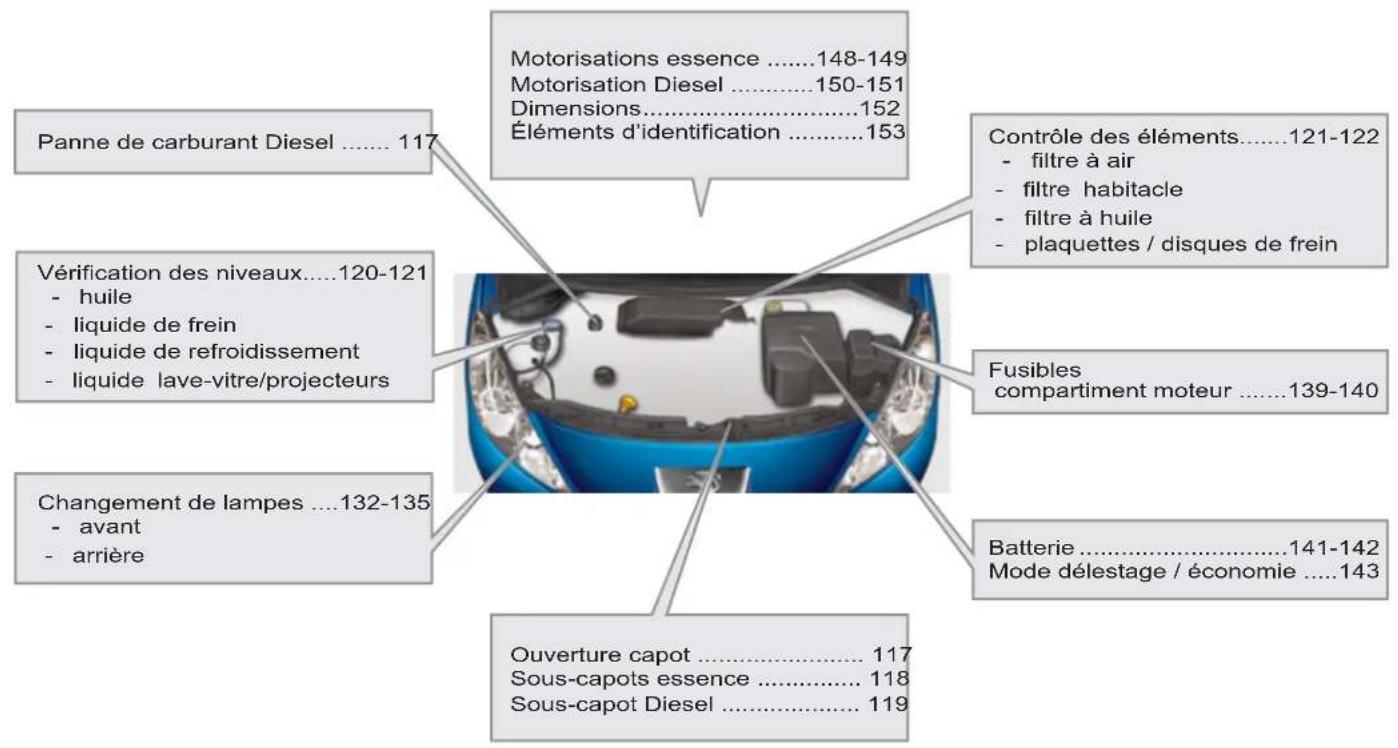

■ Capot 117
■ Panne de carburant (Diesel) 117
■ Moteurs essence 118

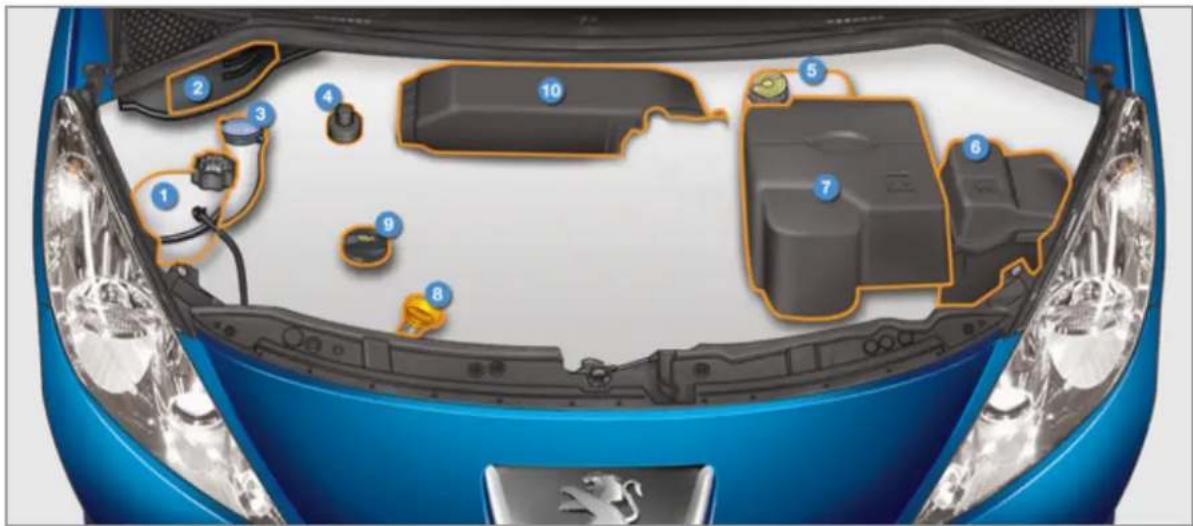

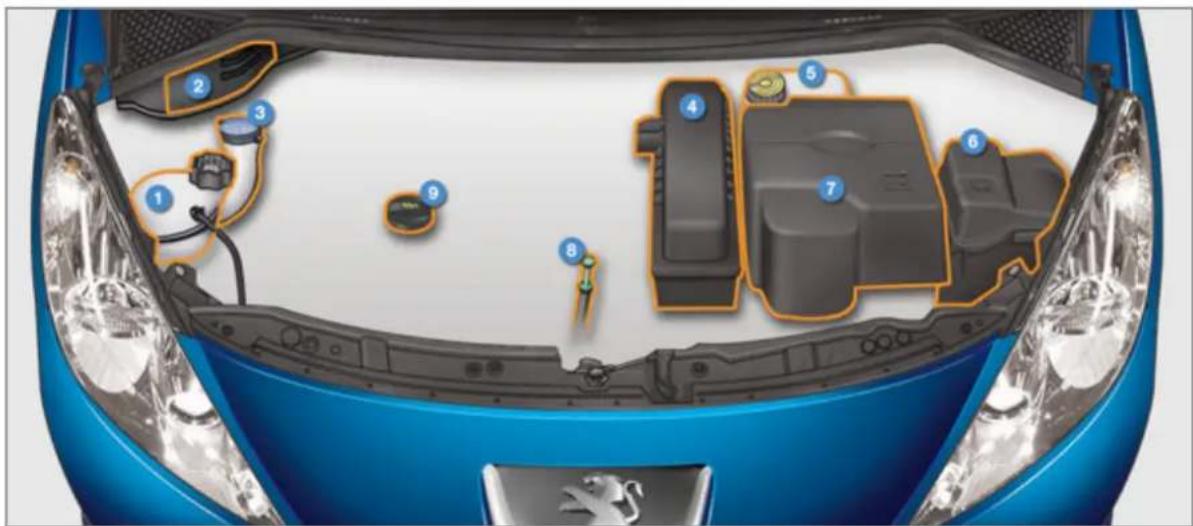

■ Moteur Diesel 119
■ Vérification des niveaux 120
■ Contrôles 121

10

CARACTÉRISTIQUES

TECHNIQUES 148 → 154

■ Motorisations essence 148
■ Masses essence 149
■ Motorisation Diesel 150
■ Masses Diesel 151

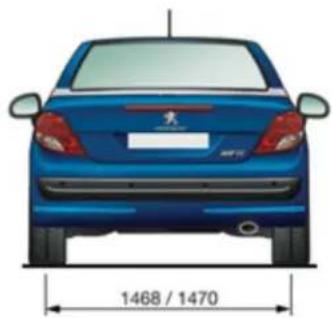

■ Dimensions 152
■ Éléments d'identification 153

7

CONDUITE

105

INFORMATIONS

PRATIQUES 123 → 147

■ Frein de stationnement 105
■ Boîte de vitesses manuelle 105
■ Indicateur de changement de rapport 106
■ Boîte de vitesses automatique
■ Limiteur de vitesse 110
■ Régulateur de vitesse 112
■ Aide au stationnement 114

■ Kit de dépannage provisoire de pneumatique 123
■ Changement d'une roue 128

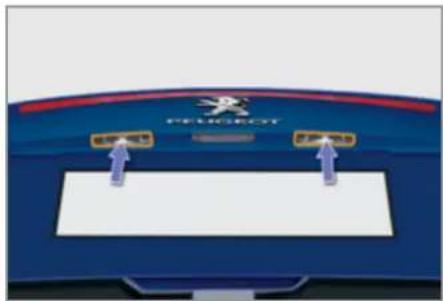

■ Changement d'une lampe 132
- Changement d'un fusible 136 - Batterie 141
■ Mode économie d'énergie 143

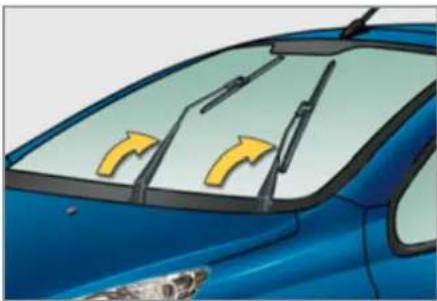

■ Changement d'un balai d'essuie-vitre 143

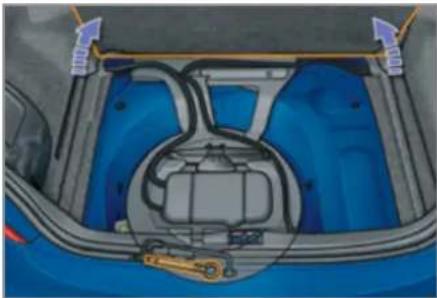

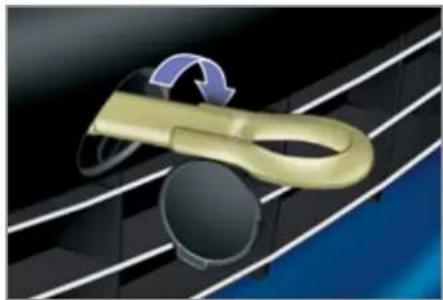

■ Remorquage du véhicule 144
■ Attelage d'une remorque 145
■ Accessoires 147

AUDIO et

TÉLÉMATIQUE 155 → 210

■ Urgence ou assistance 155

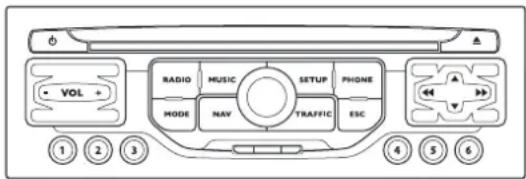

■ WIP Nav 157
■ WIP Sound 189

RECHERCHE

VISUELLE 211 → 214

INDEX

ALPHABÉTIQUE 215 → 218

À L'EXTÉRIEUR

Toit escamotable

Cet équipement vous permet d'un simple geste de passer d'une configuration « coupé » à une configuration « cabrio-let » et inversement.

6

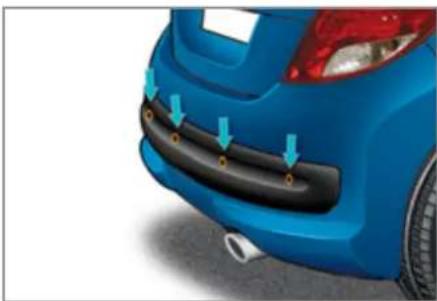

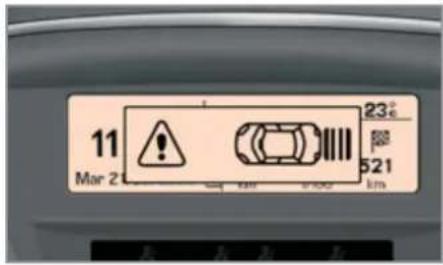

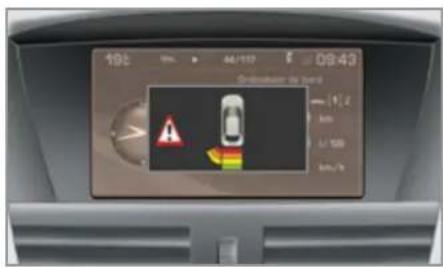

Aide graphique et sonore au stationnement arrière

Cet équipement vous avertit lors de vos manoeuvres de recul en détectant les obstacles situés derrière le véhicule.

114

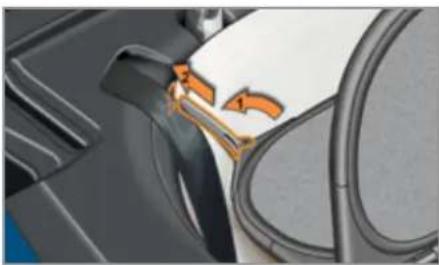

En configuration «cabriolet», cet équipement de confort permet d'atténuer les remous d'air aux places avant.

61

Éclairage directionnel statique

Cet éclairage additionnel vous assure automatiquement une visibilité supplémentaire dans les virages.

▶ 83

Détection de sous-gonflage

Cet équipement surveille la pression dans chaque pneumatique et vous avertit en cas de crevaison ou de dégonflage.

▶ 95

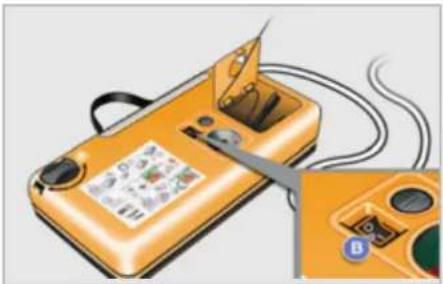

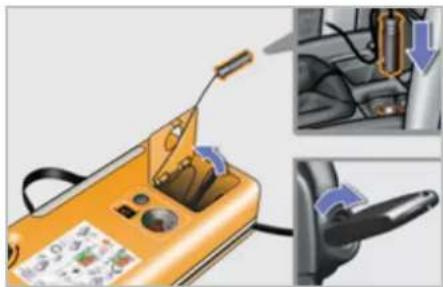

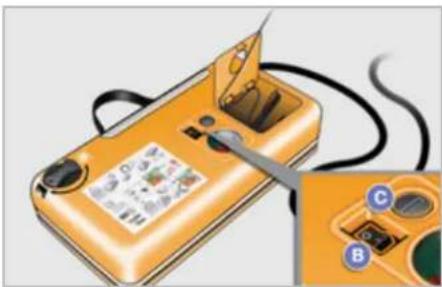

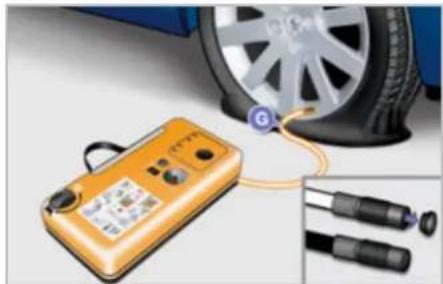

Kit de dépannage provisoire de pneumatique

Ce kit est un système complet, composé d'un compresseur et d'un produit de colmatage incorporé, pour effectuer une réparation provisoire du pneumatique.

123

OUVRIR

Clé à télécommande

A. Dépliage / Repliage de la clé.
B. Déverrouillage du véhicule.
C. Déverrouillage et entrebâillement du coffre.

65

En plus...

D. Verrouillage simple ou

Super-verrouillage du véhicule.

Coffre

Depuis l'extérieur

1. Déverrouillage complet du véhicule ou déverrouillage du coffre et du véhicule.

2. Ouverture du volet de coffre.

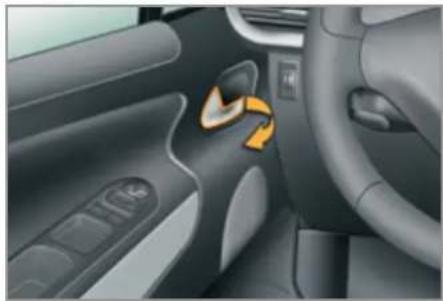

Depuis l'intérieur

1. Clé présente dans le contacteur.
2. Déverrouillage à la commande centralisée manuelle ou à la commande d'ouverture de porte.

▶ 76

Réservoir de carburant

1. Ouverture de la trappe à carburant.
2. Ouverture et accrochage du bou- chon de réservoir.

Contenance du réservoir : 50 litres environ.

77

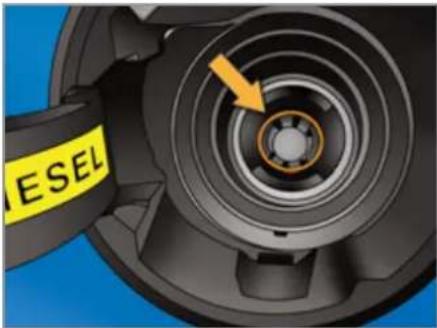

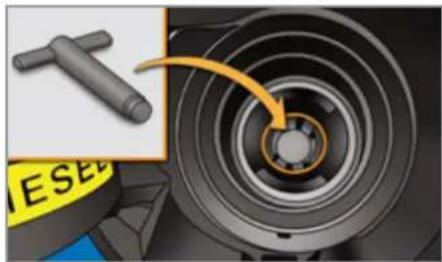

Pour les véhicules Diesel, l'orifice du réservoir de carburant intègre un détrompeur qui n'autorise pas le remplissage avec du carburant essence.

79

OUVRIR

Toit escamotable

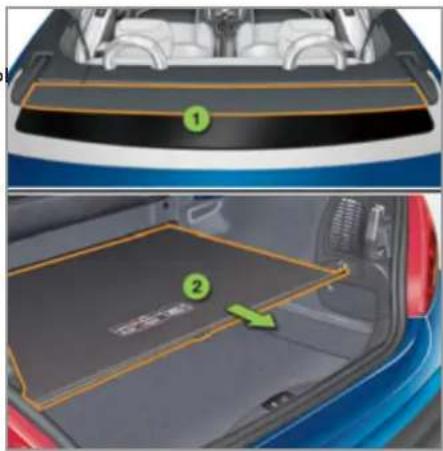

Précautions à prendre avant toute manoeuvre du toit

Immobilisez le véhicule sur un so horizontal.
Vérifiez qu'aucun objet ne puisse gêner la manoeuvre du toit :

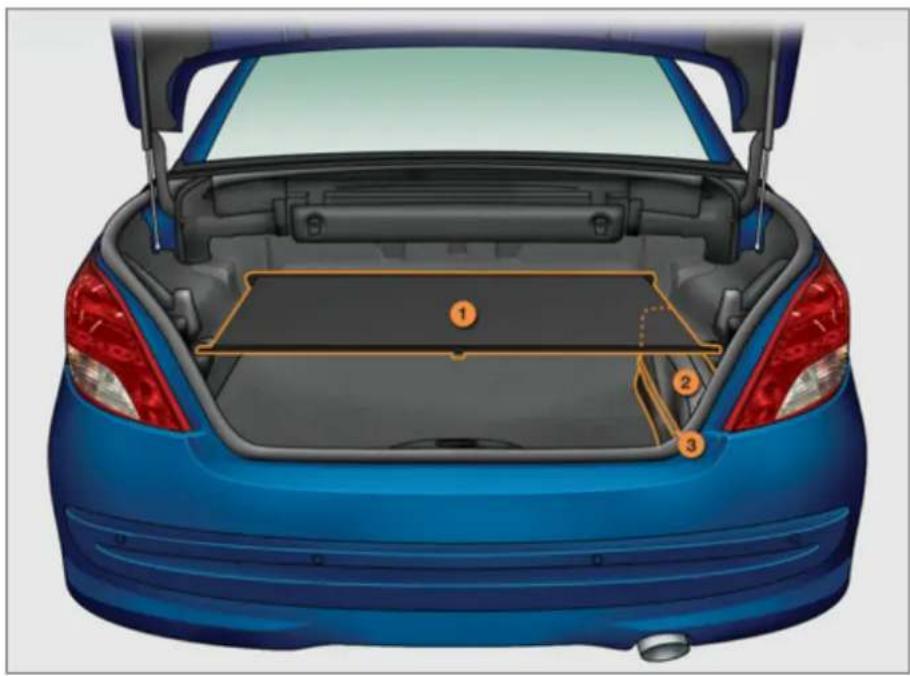

- rien ne doit être posé sur la tablette arrière mobile 1 et sur le tendelet 2,

- si des bagages sont transportés dans le coffre, ceux-ci ne doivent pas soulever le tendelet.

Assurez-vous que le tendelet 2 est bien accroché.
F Fermez correctement le coffre.

Le fonctionnement du toit est sous l'entière responsabilité du conducteur.

Lors des manoeuvres du toit, veillez à ce qu'aucune personne ne se trouve à proximité des éléments en mouvement pour éviter les risques de blessure.

Il est fortement déconseillé de manoeuvrer le toit par vent violent.

Lors d'un lavage de votre véhicule :

• verrouillez le véhicule,
• évitez d'arroser la partie supérieure des vitres,
• maintenez l'extrémité de la lance haute-pression à au moins 1 mètre des vitres et joints de porte.

Après un lavage du véhicule ou une averse, attendez que le toit sèche pour l'ouvrir.

Conditions préalables

Mettez le contact.
Vérifiez absolument que :

• le véhicule n'est pas en mode économie d'énergie (voir chapitre correspondant),
• la tension de la batterie est suffisante (allumage du voyant de la commande du toit),
• le fusible du toit est en bon état (voir chapitre correspondant),
• les lève-vitres sont initialisés (voir chapitre correspondant),
• la température extérieure est supérieure à -15°C.

De préférence, effectuez la manoeuvre de toit moteur tournant.

Celle-ci est réalisable à une vitesse inférieure à 10 km/h.

Si vous réalisez l'opération moteur coupé, vous pourrez la faire seulement deux fois, afin de ne pas décharger la batterie.

Entretien

Effectuez une manoeuvre complète de toit, au moins une fois par mois, pour le maintenir en parfaite condition de fonctionnement.

OUVRIR

Manoeuvres du toit escamotable

Ouverture du toit

Tirez sur cette commande jusqu'à la fin de la manoeuvre d'ouverture du toit.

La fin de la manoeuvre est confirmée par un signal sonore et un message sur l'écran multifonction.

F Appuyez sur cette commande jusqu'à la fin de la manoeuvre de fermeture du toit.

La fin de la manoeuvre est confirmée par un signal sonore et un message sur l'écran multifonction.

Ne relâchez pas la commande du toit pendant une manoeuvre de toit.

Cependant, en cas de danger, relâchez-la, le toit s'arrête ; puis, une fois le danger écarté, terminez la manoeuvre désirée.

Si la manoeuvre n'est pas complètement terminée, un signal sonore et un message sur l'écran multifonction vous alerteront. Ils seront répétés au passage de plusieurs seuils de vitesse.

Anomalie de fonctionnement

En cas de dysfonctionnement du toit, tirez le frein de stationnement, coupez le contact, redémarrez le moteur, puis recommencez la manoeuvre souhaitée.

Si le problème persiste, consultez le réseau PEUGEOT.

Passage en configuration «cabriolet» :

• les quatre vitres descendent,
• le coffre s'ouvre,
• le toit se replie et rentre dans le coffre,
• le coffre se referme.

Passage en configuration «coupé» :

• les quatre vitres descendent,
• le coffre s'ouvre,
• le toit se déplie et se verrouille automatiquement,
• le coffre se referme.

Si vous maintenez cette commande tirée ou appuyée après la fin de la manoeuvre, les quatre vitres remontent.

Les commandes de lève-vitres et la commande des quatre vitres sont neutralisées pendant les manoeuvres de toit.

Le boîtier électronique de commande du toit peut interrompre par précaution la manoeuvre en cours (exemple : enchaînements rapides entre mouvement de porte et manoeuvre de toit). Dans ce cas, relâchez la commande, puis actionnez-la de nouveau pour terminer la manoeuvre désirée.

PRISE en MAIN

À L'INTÉRIEUR

Lève-vitres

Côté conducteur, la commande de lève-vitres électriques est automatique à la descente et à la montée.

71

Systèmes audio et de communication

Ces équipements bénéficient des dernières technologies : WIP Sound compatible MP3, Lecteur USB - WIP Plug avec kit mains-libres Bluetooth, WIP Nav avec écran couleur 16/9, système audio JBL, prises auxiliaires.

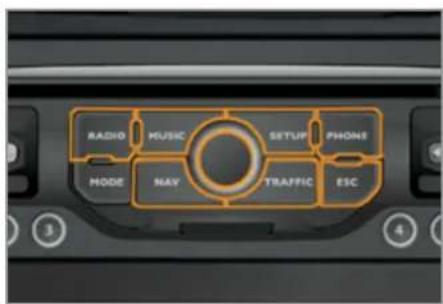

WIP Nav

▶ 157

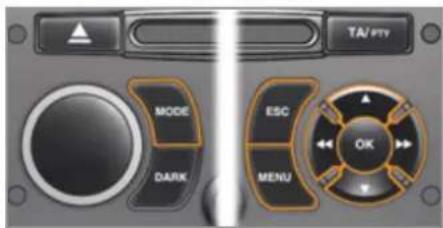

WIP Sound

189

WIP Plug

196

Boîte de vitesses automatique

Cet équipement vous assure une conduite parfaite en combinant un mode tout automatique, associé à deux programmes spécifiques, ainsi qu'un mode manuel.

107

Air conditionné automatique bizone

Cet équipement permet de régler un niveau de confort différent entre le conducteur et le passager avant. Il gère ensuite automatiquement ce niveau en fonction des conditions climatiques extérieures.

50

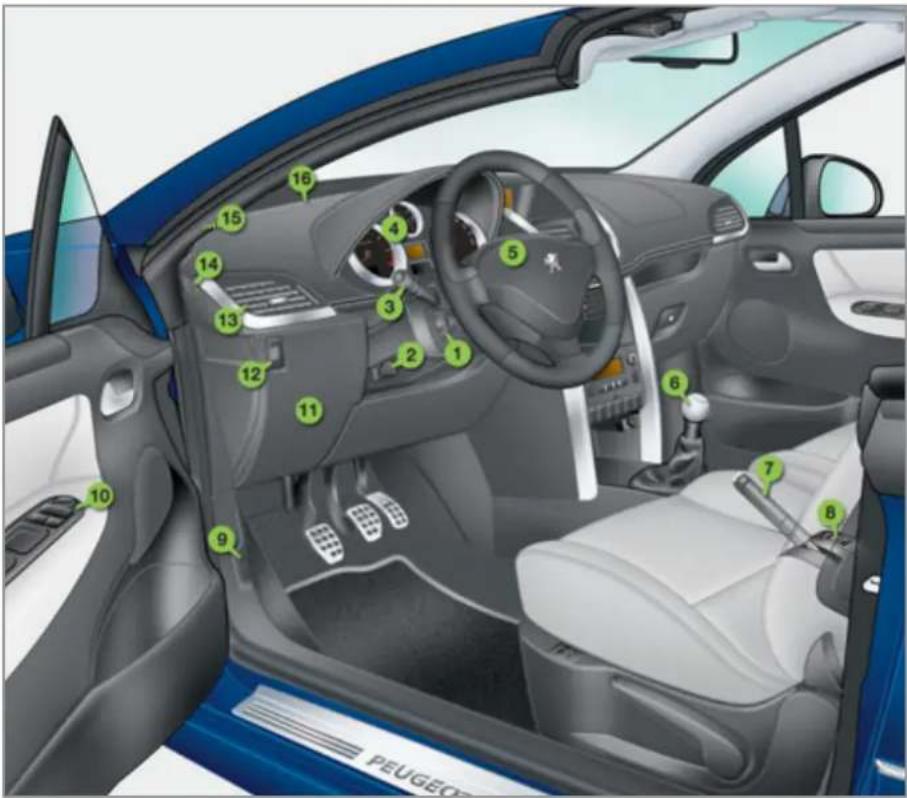

POSTE DE CONDUITE

1. Commande du régulateur de vitesse / limiteur de vitesse.
2. Commande de réglages du volant.

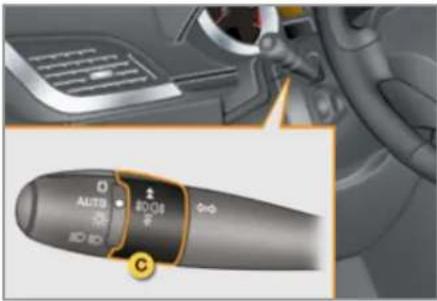

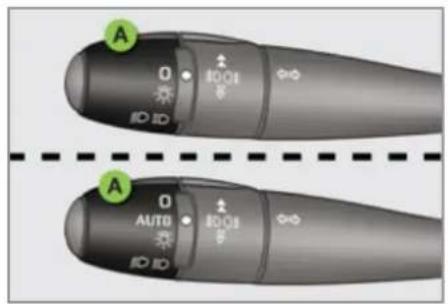

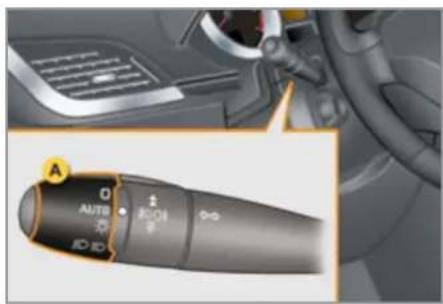

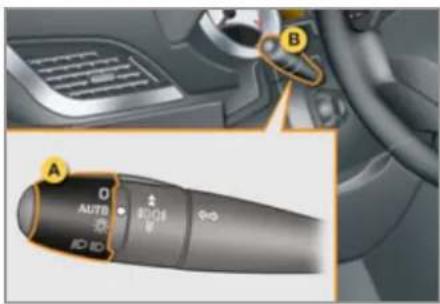

3. Commandes d'éclairage et d'indicateurs de direction.

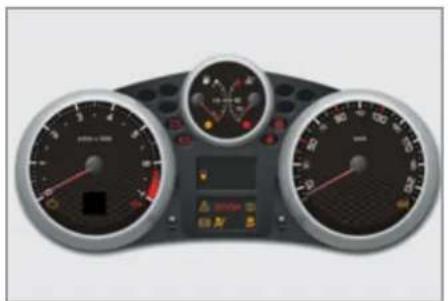

4. Combiné.

5. Airbag conducteur.

Avertisseur sonore.

1. Levier de vitesses.
2. Frein de stationnement.
3. Commande du toit escamotable.
   Commande des quatre vitres.
4. Commande d'ouverture du capot.

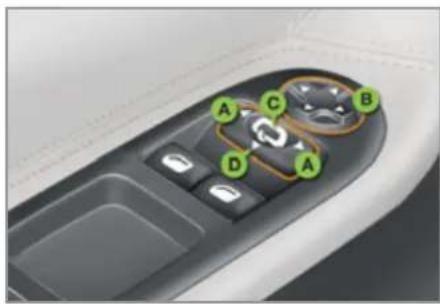

5. Commandes des rétroviseurs extérieurs.

Commandes des lève-vitres.

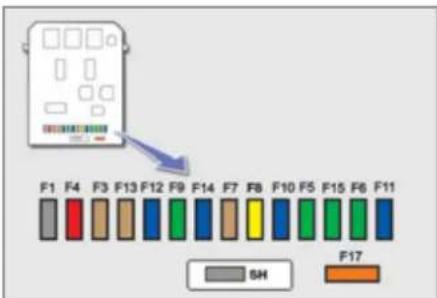

1. Boîte à fusibles.
2. Réglage en hauteur des projecteurs.
3. Aérateur latéral orientable et obturable.
4. Buse de dégivrage de vitre de porte.
5. Haut-parleur (médium tweeter).
6. Buse de dégivrage du pare-brise.

PRISE en MAIN

POSTE DE CONDUITE

1. Antivol et contact.
2. Commande sous-volant de l'autoradio.

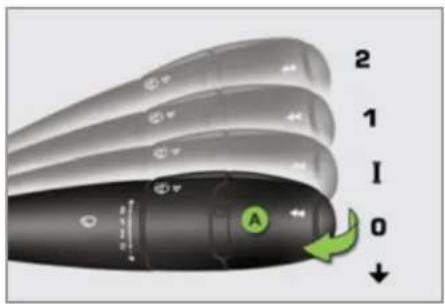

3. Commandes d'essuie-vitre / lave-vitre / ordinateur de bord.

4. Bouton du signal de détresse.

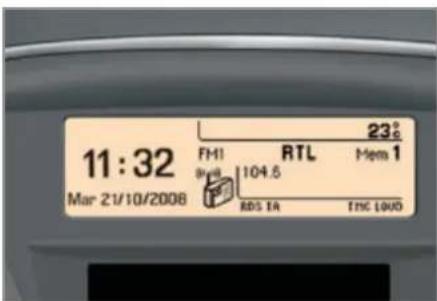

5. Écran multifonction.

Témoins d'état du verrouillage des ceintures.
6. Capteur d'ensoleillement.
7. Airbag passager.

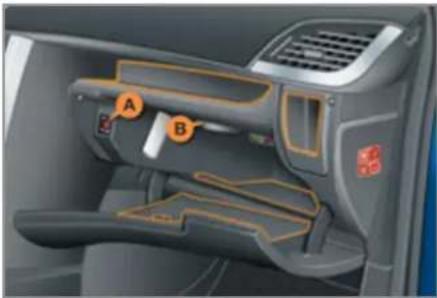

8. Boîte à gants / Neutralisation de l'airbag passager / Prises audio/ vidéo.
9. Commande de siège chauffant.
10. Prise accessoires 12V.
11. Prise USB.
12. Bouton de contrôle dynamique de stabilité (ESP/ASR).

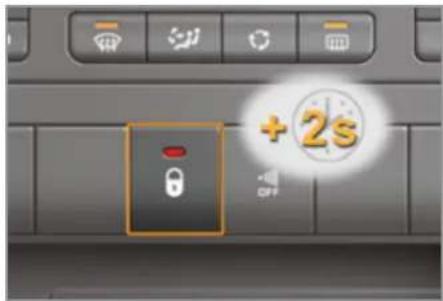

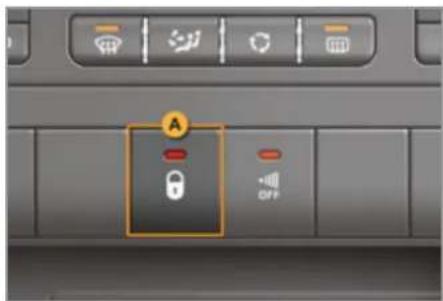

Bouton de verrouillage centralisé.

Bouton d'alarme.

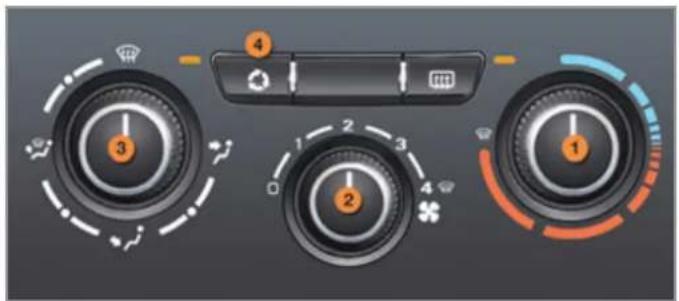

1. Commandes de chauffage / air conditionné.
2. Vide-poches.
3. Système audio et télématique.
4. Aérateurs centraux orientables et obturables.

BIENS'INSTALLER

Réglage du siège avant

1. Réglage longitudinal.
2. Réglage en hauteur.
3. Réglage de l'inclinaison du dossier.

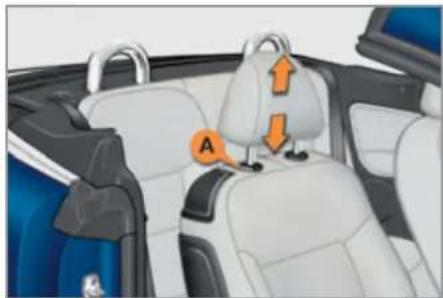

4. Réglage en hauteur de l'appui-tête.

52

En plus...

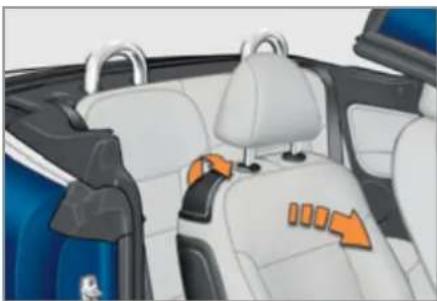

1. Accès aux places arrière.
2. Siège chauffant.

Réglage du volant

1. Déverrouillage de la commande.
2. Réglage de la hauteur et de la profondeur.
3. Verrouillage de la commande.

Par mesure de sécurité, ces opérations doivent impérativement être effectuées à l'arrêt.

54

PRISE en MAIN

BIENS'INSTALLER

Réglage des rétroviseurs extérieurs

A. Sélection du rétroviseur.
B. Réglage de la position du miroir.
C. Dé-sélection du rétroviseur.
55

En plus...

D. Rabattement / Déploiement.

Réglage du rétroviseur intérieur

1. Sélection de la position «jour» du miroir.
2. Orientation du rétroviseur.

56

Ceintures avant

A. Installation de la sangle.
B. Verrouillage de la boucle.
C. Vérification du bon verrouillage en tirant sur la sangle.

▶ 98

BIEN VOIR

Éclairage

Bague A Commande A : essuie-vitre a Bagtie B

0 Feux éteints.

AUTO Allumlage automatique des feux.

Feux de position.

DID Feux de croisement / route.

▶ 80

Feux antibrouillard avant et arrière.

1. Balayage rapide.
2. Balayage normal.
   I. Balayage intermittent.
3. Arrêt.
   ↓ Balayage coup par coup.

Lave-vitre : tirez la commande vers vous.

▶▶ 84

Le balayage automatique de l'essuie-vitre n'est pas disponible pour l'instant sur 207CC.

PRISE en MAIN

BIEN VENTILER

Conseils de réglages intérieurs

Je veux du...	Chauffage ou Air conditionné manuel
	Répartition d'air	Débit d'air	Recirculation d'air / Entrée d'air extérieur		Température	A/C manuel
CHAUD						[4X73]
FROID
DÉSEMBUAGE DÉGIVRAGE

Air conditionné automatique : utilisez de préférence le fonctionnement tout automatique en appuyant sur la touche «AUTO».

BIENSURVEILLER

Combiné

A. Contact mis, l'aiguille de l'indicateur de carburant doit remonter.

B. Moteur tournant, son témoin associé de niveau mini doit s'éteindre.

C. Contact mis, l'indicateur de niveau d'huile doit afficher «OIL OK» pendant quelques secondes.

Si les niveaux sont incorrects, procédez au remplissage correspondant.

20

Témoins

1. Contact mis, les témoins d'alerte orange et rouge s'allument.

2. Moteur tournant, ces mêmes témoins doivent s'éteindre.

Si des témoins restent allumés, reportez-vous à la page concernée.

▶ 21

L'allumage du voyant vous signale l'état de la fonction correspondante.

A. Neutralisation du système ESP/ASR.

▶ 97

B. Verrouillage centralisé.

74

C. Neutralisation de l'alarme volumétrique.

69

PRISE en MAIN

BIENSÉCURISER LES PASSAGERS

DÉMARRER

Airbag passager avant Contacteußeintures avant

1. Ouverture de la boîte à gants.
2. Insertion de la clé.
3. Sélection de la position :

«ON» (activation), avec passager avant ou siège enfant «face à la route»,

«OFF» (neutralisation), avec siège enfant «dos à la route».

1. Retrait de la clé en maintenant la position.

102

A. Témoin de ceinture avant gauche non-bouclée ou débouclée allumé en rouge.
B. Témoin de ceinture avant droite non-bouclée ou débouclée allumé en rouge.

▶ 98

Un objet lourd (porte-clé...), accroché à la clé et pesant sur son axe dans le contacteur, peut engendrer un dysfonctionnement.

BIEN CONDUIRE

Limiteur de vitesse «LIMIT»

1. Sélection / Arrêt du mode limiteur.
2. Diminution de la valeur programmée.
3. Augmentation de la valeur programmée.
4. Marche / Arrêt de la limitation.

Les réglages doivent se faire moteur tournant.

110

Régulateur de vitesse «CRUISE»

1. Sélection / Arrêt du mode régulateur.
2. Diminution de la valeur programmée.

3. Augmentation de la valeur programmée.

4. Arrêt / Reprise de la régulation.

Pour être programmée ou activée, la vitesse du véhicule doit être supérieure à 40 km/h, avec au moins le quatrième rapport engagé sur la boîte de vitesses manuelle (deuxième pour la boîte de vitesses automatique).

112

Affichage dans le combiné

"Le mode régulateur ou limiteur de vitesse apparaît dans le combiné quand celui-ci est sélectionné.

Régulateur de vitesse

Limiteur de vitesse

ÉCO-CONDUITE

L'éco-conduite est un ensemble de pratiques au quotidien qui permet à l'automobiliste d'optimiser la consommation de carburant et l'émission de CO₂.

Optimisez l'utilisation de votre boîte de vitesses

Avec une boîte de vitesses manuelle, démarrez en douceur, engagez sans attendre le rapport de vitesse supérieur et préférez rouler en passant les rapports assez tôt. Lorsque votre véhicule en est équipé, l'indicateur de changement de rapport de vitesse vous invite à engager un rapport de vitesse supérieur ; s'il s'affiche au combiné, suivez-le.

Avec une boîte de vitesses automatique ou pilotée, restez sur la position Drive «D» ou Auto «A», selon le type de sélecteur, sans appuyer fortement ni brusquement sur la pédale d'accélérateur.

Adoptez une conduite souple

Respectez les distances de sécurité entre les véhicules, utilisez le frein moteur plutôt que la pédale de frein, appuyez progressivement sur la pédale d'accélérateur. Ces attitudes contribuent à économiser la consommation de carburant, à réduire le rejet de CO₂ et à atténuer le fond sonore de la circulation.

En condition de circulation fluide, lorsque vous disposez de la commande «Cruise» au volant, sélectionnez le régulateur de vitesse à partir de 40 km/h.

Maîtrisez l'utilisation de vos équipements électriques

Avant de partir, si l'habitacle est surchauffé, aérez-le en descendant les vitres et en ouvrant les aérateurs, avant d'utiliser l'air conditionné.

Au-delà de 50 km/h, remontez les vitres et laissez les aérateurs ouverts.

Pensez à utiliser les équipements permettant de limiter la température dans l'habitacle (occulteur de toit ouvrant, stores...).

Coupez l'air conditionné, sauf si la régulation est automatique, dès que vous avez atteint la température de confort désirée.

Éteignez les commandes de dégivrage et de désembuage, si celles-ci ne sont pas gérées automatiquement.

Arrêtez au plus tôt la commande de siège chauffant.

Ne roulez pas avec les projecteurs et les feux antibrouillard allumés quand les conditions de visibilité sont suffisantes.

Évitez de faire tourner le moteur, surtout en hiver, avant d'engager la première vitesse ; votre véhicule chauffe plus vite pendant que vous roulez.

En tant que passager, si vous évitez d'enchaîner vos supports multimédia (film, musique, jeu vidéo...), vous participerez à limiter la consommation d'énergie électrique, donc de carburant.

Débranchez vos appareils nomades avant de quitter le véhicule.

Limitez les causes de surconsommation

Répartissez les poids sur l'ensemble du véhicule ; placez vos bagages les plus lourds au fond du coffre, au plus près des sièges arrière.

Limitez la charge de votre véhicule et minimisez la résistance aérodynamique (barres de toit, galerie porte-bagages, porte-vélos, remorque...). Pré-férez l'utilisation d'un coffre de toit.

Retirez les barres de toit, la galerie porte-bagages, après utilisation.

Dès la fin de la saison hivernale, retirez les pneumatiques neige et remontez vos pneumatiques été.

Respectez les consignes d'entretien

Vérifiez régulièrement et à froid la pression de gonflage de vos pneumatiques, en vous référant à l'étiquette située sur l'entrée de porte, côté conducteur.

Effectuez cette vérification plus particulièrement :

• avant un long déplacement,
• à chaque changement de saison,
• après un stationnement prolongé.

N'oubliez pas également la roue de secours et les pneumatiques de la remorque ou de la caravane.

Entretenez régulièrement votre véhicule (huile, filtre à huile, filtre à air...) et suivez le calendrier des opérations préconisées par le constructeur.

Au moment du remplissage du réservoir, n'insistez pas au-delà de la 3 ème coupure du pistolet, vous éviterez le débordement.

Au volant de votre véhicule neuf, ce n'est qu'après les 3 000 premiers kilomètres que vous constaterez une meilleure régularité de votre consommation moyenne de carburant.

COMBINÉS ESSENCE - DIESEL BOÎTE MANUELLE OU AUTOMATIQUE

Panneau regroupant les cadrans et les témoins d'indication de fonctionnement du véhicule.

Cadrans

1. Compte-tours.

Indique la vitesse de rotation du moteur (x 1000 tr/min ou rpm).

1. Niveau de carburant.

Indique la quantité de carburant restant dans le réservoir.

1. Température de refroidissement.

Indique la température du liquide de refroidissement du moteur (° Celsius).

1. Vitesse du véhicule.

Indique la vitesse instantanée du véhicule roulant (km/h ou mph).

1. Afficheur.

2. Bouton de remise à zéro de l'affichage.

Remet à zéro la fonction sélectionnée (compteur kilométrique journalier ou indicateur d'entretien).

1. Bouton d'éclairage du combiné.

Agit sur l'intensité de l'éclairage du poste de conduite.

1. Boîte de vitesses automatique.

Indique le programme sélectionné et le rapport engagé.

Afficheur

A. Limiteur de vitesse OU

Régulateur de vitesse. (km/h ou mph)

B. Compteur kilométrique journalier.

(km ou miles)

C. Indicateur d'entretien.

(km ou miles) puis,

Indicateur du niveau d'huile teur.

puis

Totalisateur kilométrique. (km ou miles)

Ces trois fonctions s'affichent successivement à la mise du contact.

Pour plus d'informations, reportez-vous au chapitre correspondant à la fonction et à l'affichage qui lui est associé.

Témoins

Repères visuels informant le conducteur de la mise en marche d'un système (témoins de marche ou de neutralisation) ou de l'apparition d'une anomalie (témoin d'alerte).

A la mise du contact

Certains témoins d'alerte s'allument pendant quelques secondes lors de la mise du contact du véhicule.

Dès le démarrage du moteur, ces mêmes témoins doivent s'éteindre.

En cas de persistance, avant de rouler, consultez le témoin d'alerte concerné.

! L'allumage du témoin est de type fixe ou clignotant.

Certains témoins peuvent présenter les deux types d'allumage. Seule la mise en relation du type d'allumage avec l'état de fonctionnement du véhicule permet de savoir, si la situation est normale ou si une anomalie apparaît.

Avertissements associés

L'allumage de certains témoins peut s'accompagner d'un signal sonore et d'un message sur l'écran multifonction.

Témoins de marche

L'allumage de l'un des témoins suivants confirme la mise en marche du système correspondant.

Témoin		est allumé	Cause	Actions / Observations
	Indicateur de direction gauche	clignotant avec bruiteur.	La commande d'éclairage est actionnée vers le bas.
	Indicateur de direction droite	clignotant avec bruiteur.	La commande d'éclairage est actionnée vers le haut.
	Feux de croisement	fixe.	La commande d'éclairage est sur la position «Feux de croisement».
	Feux de route	fixe.	La commande d'éclairage est actionnée vers vous.	Tirez la commande pour revenir en feux de croisement.

Témoin		est allumé	Cause	Actions / Observations
[GWKS]	Projecteurs antibrouillard avant	fixe.	Les projecteurs antibrouillard avant sont actionnés.	Tournez la bague de la commande deux fois vers l'arrière pour désactiver les projecteurs antibrouillard.
	Feux antibrouillard arrière	fixe.	Les feux antibrouillard arrière sont actionnés.	Tournez la bague de la commande vers l'arrière pour désactiver les feux antibrouillard.
	Préchauffage moteur Diesel	fixe.	Le contacteur est sur la 2ème position (Contact).	Attendez l'extinction avant de démarrer.La durée d'affichage est déterminée par les conditions climatiques.
[TAKS]	Frein de stationnement	fixe.	Le frein de stationnement est serré ou mal desserré.	Desserrez le frein de stationnement pour éteindre le témoin ; pied sur la pédale de frein.Respectez les consignes de sécurité.Pour plus d'informations sur le frein de stationnement, reportez-vous au chapitre «Conduite».

Témoins de neutralisation

L'allumage de l'un des témoins suivants confirme l'arrêt volontaire du système correspondant. Celui-ci peut s'accompagner d'un signal sonore et d'un message sur l'écran multifonction.

Témoin		est allumé	Cause	Actions / Observations
	Système d'airbag passager	fixe.	La commande, située dans la boîte à gants, est actionnée sur la position « OFF ».L'airbag frontal passager est neutralisé.Dans ce cas, vous pouvez installer un siège enfant «dos à la route».	Actionnez la commande sur la position « ON » pour activer l'airbag frontal passager.Dans ce cas, n'installez pas de siège enfant «dos à la route».
	ESP/ASR	fixe.	La touche, située au milieu de la planche de bord, est actionnée. Son voyant est allumé.L'ESP/ASR est désactivé. ESP : contrôle dynamique de stabilité.ASR : antipatinage de roues.	Appuyez de nouveau sur la touche pour réactiver manuellement l'ESP/ASR. Son voyant s'éteint.A partir d'environ 50 km/h, le système se réactive automatiquement.Le système ESP/ASR est automatiquement remis en oeuvre au démarrage du véhicule.

Témoins d'alerte

Moteur tournant ou véhicule roulant, l'allumage de l'un des témoins suivants indique l'apparition d'une anomalie nécessitant l'intervention du conducteur.

! Toute anomalie entraînant l'allumage d'un témoin d'alerte doit faire l'objet d'un diagnostic complémentaire en lisant le message associé sur l'écran multifonction. En cas de problème, n'hésitez pas à consulter le réseau PEUGEOT ou un atelier qualifié.

Témoin		est allumé	Cause	Actions / Observations
STOP	STOP	fixe, seul ou associé à un autre témoin d'alerte, accompagné d'un signal sonore et d'un message à l'écran.	L'allumage du témoin est lié à une grave anomalie de freinage ou de température du liquide de refroidissement.	L'arrêt est impératif dans les meilleures conditions de sécurité, car le moteur risque de se couper en roulant.Stationnez, coupez le contact et faites appel au réseau PEUGEOT ou à un atelier qualifié.
	Service	temporairement.	Des anomalies mineures n'ayant pas de témoin spécifique apparaissent.	Identifiez l'anomalie en consultant le message qui s'affiche sur l'écran comme, par exemple :- le niveau d'huile moteur,- le niveau du liquide lave-vitre,- la pile de la télécommande,- la saturation du filtre à particules sur les véhicules Diesel (voir chapitre «Vérifications - § Filtre à particules»).Pour les autres anomalies, consultez le réseau PEUGEOT ou un atelier qualifié.
		fixe.	Des anomalies majeures n'ayant pas de témoin spécifique apparaissent.	Identifiez l'anomalie en consultant le message qui s'affiche sur l'écran et consultez impérativement le réseau PEUGEOT ou un atelier qualifié.
	Freinage	fixe, associé au témoin STOP.	Le niveau de liquide de frein dans le circuit de freinage est insuffisant.	L'arrêt est impératif dans les meilleures conditions de sécurité. Faites l'appoint avec un liquide de frein référencé par PEUGEOT. Si le problème persiste, faites vérifier le circuit par le réseau PEUGEOT ou par un atelier qualifié.
+		fixe, associé aux témoins STOP et ABS.fixe.	Le répartiteur électronique de freinage (REF) est défaillant.Le système d'antiblocage des roues est défaillant.	L'arrêt est impératif dans les meilleures conditions de sécurité.Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.Le véhicule conserve un freinage classique.Roulez prudemment à une allure modérée, et consultez rapidement le réseau PEUGEOT ou un atelier qualifié.
	Antiblocage des roues (ABS)
	Contrôle dynamique de stabilité (ESP/ASR)	clignotant.	La régulation de l'ESP/ASR s'active.	Le système optimise la motricité et permet d'améliorer la stabilité directionnelle du véhicule.
		fixe.	Hors neutralisation (appui sur le bouton et allumage de son voyant), le système ESP/ASR est défaillant.	Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
	Système d'autodiagnostic moteur	clignotant.	Le système du contrôle moteur est défaillant.	Risque de destruction du catalyseur.Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
		fixe.	Le système d'antipollution est défaillant.	Le témoin doit s'éteindre au démarrage du moteur.S'il ne s'éteint pas, consultez rapidement le réseau PEUGEOT ou un atelier qualifié.
	Niveau mini de carburant	fixe.	Au premier allumage, il vous reste environ 5 litres de carburant dans le réservoir.	Faites impérativement un complément de carburant pour éviter la panne.Ce témoin se rallume à chaque mise du contact, tant qu'un complément de carburant suffisant n'est pas effectué.Capacité du réservoir : environ 50 litres (Essence) ou 48 litres (Diesel).Ne roulez jamais jusqu'à la panne sèche, ceci pourrait endommager les systèmes d'antipollution et d'injection.

Témoin		est allumé	Cause	Actions / Observations
	Température maxi du liquide de refroidissement	fixe en rouge.	La température du circuit de refroidissement est trop élevée.	L'arrêt est impératif dans les meilleures conditions de sécurité.Attendez le refroidissement du moteur pour compléter le niveau, si nécessaire.Si le problème persiste, consultez le réseau PEUGEOT ou un atelier qualifié.
	Pression d'huile moteur	fixe.	Le circuit de lubrification du moteur est défaillant.	L'arrêt est impératif dans les meilleures conditions de sécurité.Stationnez, coupez le contact et consultez le réseau PEUGEOT ou un atelier qualifié.
	Charge batterie *	fixe.	Le circuit de charge de la batterie est défaillant (cosses sales ou desserrées, courroie d'alternateur détendue ou sectionnée...).	Le témoin doit s'éteindre au démarrage du moteur.S'il ne s'éteint pas, consultez le réseau PEUGEOT ou un atelier qualifié.
[kwY6]	Porte(s) ouverte(s)	fixe, si la vitesse est inférieure à 10 km/h.	Une porte, le coffre ou la lunette arrière est resté(e) ouvert(e).	Fermez l'ouvrant concerné.
		fixe et accompagné d'un signal sonore, si la vitesse est supérieure à 10 km/h.
	Airbags	temporairement.	Il s'allume quelques secondes puis s'éteint lorsque vous mettez le contact.	Il doit s'éteindre au démarrage du moteur.S'il ne s'éteint pas, consultez le réseau PEUGEOT ou un atelier qualifié.
		fixe.	L'un des systèmes airbags ou des prétensionneurs pyrotechniques des ceintures de sécurité est défaillant.	Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
	Ceinture non-bouclée / débouclée	fixe, puis clignotant, accompagné d'un signal sonore croissant.	Le conducteur et/ou le passager avant n'a pas bouclé ou a débouclé sa ceinture.	Tirez la sangle, puis insérez le pêne dans la boucle.
	Direction assistée	fixe.	La direction assistée est défaillante.	Roulez prudemment à allure modérée.Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
	Présence d'eau dans le gazole	fixe.	Le filtre à gazole contient de l'eau.	Risque de détérioration du système d'injection sur les moteurs Diesel.Consultez rapidement le réseau PEUGEOT ou un atelier qualifié.
	Projecteurs directionnels	clignotant.	Le système des projecteurs directionnels est défaillant.	Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
	Roue crevée	fixe.	Une ou plusieurs roues est crevée ou fortement dégonflée.	Arrêtez-vous immédiatement en évitant toute manoeuvre brusque avec le volant et les freins.Réparez ou changez la roue endommagée et faites contrôler la pression des pneumatiques le plus rapidement possible.

Indicateur d'entretien

Système informant le conducteur de l'échéance de la prochaine révision à faire effectuer, conformément au plan d'entretien du constructeur.
Cette échéance est calculée à partir de la dernière remise à zéro de l'indicateur. Elle est déterminée par deux paramètres :
- le kilométrage parcouru,
- le temps écoulé depuis la dernière révision.

Échéance de révision supérieure à 1 000 km

A la mise du contact et pendant 5 secondes, la clé symbolisant les opérations d'entretien s'allume. La ligne d'affichage du totalisateur kilométrique vous indique le nombre de kilomètres restant avant la prochaine révision.

Exemple : il vous reste 4 800 km à parcourir avant la prochaine révision.

A la mise du contact et pendant 5 secondes, l'afficheur indique :

5 secondes après la mise du contact, la clé s'éteint ; le totalisateur kilométrique reprend son fonctionnement normal. L'afficheur indique alors les kilométrages total et journalier.

Échéance de révision inférieure à 1 000 km

Exemple : il vous reste 900 km à parcourir avant la prochaine révision.

A la mise du contact et pendant 5 secondes, l'afficheur indique :

5 secondes après la mise du contact, le totalisateur kilométrique reprend son fonctionnement normal. La clé reste allumée pour vous signaler qu'une révision est à effectuer prochainement.

Échéance de révision dépassée

A chaque mise du contact et pendant 5 secondes, la clé clignote pour vous signaler que la révision est à effectuer très rapidement.

Exemple : vous avez dépassé l'échéance de révision de 300 km.

A la mise du contact et pendant 5 secondes, l'afficheur indique :

5 secondes après la mise du contact, le totalisateur kilométrique reprend son fonctionnement normal. La clé reste toujours allumée.

Le kilométrage restant à parcourir peut être pondéré par le facteur temps, en fonction des habitudes de roulage du conducteur.

La clé peut donc également s'allumer, dans le cas où vous avez dépassé l'échéance des deux ans.

Remise à zéro de l'indicateur d'entretien

Après chaque révision, l'indicateur d'entretien doit être remis à zéro.

Pour cela, réalisez la procédure suivante :

coupez le contact,
appuyez sur le bouton de remise à zéro du compteur kilométrique journalier et maintenez-le enfoncé,

mettez le contact ; l'afficheur kilo- métrique commence un compte à rebours,

lorsque l'afficheur indique «=0», relâchez le bouton ; la clé disparaît.

Après cette opération, si vous voulez débrancher la batterie, verrouillez le véhicule et attendez au moins cinq minutes, pour que la remise à zéro soit prise en compte.

moteur

Système informant le conducteur sur la validité ou non du niveau d'huile dans le moteur.

Cette information est indiquée pendant quelques secondes à la mise du contact, après l'information d'entretien.

Toute vérification de ce niveau n'est valable que si le véhicule est sur un sol horizontal, moteur à l'arrêt depuis plus de 30 minutes.

Indicateur de niveau d'huil Niveau d'huile correct

Manque d'huile

Il est indiqué par le clignotement de «OIL», couplé au témoin de service, accompagné d'un signal sonore et d'un message sur l'écran multifonction.

Si le manque d'huile est confirmé par la vérification à la jauge manuelle, complétez impérativement le niveau pour éviter la détérioration du moteur.

Anomalie jauge niveau d'huile

Elle est indiquée par le clignotement de «OIL--». Consultez le réseau PEUGEOT ou un atelier qualifié.

Jauge manuelle

Reportez-vous au chapitre «Vérifications» pour localiser la jauge manuelle et le remplissage d'huile en fonction de votre motorisation.

2 repères de niveau sur la jauge :

• A = maxi ; ne dépassez jamais ce niveau (risque de détérioration du moteur),
• B = mini ; complétez le niveau par le bouchon de remplissage d'huile, avec le type d'huile adapté à votre motorisation.

Indicateur de température du liquide de refroidissement

Système informant le conducteur sur l'évolution de la température du liquide de refroidissement du moteur en roulant.

Moteur tournant, quand l'aiguille se trouve :

• dans la zone A, la température est correcte,
• dans la zone B, la température est trop élevée ; le témoin de température maxi 1 et le témoin d'alerte centralisée STOP s'allument, accompagnés d'un signal sonore et d'un message sur l'écran multifonction.

Arrêtez impérativement votre véhicule dans les meilleures conditions de sécurité.

Consultez le réseau PEUGEOT ou un atelier qualifié.

Après quelques minutes de conduite, la température et la pression montent dans le circuit de refroidissement.

Pour compléter le niveau :

• attendez le refroidissement du moteur,
  dévissez le bouchon de deux tours pour laisser tomber la pression,
  Lorsque la pression est tombée, retirez le bouchon,
  complétez le niveau jusqu'au repère «MAXI» (trait circulaire).

Sur les motorisations essence, le refroidissement du moteur est géré électroniquement pour améliorer la consommation. En conséquence, les niveaux de température du liquide de refroidissement ne sont plus simplement liés à l'ambiance extérieure et à l'utilisation du véhicule.

Par exemple, en ville, il est normal d'avoir une température du liquide de refroidissement légèrement plus élevée par temps froid que par temps chaud (le fonctionnement normal peut conduire à une température de plus de 100 °).

Totalisateur kilométrique

Système pour mesurer la distance totale parcourue par le véhicule pendant sa durée de vie.

Les kilométrages total et journalier sont affichés pendant trente secondes à la coupure du contact, à l'ouverture de la porte conducteur, ainsi qu'au verrouillage et au déverrouillage du véhicule.

Afin d'être conforme à la réglementation du pays que vous traversez, changez l'unité de distance (km ou miles) en utilisant le menu de configuration.

Compteur kilométrique journalier

Système pour mesurer une distance parcourue de façon quotidienne ou autre depuis sa remise à zéro par le conducteur.

Contact mis, appuyez sur le bouton jusqu'à l'apparition des zéros.

Rhéostat d'éclairage

Permet de régler manuellement l'intensité lumineuse du poste de conduite en fonction de la luminosité extérieure. Fonctionne uniquement quand les feux sont allumés, sauf feux diurnes.

Activation

Appuyez sur le bouton pour faire varier l'intensité de l'éclairage du poste de conduite.
Lorsque l'éclairage atteint le réglage minimum, relâchez le bouton, puis appuyez à nouveau pour l'augmenter.

ou

Lorsque l'éclairage atteint le réglage maximum, relâchez le bouton, puis appuyez à nouveau pour le diminuer.
Dès que l'éclairage atteint l'intensité désirée, relâchez le bouton.

Neutralisation

Quand les feux sont éteints ou en mode jour pour les véhicules équipés de feux diurnes, toute action sur le bouton est sans effet.

ÉCRAN MONOCHROME A (SANS WIP SOUND)

Affichages dans l'écran

Il affiche les informations suivantes :

- l'heure,

• la date,
• la température extérieure * (celle-ci clignote en cas de risque de verglas),
• le contrôle des ouvertures (portes, coffre...),
• l'ordinateur de bord (voir à la fin du chapitre).

Des messages d'alerte (ex : «Syst antipollu défaillant») ou d'information (ex : «Coffre ouvert») peuvent apparaître temporairement. Ceux-ci peuvent être effacés en appuyant sur la touche «ESC».

Commandes

Vous disposez de trois touches pour commander votre écran :

• «ESC» pour abandonner l'opération en cours,
• «MENU» pour faire défiler les menus ou les sous-menus,
  «OK» pour sélectionner le menu ou le sous-menu désiré.

Menu général

Appuyez sur la touche «MENU» pour faire défiler les différents menus du menu général :

• configuration véhicule,
• options,
• réglages afficheur,
• langues,
• unités.

Appuyez sur la touche «OK» pour sélectionner le menu désiré.

Configuration véhicule

Une fois le menu «Config véhicule» sélectionné, vous pouvez rendre actif ou inactif les équipements suivants :

• projecteurs directionnels (voir chapitre «Visibilité»),
• éclairage d'accompagnement (voir chapitre «Visibilité»).

Options

Une fois le menu «Options» sélectionné, vous pouvez lancer un diagnostic sur l'état des équipements (actif, inactif, défaillant).

Réglages afficheur

Une fois le menu «Réglages aff» sélectionné, vous pouvez accéder aux réglages suivants :

• année,
• mois,
• jour,
• heure,
• minutes,
• mode 12 ou 24 heures.

Après avoir sélectionné un réglage, appuyez sur la touche «OK» pour faire varier sa valeur.

Attendez environ dix secondes sans action pour que la donnée modifiée soit enregistrée ou appuyez sur la touche «ESC» pour annuler.

Ensuite, l'écran revient à l'affichage courant.

Langues

Une fois le menu «Langues» sélectionné, vous pouvez changer la langue d'affichage de l'écran (Français, Italiano, Nederlands, Portugues, Portugues-Brasil, Deutsch, English, Espanol).

Unités

Une fois le menu «Unités» sélectionné, vous pouvez changer les unités des paramètres suivants :

• température (°C ou °F),
• consommations carburant (l/100 km, mpg ou km/l).

Pour des raisons de sécurité, la configuration des écrans multifonctions par le conducteur doit se faire impérativement à l'arrêt.

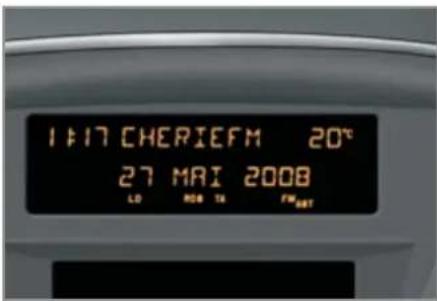

ÉCRAN MONOCHROME A

Affichages dans l'écran

Il affiche les informations suivantes :

• l'heure,
• la date,
• la température extérieure * (celle-ci clignote en cas de risque de verglas),
• le contrôle des ouvertures (portes, coffre...),
• les sources audio (radio, CD...),
• l'ordinateur de bord (voir à la fin du chapitre).

Des messages d'alerte (ex : «Syst antipollu défaillant») ou d'information (ex : «Coffre ouvert») peuvent apparaître temporairement. Ceux-ci peuvent être effacés en appuyant sur la touche «ESC».

Commandes

A partir de la façade de votre WIP Sound, vous pouvez :

appuyez sur la touche «MENU» pour accéder au menu général,
appuyez sur les touches «▲» ou «▼» pour faire défiler les éléments dans l'écran,
appuyez sur la touche «MODE» pour changer d'application permanente (ordinateur de bord, source audio...),
appuyez sur les touches «◀» ou «▶» pour faire varier une valeur de réglage,
appuyez sur la touche «OK» pour valider, ou
appuyez sur la touche «ESC» pour abandonner l'opération en cours.

Menu général

Appuyez sur la touche «MENU» pour accéder au menu général, puis appuyez sur les touches « ▲ » ou « ▼ » pour faire défiler les différents menus :

• radio-CD,
• configuration véhicule,
• options,
• réglages afficheur,
• langues,
• unités.

Appuyez sur la touche «OK» pour sélectionner le menu désiré.

Radio-CD

WIP Sound allumé, une fois le menu «Radio-CD» sélectionné, vous pouvez activer ou neutraliser les fonctions liées à l'utilisation de la radio (suivi RDS, mode REG) ou du CD (introscan, lecture aléatoire, répétition CD).

Pour plus de détails sur l'application «Radio-CD», reportez-vous à la partie WIP Sound du chapitre «Audio et Télématique».

Configuration véhicule

Une fois le menu «Config véhicule» sélectionné, vous pouvez rendre actif ou inactif les équipements suivants :

• projecteurs directionnels (voir chapitre «Visibilité»),
• éclairage d'accompagnement (voir chapitre «Visibilité»).

Options

Une fois le menu «Options» sélectionné, vous pouvez lancer un diagnostic sur l'état des équipements (actif, inactif, défaillant).

Réglages afficheur

Une fois le menu «Réglages aff» sélectionné, vous pouvez accéder aux réglages suivants :

• année,
• mois,
• jour,
• heure,
• minutes,
• mode 12 ou 24 heures.

Après avoir sélectionné un réglage, appuyez sur les touches « ◀ » ou « ▶ » pour faire varier sa valeur.

Appuyez sur les touches «▲» ou «▼» pour passer respectivement au réglage précédent ou suivant.
Appuyez sur la touche «OK» pour enregistrer la modification et revenir à l'affichage courant ou appuyez sur la touche «ESC» pour annuler.

Langues

Une fois le menu «Langues» sélectionné, vous pouvez changer la langue d'affichage de l'écran (Français, Italiano, Nederlands, Portugues, Portugues-Brasil, Deutsch, English, Espanol).

Unités

Une fois le menu «Unités» sélectionné, vous pouvez changer les unités des paramètres suivants :

• température (°C ou °F),
• consommations carburant (l/100 km, mpg ou km/l).

Pour des raisons de sécurité, la configuration des écrans multifonctions par le conducteur doit se faire impérativement à l'arrêt.

ÉCRAN MONOCHROME C Menu géonainandes

Affichages dans l'écran

Il affiche les informations suivantes :

• l'heure,
• la date,
• la température extérieure * (celle-ci clignote en cas de risque de verglas).
• le contrôle des ouvertures (portes, coffre...),
• les sources audio (radio, CD...),
• l'ordinateur de bord (voir à la fin du chapitre).

Des messages d'alerte (ex : «Système antipollution défaillant») ou d'information (ex : «Allumage automatique des projecteurs activé») peuvent apparaître temporairement. Ceux-ci peuvent être effacés en appuyant sur la touche «ESC».

A partir de la façade de votre WIP Sound, vous pouvez :

appuyez sur la touche «MENU» pour accéder au menu général,
appuyez sur les touches «▲» ou «▼» pour faire défiler les éléments dans l'écran,
appuyez sur la touche «MODE» pour changer d'application permanente (ordinateur de bord, source audio...),
appuyez sur les touches «◀» ou «▶» pour faire varier une valeur de réglage,
appuyez sur la touche «OK» pour valider, ou
appuyez sur la touche «ESC» pour abandonner l'opération en cours.

Appuyez sur la touche «MENU» pour accéder au menu général :

• fonctions audio,
• ordinateur de bord,
• personnalisation-configuration,
• téléphone (kit mains-libres).

Appuyez sur les touches «▲» ou «▼» pour sélectionner le menu désiré, puis validez en appuyant sur la touche «OK».

Menu «Fonctions audio»

WIP Sound allumé, une fois ce menu sélectionné, vous pouvez activer ou neutraliser les fonctions liées à l'utilisation de la radio (RDS, REG, RadioText) ou du CD (introscan, lecture aléatoire, répétition CD).

Pour plus de détails sur l'application «Fonctions audio», reportez-vous à la partie WIP Sound du chapitre «Audio et Télématique».

Menu «Ordinateur de bord»

Une fois ce menu sélectionné, vous pouvez consulter des informations sur l'état du véhicule (journal des alertes, état des fonctions...).

Journal des alertes

Il récapitule les messages d'alerte actifs en les affichant successivement sur l'écran multifonction.

Etat des fonctions

Il récapitule l'état actif ou inactif des fonctions présentes sur le véhicule.

Saisir la distance jusqu'à la destination

Cela vous permet de rentrer une valeur approximative de distance jusqu'à la destination finale.

Appuyez sur la touche «MENU» pour accéder au menu général.

Appuyez sur les flèches, puis sur la touche «OK» pour sélectionner le menu «Ordinateur de bord».

Dans le menu «Ordinateur de bord», choisissez l'une des applications suivantes :

Menu «Personnalisation-Configuration»

Une fois ce menu sélectionné, vous pouvez accéder aux fonctions suivantes :

• définir les paramètres véhicule,
• configuration afficheur,
• choix de la langue.

Définir les paramètres véhicule

Une fois ce menu sélectionné, vous pouvez rendre actif ou inactif les équipements suivants :

• projecteurs directionnels (voir chapitre «Visibilité»),
• éclairage d'accompagnement (voir chapitre «Visibilité»),
• aide au stationnement arrière (voir chapitre «Conduite»).

Exemple : réglage de la durée de l'éclairage d'accompagnement

Appuyez sur les touches «▲» ou «▼», puis sur la touche «OK» pour sélectionner le menu désiré.

Appuyez sur les touches «▲» ou «▼», puis sur la touche «OK» pour sélectionner la ligne «Eclairage d'accompagnement».

Appuyez sur les touches «◀» ou «▶» pour régler la valeur désirée (15, 30 ou 60 secondes), puis sur la touche «OK» pour valider.

Appuyez sur les touches «▲» ou «▼», puis sur la touche «OK» pour sélectionner la case «OK» et valider ou sur la touche «ESC» pour annuler.

Configuration afficheur

Une fois ce menu sélectionné, vous pouvez accéder aux réglages suivants :

• réglage luminosité-vidéo,
• réglage date et heure,
• choix des unités.

Choix de la langue

Une fois ce menu sélectionné, vous pouvez changer la langue d'affichage de l'écran (Deutsch, English, Espanol, Français, Italiano, Nederlands, Portugues, Portugues-Brasil, Türkçe **).

Menu «Téléphone»

WIP Sound allumé, une fois ce menu sélectionné, vous pouvez configurer votre kit mains-libres Bluetooth (jume-lage), consulter les différents répertoires téléphoniques (journal d'appel, services...) et gérer vos communications (décrocher, raccrocher, double appel, mode secret...).

Pour plus de détails sur l'application « Téléphone », reportez-vous à la partie WIP Sound du chapitre «Audio et Télématique».

Pour des raisons de sécurité, la configuration des écrans multifonctions par le conducteur doit se faire impérativement à l'arrêt.

ÉCRAN COULEUR 16/9 (AVEC WIP NAV)

Affichages dans l'écran

Il affiche automatiquement et directement les informations suivantes :

• l'heure,
• la date,
• l'altitude,
• la température extérieure (la valeur affichée clignote en cas de risque de verglas),
• le contrôle des ouvertures,
• les messages d'alerte et d'état des fonctions du véhicule, affichés temporairement,
• les fonctions audio,
• les informations de l'ordinateur de bord,
• les informations du système de guidage embarqué.

Commandes

À partir de la façade du WIP Nav, pour choisir l'une des applications :

appuyez sur la touche dédiée «RA-DIO», «MUSIC», «NAV», «TRAFFIC», «SETUP» ou «PHONE» pour accéder au menu correspondant,
tournez le désignateur pour déplacer la sélection,
appuyez sur le désignateur pour valider la sélection,
appuyez sur la touche «ESC» pour abandonner l'opération en cours et revenir à l'affichage précédent.

Pour plus de détails sur ces applications, reportez-vous au chapitre «Audio et télématique» ou à la notice spécifique qui vous a été remise avec les autres documents de bord.

Menu «SETUP»

Appuyez sur la touche «SETUP» pour accéder au menu «SETUP». Il vous permet de choisir parmi les fonctions suivantes :

Ce menu vous permet de choisir la langue d'affichage : Deutsch, English, Espanol, Français, Italiano, Nederlands, Polski, Portugues, Türkçe * .

Date et heure

Ce menu vous permet de régler la date et l'heure, le format de la date et le format de l'heure (voir chapitre «Audio et télématique» ou la notice spécifique qui vous a été remise avec les autres documents de bord).

Affichage

Ce menu vous permet de régler la luminosité de l'écran, l'harmonie de couleur de l'écran et la couleur de la carte (mode jour/nuit ou auto).

Paramètres véhicule

Ce menu vous permet d'activer ou de neutraliser certains équipements de conduite et de confort :

• éclairage d'accompagnement et durée (voir chapitre «Visibilité»),
• projecteurs directionnels (voir chapitre «Visibilité»).

Unités

Ce menu vous permet de choisir les unités : température (°C ou °F) et consommations (km/l, l/100 ou mpg).

Paramètres système

Ce menu vous permet de restaurer la configuration usine, d'afficher la version du logiciel et d'activer les textes défilants.

Pour des raisons de sécurité, la configuration des écrans multi-fonctions par le conducteur doit se faire impérativement à l'arrêt.

* Suivant destination.

ORDINATEUR DE BORD

Système vous donnant des informations instantanées sur le parcours effectué (autonomie, consommation...).

Écran monochrome A

Affichages des données

Appuyez sur le bouton, situé à l'extrémité de la commande d'essuie-vitre, pour afficher successivement les différentes données de l'ordinateur de bord.

Les données de l'ordinateur de bord sont les suivantes :

- l'autonomie,

- la consommation instantanée,

- la distance parcourue,

- la consommation moyenne,

- la vitesse moyenne.

A l'appui suivant, vous revenez en-suite à l'affichage courant.

Remise à zéro

Appuyez plus de deux secondes sur la commande pour remettre à zéro la distance parcourue, la consommation moyenne et la vitesse moyenne.

ORDINATEUR DE BORD

Système vous donnant des informations instantanées sur le parcours effectué (autonomie, consommation, ...).

Écran monochrome C

Écran couleur 16/9

Affichages des données

Appuyez sur le bouton, situé à l'extrémité de la commande d'essuie-vitre, pour afficher successivement les différents onglets de l'ordinateur de bord :

- l'onglet des informations instantanées avec :

• l'autonomie,
  • la consommation instantanée,
• la distance restant à parcourir,

- l'onglet du parcours «1» avec :

• la distance parcourue,
• la consommation moyenne,
- la vitesse moyenne, pour le premier parcours.

- l'onglet du parcours «2» avec :

• la distance parcourue,
• la consommation moyenne,
- la vitesse moyenne, pour le second parcours.

A l'appui suivant, vous revenez à l'affichage courant.

Remise à zéro du parcours

Lorsque le parcours désiré est affiché, appuyez plus de deux secondes sur la commande.

Les parcours «1» et «2» sont indépendants et d'utilisation identique.

Le parcours «1» permet d'effectuer, par exemple, des calculs journaliers, et le parcours «2» des calculs mensuels.

Quelques définitions...

Autonomie

(km ou miles)

Elle indique le nombre de kilomètres pouvant être en-

core parcourus avec le carburant restant dans le réservoir en fonction de la consommation moyenne des derniers kilomètres parcourus.

Il peut arriver de voir ce chiffre augmenter à la suite d'un changement de conduite ou de relief, occasionnant une variation importante de la consommation instantanée.

Dès que l'autonomie est inférieure à 30 km, des tirets s'affichent. Après un complément de carburant d'au moins 5 litres, l'autonomie est recalculée et s'affiche dès qu'elle dépasse 100 km.

Si des tirets s'affichent durablement en roulant à la place des chiffres, consultez le réseau PEUGEOT ou un atelier qualifié.

Consommation instantanée

(l/100 km ou km/l ou mpg)

C'est la quantité moyenne de carburant consommée depuis quelques secondes.

i Cette fonction ne s'affiche qu'à partir de 30 km/h.

Consommation moyenne

(l/100 km ou km/l ou mpg) C'est la quantité moyenne de carburant consommée depuis la dernière remise à zéro de l'ordinateur.

Distance parcourue

(km ou miles)

Elle indique la distance parcourue depuis la dernière remise à zéro de l'ordinateur.

Distance restant à parcourir

(km ou miles)

C'est la distance restant à parcourir jusqu'à la destination

finale. Elle est soit calculée en instantané par le système de navigation si un guidage est activé, soit saisie par l'utilisateur.

Si la distance n'est pas renseignée, des tirets s'affichent à la place des chiffres.

Vitesse moyenne

(km/h ou mph)

C'est la vitesse moyenne calculée depuis la dernière remise à zéro de l'ordinateur (contact mis).

La commande de température permet d'obtenir le niveau de confort souhaité en mélangeant l'air des différents circuits.

La commande de répartition d'air permet de diffuser l'air dans l'habitacle en combinant plusieurs bouches d'aération.

La commande de débit d'air permet d'augmenter ou de diminuer la vitesse de soufflage du ventilateur.

Panneau de commande

Les commandes de ce système sont regroupées sur le panneau A de la console centrale. Selon le modèle, les fonctions présentées sont :

• le niveau de confort souhaité,
• le débit d'air,
• la répartition d'air,
• le dégivrage et le désembuage,
• les commandes manuelles ou automatiques de l'air conditionné.

Diffusion d'air

VENTILATION

Entrée d'air

L'air circulant dans l'habitacle est filtré et provient, soit de l'extérieur par la grille située à la base du pare-brise, soit de l'intérieur en recirculation d'air.

Traitement de l'air Buses de dégivrage ou de désembuage du pare-brise.

L'air entrant suit différents chemine- ments en fonction des commandes sé- lectionnées par le conducteur :

• arrivée directe dans l'habitacle (entrée d'air),
• passage dans un circuit de réchauffement (chauffage),

• passage dans un circuit de réfrigération (air conditionné).

• Buses de dégivrage ou de désembuage des vitres latérales avant.

• Aérateurs latéraux obturables et orientables.
• Aérateurs centraux obturables et orientables.
• Sorties d'air aux pieds des passagers avant.
• Sorties d'air aux pieds des passagers arrière.

i CONSEILS POUR LA VENTILATION ET L'AIR CONDITIONNÉ

Pour que ces systèmes soient pleinement efficaces, respectez les règles d'utilisation et d'entretien suivantes :

Pour obtenir une répartition d'air homogène, veillez à ne pas obstruer les grilles d'entrée d'air extérieur situées à la base du pare-brise, les buses, les aérateurs et les sorties d'air, ainsi que l'extraction d'air située dans le coffre.
F Ne masquez pas le capteur d'ensoleillement, situé sur la planche de bord ; celui-ci sert à la régulation du système d'air conditionné automatique.
Faites fonctionner le système d'air conditionné au moins 5 à 10 minutes, une à deux fois par mois, pour le maintenir en parfaite condition de fonctionnement.
F Veillez au bon état du filtre habitacle et faites remplacer périodiquement les éléments filtrants (voir chapitre «Vérifications»).

Nous vous recommandons de privilégier un filtre habitacle combiné. Grâce à son additif actif spécifique, il contribue à la purification de l'air respiré par les occupants et à la propreté de l'habitacle (réduction des symptômes allergiques, des mauvaises odeurs et des dépôts gras).

Pour assurer le bon fonctionnement du système d'air conditionné, nous vous recommandons également de le faire contrôler suivant les préconisations du carnet d'entretien.
Si le système ne produit pas de froid, désactivez-le et consultez le réseau PEUGEOT ou un atelier qualifié.

En cas de traction d'une charge maximale dans une forte pente par température élevée, la coupure de l'air conditionné permet de récupérer de la puissance moteur et donc d'améliorer la capacité de remorquage.

Si après un arrêt prolongé au soleil, la température intérieure reste très élevée, n'hésitez pas à aérer l'habitacle pendant quelques instants.

Placez la commande de débit d'air à un niveau suffisant pour assurer un bon renouvellement d'air dans l'habitable.

La condensation créée par l'air conditionné provoque à l'arrêt un écoulement d'eau normal sous le véhicule.

Le système d'air conditionné ne contient pas de chlore et ne présente pas de danger pour la couche d'ozone.

CHAUFFAGE / VENTILATION

Façade avec commande manuelle

Façade avec commande électrique

Façade avec commande manuelle

Façade avec commande électrique

CHAUFFAGE / VENTILATION ET AIR CONDITIONNÉ MANUEL

Les systèmes de chauffage/ventilation ou d'air conditionné ne peuvent fonctionner que moteur tournant.

1. Réglage de la température

Tournez la molette de bleu (froid) à rouge (chaud) pour moduler la température à votre convenance.

2. Réglage du débit d'air

De la position 1 à la position 4, tournez la molette pour obtenir un débit d'air suffisant afin d'assurer votre confort.

3. Réglage de la répartition d'air

Pare-brise et vitres latérales.

Pare-brise, vitres latérales et pieds des occupants.

Pieds des occupants. (aérateurs fermés)

Aérateurs centraux et latéraux.

La répartition de l'air peut être modulée en mettant la molette sur une position intermédiaire, repérée par un point «●».

Façade avec commande manuelle

Déplacez la commande manuelle vers la droite pour être en position «Recirculation d'air intérieur».

Déplacez la commande manuelle vers la gauche pour revenir en position «Entrée d'air extérieur».

Façade avec commande électrique

Appuyez sur la touche pour faire recirculer l'air intérieur. Ceci est visualisé par l'allumage du voyant.

Appuyez de nouveau sur la touche pour permettre l'entrée d'air extérieur. Ceci est visualisé par l'extinction du voyant.

Dégivrage - Désembuage

Pour dégivrer ou désembuer rapidement le pare-brise et les vitres latérales :

placez la commande d'entrée d'air 4 en position «Entrée d'air extérieur»,
placez la molette de répartition d'air 3 en position «Pare-brise»,
placez les molettes de température 1 et de débit d'air 2 en position maximum,
fermez les aérateurs centraux,
mettez en marche l'air conditionné en appuyant sur la touche «A/C».

Si vous placez la commande de débit d'air en position 0 (neutralisation du système), le confort thermique n'est plus géré. Un léger flux d'air, dû au déplacement du véhicule, reste néanmoins perceptible.

4. Entrée d'air/Recirculation d'air

L'entrée d'air extérieur permet d'éviter la formation de buée sur le pare-brise et les vitres latérales.

La recirculation d'air intérieur permet d'isoler l'habitacle des odeurs et des fumées extérieures.

Dès que possible, revenez en entrée d'air extérieur pour éviter les risques de dégradation de la qualité de l'air et éviter la formation de buée.

5. Marche/Arrêt de l'air conditionné

L'air conditionné est prévu pour fonctionner efficacement en toutes saisons, vitres fermées.

Il vous permet :

• en été, d'abaisser la température,
• en hiver, au-dessus de 0°C, d'augmenter l'efficacité du désembuage.

Marche

Appuyez sur la touche «A/C», le voyant associé s'allume.

L'air conditionné ne fonctionne pas lorsque la molette de réglage du débit d'air 2 est en position «0».

Arrêt

Appuyez de nouveau sur la touche «A/C», le voyant associé s'éteint.

DÉSEMBUAGE - DÉGIVRAGE DE LA LUNETTE ARRIÈRE

La touche de commande se situe sur la façade du système de chauffage ou d'air conditionné.

Marche

Le désembuage - dégivrage de la lu- nette arrière ne peut fonctionner que moteur tournant.

Appuyez sur cette touche pour dégivrer la lunette arrière et, selon version, les rétroviseurs extérieurs. Le voyant associé à la touche s'allume.

Arrêt

Le dégivrage s'éteint automatiquement pour éviter une consommation de courant excessive.

Il est possible d'arrêter le fonctionnement du dégivrage avant son extinction automatique en appuyant de nouveau sur la touche. Le voyant associé à la touche s'éteint.

Si le moteur est arrêté avant l'extinction automatique du dégivrage, ce dernier reprendra à la prochaine mise en route du moteur.

Le dégivrage est neutralisé lorsque le toit escamotable est rangé dans le coffre.

Eteignez le dégivrage de la lu-nette arrière et des rétroviseurs extérieurs dès que vous le jugerez nécessaire, car une plus faible consommation de courant permet une diminution de la consommation de carburant.

AIR CONDITIONNÉ AUTOMATIQUE BIZONE

L'air conditionné ne peut fonctionner que moteur tournant.

Fonctionnement automatique

1. Programme automatique confort

Appuyez sur la touche «AUTO». Le symbole «AUTO» s'affiche.

Nous vous recommandons d'utiliser ce mode : il règle automatiquement et de manière optimisée l'ensemble des fonctions, température dans l'habitacle, débit d'air, répartition d'air et recirculation d'air, conformément à la valeur de confort que vous avez sélectionnée.

Ce système est prévu pour fonctionner efficacement en toutes saisons, vitres fermées.

Moteur froid, afin d'éviter une trop grande diffusion d'air froid, le débit d'air n'atteindra son niveau optimum que progressivement. Par temps froid, il privilégie la diffusion d'air chaud uniquement vers le pare-brise, les vitres latérales et les pieds des passagers.

2. Réglage côté conducteur

3. Réglage côté passager

Le conducteur et son pas- sager avant peuvent chacun régler la température à leur convenance.

La valeur indiquée sur l'afficheur correspond à un niveau de confort et non pas à une température en degré Celsius ou Fahrenheit.

Tournez la molette 2 ou 3 vers la gauche pour diminuer la valeur ou vers la droite pour l'augmenter.

Un réglage autour de 21 permet d'obtenir un confort optimal. Selon votre besoin, un réglage entre 18 et 24 est usuel.

De plus, il est préconisé d'éviter une différence de réglage gauche/droite supérieure à 3.

En entrant dans le véhicule, si la température intérieure est beaucoup plus froide ou plus chaude que la valeur de confort, il n'est pas utile de modifier la valeur affichée pour atteindre le confort souhaité. Le système compense automatiquement et le plus rapidement possible l'écart de température.

4. Programme automatique visibilité

Pour désembuer ou dégivrer rapidement le pare-brise et les vitres latérales (humidité, passagers nombreux, givre...), le programme automatique confort peut s'avérer insuffisant.

Sélectionnez alors le programme automatique visibilité.

Le système gère automatiquement l'air conditionné, le débit d'air, l'entrée d'air et répartit la ventilation de façon optimale vers le pare-brise et les vitres latérales.

Pour l'arrêter, appuyez de nouveau sur la touche «visibilité» ou sur «AUTO», le voyant de la touche s'éteint et «AUTO» s'affiche.

Reprises manuelles

Vous pouvez, selon vos goûts, faire un choix différent de celui proposé par le système en modifiant un réglage. Les autres fonctions seront toujours gérées automatiquement.

Appuyez sur la touche «AUTO» pour revenir en fonctionnement tout automatique.

Pour rafraîchir ou réchauffer au maximum l'habitacle, il est possible de dépasser les valeurs minimale de 14 ou maximale de 28.

Tournez la molette 2 ou 3 vers la gauche jusqu'à afficher «LO» ou vers la droite jusqu'à afficher «HI».

5. Marche/Arrêt de l'air conditionné

Appuyez sur cette touche pour arrêter l'air conditionné.

6. Réglage de la répartition d'air

Appuyez successivement sur cette touche pour orienter alternativement le débit d'air vers :

• le pare-brise, les vitres latérales et les pieds des passagers,
• le pare-brise et les vitres latérales (désembuage ou dégivrage),
• les aérateurs centraux et latéraux,
• les aérateurs centraux, les aérateurs latéraux et les pieds des passagers,
• les pieds des passagers.

7. Réglage du débit d'air

Appuyez sur la touche «petite hélice» pour diminuer le débit d'air.

Appuyez sur la touch «grande hélice» pour augmenter le débit d'air.

^e Le symbole du débit d'air, l'hélice, se remplit progressivement en fonction de la valeur demandée.

La recirculation d'air permet d'isoler l'habitacle des odeurs et des fumées extérieures.

Dès que possible, appuyez de nouveau sur cette touche pour permettre l'entrée d'air extérieur et éviter la formation de buée.

Evitez le fonctionnement prolongé en recirculation d'air intérieur (risque de buée et de dégradation de la qualité de l'air).

Neutralisation du système

Appuyez sur la touche «petite hélice» jusqu'à ce que le symbole de l'hélice disparaisse.

Cette action neutralise toutes les fonctions du système d'air conditionné.

Le confort thermique n'est plus géré. Un léger flux d'air, dû au déplacement du véhicule, reste néanmoins perceptible.

Appuyez de nouveau sur la touche «grande hélice» ou sur «AUTO» pour réactiver le système avec les valeurs précédant la neutralisation.

L'arrêt peut générer des désagréments (humidité, buée).

Appuyez de nouveau sur la touche pour assurer le retour au fonctionnement automatique de l'air conditionné. Le symbole «A/C» s'affiche.

8. Entrée d'air/Recirculation d'air

Appuyez sur cette touche pour faire recirculer l'air intérieur. Le symbole de la recirculation d'air s'affiche.

Evitez de rouler trop longtemps avec l'air conditionné neutralisé.

SIÈGES AVANT

Siège composé d'une assise, d'un dossier et d'un appui-tête réglables pour adapter votre position aux meilleures conditions de conduite et de confort.

1. Réglage longitudinal

Soulevez la commande et faites coulisser le siège vers l'avant ou vers l'arrière.

2. Réglage en hauteur du siège conducteur ou passager

Tirez la commande vers le haut ou poussez-la vers le bas autant de fois que nécessaire pour obtenir la position recherchée.

3. Réglage de l'inclinaison du dossier

Poussez la commande vers l'arrière.

4. Accès aux places arrière

Tirez la commande pour rabattre le dossier et avancez le siège. Lors de la remise en place, le siège revient à sa position initiale.

5. Réglage en hauteur de l'appui-tête

Pour le monter, tirez-le vers le haut.
Pour le retirer, appuyez sur l'ergot A et tirez-le vers le haut.
Pour le remettre en place, engagez les tiges de l'appui-tête dans les orifices en restant bien dans l'axe du dossier.
Pour le descendre, appuyez simultanément sur l'ergot A et sur l'appuitête.

L'appui-tête est muni d'une armature possédant un crantage qui interdit la descente de celui-ci ; ceci est un dispositif de sécurité en cas de choc.

Le réglage est correct lorsque le bord supérieur de l'appui-tête se trouve au niveau du dessus de la tête.

Ne roulez jamais avec les appuis-tête déposés ; ceux-ci doivent être en place et correctement réglés.

Personne, ni aucun objet ne doit empêcher la glissière du siège de revenir à sa position initiale ; le retour à cette position est nécessaire au verrouillage longitudinal.

1. Commande des sièges chauffants Moteur tournant, les sièges avant peu- vent être chauffés séparément.

Utilisez la molette de réglage, placée sur le côté de chaque siège avant, pour allumer et choisir le niveau de chauffage désiré :

0 : Arrêt.
1 : Faible.
2 : Moyen.
3 : Fort.

L'ordre d'activation du chauffage du ou des sièges reste en mémoire deux minutes après coupure du contact.

SIÈGES ARRIÈRE

Banquette fixe deux places équipée d'arceaux de sécurité pour garantir votre protection en cas de retournement.

Après un accident, faites vérifier les arceaux de sécurité par le réseau PEUGEOT.

RÉGLAGE DU VOLANT

A l'arrêt, tirez la commande pour déverrouiller le volant.

Réglez la hauteur et la profondeur pour adapter votre position de conduite.

Poussez la commande pour ver-rouiller le volant.

Par mesure de sécurité, ces manoeuvres doivent être impérativement effectuées, véhicule à l'arrêt.

RÉTROVIS EURS

Rétroviseurs extérieurs

Miroir réglable permettant la vision arrière latérale nécessaire aux situations de dépassement ou de stationnement.

Placez la commande A à droite ou à gauche pour sélectionner le rétroviseur correspondant.
Déplacez la commande B dans les quatre directions pour effectuer le réglage.
Replacez la commande A en position centrale.

Rabattement

De l'extérieur ; verrouillez le véhicule à l'aide de la télécommande ou de la clé.
De l'intérieur ; contact mis, tirez la commande A vers l'arrière.

Déploiement

De l'extérieur ; déverrouillez le véhicule à l'aide de la télécommande ou de la clé.
De l'intérieur ; contact mis, tirez la commande A vers l'arrière.

Le rabattement et le déploiement des rétroviseurs extérieurs peuvent être neutralisés par le réseau PEUGEOT ou par un atelier qualifié.

Les objets observés sont en réalité plus près qu'ils ne paraissent.

Prenez cela en compte pour apprécier correctement la distance avec les véhicules venant de l'arrière.

Rétroviseur intérieur

Miroir réglable permettant la vision arrière centrale.

Comporte un dispositif anti-éblouissement qui assombrit le miroir du rétroviseur : cela permet de réduire la gène du conducteur en cas de faisceau d'éclairage des véhicules qui le suivent, soleil...

Modèle jour/nuit automatique

Modèle

Réglez le rétroviseur pour bien orienter le miroir en position «jour».

Grâce à un capteur, mesurant la lumino- sité provenant de l'arrière du véhicule, ce système assure automatiquement et progressivement le passage entre les utilisations jour et nuit.

Position jour / nuit

Tirez le levier pour passer en position anti-éblouissement «nuit».
Poussez le levier pour passer en position normale «jour».

Afin d'assurer une visibilité optimale lors de vos manoeuvres, le miroir s'éclaircit automatiquement dès que la marche arrière est enclenchée.

Par mesure de sécurité, les rétro- viseurs doivent être réglés pour ré- duire «l'angle mort».

PARE-SOLEIL

Dispositif de protection contre le soleil venant de face ou de côté et dispositif de courtoisie avec un miroir éclairé.

Contact mis, relevez le volet d'occultation ; le miroir s'éclaire automatiquement.

Ce pare-soleil comprend également un range-ticket.

SURTAPIS

Dispositif amovible de protection de la moquette.

Montage

Lors de son premier montage, côté conducteur, utilisez exclusivement les fixations fournies dans la pochette jointe.

Les autres surtapis sont simplement posés sur la moquette.

Démontage

Pour le démonter côté conducteur :

reculez le siège au maximum,
déclippez les fixations,
retirez le surtapis.

Pour le remonter côté conducteur :

^cP positionnez correctement le surta- pis,
remettez les fixations en appuyant,
vérifiez la bonne tenue du surtapis.

! Pour éviter tout risque de blocage des pédales :

• utilisez uniquement des surta- pis adaptés aux fixations déjà présentes dans le véhicule ; leur utilisation est impérative,
• ne superposez jamais plusieurs surtapis.

L'utilisation de surtapis non homologués par PEUGEOT peut gêner l'accès aux pédales et entraver le fonctionnement du régulateur / limiteur de vitesse.

1. Boîte à gants éclairée

(voir détails en page suivante)

1. Rangement avec tapis anti-dérapant

2. Porte-cartes

3. Bac de porte

4. Rangement avec tapis anti-dérapant

5. Prise USB

(voir détails en page suivante)

1. Prise accessoires 12V

(voir détails en page suivante)

1. Porte-canettes

Boîte à gants éclairée

Elle comporte un rangement supérieur ouvert, une niche et des aménagements dédiés au rangement d'une bouteille d'eau, du guide d'utilisation du véhicule, ...

Son couvercle comporte des aménagements dédiés au rangement d'un stylo, d'une paire de lunettes, de jetons, de cartes, d'une canette, ...

Elle est munie d'une serrure.

Pour ouvrir la boîte à gants, soulevez la poignée.

Elle s'éclaire à l'ouverture du couvercle.

Elle renferme la commande de neutralisation de l'airbag passager avant A.

Avec l'air conditionné, elle donne accès à la buse de ventilation B, qui peut être ouverte ou fermée, débitant le même air climatisé que les aérateurs de l'habita-cle.

Prise accessoires 12 V

Pour brancher un accessoire 12 (puissance maxi : 120 Watts), relevez le couvercle et branchez l'adaptateur adéquat.

WIP PLUG - LECTEUR USB

VLe boîtier de connexion «AUX», situé sur la console centrale, est composé d'une prise JACK et/ou d'un port USB. Il vous permet de brancher un équipement nomade, tel qu'un baladeur numérique de type iPod® ou une clé USB. Il lit certains formats de fichiers audio et permet leur écoute via les haut-parleurs du véhicule.

Vous pouvez gérer ces fichiers avec les commandes au volant ou la façade de l'autoradio et les visualiser sur l'écran multifonction.

Branché sur le port USB, pendant son utilisation, l'équipement nomade peut se recharger automatiquement.

Pour plus de détails sur l'utilisation de cet équipement, reportez-vous au chapitre «Audio et Télématique».

(voir détails en page suivante)

2. Housse de rangement du filet anti-remous (windstop)

(voir détails en page suivante)

3. Sangle de maintien

Tendelet

En configuration «cabriolet», il permet de délimiter l'espace pour le chargement de vos bagages dans le coffre.

Tendelet déployé, les bagages doivent respecter les conditions suivantes :

- ne jamais le soulever, - ne jamais être posées dessus.

Celui-ci doit toujours être déployé avant de lancer une manoeuvre d'ouverture de toit (voir chapitre «Prise en main - § Ouvrir»).

Housse de rangement du filet anti-remous (windstop)

Une fois démonté et replié, le filet se range dans sa housse de protection. Côté droit du coffre, une sangle permet de ranger cette housse.

Pour l'installation du filet, reportez-vous aux pages suivantes «Le montage/démontage du filet anti-remous (windstop)».

MONTAGE/DÉMONTAGE DU FILET ANTI-REMOUS (WINDSTOP)

En configuration «cabriolet», il permet d'améliorer le confort dans l'habitacle.

La partie verticale du filet peut être rabattue pour améliorer la visibilité arrière lors d'une manoeuvre.

Celui-ci vous est livré plié en quatre parties dans sa housse de protection.

Filet plié

Dépliez chacune des deux parties jusqu'en butée.

Clipez les extrémités ensemble jusqu'au clic.
Dépliez le filet en ouvrant les deux parties à 90° jusqu'au clic.

Dépliez les guides de l'armature du filet.
Engagez les guides dans les passages situés derrière les ceintures arrière.

Engagez les axes de l'armature du filet dans les orifices de la garniture latérale arrière.

Lors de la première installation :

positionnez une clé plate de 10 sur la partie hexagonale de l'axe,
vissez ou dévissez sans forcer de chaque côté pour ajuster le réglage de la profondeur.
Au final, vérifiez toujours le bon maintien du filet avant son utilisation en configuration «cabriolet».

Appuyez et tirez sur les supports d'axe pour libérer les axes des orifices de la garniture latérale arrière.

Lors du passage en configuration «coupé», il n'est pas nécessaire de démonter le filet anti-remous.

2

CONFORT

Tirez le filet vers l'avant pour libérer les guides des passages, situés derrière les ceintures arrière.
Repliez les guides de l'armature du filet.

Repliez le filet en refermant les deux grandes parties sur elles-mêmes.
Déclipez individuellement chaque extrémité.

Rangez le filet replié dans sa housse de protection.
Utilisez la sangle destinée à maintenir la housse sur le côté droit du coffre (voir § «Aménagements du coffre»).

Repliez chacune des deux parties sur elles-mêmes.

Système permettant l'ouverture ou la fermeture centralisée du véhicule avec la serrure ou à distance. Il assure également la localisation et le démarrage du véhicule, ainsi qu'une protection contre le vol.

Ouverture du véhicule

Dépliage de la clé

Appuyez au préalable sur le bouton A pour la déplier.

Déverrouillage avec la télécommande

Appuyez sur le cadenas ouvert pour déverrouiller le véhicule.

Déverrouillage avec la clé

Tournez la clé vers la gauche dans la serrure de la porte conducteur pour déverrouiller le véhicule.

Le déverrouillage est signalé par le clignotement rapide des feux indicateurs de direction pendant deux secondes environ.

Dans le même temps, en fonction de votre version, les rétroviseurs extérieurs se déploient.

Fermeture du véhicule

Verrouillage simple avec la télécommande

Appuyez sur le cadenas fermé pour verrouiller le véhicule.

Verrouillage simple avec la clé

Tournez la clé vers la droite dans la serrure de la porte conducteur pour verrouiller le véhicule.

Le verrouillage est signalé par l'allumage fixe des feux indicateurs de direction pendant deux secondes environ.

Dans le même temps, en fonction de votre version, les rétroviseurs extérieurs se rabattent.

Si une des portes ou le coffre reste ouvert, le verrouillage centralisé ne s'effectue pas.

Super-verrouillage avec la télécommande

Appuyez sur le cadenas fermé pour verrouiller le véhicule.
Dans les cinq secondes, appuyez de nouveau sur le cadenas fermé pour super-verrouiller le véhicule.

Super-verrouillage avec la clé

Tournez la clé vers la droite dans la serrure de la porte conducteur pour verrouiller le véhicule.
Dans les cinq secondes, tournez de nouveau la clé vers la droite pour super-verrouiller le véhicule.

Le super-verrouillage est signalé par l'allumage fixe des feux indicateurs de direction pendant deux secondes environ.

Dans le même temps, en fonction de votre version, les rétroviseurs extérieurs se rabattent.

Le super-verrouillage rend les commandes extérieures et intérieures des portes inopérantes.

Il neutralise également le bouton de la commande centralisée manuelle.

Ne laissez donc jamais quelqu'un à l'intérieur du véhicule, quand celui-ci est super-verrouillé.

Repliage de la clé
Appuyez au préalable sur le bouton A pour la replier.

Le véhicule se reverrouillera automatiquement au bout de trente secondes, sauf si une porte est ouverte. Ce dispositif permet d'éviter les déverrouillages par inadvertance.

Le rabattement et le déploiement des rétroviseurs extérieurs peuvent être neutralisés par le réseau PEUGEOT.

Déverrouillage et entrebâillement du coffre

Appuyez plus de deux secondes sur le bouton de déverrouillage du coffre de la télécommande. Celui-ci s'entrebaille légèrement.

Localisation du véhicule

Appuyez sur le cadenas fermé pou localiser votre véhicule verrouillé sur un parc de stationnement.

Ceci est signalé par l'allumage du pla-fonnier et le clignotement des feux indicateurs de direction pendant quelques secondes.

Protection antivol

Antidémarrage électronique

La clé contient une puce électronique qui possède un code particulier. A la mise du contact, ce code doit être reconnu pour que le démarrage soit possible.

Cet antidémarrage électronique verrouille le système de contrôle du moteur, quelques instants après la coupure du contact et, empêche la mise en route du moteur par effraction.

En cas de dysfonctionnement, vous êtes averti par l'allumage de ce témoin, un signal sonore et un message sur l'écran.

Dans ce cas, votre véhicule ne démarrera pas ; consultez rapidement le réseau PEUGEOT.

Gardez précieusement l'étiquette jointe aux clés qui vous sont remises lors de l'acquisition de votre véhicule.

Démarrage du véhicule

^62 Insérez la clé dans le contacteur. Le système reconnaît le code de dé-marrage.
Tournez à fond la clé vers la planche de bord en position 3 (Démarrage).
Dès que le moteur tourne, relâchez la clé.

Immobilisez le véhicule.
Tournez à fond la clé vers vous en position 1 (Stop).
Retirez la clé du contacteur.

Oubli de la clé

En cas d'oubli de la clé dans le contacteur, un signal sonore re-tentit à l'ouverture de la porte conducteur.

Problème de télécommand changement de la pile

Après un débranchement de la batterie, un changement de la pile ou en cas de dysfonctionnement de la télécommande, vous ne pouvez plus ouvrir, fermer et localiser votre véhicule.

Dans un premier temps, utilisez la clé dans la serrure pour ouvrir ou fermer votre véhicule.
Dans un deuxième temps, réinitialisez la télécommande.

Si le problème persiste, consultez rapidement le réseau PEUGEOT.

Réinitialisation

Coupez le contact.

Remettez la clé en position 2 (Contact).
Appuyez aussitôt sur le cadenas fermé pendant quelques secondes.
Coupez le contact et retirez la clé du contacteur.

La télécommande est de nouveau complètement opérationnelle.

Pile réf. : CR1620 / 3 volts.

En cas de pile usée, vous êtes averti par l'allumage de ce témoin, un signal sonore et un message sur l'écran multifonction.

Déclippez le boîtier à l'aide d'une pièce de monnaie au niveau de l'en-coche.
Faites glisser la pile usée hors de son logement.
Faites glisser la pile neuve dans son logement en respectant le sens d'origine.
Clippez le boîtier.
Réinitialisez la télécommande.

Perte des clés

Rendez-vous dans le réseau PEUGEOT avec la carte grise du véhicule, votre pièce d'identité et si possible, l'étiquette comportant le code des clés.

Le réseau PEUGEOT pourra rechercher le code clé et le code transpondeur pour commander une nouvelle clé.

Télécommande

La télécommande haute fréquence est un système sensible ; ne la manipulez pas dans vos poches au risque de déverrouiller le véhicule à votre insu.

Évitez de manipuler les boutons de votre télécommande hors de portée et hors de la vue de votre véhicule. Vous risquez de la rendre inopérante. Il serait alors nécessaire de procéder à une nouvelle réinitialisation.

La télécommande ne peut pas fonctionner tant que la clé est dans le contacteur, même contact coupé, sauf pour la réinitialisation.

Fermeture du véhicule

Rouler avec les portes verrouillées peut rendre l'accès des secours dans l'habitable plus difficile en cas d'urgence.

Par mesure de sécurité (enfants à bord), retirez la clé du contacteur en quittant le véhicule, même pour une courte durée.

Protection antivol

N'apportez aucune modification au système d'antidémarrage électronique, cela pourrait engendrer des dysfonctionnements.

Lors de l'achat d'un véhicule d'occasion

Faites vérifier l'appairage de toutes les clés en votre possession par le réseau PEUGEOT, afin d'être sûr que seules vos clés permettent l'accès et le démarrage de votre véhicule.

Ne jetez pas les piles de télécommande, elles contiennent des métaux nocifs pour l'environnement.

Rapportez-les à un point de collecte agréé.

ALARME

Système de protection et de dissuasion contre le vol de votre véhicule. Il assure deux types de protection périmétrique et volumétrique, ainsi qu'une fonction anti-effraction.

Protection périmétrique

Le système gère l'ouverture du véhicule.

L'alarme se déclenche si quelqu'un essaie de pénétrer dans le véhicule en forçant une porte, le coffre ou le capot.

Protection volumétrique

Le système gère la variation du volume dans l'habitacle.

L'alarme se déclenche si quelqu'un bri-se une vitre ou se déplace à l'intérieur du véhicule.

Pour laisser un animal dans le véhicule ou une vitre entrouverte, neutralisez la protection volumétrique.

Fonction anti-effraction

Le système gère la mise hors service de ses composants.

L'alarme se déclenche si quelqu'un essaie de mettre hors service les fils de la sirène, la commande centrale ou la batterie.

N'apportez aucune modification au système d'alarme, cela pourrait engendrer des dysfonctionnements.

Fermeture du véhicule avec alarme complète

Coupez le contact et sortez du véhicule.

F Verrouillez ou super-verrouillez le véhicule avec le bouton de ver- rouillage de la télécommande.

L'alarme s'active ; le voyant du bouton A clignote toutes les secondes.

La protection périmétrique est activée, 5 secondes après l'appui sur le bouton de verrouillage de la télécommande.

La protection volumétrique est activée, 45 secondes après l'appui sur le bouton de verrouillage de la télécommande.

Si un ouvrant - porte ou coffre - est mal fermé, le véhicule n'est pas verrouillé, mais la protection périmétrique s'activera au bout de 45 secondes en même temps que la protection volumétrique.

Neutralisation

Déverrouillez le véhicule avec le bouton de déverrouillage de la télé-commande.

L'alarme est neutralisée ; le voyant du bouton A s'éteint.

Fermeture du véhicule avec protection périmétrique seule

Neutralisation de la protection volumétrique

Coupez le contact.
Dans les dix secondes, appuyez sur le bouton A jusqu'à l'allumage fixe du voyant.
Sortez du véhicule.
Verrouillez ou super-verrouillez rapidement le véhicule avec le bouton de verrouillage de la télécommande.

Seule la protection périmétrique reste activée ; le voyant du bouton A clignote toutes les secondes.

Pour être prise en compte, cette neutralisation doit être effectuée après chaque coupure de contact.

En configuration «cabriolet», la protection volumétrique est neutralisée automatiquement.

Réactivation de la protection volumétrique

Déverrouillez le véhicule avec le bouton de déverrouillage de la télécommande.

Reverrouillez le véhicule à la télécommande.

L'alarme est active de nouveau avec les deux protections ; le voyant du bouton A clignote toutes les secondes.

Déclenchement de l'alarme

Ceci est signalé par le retentissement de la sirène et le clignotement des feux indicateurs de direction pendant environ trente secondes.

Après déclenchement, les protections sont de nouveau opérationnelles.

Si l'alarme s'est déclenchée dix fois consécutivement, à la onzième elle deviendra inactive.

Si le voyant du bouton A clignote rapidement, cela signifie que l'alarme s'est déclenchée pendant votre absence. A la mise du contact, ce clignotement s'arrête immédiatement.

Pour éviter le déclenchement de l'alarme, lors d'un lavage de votre véhicule, verrouillez-le avec la clé dans la serrure de la porte conducteur.

Panne de télécommande

Déverrouillez le véhicule avec la clé dans la serrure de la porte conducteur.
Ouvrez la porte ; l'alarme se déclenche.
Mettez le contact ; l'alarme s'arrête.

Fermeture du véhicule sans activer l'alarme

Verrouillez ou super-verrouillez le véhicule avec la clé dans la serrure de la porte conducteur.

Dysfonctionnement

A la mise du contact, l'allumage du voyant du bouton A pendant dix secondes indique un défaut sur la sirène.

Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.

Fonctionnement automatique \*

Suivant la législation en vigueur dans votre pays, l'un de ces cas peut se produire :

• 45 secondes après le verrouillage du véhicule avec la télécommande, l'alarme s'active, quel que soit l'état des portes et du coffre.
• 2 minutes après la fermeture de la dernière porte ou du coffre, l'alarme s'active.
  Pour éviter le déclenchement de l'alarme en entrant dans le véhicule, appuyez au préalable sur le bouton de déverrouillage de la télécommande.

LÈVE-VITRES

Système destiné à ouvrir ou fermer une vitre de façon manuelle ou automatique. Équipé d'un système de commande des quatre vitres sur tous les modèles.

1. Commande de lève-vitres électriques conducteur.
2. Commande de lève-vitres électriques passager.

Chaque lève-vitre commande, de son côté, la vitre avant et la vitre de custode.

Lève-vitres électriques

Appuyez sur la commande 1 ou tirez-la. La vitre s'arrête dès que vous relâchez la commande.

La vitre de custode s'ouvre uniquement, après l'ouverture complète de la vitre avant.

Les commandes de lève-vitres sont toujours opérationnelles pendant environ 45 secondes après coupure du contact ou jusqu'à l'ouverture d'une porte.

Lève-vitres électriques séquentiels

Vous disposez de deux possibilités :

mode manuel

Appuyez sur la commande 1 ou ti-rez-la, sans dépasser le point de résistance. La vitre s'arrête dès que vous relâchez la commande.

La vitre de custode s'ouvre uniquement, après l'ouverture complète de la vitre avant.

mode automatique

Appuyez sur la commande 1 au-delà du point de résistance. La vitre s'ouvre ou se ferme complètement, après avoir relâché la commande.

Une nouvelle impulsion arrête le mouvement de la vitre.
Une impulsion maintenue déclenche l'ouverture ou la fermeture de la vitre de custode.

La remontée des vitres est dépourvue (sauf conducteur) de mode automatique et de fonction antipin- cement.

Pour votre sécurité, la remontée des vitres s'effectue en plusieurs étapes ; néanmoins, soyez toujours vigilants.

Commande des quatre vitres

Cette commande permet d'actionner l'ouverture ou la fermeture de toutes les vitres.

Appuyez sur la commande 3 et relâchez-la. Les vitres s'ouvrent complètement.
Une nouvelle impulsion arrête le mouvement des vitres. ou
Tirez la commande 3 et maintenez-la dans cette position. Les vitres se ferment complètement.
Si vous la relâchez avant la fermeture complète, les vitres s'arrêtent.

Réinitialisation

Après un rebranchement de la batterie ou en cas de dysfonctionnement, vous devez réinitialiser le fonctionnement des lève-vitres :

relâchez la commande et tirez-la de nouveau jusqu'à la fermeture complète,
maintenez encore la commande pendant environ une seconde après la fermeture,
appuyez sur la commande pour faire descendre automatiquement la vitre,
une fois la vitre en position basse, appuyez de nouveau sur la commande pendant environ une seconde.

Retirez toujours la clé de contact en quittant le véhicule, même pour une courte durée.
En cas de pincement lors de la manipulation des lève-vitres, vous devez inverser le mouvement de la vitre. Pour cela, appuyez sur la commande concernée.
Lorsque le conducteur actionne les commandes des lève-vitres passagers, le conducteur doit s'assurer qu'aucune personne n'empêche la fermeture correcte des vitres.
Le conducteur doit s'assurer que les passagers utilisent correctement les lève-vitres.
Faites attention aux enfants pendant les manoeuvres de vitres.

Le fonctionnement de cette commande est sous l'entière responsabilité du conducteur.

Cette procédure réinitialise le fonctionnement des lève-vitres et l'entrebâillement automatique des vitres de porte.

PORTES

Ouverture

De l'extérieur

Après déverrouillage du véhicule à la télécommande ou à la clé, tirez sur la poignée de porte.

La vitre descend automatiquement de quelques millimètres à l'ouverture de la porte.

De l'intérieur

Tirez sur la commande de porte pour ouvrir la porte ; celle-ci déver-rouille uniquement les portes.

La vitre descend automatiquement de quelques millimètres à l'ouverture de la porte.

Fermeture

La vitre remonte automatiquement au bout de quelques secondes et s'ajuste pour assurer une parfaite étanchéité à la fermeture.

Lorsqu'une porte est mal fermée :

- moteur tournant, ce témoin s'allume, accompagné d'un message sur l'écran multifonction pendant quelques secondes,

- véhicule roulant (vitesse supérieure à 10 km/h), ce témoin s'allume, accompagné d'un signal sonore et d'un message sur l'écran multifonction pendant quelques secondes.

Si vous laissez la porte ouverte plus d'une minute, la vitre remonte. Tirez de nouveau sur la poignée pour réactiver le système.

Le coffre ne se déverrouillera pas simultanément avec les portes (voir § «Coffre»).

Les commandes intérieures des portes sont inopérantes, lorsque le véhicule est super-verrouillé.

! Lors du lavage de votre véhicule, évitez d'arroser la partie supérieure des vitres.

Commande centralisée manuelle

Système pour verrouiller ou déver- rouiller manuellement et complètement les portes et le coffre de l'intérieur.

Verrouillage

Appuyez sur le bouton A pour ver-rouiller le véhicule.

Le voyant rouge du bouton s'allume.

Si l'une des portes est ouverte, le verrouillage centralisé de l'intérieur ne s'effectue pas.

Déverrouillage

Clé présente dans le contacteur, appuyez de nouveau sur le bouton A pour déverrouiller le véhicule.

Le voyant rouge du bouton s'éteint.

Si le véhicule est verrouillé ou super-verrouillé de l'extérieur, le voyant rouge clignote et le bouton A est inopérant.

Dans ce cas, utilisez la télécommande ou la clé pour déverrouiller le véhicule.

Sécurité anti-agression

Système pour verrouiller ou déver- rouiller automatiquement et complètement les portes et le coffre en roulant.

Vous pouvez activer ou neutraliser cette fonction.

Verrouillage

Vitesse supérieure à 10 km/h, les portes et le coffre se verrouillent automatiquement.

Si l'une des portes est ouverte, le verrouillage centralisé automatique ne s'effectue pas.

Si le coffre est ouvert, le verrouillage centralisé automatique des portes est actif.

Déverrouillage

Au-dessus de 10 km/h, appuyez sur l'écran multifonction. sur ce bouton pour déverrouiller momentanément les portes et le coffre.

Activation

Appuyez plus de deux secondes sur ce bouton.

Un message de confirmation apparaît sur l'écran multifonction.

Neutralisation

Appuyez de nouveau plus de deux secondes sur ce bouton.

Un message de confirmation apparaît

Commande de secours

Dispositif pour verrouiller et déverrouiller mécaniquement les portes en cas de dysfonctionnement du verrouillage centralisé.

Verrouillage de la porte conducteur

Insérez la clé dans la serrure, puis tournez-la vers la droite.

Déverrouillage de la porte conducteur

Insérez la clé dans la serrure, puis tournez-la vers la gauche.

Verrouillage de la porte passager

Insérez la clé dans le verrou, situé sur le chant de porte, puis tournez-la d'un huitième de tour.

Déverrouillage de la porte passager

Tirez sur la commande intérieure d'ouverture de porte.

COFFRE

Déverrouillage et entrebâillement du coffre

Appuyez sur le bouton déverrouillage du coffre de la télécommande plus de deux secondes. Celui-ci s'entrebaille légèrement.

Ouverture

Après déverrouillage du coffre ou du véhicule à la télécommande ou à la clé, tirez sur la poignée et soulevez le volet de coffre.

En cas de panne de la batterie, le coffre est condamné. Consultez le réseau PEUGEOT ou un atelier qualifié.

Protection antivol du coffre

Le coffre est conçu pour rester inviolable, même en configuration «cabrio-let».

de Ainsi, véhicule verrouillé et toit ouvert, le coffre ne peut pas être déverrouillé :

• par action sur la commande d'ouverture intérieure de porte, clé absente du contacteur,
• par appui sur la commande centralisée manuelle A, clé absente du contacteur.

Verrouillage automatique du coffre

En configuration «cabriolet», véhicule verrouillé, si vous déverrouillez le coffre en appuyant sur le bouton de déverrouillage du coffre de la télécommande, lorsque vous le refermez, celui-ci se verrouille automatiquement.

Dans ce cas, si la clé est oubliée dans le coffre, appuyez immédiatement sur la commande centralisée manuelle A pour déverrouiller le coffre et récupérer la clé.

Fermeture

Abaissez le volet de coffre à l'aide de la poignée de préhension intérieure.

Lorsque le volet de coffre est mal fermé :

- moteur tournant, ce témoin s'allume, accompagné d'un message sur l'écran multifonction pendant quelques secondes,

- véhicule roulant (vitesse supérieure à 10 km/h), ce témoin s'allume, accompagné d'un signal sonore et d'un message sur l'écran multifonction pendant quelques secondes.

RÉSERVOIR DE CARBURANT

Capacité du réservoir : environ 50 litres (Essence) ou 48 litres (Diesel).

Tant que le bouchon n'est pas remis sur le réservoir, la clé ne peut être retirée de la serrure.

Lorsque le niveau mini du réservoir est atteint, ce témoin s'allume au combiné. Au premier allumage, il vous reste environ 5 litres de carburant réservoir.

Faites impérativement un complément de carburant pour éviter la panne.

En cas de panne sèche (Diesel), reportez-vous également au chapitre «Vérifications».

L'ouverture du bouchon peut déclencher un bruit d'aspiration d'air. Cette dépression, tout à fait normale, est provoquée par l'étanchéité du circuit de carburant.

Pour réaliser le remplissage en toute sécurité :

arrêtez impérativement le moteur,

ouvrez la trappe à carburant,
introduisez la clé dans le bouchon, puis tournez vers la gauche,

Une étiquette, collée à l'intérieur de la trappe, vous rappelle le type de carburant à utiliser en fonction de votre motorisation.

Les compléments en carburant doivent être supérieurs à 5 litres pour être pris en compte par la jauge à carburant.

retirez le bouchon et accrochez-le à la patte, située sur la face intérieure de la trappe,
effectuez le plein du réservoir, mais n'insistez pas au-delà de la 3 ème coupure du pistolet ; ceci pourrait engendrer des dysfonctionnements.

Une fois le remplissage terminé :

remettez le bouchon en place,
tournez la clé vers la droite, puis retirez-la du bouchon,
refermez la trappe.

Qualité du carburant utilisé pour les moteurs essence

SP95 E10

SP98

Qualité du carburant utilisé les moteurs Diesel

DIESEL

Les moteurs essence sont parfaitement compatibles avec les biocarburants essence du type E10 ou E24 (contenant 10% ou 24% d'éthanol), conformes aux normes européennes EN 228 et EN 15376.

Les carburants du type E85 (contenant jusqu'à 85% d'éthanol) sont exclusivement réservés aux seuls véhicules commercialisés pour l'utilisation de ce type de carburant (véhicules BioFlex). La qualité de l'éthanol doit respecter la norme européenne EN 15293.

Pour le Brésil uniquement, des véhicules spécifiques sont commercialisés pour fonctionner avec les carburants contenant jusqu'à 100% d'éthanol (type E100).

Les moteurs Diesel sont parfaitement compatibles avec les biocarburants conformes aux standards actuels et futurs européens (gazole respectant la norme EN 590 en mélange avec un biocarburant respectant la norme EN 14214) pouvant être distribués à la pompe (incorporation possible de 0 à 7% d'Ester Méthylique d'Acide Gras).

L'utilisation du biocarburant B30 est possible sur certains moteurs Diesel ; toutefois, cette utilisation est conditionnée par l'application stricte des conditions particulières d'entretien. Consultez le réseau PEUGEOT ou un atelier qualifié.

L'utilisation de tout autre type de (bio)carburant (huiles végétales ou animales pures ou diluées, fuel domestique...) est formellement prohibée (risques d'endommagement du moteur et du circuit de carburant).

DÉTROMPEUR CARBURANT (DIESEL)\*

Dispositif mécanique pour empêcher le remplissage de carburant essence dans le réservoir d'un véhicule fonctionnant au gazole. Il évite ainsi toute dégradation moteur liée à ce type d'incident.

Situé à l'entrée du réservoir, le détrompeur apparaît lorsque le bouchon est retiré.

Lors de son introduction dans votre réservoir Diesel, le pistolet essence vient buter sur le volet. Le système reste verrouillé et empêche le remplissage.

N'insistez pas et introduisez un pistolet de type Diesel.

i L'utilisation d'un jerrican reste possible pour le remplissage du réservoir.
Afin d'assurer un bon écoulement du carburant, approchez l'embout du jerrican sans le plaquer directement contre le volet du détrompeur et versez lentement.

i Déplacements à l'étranger

Les pistolets de type Diesel pouvant être différents selon les pays, la présence du détrompeur peut rendre le remplissage du réservoir impossible.

Préalablement à un déplacement à l'étranger, nous vous conseillons de vérifier auprès du réseau PEUGEOT si votre véhicule est adapté au matériel de distribution pour le pays dans lequel vous vous rendez.

Neutralisation

Afin d'effectuer le remplissage du réservoir avec des pistolets de type Diesel non conformes (présents dans certains pays), un outil vous permet de déverrouiller temporairement le détrompeur carburant.

Introduisez l'outil dans le réservoir jusqu'à ce que la poignée vienne en butée.
Retirez complètement l'outil.
Procédez au remplissage du réservoir.

Le détrompeur carburant se réactivera automatiquement à la prochaine utilisation d'un pistolet normalisé.

COMMANDES D'ÉCLAIRAGE

Dispositif de sélection et de commande des différents feux avant et arrière assurant l'éclairage du véhicule.

Eclairage principal

Les différents feux avant et arrière du véhicule sont conçus pour adapter progressivement la visibilité du conducteur en fonction des conditions climatiques :

• des feux de position, pour être vu,
• des feux de croisement pour voir sans éblouir les autres conducteurs,
• des feux de route pour bien voir en cas de route dégagée.

Éclairage additionnel

D'autres feux sont installés pour répondre aux conditions particulières de conduite :

• des feux antibrouillard arrière pour être vu de loin,
• des feux antibrouillard avant pour mieux voir encore,
• des feux directionnels pour mieux voir dans les virages.

Programmations

Différents modes de commande automatique des éclairages sont également disponibles selon les options suivantes :

• éclairage d'accompagnement,
• allumage automatique,
• éclairage directionnel statique.

Modèle sans allumage AUTO

Modèle avec allumage AUTO

Commandes manuelles

Les commandes d'allumage s'effectuent directement par le conducteur au moyen de la bague A et de la manette B.

A. bague de sélection du mode d'éclairage principal, avec :

feux éteints,

feux de position seuls,

feux de croisement ou de route,

AUTO

allumage automatique.

B. manette d'inversion des feux en tirant :

feux de croisement / feux de route.

Dans les modes feux éteints et feux de position, le conducteur peut allumer directement les feux de route («appel de phares») tant qu'il maintient la manette tirée.

Affichages

L'allumage du témoin correspondant au combiné confirme la mise en marche sélective de l'éclairage sélectionné.

Modèle avec feux antibrouillard avant et arrière

N'oubliez pas d'éteindre les projecteurs antibrouillard avant et les feux antibrouillard arrière dès qu'ils ne sont plus nécessaires. En cas de luminosité normale, la puissance de leurs faisceaux peut éblouir les autres conducteurs.

C. bague de sélection des feux anti-brouillard.

Ils fonctionnent avec les feux de croise- ment et de route.

antibrouillard avant et arrière

Pour allumer les feux antibrouillard, tournez la bague à impulsion C vers l'avant.
Pour éteindre les feux antibrouillard arrière, tournez la bague à impulsion C deux fois de suite vers l'arrière.

Lors d'une coupure automatique des feux (avec modèle AUTO) ou lors d'une coupure manuelle des feux de croisement, les feux antibrouillard et les feux de position resteront allumés.

Tournez la bague vers l'arrière pour éteindre les feux antibrouillard, les feux de position s'éteindront alors.

Oubli d'extinction des feux

Le déclenchement d'un signal sonore, dès l'ouverture d'une porte, avertit le conducteur qu'il a oublié d'éteindre l'éclairage de son véhicule, contact coupé.

Dans ce cas, l'extinction des feux entraîne l'arrêt du signal sonore.

Contact coupé, si les feux de croisement restent allumés, ils s'éteindront automatiquement au bout de trente minutes pour ne pas décharger la batterie.

Feux diurnes \*

Pour les véhicules équipés de feux diurnes, au démarrage du véhicule, les feux de croisement s'allument.

Ce témoin s'allume au combiné.

Le poste de conduite (écran multifonction, façade air conditionné,...) ne s'éclaire pas, sauf lors du passage en mode allumage automatique des feux ou lors de l'allumage manuel des feux.

* Suivant destination.

Éclairage d'accompagnement (Follow me home)

Le maintien temporaire de l'allumage des feux de croisement, après avoir coupé le contact du véhicule, facilite la sortie du conducteur en cas de faible luminosité.

Mise en service

Contact coupé, faites un «appel d'phares» à l'aide de la manette B.
Un deuxième «appel de phares» arrête à nouveau la fonction.

Arrêt

L'éclairage d'accompagnement s'arrête automatiquement après la commande de verrouillage des portes, au bout d'un temps donné.

Allumage automatique

Les feux de position et de croisement s'allument automatiquement, sans action du conducteur, en cas de détection d'une faible luminosité externe (capteur derrière le rétroviseur intérieur) ou dès l'enclenchement des essuie-vitres.

Dès que la luminosité est redevenue suffisante ou après l'arrêt des essuie-vitres, les feux s'éteignent automatiquement.

Tournez la bague A en position «AUTO». L'allumage automatique s'accompagne d'un message sur l'écran multifonction.

Arrêt

Tournez la bague A dans une autre position que «AUTO». L'arrêt s'accompagne d'un message sur l'écran multifonction.

Couplage avec l'éclairage d'accompagnement

L'association avec l'allumage automatique apporte à l'éclairage d'accompagnement les possibilités supplémentaires suivantes :

• choix de la durée de maintien de l'éclairage pendant 15, 30 ou 60 secondes dans les paramètres véhicule du menu de configuration de l'écran multifonction,
• mise en service automatique de l'éclairage d'accompagnement lorsque l'allumage automatique est en marche.

Anomalie de fonctionnement

En cas de dysfonctionnement du capteur de luminosité, les feux s'allument accompagnés du témoin de service, d'un signal sonore et d'un message sur l'écran multifonction.

Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.

Par temps de brouillard ou de neige, le capteur de luminosité peut détecter une lumière suffisante. Les feux ne s'allumeront donc pas automatiquement.

Ne masquez pas le capteur de luminosité, couplé au capteur de pluie et situé au milieu du pare-bri-se derrière le rétroviseur intérieur ; les fonctions associées ne seraient plus commandées.

ÉCLAIRAGE DIRECTIONNEL STATIQUE

En feux de croisement ou en feux de route, cette fonction permet au faisceau d'éclairer l'intérieur du virage avec un angle supplémentaire d'environ 30°.

L'utilisation de cet éclairage est surtout optimal à basse et moyenne vitesse (conduite urbaine, route sinueuse,...).

avec éclairage directionnel

sans éclairage directionnel

La mise en service ou l'arrêt de la fonction se fait par le menu de configuration de l'écran multifonction.

Par défaut, cette fonction est activée.

Mise en marche

Elle est effective à partir d'une certaine vitesse et d'un certain angle de rotation du volant.

Arrêt

Il est effectif au-dessous d'un certain angle de rotation du volant.

Il est réalisé, dès que la marche arrière est enclenchée.

Anomalie de fonctionnement

En cas de dysfonctionnement, ce témoin clignote au combiné, accompagné d'un message sur l'écran multifonction.

Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.

RÉGLAGE DES PROJECTEURS

Pour ne pas gêner les autres usagers de la route, les projecteurs doivent être réglés en hauteur, en fonction de la charge du véhicule.

1. 1 ou 2 personnes aux places avant.
   -. 3 personnes.
2. 4 personnes.
3. 4 personnes + charges maximales autorisées.
4. Conducteur + charges maximales autorisées.

Réglage initial en position «0».

COMMANDES D'ESSUIE-VITRE

Dispositif de sélection et de commande des différents balayages avant assurant une évacuation de la pluie et un nettoyage.

Les différents essuie-vitres avant du véhicule sont conçus pour améliorer progressivement la visibilité du conducteur en fonction des conditions climatiques.

Modèle avec balayage intermittent

Les commandes d'essuie-vitres s'effectuent directement par le conducteur au moyen de la commande A.

Essuie-vitre avant

A. commande de sélection de la cadence de balayage :

2 rapide (fortes précipitations),
1 normale (pluie modérée),
I intermittente (proportionnelle à la vitesse du véhicule),
0 arrêt,
↓ coup par coup (appuyez vers le bas).

Le balayage automatique de l'essuie-vitre n'est pas disponible pour l'instant sur 207CC.

Lave-vitre avant et lave-projecteurs

Tirez la commande d'essuie-vitre vers vous. Le lave-vitre puis l'essuie-vitre fonctionnent pendant une durée déterminée.

Les lave-projecteurs ne s'activent que lorsque les feux de croisement sont allumés.

En feux diurnes, pour activer les laves-projecteurs, positionnez la commande d'éclairage sur feux de croisement.

Sur les véhicules équipés de l'air conditionné automatique, toute action sur la commande de lave-vitre entraîne la fermeture momentanée de l'entrée d'air pour éviter l'odeur à l'intérieur de l'habitacle.

Position particulière de l'essuie-vitre avant

Dans la minute qui suit la coupure du contact, toute action sur la commande d'essuie-vitre positionne les balais en milieu de pare-brise.

Cette action permet aux balais d'être positionnés pour le parking hivernal.

Pour remettre les balais après intervention, mettez le contact et manoeuvrez la commande.

PLAFONNIER

A. Plafonnier

B. Lecteurs de carte

Plafonnier

Dans cette position, le plafonnier s'éclaire progressivement :

• au déverrouillage du véhicule,
• à l'extraction de la clé de contact,
• à l'ouverture d'une porte,
• à l'activation du bouton de verrouillage de la télécommande, afin de repérer votre véhicule.
  Il s'éteint progressivement :
• au verrouillage du véhicule,
• à la mise du contact,
• 30 secondes après la fermeture de la dernière porte.

Eteint en permanence.

Eclairage permanent.

Avec le mode «éclairage permanent», la durée d'allumage varie, suivant le contexte :

• contact coupé, environ dix minutes,
• en mode économie d'énergie, environ trente secondes,
• moteur tournant, sans limite.

Lecteurs de carte

Contact mis, actionnez l'interrupteur correspondant.

GÉNÉRALITÉ SUR LES SIÈGES ENFANTS

Préoccupation constante de PEUGEOT lors de la conception de votre véhicule, la sécurité de vos enfants dépend aussi de vous.

Pour vous assurer une sécurité optimale, veillez à respecter les consignes suivantes :

• conformément à la réglementation européenne, tous les enfants de moins de 12 ans ou d'une taille inférieure à un mètre cinquante doivent être transportés dans des sièges enfants homologués adaptés à leur poids, aux places équipées d'une ceinture de sécurité ou d'ancrages ISOFIX *
• statistiquement, les places plus sûres pour le transport des enfants sont les places arrière de votre véhicule,
• un enfant de moins de 9 kg doit obligatoirement être transporté en position «dos à la route» à l'avant comme à l'arrière.

PEUGEOT vous recommande de transporter les enfants en position :

• «dos à la route» jusqu'à 2 ans sur la place avant passager,
• «face à la route» à partir de 2 ans sur la place arrière latérale.

Pour plus de détails, voir § «Emplacement des sièges enfants attachés avec la ceinture de sécurité».

SIÈGE ENFANT À L'AVANT

«Dos à la route»

Lorsqu'un siège enfant «dos à la route» est installé en place passager avant, l'airbag passager doit être impérativement neutralisé. Sinon, l'enfant risquerait d'être gravement blessé ou tué lors du déploiement de l'airbag.

Lorsqu'un siège enfant «face à la route» est installé en place passager avant, réglez le siège du véhicule en position longitudinale intermédiaire dossier redressé et laissez l'airbag passager actif.

Position longitudinale intermédiaire

* Les règles de transport des enfants sont spécifiques à chaque pays. Consultez la législation en vigueur dans votre pays.

Airbag passager OFF

Reportez-vous aux prescriptions mentionnées sur l'étiquette figurant de chaque côté du pare-soleil passager.

PEUGEOT vous propose une gamme de sièges enfants référencés se fixant à l'aide d'une ceinture de sécurité trois points :

Groupe 0 : de la naissance à 10 kg Groupe 0+ : de la naissance à 13 kg

«RÖMER Baby-Safe Plus» S'installe dos à la route.

Groupes 2 et 3 : de 15 à 36 kg

Pour assurer la sécurité de votre enfant, neutralisez impérativement l'airbag frontal passager lorsque vous installez un siège enfant «dos à la route» sur le siège passager avant.

Sinon, l'enfant risquerait d'être gravement blessé ou tué lors du déploiement de l'airbag.

«KLIPPAN Optima» A partir de 6 ans (environ 22 kg), seule la réhausse est utilisée.

EMPLACEMENT DES SIÈGES ENFANTS ATTACHÉS AVEC LA CEINTURE DES SÉCURITÉ

Conformément à la réglementation européenne, ce tableau vous indique les possibilités d'installation des sièges enfants se fixant avec la ceinture de sécurité et homologués en universel (a) en fonction du poids de l'enfant et de la place dans le véhicule.

Place	Poids de l'enfant / âge indicatif
	Inférieur à 13 kg (groupes 0 (b) et 0+)Jusqu'à ≈ 1 an	De 9 à 18 kg (groupe 1)De 1 à ≈ 3 ans	De 15 à 25 kg (groupe 2)De 3 à ≈ 6 ans	De 22 à 36 kg (groupe 3)De 6 à ≈ 10 ans
Siège passager avant (c)- fixe- réglable en hauteur	UU(R)	UU(R)	UU(R)	UU(R)
Sièges arrière latéraux (d)	U	U	U	U

(a) Siège enfant universel : siège enfant pouvant s'installer dans tous les véhicules avec la ceinture de sécurité.
(b) Groupe 0 : de la naissance à 10 kg. Les nacelles et les lits «auto» ne peuvent pas être installés en place passager avant.
(c) Consultez la législation en vigueur dans votre pays, avant d'installer votre enfant à cette place.
(d) Pour installer un siège enfant, avancez le siège avant, puis redressez le dossier pour laisser suffisamment de place au siège enfant et aux jambes de l'enfant. Le siège avant peut alors être plus avancé que la position longitudinale intermédiaire.
U : place adaptée à l'installation d'un siège enfant s'attachant avec la ceinture de sécurité et homologué en universel «dos à la route» et/ou «face à la route».
U(R) : idem U, avec le siège du véhicule réglé dans sa position la plus haute.

! CONSEILS POUR LES SIÈGES ENFANTS

La mauvaise installation d'un siège enfant dans un véhicule compromet la protection de l'enfant en cas de collision.

Pensez à boucler les ceintures de sécurité ou le harnais des sièges enfant en limitant au maximum le jeu par rapport au corps de l'enfant, même pour les trajets de courte durée.

Pour l'installation du siège enfant avec la ceinture de sécurité, vérifiez que celle-ci est bien tendue sur le siège enfant et qu'elle maintient fermement le siège enfant sur le siège de votre véhicule. Si votre siège passager est réglable, avancez-le si nécessaire.

Pour une installation optimale du siège enfant «face à la route», vérifiez que son dossier est bien en appui sur le dossier du siège du véhicule et que l'appui-tête ne gène pas.

Si vous devez enlever l'appui-tête, assurez-vous qu'il est bien rangé ou attaché afin d'éviter qu'il ne se transforme en projectile en cas de freinage important.

Les enfants de moins de 10 ans ne doivent pas être transportés en position «face à la route» en place passager avant, sauf lorsque les places arrière sont déjà occupées par d'autres enfants ou si les sièges arrière sont inutilisables ou inexistants.

Neutralisez l'airbag passager dès qu'un siège enfant «dos à la route» est installé en place avant. Sinon, l'enfant risquerait d'être gravement blessé ou tué lors du déploiement de l'airbag.

Installation d'un rehausseur

La partie thoracique de la ceinture doit être positionnée sur l'épaule de l'enfant sans toucher le cou.

Vérifiez que la partie abdominale de la ceinture de sécurité passe bien sur les cuisses de l'enfant.

PEUGEOT vous recommande d'utiliser un rehausseur avec dossier, équipé d'un guide de ceinture au niveau de l'épaule.

Par sécurité, ne laissez pas :

• un ou plusieurs enfants seuls et sans surveillance dans un véhicule,
• un enfant ou un animal dans une voiture exposée au soleil, vitres fermées,
• les clés à la portée des enfants à l'intérieur du véhicule.

FIXATIONS «ISOFIX»

Votre véhicule a été homologué suivant la dernière réglementation ISOFIX.

Les sièges, représentés ci-dessous, sont équipés d'ancrages ISOFIX réglementaires :

Il s'agit de trois anneaux pour chaque assise :

- deux anneaux A, situés entre le dossier et l'assise du siège du véhicule, signalés par une étiquette,

- un anneau B, situé derrière le siège, appelé TOP TETHER pour la fixation de la sangle haute.

Ce système de fixation ISOFIX vous assure un montage fiable, solide et rapide, du siège enfant dans votre véhicule.

Les sièges enfants ISOFIX sont équipés de deux verrous qui viennent facilement s'ancrer sur les deux anneaux A.

Certains disposent également d'une sangle haute qui vient s'attacher sur l'anneau B.

Pour attacher cette sangle, levez l'appui-tête du siège du véhicule, puis passez le crochet entre ses tiges. Fixez ensuite le crochet sur l'anneau B, puis tendez la sangle haute.

La mauvaise installation d'un siège enfant dans un véhicule compromet la protection de l'enfant en cas de collision.

Pour connaître les sièges enfants ISOFIX s'installant dans votre véhicule, consultez le tableau récapitulatif pour l'emplacement des sièges enfants ISOFIX.

SIÈGE ENFANT ISOFIX RECOMMANDÉ PAR PEUGEOT ET HOMOLOGUÉ POUR VOTRE VÉHICULE

(classe de taille B1)

Groupe 1 : de 9 à 18 kg

S'installe uniquement «face à la route».

Est équipé d'une sangle haute à attacher sur l'anneau supérieur B, appelé TOP TETHER.

Trois positions d'inclinaison de la coque : assise, repos et allongée.

Réglez le siège avant du véhicule pour que les pieds de l'enfant ne touchent pas le dossier.

Ce siège enfant peut également être utilisé aux places non équipées d'ancrages ISOFIX. Dans ce cas, il est obligatoirement attaché au siège du véhicule par la ceinture de sécurité trois points.

Suivez les indications de montage du siège enfant portées dans la notice d'installation du fabricant du siège.

TABLEAU RÉCAPITULATIF POUR L'INSTALLATION DES SIÈGES ENFANTS ISOFIX

Conformément à la réglementation européenne, ce tableau vous indique les possibilités d'installation des sièges enfants ISOFIX aux places équipées d'ancrages ISOFIX dans le véhicule.

Pour les sièges enfants ISOFIX universels et semi-universels, la classe de taille ISOFIX du siège enfant, déterminée par une lettre entre A et G, est indiquée sur le siège enfant à côté du logo ISOFIX.

	Poids de l'enfant / âge indicatif
	Inférieur à 10 kg (groupe 0)Jusqu'à environ 6 mois		Inférieur à 10 kg (groupe 0)Inférieur à 13 kg (groupe 0+)Jusqu'à environ 1 an			De 9 à 18 kg (groupe 1)De 1 à 3 ans environ
Type de siège enfant ISOFIX	Nacelle*		«dos à la route»			«dos à la route»		«face à la route»
Classe de taille ISOFIX	F	G	C	D	E	C	D	A	B	B1
Sièges enfants ISOFIX universels et semi-universels pouvant être installés en place passager avant	X		IL-SU			IL-SU		IUFIL-SU

IUF : place adaptée à l'installation d'un siège Isofix Universel, «Face à la route» s'attachant avec la sangle haute «Top Tether».

IL-SU : place adaptée à l'installation d'un siège Isofix Semi-Universel soit :

- «dos à la route» équipé d'une sangle haute «Top Tether» ou d'une béquille,

- «face à la route» équipé d'une béquille.

Pour attacher la sangle haute «Top Tether», reportez-vous au paragraphe «Fixations Isofix».

X : place non adaptée à l'installation d'un siège ISOFIX de la classe de taille indiquée.

* Les nacelles et les lits «auto» ne peuvent pas être installés en place passager avant.

INDICATEURS DE DIRECTION

Dispositif de sélection des feux indicateurs de direction gauche ou droit pour signaler le changement de direction du véhicule.

Baissez la manette d'éclairage pour une manoeuvre vers la gauche.
Relevez la manette d'éclairage pour une manoeuvre vers la droite.

L'oubli du retrait des indicateurs de direction pendant plus de vingt secondes entraînera une augmentation du signal sonore lorsque la vitesse est supérieure à 60 km/h.

Fonction «autoroute»

Donnez une simple impulsion ve le haut ou vers le bas, sans passer le point de résistance ; les indicateurs de direction clignoteront trois fois.

Ce dispositif permet de lancer un appel d'urgence ou d'assistance vers les services de secours ou vers la plateforme PEUGEOT dédiée.

Pour plus de détails sur l'utilisation de cet équipement, reportez-vous au chapitre «Audio et télématique».

SIGNAL DE DÉTRESSE

Système d'alerte visuel par les feux indicateurs de direction pour prévenir les autres usagers de la route en cas de panne, de remorquage ou d'accident d'un véhicule.

Appuyez sur ce bouton, les feux indicateurs de direction clignotent. Il peut fonctionner contact coupé.

AVERTISSEUR SONORE

Système d'alerte sonore pour prévenir les autres usagers de la route d'un danger imminent.

Appuyez sur l'une des branches du volant.

Allumage automatique des de détresse

Lors d'un freinage d'urgence, en fonction de la décélération, les feux de détresse s'allument automatiquement.

Ils s'éteignent automatiquement à la première accélération.

Vous pouvez également les éteindre en appuyant sur le bouton.

feux

Utilisez uniquement et modérément l'avertisseur sonore dans les cas suivants :

• danger immédiat,
• dépassement de cycliste ou de piéton,
• approche d'endroit sans visibilité.

DÉTECTION DE SOUS- GONFLAGE

Système assurant le contrôle automatique de la pression des pneumatiques en roulant.

Des capteurs, montés dans chaque valve, déclenchent une alerte en cas de dysfonctionnement (vitesse supérieure à 20 km/h).

Le système de détection de sous-gonflage est une aide à la conduite qui ne remplace ni la vigilance, ni la responsabilité du conducteur.

Roue dégonflée

Un message apparaît sur l'écran multifonction, accompagné d'un signal sonore, pour localiser la roue concernée.

Contrôlez la pression des pneus le plus rapidement possible.

Ce contrôle doit être effectué à froid.

Roue crevée

Ce témoin et le témoin STOP s'allument au combiné, accompagnés d'un signal sonore et d'un message sur l'écran multifonction localisant la roue concernée.

Arrêtez-vous immédiatement en évitant toute manœuvre brusque avec le volant et les freins.

Changez la roue endommagée (crevée ou fortement dégonflée) et faites contrôler la pression des pneus dès que possible.

Capteur(s) non détecté(s) ou défaillant(s)

Un message apparaît sur l'écran multifonction, accompagné d'un signal sonore, pour localiser la ou les roue(s) non détectée(s) ou indiquer un défaut du système.

Consultez le réseau PEUGEOT ou un atelier qualifié, pour remplacer le(s) capteur(s) défaillant(s).

Ce message s'affiche également lorsque l'une des roues est éloignée du véhicule, en réparation ou lors du montage d'une (ou plusieurs) roue(s) non équipée(s) de capteur.

La roue de secours ne possède pas de capteur.

Toute réparation, changement de pneumatique sur une roue équipée de ce système doit être effectué par le réseau PEUGEOT ou un atelier qualifié.

Si lors d'un changement de pneumatique, vous installez une roue non détectée par votre véhicule (exemple : montage de pneus neige), vous devez faire réinitialiser le système par le réseau PEUGEOT ou un atelier qualifié.

Ce système ne dispense pas de faire contrôler régulièrement la pression des pneumatiques (voir chapitre «Caractéristiques techniques - § Éléments d'identification»), pour s'assurer que le comportement dynamique du véhicule demeure optimum et éviter une usure prématurée des pneumatiques, en particulier en cas de roulage sévérisé (forte charge, vitesse élevée).

Le contrôle de la pression de gon- flage des pneumatiques doit être effectué à froid, au moins tous les mois. Pensez à vérifier la pression de la roue de secours.

Le système de détection de sous-gonflage peut être passagèrement perturbé par des émissions radioélectriques de fréquence voisine.

SYSTÈMES D'ASSISTANCE AU FREINAGE \*

Ensemble de systèmes complémentaires pour vous aider à freiner en toute sécurité et de manière optimale dans les situations d'urgence :

• le système antiblocage des roues (ABS),
• le répartiteur électronique de freinage (REF),
• l'aide au freinage d'urgence (AFU).

Système antiblocage des roues et répartiteur électronique de freinage

Systèmes associés pour accroître la stabilité et la maniabilité de votre véhicule lors du freinage, en particulier sur revêtement dégradé ou glissant.

Anomalie de fonctionnement

L'allumage de ce témoin, accompagné d'un signal sonore et d'un message sur l'écran, indique un dysfonctionnement du e d'antiblocage pouvant provo- ne perte de contrôle du véhicule 1age.

L'allumage de ce témoin, cou- plés aux témoins STOP

ABS, accompagné d'un signal sonore et d'un message sur l'écran, indique un dysfonctionnement du répartiteur électronique pouvant provoquer une perte de contrôle du véhicule au freinage.

Arrêtez-vous impérativement dans les meilleures conditions de sécurité.

Dans les deux cas, consultez le réseau PEUGEOT ou un atelier qualifié.

Aide au freinage d'urgence

Système permettant, en cas d'urgence, d'atteindre plus vite la pression optimale de freinage, donc de réduire la distance d'arrêt.

Activation

Il se déclenche en fonction de la vitesse d'enfoncement de la pédale de frein.

Cela se traduit par une diminution de la résistance de la pédale et une augmentation de l'efficacité du freinage.

En cas de freinage d'urgence, appuyez très fortement sans jamais relâcher l'effort.

Activation

Le système d'antiblocage intervient automatiquement, lorsqu'il y a risque de blocage des roues.

Le fonctionnement normal du système ABS peut se manifester par de légères vibrations sur la pédale de frein.

En cas de changement de roues (pneumatiques et jantes), veillez à ce qu'elles soient conformes aux prescriptions du constructeur.

En cas de freinage d'urgence, appuyez très fortement sans jamais relâcher l'effort.

* Suivant destination.

SYSTÈMES DE CONTRÔLE DE LA TRAJECTOIRE

Antipatinage de roue (ASR) et contrôle dynamique de stabilité (ESP)

L'antipatinage de roue optimise la motricité, afin d'éviter le patinage des roues, en agissant sur les freins des roues motrices et sur le moteur.

Le contrôle dynamique de stabilité agit sur le frein d'une ou plusieurs roues et sur le moteur pour inscrire le véhicule dans la trajectoire souhaitée par le conducteur, dans la limite des lois de la physique.

Activation

Ces systèmes sont automatiquement activés à chaque démarrage du véhicule.

En cas de problème d'adhérence ou de trajectoire, ces systèmes se mettent en marche.

Ceci est signalé par le clignotement de ce témoin au combiné.

Neutralisation

Dans des conditions exceptionnelles (démarrage du véhicule embourbé, immobilisé dans la neige, sur sol meuble...), il peut s'avérer utile de neutraliser les systèmes ASR et ESP pour faire patiner les roues et retrouver de l'adhérence.

Appuyez sur le bouton «ESP OFF», situé au milieu de la planche de bord.

L'allumage de ce témoin au combiné et du voyant du bouton indique la neutralisation des systèmes ASR et ESP.

Réactivation

Ces systèmes se réactivent automatiquement après chaque coupure de contact ou à partir de 50 km/h.

Appuyez de nouveau sur le bouton «ESP OFF» pour les réactiver manuellement.

Anomalie de fonctionnement

L'allumage de ce témoin, accompagné d'un signal sonore et d'un message sur l'écran multifonction, indique un dys-

fonctionnement de ces systèmes.

Faites vérifier par le réseau PEUGEOT.

Les systèmes ASR/ESP offrent un surcroît de sécurité en conduite normale, mais ne doivent pas inciter le conducteur à prendre des risques supplémentaires ou à rouler à des vitesses trop élevées.

Le fonctionnement de ces systèmes est assuré sous réserve du respect des préconisations du constructeur, concernant les roues (pneumatiques et jantes), les composants de freinage, les composants électroniques et les procédures de montage et d'intervention du réseau PEUGEOT.

Après un choc, faites vérifier ces systèmes par le réseau PEUGEOT.

SÉCURITÉ

Système protégeant, en cas de retournement du véhicule, l'ensemble des occupants attachés avec la ceinture de sécurité.

Les arceaux sont intégrés derrière le dossier de la banquette arrière. Ceux-ci sont repérés par l'inscription «Rollover Protection».

Ils se déploient simultanément en cas de retournement du véhicule.

Anomalie de fonctionnement

Si ce témoin s'allume au combiné, accompagné d'un signal sonore et d'un message sur l'écran multifonction, consultez le réseau PEUGEOT ou un atelier qualifié, pour vérification du système.

Afin de garantir le bon fonctionnement et le déploiement des arceaux en cas de détection de retournement, il est nécessaire :

• qu'aucun accessoire non référencé par PEUGEOT ne soit en contact ou fixé sur eux,
• qu'aucun objet ne vienne bloquer ou freiner leur course,
• que la zone au-dessus d'eux soit libre de tout objet.

CEINTURES DE SÉCURITÉARCEAUX D

Ceintures de sécurité avant

Les ceintures de sécurité avant sont équipées d'un système de prétension pyrotechnique et de limiteur d'effort.

Ce système améliore la sécurité aux places avant, lors des chocs frontaux. Selon l'importance du choc, le système de prétension pyrotechnique tend instantanément les ceintures et les plaque sur le corps des occupants.

Les ceintures à prétension pyrotechnique sont actives, lorsque le contact est mis.

Le limiteur d'effort atténue la pression de la ceinture contre le thorax de l'occupant. Sa protection est ainsi améliorée.

Verrouillage

Tirez la sangle, puis insérez le pêne dans la boucle.
Vérifiez le verrouillage en effectuant un essai de traction sur la sangle.

Déverrouillage

Appuyez sur le bouton rouge de la boucle.

débouclage de ceinture

A la mise du contact, ce témoin s'allume au combiné lorsque le conducteur * et/ou le passager avant n'a pas bouclé sa ceinture.

A partir d'environ 20 km/h et pendant deux minutes, ce témoin clignote accompagné d'un signal sonore croissant. Passées ces deux minutes, ce témoin reste allumé tant que le conducteur * et/ou le passager avant ne boucle pas sa ceinture.

Barrette des témoins de non-bouclage / débouclage de ceinture

1. Témoin de ceinture avant gauche.
2. Témoin de ceinture avant droite.

Dans la barrette centrale, le témoin correspondant 1 ou 2 s'allume en rouge, si la ceinture n'est pas bouclée ou est débouclée.

Témoin de r'oeinturagée sécurité arrière

Les places arrière sont équipées de deux ceintures à enrouleur, dotées chacune de trois points d'ancrage.

Verrouillage

Tirez la sangle, puis insérez le pêne dans la boucle.
Vérifiez le verrouillage en effectuant un essai de traction sur la sangle.

Déverrouillage

Appuyez sur le bouton rouge de la boucle.

* Suivant destination.

Le conducteur doit s'assurer les passagers utilisent correctement les ceintures de sécurité et qu'ils sont tous bien attachés avant de rouler.

Quelle que soit votre place dans le véhicule, mettez toujours votre ceinture de sécurité, même pour des trajets de courte durée.

Ne pas inverser les boucles de ceinture, car celles-ci ne rempliraient pas entièrement leur rôle.

Les ceintures de sécurité sont équipées d'un enrouleur permettant l'ajustement automatique de la longueur de sangle à votre morphologie. Le rangement de la ceinture s'effectue automatiquement lorsque celle-ci n'est pas utilisée.

Avant et après utilisation, assurez-vous que la ceinture est correctement enroulée.

La partie basse de la sangle doit être positionnée le plus bas possible sur le bassin.

La partie haute doit être positionnée dans le creux de l'épaule.

Les enrouleurs sont équipés d'un dispositif de blocage automatique lors d'une collision, d'un freinage d'urgence ou du retournement du véhicule. Vous pouvez débloquer le dispositif en tirant fermement sur la sangle et en la relâchant pour qu'elle se rembobine légèrement.

Pour être efficace, une ceinture de sécurité :

• doit être tendue au plus près du corps,
• doit être tirée devant vous par un mouvement régulier, en vérifiant qu'elle ne se vrille pas,
• ne doit maintenir qu'une seule personne,
• ne doit pas porter de trace de cou-pure ou d'effilochage,
• ne doit pas être transformée ou modifiée afin de ne pas altérer sa performance.

En raison des prescriptions de sécurité en vigueur, pour toute intervention sur votre véhicule, adressez vous à un atelier qualifié disposant de la compétence et du matériel adapté, ce que le réseau PEUGEOT est en mesure de vous apporter.

Faites vérifier périodiquement vos ceintures par le réseau PEUGEOT ou par un atelier qualifié et, particulièrement si les sangles présentent des traces de détérioration.

Nettoyez les sangles de ceinture avec de l'eau savonneuse ou un produit nettoyant textile, vendu dans le réseau PEUGEOT.

Après rabattement ou déplacement d'un siège ou d'une banquette arrière, assurez-vous que la ceinture est correctement positionnée et enroulée.

Recommandations pour les enfants

Utilisez un siège enfant adapté, si le passager a moins de 12 ans ou mesure moins d'un mètre cinquante.

N'utilisez jamais la même ceinture pour attacher plusieurs personnes.

Ne transportez jamais un enfant sur vos genoux.

En cas de choc

En fonction de la nature et de l'importance des chocs, le dispositif pyrotechnique peut se déclencher avant et indépendamment du déploiement des airbags. Le déclenchement des prétensionneurs s'accompagne d'un léger dégagement de fumée inoffensive et d'un bruit, dus à l'activation de la cartouche pyrotechnique intégrée au système.

Dans tous les cas, le témoin d'airbag s'allume.

Après un choc, faites vérifier et éventuellement remplacer le système des ceintures de sécurité par le réseau PEUGEOT ou par un atelier qualifié.

AIRBAGS

Les airbags ont été conçus pour optimiser la sécurité des occupants en cas de collisions violentes. Ceux-ci complètent l'action des ceintures de sécurité équipées de limiteur d'effort.

Dans ce cas, les détecteurs électroniques enregistrent et analysent les chocs frontaux et latéraux subis dans les zones de détection de choc :

• en cas de choc violent, les airbags se déploient instantanément et protègent les occupants du véhicule ; aussitôt après le choc, les airbags se dégonflent rapidement afin de ne gêner ni la visibilité, ni la sortie éventuelle des occupants,
• en cas de choc peu violent, d'impact sur la face arrière et dans certaines conditions de retournement, les airbags ne se déploieront pas ; seule la ceinture de sécurité suffit à assurer une protection optimale dans ces situations.

Les airbags ne fonctionnent pas contact coupé.

Cet équipement ne fonctionne qu'une seule fois. Si un second choc survient (lors du même accident ou d'un autre accident), l'airbag ne fonctionnera pas.

Zones de détection de choc

A. Zone d'impact frontal.
B. Zone d'impact latéral.

Le déclenchement du ou des airbags s'accompagne d'un léger dégagement de fumée inoffensive et d'un bruit, dus à l'activation de la cartouche pyrotechnique intégrée au système.

Cette fumée n'est pas nocive, mais peut se révéler irritante pour des personnes sensibles.

Le bruit de la détonation peut entraîner une légère diminution de la capacité auditive pendant un bref laps de temps.

Airbags frontaux

Système protégeant, en cas de choc frontal violent, le conducteur et le passager avant afin de limiter les risques de traumatisme à la tête et au buste.

Pour le conducteur, il est intégré au centre du volant ; pour le passager avant, dans la planche de bord au-dessus de la boîte à gants.

Ils se déclenchent simultanément, sauf si l'airbag frontal passager est neutralisé, en cas de choc frontal violent appliqué sur tout ou partie de la zone d'impact frontal A, suivant l'axe longitudinal du véhicule dans un plan horizontal et de sens avant vers arrière du véhicule.

L'airbag frontal s'interpose entre l'occupant avant du véhicule et la planche de bord pour amortir sa projection en avant.

Neutralisation

Seul l'airbag frontal passager peut être neutralisé :

contact coupé, introduisez la clé dans la commande de neutralisation de l'airbag passager 1,
tournez-la en position «OFF», puis, retirez-la en maintenant cette position.

Pour assurer la sécurité de votre enfant, neutralisez impérativement l'airbag passager lorsque vous installez un siège enfant «dos à la route» sur le siège passager avant.

Sinon, l'enfant risquerait d'être gravement blessé ou tué lors du déploiement de l'airbag.

Anomalie de fonctionnement

Si ce témoin s'allume au combiné, accompagné d'un signal sonore et d'un message sur l'écran multifonction, consultez le réseau PEUGEOT ou un

atelier qualifié pour vérification du système. Les airbags pourraient ne plus se déclencher en cas de choc violent.

Dès que vous retirez le siège enfant, tournez la commande 1 en position «ON» pour activer de nouveau l'airbag et assurer ainsi la sécurité de votre passager avant en cas de choc.

Si les deux témoins d'airbags s'allument en permanence, n'installez pas de siège enfant «dos à la route» en place passager avant.

Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.

En fonction de votre version, ce témoin s'allume, soit au combiné, soit dans la barrette centrale, contact mis et pendant toute la durée de la neutralisation.

Airbag genoux \*

Système protégeant, en cas de choc frontal violent, les genoux du conducteur.

Cet airbag est intégré dans la planche de bord sous la colonne de direction.

Il se déclenche simultanément avec les airbags frontaux.

* Suivant destination.

Airbags latéraux

Système protégeant, en cas de choc latéral violent, le conducteur et le passager avant afin de limiter les risques de traumatisme au thorax.

Chaque airbag latéral est intégré dans l'armature du dossier de siège avant, côté porte.

Il se déclenche unilatéralement en cas de choc latéral violent appliqué sur tout ou partie de la zone d'impact latéral B, s'exerçant perpendiculairement à l'axe longitudinal du véhicule dans un plan horizontal et de sens extérieur vers intérieur du véhicule.

L'airbag latéral s'interpose entre l'occupant avant du véhicule et le panneau de porte correspondant.

Zones de détection de choc

A. Zone d'impact frontal.
B. Zone d'impact latéral.

Lors d'un choc ou d'un accrochage léger sur le côté du véhicule ou en cas de tonneaux, l'airbag peut ne pas se déclencher.

Lors d'une collision arrière ou frontale, l'airbag ne se déclenche pas.

Anomalie de fonctionnement

Si ce témoin s'allume au combiné, accompagné d'un signal sonore et d'un message sur l'écran, consultez le réseau

PEUGEOT ou un atelier qualifié pour vérification du système. Les airbags pourraient ne plus se déclencher en cas de choc violent.

Pour que les airbags soient pleinement efficaces, respectez les règles de sécurité suivantes :

Adoptez une position assise normale et verticale.

Attachez-vous dans votre siège et positionnez correctement la ceinture de sécurité.

Ne laissez rien s'interposer entre les occupants et les airbags (enfant, animal, objet...). Cela pourrait entraver le fonctionnement des airbags ou blesser les occupants.

Après un accident ou le vol du véhicule, faites vérifier les systèmes d'airbags.

Toute intervention sur les systèmes d'airbags doit être réalisée exclusivement dans le réseau PEUGEOT ou dans un atelier qualifié.

Même en observant toutes les précautions évoquées, un risque de blessures ou de légères brûlures à la tête, au buste ou aux bras, lors du déclenchement d'un airbag n'est pas exclu. En effet, le sac se gonfle de façon quasi-instantanée (quelques millisecondes) puis, se dégonfle dans le même temps en évacuant les gaz chauds par des orifices prévus à cet effet.

Airbags frontaux

Ne conduisez pas en tenant le volant par ses branches ou en laissant les mains sur le moyeu central du volant.

Ne posez pas les pieds sur la planche de bord, côté passager.

Dans la mesure du possible, ne fumez pas, car le déploiement des airbags peut occasionner des brûlures ou des risques de blessures dus à la cigarette ou à la pipe.

Ne démontez, percez ou soumettez jamais le volant à des coups violents.

Airbag genoux \*

N'approchez pas plus que nécessaire les genoux du volant.

Airbags latéraux

Recouvrez les sièges uniquement avec des housses homologuées, compatibles avec le déclenchement des airbags latéraux. Pour connaître la gamme de housses adaptées à votre véhicule, vous pouvez consulter le réseau PEUGEOT (voir chapitre «Informations pratiques - § Accessoires»).

Ne fixez ou ne collez rien sur les dossiers des sièges, cela pourrait occasionner des blessures au thorax ou au bras lors du déploiement de l'airbag latéral.

N'approchez pas plus que nécessaire le buste de la porte.

FREIN DE STATIONNEMENT

Tirez à fond le levier de frein de stationnement pour immobiliser votre véhicule.

Déverrouillage

Tirez légèrement le levier de frein de stationnement, appuyez sur le bouton de déverrouillage puis abaissez à fond le levier.

Véhicule roulant, l'allumage de ce témoin et du témoin STOP, accompagné d'un signal sonore et d'un message sur l'écran multifonction, indique que le frein est resté serré ou qu'il est mal desserré.

! Lors d'un stationnement dans une pente, braquez vos roues pour les caler contre le trottoir, serrez le frein de stationnement et engagez une vitesse.

BOÎTE MANUELLE 6 VITESSES

Passage de la 5 ème ou de la 6 ème vitesse

Déplacez complètement le levier de vitesses vers la droite pour bien engager la 5 ème ou la 6 ème vitesse.

Passage de la marche arrière

Soulevez la bague sous le pommeau et déplacez le levier de vitesses vers la gauche, puis vers l'avant.

! Engagez uniquement la marche arrière, véhicule à l'arrêt, moteur au ralenti.

Par sécurité et pour faciliter le dé-marrage du moteur :

- sélectionnez toujours le point mort,

- appuyez sur la pédale d'embrayage.

INDICATEUR DE CHANGEMENT DE RAPPORT \*

Système permettant de réduire la consommation de carburant en préconisant un changement de rapport supérieur sur les véhicules équipés de boîte de vitesses manuelle.

Fonctionnement

Le système n'intervient que dans le cadre d'une conduite économique.

Selon la situation de conduite et l'équipement de votre véhicule, le système peut vous préconiser de sauter un ou plusieurs rapports. Vous pouvez suivre cette indication sans passer par les rapports intermédiaires.

Les préconisations d'engagement de rapport ne doivent pas être considérées comme obligatoires. En effet, la configuration de la route, la densité de la circulation ou la sécurité restent des éléments déterminants dans le choix du rapport optimal. Le conducteur garde donc la responsabilité de suivre ou non les indications du système.

Cette fonction ne peut pas être désactivée.

* Suivant motorisation.

Exemple :

- Vous êtes sur le troisième rapport.

- Vous appuyez de façon modérée sur la pédale d'accélérateur.

- Le système peut vous proposer, le cas échéant, d'engager un rapport supérieur.

L'information apparaît sous la forme d'une flèche dans l'afficheur du combiné.

Suivant l'équipement de votre véhicule, celle-ci peut être accompagnée du rapport préconisé.

En cas de conduite sollicitant particulièrement les performances du moteur (appui fort sur la pédale d'accélérateur, par exemple, pour effectuer un dépassement...), le système ne préconisera pas de changement de rapport.

Le système ne propose en aucun cas :

• d'engager le premier rapport,
• d'engager la marche arrière,
• de rétrograder.

BOÎTE DE VITESSES AUTOMATIQUE

Boîte de vitesses automatique à quatre vitesses offrant, au choix, le confort de l'automatisme intégral, enrichi des programmes sport et neige, ou le passage manuel des vitesses.

Quatre modes de conduite vous sont donc proposés :

• le fonctionnement automatique pour la gestion électronique des vitesses par la boîte,
• le programme sport pour vous donner un style de conduite plus dynamique,
• le programme neige pour améliorer la conduite en cas de mauvaise adhérence,
• le fonctionnement manuel pour le passage séquentiel des vitesses par le conducteur.

Platine de la boîte de vitesses

• Immobilisation du véhicule, frein de stationnement serré ou desserré.
• Démarrage du moteur.

R. Marche arrière.

• Manoeuvres de recul, véhicule à l'arrêt, moteur au ralenti.
  N. Point mort.

• Immobilisation du véhicule, frein de stationnement serré.

• Démarrage du moteur.
  D. Fonctionnement automatique.

M + / -. Fonctionnement manuel avec passage séquentiel des quatre vitesses.

Donnez une impulsion vers l'avant pour augmenter les rapports. ou
Donnez une impulsion vers l'arrière pour diminuer les rapports.

Affichages au combiné

Lorsque vous déplacez le levier dans la grille pour sélectionner une position, le témoin correspondant s'affiche au combiné.

P. Parking (Stationnement).

R. Reverse (Marche arrière).
N. Neutral (Point mort).
D. Drive (Conduite automatique).

S. Programme sport.
*. Programme neige.

1 2 3 4. Rapports engagés en fonctionnement manuel.

- Valeur invalide en fonctionnement manuel.

Pied sur le frein

Appuyez sur la pédale de frein, lorsque ce témoin s'affiche au combiné (ex : démarrage du moteur).

Démarrage du véhicule

Serrez le frein de stationnement.
Sélectionnez la position P ou N.
Démarrez le moteur.
Dans le cas contraire, un signal sonore retentit, accompagné d'un message sur l'écran multifonction.
^18 Moteur tournant, appuyez sur la pé-dale de frein.
Desserrez le frein de stationnement.
Sélectionnez la position R, D ou M.
Relâchez progressivement la péda-le de frein.
Le véhicule se déplace aussitôt.

Si en allure de marche, la position N est engagée par inadvertance, laissez le moteur ralentir, puis engagez la position D pour accélérer.
! Lorsque le moteur tourne au ralenti, freins desserrés, si la position R, D ou M est sélectionnée, le véhicule se déplace même sans intervention sur l'accélérateur.

Moteur tournant, ne laissez jamais des enfants sans surveillance à l'intérieur du véhicule.

Moteur tournant, en cas d'opération d'entretien, serrez le frein de stationnement et sélectionnez la position P.

Fonctionnement automatique

Sélectionnez la position D pour le passage automatique des quatre vitesses.

La boîte de vitesses fonctionne alors en mode auto-adaptatif, sans intervention du conducteur. Elle sélectionne en permanence le rapport de vitesse le mieux adapté au style de conduite, au profil de la route et à la charge du véhicule.

Pour obtenir une accélération maximale sans toucher au levier, appuyez à fond sur la pédale d'accélérateur (kick down). La boîte de vitesses rétrograde automatiquement ou maintient le rapport sélectionné jusqu'au régime maximum du moteur.

Lors du freinage, la boîte de vitesses rétrograde automatiquement afin d'offrir un frein moteur efficace.

Lorsque vous relevez le pied brusquement de l'accélérateur, la boîte de vitesses ne passera pas au rapport supérieur, afin d'améliorer la sécurité.

Ne sélectionnez jamais la position N lorsque le véhicule roule.

Ne sélectionnez jamais les positions P ou R, tant que le véhicule n'est pas complètement immobilisé.

Programmes sport et neige

Ces deux programmes spécifiques complètent le fonctionnement automatique dans des cas d'utilisation bien particuliers.

Programme sport «S»

Appuyez sur le bouton «S», une fois le moteur démarré.

La boîte de vitesses privilégie automatiquement un style de conduite dynamique.

S apparaît au combiné.

Programme neige « ✱ »

Appuyez sur le bouton «», une fois le moteur démarré.

La boîte de vitesses s'adapte à la conduite sur routes glissantes.

Ce programme facilite les démarrages et la motricité lorsque les conditions d'adhérence sont faibles.

* apparaît au combiné.

Retour au fonctionnement automatique

A tout moment, appuyez à nouveau sur le bouton sélectionné pour quitter le programme engagé et revenir en mode auto-adaptatif.

Fonctionnement manuel

Sélectionnez la position M pour le passage séquentiel des quatre vitesses.
Poussez le levier vers le signe + pour passer à la vitesse supérieure.
Tirez le levier vers le signe - pour passer à la vitesse inférieure.

Le passage d'une vitesse à une autre est réalisé uniquement si les conditions de vitesse véhicule et de régime moteur le permettent ; sinon, les lois du fonctionnement automatique s'imposeront momentanément.

D disparaît et les rapports engagés apparaissent successivement au combiné.

En sous-régime ou en sur-régime, le rapport de vitesse

sélectionné clignote pendant quelques secondes, puis le rapport réellement engagé s'affiche.

Le passage de la position D (automatique) à la position M (manuel) peut s'effectuer à tout moment.

A l'arrêt ou à très basse vitesse, la boîte de vitesses sélectionne automatiquement la vitesse M1.

En fonctionnement manuel, les programmes sport et neige sont inopérants.

Valeur invalide en fonctionnement manuel

Ce symbole s'affiche si un rapport est mal engagé (sélecteur entre deux positions).

Arrêt du véhicule

Avant de couper le moteur, vous pouvez passer en position P ou N pour être au point mort.

Dans les deux cas, serrez le frein de stationnement pour immobiliser le véhicule.

Si le levier n'est pas en position P, à l'ouverture de la porte conducteur ou 45 secondes environ après la coupure du contact, un message apparaît sur l'écran multifonction.
Repositionnez le levier en position P ; le message disparaît.

Anomalie de fonctionnement

Contact mis, l'allumage de ce témoin, accompagné d'un signal sonore et d'un message sur l'écran multifonction, indiquent un dysfonctionnement de la boîte de vitesses.

Dans ce cas, celle-ci passe en mode secours en se bloquant sur le 3ème rapport. Vous pouvez alors ressentir un choc important en passant de P à R et de N à R. Ce choc est sans risque pour la boîte de vitesses.

Ne dépassez pas la vitesse de 100 km/h dans la limite de la réglementation locale.

Consultez rapidement le réseau PEUGEOT ou un atelier qualifié.

! Vous risquez de détériorer la boîte de vitesses :

• si vous appuyez en même temps sur les pédales d'accélérateur et de frein,
• si vous forcez, en cas de panne batterie, le passage du levier de la position P à une autre.

Afin de limiter la consommation de carburant lors d'un arrêt prolongé moteur tournant (embouteillage...), positionnez le levier de vitesses sur N et serrez le frein de stationnement.

LIMITEUR DE VITESSE

Système empêchant le dépassement de la vitesse du véhicule à la valeur programmée par le conducteur.

Vitesse limite atteinte, la pédale d'accélérateur ne produit plus d'effet.

La mise en marche du limiteur est manuelle : celle-ci nécessite une vitesse programmée d'au moins 30 km/h.

La mise à l'arrêt du limiteur est obtenue par action manuelle sur la commande.

En appuyant fortement sur la pédale d'accélérateur, il est possible de dépasser momentanément la vitesse programmée.

Pour revenir à la vitesse programmée, il suffit de descendre à une vitesse inférieure à la vitesse programmée.

La valeur de vitesse programmée reste en mémoire à la coupure du contact.

Commandes sous-volant

Les commandes de ce système sont re-groupées sur la manette A.

1. Molette de sélection du mode limiteur
2. Touche de diminution de la valeur
3. Touche d'augmentation de la valeur
4. Touche de marche/arrêt de la limitation

Affichages au combiné

Les informations programmées sont re-groupées sur l'afficheur du combiné.

1. Indication de marche/arrêt de la
   limitation
2. Indication de sélection du mode limiteur
3. Valeur de la vitesse programmée

Le limiteur ne peut, en aucun cas, remplacer le respect des limitations de vitesse, ni la vigilance, ni la responsabilité du conducteur.

Réglez la valeur de vitesse en appuyant sur la touche 2 ou 3 (ex : 110 km/h).
Vous pouvez ensuite modifier la vitesse programmée à l'aide des touches 2 et 3 :
- de + ou - 1 km/h = appui court,
- de + ou - 5 km/h = appui long,
- par pas de + ou - 5 km/h = appui maintenu.
- Mettez en marche le limiteur en appuyant sur la touche 4.
F Arrêtez le limiteur en appuyant sur la touche 4 : l'afficheur confirme l'arrêt (OFF).
Remettez en marche le limiteur en appuyant de nouveau sur la touche 4.

Dépassement de la vitesse programmée

Un appui sur la pédale d'accélérateur pour dépasser la vitesse programmée sera sans effet, sauf si vous appuyez fortement sur la pédale et dépassez le point de résistance.

Le limiteur se neutralise momentanément et la vitesse programmée qui reste affichée clignote.

Le retour à la vitesse programmée, par décélération volontaire ou non du véhicule, annule automatiquement le clignotement.

Retour à la conduite normale

Tournez la molette 1 en position «0» : le mode limiteur est désélectionné. L'affichage revient au totalisateur kilométrique.

Anomalie de fonctionnement

En cas de dysfonctionnement du limiteur, la vitesse s'efface entraînant le clignotement des tirets. Consultez le réseau PEUGEOT ou un atelier qualifié pour vérification du système.

En cas de forte descente, le limiteur de vitesse ne pourra pas empêcher le véhicule de dépasser la vitesse programmée.

Pour éviter tout risque de blocage des pédales :

• veillez au bon positionnement du surtapis,
• ne superposez jamais plusieurs surtapis.

RÉGULATEUR DE VITESSE

Système maintenant automatiquement la vitesse du véhicule à la valeur programmée par le conducteur, sans action sur la pédale d'accélérateur.

La mise en marche du régulateur est manuelle : celle-ci nécessite une vitesse minimale du véhicule de 40 km/h, ainsi que l'engagement :

- du quatrième rapport en boîte manuelle,

- en conduite séquentielle, du deuxième rapport avec la boîte de vitesses automatique,

- de la position D en boîte de vitesses automatique.

La mise à l'arrêt du régulateur est obtenue par action manuelle ou par action sur les pédales de frein ou d'embrayage ou en cas de déclenchement du système ESP pour des raisons de sécurité.

En appuyant sur la pédale d'accélérateur, il est possible de dépasser momentanément la vitesse programmée.

Pour revenir à la vitesse programmée, il suffit alors de relâcher la pédale d'accélérateur.

La coupure du contact annule toute valeur de vitesse programmée.

Commandes sous-volant

Les commandes de ce système sont re-groupées sur la manette A.

1. Molette de sélection du mode régulateur
2. Touche de diminution de la valeur
3. Touche d'augmentation de la valeur
4. Touche d'arrêt / reprise de la régulation

Affichages au combiné

Les informations programmées sont re-groupées sur l'afficheur du combiné.

1. Indication d'arrêt / reprise de la régulation
2. Indication de sélection du mode régulateur
3. Valeur de la vitesse programmée

Le régulateur ne peut, en aucun cas, remplacer le respect des limitations de vitesse, ni la vigilance, ni la responsabilité du conducteur. Il est recommandé de toujours garder les pieds à proximité des pédales.

Tournez la molette 1 en position «CRUISE» : la sélection du mode régulateur est réalisée, sans qu'il soit mis en marche (OFF).
Réglez la vitesse programmée en accélérant jusqu'à la vitesse désirée, puis appuyez sur la touche 2 ou 3 (ex : 110 km/h).

Vous pouvez ensuite modifier la vitesse programmée à l'aide des touches 2 et 3 :

• de + ou - 1 km/h = appui court,
• de + ou - 5 km/h = appui long,
• par pas de + ou - 5 km/h = appui maintenu.

Arrêtez le régulateur en appuyant sur la touche 4 : l'afficheur confirme l'arrêt (OFF).
Remettez en marche le régulateur en appuyant de nouveau sur la touche 4.

Dépassement de la vitesse programmée

Le dépassement volontaire ou non de la vitesse programmée entraîne son clignotement sur l'afficheur.

Le retour à la vitesse programmée, par décélération volontaire ou non du véhicule, annule automatiquement le clignotement.

Retour à la conduite normale

Tournez la molette 1 en position «0» : le mode régulateur est désélectionné. L'affichage revient au totalisateur kilo-métrique.

Anomalie de fonctionnement

En cas de dysfonctionnement du régulateur, la vitesse s'efface entraînant le clignotement des tirets. Consultez le réseau PEUGEOT ou un atelier qualifié pour vérification du système.

Lorsque la régulation est en marche, soyez vigilant si vous maintenez appuyée l'une des touches de modification de la vitesse programmée : cela peut entraîner un changement très rapide de la vitesse de votre véhicule.

Ne pas utiliser le régulateur de vitesse sur route glissante ou en circulation dense.

En cas de forte descente, le régulateur de vitesse ne pourra pas empêcher le véhicule de dépasser la vitesse programmée.

Pour éviter tout risque de blocage des pédales :

• veillez au bon positionnement du surtapis,
• ne superposez jamais plusieurs surtapis.

AIDE GRAPHIQUE ET SONORE AU STATIONNEMENT ARRIÈRE

Système constitué de quatre capteurs de proximité, installés dans le parechocs arrière.

Il détecte tout obstacle (personne, véhicule, arbre, barrière...) situé derrière le véhicule, mais il ne pourra pas détecter les obstacles situés juste sous le parechocs.

Un objet, tel qu'un piquet, une balise de chantier ou tout autre objet similaire peut être détecté au début de la manoeuvre, mais peut ne plus l'être quand le véhicule arrive à proximité.

La mise en marche de l'aide au stationnement est obtenue par l'enclenchement de la marche arrière.

Elle est accompagnée d'un signal sonore.

L'information de proximité est donnée par :

• un signal sonore, d'autant plus rapide que le véhicule se rapproche de l'obstacle,
• un graphique sur l'écran multifonction*, avec des pavés de plus en plus proches du véhicule.

Lorsque la distance «arrière véhicule/obstacle» est inférieure à trente centimètres environ, le signal sonore devient continu et le symbole «Danger» apparaît en fonction de l'écran multifonction.

La mise à l'arrêt de l'aide au stationnement est obtenue par le passage au point mort du levier de vitesses.

Le système d'aide au stationnement ne peut, en aucun cas, remplacer la vigilance et la responsabilité du conducteur.

* Suivant version.

Neutralisation / Activation de l'aide au stationnement arrière

La neutralisation ou l'activation de la fonction s'effectue en passant par le menu de configuration du véhicule.

L'état de la fonction est mémorisé à la coupure du contact.

Pour plus de détails sur l'accès au menu de l'aide au stationnement, reportez-vous au chapitre consacré au paramétrage des équipements de votre véhicule.

La fonction sera neutralisée automatiquement en cas d'attelage d'une remorque ou de montage d'un porte-vélo (véhicule équipé d'un attelage ou d'un porte-vélo recommandé par PEUGEOT).

Anomalie de fonctionnement

En cas de dysfonctionnement du système, au passage de la marche arrière, ce témoin s'affiche au combiné et/ou un message apparaît sur l'écran, accompagné d'un signal sonore (bip court).

Consultez le réseau PEUGEOT ou un atelier qualifié.

Par mauvais temps ou par temps hivernal, assurez-vous que les capteurs ne sont pas recouverts par de la boue, du givre ou de la neige. Au passage de la marche arrière, un signal sonore (bip long) vous indique que les capteurs peuvent être sales.

Lorsque le véhicule roule à une vitesse inférieure à 10 km/h, certaines sources sonores (moto, camion, marteau-piqueur...) peuvent déclencher les signaux sonores d'aide au stationnement.

PEUGEOT & TOTAL

PARTENAIRES DANS LA PERFORMANCE ET LA RÉDUCTION DE CONSOMMATION DE CARBURANT

L'innovation au service de la performance

Les équipes de Recherche et de Développement TOTAL élaborent pour PEUGEOT des lubrifiants répondant aux dernières innovations techniques des véhicules PEUGEOT.

C'est pour vous l'assurance d'obtenir les meilleures performances et une durée de vie maximale du moteur.

Réduction des émissions polluantes

Les lubrifiants TOTAL sont formulés pour optimiser le rendement des motorisations et la protection des systèmes de post-traitement. Il est crucial de respecter les consignes d'entretien PEUGEOT pour en assurer le bon fonctionnement.

Dispositif de protection et d'accès aux organes du moteur pour la vérification des différents niveaux.

Ouverture

Ouvrez la porte avant gauche.

Tirez la commande intérieure A, située en bas de l'encadrement de la porte.

Poussez vers la gauche la commande extérieure B et soulevez le capot.

Déclippez la béquille C de son logement.

Fixez la béquille dans un des deux crans pour maintenir le capot ouvert.

Sortez la béquille du cran de maintien.
Clippez la béquille dans son logement.
Abaissez le capot et lâchez-le en fin de course.
Tirez sur le capot pour vérifier son bon verrouillage.

L'implantation de la commande intérieure empêche toute ouverture, tant que la porte avant gauche est fermée.

Moteur chaud, manipulez avec précaution la commande extérieure et la béquille de capot (risque de brûlure).

PANNE DE CARBURANT (DIESEL)

Pour les véhicules équipés d'un moteur HDi, en cas de panne sèche, il est nécessaire de réamorcer le circuit de carburant ; reportez-vous au dessin du sous-capot moteur correspondant dans le paragraphe «Moteurs Diesel».

Si le réservoir de votre véhicule est équipé d'un détrompeur, reportez-vous au chapitre «Ouvertures - § Détrompeur carburant (Diesel)».

Si le moteur ne démarre pas du premier coup, n'insistez pas sur le démarreur ; recommencez la procédure.

Moteur 1,6 litre HDi

Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
Ouvrez le capot moteur.
Si nécessaire, déclippez le cache de style pour accéder à la pompe de réamorçage.
Actionnez la pompe de réamorçage jusqu'à obtenir son durcissement (le premier appui peut être dur).
Actionnez le démarreur jusqu'à la mise en route du moteur (au cas où le moteur ne démarrerait pas à la première sollicitation, attendez environ 15 secondes puis recommencez).
Sans résultat après quelques tentatives, réactionnez la pompe de réamorçage puis le démarreur.
Remettez en place et clippez le cache de style.
Refermez le capot moteur.

Ils vous donnent accès à la vérification du niveau des différents liquides et au remplacement de certains éléments.

1. Réservoir du liquide de refroidissement.
2. Filtre habitacle.

3. Réservoir de lave-vitre et de lave-projecteurs.

4. Filtre à air.

5. Réservoir du liquide de frein.

6. Boîte à fusibles.

7. Batterie.

8. Jauge d'huile moteur.
9. Remplissage de l'huile moteur.

Il vous donne accès à la vérification du niveau des différents liquides, au remplacement de certains éléments et au réamorçage du carburant.

1. Réservoir du liquide de refroidissement.
2. Filtre habitacle.

3. Réservoir de lave-vitre et de lave-projecteurs.

4. Pompe de réamorçage.

5. Réservoir du liquide de frein.
6. Boîte à fusibles.

7. Batterie.

8. Jauge d'huile moteur.

9. Remplissage de l'huile moteur.
10. Filtre à air.

VÉRIFICATION DES NIVEAUX

Vérifiez régulièrement tous ces niveaux et faites l'appoint si nécessaire, sauf indication contraire.

En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau PEUGEOT ou par un atelier qualifié.

Lors d'interventions sous le capot, faites attention, car certaines zones du moteur peuvent être extrêmement chaudes (risque de brûlure).

Niveau d'huile

Cette vérification est valable uniquement si le véhicule est sur un sol horizontal, moteur à l'arrêt depuis plus de 30 minutes.

Elle s'effectue soit à la mise du contact avec l'indicateur de niveau d'huile au combiné, soit avec la jauge manuelle.

Il est normal de faire des appoints d'huile entre deux révisions. Le constructeur préconise un contrôle du niveau d'huile, avec appoint si nécessaire, tous les 5000 km.

Vidange du moteur

Reportez-vous au carnet d'entretien pour connaître la périodicité de cette opération.

Pour préserver la fiabilité des moteurs et les dispositifs d'antipollution, l'utilisation d'additif dans l'huile moteur est à proscrire.

Caractéristiques de l'huile

L'huile doit correspondre à votre motorisation et être conforme aux recommandations du constructeur.

Niveau du liquide de frein

Le niveau de ce liquide doit se situer proche du repère «MAXI». Sinon, vérifiez l'usure des plaquettes de frein.

Vidange du circuit

Reportez-vous au carnet d'entretien pour connaître la périodicité de cette opération.

Caractéristiques du liquide

Ce liquide doit être conforme aux recommandations du constructeur et répondre aux normes DOT4.

Niveau du liquide de refroidissement

Le niveau de ce liquide doit se situer proche du repère «MAXI» sans jamais le dépasser.

Lorsque le moteur est chaud, la température de ce liquide est régulée par le moto-ventilateur. Celui-ci peut fonctionner contact coupé.

Pour les véhicules équipés de filtre à particules, le moto-ventilateur peut fonctionner après l'arrêt du véhicule, même moteur froid.

De plus, le circuit de refroidissement étant sous pression, attendez au moins une heure après l'arrêt du moteur pour intervenir.

Afin d'éviter tout risque de brûlure, dévissez le bouchon de deux tours pour laisser retomber la pression. Lorsque celle-ci est retombée, retirez le bouchon et complétez le niveau.

Vidange du circuit

Ce liquide ne nécessite aucun renouvellement.

Caractéristiques du liquide

Ce liquide doit être conforme aux recommandations du constructeur.

Niveau du liquide lave-vitre et lave-projecteurs \*

Le niveau mini de ce liquide vous est indiqué par un signal sonore et un message sur l'écran multifonction.

Complétez le niveau au prochain arrêt du véhicule.

Caractéristiques du liquide

Pour assurer un nettoyage optimal et éviter le gel, la mise à niveau ou le remplacement de ce liquide ne doit pas être effectué avec de l'eau.

* Suivant destination.

Niveau d'additif gasoil (Diesel avec filtre à particules)

Le niveau mini de cet additif vous est indiqué par l'allumage du témoin de service, accompagné d'un signal sonore et d'un message sur l'écran multifonction.

Appoint

La mise à niveau de cet additif doit impérativement et rapidement être effectuée par le réseau PEUGEOT ou par un atelier qualifié.

Produits usagés

Évitez tout contact prolongé de l'huile et des liquides usagés avec la peau.

La plupart de ces liquides sont nocifs pour la santé, voire très corrosifs.

Ne jetez pas l'huile et les liquides usagés dans les canalisations d'évacuation ou sur le sol.

Videz l'huile usagée dans les containers dédiés à cet usage dans le réseau PEUGEOT ou dans un atelier qualifié.

CONTRÔLES

Sauf indication contraire, contrôlez ces éléments, conformément au carnet d'entretien et en fonction de votre motorisation.

Sinon, faites-les contrôler par le réseau PEUGEOT ou par un atelier qualifié.

Batterie

La batterie est sans entretien. Néanmoins, vérifiez la propreté et le serrage des cosses, surtout en périodes estivale et hivernale.

En cas d'opération sur la batterie, reportez-vous au chapitre «Informations pratiques» pour connaître les précautions à prendre avant son débranchement et après son rebranchement.

Filtre à air et filtre habitacle

Reportez-vous au carnet d'entretien pour connaître la périodicité de remplacement de ces éléments.

En fonction de l'environnement (atmosphère poussiéreuse...) et de l'utilisation du véhicule (conduite urbaine...), changez-les si nécessaire deux fois plus souvent.

Un filtre habitacle encrassé peut détériorer les performances du système d'air conditionné et générer des odeurs indésirables.

Filtre à particules (Diesel)

L'affichage du témoin de service couplé à un message dédié, indique un début de saturation du filtre à particules.

Dès que les conditions de circulation le permettent, régénérez le filtre en roulant à une vitesse d'au moins 60 km/h jusqu'à l'extinction du témoin de service.

L'entretien du filtre à particules doit impérativement être effectué par le réseau PEUGEOT ou par un atelier qualifié.

Après un fonctionnement prolongé du véhicule à très basse vitesse ou au ralenti, vous pouvez exceptionnellement constater des émissions de vapeur d'eau à l'échappement, lors d'accélérations. Celles-ci sont sans conséquence sur le comportement du véhicule et sur l'environnement.

Filtre à huile

Changez le filtre à huile à chaque vidange d'huile moteur.

Reportez-vous au carnet d'entretien pour connaître la périodicité de remplacement de cet élément.

Boîte de vitesses manuelle

La boîte de vitesses est sans entretien (pas de vidange).

Reportez-vous au carnet d'entretien pour connaître la périodicité de contrôle du niveau de cet élément.

État d'usure des disques / tambours de freins

Pour toute information relative à la vérification de l'état d'usure des disques et/ou des tambours de freins, consultez le réseau PEUGEOT ou un atelier qualifié.

Boîte de vitesses automatique

La boîte de vitesses est sans entretien (pas de vidange).

Reportez-vous au carnet d'entretien pour connaître la périodicité de contrôle de cet élément.

Frein de stationnement

Une trop grande course du frein de stationnement ou la constatation d'une perte d'efficacité de ce système impose un réglage même entre deux révisions.

Le contrôle de ce système est à faire effectuer par le réseau PEUGEOT ou par un atelier qualifié.

Plaquettes de freins

L'usure des freins dépend du style de conduite, en particulier pour les véhicules utilisés en ville, sur courtes distances. Il peut être nécessaire de faire

contrôler l'état des freins, même entre les révisions du véhicule.

Hors fuite dans le circuit, une baisse du niveau du liquide de frein indique une usure des plaquettes de freins.

N'utilisez que des produits recommandés par PEUGEOT ou des produits de qualité et de caractéristiques équivalentes.

Afin d'optimiser le fonctionnement d'organes aussi importants que le circuit de freinage, PEUGEOT sélectionne et propose des produits bien spécifiques.

Afin de ne pas endommager les organes électriques, il est formellement interdit d'utiliser le lavage à haute pression dans le compartiment moteur.

KIT DE DÉPANNAGE PROVISOIRE DE PNEUMATIQUE

Système complet, composé d'un compresseur et d'une cartouche de produit de colmatage, qui vous permet une réparation temporaire du pneumatique, afin de vous rendre dans le garage le plus proche.

Il est prévu pour réparer la plupart des crevaisons susceptibles d'affecter le pneumatique, se situant sur la bande de roulement ou sur l'épaule du pneumatique.

B. Interrupteur marche «I» / arrêt «O».

C. Bouton de dégonflage.
D. Manomètre (en bar ou p.s.i.).
E. Compartment comprenant :

- un câble avec adaptateur pour prise 12 V,

- divers embouts de gonflage pour accessoires, tels que ballons, pneumatiques de cycle...

F. Cartouche de produit de colmatage.

G. Tuyau blanc avec bouchon pour la réparation.
H. Tuyau noir pour le gonflage.
I. Autocollant de limitation de vitesse.

L'autocollant de limitation de vitesse I doit être collé sur le volant du véhicule pour vous rappeler qu'une roue est en usage temporaire.

Ne dépassez pas la vitesse de 80 km/h en roulant avec un pneumatique réparé à l'aide de ce type de kit.

Procédure de réparation

1. Colmatage

Tournez le sélecteur A sur la position «Réparation».

Vérifiez que l'interrupteur B est basculé en position «O».

Déroulez complètement le tuyau blanc G.

Dévissez le bouchon du tuyau blanc.

Raccordez le tuyau blanc à la valve du pneumatique à réparer.

Connectez la prise électrique du compresseur à la prise 12 V du véhicule.

Démarrez le véhicule et laissez le moteur tourner.

i !Evitez d'enlever tout corps étranger ayant pénétré dans le pneumatique.

Faites attention, ce produit est nocif (ex : éthylène-glycol, colophane...) en cas d'ingestion et irritant pour les yeux.

Tenez ce produit hors de portée des enfants.

! Ne mettez pas en marche le compresseur avant d'avoir raccordé le tuyau blanc à la valve du pneumatique : le produit de colmatage se répandrait à l'extérieur.

Mettez en marche le compresseur en basculant l'interrupteur B en position «I» jusqu'à ce que la pression du pneumatique atteigne 2,0 bars. Le produit de colmatage est injecté sous pression dans le pneumatique ; ne débranchez pas le tuyau de la valve pendant cette opération (risque d'éclaboussures).

Retirez le kit et revissez le bouchon du tuyau blanc.
Faites attention de ne pas salir votre véhicule avec des traces de liquide. Gardez le kit à portée de mains.
Roulez immédiatement pendant environ cinq kilomètres, à vitesse réduite (entre 20 et 60 km/h), afin de colmater la crevaison.
Arrêtez-vous pour vérifier la réparation et la pression à l'aide du kit.
Si au bout de cinq à sept minutes environ, vous ne parvenez pas à atteindre cette pression, c'est que le pneumatique n'est pas réparable ; consultez le réseau PEUGEOT ou un atelier qualifié pour le dépannage de votre véhicule.

2. Gonflage

Tournez le sélecteur A sur la position «Gonflage».
Déroulez complètement le tuyau noir H.
Raccordez le tuyau noir à la valve de la roue réparée.

Connectez de nouveau la prise électrique du compresseur à la prise 12 V du véhicule.
Démarrez de nouveau le véhicule et laissez le moteur tourner.

Ajustez la pression à l'aide du compresseur (pour gonfler : interrupteur B en position «I» ; pour dégonfler : interrupteur B en position «O» et appui sur bouton C ), conformément à l'étiquette de pression des pneumatiques du véhicule, située au niveau de la porte conducteur. Une perte conséquente de pression indique que la fuite n'est pas bien colmatée ; consultez le réseau PEUGEOT ou un atelier qualifié pour le dépannage de votre véhicule.

Retirez le kit, puis rangez-le.
Roulez à vitesse réduite (80 km/h maxi) en limitant à 200 km environ la distance effectuée.

Rendez-vous dès que possible dans le réseau PEUGEOT ou dans un atelier qualifié. Informez impérativement le technicien que vous avez utilisé ce kit. Après diagnostic, le technicien vous informera si le pneumatique peut être réparé ou s'il doit être remplacé.

Retrait de la cartouche

Rangez le tuyau noir.
Dégagez la base coudée du tuyau blanc.
Maintenez le compresseur verticalement.
Dévissez la cartouche par le bas.

! Faites attention aux écoulements de liquide.

La date limite d'utilisation du liquide est inscrite sur la cartouche. La cartouche de liquide est à usage unique ; même entamée, elle doit être remplacée.

Après utilisation, ne jetez pas la cartouche dans la nature, rapportez-la dans le réseau PEUGEOT ou à un organisme chargé de sa récupération.

N'oubliez pas de vous réapprovisionner avec une nouvelle cartouche disponible dans le réseau PEUGEOT ou dans un atelier qualifié.

Contrôle de pression / Gonflage occasionnel

Vous pouvez également utiliser le compresseur, sans injection de produit, pour :

• contrôler ou gonfler occasionnellement vos pneumatiques,
• gonfler d'autres accessoires (bal-lons, pneumatiques de cycle...).

Tournez le sélecteur A sur la position «Gonflage».

Déroulez complètement le tuyau noir H.
Raccordez le tuyau noir à la valve de la roue ou de l'accessoire.

Si nécessaire, montez au préalable un des embouts fourni avec le kit.

Connectez la prise électrique du compresseur à la prise 12 V du véhicule.
Démarrez le véhicule et laissez le moteur tourner.
Ajustez la pression à l'aide du compresseur (pour gonfler : interrupteur B en position «I» ; pour dégonfler : interrupteur B en position «O» et appui sur bouton C ), conformément à l'étiquette de pression des pneumatiques du véhicule ou de l'accessoire.
Retirez le kit, puis rangez-le.

CHANGEMENT DE ROUE \*

Mode opératoire de remplacement d'une roue défectueuse par la roue de secours au moyen des outillages fournis avec le véhicule.

Accès aux outillges

Les outillages sont installés dans un support au fond du coffre sous la roue de secours.

Pour y accéder, voir le paragraphe «Accès à la roue de secours» de la page suivante.

* Suivant destination.

Liste des outillages

Permet la dépose de l'enjoliveur et la dépose des vis de fixation de la roue.

1. Cric avec manivelle intégrée. Permet le soulèvement du véhicule.

2. Outil «cabochons» de vis. Permet la dépose des protecteurs (cabochons) de vis sur les roues aluminium.

3. Douille pour vis antivol (située dans la boîte à gants).

Permet l'adaptation de la clé démonte-roue aux vis spéciales «antivol». Permet l'adaptation de la clé démonte-roue aux vis spéciales «antivol».

Autres accessoires

1. Anneau amovible de remorquage Voir paragraphe «Remorquage du véhicule».

Tous ces outillages sont spécifiques à votre véhicule. Ne les utilisez pas pour d'autres usages.

Roue avec enjoliveur

Lors du démontage de la roue dégagez au préalable l'enjoliveur à l'aide de la clé démonte-roue 1 en tirant au niveau du passage de la valve.

Lors du remontage de la roue remontez l'enjoliveur en commençant par placer son encoche en regard de la valve, et appuyez sur son pourtour avec la paume de la main.

Accès à la roue de secours

La roue de secours de type «galette» est installée dans le coffre sous le plancher.

Pour y accéder :

passez en configuration «coupé»,
ouvrez le coffre,
soulevez le plancher.

Retrait de la roue

Desserrez et retirez la sangle de maintien.
Relevez la roue de secours vers vous par l'arrière.
Retirez la roue du coffre.

Remise en place de la roue

Remettez en place la roue de se- cours dans son logement.
Remettez en place la sangle de maintien et serrez-la.
Remettez en place le plancher de coffre.

Détection de sous-gonflage

La roue de secours ne possède pas de capteur. La réparation de la roue crevée doit être effectuée par le réseau PEUGEOT.

Fixation de la roue de secours de type «galette»

Si votre véhicule est équipé de roues aluminium, il est normal de constater, lors du serrage des vis au remontage, que les rondelles ne viennent pas en contact avec la roue de secours de type «galette». Le maintien de la roue se fait par l'appui cônique de chaque vis.

Démontge de la roue

i Stationnement du véhicule

Immobilisez le véhicule de façon à ne pas gêner la circulation : le sol de l'aire de stationnement doit être, si possible, horizontal, stable et non glissant.

Serrez le frein de stationnement, coupez le contact et engagez la première vitesse * de façon à bloquer les roues.

Placez une cale si nécessaire sous la roue diagonalement opposée à celle à remplacer.

Assurez-vous impérativement que les occupants sont sortis du véhicule et situés dans une zone garantissant leur sécurité.

Ne vous engagez jamais sous un véhicule levé par un cric ; utilisez une chandelle.

* position P pour la boîte de vitesse automatique.

Liste des opérations

Retirez le cabochon chromé sur chacune des vis à l'aide de l'outil 3.
Si votre véhicule en est équipé, montez la douille antivol 4 sur la clé démonte-roue 1 pour débloquer la vis antivol.
Débloquez les autres vis uniquement avec la clé démonte-roue 1.

Placez le cric 2 en contact avec l'un des deux emplacements avant A ou arrière B prévus sur le soubassement, le plus proche de la roue à changer.
Déployez le cric 2 jusqu'à ce que sa semelle soit en contact avec le sol. Assurez-vous que l'axe de la semelle du cric est à l'aplomb de l'emplacement A ou B utilisé.

Levez le véhicule, jusqu'à laisser un espace suffisant entre la roue et le sol, pour mettre facilement ensuite la roue de secours (non crevée).
Retirez les vis et conservez-les dans un endroit propre.
Dégagez la roue.

Liste des opérations

• Mettez en place la roue sur le moyeu.
  Vissez les vis à la main jusqu'en butée.
  Effectuez un pré-serrage de la vis antivol avec la clé démonte-roue 1 équipée de la douille antivol 4 (si votre véhicule en est équipé).
  Effectuez un pré-serrage des autres vis uniquement avec la clé démon-te-roue 1.
  Redescendez le véhicule à fond.
  Repliez le cric 2 et dégagez-le.

i Après un changement de roue

En utilisant la roue de secours de type «galette» :

ne montez pas l'enjoliveur,
ne dépassez pas la vitesse de 80 km/h.

Faites rapidement contrôler le serrage des vis et la pression de la roue de secours par le réseau PEUGEOT.

Faites réparer la roue crevée et replacez-la aussitôt sur le véhicule.

Bloquez la vis antivol avec la clé démonte-roue 1 équipée de la douille antivol 4 (si votre véhicule en est équipé).
Bloquez les autres vis uniquement avec la clé démonte-roue 1.
Remontez les cabochons chromés sur chacune des vis.
Rangez l'outillage dans le support au fond du coffre.
Rangez la roue crevée dans un coin du coffre.

Les projecteurs sont équipés de glaces en polycarbonate, revêtues d'un vernis protecteur :

ne les nettoyez pas avec un chiffon sec ou abrasif, ni avec un produit détergent ou solvant,
utilisez une éponge et de l'eau savonneuse,
en utilisant le lavage haute-pression sur des salissures persistantes, ne dirigez pas de manière prolongée la lance sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d'étanchéité.

Ne touchez pas directement la lampe avec les doigts, utilisez des chiffons non pelucheux.

Le changement d'une lampe doit se faire projecteur éteint depuis quelques minutes (risque de brû-lure grave).

Il est impératif de n'utiliser que des lampes de type anti-ultraviolet (UV), afin de ne pas détériorer le projecteur.

Remplacez toujours une lampe défectueuse par une lampe neuve ayant les mêmes référence et caractéristiques.

Modèle avec feux clôsingement des indicateurs de direction

Modèle avec feux de croisement à module elliptique et projecteurs directionnels

1. Indicateurs de direction (PY21W ambre).
2. Feux de position (W5W).
3. Feux de croisement (H7-55W).
4. Feux de route (H1-55W).
5. Projecteurs directionnels (H7-55W).
6. Projecteurs anti-brouillard (H11-55W).

Tournez d'un quart de tour le portelampe et retirez-le.
Tirez la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.

Les lampes de couleur ambre, telles que les indicateurs de direction, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.

Changement des feux de position

Débranchez le connecteur principal du projecteur.
Retirez le couvercle plastique de protection en tirant sur la languette.
Tournez d'un quart de tour le porte-lampe et retirez-le.
Tirez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Changement des feux de croisement, de route ou des projecteurs directionnels

Débranchez le connecteur principal du projecteur.
Retirez le couvercle plastique de protection correspondant en tirant sur la languette.

Débranchez le connecteur du feu correspondant.
Ecartez le ressort pour libérer la lampe et retirez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Changement des projecteurs antibrouillard

Pour le remplacement de ces lampes, consultez le réseau PEUGEOT.

Changement des répétiteurs latéraux de clignotant intégré

Insérez un tournevis vers le milieu du répétiteur entre lui et la base du rétroviseur.
Basculez le tournevis pour extraire le répétiteur et retirez-le.
Débranchez le connecteur du répé- titeur.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Pour vous le procurer, consultez le réseau PEUGEOT.

Feux arrière

1. Feux de stop (P 21 W).
2. Feux de position (diodes).
3. Feux antibrouillard (P 21 W).
4. Indicateurs de direction (PY 21 W ambre).
5. Feux de recul (R 10 W).

Changement des feux

Ces lampes se changent (hors feux à diodes) de l'extérieur du coffre :

ouvrez au préalable la trappe pour accéder à la vis de fixation,
retirez la vis de fixation du feu,
sortez le feu par l'extérieur,
débranchez le connecteur du feu,
retirez le joint d'étanchéité du feu,

appuyez sur les quatre languettes et retirez le porte-lampes,
tournez d'un quart de tour la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Les lampes de couleur ambre, telles que les indicateurs de direction, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.

Changement du troisième feu de stop (diodes)

Pour le remplacement de ce type de feu à diodes, consultez le réseau PEUGEOT ou un atelier qualifié.

Changement des feux de plaque minéralogique (W 5 W)

Insérez un tournevis fin dans un des trous extérieurs du transparent.
Poussez-le vers l'extérieur pour le décliper.
Retirez le transparent.
Tirez la lampe et remplacez-la.

Lavage haute-pression

En utilisant ce type de lavage sur des salissures persistantes, n'insistez pas sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d'étanchéité.

CHANGEMENT D'UN FUSIBLE

Mode opératoire de remplacement d'un fusible défectueux par un fusible neuf pour remédier à une panne sur la fonction correspondante.

La pince d'extraction est installée au dos du couvercle de la boîte à fusibles de planche de bord.

Pour y accéder :

déclipez le couvercle en tirant sur la partie supérieure,
retirez complètement le couvercle,
retirez la pince.

Remplacement d'un fusible

Avant de remplacer un fusible, il est nécessaire de connaître la cause de la panne et d'y remédier.

Repérez le fusible défectueux en regardant l'état de son filament.

Bon

Mauvais

Utilisez la pince spéciale pour extraire le fusible de son logement.
Remplacez toujours le fusible défectueux par un fusible d'intensité équivalente.
Vérifiez la correspondance entre le numéro gravé sur la boîte, l'intensité gravée sur le dessus et les tableaux ci-après.

i Installation d'accessoires électriques

Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou optionnels.

Avant d'installer d'autres équipements ou accessoires électriques sur votre véhicule, consultez le réseau PEUGEOT ou un atelier qualifié.

!

PEUGEOT décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l'installation d'accessoires auxiliaires non fournis, non recommandés par PEUGEOT et non installés selon ses prescriptions, en particulier lorsque la consommation de l'ensemble des appareils supplémentaires branchés dépasse 10 milliampères.

Fusibles dans laplanche de bord

La boîte à fusibles est placée dans la partie inférieure de la planche de bord (côté gauche).

voir le paragraphe «Accès aux outillages».

Tableau des fusibles

Fusible N°	Intensité	Fonctions
G37	30 A	Alimentation boîtier toit escamotable.
G38	20 A	Amplificateur Hi-Fi.
G39	20 A	Sièges chauffants conducteur et passager.
G40	40 A	Alimentation boîtier de servitude remorque.

Fusible N°	Intensité	Fonctions
F1	-	Non utilisé.
F2	-	Non utilisé.
F3	5 A	Calculateur airbags et prétensionneurs pyrotechniques.
F4	10 A	Contacteur pédale d'embrayage, prise diagnostic, rétroviseur intérieur électrochrome, air conditionné, capteur d'angle volant, pompe filtre à particules (Diesel).
F5	30 A	Lève-vitres électriques arrière, toit escamotable.
F6	30 A	Lève-vitres électriques avant, alimentation rétroviseurs rabattables.
F7	5 A	Plafonnier avant, lecteurs de carte, éclairage pare-soleil, éclairage boîte à gants.

Fusible N°	Intensité	Fonctions
F8	20 A	Radiotéléphone, écran multifonction, commandes sous-volant, détection sous-gonflage, boîtier de servitude remorque, alarme (post-équipement).
F9	30 A	Prise 12 V avant, plafonnier avant, lecteurs de carte, éclairage pare-soleil, éclairage boîte à gants.
F10	15 A	Sirène alarme, calculateur alarme, projecteurs directionnels.
F11	15 A	Prise diagnostic, contacteur antivol courant faible, calculateur boîte de vitesses automatique.
F12	15 A	Capteur de luminosité, boîtier de servitude remorque, toit escamotable.
F13	5 A	Boîtier servitude moteur, relais ABS, contacteur bifonction frein.
F14	15 A	Combiné, barrette témoins de ceintures, réglage projecteurs, air conditionné, autoradio, kit mains-libres, calculateur aide au stationnement arrière.
F15	30 A	Verrouillage et super-verrouillage.
F17	40 A	Dégivrage lunette arrière et rétroviseurs extérieurs.
SH	-	Shunt PARC.

Fusibles dans le compartiment moteur

La boîte à fusibles est placée dans le compartiment moteur près de la batterie (côté gauche).

Déclipez le couvercle.
Remplacez le fusible (voir paragra- phe correspondant).
Après intervention, refermez très soigneusement le couvercle pour garantir l'étanchéité de la boîte à fusibles.

Tableau des fusibles

Fusible N°	Intensité	Fonctions
F1	20 A	Alimentation calculateur moteur et relais de commande GMV, électrovannes distribution et canister (1,6 l THP 16V), débitmètre d'air (Diesel), pompe à injection (Diesel), sonde présence eau dans gazole (Diesel), électrovannes EGR, réchauffage air (Diesel).
F2	15 A	Avertisseur sonore.
F3	10 A	Lave-vitre avant.
F4	20 A	Lave-projecteurs.
F5	15 A	Pompe à carburant (essence), électrovannes Turbo (1,6 l THP 16V).
F6	10 A	Capteur vitesse véhicule, boîte de vitesses automatique.
F7	10 A	Direction assistée électrique, projecteurs directionnels, relais de commande projecteurs directionnels, boîtier de commutation et protection (Diesel).
F8	20 A	Commande du démarreur.
F9	10 A	Calculateur ABS/ESP, contacteur pédale de frein.
F10	30 A	Actionneurs calculateur moteur (essence : bobines d'allumage, électrovannes, sondes à oxygène, injecteurs, réchauffeurs, thermostat piloté) (Diesel : électrovannes, réchauffeurs).
F11	40 A	Pulseur air conditionné.
F12	30 A	Petite / Grande vitesse essuie-vitre avant.
F13	40 A	Alimentation boîtier servitude intelligent (+ après contact).

Fusible N°	Intensité	Fonctions
F14	30 A	Réchauffeur gazole (Diesel).
F15	10 A	Feu de route gauche.
F16	10 A	Feu de route droit.
F17	15 A	Feu de croisement gauche.
F18	15 A	Feu de croisement droit.

Tableau des maxi-fusibles

Fusible N°		Intensité	Fonctions
Boîtier 1	MF1*	70 A	Groupe moto-ventilateur.
	MF2*	20 A / 30 A	Pompe ABS/ESP.
	MF3*	20 A / 30 A	Electrovannes ABS/ESP.
	MF4*	60 A	Alimentation boîtier servitude intelligent.
	MF5*	60 A	Alimentation boîtier servitude intelligent.
	MF6*	30 A	GMV additionnel (1,6 I THP 16V).
	MF7*	80 A	Boîte à fusibles habitacle.
Boîtier 2	MF8*	-	Non utilisé.
	MF9*	80 A	Boîtier de chauffage (Diesel).
	MF10*	80 A	Direction assistée électrique.
	MF11*	40 A	Moteur électrique Valvetronic (1,6 I THP 16V).

* Les maxi-fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur les maxi-fusibles doit être effectuée par le réseau PEUGEOT ou par un atelier qualifié.

BATTERIE

Mode opératoire pour recharger votre batterie déchargée ou pour démarrer le moteur à partir d'une autre batterie.

Accès à la batterie

La batterie est située sous le capot moteur.

Pour y accéder :

ouvrez le capot avec la manette intérieure, puis extérieure,
fixez la béquille de capot,
soulevez le cache plastique de la borne (+).

Démarrer à partir d'une autre batterie

Connectez le câble rouge à la borne (+) de la batterie en panne A, puis à la borne (+) de la batterie de secours B.

Connectez une extrémité du câble vert ou noir à la borne (-) de la batterie de secours B.
Connectez l'autre extrémité du câble vert ou noir à la masse déportée (-) du véhicule.
Démarrez le véhicule dépanneur.
Actionnez le démarreur du véhicule en panne et laissez tourner le moteur.
Attendez le retour au ralenti et débranchez les câbles.

Rechager la batterie avec un chargeur de batterie

Débranchez la batterie du véhicule.
Respectez les instructions d'utilisation données par le fabricant du chargeur.
Rebranchez en commençant par la borne (-).
Vérifiez la propreté des bornes et des cosses. Si elles sont couvertes de sulfate (dépôt blanchâtre ou verdâtre), démontez-les et nettoyez-les.

Débranchement des câbles

Relevez la palette de verrouillage au maximum.

Rebranchement des câbles

Positionnez le collier 1 ouvert du câble sur la borne (+) de la batterie.
F Appuyez verticalement sur le collier 1 pour bien le positionner contre la batterie.
Verrouillez le collier en écartant l'ergot de positionnement puis en rabaissant la palette 2.

Ne forcez pas sur la palette, car si le collier est mal positionné, le verrouillage est alors impossible ; recommencez la procédure.

Les batteries contiennent des substances nocives telles que l'acide sulfurique et le plomb. Elles doivent être éliminées selon les prescriptions légales et ne doivent en aucun cas être jetées avec les ordures ménagères.

Remettez les piles et les batteries usées à un point de collecte spécial.

Il est conseillé, lors d'un arrêt prolongé de plus d'un mois, de débrancher la batterie.

Ne rechargez pas les batteries sans avoir débranché les cosses.

Ne débranchez pas les cosses quand le moteur tourne.

Avant débranchement

Avant de procéder au débranchement de la batterie, vous devez attendre 2 minutes après la coupure du contact.

Fermez les vitres et les portes avant de débrancher la batterie.

Après rebranchement

Après tout rebranchement de la batterie, mettez le contact et attendez 1 minute avant de démarrer, afin de permettre l'initialisation des systèmes électroniques. Toutefois, si après cette manipulation de légères perturbations subsistent, consultez le réseau PEUGEOT ou un atelier qualifié.

En vous reportant au chapitre correspondant, vous devez réinitialiser vous-même :

• la clé à télécommande,
• les lève-vitres électriques séquentiels,
• le système de guidage embar- qué GPS.

MODE DÉLESTAGE

Système gérant l'utilisation de certaines fonctions par rapport au niveau d'énergie restant dans la batterie.

Véhicule roulant, le délestage neutralise temporairement certaines fonctions, telles que l'air conditionné, le dégivrage de la lunette arrière...

Les fonctions neutralisées sont automatiquement réactivées dès que les conditions le permettent.

MODE ÉCONOMIE D'ÉNERGIE

Système gérant la durée d'utilisation de certaines fonctions pour préserver une charge suffisante de la batterie.

Après l'arrêt du moteur, vous pouvez encore utiliser, pendant une durée cumulée maximale de trente minutes, des fonctions telles que l'autoradio, les essuie-vitres, les feux de croisement, le plafonnier...

Entrée dans le mode

Une fois ces trente minutes passées, un message d'entrée en mode économie d'énergie apparaît sur l'écran multifonction et les fonctions actives sont mises en veille.

Si une manoeuvre de toit est commencée, celle-ci se terminera, mais un nouveau cycle ne pourra être engagé.

Sortie du mode

Ces fonctions seront réactivées automatiquement à la prochaine utilisation du véhicule.

Pour retrouver l'usage immédiat de ces fonctions, démarrez le moteur et le laissez-le tourner quelques instants.

Le temps dont vous disposerez alors sera le double du temps de mise en route du moteur. Néanmoins, ce temps sera toujours compris entre cinq et tren- te minutes.

Une batterie déchargée ne permet pas le démarrage du moteur (voir paragraphe correspondant).

CHANGEMENT D'UN BALAI D'ESSUIE-VITRE

Mode opératoire de remplacement d'un balai d'essuie-vitre usé par un neuf sans aucun outillage.

Démontge d'un balai avant

Soulevez le bras correspondant.

Déclipez le balai et retirez-le.

Remontge d'un balai avant

Vérifiez la taille du balai, car le balai le plus court se monte du côté passager du véhicule.
Mettez en place le nouveau balai correspondant et clipez-le.
Rabattez le bras avec précaution.

REMORQUAGE DU VÉHICULE

Mode opératoire pour faire remorquer son véhicule ou remorquer un autre véhicule avec un dispositif mécanique amovible.

Accès aux outillges

L'anneau de remorquage est installé dans un support au fond du coffre sous le plancher.

Pour y accéder :

passez en configuration «coupé»,
ouvrez le coffre,
soulevez le plancher,
sortez l'anneau de remorquage du support.

Remorquage de son véhicule

Dans le pare-chocs avant, tirez sur le cache pour le décliper.
Vissez l'anneau de remorquage jusqu'en butée.
Installez la barre de remorquage.
Allumez le signal de détresse sur le véhicule remorqué.

Remorquge d'un autre véhicule

Dans le pare-chocs arrière, déclipez le cache en appuyant sur sa partie basse.
- Vissez l'anneau de remorquage jusqu'en butée.
Installez la barre de remorquage.
F Allumez le signal de détresse sur le véhicule remorqué.

i Mettez le levier de vitesses au point mort (position N pour la boîte de vitesses automatique).

Le non respect de cette particularité peut conduire à la détérioration de certains organes de freinage et à l'absence d'assistance de freinage au redémarrage du moteur.

! Consi gnes générales

Respectez la législation en vigueur dans votre pays.

Vérifiez que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué.

Le conducteur doit rester au volant du véhicule remorqué.

La circulation sur autoroute et sur voie rapide est interdite lors d'un remorquage.

Lors d'un remorquage avec les quatre roues au sol, utilisez toujours une barre de remorquage homologuée ; les cordes et les sangles sont interdites.

Lors d'un remorquage moteur arrêté, il n'y a plus d'assistance de freinage et de direction.

Dans les cas suivants, faites impérativement appel à un professionnel pour le remorquage :

• véhicule en panne sur autoroute ou sur voie rapide,
• impossibilité de mettre la boîte de vitesses au point mort, de débloquer la direction, de desserrer le frein de stationnement,
• remorquage avec deux roues au sol seulement,
• absence de barre de remorqua- ge homologuée...

ATTELAGE D'UNE REMORQUE

Dispositif mécanique adapté à l'accrochage d'une remorque avec une signa- lisation et un éclairage complémentaires.

Votre véhicule est essentiellement conçu pour le transport des personnes et de bagages, mais peut également être utilisé pour tracter une remorque.

i Nous vous recommandons d'utiliser les attelages et leurs faisceaux d'origine PEUGEOT qui ont été testés et homologués dès la conception de votre véhicule et de confier le montage de ce dispositif au réseau PEUGEOT ou à un atelier qualifié.

En cas de montage hors réseau PEUGEOT, ce montage doit se faire impérativement en suivant les préconisations du constructeur.

La conduite avec remorque soumet le véhicule tracteur à des sollicitations plus importantes et exige de son conducteur une attention particulière.

Conseils de conduite

Répartition des charges

Répartissez la charge dans la remorque pour que les objets les plus lourds se trouvent le plus près possible de l'essieu, et que le poids sur flèche approche le maximum autorisé, sans toutefois le dépasser.

La densité de l'air diminue avec l'altitude, réduisant ainsi les performances du moteur. Il faut réduire la charge maximale remorquable de 10 % par tranche de 1 000 mètres d'altitude.

Reportez-vous au chapitre «Caractéristiques techniques» pour connaître les masses et les charges remorquables en fonction de votre véhicule.

Vent latéral

Tenez compte de l'augmentation de la sensibilité au vent.

Refroidissement

Tracter une remorque en côte augmente la température du liquide de refroidissement.

Le ventilateur étant actionné électriquement, sa capacité de refroidissement ne dépend pas du régime moteur.

Pour abaisser le régime moteur, réduisez votre vitesse.

La charge maximale remorquable en côte prolongée dépend de l'inclinaison de la pente et de la température extérieure.

Dans tous les cas, soyez attentif à la température du liquide de refroidissement.

En cas d'allumage du témoin d'alerte et du témoin STOP, arrêtez le véhicule et coupez le moteur dès que possible.

Freins

Tracter une remorque augmente la distance de freinage.

Pour limiter l'échauffement des freins notamment en descente de type montagne, l'utilisation du frein moteur est recommandée.

Pneumatiques

Vérifiez la pression des pneumatiques du véhicule tracteur et de la remorque en respectant les pressions recommandées.

PORTE-BAGAGES DE COFFRE

Un porte-bagages de coffre, conçu spécifiquement pour votre coupé-cabriolet, est disponible en accessoires dans le réseau PEUGEOT.

Respectez les recommandations du constructeur pour son montage et son utilisation.

Eclairage

Vérifiez la signalisation électrique de la remorque.

i L'aide au stationnement arrière sera neutralisée automatiquement en cas d'utilisation d'un attelage d'origine PEUGEOT.

! Lors de son chargement, veillez à ne pas masquer le troisième feu de stop et la plaque minéralogique. Une fois chargé, ne faites surtout pas de manoeuvre de toit.

ACSSEOIRES

Un large choix d'accessoires et de pièces d'origine est proposé par le réseau PEUGEOT.

Ces accessoires et ces pièces ont été testés et approuvés aussi bien en fiabilité qu'en sécurité.

Ceux-ci sont tous adaptés à votre véhicule et bénéficient tous de la référence et de la garantie PEUGEOT.

«Confort» :

déflecteurs de portes, stores latéraux et store arrière, cintre fixe sur appui-tête, accoudoir central avant, rangement sous tablette, aide au stationnement avant et arrière...

«Solutions de transports» :

bac de coffre, filet de retenue, allume-cigares, barres de toit, porte vélos sur attelage, porte vélos sur barres de toit, porte skis, coffre de toit...

Attelage de remorque nécessitant impérativement le montage par le réseau PEUGEOT ou par un atelier qualifié.

«Style» :

pommeau aluminium, becquet, bavettes de style, jantes aluminium, enjoliveurs, coquilles de rétroviseurs chromées, kit carrosserie...

«Sécurité» :

alarme anti-intrusion, gravage des vitres, antivols de roues, rehausses et sièges pour enfants, éthylotest, trousse à pharmacie, triangle de présignalisation, gilet haute sécurité, système de repérage de véhicule volé, kit de dépannage provisoire de pneumatique, chaînes neige, enveloppes antidérapantes, projecteurs antibrouillard...

«Protection» :

surtapis *, habillages de sièges compatibles avec les airbags latéraux, seuils de portes aluminium ou PVC...

«Multimédia» :

autoradios, navigations, kit mains-libres, changeur CD, haut-parleurs, lecteur DVD, kit de branchement pour lecteur MP3 ou baladeur CD, USB Box...

Vous pouvez également vous procurer des produits de nettoyage et d'entretien (extérieur et intérieur), de mise à niveau (liquide lave-vitre...) et des recharges (cartouche pour kit de dépannage provisoire de pneumatique...) en vous rendant dans le réseau PEUGEOT.

* Pour éviter tout risque de blocage des pédales :

- veillez au bon positionnement et à la bonne fixation du surtapis,

- ne superposez jamais plusieurs surtapis.

Installation d'émetteurs de radiocommunication

Avant toute installation d'émetteurs de radiocommunication en post-équipement, avec antenne extérieure sur votre véhicule, vous pouvez consulter le réseau PEUGEOT qui vous communiquera les caractéristiques des émetteurs (bande de fréquence, puissance de sortie maximum, position antenne, conditions spécifiques d'installation) qui peuvent être montés, conformément à la Directive Compatibilité Électromagnétique Automobile (2004/104/CE).

Selon la législation en vigueur dans le pays, les gilets de sécurité haute visibilité, les triangles de présignalisation, les ampoules et les fusibles de rechange peuvent être obligatoires à bord du véhicule.

La pose d'un équipement ou d'un accessoire électrique, non référencé par PEUGEOT, peut entraîner une panne du système électronique de votre véhicule et une surconsommation.

Nous vous remercions de bien vouloir noter cette précaution et, nous vous conseillons de prendre contact avec un représentant de la marque PEUGEOT pour vous faire présenter la gamme des équipements ou accessoires référencés.

MOTORISATIONS ET BOITES DE VITESSES
MOTEURS ESSENCE	1,6 litre VTi 120 ch		1,6 litre THP 156 ch
BOITES DE VITESSES	Manuelle(5 rapports)	Automatique(4 rapports)	Manuelle(6 rapports)
Cylindrée (cm3)	1 598		1 598
Alésage x course (mm) 77 x 85,8			77 x 85,8
Puiss. maxi : norme CEE (kW) 88			115
Régime de puiss. maxi (tr/min) 5 750			5 800
Couple maxi : norme CEE (Nm) 160			240
Régime de couple maxi (tr/min) 4 250			1 400
Carburant	Sans plomb		Sans plomb
Catalyseur	Oui		Oui
CAPACITES D’HUILE (en litres)
Moteur (avec échange cartouche)	4,25	4,25	4,25

MASSES ET CHARGES REMORQUABLES (en kg)

Moteurs essence	1,6 litre VTi 120 ch		1,6 litre THP 156 ch
Boîtes de vitesses	Manuelle	Auto.	Manuelle
- Masse à vide (en ordre de marche)	1 417	1 455	1 484
- Charge utile	292	312	290
- Masse maximale techniquement admissible en charge (MTAC)	1 709	1 767	1 774
- Masse totale roulante autorisée (MTRA)
en pente 12%	2 559	2 647	2 664
- Remorque freinée (dans la limite du MTRA)
en pente 10% ou 12%	-	-	-
- Remorque freinée * (avec report de charge dans la limite du MTRA)	1 040	1 060	1 060
- Remorque non freinée	600	600
- Poids recommandé sur flèche	42	43	43

* La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l'on réduit d'autant le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d'un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.

60(

MOTORISATIONS ET BOITES DE VITESSES
MOTEUR DIESEL	1,6 litre HDi 112 ch
BOITE DE VITESSES	Manuelle (6 rapports)
Cylindrée (cm3)
Alésage x course (mm) 75 x 88,3
Puiss. maxi : norme CEE (kW) 80
Régime de puiss. maxi (tr/min) 4 000
Couple maxi : norme CEE (Nm) 240
Régime de couple maxi (tr/min) 1 750
Carburant
Catalyseur
Filtre à particules Oui
CAPACITES D’HUILE (en litres)
Moteur (avec échange cartouche) 3,75

MASSES ET CHARGES REMORQUABLES (en kg)

Moteur Diesel	1,6 litre HDi 112 ch
Boîte de vitesses	Manuelle
- Masse à vide (en ordre de marche) 1 475
- Charge utile 308
- Masse maximale techniquement admissible en charge (MTAC)	1 783
- Masse totale roulante autorisée (MTRA)
en pente 12% 2 673
- Remorque freinée (dans la limite du MTRA)
en pente 10% ou 12% -
- Remorque freinée * (avec report de charge dans la limite du MTRA)	1 070
- Remorque non freinée 600
- Poids recommandé sur flèche 43

* La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l'on réduit d'autant le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.

Dans le cas d'un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).

Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.

DIMENSIONS (EN MM)

Différents dispositifs de marquage visibles pour l'identification et la recherche du véhicule.

A. Numéro de série sous le capot moteur.

Ce numéro est gravé sur la carrosserie à proximité du filtre habitacle.

B. Numéro de série sur la planche de bord.

Ce numéro est inscrit sur une étiquette collée et visible à travers le pare-brise.

C. Numéro de série sur le châssis. Ce numéro est inscrit sur une étiquette autodestructive collée sur le pied milieu, après de la gâche de la porte conducteur.

D. Etiquette constructeur. Cette étiquette est collée sur le chant de porte, côté conducteur.

Elle comporte les informations suivantes : - les dimensions des jantes et de pneumatiques,
- les marques de pneumatiques recommandées par le constructeur,
- les pressions de gonflage associées,
- la référence de la couleur de la pein-ture.

Les roues équipées de pneumatiques de 205/45 R17 ne peuvent pas recevoir de chaînes neige. Pour toute information, consultez le réseau PEUGEOT.

Le contrôle de le pression de gon- flage doit être effectué à froid au moins tous les mois.

Une pression de gonflage insuffisante augmente la consommation de carburant.

CARACTÉRISTIQUES TECHNIQUES

En cas de choc détecté par le calculateur d'airbag, et indépendamment des déploiements d'airbag éventuels, un appel d'urgence est lancé automatiquement.

Un nouvel appui immédiat sur cette touche, annule la demande. La diode verte s'éteint.

Un appui (à tout moment) de plus de 8 secondes sur cette touche, annule la demande.

La diode verte reste allumée (sans clignoter) lorsque la communication est établie. Elle s'été inte n fin de communica tion.

Cet appel est opéré par la plateforme PEUGEOT Urgence qui reçoit des informations de localisation du véhicule et peut transmettre une alerte qualifiée aux services de secours compétents. Dans les pays où la plateforme n'est pas opérationnelle, ou lorsque le service de localisation a été expressément refusé, l'appel est opéré directement par les services de secours (112)sans localisation.

En cas d'urgence, appuyer plus de 2 secondes sur cette touche. Le dig notamment de la diode verte et un message vocal confirment que l'appel est lancé vers la plate forme PEUGEOT Urgence*.

* Ces services sont soumis à conditions et disponibilités. Consultez le réseau PEUGEOT.

PEUGEOT CONNECT ASSISTANCE

Appuyer plus de 2 secondes sur cette touche pour demander une assistance en cas d'immobilisation du véhicule.

Un message vocal confirme que l'appel est lancé * .

Un nouvel appui immédiat sur cette touche annule la demande. L'annulation est confirmée par un message vocal.

FONCTIONNEMENT DU SYSTÈME

A la mise du contact, le voyant vert s'allume pendant 3 secondes indiquant le bon fonctionnement du système.

Le voyant oran ge clignote : le système présente un dysfonctionnement. Le voyant oran ge est allumé fixe : la pile de secours est à remplacer.

Dans les deux cas, consultez le réseau PEUGEO T.

Si vous avez acheté votre véhicule en dehors du réseau PEUGOT, vous êtes invité à vérifier la configuration de ces services et pouvez en demander la modification auprès de votre réseau. Dans un pays multiling ue, la configuration est possible dans la langue nationale officielle de votre choix.

Pour des raisons techniques, notamment pour une meilleure qualité des services PEUG EOT CONNECT bénéficiant au client, le constructeur se réserve le droit d'opérer à tout moment des mises à jour du système télématique embarqué du véhicule.

WIP Nav

AUTORADIO MULTIMÉDIA / TÉLÉPHONE BLUETOOTH GPS EUROPE PAR CARTE SD

Le WIP Nav est protégé de manière à fonctionner uniquement sur votre véhicule. En cas d'installation sur un autre véhicule, consultez le réseau PEUGEOT pour la configuration du système.

Pour des raisons de sécurité, le conducteur doit impérativement réaliser les opérations nécessitant une atte n° n soutenue véhicule à l'arrêt.

Lorsque le moteur est arrêté et afin de préserver la batterie, le WIP Nav se coupe après l'activation du mode Economie d'Energie.

Certaines fonctionnalités décrites dans ce guide seront disponibles en cours d'année.

SOMMAIRE

01 Premiers pas p. 158

02 Commandes au volant p. 159

03 Fonctionnement général p. 160

04 Navigation - Guidance p. 163

05 Information traffic p. 171

06 Radio p. 173

07 Lecteurs médias musicaux p. 174

08 Téléphone Bluetooth p. 177

09 Configuration p. 180

10 Arborescence écran p. 181

Questions fréquentes p. 185

01 PREMIERS PAS

Moteur non tournant :

• Appui court : marche /arrêt.
• Appui long : pause en lecture CD, mute pour la radio.
  Moteur tournant :
• Appui court : pause en lecture CD, mute pour la radio.
• Appui lonréinitialisation du système.

Appui log : accès aux réglages audio : balance avant/arrière, gauche/droite, grave/àgu, ambiances musicales, loudness, correction automatique du volume, initialiser les réglages.

Accès au Menu «Radio». Affichage de la liste des stations.

Accès au Menu «Musique». Affichage des pistes.

Molette de sélection dans l'affichage à l'écran et selon le contexte du menu.
Appui court : menu contextuel ou validation.
Appui long : menu contextuel spécifique de la listeaffichée.

Accès au Menu «SETUP».

Appui long : accès à la couverture GPS et au mode démp nstration.

Accès au Menu «Téléphone». Affichage du journal des appels.

Régag e du volume (chaque source est indépendante, y compris message et alerte de navigation).

Touches 1 à 6 :

Sélection station de radio mémorisée.

Appui long : mémorisation de la station en écoute.

Accès au Menu «MODE».

Sélection de l'affichage successif de :

Radio, Carte, NAV (si navigation en cours),

Téléphone (si conversation en cours), Ordinateur de bord.

Appui long : affichage d'un écran noir (DARK)

Accès au Menu «Navigation». Affichage des dernières destinations.

Lecteur care SD de navigation uniquement.

Accès au Menu «Trafic». Affichage des alertes trafic en cours.

ESC : abandon de l'opération en cours.

02 COMMANDES AU VOLANT

03 FONCTIONNEMENT GÉNÉRAL

Par appuis successifs sur la touche MODE, accédez aux menus suivants :

RADIO/ LECTEURS MÉDIAS MUSICAUX

TÉLÉPHONE

(Si conversation en cours)

ORDINATEUR DE BORU

CARTE PLEIN ÉCRAN

NAVIGATION

(Si guidage en cours)

SETUP:

langues*, date et heure, affichage, paramètres véhicule*, unités et paramètres système, «Mode démonstration».

* Disnible selon modèle.

TRAFFIC :

informations TMC et messages.

Pour entretenir l'écranil est recommandé d'utiliser un chiffon doux non abrasif (chiffon à lunettes) sans produit additionnel.

Pour avoir une vue globale du détail des menus à choisir, rendez-vous au chapitre «Arborescences écrans».

03 FONCTIONNEMENT GÉNÉRAL

AFFICHAGE EN FONCTION DU CONTEXTE

Un appui sur la moletteOK permet d'accéder à des menus raccourcis suivant l'affichage à l'écran.

NAVIGATION(SI GUIDAGE EN COURS) :

Arrêt guidage
Redire message
Dévier trajet
Info itinéraire
Voir destination
Info trajet
Critères de guidage
Crit. exclusion
Nbre satellites
Déplacer carte
Message vocal
Option guidage

ORDINATEUR DE BORD :

Journal des alertes
Etat des fonctions

TÉLÉPHONE :

Raccroch er
Mise en attente
Appeler
Ionalités DTMF
Mode combiné
Micro off

03 FONCTIONNEMENT GÉNÉRAL

AFFICHAGE EN FONCTION DU CONTEXTE

LECTEURS MÉDIAS MUSICAUX :

RADIO :

CARTE PLEIN ÉCRAN :

04 NAVIGATION - GUIDAGE

CHOIX D'UNE DESTINATION

Appyer sur la touche NAV.

La liste des 20 dernières destinations apparaît en dessous de la fonction Menu «Navigation».

Appyer à nouveau sur la touche NAV ou sélectionner la fonction Menu «Navigation» et appuyer sur la molette pour valider.

Menu «Navigation»

Sélectionner la fonction « Saisir destination » et appuyer sur la molette pour valider.

Saisir destination

Insérer et laisser la carte SD de navigation dans le lecteur en façade pour utiliser lesf ondions Navigation. Les données de la carte SD de navigation ne doivent pas être modifiées. Les mises à jour des données cartographiques sont disponibles auprès du réseau PEUGEOT.

Sélectionner la fonction « Saisir nouvelle adresse » et appuyer sur la molette pour valider.

Saisir nouvelle adresse

Une fois le pas sélectionné, tourner la molette et sélectionner la fonction ville. Appuyer sur la molette pour valider.

Sélectionner les lettres de la ville une à une en validant à chaque fois par un appui sur la molette.

Une liste prédéfinie par la saisie des premières lettres) des villes dans le pays choisi est accessible depuis la touche LIST du clavier virtuel.

04 NAVIGATION - GUIDAGE

7

Tourner la molette et sélectionner OK.

Appuyer sur la molette pour valider.

#

Pour une saisie plus rapide, il est possible de rentrer directement le code postal après avoir sélectionné la fonction «Code postal».

Utiliser le clavier virtuel pour taper les lettres et les chiffres.

8

Recommencer les étapes 5 à 7 pour les fonctions «Rue» et «Numéro».

#

Sélectionner la fonction «Ajouter au carnet d'adresses» pour enregistrer l'adresse saisie dans une fiche du répertoire. Appuyer sur la molette pour valider la sélection.

WIP Nav permet d'enregistrer jusqu'à 500 fiches contact.

#

En cours de guidage, un appui sur l'extrémité de la commande d'éclairag e rappelle la dernière consigne de guidage.

9

Puis sélectionner «Démarrei guidag e» et appuyer sur la molette pour valider.

Démarrer guidage

Sélectionner le critère de guidage :

«Le plus rapide», «Le plus court» ou «Optimisé temps/ distance» et appu yer sur la molette pour valider.

Le choix d'une destination peut également se faire «Depuis carnet d'adresses» ou «Depuis dernières destinations».

Depuis carnet d'adresses

Depuis dernières destinations

[Non-Text]

Rég lages de la carte

Il est possible de zoomer/dézoomer sur la carte avec la molette.

Il est possible de déplacer la carte ou de choisir son orientation par le menu raccourci de la CARTE PLEIN ECRAN.

Appuyer sur MODE jusqu'à l'affichage de la carte en plein écran. Appuyer sur la molette puis sélectionner «Réglages carte».

Sélectionner «Perspective» ou «Carte à plat» et dans ce dernier cas, sélectionner «Cap vers nord» ou «Cap véhicule».

#

Pour féacer une destination ; à partir des étapes 1 à 3, sélectionner «Depuis dernières destinations».

Un appui long sur une des destinations affiche une liste d'actions dans laquelle vous pouvez choisir :

Supprimer destination

Effacer dernières des tinations

04 NAVIGATION - GUIDAGE

AFFECTER UNE ADRESSE ET NAVIGUER VERS «MON DOMICILE»

i

Pour être électée à «Mon domicile», il est nécessaire qu'une adresse soit enregistrée dans le carnet d'adresses, par exemple à partir de «Saisir destination» / «Saisir nouvelle adresse» puis «Ajouter au carnet d'adresses».

1

Appuyer 2ois sur la touche NAV pour afficher le Menu «Navigation».

Menu «Navigation»

2

Sélectionner «Saisir destination» et valider. Puis sélectionner «Depuis carne td'adresses» et valider.

Saisir destination

3

Sélectionner «Menu «Carnet d'adresses»» et valider. Puis sélectionner «Rechercher fiche» et valider.

Carnet d'adresses

4

Sélectionner la fiche du domicile et valider. Puis sélectionner «Editer fiche» et valider.

Editer fiche

5

Sélectionner «Affecter à «mon domicile»» et valider pour enregistrer.

Affecter à «mon domicile»

#

Pour lancer leguidage vers «Mon domicile», appuyer 2 fois sur NAV pour afficher le Menu «Navigation», sélectionner «Saisir destination» et valider.

Puis sélectionner «Guider vers «mon domicile»» et valider pour lancer le guidage.

04 NAVIGATION - GUIDAGE

OPTIONS DE GUIDAGE

1	Appuyer sur la touche NAV.
2	Appuyer à nouveau sur la touche NAV ou sélectionner la fonction Menu «Navig at on» et appuyer sur la molette pour valider.Menu «Navigation»
3	Sélectionner la fonction «Options de guidage» et appuyer sur la molette pour valider.Options de guidage
4	Sélectionner la fonction «Critères de guidage» et appuyer sur la molette pour valider.C ettef onction permet de modifier les critères de guidage.Critères de guidage

L'itinéraire choisi par le radiotéléphone WIP Nav dépend directement des options de guidage. Modifier ces options peut complètement changer l'itinéraire.

5	Sélectionner la fonction «Prise en compte trafic».Cette fonction donne accès aux options «Sans déviation» ou «Avec confirmation».Prise en comp te trafic
6	Sélectionner la fonction «Critères d'exclusion». Cette fonction donne accès aux options EXCLURE (autoroutes, péages, ferry boat).Critères d'exclusion
7	Tourner la molett e et sélectionner la fonction «Recalculer itinéraire» pour prendre en compte les options de guidag e choisies. Appuyer sur la molettepour valider.Recalculer itinéraire

04 NAVIGATION - GUIDAGE

AJOUTER UNE ÉTAPE

Des étapes peuvent être ajoutées à l'itinéraire une fois la destination choisie.

1	Appyer sur la touche NAV.
2	Appyer à nouveau sur la touche NAV ou sélectionner la fondion Menu «Navigation» et appuyer sur la molette pour valider.Menu «Navigation»
3	Sélectionner la fonction «Etapes» et a ppy er sur la molette pour valider.Etapes
4	Sélectionner la fonction «Ajouter é tape» (5 étapes maximum) et a ppy er sur la molette pour valider.Ajouter étape

5

Saisipar exemple une nouvelle adresse.

Saisir nouvelle adresse

2	Appyer à nouveau sur la touche NAV ou sélectionner la fondion Menu «Navigation» et appuyer sur la molette pour valider.
	Menu «Navigation»
3	Sélectionner la fonction «Etapes» et a ppy er sur la molette pour valider.	[IMAGE]
	Etapes
4	Sélectionner la fonction «Ajouter é tape» (5 étapes maximum) et a ppy er sur la molette pour valider.
	Ajouter étape

6

Unfois la nouvelle adresse saisie, sélectionner «OK» et appuyer sur la molette pour valider.

OK

7

Sélectionner «Recalculer itinéraire» et appuyer sur la molette pour valder.

Recalculer itinéraire

L'étape doit être franchie ou supprimée pour que le guidage puisse continuer vers la destination suivante. Sinon, le WIP Nav vous ramènera systématiquement à l'étape précédente.

04 NAVIGATION - GUIDAGE

RECHERCHE DES POINTS D'INTÉRÊTS (POI)

Les points d'intérêts (POI) signalent l'ensemble des lieux de services à proximité (hôtels, commerces variés, aéroports...).

1	Appuyer sur la touche NAV.
2	Appuyer à nouveau sur la touche NAV ou sé lectionner la b rction Menu «Navigation» et appuyer sur la md ette pour valider.Menu «Navigation»
3	Sélectionner la fonction «Rechercher points d'intérêt» et appuyer sur la molette pour valider.Rechercher points d'intérêt
4	Sélectionner la fonction «A proximité» pour rechercher des POI autour du véhicule.A proximité
5	Sélectionner la fonction «Proche de la destination» pour rechercher des POI proches du point d'arrivée de l'itinéraire .Proche de la destination

6		Sélectionner la fonction «Dans une ville» pour rechercher des POI dans la ville souhaitée. Choisir le pays puis entrer le nom de la ville à l'aide du clavier virtuel.Dans une ville
Une liste des villes présentes dans le pays choisi est accessible depuis la touche LIST du clavier virtuel.
7		Sélectionner la fonction «Dans un pays» pour rechercher des POI dans le pays souhaité.Dans un pays
8		Sélectionner la fonction «Le long de l'itinéraire» pour rechercher des POI à proximité de l'itinéraire.Le long de l'itinéraire

Une liste des villes présentes dans le pays choisi est accessible depuis la touche LIST du clavier virtuel.
7	Sélectionner la fonction «Dans un pays» pour rechercher des POI dans le pays souhaité.Dans un pays
8	Sélectionner la fonction «Le long de l'itinéraire» pour rechercher des POI à proximité de l'itinéraire.Le long de l'itinéraire

04 NAVIGATION - GUIDAGE

Cette icône apparaît lorsque plusieurs POI sont regroupés dans la même zone. Un zoom sur cet icône permet de détailler les POI.

LISTE DES PRINCIPAUX POINTS D'INTÉRÊTS (POI)

Station service

Station GPL

Gara ge

PEUGEOT

Circuit automobile

Parking couvert

Parking

Aire de repos

Hôtel

Restaurant

Aire de restauration

Aire de pique-nique

Cafétéria

Aéroport

Gare ferroviaire

Gare routière

Gare maritime

Site industriel

Supermarché

Banque

Distributeur automatique

Court de tennis

Piscine

Terrain de golf

Station de sports d'hiver

Théâtre

Cinéma

Parcs d'attractions

Hôpital

Pharmacie

Commissariat de police

Ecole

Poste

Musée

Information touristique

Radar automatique*

Radar de feu rouge*

Zone à risques*

* Selon disponibilité pays.

04 NAVIGATION - GUIDAGE

RÉGLAGES DE LA NAVIGATION

1

Appyer sur la touche NAV.

2

Appuyer à nouveau sur la touche NAV ou sélectionner la fonction Menu «Navigation» et appuyer sur la molette pour valider.

Menu «Navigation »

3

Sélectionner la fonction «Rég lages» et appuyer sur la molette pour valider.

Réglages

4

Sélectionner la fonction «Volume messa ges vocaux» et tourner la molette pour régler le volume de chaque synthèse vocale (information trafic, messages d'alertes...).

volume messages vocaux

i

Pour activer ou ésactiver le guidage vocal, lorsque le guidage est actif et la carte affichée à l'écran, appuyer sur la molette, puis sélectionner ou désélectionner «Message vocal».

Message vocal

[Non-Text]

Le réglage du volume sonore des alertes des Ⓑ Zones à risques sef ait uniquement lors de la diffusion de l'alerte.

5

Sélectionner la fonction «Points d'intérêt sur carte» pour sélectionner les POI à afficher sur la carte par défaut.

Points d'intérêt sur carte

6

Sélectionner «Paramétrer alertes zones à risques» pour accéder aux fonctions «Affichage sur carte», «Rappel visuel à l'approche» et «Rappel sonore à l'approche».

Paramétrer alertes zones à risques

i

MISE À JOUR DES POI

La procédure détaillée de la mise àpur des P OI est disponible sur le site «wipinforadars.fr».

Elle nécessite un lecteur compatible SDHC(High Capacity).

Appyer sur la touche TRAFFIC.

La liste des messg es TMC apparaît en dessous de Menu «Trafic» triés par ordre de proximité.

Appyer à nouveau sur la touche TRAFFIC ou sélectionner la fonction Menu «Trafic» et appuyer sur la molette pour valider.

Menu «Trafic»

S électionner le filtre de votre choix :

Tous messages sur trajet

Messages d'alertes sur trajet

Messages d'alertes uniquement

Tous types de message

Les messages apparaissent sur la carte et dans la liste.

Pour sortir, appuyer sur ESC.

S électionner la fonction «Filtre géog raphique», appuyer sur la molette pour valider.

Filtre géographique

Puis sélectionner le rçon du filtre (en km) souhaité en fonction de l'itinéraire, appuyer sur la molette pour valider.

Lorsqu'on sélectionne tous les messages sur le trajet, il est recommandé d'ajouter un filtre géographique (dans un rayon de 5 km par exemple) afin de réduire le nombre de messages affichés sur la carte. Le filtre géographique suit le déplacement du véhicule.

Les filtres sont indépendants et leurs résultats se cumulent. Nouspréconisons un filtre sur itinéraire et un filtre autour du véhicule de :

• 3 km ou 5 km pour une région avec une circulation dense,
• 10 km pour une région avec une circulation normale,
• 50 km pour les longs trajets (autoroute).

1 Triangle noir et bleu : informations générales, par exemple :

Informations sur le temps

Informations sur la circulation

Vent

Brouillard

Parking

Neige / glace

2 Triang le rouge et jaune : informations trafic, par exemple :

Signalisation modifiée

Réduction de voie

Route glissante

Accident

Retard

Travaux

Danger d'explosion

Route fermée

Manifestation

Danger

Entrée de route interdite

Embouteillage

ÉCOUTER LES MESSAGES TA

• alstation diffuse des annonces TA.
• la station ne diffuse pas d'annonce TA.
• la ffusion des messages TA n'est pas activée.

La fonction TA (Trafic Announcement) rend prioritaire l'écoute des messages d'alerte TA. Pour être active, cette fonction nécessite la réception correcte d'une station de radio émettant ce type de message. Dès l'émission d'une info trafic, le média en cours (Radio, CD, ...) s'interrompt automatiquement pour diffuser le message TA. L'écoute normale du média reprend dès la fin de l'émission du message.

Lorsque le média en cours d'écoute est affiché à l'écran, appuyer sur la molette.

Le menu raccourcis de la source apparaît et donne accès à :

Info trafic (TA)

Sélectionner info trafic (TA) et appuyer sur la molette pour valider afin d'accéder aux réglages correspondants.

06 RADIO

SÉLECTIONNER UNE STATION

Appyer sur la touche RADIO pour afficher la liste des stations captées localement triées par ordre alphabétique.

Séledionnér la station choisi e en tournant la molette et appuyer pour valider.

En écoute radio, appuyer sur l'une des touches pour sélectionner la station précédente ou suivante de la liste

Un appui long sur l'une des touches lance la recherche automatique d'une station vers les fréquences inférieures ou supérieures.

Appyer sur l'une des touches du clavier numérique, pendant plus de 2 secondes, pour mémoriser la station écoutée.

Appuyer sur la touche du clavier numérique pour rappeler la radio mémo risée.

L'environnement extérieur(colline, immeuble, tunnel, parking, sous-sol...) peut perturber la réception, y compris en mode de suivi RDS. Ce phénomène est normal dans la propagation des ondes radio et ne traduit en aucune manière une défaillance de l'auto radio.

RDS - MODE RÉGIONAL

Lorque la radio en cours d'écoute est affichée à l'écran, appuyer sur la molette.

Le menu raccourcis de la source radio apparaît et donne accès aux raccourcis suivants :

Info trafic (TA)

RDS

Radiotext

Mode régional

Bande AM

Sélectionner la fonction souhaitée et appuyer sur la molette pour valider afin d'accéder aux réglages correspondants.

Le R ^B , si affiché, permet de continuer à écouter une même station grâce au suivi de fréquence. Cependant, dans certaines conditions, le suivi de cette station RDS n'est pas assuré sur tout le pays, les stations de radio ne couvrant pas 100% du territoire. Cela explique la perte de réception de la station lors d'un trajet.

07 LECTEURS MÉDIAS MUSICAUX

CD, CD MP3 / WMA INFORMATIONS ET CONSEILS

Le format MP3, abréviation de MPEG 1, 2 & 2.5 Audio Layer 3 et le format WMA, abréviation de Windows Media Audio et propriété de Microsoft, sont des normes de compression audio permettant d'installer plusieurs dizaines de fichiers musicaux sur un même disque.

Pour pouvoir lire un CDR ou un CDRW gravé, sélectionner lors de la gravure les standards ISO 9660 niveau 1, 2 ou Joliet de préférence. Si le disque est gravé dans un autre format, il est possible que la lecture ne s'effectue pas correctement. Sur un même disque, il est recommandé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible (4x maximum) pour une qualité acoustique optimale. Dans le cas particulier d'un CD multi-sessions, le standard Joliet est recommandé.

Le WIP Nav ne lit que lesfichiers audio avec l'extension «.mp3» avec un débit allant de 8 Kbps à 320 Kbps et l'extension «.wma» avec un débit allant de 5 Kbps à 384 Kbps. Il supporte aussi le mode VBR(Variable Bit Rate). Tout autre ype de fichier (.mp4, .m3u...) ne peut être lu.

Il est conseillé de rédjer les noms de fichiers avec moins de 20 caractères en excluant les caractères particuliers (ex : « ? ; ù) afin d'éviter tout problème de lecture ou d'affichage.

07 LECTEURS MÉDIAS MUSICAUX

SÉLECTIONNER / ÉCOUTER LA MUSIQUE CD, CD MP3 / WMA

1	Appuyer sur la touche MUSIC.
!La liste des plages ou des fichiers MP3/WMA apparaît en dessous de Menu «Musique».
2	Appuyer à nouveau sur la touche MUSIC ou sélectionner la fonction Menu «Musique» et appuyer sur la molette pour valider.Menu «Musique»
3	Sélectionner la fonction «Choisir la source» et appuyer sur la molette pour valider.Choisir la source

4 Sélectionner la source musicale souhaitée : CD, CD MP3/WMA. Appuyer sur la molette pour valider. La lecture commence. 5 Appuyer sur l'une des touches haut et bas pour sélectionner le dossier suivant/précédent. 6 Appuyer sur l'une des touches pour sélectionner une plage musicale. Maintenir appuyée une des touches pour une avance ou un retour rapide.
4 Sélectionner la source musicale souhaitée : CD, CD MP3/WMA. Appuyer sur la molette pour valider. La lecture commence. 5 Appuyer sur l'une des touches haut et bas pour sélectionner le dossier suivant/précédent. 6 Appuyer sur l'une des touches pour sélectionner une plage musicale. Maintenir appuyée une des touches pour une avance ou un retour rapide.
4 Sélectionner la source musicale souhaitée : CD, CD MP3/WMA. Appuyer sur la molette pour valider. La lecture commence. 5 Appuyer sur l'une des touches haut et bas pour sélectionner le dossier suivant/précédent. 6 Appuyer sur l'une des touches pour sélectionner une plage musicale. Maintenir appuyée une des touches pour une avance ou un retour rapide.
4 Sélectionner la source musicale souhaitée : CD, CD MP3/WMA. Appuyer sur la molette pour valider. La lecture commence. 5 Appuyer sur l'une des touches haut et bas pour sélectionner le dossier suivant/précédent. 6 Appuyer sur l'une des touches pour sélectionner une plage musicale. Maintenir appuyée une des touches pour une avance ou un retour rapide.
4 Sélectionner la source musicale souhaitée : CD, CD MP3/WMA. Appuyer sur la molette pour valider. La lecture commence. 5 Appuyer sur l'une des touches haut et bas pour sélectionner le dossier suivant/précédent. 6 Appuyer sur l'une des touches pour sélectionner une plage musicale. Maintenir appuyée une des touches pour une avance ou un retour rapide.

07 LECTEURS MÉDIAS MUSICAUX

UTILISER L'ENTRÉE AUXILIAIRE (AUX)

CÂBLE AUDIO JACK/USB NON FOURNI

1

Brancher équipement nomade (lecteur MP3/WMA...) à la prise audio JACK ou au port USB, à l'aide d'un câble audio adapté.

2

Appuyer sur la touche MISC et appuyer à nouveau sur la touche ou sélectionner la fonction Menu «Musique» et appuyer sur la molette pour valider.

Menu «Musique»

3

Sélectionner la fonction «Entrée auxiliaire» et appuyer sur la molette pour l'activer.

Entrée auxiliaire

4

Sélectionner la source musicale AUX et appuyer sur la molette pour valider. La lecture commence automatiquement.

!

L'affichage et la gestion des commandes se font via l'équipement nomade.

08 TÉLÉPHONE BLUETOOTH

Pour des raisons de sécurité éparce qu'elles nécessitent une attention soutenue de la part du conducteur, les opérations de jumelage du téléphone mobile Bluetooth au système kit mainslibres du WIP Nav, doivent être réalisées véhicule à l'arrêt et contact mis.

Connectez-vous sur www.peugeot.pays pour plus d'informations (compatibilité, aide complémentaire, ...).

Activer la fonction Bluetooth du téléphone et s'assurer qu'il est «visible par tous» (se référer à la notice du téléphone).

Appyer sur la touche PHONE.

* Les services disponibles sont dépendants du réseau, de la carte SIM et de la compatibilité des appareils Bluetooth utilisés. Vérifiez sur le manuel de votre téléphone et auprès de votre opérateur, les services auxquels vous avez accès.

Pour unepremière connexion, sélectionner «Rechercher un téléphone» et appuyer sur la molette pour valider. Sélectionner ensuite le nom du téléphone.

Rechercher un téléphone

Saisir le code d'authentication sur le téléphone. Le code à saisir est affiché à l'écran du système. Certains téléphones proposent une reconnexion automatique du téléphone à chaque mise du contact. Un message confirme le jumelage.

Le jumelage peut également être lancé à partir du téléphone (se référer à la notice du téléphone).

Une fois le téléphone connecté, WIP Nav peut synchroniser le carnet d'adresses et le journal des appels. Cette synchronisation peut prendre quel ques minutes * .

Pour chager le téléphone connecté, appuyer sur la touche PHONE, puis sélectionner Menu « Téléphone » et appuyer sur la molette pour valider.

08 TÉLÉPHONE BLUETOOTH

CONNECTER UN TÉLÉPHONE

Pour des raisons de sécurité et parce qu'elles nécessitent une attention soutenue de la part du conducteur, les opérations de jumelage du téléphone mobile Bluetooth au système kit mainslibres du WIP Nav, doivent être réalisées véhicule à l'arrêt et contact mis.

Connectez-vous sur www.peugeot.pays pour plus d'informations (compatibilité, aide complémentaire, ...).

Activer la fonction Bluetooth du téléphone et s'assurer qu'il est «visible par tous» (se référer à la notice du téléphone).

Le dernier téléphone connecté se reconnecte automati quement.

Un message confirme la connexion.

Appuyer sur la touche PHONE.

La liste des téléphones précédemment connectés(4 au maximum) s'affichent sur l'écran multifonction. Sélectionner le téléphone choisi pour une nouvelle connexion.

* Les services disponibles sont dépendants du réseau, de la carte SIM et de la compatibilité des appareils Bluetooth utilisés. Vérifiez sur le manuel de votre téléphone et auprès de votre opérateur, les services auxquels vous avez accès.

Une fois le téléphone connecté, WIP Nav peut synchroniser le carnet d'adresses et le journal des appels. Cette synchronisation peut prendre quelques minutes*.

Lorsqu'un téléphone est déjà connecté, pour le changer, appuyer sur la touche PHONE, puis sélectionner Menu « Téléphone » et appu yer sur la molette pour valider.

Sélectionner « Connecter un téléphone ». Sélectionner le téléphone et appuyer pour valider.

08 TÉLÉPHONE BLUETOOTH

RECEVOIR UN APPEL PASSER UN APPEL

Un appel entrant est annoncé par une sonnerie et un fichage superposé sur l'écran multifonction.

Sélectionner l'onglet «Oui» pour accepter ou «Non» pour refuser et valider en appuyant sur la molette.

Oui

Non

Pour raccrocher, appuyer sur la touche PHONE ou appuyer sur la molette et sélectionner «Raccrocher» et valider en appuyant sur la molette.

Raccrocher

Apper sur l'extrémité de la commande au volant pour accepter l'appel ou raccrocher l'appel en cours.

Appyer sur la touche PHONE.

La liste des 20 derniers appelsémis et reçus depuis le véhicule apparaît en dessous de Menu « Téléphone ». Vous pouvez sélectionner un numéro et appuyer sur la molette pour lancer l'appel.

Sélectionner la fonction Menu «Téléphone» et appuyer sur la molette pour valider.

Menu «Télé phone »

Le choix d'un numéro peut aussi s'éfaire à partir du carnet d'adresses. Vous pouvez sélectionner «Appel depuis carnet d'adresses». Le WIP Nav permet d'enregistrer jusqu'à 1 000 fiches (numéros de téléphone).

Appuyer plus de deux secondes sur l'extrémité de la commande au volant pour accéder au carnet d'adresses.

Il est possible de passer un appel directement depuis le téléphone, stationner le véhicule par mesure de sécurité.

Pour effacer un numéro, appuyer sur la touche PHONE, puis un appui long sur un numéro d'appel affiche une liste d'actions dont : Effacer entrée Effacer la liste

09 CONFIGURATION

RÉGLER LA DATE ET L'HEURE

La fonction SETUP donne accès aux options : Largues, Date et heure, Affichage (Luminosité, Harmonie de couleur, Couleur carte), Paramètres véhicule, Unités, Paramètres système.

Ce ré glag e est nécessaire après tout débranchement de la batterie.

Appuyer sur la touche SETUP.

Sélectionner la fonction «Date et h eure» et appuyer surl a molette pour vaider.

Date et heure

Sélectionner la fonction «Régler date et heure» et appuyer sur la molette pour valider.

Régler date et heure

Réger les paramètres à l'aide des flèches directionnelles un par un en validant avec la molette.

Sélectionner la fonction «Format date» et appuyer sur la molette pour valider.

Valider le format souhaité à l'aide de la molette.

Valider le format souhaité à l'aide de la molette.

Appuyer plus de 2 secondes sur la toucheSETUP permet d'accéderà :

Détails d'apparei

Couverture GPS

Mode démonstration

10 ARBORESCENCE ÉCRAN

FONCTION PRINCIPALE

CHOIX A

choix A1

choix A2

CHOIX B...

Dans un rayon de 10 km

Dans un rayon de 50 km

Dans un rayon de 100 km

Vocale

Lou dness

Correction auto du volume

Initialiser réglag es audio

Menu «Trafic»

Tous messages sur trajet

Messages d'alertes sur trajet

Messages d'alertes uniquement

Tous types de message

Filtre géographique

Dans un rayon de 3 km

Dans un rayon de 5 km

Menu «Musique»

Choisir la source

Réglages audio

Balance / Fader

Grave / Aigu

Ambiance musicale

Aucune

Classique

Jazz

Rockpop

Techno

Menu «Radio»

Bande AM/FM

Bande FM

Bande AM

Choisir la fréquence

Réglages audio

Balance/ Fader

Grave / Aigu

Ambiance musicale

Aucune

Optimisé temps / distance

Prise en compte trafic

Sans déviation

Avec confirmation

Critères d'exclusion

Exdure autoroutes

Exclure péages

Exclure ferry-boat

Recalculer itinéraire

Réglages

Volume messages vocaux

Points d'intérêt sur carte

Paramétrer alertes zones à risques

Affichage sur carte

Rappel visuel à lapproche

Rappel sonore à lapproche

Menu «Téléphone»

Numéroter

■ Appel depuis carnet d'adresses

Journal d'appels

Connecter un téléphone

Rechercher un téléphone

Téléphones connectés

Déconnecter téléphone

Renommer téléphone

Supprimer téléphone

Supprimer tous les téléphones

Afficher détails

Réglages

Choisir sonnerie

Régler volume sonnerie

Saisir numéro de messagerie

Menu «SETUP»

Langues *

Deutsch

English

Español

Français

Italiano

Nederlands

Polski

Portugues e

Date et heure *

Régler date et heure

Format date

Format heure

* Disponible selon modèle.

QUESTION	RÉPONSE	SOLUTION
Il y a un écart de qualité sonore entre les différentes sources audio (radio, CD...).	Pour permettre une qualité d'écoute optimum, les réglages audio (Volume, Graves, Aigus, Ambiance, Loudness) peuvent être adaptés aux différentes sources sonores, ce qui peut générer des écarts audibles lors d'un changement de source (radio, CD...).	Vérifier que les réglages audio (Volume, Graves, Aigus, Ambiance, Loudness) sont adaptés aux sources écoutées. Il est conseillé de régler les fonctions AUDIO (Graves, Aigus, Balance Ar-Av, Balance Ga-Dr) sur la position milieu, de sélectionner l'ambiance musicale «Aucune», de régler la correction loudness sur la position «Active» en mode CD et sur la position «Inactive» en mode radio.
Le CD est éjecté systé matiquement ou n'est pas lu par le lecteur.	Le CD est placé à l'envers, illisible, ne contient pas de données audio ou contient un format audio illisible par l'autoradio.Le CD est protégé par un système de protection anti-piratage non reconnup ar l'autoradio.	- Érifier le sens de l'insertion du CD dans le lecteur.- Vérifier l'état du CD : le CD ne pourra pas être lu s'il est trop endommagé.- Vérifier le contenu s'il s'a git d'un CD gravé : consultez les conseils d'uchaptre «Audio».- Le lecteur de l'autoradio ne lit pas les DVD.- Dfait d'une qualité insu fisante, certains CD gravés ne seront pas lus par le système aud b.
Le son du lecteurCD est dégradé.	Le CD utilisé est rayé ou de mauvaise qualité. Insérer des CD de bonne qualité et les conserver dans de bonnes conditions.
	Les réglages de l'autoradio (graves, aigus, ambiances) sont inadaptés. Ramener le niveau d'aigus ou de graves à 0, sans sélectionner d'ambance.
Les stations mémorisées ne fonctionnent pas (pas de son, 87,5 Mhz s'affiche...).	La gamme d'onde sélectionnée n'est pas la bonne.	Appuyer sur la touche BAND AST pour retrouver la gamme d'onde (AM, FM1, FM2, FMAST) où sont mémorisées les stations.
La qualité de réception de la station radio écoutée se dégrade progressivement ou les stations mémorisées ne fonctionnent pas (pas de son, 87,5 Mhz s'affiche...).	Le véhicule est trop éloigné de l'émetteur de la station écoutée ou aucun émetteur n'est présent dans la zone géographique traversée.	Activer la fonction «RDS» afin de permettre au système de vérifier si un émetteur plus puissant se trouve dans la zone géographique.
	L'environnement (colline, immeuble, tunnel, parking sous-sol...) bloque la réception, y compris en mode de suivi RDS.	Cephénomène est normal et ne traduit pas une défaillance de l'autoradio.
	L'antenne est absente ou a été endommagée (par exemple lors d'un passage en lavage ou dans un parking souterrain).	Faire vérifier l'antenne par le réseau PEUGEOT.
Coupures du son de 1 à 2 secondes en mode radio.	Le système RDS recherche pendant cette brève coupure du son une éventuelle fréquence permettant une meilleure réception de la station.	Désactiver la fonction «RDS» si le phénomène est trop fréquent et toujours sur le même parcours.
Moteur coupé, l'autoradio s'arrête après plusieurs minutes d'utilisation.La case «Info trafic (TA)» est cochée. Pourtant, certains embouteillages sur l'itinéraire ne sont pas indiqués en temps réel.	Lorsque le moteur est coupé, le temps de fonctionnement de l'autoradio dépend de la charge de la batterie.L'arrêt est normal : l'autoradio se met en mode économie d'énergie et se coupe afin de préserver la batterie du véhicule.	Démarrer le moteur du véhicule afin d'augmenter la charge de la batterie.
	Au démarrage, le système met quelques minutes pour capter les informations trafic.	Attendre que les informations trafic soient bien reçues (affichage sur la carte des pictos d'informations trafic).
	Dans certains pays, seuls les grands axes (autoroutes, ...) sont répertoriés pour les informations trafic.	Ce phénomène est normal. Le système est dépendant des informations trafic disponibles.
Je reçois une alerte radar pour un radar qui n'est pas sur mon parcours.	Le système annonce tous les radars positionnés dans un cône situé devant le véhicule. Il peut détecter des radars situés sur les routes proches ou parallèles.	Zoomer la carte afin de visualiser la position exacte du radar.
L'alerte sonore des radars ne fonctionne pas.	L'alerte sonore n'est pas active.	Activer l'alerte sonore dans Menu «Navigation», Réglages, Paramétrer alertes zones à risques.
	Le son de l'alerte est réglé au minimum.	Augmenter le volume sonore de l'alerte au passage d'un radar.
Lâtit udene s'affiche pas.	Au démarrage, l'initialisation du GPS peut mettre jusqu'à 3 minutes pour capter correctement plus de 3 satellites.	Attendre le démarrage complet du système. Vérifier que la couverture GPS est d'au moins 3 satellites (appui long sur la touche S ETUP, puis sélectionner «Couverture GPS»).
	Selon l'environnement géographique (tunnel, ...) ou la météo, les conditions de réception du signal GPS peuvent varier.	Ce phénomène est normal. Le système est dépendant des conditions de réception du signal GPS.
Le calcul de l'itinéraire naboutit pas.Le temps d'attente après l'insertion d'un CD est long.	Les critères d'exclusion sont peut être en contradiction avec la localisation actuelle (exclusion des routes à péag e sur une autoroute à péag e).	Vérifier lescritères d'exclusion.
	Lors de l'insertion d'un nouveau média, le système lit un certain nombre de données (répertoire, titre, artiste...). Ceci peut prendre quelques secondes.	Ce phénomène est normal.
Je n'arrive pas à connecter mon téléphone Bluetooth.	Il est possible que le Bluetooth du téléphone soit désactivé ou l'appareil non visible.	- Vérifier que le Bluetooth de votre téléphone est activé.- Vérifier que votre téléphone est visible.
Le son du téléphone connecté en Bluetooth est inaudible.	Le son dépend à la fois du système et du téléphone.	Augmenter le volume du WIP Nav, éventuellement au maximum et augmenter le son du téléphone si nécessaire.

WIP Sound

AUTORADIO / BLUETOOTH

Votre WIFSound est codé de manière à fonctionner uniquement sur votre véhicule. En cas d'installation sur un autre véhicule, consultez le réseau PEUGEOT pour la configuration du système.

Pour des raisons de écurité, le conducteur doit réaliser les opérations nécessitant une attention soutenue véhicule à l'arrêt.

Lorsque le moteur est arrêté et afin de préserver la batterie, l'autoradio peut se couper après quelques minutes.

SOMMAIRE

01 Premiers pas p. 190

02 Commandes au volant p. 191

03 Menu général p. 192

04 Audio p. 193

05 Lecteur USB - WIP Plug p. 196

06 WIP Bluetooth p. 199

07 Configuration p. 202

08 Arborescences écrans p. 204

Questions fréquentes p. 209

01 PREMIERS PAS

Sélection de la source : radio, CD audio / CD MP3, USB, connexion Jack, Streaming, AUX.

Sélection des g ammes d'ondes FM1, FM2, F Mast et AM.

Réglage des options audio : balance avant/arrière, gauche/droite, basse/aigu, loudness, ambiances sonores.

Affichage de la liste des stations locales. Appui long : plages du CD ou des répertoires MP3 (CD / US B).

Abandonner l'opération en cours.

Éjection du CD.

Sélection de l'affichage à l'écran entre les modes : Date, fonctions audio, ordinateur de bord, téléphone.

Marcharrêt, réglage du volume.

Marche / Arrêt de la fonction TA (Annonce Trafic). Appui long : accès au mode PTY* (TTypes de Programmes radio).

Recherche automatique fréquence inférieure/supérieure. Sélection plage CD, MP3 ou USB précédente suivante.

Validation.

La touche DARK modifie l'affichage de l'écran pour un meilleur confort de conduite la nuit.

1° appui : éclairage du bandeau supérieur uniquement.

2 appui : affichage d'un écran noir.

3ème appui : retour à l'affichage standard.

Touches 1 à 6 :

Sélection station de radio mémorisée.

Appui long : mémorisation d'une station.

Affichage du menu général.

Sélection fréquence inférieure/supérieure.

Sélection répertoire MP3 précédent/ suivant.

Sélection répertoire / genre / artiste / play list précédente / suivante (USB).

* Disponible selon version.

02 COMMANDES AU VOLANT

Radio : sélection station mémorisée inférieure/supérieure. USB : sélection du genre / artiste / épertoire de la liste de classification. Sélection élément précédent suivant d'un menu.

Radio : recherche automatique

fréquence supérieure.

CD/MP3/USB:sélection du morceau suivant.

CD/USB : pression continue : avance rapide.

Saut dans la liste.

Augmentation du volume.

Chagement de source sonore. Validation d'une sélection. Décrocher/raccrocher le téléphone. Pression de plus de 2 secondes : accès au menu du téléphone.

Dimination du volume.

Radio : recherche automatique fréquence inférieure.

CD/MP3/USB : sélection du morceau précédent.

CD/USB : pression continue : retour rapide.

Saut dans la liste.

Silence : couper le son par appui simultané sur les touches augmentation et diminution du volume. Rétablir le son : par appui sur une des deux touches du volume.

03 MENU GÉNÉRAL

FONCTIONS AUDIO :

radio, C D, USB, options.

TÉLÉPHONE :

kit mains-libres,

jumelage, gestion

d'une communication.

ÉCRAN MONOCHROME C

ORDINATEUR DE BORD :

saisie des distances, alertes, état des fonctions.

PERSONNALISATION-

CONFIGURATION :

paramètres vé hicule, affichage, langues.

ÉCRAN MONOCHROME A

Pour avoir une vue globale du détail des menus à choisir, rendez-vous à la partie «Arborescences écrans » de ce chapitre.

04 AUDIO

RADIO SÉLECTIONNER UNE STATION

Effectuer despressions successives sur la touche SOURCE et sélectionner la radio.

Appuyer sur la touche BAND AST pour sélectionner une gamme d'ondes parmi : FM1, FM2, FMast, AM.

Appuyer brièvement sur l'une des touches pour effectuer une recherche automatique des stations de radio.

Appuyer sur l'une des touches pour effectuer une recherche manuelle de fréquence supérieure inférieure.

Appuyer sur la touche LIST REFRESH pour afficher la liste des stations captées localement (30 stations maximum). Pour mettre à pur cette liste, appuyer plus de deux secondes.

L'environnement extérieur colline, immeuble, tunnel, parking, sous-sol...) peut bloquer la réception, y compris en mode de suivi RDS. Ce phénomène est normal dans la propagation des ondes radio et ne traduit en aucu ne manière une défaillance de l'autoradio.

RDS

Appuyez sur la touche MENU.

Sélectionner FONCTION SAUDIO puis appuyer sur OK.

Sélectionner la fonction PRÉFÉRENCES BANDE FM puis appuyer sur OK.

Sélectionner ACTIVER SUIVI DE FRÉQUENCE (RDS) puis appuyer sur OK. RDS s'affiche sur l'écran.

En mode radio, appyer directement sur OK pour activer / désactiver le mode RDS.

Le RDS, si affiché, permet de continuer à écouter une même station grâce au suivi de fréquence. Cependant, dans certaines conditions, le suivi de cette station RDS n'est pas assuré sur tout le pays, les stations de radio ne couvrant pas 100% du territoire, lors d'une réception plus faible, la fréquence bascule sur une station régionale.

04 AUDIO

ÉCOUTER LES MESSAGES TA

La fonction TA(Trafic Announcement) rend prioritaire l'écoute des messages d'alerte TA. Pour être active, cette fonction nécessite la réception correcte d'une station de radio émettant ce type de message. Dès l'émission d'une info trafic, le média en cours (Radio, CD, ...) s'interrompt automatiquement pour diffuser le message TA. L'écoute normale du média reprend dès latin de l'émission du message.

Appuyer sur la touche TA pour activer ou désactiver la diffusion des annonces.

CD

ÉCOUTER UN CD

Insérer uniquement des disques compacts ayant une forme circulaire.

Certains systèmes anti-piratage, sur disque d'origine ou CD copiés par un graveur personnel, peuvent générer des dysfonctionnements indépendants de la qualité du lecteur d'origine.

Sans appui sur la touche EJECT, insérer un CD dans le lecteur, la lecture commence automatiquement.

Pouécouter un disque déjà inséré, effectuer des pressions successives sur la touche SOURCE et sélectionner CD.

Appyer sur l'une des touches pour sélectionner un morceau du CD.

Appuyer sur la touche L\$T REFRESH pour afficher la liste des plages du CD.

Maintenir appyée une des touches pour une avance ou un retour rapide.

04 AUDIO

CD MP3 ÉCOUTER UNE COMPILATION MP3

Insérer une compilation MP3 dans le lecteur.

L'autoradio recherche l'ensemble des plages musicales ce qui peut prendre de quelques secondes à plusieurs dizaines de secondes avant que la lecture commence.

Sur un même disque, le lecteur CD peut lire jusqu'à 255 fichier MP3 répartis sur 8 niveaux d' repertoire. Il est cependant recommandé de se limiter à deux niveaux afin de réduire le temps d'accès à la lecture du CD.

Lors de la lecture, l'arborescence des dossiers n'est pas respectée.

Tous les fichiers sont affichés sur un même niveau.

Pour écouter un disque déjà inséré, effectuer des pressions successives sur la touche SOURCE et sélectionn er CD.

Appuer sur l'une des touches pour sélectionner un morceau du CD.

Appyer sur la touche LIST REFRES H pour afficher la liste des répertoires de la compilation MP3.

Maintenir appyée une des touches pour une avance ou un retour rapide.

CD MP3

INFORMATIONS ET CONSEILS

Le format MP3, abréviation de MPEG 1,2 & 2.5 Audio Layer 3 est une norme de compression audio permettant d'installer plusieurs dizaines de fichiers musicaux sur un même disque.

Pour pouvoir lire unCDR ou un CDRW gravé, sélectionner lors de la gravure les standards ISO 9660 niveau 1,2 ou Joliet de préférence.

Si le disque estgravé dans un autre format, il est possible que la lecture ne s'effectue pas correctement.

Sur un même disque, il est recommandé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible (4x maximum) pour une qualité acoustique optimale.

Dans le cas particulier d'unCD multi-sessions, le standard Joliet est recommandé.

L'autoradio ne lit que les fichiers avec l'extension «.mp3» avec un taux d'échantillonnage de 22,05 KHz ou 44,1 KHz. Tout autre type de fichier (.wma, .mp4, .m3u...) ne peut être lu.

Il est conseillé de rédiger les noms de fichiers avec moins de 20 caractères en excluant les caractères particuliers (ex : « ? ; ù) afin d'éviter tout problème de lecture ou d'affichage.

LesCD vides ne sont pas reconnus et risquent d'endommager le système.

05 LECTEUR USB - WIP PLUG

UTILISER LA PRISE USB - WIP

La liste des équipements compatibles et les taux de compressions supportés sont disponibles auprès du réseau PEUGEOT.

Ce boîtier est composé d'un port USB et d'une prise Jack *. Les fichiers audio sont transmis d'un équipement nomade - baladeur numérique ou une clé USB - à votre WIP Sound, pour une écoute via les haut-parleurs du véhicule.

Clé USB(1.1, 1.2 et 2.0) ou lecteur Apple® de génération 5 ou supérieures :

• les clés USB doivent être formatées en FAT ou FAT 32(NTFS non supporté),
• le cordon du lecteur Apple ^® es indispensable,
• la gation dans la base de fichier se fait aussi à l'a de des commandes au volant.

Autres lecteurs Apple ^® de générations précédentes et lecteurs utilisant le protocole MTP * :

• lecture seule par cordon Jack-Jack (non fourni)
• la gation dans la base de fichier se fait à partir de l'appareil nomade.

CONNEXION D'UNE CLÉ USB

Branchez la cée à la prise, directement ou à l'aide d'un cordon. Si l'autoradio est allumé, la source USB est détectée dès sa connexion. La lecture commence automatiquement après un temps qui dépend de la capacité de la clé USB.

Lesformats de fichier reconnus sont .mp3 (mpe g1 layer 3 uniquement) et .wma (standard 9 uniquement, compression de 128 kbit/s).

Certains formats de playlists sont acceptés (.m3u,...).

Au rebranchement de la dernière clé utilisée, la reprise de la dernière musique écoutée se fait automatiquement.

Le système constitue des listes de lecture (mémoire temporaire) dont le temps de création dépend de la capacité de l'équipement USB.

Les autres sources sont accessibles pendant ce temps.

Les listes de lecture sont actualisées à chaque coupure du contact ou connexion d'une clé USB.

Lors d'une première connexion, le classement proposé est un classement par dossier. Lors d'une reconnexion, le système de classement préalablement choisi est conservé.

*Selon véhicule.

05 LECTEUR USB - WIP PLUG

UTILISER LA PRISE USB - WIP PLUG

2

Effectuer un appui long sur LIST pour afficher les différentes classifications. Choisir par Dossier/ Artiste / Genre / Playlist, appuyer sur OK pour sélectionner le classement choisi, puis à nouveau sur OK pour valider.

• par Dossier : intégralité des dossiers conténant des fichiers audioreconnus sur le périphérique.
• par Artiste : intégralité des noms des artistes définis dans les ID3 Tag, classés par ordre alphabétique.
• par Genre : intégralité des genres définis dans les ID3 Tag.
• par y Rsa: suivant les playlists enregistrées sur le périphérique USB.

Effectuer un appui court sur LIST pour afficher le classement choisi précédemment.

Naviguer dans la liste avec les touches gauche/droite et haut/bas.

Valider la sélection en appuyant sur OK.

3

Appuyer sur l'une de ces touches pour accéder à la piste précédente / suivante de la liste de classification en cours de ledure

Maintenir appuyée une des touches pour une avance ou un retour rapide.

4

Appuyer sur l'une de ces touches pour accéder au Genre, Dossier, Artiste ou Playlist précédent / suivant de la liste de classification en cours de lecture.

CONNEXION LECTEURS APPL® PAR LA PRISE USE

1

Les listes disponibles sont Artiste, Genre et Playlist (telles que définies dans les lecteurs Apple ^® ).

Sélection et Navigation sont décrites aux étapes 1 à 4 précédentes.

!

Nepas connecter de disque dur ou appareils à connexion USB autres que des équipements audio à la prise USB. Cela risque dendommager votre installation.

05 LECTEUR USB - WIP PLUG

UTILISER L'ENTRÉE AUXILIAIRE (AUX)

PRSE RCA

RÉGLER LE VOLUME DE LA SOURCE AUXILIAIRE

L'entrée auxiliaire RCA, permet de brancher un équipement nomade (lecteur MP3...).

Régler d'abord le volume de votre équipement nomade.

Brancher l'équipement nomadélecteur MP3...) aux prises audio (blanche et rouge, de type RCA) à l'aide d'un câble adapté non fourni.

Régler ensuite le volume de votre autoradio.

Effectuer des pressions successives sur la touche SOURCE et sélectionner AUX.

L'affichage et la gestion des commandes se font via l'équipement nomade.

06 WIP BLUETOOTH

TÉLÉPHONE BLUETOOTH

ÉCRAN C

(Disponible selon modèle et version)

Pour des raisons de sécurité éparce qu'elles nécessitent une attention soutenue de la part du conducteur, les opérations de jumelage du téléphone mobile Bluetooth au système mains-libres Bluetooth de votre autoradio, doivent être réalisées véhicule à l'arrêt et contact mis.

Connectez-vous sur www.peugeot.pays pour plus d'informations (compatibilité, aide complémentaire, ...)

Activer la fonction Bluetooth du téléphone et s'assurer qu'il est «visible par tous» (configuration du téléphone).

Appyez sur la touche MENU.

Sélectionner dans le menu :

• Bluetooth éléphonie - Audio
• Configuration Bluetooth
• Effectuez une recherche Bluetooth

Une fenêtre s'affiche avec un message de recherche en cours.

Les services offerts sont dépendants du réseau, de la carte SIM et de la compatibilité des appareils Bluetooth utilisés.

Vérifiez sur le manuel de votre téléphone et auprès de votre opérateur, les services auxquels vous avez accès.

Les 4 premiers téléphones reconnus s'effichent dans cette fenêtre.

Le menu TÉLÉPHONE permet d'accéder notamment aux fonctions suivantes : Répertoire*, Journal des appels, Gestion des jumelages.

* Si la compatibilité matérielle de votre téléphone est totale.

Dans la liste, sélectionner le téléphone à connecter. On ne peut connecter qu'un téléphone à la fois.

Un clavier virtuel s'affiche à l'écran : composer un code à 4 chiffres minimum. Valider parOK.

Un message s'affiche à l'écran du téléphone choisi. Pour accepter le jumelage, tapez ce même code sur le téléphone, puis validez par OK.

En casd'échec le nombre d'essai est illimité,

Un message avec le jumelage réussi, apparaît à l'écran.

La connexion automatique autorisée est active qu'après avoir configuré le téléphone. Le répertoire et le journal des appels sont accessibles après le délai de synchronisation.

06 WIP BLUETOOTH

RECEVOIR UN APPEL

Un appel entrant est annoncé par une sonnerie et un affichage superposé sur l'écran du véhicule.

Sélectionner l'onglet OUI sur l'écran à l'aide des touches et valider par OK.

Appuyer sur la commande au volant pour accepter l'appel.

PASSER UN APPEL

A partir du menu Bluetooth téléphonie - Audio, sélectionner «Gérer l'appel téléphonique» puis «Appeler», «Journal des appels» ou «Répertoire».

Appyer plus de deux secondes sur la commande au volant pour accéder à votre répertoire, ensuite naviguer avec la molette.

ou

Pour composer un numéro, utiliser le clavier de votre téléphone, véhicule à l'arrêt.

RACCROCHER UN APPEL

Pendant un appel, appyer plus de deux secondes sur la commande au volant.

Valider parOK pour raccrocher l'appel.

06 WIP BLUETOOTH

Diffusion sans fil des fichiers musicaux du téléphone via l'équipement audio. Le téléphone doit savoir gérer les profils bluetooth adéquats (Profils A2DP / AVRC P).

Initier lejumelage entre le téléphone et le véhicule. Ce jumelage peut être initié à partir du menu téléphonie du véhicule ou via le clavier du téléphone. Cf. étapes 1 à 9, pages précédentes. Lors de la phase de jumelage, le véhicule doit être à l'arrêt et la désur le cont ad.

Sélectionner dans le menu de téléphonie le téléphone à connecter. Le système audio se connecte automatiquement à un téléphone nouvellement jumeïe.

Activer la source streamig en appuyant sur le bouton SOURCE **. Le pilotage des morceaux d'écoute usuels est possible via les touches de la façade audio et les commandes au vo l'ant**. Les informations contextuelles peuvent être affichées à l'écran.

* Selon la compatibilité du téléphone.
** Dans certains cas, la lecture deschiers Audio doit être initiée à partir du clavier.
*** Si le téléphone supporte la fonction.

07 CONFIGURATION

1	Appuyer sur la touche MENU.
2		Sélectionner avec les flèches la fonction RÉGLAGES AFF.
3		Appuyer pour valider la sélection.
4		Sélectionner avec les flèches la fonction ANNÉE.

5	Appyer pour valider la sélection.
6	Régler le paramètre.
7	Appyer pour valider la sélection.
8	Recommencer à l'étape 1 puis paramètrer les réglages MOIS, JOUR, HEURE, MINUTES.

07 CONFIGURATION

ÉCRAN C

1	Appuyer sur la touche MENU.
2	Sélectionner avec les flèches la fonction PERSONNALISATION CONFIGURATION.
3	Appuyer pour valider la sélection.
4	Sélectionner avec les flèches la fonction CONFIGURATION AFFICHEUR.

08 ARBORESCENCES ÉCRANS

MONOCHROME A

FONCTION PRINCIPALE

CHOIX A

CHOIX A1

CHOIX A2

CHOIX B...

RADIO-CD

SUIVI RDS

MODE REG

RÉPÉTITION CD

LECT ALÉATOIRE

CONFIG VÉHIC \*

ESS VIT MAR

ÉCLAI ACCOMP

* Lesaramètres varient suivant le véhicule.

OPTIONS

DIAGNOSTIC

CONSULTER

ABANDONNER

08 ARBORESCENCES ÉCRANS

UNITÉS

TEMPÉRATURE : °CELSIUS / °FAHRENHEIT

CONSOMMATIONS CARBURANT : KM/L - L/100 - MPG

RÉGLAGE AFF

ANNÉE

MOIS

JOUR

HEURE

MINUTES

MODE 12 H/24 H

LANGUES

FRANCAIS

ITALIANO

NEDERLANDS

PORTUGUES

PORTUGUES-BRASIL

DEUTSCH

ENGLISH

ESPANOL

08 ARBORESCENCES ÉCRANS

MONOCHROME C

Un appui sur la molette OK permet d'accéder à des menus raccourcis suivant l'affichage à l'écran :

RADIO

■ activer / désactiver RDS
■ activer / désactiver mode REG
■ activer / désactiver radiotext

CD / CD MP3

■ activer / désactiver Intro
activer / désactiver répétition plages (tout le CD en cours pour CD, tout le dossier en cours pour CD MP3)
activer / désactiver lecture aléatoire (tout le CD en cours pour CD, tout le dossier en cours pour CD MP3)

USB

activer / désactiver répétition des plages (du dossier / artiste / genre / playlist en cours de lecture)
activer / désactiver lecture aléatoire (du dossier / artiste / genre / playlist en cours de lecture)

08 ARBORESCENCES ÉCRANS

MONOCHROME C

Un appui sur la touche MENU permet d'afficher :

FONCTIONS AUDIO

PRÉFÉRENCIS BANDE FM

suivi de fréquence (RDS)

activer/ désactiver

mode régional (REG)

activer/ désactiver

affichage radiotext (RDTXT)

activer / désactiver

MODES DE LECTURE

répétition album (RPT)

activer/ désactiver

lecture aléatoire plages (RDM)

activer/ désactiver

ORDINATEUR DE BORD

SAISIR DISTANCE JUSQU'A DESTINATION

Distance : x km

JOURNAL DE ALERTES

Diagnostic

ETAT DB FONCTIONS*

Fonctions activées ou désactivées

08 ARBORESCENCES ÉCRANS

réglage luminosité-vidéo

vidéo normale

vidéo inverse

réga ge luminosité (- +)

réglage date et heure

réglage jourmois/ année

réga ge heure/minute

choix mode 12h / 24h

choix des unités

l/100 km - mpg - km/l

°Celsius /°Fahrenheit

CHOIX DE LA LANGUE

TÉLÉPHONE BLUETOOTH

Configuration Bluetooth

Connector/Déconnecter un appareil

Fonction téléphone

Fonction Streaming audio

Consulter les appareils jumelés

Supprimer un appareiljumelé

Effectuer une recherche Bluetooth

Appeler

Journal des appels

Répertoire

Gérer l'apel téléphonique

Raccrocher l'appel en cours

Activer le mode secret

* Les paramètres varient suivant le véhicule.

QUESTIONS FRÉQUENTES

QUESTION	RÉPONSE	SOLUTION
Il y a un écart de qualité sonore entre les différentes sources audio (radio, CD...).	Pour permettre une qualité d'écoute optimum, les réglages audio (Volume, Grave, Ag us, Ambiance, Loudness) peuvent être adaptés aux différentes sources sonores, ce qui peut générer des écarts audibles lors d'un changement de source (radio, CD...).	Vérifier que les réglages audio (Volume, Grave, Aigus, Ambiance, Loudness) sont adaptés aux sources écoutées. Il est conseillé de régler les fonctions AUDIO (Grave, Aigus, Balance Ar-Av, Balance Ga-Dr) sur la position milieu, de sélectionner l'ambiance musicale «Aucune», de régler la correction loudness sur la position «Active» en mode CD et sur la position «Inactive» en mode radio.
Le CD est électé systématiquement ou n'est pas lu par le lecteur.	Le CD est placé à l'envers, illisible, ne contient pas de données audio ou contient un format audio illisible par l'autoradio.Le CD est protégé par un système de protection anti-piratage non reconnu par l'autoradio.	- Vérifier le sens de l'insertion du CD dans le lecteur.- Vérifier l'état du CD : le CD ne pourra pas être lu s'il est trop endommagé.- Vérifier le contenu s'il s'agit d'un CD gravé : consultez les conseils du chapitre «Audio».- Le lecteur de l'autoradio ne lit pas les DVD.- Du fait d'une qualité insuffisante, certains CD gravés ne seront pas lus par le système audio.
Le message «Erreur périphérique USB» s'affiche à l'écran.La connexion Blue tooth se coupe.	Le niveau de charge batterie du périphérique peut être insuffisant. Rechar	ger la batterie de l'équipement périphérique.
	La clé USB n'est pas reconnue.La clé est peut être corrompue.	Reformater la clé.
Le son du lecteurCD est dég radé.	Le CD utilisé est rayé ou de mauvaise qualité. Insérer des CD de bonne qualité et les conserver dans de bonnes conditions.
	Les réglages de l'autoradio (graves, aigus, ambiances) sont inadaptés. Ramener le niveau d'ai gus ou de graves à 0, sans sélectionner d'ambance.
Les stations mémorisées ne fonctionnent pas (pas de son, 87,5 Mhz s'affiche...).	La gamme d'onde sélectionnée n'est pas la bonne.	Appuyer sur la touche BAND AST pour retrouver la gamme d'onde (AM, FM1, FM2, FMAST) où sont mémorisées les stations.
L'annonce trafic(TA) est affichée. Je ne reçois aucune information routière.	La station radio ne participe pas au réseau régional d'information trafic.	Basculer sur une radio qui diffuse des informations trafic.
La qualité de réception de la station radio écoutée se dégrade progr essivement ou les stations mé morisées ne fonctionnent pas (pas de son, 87,5 Mhz s'affiche...).	Le véhicule est trop éloigné de l'émetteur de la station écoutée ou aucun émetteur n'est présent dans la zone géographique traversée.	Activer la fonction RDS afin de permettre au système de vérifier si un émetteur plus puissant se trouve dans la zone géographique.
	L'environnement (colline, immeuble, tunnel, parking sous-sol...) bloque la réception, y compris en mode de suivi RDS.	Ce phénomène est normal et ne traduit pas une défaillance de l'aut oradio.
	L'antenne est absente ou a été endommagée (par exemple lors d'un passage en lavage ou dans un parking souterrain).	Faire vérifier l'antenne par le réseau PEU GEOT.
Coupures du son de 1 à 2 secondes en mode radio.	Le système RDS recherche pendant cette brève coupure du son une éventuelle fréquence permettant une meilleure réception de la station.	Désactiver la fonction RDS si le phénomène est trop fréquent et toujours sur le même parcours.
Moteur coupé, autoradio s'arrête après plusieurs minutes d'utilisation.	Lorsque le moteur est coupé, le temps de fonctionnement de l'autoradio dépend de la charge de la batterie.L'arrêt est normal : l'autoradio se met en mode économie d'énergie et se coupe afin de préserver la batterie du véhicule.	Démarrer le moteur du véhicule afin d'augmenter la charge de la batterie.
Le message «le système audio es ten su chauffe » s'affiche à l'écrà n.	Af in de protéger l'installation en cas de température environnante trop élevée, l'autoradio bascule dans un mode automatique de protection thermique menant à une réduction du volume sonore ou à l'arrêt de la ledue CD.	Couper le système audio pendant quelques minutes af in de laisser le système refroidir.

EXTÉRIEUR

Clé à télécommande......65-68

• ouverture / fermeture
• protection antivol
• démarrage
• pile

Commandes d'éclairage .....80-82

Éclairage directionnel statique...83

Réglage des projecteurs....83

Changement de lampes ....132-133

feux avant

• projecteurs antibrouillard
• répétiteurs de clignotant

Rétroviseurs extérieurs......55

Portes....73-75

ouverture / fermeture

• verrouillage centralisé
• commande de secours

Alarme 69-70

Lève-vitres, vitres de custode ....71-72

Réservoir de carburant .....77

Détrompeur carburant .....79

Coffre....76

Kit de dépannage provisoire de pneumatique ....123-127

Changement de roue .....128-131 - outillage

- démontage Porte-bagages de coffre .....146

Changement de lampes ....134-135

• feux arrière
• 3° feu stop
• feux de plaque minéralogique

Aide graphique et sonore au stationnement arrière ..... 114-115

Attelage 145

Remorquage....144

Assistance au freinage .....96
Contrôle de trajectoire .....97
Détection sous-gonflage .....95
Pression des pneumatiques .....153

INTÉRIEUR

RECHERCHE VISUELLE

POSTE DE CONDUITE

Combinés 20

Témoins....21-27

Indicateurs 28-31

Indicateur de changement de rapport ....106

Boutons 32

- compteur journalier

- rhéostat d'éclairage

Commandes d'éclairage .....80-82

Réglage des projecteurs....83

Rétroviseurs extérieurs....55

Lève-vitres....71-72

Fusibles

planche de bord .....136-138

Ouverture capot 117

Limiteur de vitesse.... 110-111

Régulateur de vitesse ..... 112-113

Écrans multifonctions .....33-41

Témoins de ceintures .....99

Signal de détresse .....94

Plafonnier 85

Rétroviseur intérieur .....56

Pare-soleil....57

Commandes d'essuie-vitre ....84-85

Ordinateur de bord .....42-44

WIP Nav 157-188

Réglage date/heure ....180

WIP Sound 189-210

Réglage date/heure .....202, 203

Appel d'urgence

ou d'assistance .....93, 155

Réglage du volant....54

Avertisseur sonore 94

Ventilation 45-46

Chauffage 47-48

Air conditionné manuel .....47-49

Air conditionné

automatique....50-51

Aménagements intérieurs.....58-59

- boîte à gants

-prise accessoires 12V / prise USB

Boîte de vitesses .....105-106

Frein de stationnement .....105

Commande

du toit escamotable .....6-7

Commande des quatre vitres .....72

CARACTÉRISTIQUES - ENTRETIEN

A

Accès aux places arrière.... 52

Accessoires 147

Aérateurs 45

Aération 18

Afficheur du combiné 20, 106

Afficheur multifonction

(avec autoradio)....35, 37 40

Afficheur multifonction

(sans autoradio)....33

Aide au freinage d'urgence (AFU) ... 96

Aide graphique et sonore au

stationnement 114

Airbag genoux 103

Airbags 101

Airbags frontaux 101

Airbags latéraux 103

Air conditionné 18

Air conditionné automatique ..... 46, 50

Air conditionné manuel....46, 47

Alarme 69

Allumage automatique des feux..... 82

Allumage automatique des feux

de détresse....94

Aménagements du coffe 60

Aménagements intérieurs .... 58

Antidémarrage électronique ..... 66, 68

Antipatinage des roues (ASR)....97

Antivol 66

Appel d'assistance....93, 156

Appel d'urgence....93, 156

Appuis-tête avant 52

Arborescence écran .....181, 204, 206

Arceaux de sécurité....98

Arrêt du véhicule 67, 107

Attelage 145

Avertisseur sonore 94

B

Bacs de porte....58

Balais d'essuie-vitre

(changement).... 143

Batterie 121, 141

Béquille de capot moteur 117

Bluetooth

-kit mains-libres).... 177, 173, 199

Bluetooth (téléphone) 177, 178

Boîte à fusibles

compartiment moteur 136

Boîte à fusibles planche de bord.... 136

Boîte à gants 59

Boîte de vitesses

automatique....107, 121

Boîte de vitesses

manuelle....105, 106, 121

C

Cadrans de bord.... 20

Capacité du réservoir carburant.....77

Capot moteur.... 117

Caractéristiques techniques ... 143, 150

Carburant....18,78

Carburant (réservoir) 77, 79

CD MP3 175, 195

Ceintures de sécurité ..... 93, 100

Changement d'un balai

d'essuie-vitre 143

Changement d'une lampe ..... 132, 134

Changement d'une roue 128

Changement d'un fusible.... 136

Changement de la pile

de la télécommande....67

Charge de la batterie....141

Chargement 18, 146

Charges remorquables.... 148, 150

Chauffage 18, 47

Clé à télécommande 65, 66, 68

Clé démonte-roue....128

C lignotants 93, 132

Coffre 76

Combinés 20

Commande au volant

de l'autoradio....191

Commande d'éclairage 80

Commande d'essuie-vitre 84

Commande de secours portes....75

Commande des lève-vitres....71

Commande des quatre vitres....71

Commande des sièges chauffants... 52

Commande du toit escamotable.... 4

Compte-tours....20

Compteur 20

Compteur kilométrique journalier ....32

Conduite économique 18

Consommation carburant 18

Contrôle de pression (avec kit)..... 123

Contrôle du niveau d'huile moteur ... 30

Contrôle dynamique de stabilité (ESC)....97

Contrôles 118, 119, 121

C revaison 123, 128

Cric 128

D

Date (réglage) 180, 202, 203

Dég ivrage 47,49

Délestage (mode).... 143

Démarrage du véhicule .....67, 107

Démontage d'une roue.... 128

Démontage du surtapis ....57

Désembuage 47

Détection de sous-gonflage....95

Détrompeur carburant .....79

Déverrouillage 65

Déverrouillage de l'intérieur .....74

Déverrouillage du coffre 65,76

Dimensions 152

Disques de freins.... 121

E

Eclairage 80

Eclairage d'accompagnement ... 80, 82

Eclairage directionnel statique ..... 83

Eclairage intérieur 85

Eclairage planche de borc 32

Eco conduite 18

Eco-conduite (conseils) 18

Economie d'énergie (mode) 143

Ecran couleur 16/9 .....40, 160, 181

Ecran monochrome ..... 192, 204, 206

Ecran multifonction

(avec autoradio).... 35, 37, 40

Ecran multifonction

(sans autoradio).... 33

Éléments d'identification ..... 153

Enfants 88, 89, 91, 92

Entrée au xilaire ..... 176, 196, 198

Entrée d'air 47,50

Entretien courant 18

Environnement 18, 68

ESC/ASR 97

ESP 97

Essuie-vitre 84

Etiquettes d'identification .....153

F

Façade de commande.... 158

Fermeture du coffre....76

Fermeture du toit escamotable ..... 4

Feux antibrouillard arrière..... 80, 134

Feux arrière 134

Feux de croisement....80, 132

Feux de détresse....94

Feux de plaque minéralogique..... 134

Feux de position....8), 132, 134

Feux de recul.... 134

Feux de route.... 80, 132

Feux de stop.... 134

Feux diurnes....80

Filtre à air.... 121

Filtre à huile.... 121

Filtre à particules....121

Filtre habitacle 121

Fixations ISOFIX 90

Follow me home 80

Fonction autoroute (clignotants)..... 93

Frein de stationnement..... 105, 121

Fusibles compartiment moteur..... 136

Fusibles planche de bord 136

G

Gonflage des pneus 18

Gonflage occasionnel (avec kit) ..... 123

GPS 163

Guidage 163

H

Heure 33

Heure (réglage) ...... 180, 202, 203

|

Indicateur d'entretien 28, 29

Indicateur de changement

de rapport.... 1C6

Indicateur de niveau

d'huile moteur 30

Indicateur de température

du liquide de refroidissement ..... 3 1

Indicateurs de direction

Kit de dépannage provisoire

de pneumatique 123

Kit mains-libres.... 177, 178, 199

Klaxon 94

L

Lampes (changement) 132

Lave-projecteurs.... 84

Lave-vitre 84

Lecteur CD MP3.... 175, 195

Lecteurs de carte 85

Lecteurs médias musicaux .... 174

Lève-vitres 71

Levier boîte de vitesses automatique....107

Levier boîte de vitesses manuelle.... 105

Levier de vitesses....18

Limiteur de vitesse 110

Localisation du véhicule 66

Lunette arrière (dég ivrage)....49

M

Masses 148, 150

Menu général 192

Menus raccourcis 161

Miroir de courbisie ....57

Mise à jour de l'heure ..... 202, 203

Mise à jour de la date ..... 202, 203

Mise à jour zones à risques ..... 170

Mode délestage 143

Mode économie d'énergie ..... 143

MoteurDiesel 78,1'7,119

Moteu ressence 78, 118

Motorisations 148, 150

MP3 (cd) 175, 195

N

Navigation.... 163

Neutralisation de l'airbag passager.... 101

Niveau d'additif gasoil 120

Niveau d'huil € 30, 120

Niveau du liquide de frein.... 120

Niveau du liquide de lave-projecteurs.... 120

Niveau du liquide de lave-vitre ..... 120

Niveau du liquide de refroidissement.... 120

Numéro de série véhicule ..... 153

0

Ordinateur de bord 42, 13

Oubli de la clé ....37

Oubli des feux .... 30

Ouverture de la trappe à carburant....77

Ouverture des portes....73, 75

Ouverture des vitres....71

Ouverture du capot moteur ..... 117

Ouverture du coffre .....76

Ouverture du toit escamotable ..... 4

P

Panne de carburant (Diesel) ..... 117

Pare - sole il....57

PEUGEOT CONNECT ASSISTANCE .... 156

PEUGEO T CO NNEC T SOS ..... 156

Pile de télécommande....67, 68

Plafonnier 85

Plaquettes defreins.... 121

Pneumatiques.... 18

Porte-bag ages de coffre 146

Porte-canettes 58

Porte-cartes 58

Portes 73

Pression des pneumatiques.... 153

Prise accessoires 12V....59

Prise auxiliaire 176

Prise JACK 196

Prises aud b....59, 176, 196, 198

Prises auxiliaires ....59, 196, 198

Prise USB 59, 196

Projecteurs antibrouillard avant....80, 132

Projecteurs directionnels....83, 132

Protection des enfants....86, 88-92

R

Radio 173, 193

Rangements....58

Réamorçage circuit de carburant ... 117

Recharge batterie 141

Recirculation d'air.... 47, 50

Référence couleur peinture ..... 153

Régénération filtre à particules..... 12 1

Réglage de l'heure.... 33, 180, 203

Réglage de la date.... 180, 203

S

Réglage de la répartition d'air .... 47, 50

Réglage de la température..... 47, 50

Réglage des projecteurs .... 83

Réglage des sièges....52

Réglage du débit d'air 47, 50

Réglage en hauteur et en profondeur du volant .... 54

Régulateur de vitesse.... 112

Réinitialisation de l'entrebâllement des vitres....71

Réinitialisation de la télécommande....67

Réinitialisation des lève-vitres ..... 71

Remise à zéro compteur kilométrique journalier ....32

Remise à zéro indicateur d'entretien....29

Remontage d'une roue.... 128

Remorquage d'un véhicule.... 144

Remplacement d'une roue 128

Remplacement des fusibles ..... 1 36

Remplacement des lampes.... 132, 134

Remplacement filtre à air 121

Remplacement filtre à huile.... 121

Remplacement filtre habitacle ..... 121

Remplissage du réservoir de carburant ....77-79

Répétiteur latéral (clignotant)...... 1 32

Réservoir de carburant....77, 79

Rétroviseur intérieur ....56

Rétroviseurs extérieurs 55

Rhéostat d'éclairage.... 32

Roue de secours 128

Sange de maintien....60

Sécurité des enfants....91

Sièges arrière ....54, 98

Sièges avant....52

Sièges chauffants.... 52

Sièges enfants classiques....86, 38, 89

Sièges enfants ISO FIX....90-92

Signal de détresse.... 94

Sous-capot moteur 113, 119

Sous-gonflage (détection) 95

Stationnement (aide) 114

Streaming audio Bluetooth 201

Super-verrouillage 65

Surtapis 57

Synchronisation de la télécommande....67

Sy stème d'assistance au freinage.... 96

Système d'assistance au freinage d'urgence 96

Système de guidag e embarqué .... 163

Systèmes de contrôle de la trajectoire....97

T

Tableaux des fusibles 136

Tableaux des masses.... 143, 150

Tableaux des motorisations.... 143, 150

Télécommande 35, 68

Téléphone 177, 178

Témoins dalerte 24

Témoins de marche....21, 23

Témoins lumineux 21, 23, 24

Totalisateur kilométrique.... 32

Trappe à carburant....77,79

Troisième feu de stop 134

U

USB Box 59

V

Ventilation 45, 46

Vérification des niveaux ..... 118-120

Vérifications courantes 121

Verrouillage centralisé 74

Verrouillage de l'intérieur 74

Verrouillage des portes 65

Verrouillage du coffre 76

Vidange 120

Volant (réglage) 54

W

Windstop....6 1,62

WIP Nav 40, 158, 160, 181

WIP Plug 196

WIP Sound 189, 204, 206

Z

Zones à risques (mise à jour) ..... 170

Ce guide présente l'ensemble des équipements disponibles.

Chaque modèle commercialisé ne reprend qu'une partie des équipements mentionnés, selon les niveaux de finition, les versions et les caractéristiques propres au pays où il est commercialisé.

Les descriptions et figures sont données sans engagement. Automobiles PEUGEOT se réserve le droit de modifier les caractéristiques techniques, équipements et accessoires sans être tenue de mettre à jour le présent guide.

Cette documentation fait partie intégrante de votre véhicule. Pensez à la remettre au nouveau propriétaire en cas de cession.

Automobiles PEUGEOT atteste, par application des dispositions de la réglementation européenne (Directive 2000/53) relative aux véhicules hors d'usage, qu'elle atteint les objectifs fixés par celle-ci et que des matières recyclées sont utilisées dans la fabrication des produits qu'elle commercialise.

Les reproductions et traductions même partielles sont interdites sans autorisation écrite d'Automobiles PEUGEOT.

Création

Imprimé en UE

Français

07-11

diadeis

PEUGEOT

Automobiles PEUGEOT - Siège Social : 75, avenue de la Grande-Armée 75016 PARIS

Tél. [phone] - Fax [phone]

Adresse postale : Automobiles PEUGEOT B.P. 01 75761 PARIS cedex 16 - Adresse Internet : http://www.peugeot.com

Société Anonyme au capital de 171 284 850 Euros - R.C.S. PARIS B 552 144 503. SIRET 552 144 503 00018. APE 341 Z

www.peugeot.com

Français

FR. 11207.0610
