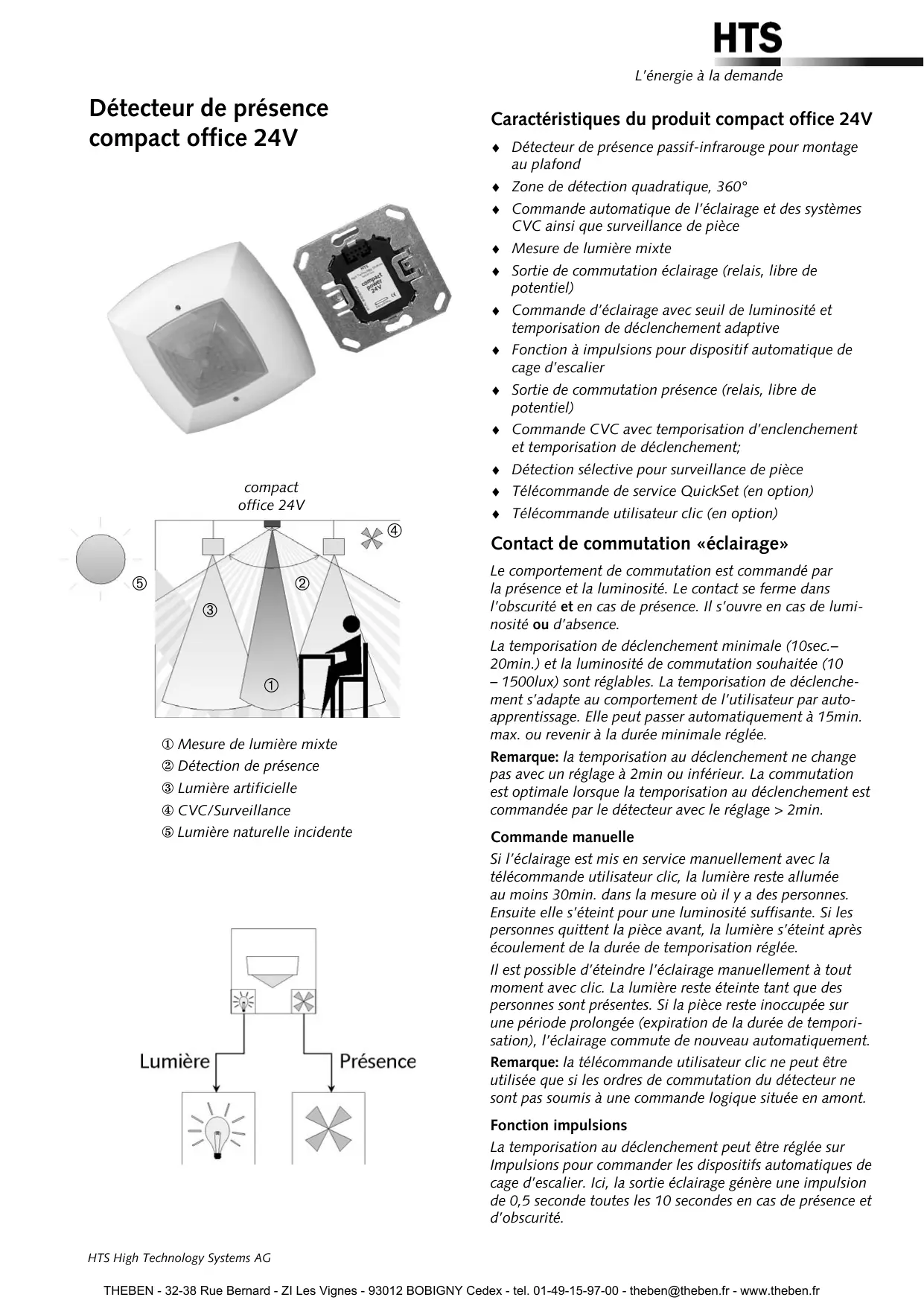

HTS L'énergie à la demande Détecteur de présence Caractéristiques du produit compact office 24V com pact offi ce 24V + Détecteur de présence passif-infrarouge pour montage au plafond + Zone de détection quadratique, 360° + Commande automatique de l'éclairage et des systèmes CVC ainsi que surveillance de pièce + Mesure de lumière mixte + Sortie de commutation éclairage (relais, libre de potentiel) + Commande d'éclairage avec seuil de luminosité et temporisation de déclenchement adaptive + Fonction à impulsions pour dispositif automatique de cage d'escalier + Sortie de commutation présence (relais, libre de potentiel) + Commande CVC avec temporisation d'enclenchement et temporisation de déclenchement; + Détection sélective pour surveillance de pièce compact + Télécommande de service QuickSet (en option) office 24V + Télécommande utilisateur clic (en option) Contact de commutation «éclairage» Le comportement de commutation est commandé par la présence et la luminosité. Le contact se ferme dans l'obscurité et en cas de présence. Il s'ouvre en cas de lumi- nosité ou d'absence. La temporisation de déclenchement minimale (10sec.- 20min.) et la luminosité de commutation souhaitée (10 — 1500lux) sont réglables. La temporisation de déclenche- ment s'adapte au comportement de l'utilisateur par auto- apprentissage. Elle peut passer automatiquement à 15min. max. ou revenir à la durée minimale réglée. @ Mesure de lumière mixte @ Détection de présence Remarque: Ja temporisation au déclenchement ne change pas avec un réglage à 2min ou inférieur. La commutation @ Lumière artificielle est optimale lorsque la temporisation au déclenchement est @® CVC/Surveillance commandée par le détecteur avec le réglage > 2min. ® Lumière naturelle incidente Commande manuelle Si l'éclairage est mis en service manuellement avec la télécommande utilisateur clic, la lumière reste allumée au moins 30min. dans la mesure où il y a des personnes. Ensuite elle s'éteint pour une luminosité suffisante. Si les personnes quittent la pièce avant, la lumière s'éteint après écoulement de la durée de temporisation réglée.

Il est possible d'éteindre l'éclairage manuellement à tout moment avec clic. La lumière reste éteinte tant que des | personnes sont présentes. Si la pièce reste inoccupée sur une période prolongée (expiration de la durée de tempori- sation), l'éclairage commute de nouveau automatiquement. Présence Remarque: /a télécommande utilisateur clic ne peut être utilisée que si les ordres de commutation du détecteur ne sont pas soumis à une commande logique située en amont.

>< Fonction impulsions d La temporisation au déclenchement peut être réglée sur Impulsions pour commander les dispositifs automatiques de cage d'escalier. Ici, la sortie éclairage génère une impulsion de 0,5 seconde toutes les 10 secondes en cas de présence et d'obscurité. VAN HTS High Technology Systems AG THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@theben.fr - www.theben.fr

Schéma montage unique

a — | voir caractéristiques techniques Montage en parallèle 24V-

voir caractéristiques techniques

A1 A2 B1 B2 HTS High Technology Systems AG Contact de commutation «présence» Le contact de commutation présence est utilisé pour la commande de CVC voire la surveillance de pièce. Le comportement de commutation du contact sans potentiel n'est influencé que par la présence et non par l'obscurité. Le contact se ferme en cas de présence et s'ouvre en cas d'absence. Commande CVC avec temporisation d'enclenchement La temporisation d'enclenchement (Osec. - 10min.) évite la mise en service immédiate. Le contact ne se ferme qu'après expiration de la temporisation d'enclenchement à condition qu'il y ait constamment des personnes présen- tes. Si le contact est fermé, la temporisation de déclenche- ment (10sec. - 120min.) redémarre à chaque mouvement. Surveillance de pièce Si la temporisation d'enclenchement est réglée sur «Sur- veillance», la sensibilité de la sortie de commutation présence diminue. Le contact ne se ferme avec tempori- sation qu'en cas de mouvement net et signale avec une grande certitude la présence de personnes. La tempori- sation de déclenchement reste activée. La temporisation d'enclenchement est inactive. Montage Dans le montage unique, le compact office 24V détecte la présence et la luminosité et commande, avec ses deux contacts, l'éclairage et le CVC/surveillance de pièce. Si le champ de surveillance d'un seul détecteur ne suffit pas (vastes pièces), il est possible de procéder à un mon- tage en parallèle. Avec ca on peut couvrir de très grandes ou sinueuses surfaces (bureaux à grande surface, corridors, garages, etc.) Ici, la charge maximale admissible n'augmente pas. Le seuil de commutation et la temporisation au déclenche- ment doivent être réglés individuellement pour chaque détecteur. Remarque: veuillez noter que la télécommande clic ne peut être utilisée que partiellement en présence d'un montage en parallèle: nombre de détecteur adresses de groupes clic Adresses de groupes libres, voir mode d'emploi de la télécommande utilisa- teur clic 1 détecteur détecteur 1: adresse de groupe A ou C détecteur 2: adresse de groupe B ou D clic: adresse de groupe A+B ou C+D Les ordres ON et OFF commandent la mise en marche, respectivement l'extinction de l'éclairage. 2 détecteur eur Télécommande utilisateur clic non " tecteurs opérationnelle Sous réserves de modifications techniques THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@theben.fr - www.theben.fr

Champ de surveillance (hauteur de montage 3,0m)

EE — = Ÿ ° [AR 35 3 2 1 0 1 2 3 3,5 Champ de surveillance en vue latérale (illustration du haut) et vue du dessus (illustration du bas). Personnes assises: Les données se réfèrent à un champ de surveillance rédu- it pour mouvements à une hauteur de table (env. 0,8m). A partir d'une hauteur de montage > à 3,0m, la sensi- bilité de détection est réduite; des mouve-ments plus prononcés sont nécessaires à une bonne détection. Personnes en mouvement: Utilisation de l'ensemble du champ de surveillance avec une faible tolérance dans la zone périphérique (+/- 0,5m). Sous réserves de modifications techniques Installation Champ de surveillance Les champs de surveillance quadratiques garantissent une planification sûre et simple. Dans le montage en parallèle, ils permettent une couverture de pièce comp- lète. Tenir compte du fait que les personnes assises et en mouvement sont détectées dans des champs de dimensi- ons différentes. La hauteur de montage recommandée est de 2,0 -3,0m. Plus la hauteur de montage est élevée, moins le détecteur est sensible. A partir d'une hauteur de mon- tage de 3 m, il est nécessaire d'avoir des mouvements et déplacements. Les champs de détection de plusieurs détecteurs doivent se chevaucher dans les zones périphé- riques. H.montage Personnes assises Pers. en mouvement 2,0m 3,0m x 3,0m 4,5m x 4,5m 2,5m 4,0m x 4,0m 6,0m x 6,0m 3,0m 4,5m x 4,5m 7,0m x 7,0m 3,5m = 8,0m x 8,0m Mesure de luminosité Le compact office 24V possède une mesure de lumière mixte influencée par la lumière artificielle. En cas d'éclairage indirect, la lumière artificielle sur le lieu de montage ne doit pas dépasser 2000lux (pour seuil de commutation de luminosité > 200lux). La mesure de lumière est dotée d'une fonction d'auto- apprentissage incorporée (position DIP ,47Xk auto“, voir au verso). Si l'éclairage est contrôlé par une commande logique située en amont, il est possible de désactiver cet- te fonction d'auto-apprentissage (position DIP L£ fix”, voir au verso). Si ce seuil est reglé sur «on», la mesure de luminosité est hors service (pas d'influence de luminosité souhaitée). Lampes appropriées Le compact office 24V est conçu pour fonctionner avec des tubes fluorescents (TF et lampes économiques) et des lampes à halogène ainsi qu'avec des lampes à incande- scence. HTS High Technology Systems AG THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@theben.fr - www.theben.fr

HTS L'énergie à la demande Partie sensorielle face arrière : Accessoires compact = Télécommande de service QuickSet HTS office =) Pour la mise en service, l'installateur ou le service techni- Lire 24V ikato|e

que dispose de la télécommande de service QuickSet. Elle permet de régler facilement toutes les valeurs de potenti- omètre à distance. Un réglage manuel des potentiomètres est possible directement à l'appareil à tout moment. Télécommande utilisateur clic Pour l'utilisateur, il existe la télécommande utilisateur clic. Elle permet d'allumer ou d'éteindre au maximum deux groupes de luminaires séparément. Deux ambi- ances d'éclairage différentes peuvent être programmées à volonté. Des groupes de luminaires voisins peuvent ainsi être délimités. Boîtier apparent (0 @ ® @ Pour le montage apparent, utiliser le boîtier apparent. Réglages sur le compact office (voir illust. en haut) Seuil de commutation de luminosité (lux) Temporisation au déclenchement lumière/fonction impulsions Temporisation au déclenchement présence (CVC/surveillance) Temporisation d'enclenchement CVC / activation surveillance de pièce interrupteurs DIP DIP4 mesure de lumière automatique ou fixe DIP6 Mode de service normal/test © Verrouillage mécanique de sécurité Le verrouillage mécanique permet de fixer la partie sensorielle à la partie puissance. ®@ © © 6e Caractéristiques techniques du détecteur de présence compact office 24V Partie sensorielle compact office 24V Sortie relais B , Présence“ Relais libre de potentiel Champ de surveillance: horizontal | 360° Exécution du contact: 24V22Ap, 230V-2A4 vertical | 120° Microcontact sans potentiel Hauteur de montage conseillée 2.0 -3.0m Charge minimal | 1V / 1mA Portée maximale 6 x 6 m (h.mont 2.5m) EE BOMPREEOUES 8 x 8 m (h.mont. 3.5m) Profondeur 40mm Commande de lumière mixte env. 10 - 1500Lux TE montage D mm Mesure de lumière désactivée on" qu 8 x ï 7 Temp. de déclenchement , Lumière” | 10sec. - 20min. Esns VE re, 26m Brève impulsion 0.5ec. ,on“/10sec. off" Boîtier encastré Gr. 1, (NIS, PMI) Temp. de déclenchement ,Présence” | 10sec. - 120min. Température ambiante 0° -50° Temp. d'enclenchement , Présence“ | Osec. - 10min. Classe de protection IP 40 Surveillance de pièce © Numéros d'articles Partie puissance compact power 24V compact office 24V complet 20 360 052 Tension de réseau 24V AC/DC +20% « partie sensorielle compact office 24V | 20 360053 Sortie relais A1, A2, , Lumière" Relais libre de potentiel * partie puissance compact power 24V | 20 540 009 Ecécution du contact. 24V22Ap, 230V-2A4 Boîtier apparent compact office 20 010 002 Micro contact sans potentiel Télécommande de service QuickSet 20 360 035 uissance|de (coupure cel |A Am Télécommande utilisateur clic 20 360 045 maximal | 50W / 460VA *) Une charge de plus de 60V, resp. 100mA (max. 1,5W) appliquée au contact modifie durablement les propriétés du contact; la spécification de charge minimale de 1V/1mA ne peut plus être garantie. CE Cet appareil répond aux prescriptions de protection de la directive sur la compatibilité électromagnétique 89/336/CEE et sur la NSR CEE 73/23. HTS High Technology Systems AG, CH-8307 Effretikon Tel +41 (0)52 355 17 00, Fax +41 (0)52 355 17 01 THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@theben.fr - www.theben.fr 1103018907 / 09.04 © HTS
