| Type de produit | Détecteur de présence passif infrarouge pour montage au plafond |
| Marque | THEBEN |
| Modèle | COMPACT OFFICE 24V |
| Alimentation | 24 V AC/DC ±20 % |
| Dimensions | Diamètre 48 mm, profondeur 40 mm, plaque de montage 70 x 70 mm |
| Champ de détection | 360° horizontal, 120° vertical |
| Hauteur de montage conseillée | 2,0 à 3,0 m |
| Portée maximale | 6 x 6 m à 2,5 m (personnes en mouvement), 8 x 8 m à 3,5 m |
| Mesure de luminosité | 10 à 1500 lux, réglable, avec fonction auto-apprentissage |
| Temporisation déclenchement éclairage | 10 s à 20 min, ou impulsion 0,5 s |
| Temporisation déclenchement présence | 10 s à 120 min |
| Temporisation enclenchement présence | 0 s à 10 min (ou mode surveillance) |
| Sorties | 2 relais libres de potentiel : éclairage (A1, A2) et présence/CVC (B) |
| Puissance de coupure maximale | 50 W / 460 VA par relais |
| Indice de protection | IP 40 |
| Température ambiante | 0 °C à 50 °C |
| Raccordement | Bornes à vis max. 2,5 mm² |
| Boîtier encastré | Gr. 1 (NIS, PMI) |
| Télécommandes en option | QuickSet (service), clic (utilisateur) |
| Fonctions principales | Détection de présence, commande automatique éclairage et CVC, mesure de lumière mixte, fonction impulsions, surveillance de pièce |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ni de solvants. |
| Sécurité | Respecter les normes électriques en vigueur. Débrancher l'alimentation avant toute intervention. |
| Pièces détachées et réparabilité | Pièces détachées disponibles auprès du fabricant. Réparation par un professionnel qualifié. |
| Documents | Notice d'utilisation gratuite disponible en ligne sur notice-facile.com |
FOIRE AUX QUESTIONS - COMPACT OFFICE 24V THEBEN
Questions des utilisateurs sur COMPACT OFFICE 24V THEBEN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvement au format PDF gratuitement ! Retrouvez votre notice COMPACT OFFICE 24V - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil COMPACT OFFICE 24V de la marque THEBEN.
MODE D'EMPLOI COMPACT OFFICE 24V THEBEN

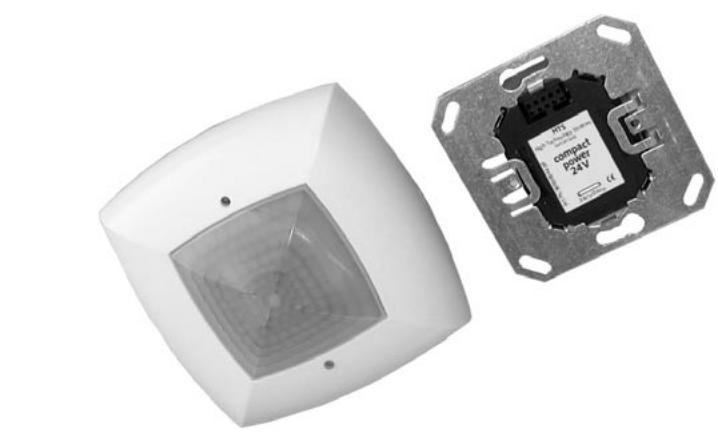

Détecteur de présence compact office 24V

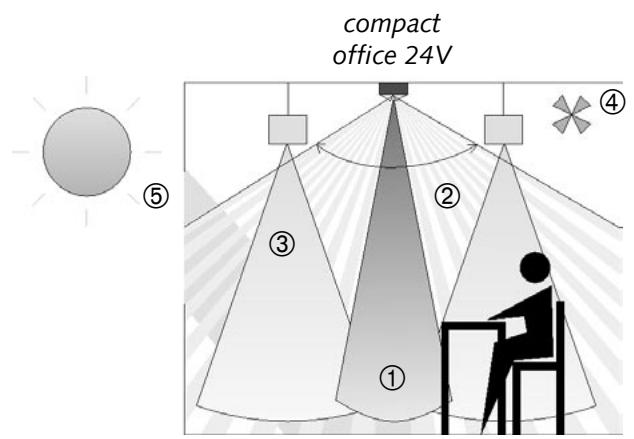

Mesure de lumière mixte ② Détecttion de présence ③ Lumière artificielle ④ CVC/Surveillance ⑤ Lumière naturelle incidente
Caractéristiques du produit compact office 24V
Détecteur de présence passif-infra Rouge pour montage au plafond Zone de détection quadratique, Commande automatique de l'éclairage et des systèmes CVC ainsi que surveillance de pièce Mesure de lumière mixte Sortie de commutation éclairage (relais, libre de potentiel) Commande d'éclairage avec seuil de luminosité et temporisation de déclenchement adaptive Fonction à impulsions pour dispositif automatique de cage d'escalier Sortie de commutation présence (relais, libre de potentiel) Commande CVC avec temporisation d'enclenchement et temporisation de déclenchement; Détection sélective pour surveillance de pièce Télécommande de service QuickSet (en option) Télécommande utilisée CLI (en option)
Contact de commutation «éclairage
Le comportement de commutation est commandé par la présence et la luminosité. Le contact se ferme dans l'obscurité et en cas de présence. Il s'ouvre en cas de luminosité ou d'absence.
La temporisation de déclenchement minimale (10sec.-20min.) et la luminosité de commutation souhaitée (10-1500lux) sont réglables. La temporisation de déclenchement s'adapte au comportement de l'utilisateur par autoapprentissage. Elle peut passer automatiquement à 15min. max. ou revenir à la durée minimale réglée.
Remarque: la temporisation au déclenchement ne change pas avec un réglage à 2min ou inférieur. La commutation est optimale lorsque la temporisation au déclenchement est commandée par le détecteur avec le réglage > 2min.
Commande manuelle
Si l'éclairage est mis en service manuellement avec la télécommande utiliser clic, la lumière reste allumée au moins 30min. dans la mesure où il y a des personnes. Ensuite elle s'eteint pour une luminosité suffisante. Si les personnes quittent la piece avant, la lumière s'eteint après écoulement de la durée de temporisation réglée. Il est possible d'eteindre l'éclairage manuellement à tout moment avec clic. La lumière reste éteinte tant que des personnes sont presents. Si la piece reste inoccupée sur une période prolongée (expiration de la durée de temporisation), l'éclairage commute de nouveau automatiquement.
Remarque: la télécommande utilisée avec clic ne peut être utilisée que si les ordres de commutation du détecteur ne sont pas soumis à une commande logique située en avant.
Fonction impulsions
La temporisation au déclenchement peut être réglée sur Impulsions pour commander les dispositifs automatiques de cage d'escalier. Ici, la sortie éclairage génère une impulsion de 0,5 seconde toutes les 10 secondes en cas de présence et d'obscurité.
Schéma montage unique voir caractéristiques techniques
Montage en parallèle
Contact de commutation «présence
Le contact de commutation présente est utilisé pour la commande de CVC voire la surveillance de pièce. Le comportement de commutation du contact sans potentiel n'est influencé que par la présence et non par l'obscurité. Le contact se ferme en cas de présence et s'ouvre en cas d'absence.
Commande CVC avec temporisation d'enclenchement
La temporisation d'enclenchement (0sec. - 10min.) évite la mise en service immédiate. Le contact ne se ferme qu'à l'expiration de la temporisation d'enclenchement à condition qu'il y ait constamment des personnes précises. Si le contact est fermé, la temporisation de déclenchement (10sec. - 120min.) redémarre à chaque mouvement.
Surveillance de pièce
Si la temporisation d'enclenchement est réglée sur «Surveillance», la sensibilité de la sortie de commutation présence diminue. Le contact ne se ferme avec temporisation qu'en cas de mouvement net et signale avec une grande certitude la présence de personnes. La temporisation de déclenchement reste activée. La temporisation d'enclenchement est inactive.
Montage

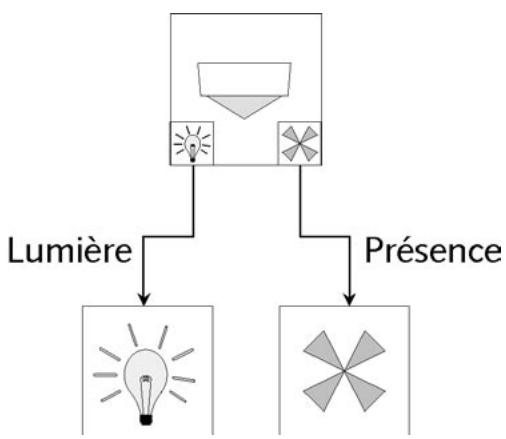

Dans le montage unique, le compact office 24V détecte la présence et la luminosité et commande, avec ses deux contacts, l'éclairage et le CVC/surveillance de pièce.
Si le champ de surveillance d'un seul détecteur ne suffit pas (vastes pièces), il est possible de procéder à un montage en parallèle. Avec ça on peut couvrir de très grandes ou sinueuses surfaces (bureaux à grande surface, corridors, garages, etc.)
Ici, la charge maximale admissible n'augmente pas. Le seul déclencheur et la temporisation au déclenchement doivent être réglés individuellement pour chaque détecteur.
Remarque: veuillez noter que la télécommande CLI ne peut être utilisée que partiellement en présence d'un montage en parallèle:
| Nombre de détecteur | adresses de groupes clic |
| 1 détecteur | Adresses de groupes libres, voir mode d'emploi de la télécommande utiliser clic |
| 2 détecteur | détaueur 1: adresse de groupe A ou C détecteur 2: adresse de groupe B ou D clic: adresse de groupe A+B ou C+D Les ordres ON et OFF commandant la mise en marche, respectivement l'extinction de l'éclairage. |
| 3 et plusieurs détecteurs | Télécommande utiliser clic non opérationnelle |
Champ de surveillance (hauteur de montage 3,0m)
Champ de surveillance en vue latérale (illustration du haut) et vue du dessus (illustration du bas).
Personnes assises:
Les données se réfèrent à un champ de surveillance réduit pour mouvements à une hauteur de table (env. 0,8m). À partir d'une hauteur de montage > à 3,0m, la sensibilité de détection est réduite ; des mouvements plus prononcés sont nécessaires pour une bonne détection.
Personnes en mouvement:
Utilisation de l'ensemble du champ de surveillance avec une faible tolérance dans la zone périphérique (+/- 0,5m).
Champ de surveillance
Les champs de surveillance quadratiques garantissent une planification sûre et simple. Dans le montage en parallèle, ils permettent une couverture de pièce complète. Tenir compte du fait que les personnes assises et en mouvement sont détectées dans des champs de dimensions différentes.
La hauteur de montage recommandée est de 2,0-3,0m. Plus la hauteur de montage est élevée, moins le détecteur est sensible. À partir d'une hauteur de montage de 3 m, il est nécessaire d'avoir des mouvements et déplacements. Les champs de détection de plusieurs détecteurs doivent se chevaucher dans les zones périphériques.
| H.montage | Personnes assises | Pers. en mouvement |
| 2,0m | 3,0m x 3,0m | 4,5m x 4,5m |
| 2,5m | 4,0m x 4,0m | 6,0m x 6,0m |
| 3,0m | 4,5m x 4,5m | 7,0m x 7,0m |
| 3,5m | - - | 8,0m x 8,0m |
Mesure de luminosité
Le compact office 24V possède une mesure de lumière mixte influencée par la lumière artificielle. En cas d'éclairage indirect, la lumière artificielle sur le lieu de montage ne doit pas dépasser 2000lux (pour seule commutation de luminosité > 200lux).
La mesure de lumière est dotée d'une fonction d'auto-apprentissage incorporée (position DIP „auto“, voir au verso). Si l'éclairage est contrôlé par une commande logique située en amont, il est possible de désactiver cette fonction d'auto-apprentissage (position DIP „fix“, voir au verso).
Si ce seuil est réglé sur «on», la mesure de luminosité est hors service (pas d'influence de luminosité souhaitée).
Lampes appropriées
Le compact office 24V est donc pour fonctionner avec des tubes fluorescentes (TF et lampes économiques) et des lampes à halogène ainsi qu’avec des lampes à incandescence.
Partie sensorielle face arrière
Réglages sur le compact office (voir illustration en haut)
Seuil de commutation de luminosité (lux) Temporisation au déclenchement lumière/fonction impulsions Temporisation au déclenchement présence (CVC/surveillance) Temporisation d'enclenchement CVC / activation surveillance de pièce Interrupteurs DIP DIP4 : mesure de lumière automatique ou fixe DIP6 : Mode de service normal/test Verrouillage mécanique de sécurité Le verrouillage mécanique permet de fixer la partie sensorielle à la partie puissance.
Caractéristiques techniques du détecteur de présence compact office 24V
| Partie sensorielle | compact office 24V |
| Champ de surveillance: horizontal vertical | 360°120° |
| Hauteur de montage conseillée | 2.0 - 3.0m |
| Portée maximale | 6 x 6 m (h.mont 2.5m)8 x 8 m (h.mont. 3.5m) |
| Commande de luminière mixte Mesure de luminière désactivée | env. 10 - 1500Lux „on“ |
| Temp. de déclenchement „Lumière“ Brève impulsion | 10sec. - 20min.0.5sec. „on“/10sec. „off“ |
| Temp. de déclenchement „Présence“ | 10sec. - 120min. |
| Temp. d'enclenchement „Présence“ Surveillance de piece | 0sec. - 10min. |
| Partie puissance | compact power 24V |
| Tension de réseau | 24V AC/DC ±20% |
| Sortie relais A1, A2, „Lumière“ | Relais libre de potentiel |
| Ecétuction du contact: Micro contact sans potentiel | 24V≡2Aμ, 230V~2Aμ |
| Puisance de coupure minimal maximal | 1V / 1mA50W / 460VA |
Télécommande de service quickset
Pour la mise en service, l'installateur ou le service technique dispose de la télécommande de service QuickSet. Elle permet de régler facilement toutes les valeurs de potentiomètre à distance. Un réglage manuel des potentiomètres est possible directement à l'appareil à tout moment.
Télécommande utilisatrice cli
Pour l'utilisateur, il existe la télécommande utilisée clic. Elle permet d'allumer ou d'éteindre au maximum deux groupes de luminaires séparément. Deux ambiances déclairage différentes peuvent être programmées à volonté. Des groupes de luminaires voisins peuvent ainsi être délimités.
Boîtier apparent
Pour le montage apparent, utiliser le boîtier apparent.
| Sortie relais B „Présence“ | Relais libre de potentiel |
| Exécution du contact: Microcontact sans potentiel | 24V±2Aμ, 230V~2Aμ |
| Charge minimal | 1V / 1mA |
| maximal | 50W / 460VA |
| Profondeur | 40mm |
| Diamètre | 48mm |
| Plaque de montage | 70 x70mm |
| Bornes | Vis. max. 2.5mm² |
| Boîtier encastré | Gr. 1, (NIS, PMI) |
| Température ambiente | 0° - 50° |
| Classe de protection | IP 40 |
| Numéroes d'articles | |
| compact office 24V complet | 20 360 052 |
| • partie sensorielle compact office 24V | 20 360 053 |
| • partie puissance compact power 24V | 20 540 009 |
| Boîtier apparent compact office | 20 010 002 |
| Télécommande de service QuickSet | 20 360 035 |
| Télécommande utilisateur clic | 20 360 045 |
*) Une charge de plus de 60V, resp. 100mA (max. 1,5W) appliquée au contact modifie durablement les propriétés du contact; la spécification de charge minimale de 1V/1mA ne peut plus être garantie. Cet appareil répond aux prescriptions de protection de la directive sur la compatibilité électromagnétique 89/336/CEE et sur la NSR CEE 73/23.
