CLIC - Télécommande THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande infrarouge pour détecteurs de présence
Marque	THEBEN
Modèle	CLIC
Alimentation	2 piles 1,5 V type LR03/AAA
Transmission	Infrarouge
Angle d'émission	±15°
Dimensions	120 × 57 × 24 mm
Plage de température	0 °C à +50 °C
Couleur	Gris clair
Canaux	2 canaux indépendants
Ambiances programmables	2 ambiances d'éclairage
Adresses de groupe	5 adresses
Fonctions principales	Allumage/extinction et variation d'intensité de l'éclairage
Compatibilité	Détecteurs de présence HTS et compact office EIB
Type de pile	LR03/AAA
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser des piles adaptées, respecter la polarité

FOIRE AUX QUESTIONS - CLIC THEBEN

Comment changer les piles de la télécommande CLIC ?

Ouvrez le compartiment à piles situé à l'arrière de la télécommande. Remplacez les deux piles usagées par des piles neuves de type LR03/AAA en respectant la polarité. Refermez soigneusement le couvercle.

Quelle est la portée de la télécommande CLIC ?

La portée de la télécommande CLIC est d'environ 4 mètres pour les détecteurs compacts et peut atteindre 8 mètres pour les modèles ECO-IR. L'angle d'émission est de ±15°.

Comment programmer une ambiance d'éclairage ?

Pour programmer une ambiance, réglez l'intensité des canaux comme souhaité, puis maintenez enfoncée la touche de programmation de l'ambiance correspondante jusqu'à ce que le voyant clignote. Les réglages sont ainsi mémorisés dans le détecteur.

Combien de canaux possède la télécommande ?

La télécommande CLIC dispose de 2 canaux indépendants, permettant de commander deux groupes de luminaires distincts.

Comment affecter un groupe de luminaires à un canal ?

Utilisez le commutateur de codage et la touche de programmation sur la télécommande pour affecter chaque groupe de luminaires à l'un des 2 canaux. Jusqu'à 5 adresses de groupe peuvent être configurées.

La télécommande fonctionne-t-elle avec tous les détecteurs THEBEN ?

La télécommande CLIC est compatible avec les détecteurs de présence de la série HTS et le détecteur compact office EIB. Pour d'autres modèles, veuillez vérifier la compatibilité.

Que faire si la télécommande ne répond pas ?

Vérifiez d'abord l'état des piles, remplacez-les si nécessaire. Assurez-vous d'être dans l'angle d'émission (±15°) et à une distance inférieure à la portée maximale. Vérifiez également que le détecteur est sous tension.

Comment utiliser la touche de programmation ?

La touche de programmation sert à enregistrer les réglages d'ambiance ou à affecter des adresses de groupe. Appuyez brièvement pour valider un réglage, ou maintenez enfoncée pour mémoriser une ambiance.

Les réglages sont-ils conservés en cas de coupure de courant ?

Oui, les réglages effectués via la télécommande sont stockés directement dans le détecteur. Ils restent inchangés même après une coupure de courant ou un reset du détecteur.

Puis-je utiliser des piles rechargeables ?

Il est recommandé d'utiliser des piles alcalines de type LR03/AAA. Les piles rechargeables (NiMH) peuvent être utilisées mais leur tension plus faible (1,2 V) peut réduire la portée et la durée de vie.

MODE D'EMPLOI CLIC THEBEN

QuickSet plus Télécommande de service

Télécommande de service service quickset plus :

• Télécommande à infrarouge pour la mise en service facile de détecteurs de présence HTS
• Adaptation rapide à de nouvelles conditions d'utilisation sans démontage des détecteurs
• Transmission au détecteur de valeurs de réglage individuelles ou de toute une série de valeurs
• Chargement de valeurs prédéfinies pour différents types de pièces
• Mémorisation et chargement de 8 séries de valeurs définies par l'utilisateur

Fonction:

• La télécommande de service pour l'installateur est le gage d'une mise en service confortable et d'une adaptation rapide en cas de modification des conditions d'utilisation.
• Régler les valeurs potentiométriques sur simple pression sur un bouton
• Les fonctions telles que Test/Reset peuvent être appelées
• Les réglages effectués au moyen de QuickSet plus restent inchangés même après une panne de courant ou un Reset du détecteur.

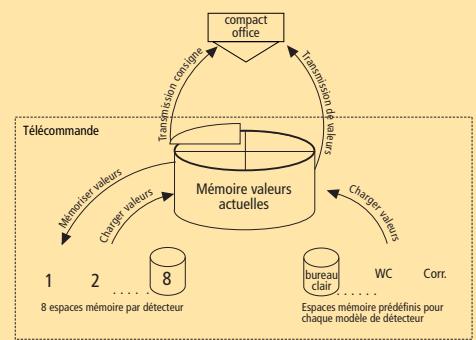

• Possibilité de mémoriser les réglages, de les charger à tout moment et les transmettre au détecteur.
• Des séries de valeurs sont prédéfinies pour différents types de pièces (bureau, couloir, atoire, etc...) et mémorisées
• dans la télécommande QuickSet plus.
• Des réglages définis par l'utilisateur peuvent être mémorisés dans le QuickSet plus. 8 emplacements mémoire sont disponibles pour chaque type de détecteur.

Caractéristiques techniques :

Alimentation : Pile 9 V, 1 x Type PP3/6F22

Transmission par : Infrarouge

Portée maximale: env. 4 m (compact, PräsenzLight), env. 8 m (ECO-IR)

Angle d’émission: ±15°

Dimensions: 140 × 62 × 30 ~mm

Plage de température: 0^ +50^

Couleur : Noir

Télécommande utiliser clic

clique Télécommande utilisateurs

Télécommande utiliser clic :

• Télécommande à infrarouge pour détecteurs de présence HTS
• Allumer et éteindre l'éclairage et commander l'intensité d'éclairage, commande d'ambiances d'éclairage
• 2 canaux pour 2 groupes de luminaires
• 2 ambiances d'éclairage programmables
• 5 adresses de groupe pour la délimitation des canaux
• Commutateur de codage et touche de programmation pour l'affectation aisée des groupes de luminaires et canaux.

Fonction :

• La télécommande utilisateur clic est dotée de 2 canaux pour la commande de 2 groupes de luminaires.
• Clic permet de commuter et de régler l'intensité jusqu'à deux groupes d'éclairage
• Possibilité de programmer et rappeler deux ambiances d'éclairage.
• Les réglages du détecteur restent inchangés lors de clic
• Conjointement avec le détecteur de présence compact office EIB, la fonction de touches de clic se laisse choisir

Caractéristiques techniques :

Alimentation : Pile 2 x 1,5 V, Type LR03/AAA

Transmission par : infrarouge

Angle d'émission: ±15°

Dimensions: 120 × 57 × 24 ~mm

Plage de température: 0^ +50^

Couleur: Gris clair
