Type de produit	Servomoteur pour vanne de radiateur avec régulation EIB-KNX
Marque	THEBEN
Modèle	CHEOPS DRIVE EIB-KNX
Alimentation	Bus EIB, consommation 240 mW (max 350 mW)
Fonctions principales	Entraînement silencieux et sans entretien, identification automatique de la course, 2 entrées pour contacts, positions forcées, fonction Master-Slave, dégommage été, affichage par 5 LED
Affichage	5 LED rouges pour la position de la vanne
Course maximale	7,5 mm
Temps d'exécution	< 20 s/mm
Température de service	0°C à +50°C
Température de stockage	-20°C à +60°C
Température du medium	+100°C
Type de protection	IP21 (drive)
Classe de protection	III (EN 60730-2-14)
Dimensions	82 x 50 x 65 mm
Vannes compatibles	Adaptateurs fournis pour Danfoss RA, Heimeier, MNG, Schlösser, Honeywell, Braukmann, etc.
Câble de raccordement	1,0 m
Montage	Encliquetage sur adaptateur de vanne, utilisable dans répartiteur de chauffage
Sécurité	Verrouillage à clé antivandalisme, comportement paramétrable en cas de panne bus
Entretien	Aucun entretien particulier requis (entraînement sans entretien)

FOIRE AUX QUESTIONS - CHEOPS DRIVE EIB-KNX THEBEN

Comment installer le CHEOPS DRIVE sur une vanne ?

Le montage est très simple : encliquetez le servomoteur sur l'adaptateur de vanne fourni. Assurez-vous que l'adaptateur correspond à votre vanne (les adaptateurs pour Danfoss, Heimeier, etc. sont inclus). Vissez l'ensemble sur la vanne et branchez le câble EIB.

Que signifient les 5 LED rouges ?

Les 5 LED rouges indiquent la position de la vanne : plus le nombre de LED allumées est élevé, plus la vanne est ouverte. En appuyant simultanément sur les deux touches (si présentes), l'affichage montre le positionnement complet.

Comment configurer la position forcée hors gel ?

La position forcée, comme le mode hors gel, se paramètre via le bus EIB à l'aide d'un logiciel de configuration (ex. ETS). Vous pouvez définir une position de vanne spécifique (par exemple fermée à 20%) à activer sur commande ou en cas de panne.

Que faire en cas de panne du bus EIB ?

Le comportement en cas de panne bus est paramétrable via le logiciel. Par défaut, le servomoteur se déplace vers une position configurée (par exemple fermeture totale ou position hors gel). Consultez votre installateur pour le réglage approprié.

Puis-je utiliser ce servomoteur avec une climatisation ?

Oui, le CHEOPS DRIVE peut être utilisé pour la climatisation en combinaison avec un régulateur CHEOPS control. Celui-ci transmet une grandeur de commande pour un deuxième niveau de chauffage ou un système de climatisation.

Comment effectuer le dégommage estival ?

Le dégommage estival est une fonction automatique qui actionne périodiquement la vanne en été pour éviter qu'elle ne se bloque. Cette fonction est configurable via le bus EIB. Elle est recommandée pour les vannes non utilisées pendant les mois chauds.

Le CHEOPS DRIVE est-il compatible avec ma vanne Danfoss RA ?

Oui, le kit comprend un adaptateur pour vannes Danfoss RA. Si votre vanne est d'une autre marque, vérifiez la liste des vannes compatibles (Heimeier, MNG, Schlösser, etc.) ; des adaptateurs pour les plus courants sont inclus.

Comment connecter un contact de fenêtre ?

Le CHEOPS DRIVE dispose de 2 entrées pour contacts externes, comme un contact de fenêtre. Raccordez le contact aux bornes prévues (reportez-vous au schéma de câblage dans la notice). La configuration de l'action (ex. fermeture vanne) se fait par logiciel.

Quelle est la consommation électrique ?

La consommation propre est de 240 mW (maximum 350 mW). Le servomoteur est alimenté directement par le bus EIB, sans alimentation externe supplémentaire.

Comment réinitialiser l'appareil ?

Il n'y a pas de réinitialisation manuelle simple. Pour réinitialiser, débranchez le connecteur EIB, attendez quelques secondes, puis rebranchez. Cela réinitialise l'appareil aux paramètres d'usine. Les configurations sauvegardées dans le bus sont conservées.

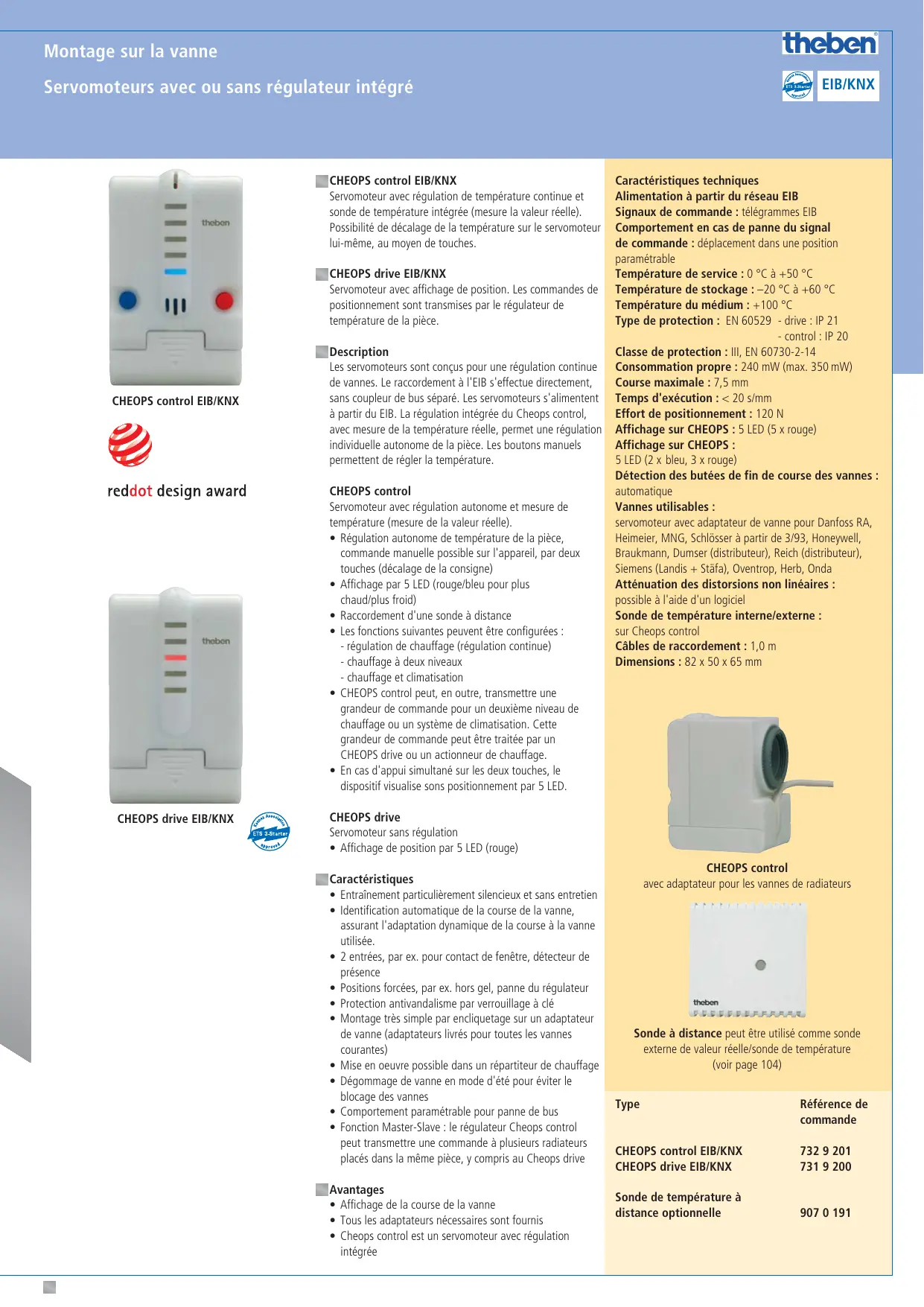

MODE D'EMPLOI CHEOPS DRIVE EIB-KNX THEBEN

Servomoteur avec régulation de température continue et sonde de température intégrée (mesure la valeur réelle). Possibilité de décalage de la température sur le servomoteur lui-même, au moyen de touches.

Servomoteur avec affichage de position. Les commandes de positionnement sont transmises par le régulateur de température de la pièce.

Description

Les servomoteurs sont conçus pour une régulation continue de vannes. Le raccordement à l'EIB s'effectue directement, sans coupleur de bus séparé. Les servomoteurs s'alimentent à partir du EIB. La régulation intégrée du CHEOPS control, avec mesure de la température réelle, permet une régulation individuelle autonome de la pièce. Les boutons manuels permettent de régler la température.

CHEOPS control

Servomoteur avec régulation autonome et mesure de température (mesure de la valeur réelle).

• Régulation autonome de température de la pièce, commande manuelle possible sur l'appareil, par deux touches (décalage de la consigne)
• Affichage par 5 LED (rouge/bleu pour plus chaud/plus froid) Raccordement d'une sonde à distance
• Les fonctions suivantes peuvent être configurées :
• régulation de chauffage (régulation continue) - chauffage à deux niveaux - chauffage et climatisation
• CHEOPS control peut, en outre, transmettre une grandeur de commande pour un deuxième niveau de chauffage ou un système de climatisation. Cette grandeur de commande peut être traitée par un CHEOPS drive ou un actionneur de chauffage.
• En cas d'appui simultané sur les deux touches, le dispositif visualise son positionnement par 5 LED.

CHEOPS drive

Servomoteur sans régulation

• Affichage de position par 5 LED (rouge)

• Entraînement particulièrement silencieux et sans entretien
• Identification automatique de la course de la vanne, assurant l'adaptation dynamique de la course à la vanne utilisée.
• 2 entrées, par exemple pour contact de fenêtre, détecteur de présence
• Positions forcées, par ex. hors gel, panne du régulateur Protection antivandalisme par verrouillage à clé
• Montage très simple par encliquetage sur un adaptateur de vanne (adaptateurs livrés pour toutes les vannes courantes)
• Mise en œuvre possible dans un répartiteur de chauffage
• Dégommage de vanne en mode d'été pour éviter le blocage des vannes
• Comportement paramétrable pour panne de bus
• Fonction Master-Slave : le régulateur Cheops control peut transmettre une commande à plusieurs radiateurs placés dans la même pièce, y compris au Cheops drive

Avantages

• Affichage de la course de la vanne
• Tous les adaptateurs nécessaires sont fournis
• Chéops control est un servomoteur avec régulation intégrée

Caractéristiques techniques

Alimentation à partir du réseau EIB

Signaux de commande : télégrammes EIB

Comportement en cas de panne du signal

déplacement dans une position paramétrable

Température de service: 0°C à +50°C

Température de stockage: -20 °C à +60 °C

Température du Médium: +100 °C

Type de protection : EN 60529 - drive : IP 21

• contrôle : IP 20

Classe de protection : III, EN 60730-2-14

Consommation propre : 240 mW (max. 350 mW)

Course maximale: 7,5mm

Temps d'exécution : < 20 s/mm

Affichage sur CHEOPS : 5 LED (5 x rouge)

Affichage sur CHEOPS :

5 LED (2 x bleu, 3 x rouge)

Détection des butées de fin de course des vannes : automatique

Vannes utilisables :

servomoteur avec adaptateur de vanne pour Danfoss RA, Heimeier, MNG, Schlösser à partir de 3/93, Honeywell, Braukmann, Dumser (distributor), Reich (distributor), Siemens (Landis + Stafa), Oventrop, Herb, Onda

Atténuation des distorsions non linéaires :

possible à l'aide d'un logiciel

Sonde de température interne/externe :

Sur Chéops control

Cables de raccordement: 1,0m

Dimensions: 82 × 50 × 65 ~mm

CHEOPS control

avec adaptateur pour les vannes de radiateurs

Sonde à distance peut être utilisée comme sonde externe de valeur réelle/sonde de température (voir page 104)

Type

Référence de

commande

Sonde de température à distance optionnelle

907 0 191
