Marque	THEBEN
Modèle	AMUN 716 USB
Catégorie	Automatisme et contrôle des bâtiments
Type de produit	Capteur de CO₂ avec logiciel
Plage de mesure (CO₂)	0 à 5000 ppm
Affichage	5 LED (indicateur de concentration)
Interface de données	USB (pour connexion PC)
Tension de service	5 V CC (via bus USB)
Classe de protection	III (TBTS) selon EN 60730-1
Degré de protection	IP 20 selon EN 60529
Logiciel compatible	Windows 98 SE/ME/2000/XP
Fonctions principales	Surveillance de la qualité de l'air, enregistrement journalier, alarme visuelle et sonore, représentation graphique
Alarme	Seuil d'alarme acoustique réglable, signal visuel par LED
Enregistrement	Fichier journal enregistrable, enregistrement automatique prolongé
Capteur	Cellule de mesure hermétique, sans entretien
Installation	Montage mural ou sur boîtier encastré
Accessoires optionnels	Bloc d'alimentation pour montage encastré (24 V / 12 W, réf. 907 0 494)
Dimensions (approx.)	120 x 80 mm (face avant)
Entretien	Aucun entretien nécessaire (capteur sans entretien)
Sécurité	Faible tension de sécurité (5 V CC), classe III

FOIRE AUX QUESTIONS - AMUN 716 USB THEBEN

Comment installer le capteur AMUN 716 USB ?

Le capteur se monte facilement sur un mur ou sur un boîtier encastré. Il est alimenté via le câble USB relié à un ordinateur. L'installation et la mise en service se font via l'interface USB.

Quelle est la tension d'alimentation du capteur ?

La tension de service est de 5 V CC fournie par le bus USB. Le capteur est de classe de protection III (très basse tension de sécurité).

Que signifient les LED sur le capteur ?

Les 5 LED indiquent le niveau de concentration de CO₂. Plus le nombre de LED allumées est élevé, plus la concentration est importante. L'affichage permet une évaluation visuelle rapide de la qualité de l'air.

Comment régler le seuil d'alarme acoustique ?

Le seuil d'alarme acoustique est réglable via le logiciel fourni. Vous pouvez définir une valeur limite (par exemple 1000 ppm) au-delà de laquelle un signal sonore et visuel se déclenche.

Quels systèmes d'exploitation sont compatibles avec le logiciel ?

Le logiciel est compatible avec Windows 98 SE/ME/2000/XP. Il permet de visualiser graphiquement la concentration en CO₂ et d'enregistrer l'évolution sur 80 minutes.

Quelle est la plage de mesure du capteur ?

La plage de mesure est de 0 à 5000 ppm de CO₂. Cela couvre les concentrations habituelles dans les bâtiments, de l'air extérieur (330-350 ppm) jusqu'à des valeurs élevées.

Comment enregistrer les données de concentration ?

Le logiciel permet d'enregistrer un fichier journal de la concentration en CO₂. En cas d'enregistrement prolongé, l'enregistrement est automatique. Les données peuvent être exportées pour analyse.

Que faire si la concentration en CO₂ dépasse le seuil ?

L'appareil émet un signal d'avertissement acoustique et visuel. Il est recommandé d'aérer la pièce ou d'activer la ventilation mécanique pour réduire la concentration.

Le capteur nécessite-t-il un entretien ?

Non, le capteur est sans entretien grâce à sa cellule de mesure hermétique. Il n'y a pas de pièces à remplacer ni de calibration nécessaire dans le temps.

Dans quels types de pièces utiliser ce capteur ?

Le capteur est conçu pour les salles de conférence, bureaux, écoles, crèches, bâtiments passifs et toute pièce où la qualité de l'air est importante pour le bien-être et la concentration.

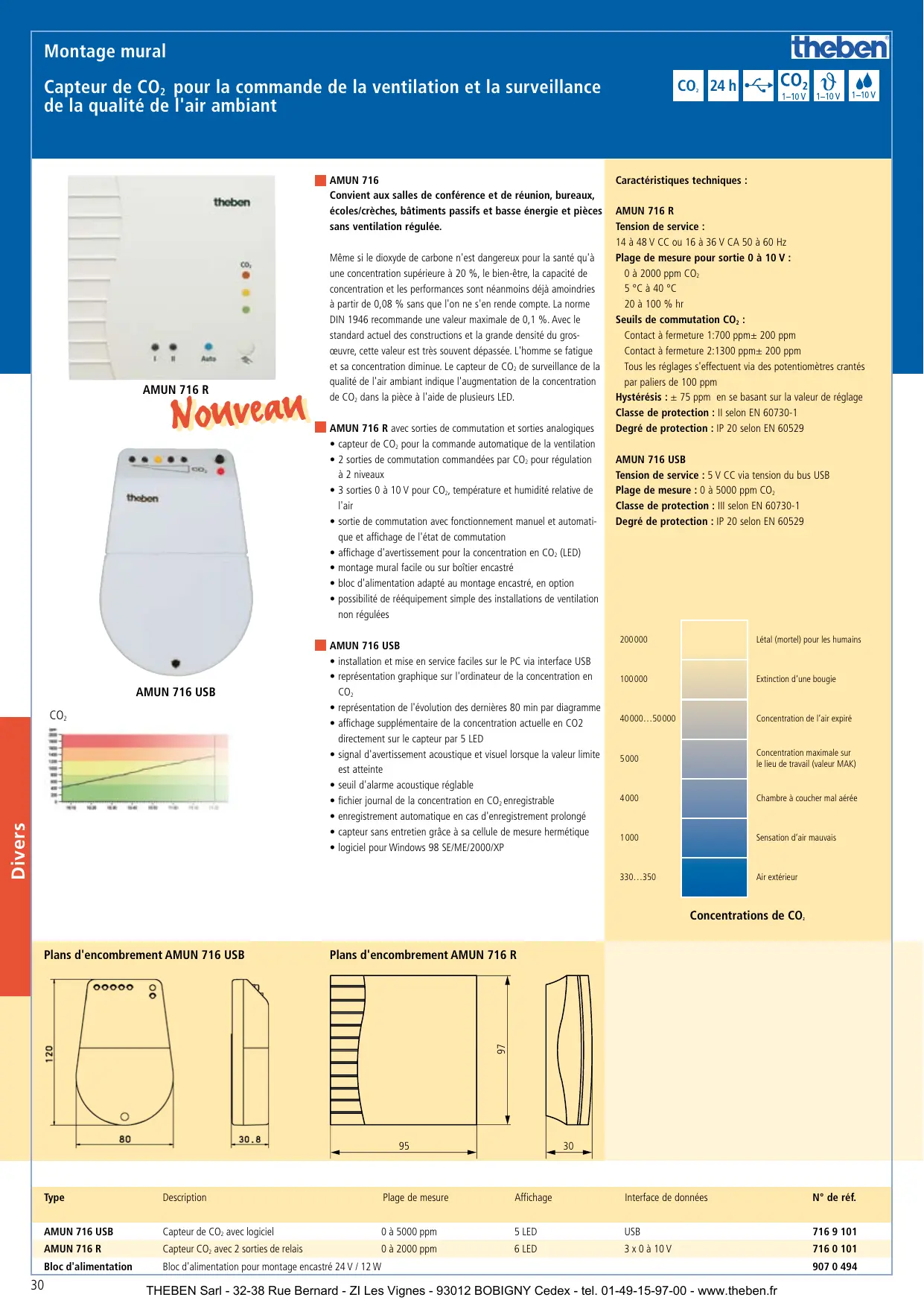

MODE D'EMPLOI AMUN 716 USB THEBEN

Convient aux salles de conférence et de réunion, bureaux, écoles/crèches, bâtiments passifs et basse énergie et pièces sans ventilation régulée.

Même si le dioxyde de carbone n'est dangereux pour la santé qu'à une concentration supérieure à 20 %, le bien-être, la capacité de concentration et les performances sont néanmoins déjà amoindries à partir de 0,08 % sans que l'on ne s'en rende compte. La norme DIN 1946 recommande une valeur maximale de 0,1 %. Avec le standard actuel des constructions et la grande densité du gros-œuvre, cette valeur est très souvent dépassée. L'homme se fatigue et sa concentration diminue. Le capteur de CO₂ de surveillance de la qualité de l'air ambiant indique l'augmentation de la concentration de CO₂ dans la pièce à l'aide de plusieurs LED.

AMUN 716 R avec sorties de commutation et sorties analogiques

• capteur de CO_2 pour la commande automatique de la ventilation
• 2 sorties de commutation commandées par CO₂ pour régulation à 2 niveaux
• 3 sorties 0 à 10 V pour CO _2 , température et humidité relative de l'air
• sortie de commutation avec fonctionnement manuel et automatique et affichage de l'état de commutation
• affichage d'avertissement pour la concentration en CO_2 (LED)
  • montage mural facile ou sur boîtier encastré
• bloc d'alimentation adapté au montage encastré, en option
• possibilité de rééquipement simple des installations de ventilation non régulées

AMUN 716 USB

• installation et mise en service faciles sur le PC via interface USB
• représentation graphique sur l'ordinateur de la concentration en CO_2
• représentation de l'évolution des dernières 80 min par diagramme
• affichage supplémentaire de la concentration actuelle en CO2 directement sur le capteur par 5 LED
• signal d'avertissement acoustique et visuel lorsque la valeur limite est atteinte
• seuil d'alarme acoustique réglable
• fichier journal de la concentration en CO_2 enregistrable
• enregistrement automatique en cas d'enregistrement prolongé
• capteur sans entretien grâce à sa cellule de mesure hermétique
  • logiciel pour Windows 98 SE/ME/2000/XP

Caractéristiques techniques :

AMUN 716 R

Tension de service :

14 à 48 V CC ou 16 à 36 V CA 50 à 60 Hz

Plage de mesure pour sortie 0 à 10 V :

0 à 2000 ppm CO₂

5 °C à 40 °C

20 à 100 % hr

Seuils de commutation CO₂ :

Contact à fermeture 1:700 ppm± 200 ppm

Contact à fermeture 2:1300 ppm± 200 ppm

Tous les réglages s'effectuent via des potentiomètres crantés par paliers de 100 ppm

Hystérésis : ± 75 ppm en se basant sur la valeur de réglage

Classe de protection : Il selon EN 60730-1

Degré de protection : IP 20 selon EN 60529

AMUN 716 USB

Tension de service : 5 V CC via tension du bus USB

Plage de mesure : 0 à 5000 ppm CO₂

Classe de protection : III selon EN 60730-1

Degré de protection : IP 20 selon EN 60529

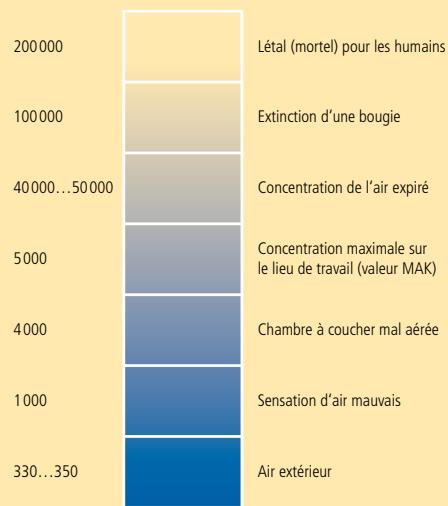

Concentrations de CO₂

Plans d'encombrement AMUN 716 USB

Plans d'encombrement AMUN 716 R

Type	Description	Plage de mesure	Affichage	Interface de données	N° de réf.
AMUN 716 USB	Capteur de CO2 avec logiciel	0 à 5000 ppm	5 LED	USB	716 9 101
AMUN 716 R	Capteur CO2 avec 2 sorties de relais	0 à 2000 ppm	6 LED	3 x 0 à 10 V	716 0 101
Bloc d'alimentation	Bloc d'alimentation pour montage encastré 24 V / 12 W				907 0 494
