ALIMENTATION 640 MA EIB-KNX - Alimentation KNX THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation KNX
Marque	THEBEN
Modèle	ALIMENTATION 640 MA EIB-KNX
Référence	907 0 364
Dimensions (L x H x P)	90 x 108 x 64 mm
Alimentation	230 V AC, 50...60 Hz (plage 195...255 V AC, 45...65 Hz)
Consommation propre	max. 45 VA
Puissance dissipée	max. 6 W
Sortie EIB (avec self intégrée)	30 V DC ± 2 V, SELV
Sortie tension auxiliaire (sans self)	30 V DC ± 2 V, SELV
Courant nominal total	640 mA, résistant aux courts-circuits permanents
Courant de court-circuit permanent	max. 1,4 A
Temporisation de microcoupures	min. 200 ms
Température de service	-5 °C à +45 °C
Type de protection	IP 20 (EN 60 529)
Fonctions principales	Alimentation et surveillance de la tension système EIB ; découplage de ligne par self intégrée ; bouton de reset (20 s) ; LED de statut
Raccordement	Bornes EIB, pas de rail de données nécessaire
Affichage LED	Marche, surcharge, surtension et reset
Entretien et nettoyage	Aucun entretien nécessaire. Nettoyer avec un chiffon sec si besoin.
Sécurité	SELV (Très Basse Tension de Sécurité) ; résistant aux courts-circuits permanents
Montage	Sur rail DIN 35 mm
Informations générales	Alimentation KNX pour ligne bus EIB ; fournit et surveille la tension système ; réinitialisation de la ligne bus possible

FOIRE AUX QUESTIONS - ALIMENTATION 640 MA EIB-KNX THEBEN

Quel est le rôle de l'alimentation KNX 640 mA THEBEN ?

Elle fournit et surveille la tension système de l'EIB (30 V DC) pour une ligne de bus KNX. Elle intègre une self pour découpler la ligne et une sortie auxiliaire 30 V DC.

Comment réinitialiser la ligne bus avec cette alimentation ?

Appuyez sur le bouton reset : une réinitialisation de 20 secondes est déclenchée, quelle que soit la durée d'appui. La ligne est libérée et les groupes reviennent à l'état initial. Pour un reset plus long, débranchez la connexion du bus.

Quelles tensions fournit l'alimentation ?

Deux sorties : une sortie EIB avec self intégrée (30 V DC ± 2 V, SELV) et une sortie tension auxiliaire sans self (30 V DC ± 2 V, SELV). Le courant total est de 640 mA.

Que signifient les LED sur l'appareil ?

Une LED indique l'état de marche, la surcharge, la surtension ou le reset. Consultez la notice pour le code couleurs exact.

Quelle est la protection de l'alimentation ?

Elle est résistante aux courts-circuits permanents (courant max. 1,4 A) et bénéficie d'une protection IP20 et d'une isolation SELV.

Quelle est la consommation électrique de l'alimentation ?

Consommation propre : max. 45 VA. Puissance dissipée : max. 6 W.

Peut-on utiliser la sortie auxiliaire pour d'autres appareils ?

Oui, la sortie 30 V DC sans self peut alimenter d'autres équipements (ex. tension auxiliaire pour entrées tout ou rien) ou une ligne supplémentaire via une self externe.

Quelles sont les conditions d'installation ?

Montage sur rail DIN 35 mm. Température ambiante : -5 °C à +45 °C. Raccordement par bornes EIB, sans rail de données.

Combien de groupes KNX peut alimenter cette alimentation ?

Elle peut alimenter une ligne bus avec jusqu'à 32 groupes (ou composants) instabus, selon la norme EIB.

Où trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction.

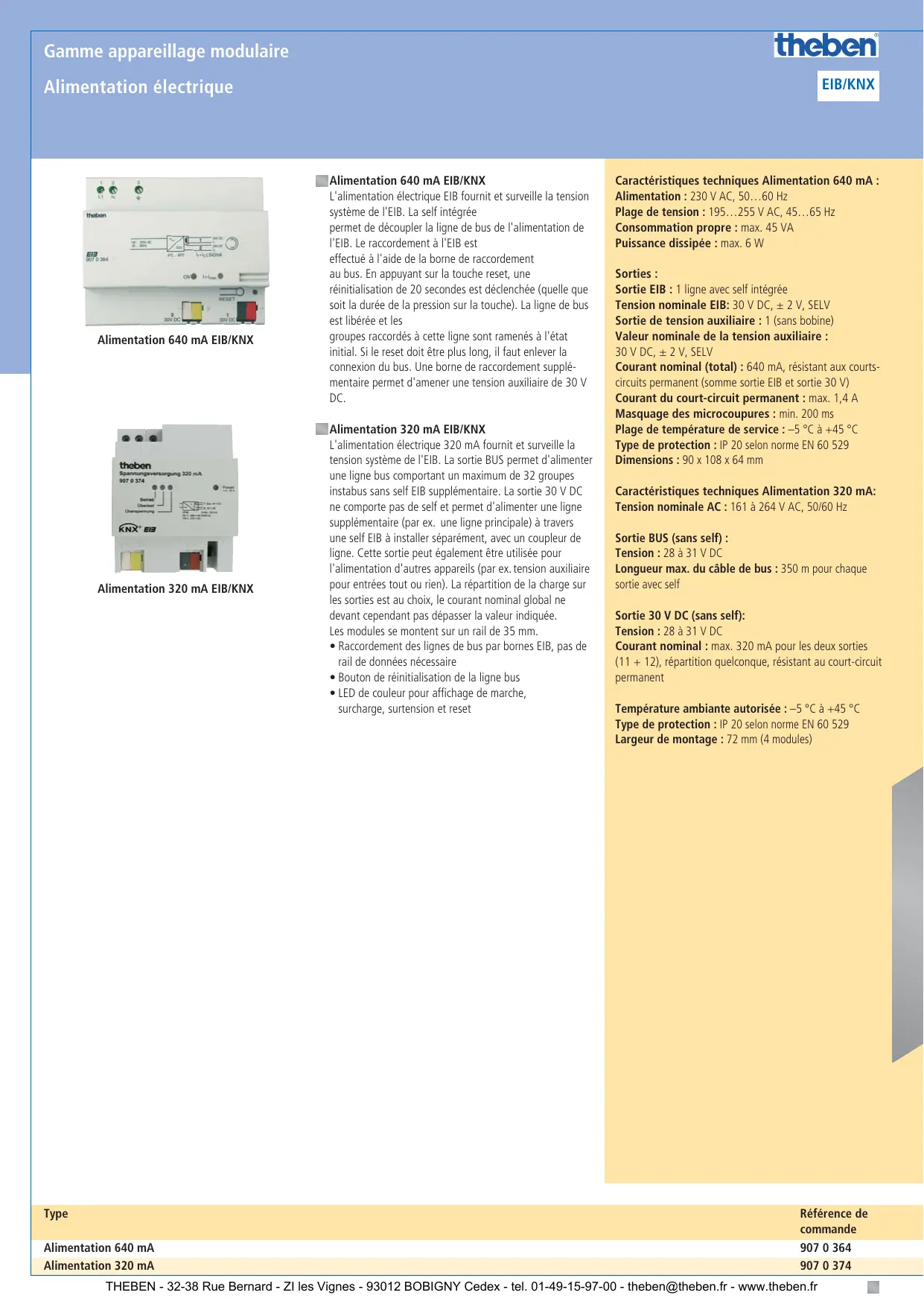

MODE D'EMPLOI ALIMENTATION 640 MA EIB-KNX THEBEN

L'alimentation électrique EIB fournit et surveille la tension système de l'EIB. La self intégrée

permet de découpler la ligne de bus de l'alimentation de l'EIB. Le raccordement à l'EIB est

effectué à l'aide de la borne de raccordement au bus. En appuyant sur la touche reset, une réinitialisation de 20 secondes est déclenchée (quelle que soit la durée de la pression sur la touche). La ligne de bus est libérée et les

groupes raccordés à cette ligne sont ramenés à l'état initial. Si le reset doit être plus long, il faut enlever la connexion du bus. Une borne de raccordement supplémentaire permet d'amener une tension auxiliaire de 30 V DC.

Alimentation 320 mA EIB/KNX

L'alimentation électrique 320 mA fournit et surveille la tension système de l'EIB. La sortie BUS permet d'alimenter une ligne bus comportant un maximum de 32 groupes instabus sans self EIB supplémentaire. La sortie 30 V DC ne comporte pas de self et permet d'alimenter une ligne supplémentaire (par ex. une ligne principale) à travers une self EIB à installer séparément, avec un coupleur de ligne. Cette sortie peut également être utilisée pour l'alimentation d'autres appareils (par ex. tension auxiliaire pour entrées tout ou rien). La répartition de la charge sur les sorties est au choix, le courant nominal global ne devant cependant pas dépasser la valeur indiquée. Les modules se montent sur un rail de 35 mm.

• Raccordement des lignes de bus par bornes EIB, pas de rail de données nécessaire
• Bouton de réinitialisation de la ligne bus
• LED de couleur pour affichage de marche, surcharge, surtension et reset

Caractéristiques techniques Alimentation 640 mA :

Alimentation : 230 V AC, 50...60 Hz

Plage de tension : 195...255 V AC, 45...65 Hz

Consommation propre : max. 45 VA

Puissance dissipée : max. 6 W

Sorties :

Sortie EIB : 1 ligne avec self intégrée

Tension nominale EIB: 30 V DC, ± 2 V, SELV

Sortie de tension auxiliaire : 1 (sans bobine)

Valeur nominale de la tension auxiliaire : 30 V DC, ± 2 V, SELV

Courant nominal (total) : 640 mA, résistant aux courts-circuits permanent (somme sortie EIB et sortie 30 V)

Courant du court-circuit permanent : max. 1,4 A

Masquage des microcoupures : min. 200 ms

Plage de température de service : -5 °C à +45 °C

Type de protection : IP 20 selon norme EN 60 529

Dimensions : 90 x 108 x 64 mm

Caractéristiques techniques Alimentation 320 mA:

Tension nominale AC : 161 à 264 V AC, 50/60 Hz

Sortie BUS (sans self) :

Tension : 28 à 31 V DC

Longueur max. du câble de bus : 350 m pour chaque sortie avec self

Sortie 30 V DC (sans self):

Tension : 28 à 31 V DC

Courant nominal : max. 320 mA pour les deux sorties (11 + 12), répartition quelconque, résistant au court-circuit permanent

Température ambiante autorisée : -5 °C à +45 °C

Type de protection : IP 20 selon norme EN 60 529

Largeur de montage : 72 mm (4 modules)

Type

Référence de

commande

Alimentation 640 mA

907 0 364

Alimentation 320 mA

907 0 374
