MODE D'EMPLOI RP5 5810 HP
Manuel de référence du matériel
Système de vente au détail HP RP5
Les informations contenues dans le présent document peuvent faire l'objet de modifications sans préavis. Les seules garanties applicables aux produits et services HP sont énoncées dans les déclarations de garantie expresse jointes à ces produits et services. Aucune partie du présent document ne saurait être interprétée comme une garantie supplémentaire. HP ne saurait être tenu responsable des éventuelles erreurs techniques ou d'édition contenues dans ce guide, ni des omissions.
Première édition : Mars 2014
Référence du document : 756968-051
Informations sur le produit
Ce guide décrit les fonctionnalités qui sont communes à la plupart des modèles. Certaines fonctions peuvent ne pas être disponibles sur votre ordinateur.
Toutes les fonctionnalités ne sont pas disponibles dans toutes les éditions de Windows 8. Cet ordinateur peut nécessiter une mise à niveau, l'achat de matériel, de pilotes et/ou de logiciels pour tirer pleinement parti des fonctionnalités de Windows 8. Pour plus de détails, reportez-vous à la section http://www.microsoft.com.
Cet ordinateur peut nécessiter une mise à niveau, l'achat de nouveau matériel et/ou d'un lecteur de DVD pour installer le système d'exploitation Windows 7 et profiter de toutes ses fonctionnalités. Pour plus de détails, reportez-vous à la section http://windows.microsoft.com/en-us/windows7/get-know-windows-7.
Conditions d'utilisation du logiciel
En installant, en copiant, en téléchargeant ou en utilisant de quelque façon que ce soit tout logiciel préinstallé sur cet ordinateur, vous reconnaissez être lié par les termes du présent Contrat de Licence de l'Utilisateur Final (CLUF) HP. Si vous êtes en désaccord avec les termes de ce contrat, votre seul recours consiste à renvoyer le produit non utilisé, dans sa totalité (matériel et logiciels), dans un délai de 14 jours, afin d'obtenir un remboursement conformément à la politique pratiquée en la matière là où vous avez effectué votre d'achat.
Pour en savoir plus ou demander le remboursement intégral de l'appareil, veuillez contacter votre point de vente local (le vendeur).
À propos de ce livre
Ce manuel contient les informations de base nécessaires aux mises à niveau de ce modèle.
⚠ AVERTISSEMENT ! Le non-respect de ces instructions expose l'utilisateur à des risques potentiellement très graves.
ATTENTION : Le non-respect de ces instructions présente des risques, tant pour le matériel que pour les informations qu'il contient.
REMARQUE : Le texte ainsi défini fournit des informations importantes supplémentaires.
Sommaire
1 Caractéristiques du produit .... 1
Caractéristiques de la configuration standard .... 1
Éléments du panneau avant 2
Identification des éléments situés à l'arrière .... 3
Conversion de la configuration bureau en minitour 4
Installation du cache pour ports optionnel 5
Emplacement du numéro de série 6
2 Mises à niveau matérielles .... 7
Avertissements et précautions 7
Retrait du panneau d'accès à l'ordinateur 8
Remise en place du panneau d'accès de l'ordinateur 9
Retrait du panneau avant 10
Installation d'un panneau de lecteur optique 11
Retrait d'un cache protecteur 12
Remise en place du panneau avant 13
Installation de mémoire supplémentaire 14
DIMM 14
DDR3-SDRAM DIMM 14
Remplissage des supports DIMM 15

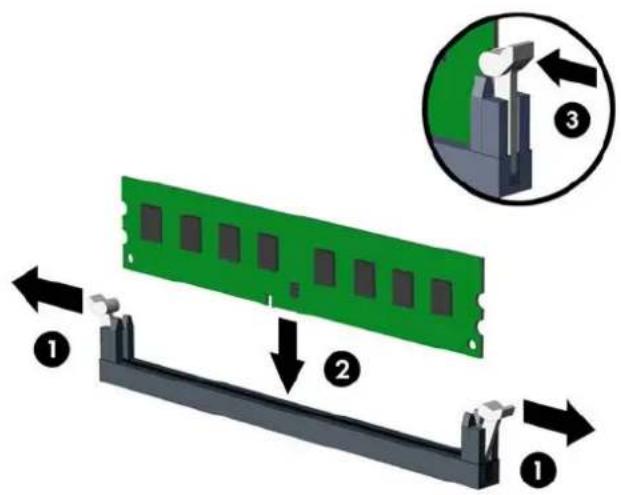

Installation des modules DIMM 16

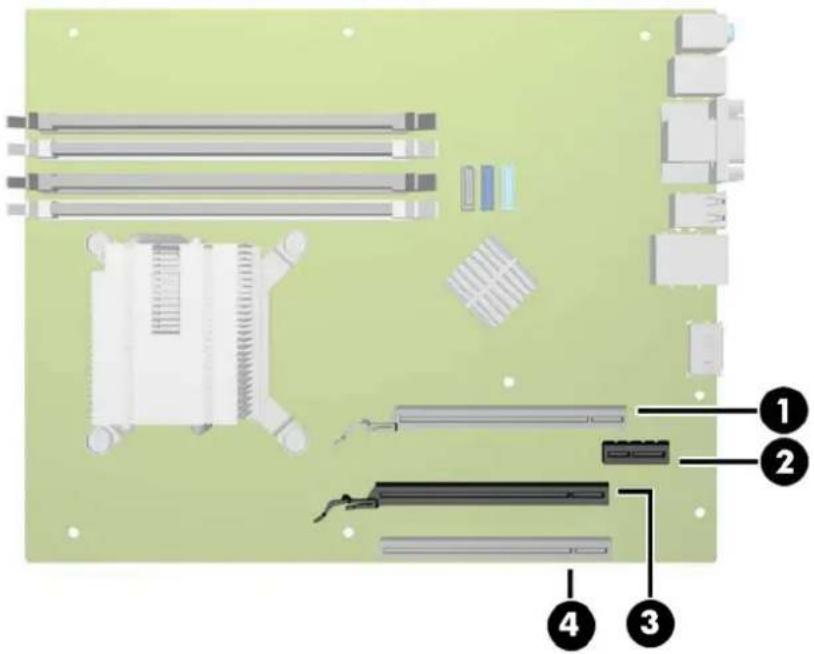

Installation d'une carte d'extension demi-hauteur 20

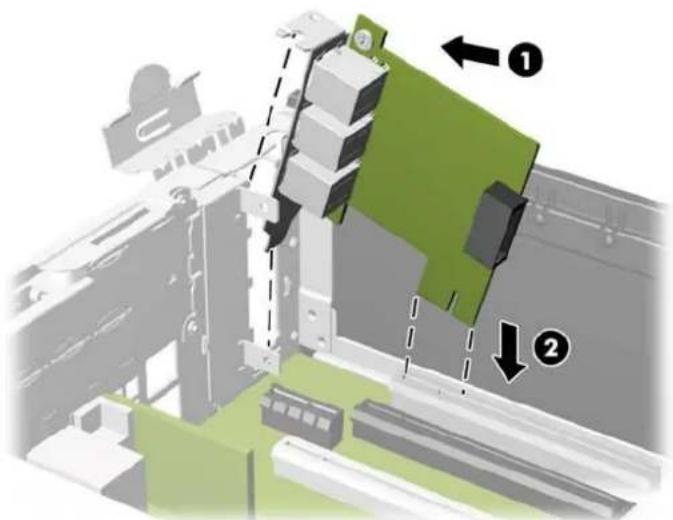

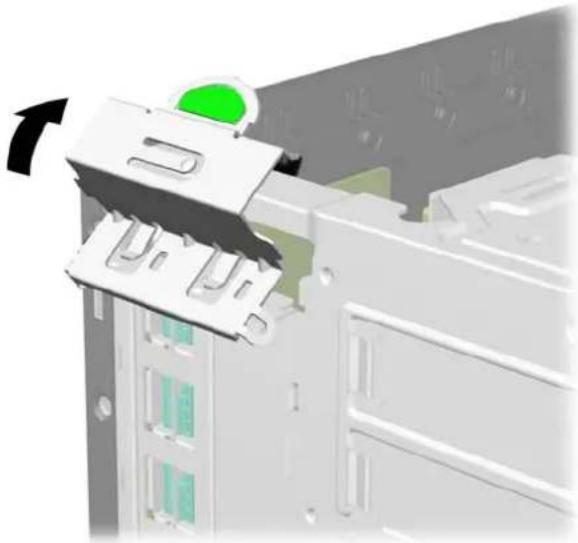

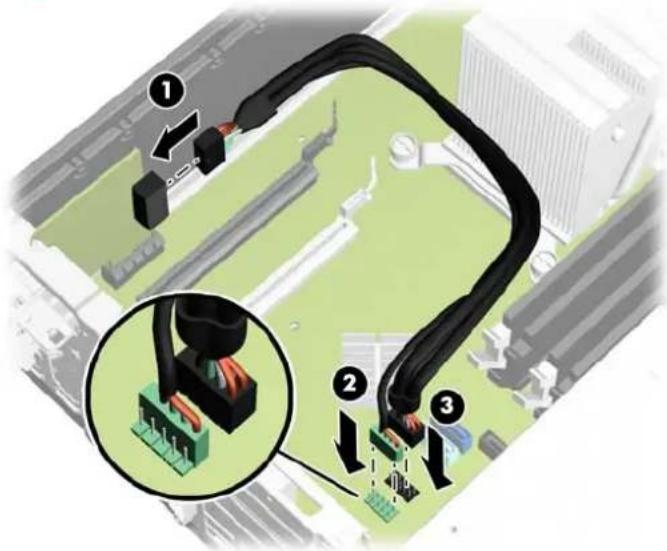

Installation d'une carte d'extension USB alimentée par 12 volts 21

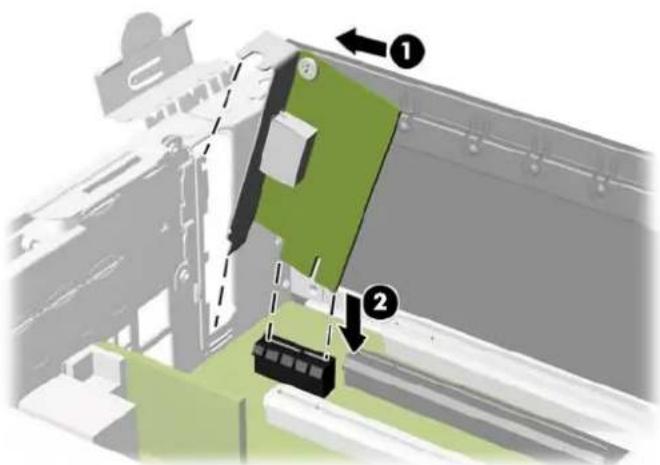

Installation d'une seconde carte d'extension DisplayPort 27
Installation d'une carte d'extension pleine hauteur 30

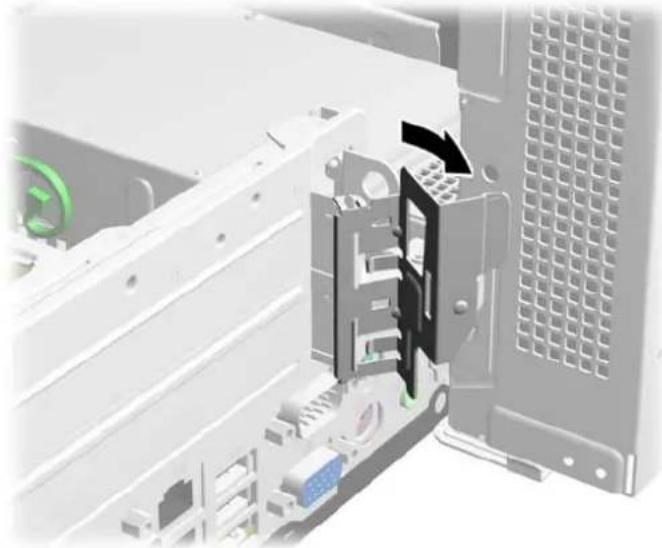

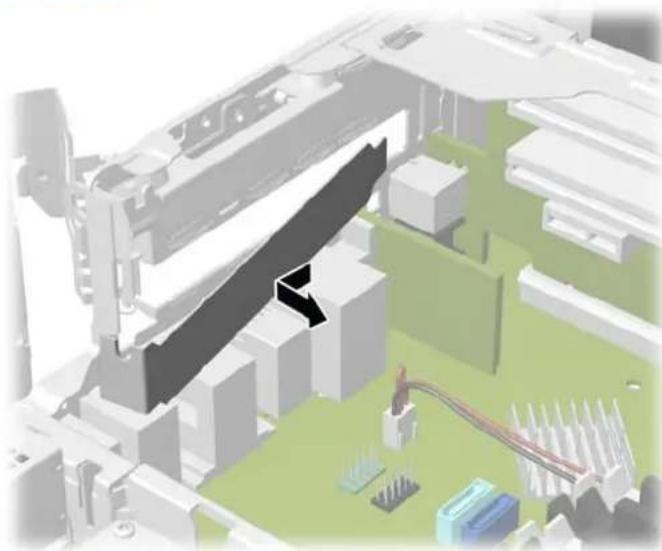

Installation d'une carte d'extension Port série alimenté 31
Configuration des ports série alimentés 35

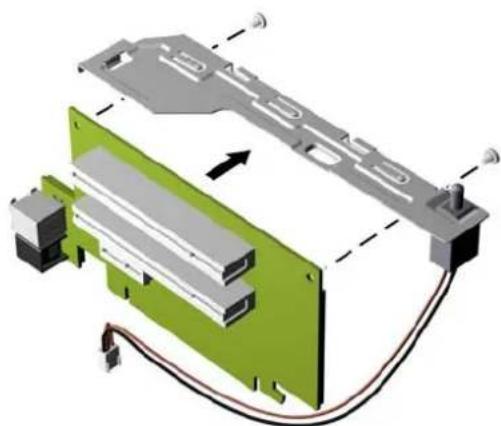

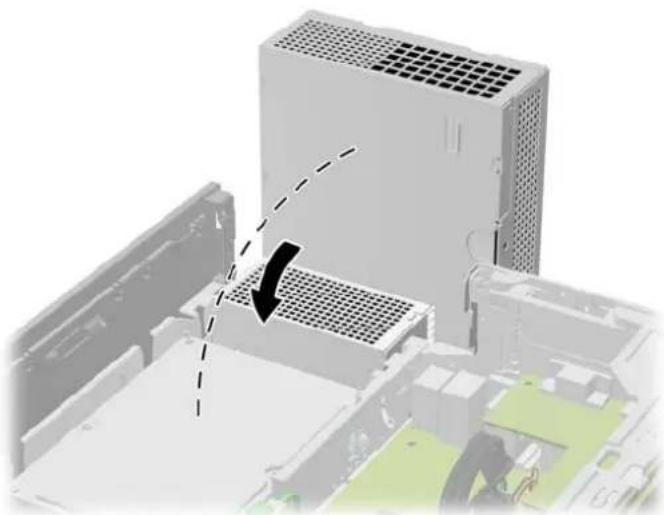

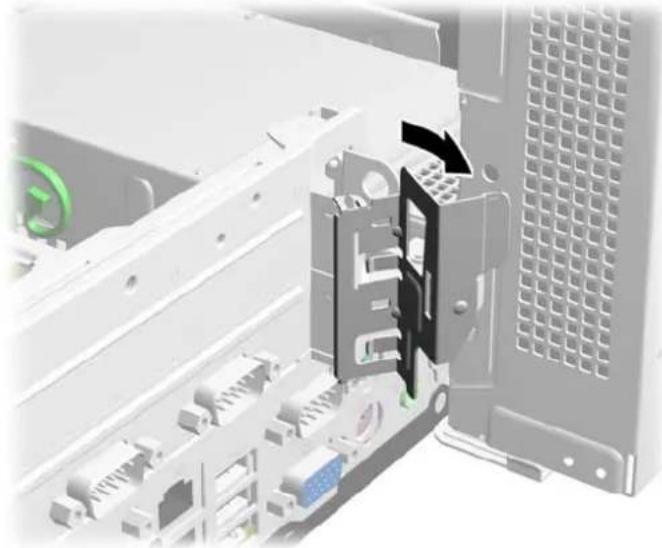

Remplacement de la carte de fond de panier 36
Emplacement des unités 43
Installation et retrait de lecteurs 43
Connexions d'unité de carte mère 45

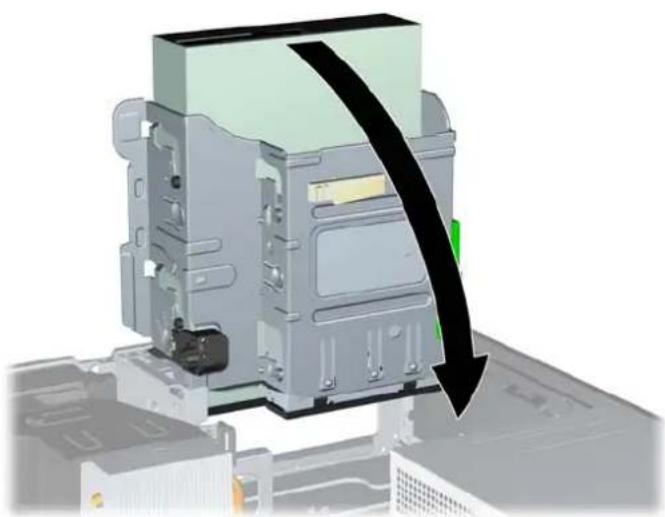

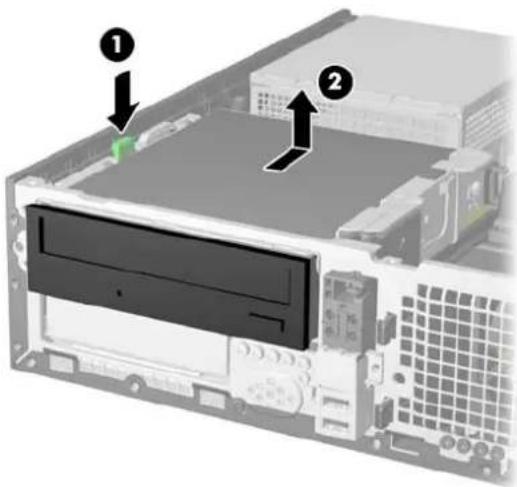

Retrait d'un lecteur optique du compartiment d'unité 5,25 pouces .... 46

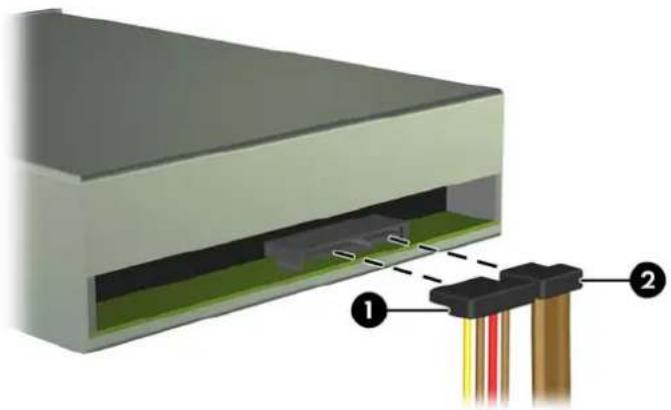

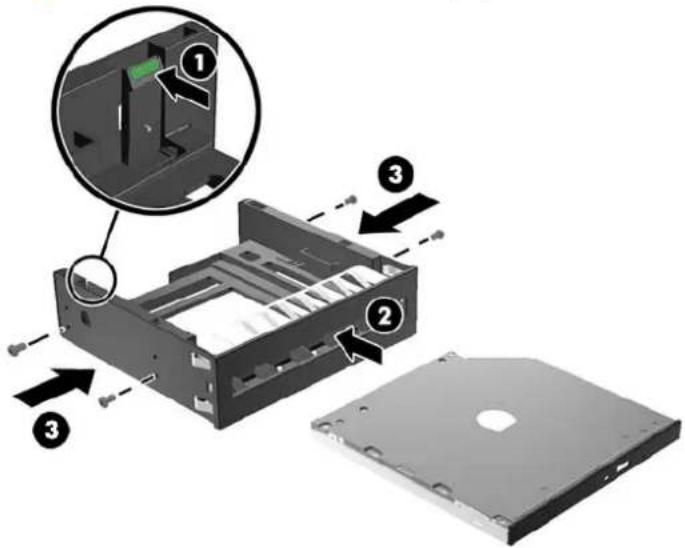

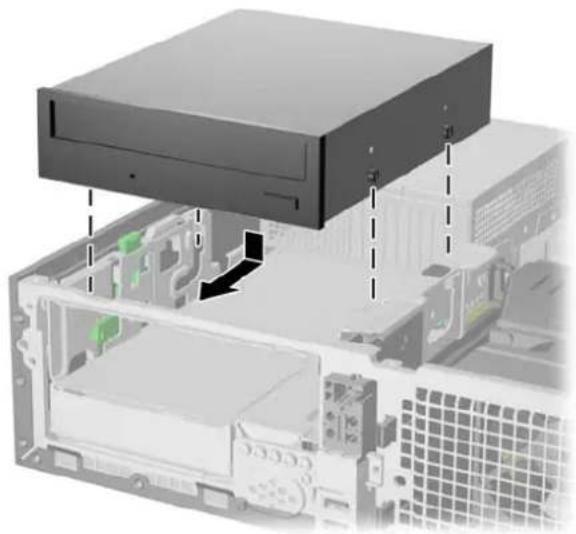

Installation d'une unité optique dans un compartiment d'unité de 5,25 pouces .... 48

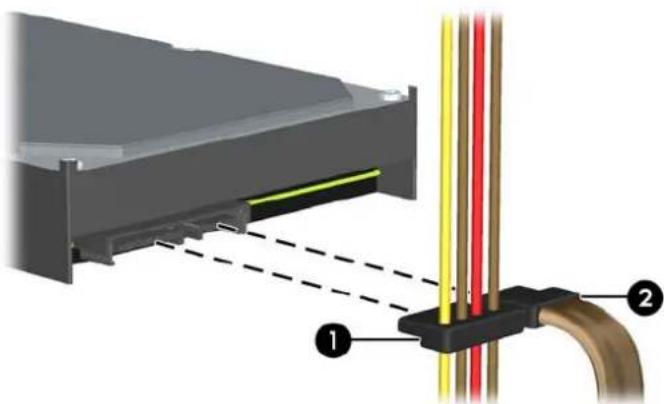

Retrait d'un disque dur secondaire du compartiment d'unité 3,5 pouces .... 53
Installation d'un disque dur secondaire dans le compartiment d'unité 3,5 pouces .... 55

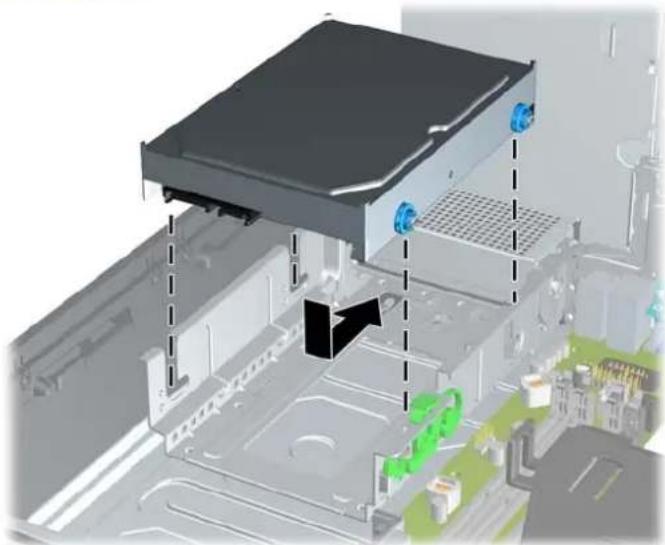

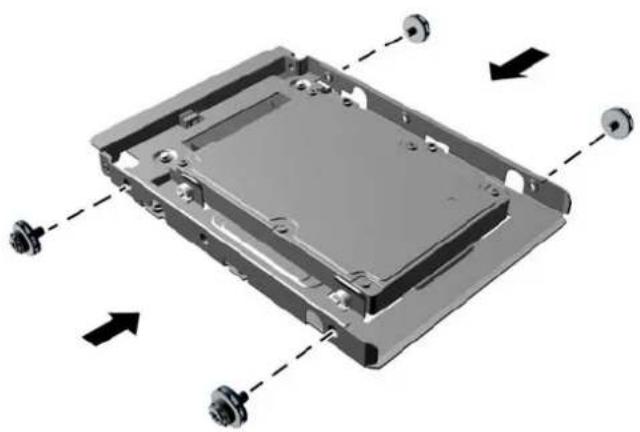

Retrait et remplacement du disque dur interne 3,5 pouces principal .... 57
Remplacement de la pile 63
Annexe A Périphériques externes de sécurité 66
Installation d'un dispositif antivol 66

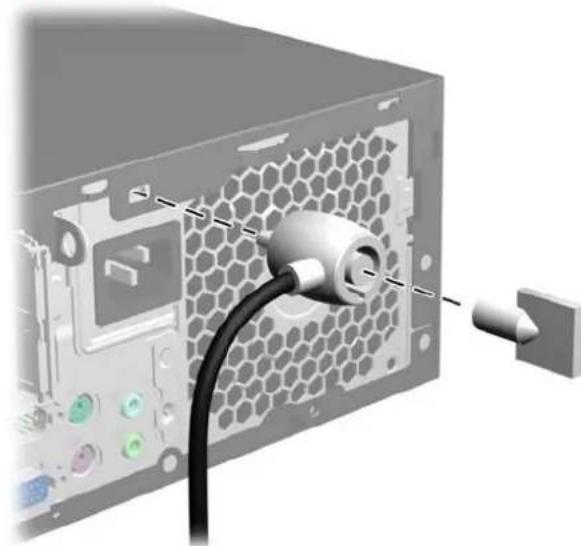

Verrou de câble à clé HP 66
Cadenas 67

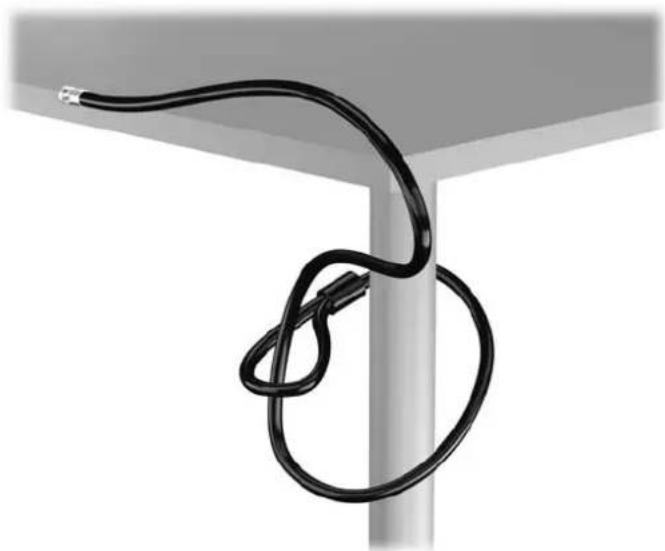

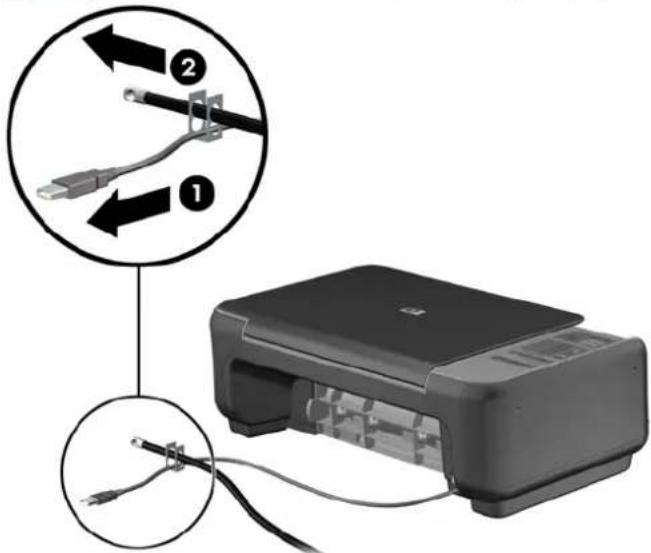

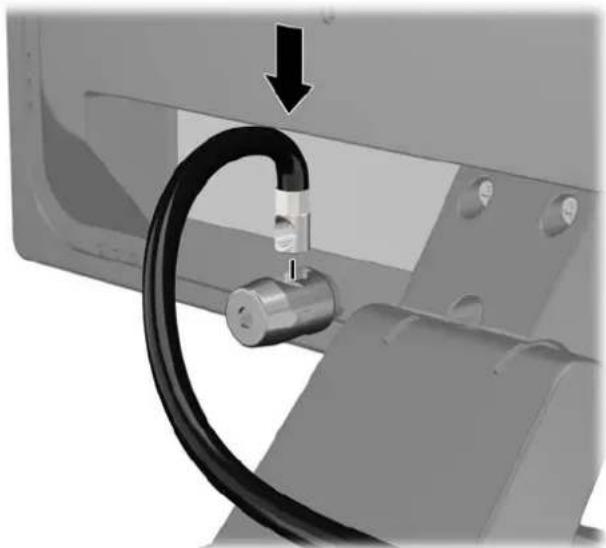

Verrou de sécurité HP Business PC 67
Sécurité du panneau avant 71

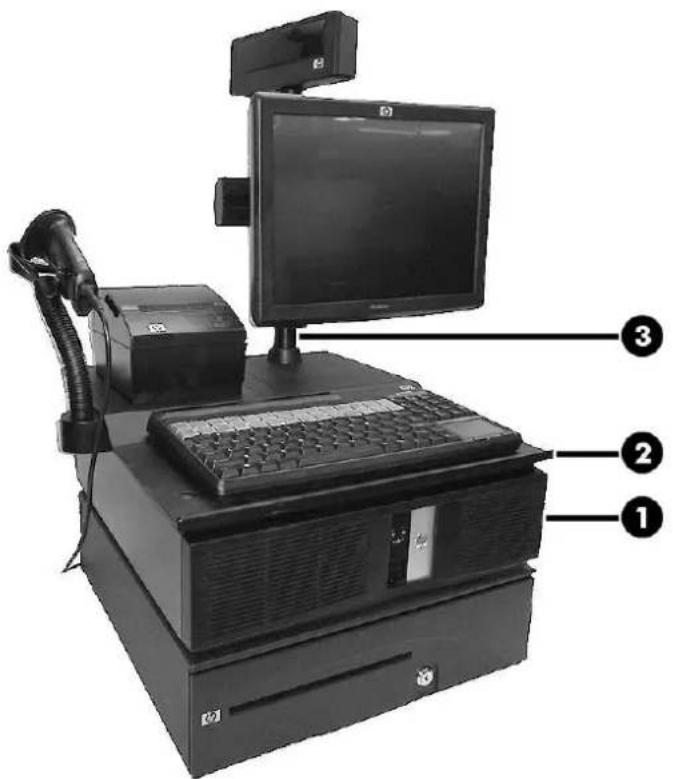

Annexe B Plateau d'intégration et accessoires en option 73
Annexe C Décharges électrostatiques 75
Prévention des décharges électrostatiques .... 75
Méthodes de mise à la terre 75
Annexe D Utilisation, entretien courant et préparation au transport 76
Utilisation et entretien courant de l'ordinateur 76
Précautions relatives à l'unité optique 77
Procédure 77
Nettoyage 77
Sécurité 77
Préparation au transport 77
Index 78
1 Caractéristiques du produit
Caractéristiques de la configuration standard
Ses caractéristiques peuvent varier en fonction du modèle. Pour obtenir une liste complète du matériel et des logiciels installés sur l'ordinateur, exécutez l'utilitaire de diagnostics (disponible sur certains modèles uniquement).
Certains modèles comportent un lecteur optique alors que d'autres modèles comportent un panneau sans lecteur recouvrant la baie de lecteur optique. Sur les modèles sans lecteur optique, le panneau sans lecteur peut être retiré et remplacé par un lecteur optique et un panneau de lecteur optique.
REMARQUE : Ce produit comporte deux ports USB alimentés en option. Dans le domaine de la vente, le terme « USB alimenté » est également désigné par les termes « USB + alimentation », « USB Plus Alimentation » et « Retail USB ». Dans ce document, ces ports sont désignés par le terme « USB alimenté ».
Éléments du panneau avant
La configuration des unités peut être différente selon le modèle.
Figure 1-2 Éléments du panneau avant
Tableau 1-1 Éléments du panneau avant
| 1 Lecteur optique de 5,25 pouces (en option) 5 Voyant de liaison NIC |
| 2 Voyant d'alimentation 6 Connecteurs USB (2) |
| 3 Interrupteur d'alimentation double état 7 Voyant d'activité NIC |
| 4 Voyant d'activité du disque dur |
| REMARQUE : Un panneau sans lecteur se trouve à la place du panneau de lecteur optique sur certains modèles sans lecteur optique. D'autres modèles sans lecteur optique comportent un panneau de lecteur optique sur lequel un cache recouvre la baie de lecteur optique.Les ports USB se situent derrière un volet coulissant.Le voyant de liaison NIC indique qu'une connexion réseau est établie. Le voyant d'activité NIC indique qu'une activité réseau a lieu.Lorsque l'ordinateur est allumé, le voyant d'alimentation est généralement vert. Si ce voyant clignote en rouge, un problème est survenu au niveau de l'ordinateur et un code de diagnostic s'affiche. Reportez-vous au Guide de maintenance et d'entretien pour pouvoir interpréter le code. |

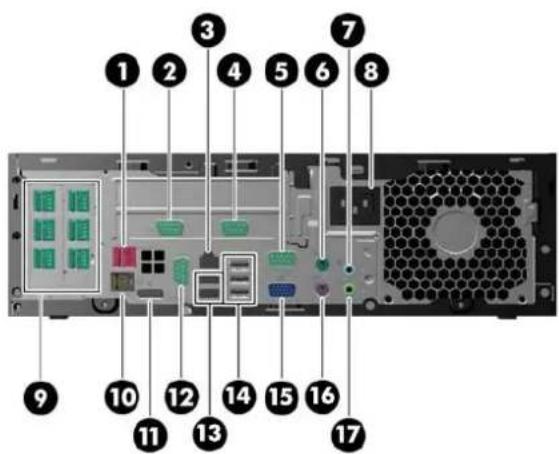

Identification des éléments situés à l'arrière
Tableau 1-2 Identification des éléments situés à l'arrière
| 1 USB alimenté par 24 V 10 Connecteur de tiroir-caisse |
| 2 Connecteur série (COM3) (en option) 11 DisplayPort |
| 3 Connecteur réseau RJ-45 12 Connecteur série (COM2) |
| 4 Connecteur série (COM4) (en option) 13 Ports USB 3.0 (2) |
| 5 Connecteur série (COM1) 14 Ports USB 2.0 (3) |
| 6 Connecteur pour souris PS/2 (vert) 15 Connecteur VGA |
| 7 Connecteur audio d'entrée de ligne (bleu) 16 Connecteur pour clavier PS/2 (violet) |
| 8 Connecteur du cordon d'alimentation 17 Connecteur audio de sortie de ligne pour périphériques audio alimentés (vert) |
| 9 USB alimenté par 12 V (en option) |
REMARQUE : Le nombre et la disposition des connecteurs peuvent varier en fonction des modèles.
Un adaptateur eSATA, un port parallèle et un second connecteur DisplayPort sont disponibles en option auprès de HP.
Les ports série peuvent être configurés pour fonctionner en tant que ports série alimentés par 5 ou 12 V.
ATTENTION : La taille et la forme du connecteur de tiroir-caisse sont similaires à celles d'une prise modem. Pour éviter d'endommager l'ordinateur, NE branchez PAS de câble réseau sur le connecteur de tiroir-caisse.
ATTENTION : Le système doit être mis hors tension avant d'installer ou retirer des périphériques sur les ports séries.

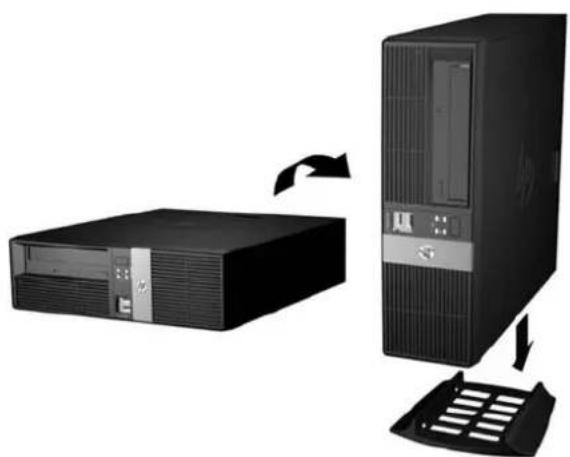

Conversion de la configuration bureau en minitour
L'ordinateur peut être positionné comme une tour grâce à un socle de tour optionnel pouvant être acheté auprès de HP.
-
Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
-
Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
-
Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.
-
Positionnez l'ordinateur de façon à ce que le côté droit soit orienté vers le bas et placez l'ordinateur sur le socle en option.
Figure 1-3 Conversion du format de bureau en orientation tour
REMARQUE : Pour stabiliser l'ordinateur en orientation tour, HP vous recommande d'utiliser un socle en option.
- Reconnectez le cordon d'alimentation et tous les périphériques externes, puis mettez l'ordinateur sous tension.
REMARQUE : Veillez à garder un espace libre de 10 cm tout autour de l'ordinateur.
Installation du cache pour ports optionnel
Sur cet ordinateur, il est possible d'installer un cache pour ports arrières qui masquera les ports et les câbles situés à l'arrière de l'ordinateur. Le volet situé sur le dessus du cache pour ports peut être ouvert et refermé pour pouvoir laisser passer un verrou de sécurité si un tel dispositif est fixé à l'arrière de l'ordinateur. Pour installer le cache pour ports :
- Si un verrou de sécurité est fixé à l'arrière de l'ordinateur, ouvrez le volet approprié situé sur le dessus du cache pour ports et insérez-le de manière à laisser passer le verrou de sécurité.
Figure 1-4 Ouverture des volets pour verrou de sécurité
- Insérez les languettes situées sur le dessus du cache pour ports dans les fentes situées à l'arrière du panneau d'accès à l'ordinateur (1) et faites pivoter le bas du cache pour ports contre l'arrière de l'ordinateur (2).
Figure 1-5 Installation du cache de port
- Serrez les deux vis imperdables situées au bas du cache pour ports pour le fixer à sa place.
Figure 1-6 Fixation du cache pour ports
- Le cache pour ports est conçu pour laisser passer les câbles de manière verticale ou horizontale à l'arrière de l'ordinateur.
Figure 1-7 Acheminement des câbles
Emplacement du numéro de série
Chaque ordinateur dispose d'un numéro de série et d'un numéro d'ID de produit uniques situés à l'arrière ou sur le côté de l'ordinateur. Ayez toujours ces numéros à portée de main lorsque vous contactez le service clientèle.
2 Mises à niveau matérielles
Avertissements et précautions
Avant de procéder aux mises à niveau, veillez à lire attentivement les instructions, les avertissements et les précautions applicables mentionnés dans ce manuel.
⚠ AVERTISSEMENT ! Afin d'éviter tout risque de blessures dues à un choc électrique, à des surfaces chaudes ou à un incendie :
Débranchez le cordon d'alimentation de la prise murale et laissez refroidir les composants du système interne avant de les toucher.
Ne branchez pas de connecteurs de télécommunication ou de téléphone sur les prises de carte réseau.
Ne désactivez pas la fiche de mise à la terre du cordon d'alimentation. La mise à la terre est une caractéristique de sécurité importante.
Branchez le cordon d'alimentation dans une prise mise à la terre à laquelle vous pouvez facilement accéder à tout moment.
Pour réduire les risques de blessures graves, lisez le Guide de sécurité et ergonomie du poste de travail. Ce manuel explique comment agencer correctement un poste de travail et quelle posture les utilisateurs d'ordinateurs doivent adopter pour travailler de manière ergonomique. Il contient également d'importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l'adresse http://www.hp.com/ergo.
⚠ AVERTISSEMENT ! Cet ordinateur contient des pièces sous tension et amovibles.
Débranchez le cordon d'alimentation avant de retirer le boîtier.
Remettez le boîtier en place et fixez-le avant d'alimenter l'équipement.
ATTENTION : L'électricité statique peut endommager les composants électriques de l'ordinateur ou de l'équipement en option. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation. Consultez Décharges électrostatiques à la page 75 pour plus d'informations.
Lorsque l'ordinateur est branché sur le secteur, la carte mère est sous tension. Vous devez débrancher le cordon d'alimentation de la source d'alimentation avant d'ouvrir l'ordinateur pour éviter toute détérioration des composants internes.
Retrait du panneau d'accès à l'ordinateur
Pour accéder aux composants internes, vous devez enlever le panneau d'accès :
- Retirez/dégagez tout périphérique de sécurité qui gène l'ouverture de l'ordinateur.
- Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
- Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
- Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.
-
Si l'ordinateur est sur un socle, retirez-le de ce dernier et posez l'ordinateur sur une surface plane.
-
Faites glisser la poignée du panneau d'accès vers l'arrière de l'ordinateur (1) puis soulevez le panneau d'accès et dégagez-le de l'ordinateur.
Figure 2-1 Retrait du panneau d'accès de l'ordinateur
Remise en place du panneau d'accès de l'ordinateur
Faites glisser l'onglet situé à l'avant du panneau d'accès sous l'onglet situé à l'avant du châssis (1), puis appuyez l'arrière du panneau d'accès dans l'appareil jusqu'à ce qu'il s'emboîte (2).
Figure 2-2 Remise en position du panneau d'accès de l'ordinateur
Retrait du panneau avant
- Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.
- Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
- Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
- Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.
ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.
-
Si l'ordinateur est sur un socle, retirez-le de ce dernier et posez l'ordinateur sur une surface plane.
-
Retirez le panneau d'accès de l'ordinateur.
-
Soulevez les trois onglets sur le côté du cache avant (1), puis faites pivoter le cache avant pour le retirer du châssis (2).
Figure 2-3 Retrait du panneau avant (illustré avec un lecteur optique installé)
Installation d'un panneau de lecteur optique
Sur certains modèles, un panneau sans lecteur optique se trouve à la place du panneau de lecteur optique. Ce panneau doit être remplacé par un panneau de lecteur optique si vous installez un lecteur optique. Pour installer un panneau de lecteur optique :
- Retirez le panneau d'accès et le panneau avant.
- Appuyez sur chacun des clips fixant la section sans lecteur du panneau avant dans la direction illustrée ci-dessous pour retirer le panneau sans lecteur.
Figure 2-4 Retrait du panneau sans lecteur
- Insérez les clips du panneau de lecteur optique dans les fentes du panneau avant en vous assurant que le panneau de lecteur optique entre correctement en place.
Figure 2-5 Installation du panneau de lecteur optique

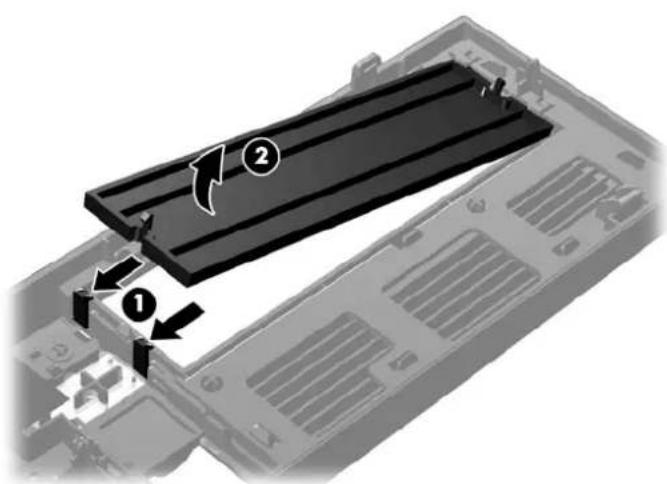

Retrait d'un cache protecteur
Sur certains modèles, un cache de panneau recouvre la baie de lecteur optique. Il doit être retiré avant d'installer un lecteur. Pour retirer un cache protecteur :
- Retirez le panneau d'accès et le panneau avant.
- Poussez vers l'extérieur les deux onglets de maintien du cache protecteur (1), puis tirez le cache vers vous pour le retirer (2).
Figure 2-6 Retrait d'un cache protecteur
Remise en place du panneau avant
Insérez les trois crochets en bas du cache avant dans les trous rectangulaires du châssis (1), puis faites pivoter le haut du cache avant dans le châssis (2) jusqu'à ce qu'il s'emboîte.
Figure 2-7 Remise en place du panneau avant (illustrée avec un panneau de lecteur optique installé)
Installation de mémoire supplémentaire
L'ordinateur est fourni avec des modules DIMM (dual inline memory modules) de SDRAM (synchronous dynamic random access memory) DDR3 (double data rate 3).
DIMM
Les supports mémoire de la carte mère peuvent recevoir un maximum de quatre modules DIMM standard. À la livraison, ces connecteurs pour module mémoire accueillent au moins un module DIMM préinstallé. Pour exploiter entièrement la prise en charge de mémoire, vous pouvez équiper la carte mère d'un maximum de 32 Go de mémoire dans une configuration hautes performances à deux canaux.
DDR3-SDRAM DIMM
Pour que le système fonctionne correctement, les modules mémoire DDR3-SDRAM DIMM doivent être :
• standard à 240 broches
• sans tampon, non-ECC PC3-12800 DDR3-1600 MHz
- Modules DIMM DDR3/DDR3L-SDRAM 1,35 V ou 1,5 V
Les modules mémoire DDR3-SDRAM DIMM doivent également :
• prendre en charge une latence CAS 11 DDR3 1600 MHz (synchronisation 11-11-11)
• contenir les informations JEDEC SPD obligatoires
En outre, l'ordinateur prend en charge :
• les technologies de mémoire non-ECC à 512 Mbits, 1 Gbit et 2 Gbits
• les modules DIMM monoface/double face
- Modules DIMM conçus à partir de dispositifs DDR x8 et x16 ; Les modules DIMM conçus à partir de SDRAM x4 ne sont pas pris en charge
REMARQUE : Le système ne fonctionnera pas correctement si vous installez des modules DIMM non pris en charge.
Remplissage des supports DIMM
La carte mère est équipée de quatre supports DIMM, deux par canal. Ces supports sont identifiés XMM1, XMM2, XMM3 et XMM4. Les supports XMM1 et XMM2 correspondent au canal de mémoire A ; les supports XMM3 et XMM4 correspondent au canal de mémoire B.
| Repère Description Couleur du support | |
| 1 Support XMM1, canal A (à remplir en premier) Noir | |
| 2 Support XMM2, canal A (à remplir en troisième) Blanc | |
| 3 Support XMM3, canal B (à remplir en second) Noir | |
| 4 Support XMM4, canal B (à remplir en quatrième) Blanc | |
Le système fonctionnera automatiquement en mode canal unique, en mode double canal ou en mode flexible. Cela dépendra de l'installation des modules DIMM.
- Le système fonctionne en mode canal unique si les supports DIMM sont remplis dans un seul canal.
-
Le système fonctionne en mode performant entrelacé à deux canaux si la capacité totale des modules DIMM du canal A est égale à celle des modules du canal B. Cependant, la technologie et la capacité des modules peuvent être différentes entre les deux canaux. Par exemple, si le canal A comporte deux modules DIMM de 1 Go et le canal B un module de 2 Go, le système fonctionnera en mode double canal.
-
Le système fonctionnera en mode flexible si la capacité mémoire totale des modules DIMM du canal A n'est pas égale à la capacité mémoire totale des modules DIMM du canal B. En mode flexible, le canal occupé par le moins de mémoire représente la mémoire totale attribuée au double canal et la mémoire restante est attribuée au canal unique. Pour obtenir une vitesse optimale, les canaux doivent être équilibrés afin que la quantité la plus élevée de mémoire soit répartie entre les deux canaux. Si un canal dispose de plus de mémoire que l'autre, la plus grande capacité doit être attribuée au canal A. Par exemple, si vous occupez les sockets avec un module DIMM 2 Go et avec trois modules DIMM 1 Go, le canal A devra être occupé par le module DIMM 2 Go et par un module DIMM 1 Go. Le canal B devra être occupé par les deux autres modules DIMM 1 Go. Dans cette configuration, 4 Go sont exécutés en tant que double canal et 1 Go en tant que canal unique.
- Quel que soit le mode, la vitesse de fonctionnement maximale est déterminée par le module DIMM le plus lent du système.
Installation des modules DIMM
ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le cordon d'alimentation et attendre environ 30 secondes pour éliminer toute énergie résiduelle. Quel que soit l'état de mise sous tension, une tension est toujours fournie aux modules mémoire tant que l'ordinateur est branché sur une prise secteur active. L'ajout ou le retrait de modules mémoire alors qu'une tension est toujours présente peut endommager de manière irrémédiable les modules mémoire ou la carte mère.
Les supports de modules mémoire ont des contacts en métal doré. Lorsque vous mettez à niveau la mémoire, il est important d'utiliser des modules mémoire avec des contacts en métal doré pour éviter la corrosion et/ou l'oxydation due à l'incompatibilité des métaux en contact les uns avec les autres.
L'électricité statique peut endommager les composants électroniques de l'ordinateur ou des cartes en option. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation. Pour plus d'informations, reportez-vous à Décharges électrostatiques à la page 75.
Lorsque vous manipulez un module de mémoire, ne touchez aucun contact, vous risqueriez d'endommager le module.
- Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.
- Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
- Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
- Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le cordon d'alimentation et attendre environ 30 secondes pour éliminer toute énergie résiduelle. Quel que soit l'état de mise sous tension, une tension est toujours fournie aux modules mémoire tant que l'ordinateur est branché sur une prise secteur active. L'ajout ou le retrait de modules mémoire alors qu'une tension est toujours présente peut endommager de manière irrémédiable les modules mémoire ou la carte mère.
-
Si l'ordinateur est sur un socle, retirez-le de ce dernier.
-
Retirez le panneau d'accès de l'ordinateur.
AVERTISSEMENT ! Afin d'éviter tout risque de blessures dues aux surfaces brûlantes, laissez les composants du système interne refroidir avant de les toucher.
- Faites pivoter le boîtier du compartiment du lecteur interne vers le haut pour accéder aux supports des modules de mémoire sur la carte mère.
Figure 2-9 Rotation de la cage d'unité vers le haut
- Ouvrez les deux loquets du support de module mémoire (1), puis insérez le module dans le support (2).
Figure 2-10 Installation d'un DIMM
REMARQUE : Un module mémoire ne peut être installé que d'une seule façon. Faites coïncider l'encoche située sur le module avec la patte du support de mémoire.
Occupez les sockets DIMM noirs avant les blancs.
Pour obtenir des performances maximales, occupez les sockets de façon à ce que la capacité mémoire soit répartie d'une manière aussi égale que possible entre le canal A et le canal B. Reportez-vous à Remplissage des supports DIMM à la page 15 pour plus d'informations.
-
Poussez le module dans le socket en vous assurant qu'il est complètement et correctement inséré. assurez-vous que les loquets sont en position fermée (3).
-
Répétez les étapes 8 et 9 pour installer les modules supplémentaires.
-
En le faisant pivoter, abaissez le compartiment d'unité en position normale.
ATTENTION : Veillez à ne pas coincer les câbles en abaissant le compartiment d'unité de disque.
Figure 2-11 Remise en position normale du compartiment d'unité de disque
- Remplacer le panneau d'accès.
- Si l'ordinateur était sur un socle, replacez-le sur ce dernier.
- Rebranchez le cordon d'alimentation et les périphériques externes, puis mettez l'ordinateur sous tension.
- Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.
L'ordinateur devrait automatiquement détecter la mémoire supplémentaire la prochaine fois où vous l'allumerez.
Installation d'une carte d'extension demi-hauteur
La carte mère de l'ordinateur est dotée d'un connecteur d'extension PCI Express x16, d'un connecteur d'extension PCI Express x16 rétrogradé en connecteur x4, d'un connecteur d'extension DisplayPort et d'un connecteur pour carte d'extension (riser). Le connecteur pour carte d'extension est occupé par une carte d'extension (riser) spécialement conçue pour ce produit.
REMARQUE : Les ports PCI Express prennent uniquement en charge les fines cartes.
Vous pouvez installer une carte d'extension PCI Express x1, x4, x8 ou x16 dans les connecteurs PCI Express x16.
Figure 2-12 Emplacements des ports d'extension de la carte mère
Tableau 2-2 Emplacements des ports d'extension de la carte mère
| N Port d'extension |
| 1 Carte de fond de panier (occupé) |
| 2 DisplayPort 2 |
| 3 PCI Express x16 |
Tableau 2-2 Emplacements des ports d'extension de la carte mère (suite)
| N Port d'extension |
| 4 PCI Express x16 rétrogradé en x4 |
| ATTENTION: Le port d'extension pour carte de fond de panier est spécifiquement conçu pour l'une des deux cartes de fond de panier conçues pour ce produit. N'essayez PAS de brancher un autre type de carte sur ce port. |
| REMARQUE: Le connecteur d'extension DisplayPort est spécifiquement conçu pour une carte d'extension DisplayPort de HP. |
| REMARQUE: Vous ne pouvez pas installer de carte d'extension simultanément dans le connecteur DisplayPort (2) et le connecteur PCI Express x16 (3). |
PREMARQUE : Les sections suivantes fournissent des instructions sur l'installation d'une carte d'extension USB alimentée. Cependant, la procédure est essentiellement la même pour l'installation de toute carte d'extension PCI Express dans un connecteur d'extension PCI Express x16.
Installation d'une carte d'extension USB alimentée par 12 volts
L'ordinateur est équipé d'un connecteur USB alimenté par 24 volts. Il se situe sur la carte de fond de panier et une ou deux cartes d'extension demi-hauteur USB alimentées par 12 volts peuvent y être installées pour un total de 6 ports USB alimentés par 12 volts optionnels. Le connecteur USB alimenté par 24 volts et le connecteur USB alimenté par 12 volts comportent une légende différente par précaution. Ceci évite les erreurs de connexion.
Figure 2-13 Connecteurs USB alimentés par 12 et 24 volts
Tableau 2-3 Connecteurs USB alimentés par 12 et 24 volts
| N Connecteur Couleur |
| 1 USB alimenté par 24 volts Rouge |
| 2 USB alimenté par 12 volts Bleu-vert |
Pour installer une carte d'extension USB demi-hauteur alimentée par 12 volts :
- Retirez/dégagez tout périphérique de sécurité qui gène l'ouverture de l'ordinateur.
- Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
-
Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
-
Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.
-
Si l'ordinateur est sur un socle, retirez-le de ce dernier.
-
Retirez le panneau d'accès de l'ordinateur.
-
Recherchez un connecteur d'extension libre et approprié sur la carte mère et le connecteur d'extension correspondant à l'arrière du châssis de l'ordinateur.
REMARQUE : Vous pouvez installer la carte d'extension USB alimentée dans le connecteur PCI Express x16, dans le connecteur PCI Express x16 rétrogradé en x4 ou bien dans les deux connecteurs à la fois. Deux cartes d'extension USB alimentées en 12 volts sont prises en charge.
- Déverrouillez le dispositif de blocage du cache de port demi-hauteur en soulevant la languette verte du dispositif et en faisant pivoter le dispositif en position ouverte.
Figure 2-14 Ouverture du dispositif de blocage du cache de port demi-hauteur
- Avant d'installer une carte d'extension, retirez le cache de carte d'extension ou la carte d'extension existante.
REMARQUE : Avant de retirer une carte d'extension déjà installée, débranchez tous les câbles qui y sont rattachés.
a. Si vous installez une carte d'extension dans un connecteur libre, vous devez ôter le cache obturateur correspondant à l'arrière du châssis, Ôtez le cache obturateur à la verticale puis mettez-le à l'extérieur du châssis.
Figure 2-15 Retrait d'un cache de carte d'extension
b. Si vous souhaitez retirer une carte PCI Express du connecteur PCI Express x16 blanc rétrogradé en connecteur x4, saisissez la carte par ses extrémités et faites-la délicatement basculer d'avant en arrière jusqu'à ce qu'elle sorte de son support. Tirez la carte d'extension à la verticale hors de son support, puis retirez-la complètement du châssis. Veillez à ne pas rayer par mégarde d'autres composants avec la carte.
c. Si vous souhaitez retirer une carte PCI Express du connecteur PCI Express x16 noir, éloignez de la carte le bras de rétention situé à l'arrière du support d'extension et faites délicatement basculer la carte d'avant en arrière jusqu'à ce qu'elle sorte de son support. Tirez la carte d'extension à la verticale hors de son support, puis retirez-la complètement du châssis. Veillez à ne pas rayer par mégarde d'autres composants avec la carte.
Figure 2-16 Retrait d'une carte d'extension PCI Express x16
ATTENTION : Après avoir retiré une carte d'extension, vous devez la remplacer par une nouvelle carte ou par un cache pour permettre le refroidissement des composants internes pendant leur fonctionnement.
- Pour installer une nouvelle carte d'extension USB alimentée par 12 volts, maintenez-la juste au-dessus du socket d'extension PCI Express de la carte mère puis déplacez la carte vers l'arrière du châssis (1) afin que le support de la carte soit aligné avec la fente ouverte à l'arrière du châssis. Pressez la carte contre le socket d'extension de la carte mère (2).
REMARQUE : Vous pouvez installer la carte d'extension USB alimentée dans le connecteur PCI Express x16, dans le connecteur PCI Express x16 rétrogradé en x4 ou bien dans les deux connecteurs à la fois. Deux cartes d'extension USB alimentées en 12 volts sont prises en charge.
Figure 2-17 Installation d'une carte d'extension USB alimentée par 12 volts
REMARQUE : Lorsque vous installez une carte d'extension, appuyez fermement dessus pour que tout le connecteur s'emboîte correctement dans le logement de la carte d'extension.
- Le câble fourni avec la carte dispose d'un connecteur unique sur une extrémité et de doubles connecteurs sur l'autre extrémité. Connectez l'extrémité à connecteur unique du câble à l'arrière de la carte (1). Connectez le connecteur vert de l'autre extrémité du câble au connecteur USB 12 volts vert de la carte mère (2). Le câble ne se branchera que sur un côté du connecteur vert. Connectez le connecteur noir à l'un des deux connecteurs USB 12 volts noirs de la carte mère (3).
REMARQUE : Les connecteurs de la carte mère vous permettent d'installer deux cartes d'extension USB alimentées par 12 volts. Les connecteurs verts de la carte mère sont couplés en un seul connecteur. Les connecteurs noirs de la carte mère sont des connecteurs distincts.
Figure 2-18 Connexion du câble USB alimenté par 12 volts
- Remettez en place le dispositif de blocage des cartes d'extension.
Figure 2-19 Fermeture du dispositif de blocage de la carte d'extension
-
Remettez en place le panneau d'accès de l'ordinateur.
-
Si l'ordinateur était sur un socle, replacez-le sur ce dernier.
- Rebranchez le cordon d'alimentation et les périphériques externes, puis mettez l'ordinateur sous tension.
- Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.
- Reconfigurez l'ordinateur si nécessaire.
Installation d'une seconde carte d'extension DisplayPort
L'ordinateur est équipé d'un connecteur DisplayPort sur le panneau arrière. Vous pouvez ajouter un deuxième connecteur DisplayPort en installant la carte d'extension DisplayPort dans le connecteur DisplayPort de la carte mère.
Pour installer une carte d'extension DisplayPort :
- Retirez/dégagez tout périphérique de sécurité qui gène l'ouverture de l'ordinateur.
- Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
- Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
- Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.
-
Si l'ordinateur est sur un socle, retirez-le de ce dernier.
-
Retirez le panneau d'accès de l'ordinateur.
-
Recherchez un connecteur d'extension libre et approprié sur la carte mère et le connecteur d'extension correspondant à l'arrière du châssis de l'ordinateur.
REMARQUE : Vous devez installer la carte d'extension DisplayPort dans le support spécifiquement conçu à cet effet.
- Déverrouillez le dispositif de blocage du cache de port demi-hauteur en soulevant la languette verte du dispositif et en faisant pivoter le dispositif en position ouverte.
Figure 2-20 Ouverture du dispositif de blocage du cache de port demi-hauteur
- Avant d'installer une carte d'extension, retirez le cache du connecteur d'extension. Tirez le cache du connecteur vers le haut, puis retirez-le du châssis.
Figure 2-21 Retrait d'un cache de carte d'extension
- Pour installer une nouvelle carte d'extension DisplayPort, tenez-la à la verticale du connecteur DisplayPort de la carte mère, puis déplacez-la vers l'arrière du châssis (1) de manière à aligner son support de montage sur l'emplacement vide à l'arrière du châssis. Appuyez sur la carte pour l'insérer dans son connecteur sur la carte mère (2).
REMARQUE : Vous devez installer la carte d'extension DisplayPort dans le support spécifiquement conçu à cet effet.
Figure 2-22 Installation d'une carte d'extension DisplayPort
REMARQUE : Lorsque vous installez une carte d'extension, appuyez fermement dessus pour que tout le connecteur s'emboîte correctement dans le logement de la carte d'extension.
- Remettez en place le dispositif de blocage des cartes d'extension.
Figure 2-23 Fermeture du dispositif de blocage de la carte d'extension
- Remettez en place le panneau d'accès de l'ordinateur.
-
Si l'ordinateur était sur un socle, replacez-le sur ce dernier.
-
Rebranchez le cordon d'alimentation et les périphériques externes, puis mettez l'ordinateur sous tension.
- Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.
- Reconfigurez l'ordinateur si nécessaire.
Installation d'une carte d'extension pleine hauteur
Des cartes d'extension pleine hauteur peuvent être installées sur les ports pour cartes de fond de panier de l'ordinateur.
Deux cartes de fond de panier sont disponibles auprès de HP pour ce produit. L'une de ces cartes dispose de deux ports PCI et l'autre dispose de deux ports PCI Express x1. Les deux cartes disposent d'un port destiné à la carte d'extension Port série alimenté.
ATTENTION : Le port de la carte d'extension Port série alimenté de ces cartes ressemble beaucoup à un port de carte d'extension PCI Express x1. N'essayez pas d'insérer une carte d'extension PCI Express x1 dans le port de la carte d'extension Port série alimenté et n'essayez pas d'insérer une carte d'extension Port série alimenté dans un port de carte d'extension PCI Express x1.
Figure 2-24 Configurations de cartes de fond de panier
Tableau 2-4 Configurations de cartes de fond de panier
| N Ports d'extension |
| 1 Ports pour cartes d'extension PCI |
| 2 Ports pour carte d'extension PCI Express x1 |
| 3 Ports pour carte d'extension Série alimentée |
| REMARQUE : Bien que chaque carte de fond de panier dispose de trois ports, vous ne pouvez installer que deux cartes d'extension sur la carte de fond de panier : une sur le port supérieur et une sur le port du milieu ou sur le port inférieur. |
| Le port inférieur de chaque carte (3) est spécifiquement conçu pour une carte d'extension Port série alimenté HP. N'essayez PAS de brancher un autre type de carte sur le port inférieur. |
REMARQUE : Les sections suivantes fournissent des instructions permettant d'installer une carte d'extension Port série alimenté. La procédure d'installation est cependant pratiquement identique à la procédure d'installation d'une carte d'extension PCI pleine hauteur ou d'une carte d'extension PCI Express x1.
Installation d'une carte d'extension Port série alimenté
Deux ports série alimentés, COM 1 et COM 2, sont fournis sur l'ordinateur standard. Une carte d'extension Port série alimenté est installée sur certains modèles. Elle fournit deux ports série alimentés supplémentaires, COM 3 et COM 4. Si la configuration de votre ordinateur ne comporte pas de carte d'extension Port série alimenté, vous pouvez en acheter une auprès de HP.
Figure 2-25 Ports série alimentés
Tableau 2-5 Ports série alimentés
| Élément | Description Type de support |
| +5 V +12 V | |
| 1 COM 1 Oui Oui | |
| 2 COM 2 Oui Oui | |
| 3 COM 3 (optionnel) Oui Oui | |
| 4 COM 4 (optionnel) Oui Oui | |
| REMARQUE : La configuration de l'alimentation des ports série alimentés est établie dans l'utilitaire de configuration de l'ordinateur. Reportez-vous àConfiguration des ports série alimentés à la page 35 pour plus d'informations. | |
Pour installer une carte d'extension Port série alimenté :
- Retirez/dégagez tout périphérique de sécurité qui gène l'ouverture de l'ordinateur.
-
Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
-
Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
-
Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.
-
Si l'ordinateur est sur un socle, retirez-le de ce dernier.
-
Retirez le panneau d'accès de l'ordinateur.
-
Faites entièrement pivoter le bloc d'alimentation pour accéder au dispositif de blocage pour carte d'extension pleine hauteur.
PREMARQUE : Si vous utilisez une souris PS/2 et/ou un clavier PS/2, assurez-vous qu'ils sont débranchés de l'arrière de l'ordinateur afin que les connecteurs ne bloquent pas le pivotement complet du bloc d'alimentation.
Figure 2-26 Redressement du bloc d'alimentation
- Tirez la languette verte du dispositif de blocage pour carte d'extension pleine hauteur vers l'arrière pour ouvrir le dispositif.
Figure 2-27 Ouverture du dispositif de blocage du cache pour port pleine hauteur
- Avant d'installer la carte d'extension, retirez le cache de port d'extension du port inférieur. La carte d'extension Port série alimenté doit être installée sur le port inférieur.
Figure 2-28 Retrait d'un cache de carte d'extension
- Installez la carte d'extension Port série alimenté sur le socket inférieur de la carte de fond de panier. Déplacez la carte vers l'arrière du châssis afin que le support de la carte soit aligné avec la fente ouverte à l'arrière du châssis (1). Pressez la carte contre le socket d'extension de la carte de fond de panier (2).
REMARQUE : La carte d'extension Port série alimenté doit être installée sur le socket inférieur de la carte de fond de panier. Le socket inférieur est spécifiquement conçu pour cette carte. N'essayez PAS d'installer une autre carte sur le socket inférieur.
Figure 2-29 Installation de la carte d'extension Port série alimenté sur la carte de fond de panier
- Fermez le dispositif de blocage pour carte d'extension.
Figure 2-30 Fermeture du dispositif de blocage de carte d'extension
- Faites pivoter le bloc d'alimentation jusqu'à sa position normale.
Figure 2-31 Abaissement du bloc d'alimentation
- Remettez en place le panneau d'accès de l'ordinateur.
- Si l'ordinateur était sur un socle, replacez-le sur ce dernier.
- Rebranchez le cordon d'alimentation et les périphériques externes, puis mettez l'ordinateur sous tension.
- Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.
- Reconfigurez l'ordinateur si nécessaire.
Configuration des ports série alimentés
Les ports série peuvent être configurés en tant que ports série standard (non alimentés) ou en tant que ports série alimentés. Certains périphériques utilisent un port série alimenté. Si le port série est configuré en tant que port alimenté, les périphériques prenant en charge une interface port série alimenté ne nécessiteront pas de source d'alimentation externe.
REMARQUE : L'ordinateur est fourni avec tous les ports série configurés en mode série standard par défaut, à moins que les numéros AV de ports série alimentés ne soient ordonnés.
Les ports série peuvent être configurés en utilisant l'utilitaire de configuration de l'ordinateur affiché en appuyant sur F10. Dans le menu Onboard Devices (Périphériques intégrés), vous avez la possibilité de sélectionner les trois paramètres suivants pour chaque port série individuel (ports A et B et ports C et D s'ils sont disponibles) :
Standard
5 V sur les broches 1 et 9
• 12 V sur les broches 1 et 9
PREMARQUE : Pour accéder à l'utilitaire de configuration de l'ordinateur, redémarrez-le et appuyez sur la touche F10 dès que l'écran du logo HP s'affiche (avant que l'ordinateur ne démarre le système d'exploitation).
Remplacement de la carte de fond de panier
Deux cartes de fond de panier sont disponibles auprès de HP pour ce produit. L'une de ces cartes dispose de deux ports PCI et l'autre dispose de deux ports PCI Express x1. Les deux cartes disposent d'un port destiné à la carte d'extension Port série alimenté. Vous pouvez acheter l'une de cartes comme pièce de rechange auprès de HP.
Pour remplacer la carte de fond de panier :
- Retirez/dégagez tout périphérique de sécurité qui gène l'ouverture de l'ordinateur.
- Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
- Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
- Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.
-
Si l'ordinateur est sur un socle, retirez-le de ce dernier.
-
Retirez le panneau d'accès de l'ordinateur.
-
Faites entièrement pivoter le bloc d'alimentation pour accéder au dispositif de blocage pour carte d'extension pleine hauteur.
- REMARQUE : Si vous utilisez une souris PS/2 et/ou un clavier PS/2, assurez-vous qu'ils sont débranchés de l'arrière de l'ordinateur afin que les connecteurs ne bloquent pas le pivotement complet du bloc d'alimentation.
Figure 2-32 Redressement du bloc d'alimentation
- Tirez la languette verte du dispositif de blocage pour carte d'extension pleine hauteur vers l'arrière pour ouvrir le dispositif.
Figure 2-33 Ouverture du dispositif de blocage du cache pour port pleine hauteur
- Si une ou deux cartes d'extension sont installées sur les ports d'extension de la carte de fond de panier, retirez-les.
Figure 2-34 Retrait d'une carte d'extension pleine hauteur
- Si un cache de l'emplacement d'extension est installé dans l'emplacement du bas, retirez le cache.
ATTENTION : Vous devez retirer le cache de l'emplacement d'extension inférieur pour éviter d'endommager la riser card lorsque vous retirez ou installez la carte.
Figure 2-35 Retrait de l'obturateur du support d'extension inférieur
- Pour retirer la carte de fond de panier, déconnectez le câble capteur de protection de la carte mère (1), tirez le bras situé à l'arrière du port de la carte de fond de panier vers l'arrière (2) puis soulevez la carte de fond de panier et sortez-la du port (3).
Figure 2-36 Retrait de la carte de fond de panier
- Retirez les deux vis fixant le support métallique au haut de la carte et retirez le support. Il ne vous est pas nécessaire de retirer le capteur de protection du support.
Figure 2-37 Retrait du support de la carte de fond de panier
- Installez le support métallique sur la nouvelle carte de fond de panier en utilisant les deux vis fixant le support à sa place.
Figure 2-38 Installation du support de la carte de fond de panier
- Pour installer la carte de fond de panier, pressez-la fermement contre le port pour carte de fond de panier de la carte mère (1) et branchez le câble capteur de protection sur le connecteur capteur de protection de la carte mère (2).
Figure 2-39 Installation de la carte de fond de panier
- Si une ou plusieurs cartes d'extension ont été retirées de l'ancienne carte de fond de panier, installez-les sur les ports appropriés de la nouvelle carte de fond de panier. Déplacez la carte vers l'arrière du châssis afin que le support de la carte soit aligné avec la fente ouverte à l'arrière du châssis (1). Pressez la carte contre le socket d'extension de la carte de fond de panier (2).
Figure 2-40 Installation d'une carte d'extension sur la carte de fond de panier
- Si un cache de l'emplacement d'extension a été retiré de l'emplacement du bas, remettre le cache.
Figure 2-41 Remplacement de l'obturateur du support d'extension inférieur
- Fermez le dispositif de blocage pour carte d'extension.
Figure 2-42 Fermeture du dispositif de blocage de carte d'extension
- Faites pivoter le bloc d'alimentation jusqu'à sa position normale.
Figure 2-43 Abaissement du bloc d'alimentation
- Remettez en place le panneau d'accès à l'ordinateur.
- Si l'ordinateur se trouvait sur un socle, remettez le socle en place.
- Rebranchez le cordon d'alimentation et les périphériques externes, puis mettez l'ordinateur sous tension.
- Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.
Emplacement des unités
Figure 2-44 Emplacements des unités
Tableau 2-6 Emplacements des unités
| 1 Baie de disque dur principal 3,5 pouces |
| 2 Baie de disque dur secondaire 3,5 pouces |
| 3 Baie de lecteur optique 5,25 pouces |
| REMARQUE : La configuration du lecteur sur votre ordinateur peut être différente de la configuration affichée ci-dessus. |
Pour vérifier le type et la taille des périphériques de stockage installés dans l'ordinateur, exécutez l'utilitaire Computer Setup.
Installation et retrait de lecteurs
Lors de l'installation de lecteurs supplémentaires, suivez ces consignes :
L'ordinateur prend en charge jusqu'à trois lecteurs dans les configurations suivantes :
Deux disques durs et un lecteur optique
- Deux disques durs et un lecteur eSATA
• Un disque dur, un lecteur optique et un lecteur eSATA
- Le disque dur SATA (Serial ATA) principal doit être connecté au contrôleur SATA (bleu foncé, libellé SATA 0) principal sur la carte mère. Si vous ajoutez un deuxième disque dur, connectez-le au connecteur bleu clair de la carte mère. Il porte l'inscription SATA1.
-
Connectez un lecteur optique SATA au connecteur eSATA noir de la carte mère étiqueté ESATA, excepté si un adaptateur eSATA est installé. Si un adaptateur eSATA est installé, connectez le lecteur optique au connecteur SATA bleu clair de la carte mère étiqueté SATA1.
-
Connectez un câble adaptateur eSATA (en option) au connecteur eSATA noir de la carte mère étiqueté ESATA.
- Le câble d'alimentation des lecteurs SATA est un câble à trois connecteurs branché sur la carte mère. Le premier connecteur est acheminé vers l'arrière du disque dur principal, le deuxième connecteur est acheminé vers l'arrière du disque dur secondaire et le troisième connecteur est acheminé vers l'arrière du lecteur optique.
- Vous devez installer les vis de guidage pour garantir que le lecteur s'alignera correctement dans la cage de lecteur et qu'il se verrouillera en place. HP a fourni des vis de guidage supplémentaires pour les baies de lecteurs (cinq vis 6-32 standard et quatre vis métriques M3). Ces vis sont installées à l'avant du châssis, sous le panneau avant. Les vis standard 6-32 sont nécessaires en cas de disque dur secondaire. Les vis métriques M3 sont nécessaires pour un lecteur optique. Les vis métriques fournies par HP sont noires et les vis standard fournies par HP sont de couleur argent. Si vous remplacez le disque dur principal, vous devez retirer les quatre vis de guidage d'isolation 6-32 de couleur argent et bleue de l'ancien disque dur et installez-les sur le nouveau disque dur.
Figure 2-45 Emplacements des vis de guidage supplémentaires
Tableau 2-7 Emplacements des vis de guidage supplémentaires
| N Vis de guidage Périphérique |
| 1 Vis métriques M3 noires Lecteur optique |
| 2 Vis standard 6-32 de couleur argent Disque dur secondaire |
| Au total, cinq vis standard 6-32 de couleur argent supplémentaires sont fournies. Quatre sont utilisées comme vis de guidage pour le disque dur secondaire. La cinquième vis est utilisée pour sécuriser le cache avant (pour plus d'informations, consultez Sécurité du panneau avant à la page 71). |
ATTENTION : Pour éviter toute perte de travail et endommagement de l'ordinateur ou de l'unité :
Si vous insérez ou retirez une unité, arrêtez le système d'exploitation correctement, mettez l'ordinateur hors tension et débranchez le cordon d'alimentation. Ne retirez jamais une unité pendant que l'ordinateur est sous tension ou en mode Veille.
Il est conseillé de toucher un objet métallique relié à la terre avant de manipuler une unité. Évitez de toucher les connecteurs lorsque vous manipulez une unité. Pour savoir comment éviter les dommages dus à l'électricité statique, reportez-vous à la section Décharges électrostatiques à la page 75.
Manipulez vos unités de disques délicatement ; Ne le laissez jamais tomber.
Ne forcez pas lorsque vous tentez d'insérer une unité.
Évitez d'exposer un disque dur aux liquides, températures extrêmes ou produits qui ont des champs magnétiques, par exemple un moniteur ou un hautparleur.
Si une unité doit être expédiée, enveloppez-la dans du papier à bulles ou utilisez un conditionnement approprié et indiquez sur le paquet qu'il est fragile et doit être manipulé avec précaution.
Connexions d'unité de carte mère
Reportez-vous à l'illustration et au tableau suivants pour identifier les connecteurs de l'unité de carte mère.
Figure 2-46 Connexions d'unité de carte mère
Tableau 2-8 Connexions d'unité de carte mère
| N° Connecteur de la carte mère Étiquette de carte mère Couleur Périphérique | |
| 1 eSATA ESATA noir Adaptateur eSATA ou lecteur optique | |
| 2 SATA 0 SATA 0 bleu foncé Disque dur principal | |
| 3 SATA 1 SATA 1 bleu pâle Disque dur secondaire ou lecteur | optique si un adaptateur eSATA est présent |
Retrait d'un lecteur optique du compartiment d'unité 5,25 pouces
ATTENTION : Tous les supports amovibles doivent être retirés d'une unité avant le retrait de celle-ci de l'ordinateur.
- Retirez/dégagez tout périphérique de sécurité qui gène l'ouverture de l'ordinateur.
- Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
- Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
- Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.
-
Si l'ordinateur est sur un socle, retirez-le de ce dernier.
-
Retirez le panneau d'accès de l'ordinateur.
-
Redressez le compartiment d'unité en le faisant pivoter.
Figure 2-47 Rotation de la cage d'unité vers le haut
- Débranchez le câble d'alimentation (1) et le câble de données (2) à l'arrière de l'unité optique.
ATTENTION : Lorsque vous déconnectez un câble, tirez sur son connecteur et pas sur le câble lui-même, car vous pourriez l'endommager.
Figure 2-48 Débranchement des câbles d'alimentation et de données
- En le faisant pivoter, abaissez le compartiment d'unité en position normale.
ATTENTION : Veillez à ne pas coincer les câbles en abaissant le compartiment d'unité de disque.
Figure 2-49 Rotation de la cage de lecteurs vers le bas
- Appuyez sur le bouton vert de retenue situé à gauche de l'unité pour la désengager du compartiment d'unité (1). Tout en appuyant sur le bouton de retenue, faites coulisser l'unité vers l'arrière jusqu'à ce qu'elle se bloque, puis soulevez-la à la verticale hors de son compartiment (2).
Figure 2-50 Retrait de l'unité de 5,25 pouces
Installation d'une unité optique dans un compartiment d'unité de 5,25 pouces
- Retirez/dégagez tout périphérique de sécurité qui gène l'ouverture de l'ordinateur.
- Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
- Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
- Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.
- Si l'ordinateur est sur un socle, retirez-le de ce dernier.
-
Retirez le panneau d'accès de l'ordinateur.
-
Sur certains modèles, il se peut que vous deviez remplacer la section sans lecteur du panneau avant par un panneau de lecteur optique. Sur d'autres modèles, il se peut que vous deviez retirer un cache du panneau de lecteur optique.
- Si vous remplacez le panneau sans lecteur par un panneau de lecteur optique, retirez le panneau avant et installez le panneau de lecteur optique. Consultez Installation d'un panneau de lecteur optique à la page 11 pour plus d'informations.
- Si vous installez une unité dans un compartiment couvert par un cache protecteur, retirez le cache avant, puis le cache protecteur. Consultez Retrait d'un cache protecteur à la page 12 pour plus d'informations.
- Mettez en place quatre vis de guidage métriques M3 dans les trous inférieurs de chaque côté de l'unité. Quatre vis de guidage métriques M3 supplémentaires sont fournies par HP à l'avant du châssis, sous le cache avant. Les vis de guidage métriques M3 sont noires. Reportez-vous à la section Installation et retrait de lecteurs à la page 43 pour une illustration de l'emplacement des vis de guidage métriques M3 supplémentaires.
REMARQUE : Lors du remplacement d'un lecteur, placez les quatre vis de guidage métrique M3 de l'ancien sur le nouveau.
ATTENTION : Utilisez uniquement des vis de guidage de 5 mm de long. Des vis plus longues peuvent endommager les composants internes de l'unité.
Figure 2-51 Installation des vis de guidage dans l'unité optique
Si vous souhaitez installer un lecteur optique fin dans un adaptateur pour lecteur 5,25 pouces, poussez en dehors le levier situé près de l'arrière de l'adaptateur (1), faites glisser le lecteur optique fin dans l'adaptateur (2), et insérez les quatre vis-mères métriques M3 dans les trous inférieurs de chaque côté de l'adaptateur (3).
Figure 2-52 Installation d'un lecteur optique fin dans un adaptateur 5,25 pouces
- Placez les vis de guidage sur l'unité dans les connecteurs J du compartiment de l'unité. Faites ensuite glisser l'unité vers l'avant de l'ordinateur pour la bloquer.
Figure 2-53 Installation d'une unité optique
- Redressez le compartiment d'unité en le faisant pivoter.
Figure 2-54 Redressement du compartiment d'unité de disque
- Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière de l'unité optique.
REMARQUE : Le câble d'alimentation du lecteur optique est un câble à trois connecteurs acheminé de la carte mère au disque dur principal. Il est ensuite acheminé vers le disque dur secondaire puis vers l'arrière du lecteur optique.
Figure 2-55 Branchement du câble d'alimentation et du câble de données
- Connectez le câble de données SATA au connecteur eSATA noir de la carte mère étiqueté ESATA, excepté si un adaptateur eSATA est installé. Si un adaptateur eSATA est installé, connectez le câble de données SATA au connecteur SATA bleu clair de la carte mère étiqueté SATA1.
REMARQUE : Reportez-vous à Connexions d'unité de carte mère à la page 45 pour obtenir une illustration des connecteurs de lecteurs de la carte mère.
- Faites passer le câble de données dans les guides de câbles.
ATTENTION : Il existe deux guides de câbles qui empêchent le câble de données d'être pincé par le compartiment lors de son soulèvement ou abaissement. L'un de ces guides se situe au bas de la cage de lecteur. L'autre est situé sur le cadre du châssis, sous le compartiment. Assurez-vous que le câble de données passe par ses guides.
- Faites pivoter la cage de lecteur jusqu'à sa position normale.
ATTENTION : Veillez à ne pas pincer de câbles ou de fils en faisant pivoter la cage de lecteur.
Figure 2-56 Rotation de la cage de lecteurs vers le bas
- Remettez en place le panneau avant (s'il a été retiré) et le panneau d'accès.
- Si l'ordinateur était sur un socle, replacez-le sur ce dernier.
- Rebranchez le cordon d'alimentation et les périphériques externes, puis mettez l'ordinateur sous tension.
- Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès.
Retrait d'un disque dur secondaire du compartiment d'unité 3,5 pouces
REMARQUE : Avant de retirer l'ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque.
Le disque dur secondaire 3,5 pouces se situe sous le lecteur optique 5,25 pouces. Vous devez retirer le lecteur optique 5,25 pouces avant de retirer le disque dur secondaire 3,5 pouces.
- Suivez la procédure de la section Retrait d'un lecteur optique du compartiment d'unité 5,25 pouces à la page 46 pour retirer le lecteur optique et accéder au disque dur secondaire.
ATTENTION : Assurez-vous que l'ordinateur est arrêté et que le cordon d'alimentation est débranché de la prise électrique avant de commencer.
- Débranchez le câble d'alimentation (1) et le câble de données (2) de l'arrière du disque dur.
Figure 2-57 Déconnexion du câble d'alimentation et du câble de données du disque dur secondaire
- Appuyez sur le bouton vert de retenue situé à gauche de l'unité pour la désengager du compartiment d'unité (1). Tout en appuyant sur le bouton de retenue, faites coulisser l'unité vers l'arrière jusqu'à ce qu'elle se bloque, puis soulevez-la à la verticale hors de son compartiment (2).
Figure 2-58 Retrait d'un disque dur secondaire
Installation d'un disque dur secondaire dans le compartiment d'unité 3,5 pouces
La baie du disque dur secondaire 3,5 pouces se situe sous le lecteur optique 5,25 pouces. Pour installer un disque dur secondaire :
- Suivez la procédure de la section Retrait d'un lecteur optique du compartiment d'unité 5,25 pouces à la page 46 pour retirer le lecteur optique 5,25 pouces et accéder à la baie de disque dur 3,5 pouces.
ATTENTION : Assurez-vous que l'ordinateur est arrêté et que le cordon d'alimentation est débranché de la prise électrique avant de commencer.
- Insérez quatre vis de guidage 6-32 standard dans les trous situés de chaque côté du disque. HP a fourni quatre vis de guidage 6-32 standard supplémentaires. Elles se situent à l'avant du châssis, sous le panneau avant. Les vis UNC 6-32 sont de teinte argentée. Reportez-vous à Installation et retrait de lecteurs à la page 43 pour obtenir une illustration de l'emplacement des vis de guidage 6-32 standard supplémentaires.
REMARQUE : Lorsque vous remplacez le disque dur, utilisez les quatre vis de guidage 6-32 standard supplémentaires de l'ancien disque dur sur le nouveau.
Figure 2-59 Installation des vis de guidage du disque dur secondaire
- Placez les vis de guidage sur l'unité dans les connecteurs J du compartiment de l'unité. Faites ensuite glisser l'unité vers l'avant de l'ordinateur pour la bloquer.
Figure 2-60 Installation d'un disque dur secondaire
- Connectez le câble d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. Connectez l'autre extrémité du câble de données au connecteur SATA bleu clair de la carte mère. Ce connecteur porte l'inscription SATA1.
Figure 2-61 Connexion du câble d'alimentation et du câble de données du disque dur secondaire
REMARQUE : Reportez-vous à Connexions d'unité de carte mère à la page 45 pour obtenir une illustration des connecteurs de lecteurs de la carte mère.
- Faites passer le câble de données dans les guides de câbles.
ATTENTION : Il existe deux guides de câbles qui empêchent le câble de données d'être pincé par le compartiment lors de son soulèvement ou abaissement. L'un de ces guides se situe au bas de la cage de lecteur. L'autre est situé sur le cadre du châssis, sous le compartiment. Assurez-vous que le câble de données passe par ses guides.
-
Remettez le lecteur optique en place.
-
Remettez en place le panneau d'accès.
-
Si l'ordinateur était sur un socle, replacez-le sur ce dernier.
-
Rebranchez le cordon d'alimentation et les périphériques externes, puis mettez l'ordinateur sous tension.
-
Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès.
Retrait et remplacement du disque dur interne 3,5 pouces principal
REMARQUE : Avant de retirer l'ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque.
Le disque dur principal 3,5 pouces préinstallé se situe sous le bloc d'alimentation. Pour retirer le disque dur principal et le remplacer :
- Retirez/dégagez tout périphérique de sécurité qui gène l'ouverture de l'ordinateur.
- Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
- Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
- Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.
- Si l'ordinateur est sur un socle, retirez-le de ce dernier.
- Retirez le panneau d'accès de l'ordinateur.
- Redressez le compartiment pour les unités internes.
Figure 2-62 Redressement du compartiment d'unité de disque
- Redressez le bloc d'alimentation en le faisant pivoter. Le disque dur se trouve sous le bloc d'alimentation.
REMARQUE : Si vous utilisez une souris PS/2 et/ou un clavier PS/2, assurez-vous qu'ils sont débranchés de l'arrière de l'ordinateur afin que les connecteurs ne bloquent pas le pivotement complet du bloc d'alimentation.
Figure 2-63 Redressement du bloc d'alimentation
- Débranchez le câble d'alimentation (1) et le câble de données (2) de l'arrière du disque dur.
Figure 2-64 Déconnexion du câble d'alimentation et du câble de données du disque dur
- Appuyez sur le loquet de dégagement vert situé à côté du disque dur (1). Tout en appuyant sur le loquet, faites glisser l'unité vers l'avant jusqu'à l'arrêt et soulevez-la pour la sortir du compartiment (2).
Figure 2-65 Retrait du disque dur
- Pour installer un disque dur, vous devez retirer les quatre vis de guidage d'isolation argentées et bleues de l'ancien disque dur et les installer sur le nouveau disque dur.
Figure 2-66 Installation des vis de guidage du disque dur principal
Vous pouvez également installer un disque dur 2,5" dans un compartiment disque 3,5" en utilisant un support adaptateur comme celui illustré dans l'exemple ci-dessous.
a. Faites glisser le disque dans le support d'adaptation de la baie, en vous assurant que le connecteur du disque est complètement inséré dans le connecteur du support d'adaptation.
b. Fixez le disque sur le support d'adaptation de la baie en installant quatre vis pour support d'adaptation M3 noires sur les côtés du support dans le disque.
c. Installez quatre vis de guidage pour support d'isolation 6-32 de couleur argent et bleue sur le support d'adaptation (deux de chaque côté du support).
- Alignez les vis de guidage avec les connecteurs du compartiment d'unité du châssis, enfoncez le disque dur dans le compartiment, puis faites-le glisser en arrière jusqu'à ce qu'il s'arrête et s'enclenche.
Figure 2-67 Installation du disque dur
- Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière du disque dur.
REMARQUE : Le câble de données du disque dur principal doit être connecté au connecteur bleu foncé de la carte mère pour éviter tout problème de performances du disque dur. Ce connecteur porte l'inscription SATA0.
Figure 2-68 Connexion du câble d'alimentation et du câble de données du disque dur
REMARQUE : Reportez-vous à Connexions d'unité de carte mère à la page 45 pour obtenir une illustration des connecteurs de lecteurs de la carte mère.
-
Faites pivoter le compartiment pour les unités internes et abaissez l'alimentation à leurs positions normales.
-
Remettez en place le panneau d'accès.
-
Si l'ordinateur était sur un socle, replacez-le sur ce dernier.
-
Rebranchez le cordon d'alimentation et les périphériques externes, puis mettez l'ordinateur sous tension.
-
Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès.
Remplacement de la pile
La pile livrée avec l'ordinateur alimente l'horloge temps réel. Lorsque vous devez remplacer la pile, utilisez une pile équivalente à celle installée d'origine dans l'ordinateur. Votre ordinateur est livré avec une pile bouton au lithium de 3 volts.
AVERTISSEMENT ! L'ordinateur contient une pile interne au lithium et dioxyde de manganèse. Il existe un danger d'incendie et de brûlures si la pile n'est pas manipulée correctement. Pour réduire les risques de blessure :
Ne pas tenter de recharger la pile.
Ne pas exposer la pile à des températures supérieures à 60 °C (140 °F).
Ne pas démonter, écraser, perforer ou court-circuiter les contacts externes. Ne pas jeter au feu ou dans l'eau.
Remplacer la pile uniquement avec une pile de rechange HP adaptée à ce type de produit.
ATTENTION : Avant de remplacer la pile, veillez à sauvegarder les paramètres CMOS de l'ordinateur. Lorsque vous retirerez la pile, les paramètres CMOS seront effacés.
L'électricité statique peut endommager les composants électroniques de l'ordinateur ou de l'équipement optionnel. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation.
REMARQUE : Vous pouvez économiser l'énergie de la pile au lithium en laissant l'ordinateur branché sur une prise secteur sous tension. L'énergie de la pile au lithium s'épuise uniquement lorsque l'ordinateur n'est PAS branché sur une prise secteur.
Hewlett-Packard encourage ses clients à recycler le matériel électronique usagé, les cartouches d'impression de marque HP et les piles rechargeables. Pour plus d'informations sur les programmes de recyclage, consultez le site http://www.hp.com/recycle.
- Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.
- Retirez tout support amovible de votre ordinateur, comme une clé USB.
- Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
- Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.
ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.
- Retirez le panneau d'accès de l'ordinateur.
-
Repérez la pile et son support sur la carte mère.
-
En fonction du type de pile et de support équipant la carte mère, procédez comme suit :
Type 1
a. Pour libérer la batterie de son support, insérer un mince instrument métallique dans la fente, sur le côté du support, en dessous de la batterie (1) et soulevez la batterie de son support (2).
b. Pour insérer une nouvelle batterie, insérez un bord de la batterie de rechange sous la lèvre du support avec le côté positif vers le haut (1) et appuyez sur l'autre bord vers le bas, dans le logement, de sorte qu'elle se mette en place (2).
Figure 2-69 Retrait et remplacement d'une pile bouton (type 1)
a. Pour libérer la pile de son support, appuyez sur la languette métallique qui bloque le bord de la pile. Lorsque la pile est libérée, retirez-la de son support (1).
b. Pour installer une nouvelle pile, insérez un bord de la pile sous la lèvre du support, en veillant à orienter le pôle positif vers le haut. Appuyez sur le bord opposé jusqu'à ce que la languette s'enclenche sur la pile (2).
Figure 2-70 Retrait et remplacement d'une pile bouton (type 2)
REMARQUE : Une fois la nouvelle pile en place, effectuez les opérations suivantes pour terminer la procédure.
-
Remettez en place le panneau d'accès de l'ordinateur.
-
Rebranchez le cordon d'alimentation et les périphériques externes, puis mettez l'ordinateur sous tension.
- Réglez à nouveau la date et l'heure, les mots de passe et tous les paramètres spéciaux à l'aide de l'utilitaire Computer Setup.
- Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès de l'ordinateur.
A Périphériques externes de sécurité
Installation d'un dispositif antivol
Les dispositifs de sécurité illustrés ci-dessous et aux pages suivantes peuvent être utilisés pour protéger l'ordinateur contre le vol.
Verrou de câble à clé HP
Figure A-1 Installation d'un câble de sécurité
Verrou de sécurité HP Business PC
- Attachez le câble de sécurité en entourant un objet fixe.
Figure A-3 Fixation du câble autour d'un objet fixe
- Insérez le verrou de câble dans la fente du verrou de câble à l'arrière du moniteur et fixez le verrou au moniteur en insérant la clé à l'arrière du verrou et en tournant la clé de 90 degrés.
Figure A-4 Installation du verrou de câble sur le moniteur
- Introduisez le câble de sécurité dans le trou du verrou de câble à l'arrière du moniteur.
Figure A-5 Sécurisation du moniteur
- Utilisez le support de montage fourni dans le kit pour sécuriser d'autres unités périphériques en introduisant le câble du périphérique dans le centre du support (1) et en insérant le câble de sécurité dans l'un des deux trous du support de montage (2). Utilisez le trou du support de montage sécurisant le mieux le câble de l'unité périphérique.
Figure A-6 Sécurisation des unités périphériques (imprimante présentée)
- Enfilez les câbles du clavier et de la souris dans le verrou du châssis de l'ordinateur.
Figure A-7 Enfilage des câbles du clavier et de la souris
- Vissez le verrou au châssis dans le trou de la vis à ailettes à l'aide de la vis fournie.
Figure A-8 Fixation du verrou au châssis
- Insérez le côté prise du câble de sécurité dans le verrou (1) et poussez le bouton (2) pour engager le verrou. Utilisez la clé fournie pour désengager le verrou.
Figure A-9 Engagement du verrou
- Une fois l'opération terminée, tous les périphériques dans votre station de travail sont sécurisés.
Figure A-10 Station de travail sécurisée
Sécurité du panneau avant
Le cache avant peut s'enclencher à l'aide d'une vis de sécurité fournie par HP. Pour installer la vis de sécurité :
- Retirez/dégagez tout périphérique de sécurité qui gène l'ouverture de l'ordinateur.
- Retirez tout support amovible de l'ordinateur, par exemple des disques optiques ou des lecteurs flash USB.
- Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
- Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que le système est branché sur une prise secteur active. Vous devez débrancher le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.
- Si l'ordinateur est sur un socle, retirez-le de ce dernier.
-
Retirez le panneau d'accès et le panneau avant.
-
Enlevez l'une des cinq vis standard 6-32 de couleur argent situées à l'avant du châssis, derrière la face avant.
Figure A-11 Réinstallation de la vis de sécurité du cache avant
-
Remplacez le panneau avant.
-
Installez la vis de sécurité à côté de la patte de fixation située au milieu du cache avant afin de fixer le cache avant.
Figure A-12 Installation de la vis de sécurité du cache avant
-
Remplacer le panneau d'accès.
-
Si l'ordinateur était sur un socle, replacez-le sur ce dernier.
-
Rebranchez le cordon d'alimentation et les périphériques externes, puis mettez l'ordinateur sous tension.
-
Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès.
B Plateau d'intégration et accessoires en option
Le plateau d'intégration et les accessoires en option sont disponibles pour certains modèles uniquement.
Figure B-1 Plateau d'intégration et accessoires en option
Les options de système d'intégration suivantes sont disponibles auprès de HP :
• Ensemble du boîtier de terminal (1)
• Ensemble du plateau d'intégration (2)
• Ensemble de la fixation de l'afficheur (3)
Ensemble du bras d'écran en option (non illustré)
Les options de périphérique suivantes sont disponibles auprès de HP :
Tiroir-caisse HP
- Clavier pnts vente HP
• Clavier MSR HP pour point vde vente
• Mini-lecteur de bande magnétique HP
- Imprimante de reçus PUSB monoposte HP
• Imprimante de reçus série/USB POS
• Imprimante de reçus hybride MICR
• Imprimante de reçus hybride MICR/imageur
- Scanner de codes-barres USB
C Décharges électrostatiques
Une décharge d'électricité statique, provenant des doigts ou de tout autre conducteur, peut endommager les cartes du système ou d'autres unités sensibles à l'électricité statique. Ce type de dégât peut diminuer la durée de vie du dispositif.
Prévention des décharges électrostatiques
Afin d'éviter tout risque de dégât par l'électricité statique, prenez les précautions suivantes :
- Évitez tout contact avec les mains, en transportant et en rangeant les produits dans des emballages antistatiques.
- Laissez les éléments sensibles à l'électricité statique dans leur emballage jusqu'au moment de l'installation.
- Placez les éléments sur une surface mise à la terre, avant de les retirer de leur emballage.
- Évitez de toucher les broches, les conducteurs et les circuits.
- Veillez à toujours être relié à la terre lorsque vous touchez un élément ou un assemblage sensible à l'électricité statique.
Méthodes de mise à la terre
Il en existe plusieurs. Prenez au moins l'une des précautions suivantes lorsque vous installez ou manipulez des éléments sensibles à l'électricité statique :
Utilisez un bracelet électrostatique relié par un cordon de terre au châssis de l'ordinateur ou à une station de travail. Les bracelets électrostatiques sont des bracelets flexibles dont les cordons ont une résistance d'au moins 1 mégohm +/- 10 %. Pour une mise à la terre optimale, veillez à maintenir le bracelet serré contre la peau.
Utilisez les autres types de bracelets antistatiques disponibles lorsque vous travaillez debout. Portez-les à chaque pied lorsque vous vous trouvez sur des sols ou des tapis conducteurs.
Utilisez des outils d'entretien conducteurs.
Utilisez un kit de réparation équipé d'un tapis antistatique.
Si vous ne disposez d'aucun des équipements suggérés pour une mise à la terre correcte, contactez votre revendeur ou mainteneur agréé HP.
PREMARQUE : Pour plus d'informations sur l'électricité statique, adressez-vous à votre revendeur ou mainteneur agréé HP.
D Utilisation, entretien courant et préparation au transport
Utilisation et entretien courant de l'ordinateur
Les instructions suivantes doivent être suivies pour installer et entretenir convenablement l'ordinateur et son moniteur :
- Protégez l'ordinateur de l'humidité, des rayons du soleil et des températures extrêmes.
- Faites fonctionner l'ordinateur sur une surface stable et plane. Laissez un espace libre d'au moins 10 cm tout autour des côtés ventilés de l'ordinateur et au-dessus du moniteur afin d'assurer une bonne aération.
- Ne réduisez jamais l'aération en bloquant les orifices d'aération ou les entrées d'air. Ne placez pas le clavier - pieds repliés - directement contre l'avant de l'ordinateur de bureau, car cela gène également la circulation de l'air.
- Ne faites jamais fonctionner l'ordinateur lorsque le panneau d'accès ou l'un des caches de connecteur de carte d'extension est ouvert.
- N'empilez pas les ordinateurs l'un sur l'autre ou ne les placez pas l'un à côté de l'autre pour éviter de faire recirculer l'air chaud qu'ils évacuent.
Si l'ordinateur doit être utilisé dans un boîtier séparé, celui-ci doit être pourvu d'orifices d'aération (aspiration et refoulement) ; les autres instructions d'utilisation énoncées ci-dessus restent d'application. - Ne laissez pas de liquides à proximité de l'ordinateur ou du clavier.
N'obstruez jamais les grilles d'aération du moniteur (n'y déposez aucun objet). - Installez ou activez les fonctions d'économie d'énergie du système d'exploitation ou d'un autre logiciel, y compris les états de veille.
- Mettez l'ordinateur hors tension avant d'effectuer l'une des opérations suivantes :
Essuyez l'extérieur de l'ordinateur avec un chiffon doux humide. Les produits d'entretien pourraient ternir ou abîmer la finition de l'ordinateur.
Nettoyez de temps à autre toutes les entrées d'air de l'ordinateur. Les poussières, les matières pelucheuses et autres corps étrangers peuvent obstruer les entrées et réduire l'aération.
Précautions relatives à l'unité optique
Assurez-vous de respecter les recommandations suivantes lorsque vous utilisez ou nettoyez l'unité optique.
Procédure
- Ne déplacez pas l'unité pendant son fonctionnement car vous risqueriez de provoquer une erreur de lecture.
- N'exposez pas l'unité à des changements subits de température. Il pourrait se former de la condensation à l'intérieur de l'unité. En cas de changement brutal de la température en cours d'utilisation de l'unité, attendez au moins une heure avant de mettre l'équipement hors tension. Si vous l'utilisiez immédiatement, des erreurs de lecture pourraient se produire.
- Évitez de placer l'unité dans un environnement soumis à une forte humidité, à des températures extrêmes, à des vibrations mécaniques ou aux rayons du soleil.
Nettoyage
- Nettoyez le panneau et les boutons avec un chiffon doux et sec ou légèrement humecté d'un produit détergent doux. Ne vaporisez jamais de liquides nettoyants directement sur l'unité.
- N'employez pas de dissolvants, comme l'alcool ou l'essence, qui risqueraient d'abîmer la surface.
Sécurité
Si un objet ou un liquide pénètre dans l'unité, débranchez immédiatement l'ordinateur et faites-le contrôler par un fournisseur de services agréé HP.
Préparation au transport
Pour préparer l'ordinateur en vue de son transport, suivez les recommandations suivantes :
- Sauvegardez les fichiers du disque dur sur un périphérique de stockage externe. Assurez-vous que le support de sauvegarde n'est pas exposé à des impulsions électriques ou magnétiques au cours de son stockage ou de son transport.
REMARQUE : Le disque dur se verrouille automatiquement lorsque le système est mis hors tension.
-
Retirez et stockez tous les supports amovibles.
-
Éteignez l'ordinateur et les périphériques externes.
-
Débranchez le cordon d'alimentation de la prise secteur, puis de l'ordinateur.
-
Débranchez les composants du système et les périphériques externes de leur source d'alimentation, puis de l'ordinateur.
REMARQUE : Assurez-vous que toutes les cartes sont correctement fixées et verrouillées dans leurs connecteurs avant d'expédier l'ordinateur.
- Emballez les composants du système ainsi que les périphériques externes dans leur emballage d'origine ou dans un emballage similaire suffisamment protégé.
Index
A
accessoires 73
C
caractéristiques techniques
mémoire 14
carte d'extension
emplacements des ports de la
carte mère 20
emplacements des ports pour
cartes de fond de panier 30
installation demi-hauteur 20
installation pleine hauteur 30
carte de fond de panier
configurations 30
remplacement 36
composants du panneau arrière
3
connecteur de tiroir-caisse 3
connecteur réseau 3
connecteurs audio 3
Connecteurs SATA 43, 45
Connecteur VGA 3
conversion de la tour 4
D
directives d'installation 7
DisplayPort
emplacement intégré 3
installation d'une carte d'extension 27
disque dur
installation, secondaire 55
installation du disque principal 57
raccordement des câbles 43, 45
retrait, secondaire 53
retrait du disque principal 57
disque dur secondaire installation 55 retrait 53
E
électricité statique, prévention 75 éléments du panneau avant 2 emplacement des vis de guidage 44
|
ID du produit, emplacement 6 installation
câbles d'unité 43
carte d'extension demi-hauteur 20
carte d'extension de port série alimenté 31
carte d'extension DisplayPort 27
carte d'extension pleine hauteur 30
Carte d'extension USB alimentée par 12 V 21
carte de fond de panier 36
dispositifs de sécurité 66 disque dur principal 57
disque dur secondaire 55
lecteur optique 48
mémoire 14
panneau de lecteur optique 11
pile 63
installation du cache pour ports 5 instructions d'aération 76
L
lecteur optique
installation 48
remplacement du panneau 11 retrait 46
lecteurs
emplacements 43
Installation 43
raccordement des câbles 43, 45
M
mémoire
caractéristiques techniques 14
Installation 14
occupation des sockets 15
Modules de mémoire DIMM. Voir
N
numéro de série, emplacement 6
P
panneau avant
lecteur optique 11
remplacement 13
retrait 10
retrait du cache 12
Sécurité 71
panneau d'accès
remplacement 9
retrait 8
verrouillage et déverrouillage 66
plateau d'intégration 73
ports série
emplacements 3
Ports série
configuration de
l'alimentation 35
emplacements 31 installation d'une carte d'extension 31 préparation au transport 77
R
remplacement de la pile 63
retrait
cache protecteur 12
disque dur principal 57
panneau avant 10
panneau d'accès à
l'ordinateur 8
S
sécurité
verrou de câble 66
Sécurité
cadenas 67
panneau avant 71
Verrou de sécurité
HP Business PC 67
suppression
disque dur secondaire 53
lecteur optique 46
pile 63
U
unité optique
nettoyage 77
précautions 77
USB
emplacements des ports 2, 3
Identification 12 et 24 V 21
Installation de l'USB alimenté
par 12 V 21
utilisation de l'ordinateur 76
V
verrou
verrou de câble 66
verrous
cadenas 67
panneau avant 71
Verrou de sécurité
HP Business PC 67
- MANUEL DE RÉFÉRENCE DU MATÉRIEL
- INFORMATIONS SUR LE PRODUIT
- CONDITIONS D'UTILISATION DU LOGICIEL
- À PROPOS DE CE LIVRE
- SOMMAIRE
- 1 CARACTÉRISTIQUES DU PRODUIT .... 1
- 2 MISES À NIVEAU MATÉRIELLES .... 7
- ANNEXE A PÉRIPHÉRIQUES EXTERNES DE SÉCURITÉ 66
- ANNEXE B PLATEAU D'INTÉGRATION ET ACCESSOIRES EN OPTION 73
- ANNEXE C DÉCHARGES ÉLECTROSTATIQUES 75
- ANNEXE D UTILISATION, ENTRETIEN COURANT ET PRÉPARATION AU TRANSPORT 76
- INDEX 78
- 1 CARACTÉRISTIQUES DU PRODUIT
- CARACTÉRISTIQUES DE LA CONFIGURATION STANDARD
- ÉLÉMENTS DU PANNEAU AVANT
- IDENTIFICATION DES ÉLÉMENTS SITUÉS À L'ARRIÈRE
- CONVERSION DE LA CONFIGURATION BUREAU EN MINITOUR
- INSTALLATION DU CACHE POUR PORTS OPTIONNEL
- EMPLACEMENT DU NUMÉRO DE SÉRIE
- 2 MISES À NIVEAU MATÉRIELLES
- AVERTISSEMENTS ET PRÉCAUTIONS
- RETRAIT DU PANNEAU D'ACCÈS À L'ORDINATEUR
- REMISE EN PLACE DU PANNEAU D'ACCÈS DE L'ORDINATEUR
- RETRAIT DU PANNEAU AVANT
- INSTALLATION D'UN PANNEAU DE LECTEUR OPTIQUE
- RETRAIT D'UN CACHE PROTECTEUR
- REMISE EN PLACE DU PANNEAU AVANT
- INSTALLATION DE MÉMOIRE SUPPLÉMENTAIRE
- DIMM
- DDR3-SDRAM DIMM
- REMPLISSAGE DES SUPPORTS DIMM
- INSTALLATION DES MODULES DIMM
- INSTALLATION D'UNE CARTE D'EXTENSION DEMI-HAUTEUR
- INSTALLATION D'UNE CARTE D'EXTENSION USB ALIMENTÉE PAR 12 VOLTS
- INSTALLATION D'UNE SECONDE CARTE D'EXTENSION DISPLAYPORT
- INSTALLATION D'UNE CARTE D'EXTENSION PLEINE HAUTEUR
- INSTALLATION D'UNE CARTE D'EXTENSION PORT SÉRIE ALIMENTÉ
- CONFIGURATION DES PORTS SÉRIE ALIMENTÉS
- REMPLACEMENT DE LA CARTE DE FOND DE PANIER
- EMPLACEMENT DES UNITÉS
- INSTALLATION ET RETRAIT DE LECTEURS
- CONNEXIONS D'UNITÉ DE CARTE MÈRE
- RETRAIT D'UN LECTEUR OPTIQUE DU COMPARTIMENT D'UNITÉ 5,25 POUCES
- INSTALLATION D'UNE UNITÉ OPTIQUE DANS UN COMPARTIMENT D'UNITÉ DE 5,25 POUCES
- RETRAIT D'UN DISQUE DUR SECONDAIRE DU COMPARTIMENT D'UNITÉ 3,5 POUCES
- INSTALLATION D'UN DISQUE DUR SECONDAIRE DANS LE COMPARTIMENT D'UNITÉ 3,5 POUCES
- RETRAIT ET REMPLACEMENT DU DISQUE DUR INTERNE 3,5 POUCES PRINCIPAL
- REMPLACEMENT DE LA PILE
- TYPE 1
- A PÉRIPHÉRIQUES EXTERNES DE SÉCURITÉ
- INSTALLATION D'UN DISPOSITIF ANTIVOL
- VERROU DE CÂBLE À CLÉ HP
- VERROU DE SÉCURITÉ HP BUSINESS PC
- SÉCURITÉ DU PANNEAU AVANT
- B PLATEAU D'INTÉGRATION ET ACCESSOIRES EN OPTION
- C DÉCHARGES ÉLECTROSTATIQUES
- PRÉVENTION DES DÉCHARGES ÉLECTROSTATIQUES
- MÉTHODES DE MISE À LA TERRE
- D UTILISATION, ENTRETIEN COURANT ET PRÉPARATION AU TRANSPORT
- UTILISATION ET ENTRETIEN COURANT DE L'ORDINATEUR
- PRÉCAUTIONS RELATIVES À L'UNITÉ OPTIQUE
- PROCÉDURE
- NETTOYAGE
- SÉCURITÉ
- PRÉPARATION AU TRANSPORT
- INDEX
- A
- C
- D
- E
- L
- M
- N
- P
- R
- S
- U
- V
Marque : HP
Modèle : RP5 5810
Catégorie : Caisse enregistreuse
