Type de produit	Alimentation EIB/KNX 320 mA
Marque	THEBEN
Modèle	ALIMENTATION 320 MA EIB-KNX
Référence de commande	907 0 374
Alimentation électrique	161 à 264 V AC, 50/60 Hz
Consommation propre	Non spécifié
Tension de sortie BUS	28 à 31 V DC
Tension de sortie auxiliaire	28 à 31 V DC (30 V DC nominal)
Courant nominal total	320 mA (répartition quelconque entre sorties)
Protection contre les courts-circuits	Oui, permanente
Sorties	1 sortie BUS avec self intégrée, 1 sortie 30 V DC sans self
Nombre de participants par ligne	Jusqu'à 32 groupes instabus
Longueur maximale du câble de bus	350 m par sortie avec self
Bouton de réinitialisation	Oui (reset de 20 secondes)
Affichage LED	Marche, surcharge, surtension, reset
Dimensions (largeur de montage)	72 mm (4 modules)
Montage	Sur rail DIN 35 mm
Plage de température de service	-5 °C à +45 °C
Type de protection	IP 20 (EN 60 529)
Classe de sécurité	SELV
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de liquides ni de produits abrasifs.
Sécurité	Installation par un électricien qualifié. Respecter les normes électriques en vigueur. Ne pas ouvrir l'appareil. Tension dangereuse.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de défaut, remplacer l'appareil.

FOIRE AUX QUESTIONS - ALIMENTATION 320 MA EIB-KNX THEBEN

Quelle est la tension d'alimentation requise pour l'alimentation 320 mA EIB-KNX ?

L'alimentation doit être raccordée au secteur 161 à 264 V AC, 50/60 Hz.

Combien de participants peut-on raccorder sur une ligne avec cette alimentation ?

Jusqu'à 32 groupes instabus peuvent être alimentés sur une ligne via la sortie BUS avec self intégrée.

Comment effectuer une réinitialisation de la ligne bus ?

Appuyez sur le bouton reset situé sur l'appareil. Une réinitialisation de 20 secondes est déclenchée, quelle que soit la durée d'appui.

Que signifient les LED sur l'appareil ?

Les LED indiquent l'état de fonctionnement : marche (vert), surcharge (rouge), surtension (jaune) et reset (clignotant).

Puis-je utiliser la sortie 30 V DC pour alimenter d'autres appareils ?

Oui, la sortie 30 V DC (sans self) peut fournir une tension auxiliaire pour d'autres appareils, comme des entrées tout ou rien, à condition de ne pas dépasser le courant nominal total de 320 mA.

Quelle est la longueur maximale du câble de bus ?

La longueur maximale du câble de bus est de 350 mètres pour chaque sortie équipée d'une self.

L'alimentation est-elle protégée contre les courts-circuits ?

Oui, elle est résistante aux courts-circuits permanents. En cas de court-circuit, le courant est limité à max. 1,4 A.

Quelles sont les conditions d'installation recommandées ?

L'appareil doit être monté sur un rail DIN 35 mm, dans un environnement sec et à l'abri des projections d'eau (IP20). La température ambiante doit être comprise entre -5 °C et +45 °C.

Comment nettoyer l'alimentation ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux. Ne jamais utiliser de liquides ou de produits abrasifs.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et le reset. Si le problème persiste, l'appareil doit être remplacé. Aucune pièce interne n'est réparable par l'utilisateur. Contactez un installateur qualifié.

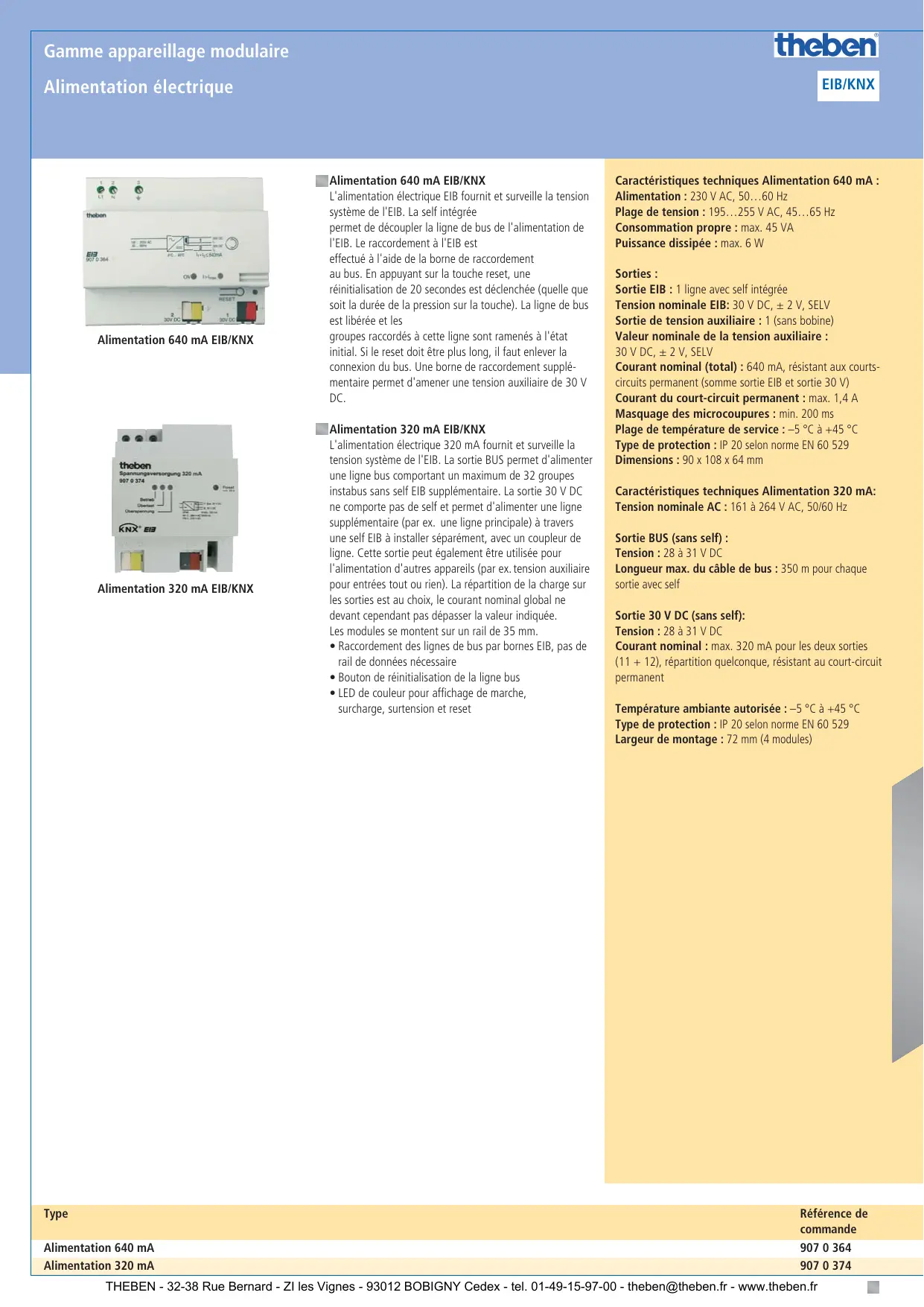

MODE D'EMPLOI ALIMENTATION 320 MA EIB-KNX THEBEN

L'alimentation électrique EIB fournit et surveille la tension système de l'EIB. La self intégrée

permet de découpler la ligne de bus de l'alimentation de l'EIB. Le raccordement à l'EIB est

effectué à l'aide de la borne de raccordement au bus. En appuyant sur la touche reset, une réinitialisation de 20 secondes est déclenchée (quelle que soit la durée de la pression sur la touche). La ligne de bus est libérée et les

groupes raccordés à cette ligne sont ramenés à l'état initial. Si le reset doit être plus long, il faut enlever la connexion du bus. Une borne de raccordement supplémentaire permet d'amener une tension auxiliaire de 30 V DC.

Alimentation 320 mA EIB/KNX

L'alimentation électrique 320 mA fournit et surveille la tension système de l'EIB. La sortie BUS permet d'alimenter une ligne bus comportant un maximum de 32 groupes instabus sans self EIB supplémentaire. La sortie 30 V DC ne comporte pas de self et permet d'alimenter une ligne supplémentaire (par ex. une ligne principale) à travers une self EIB à installer séparément, avec un coupleur de ligne. Cette sortie peut également être utilisée pour l'alimentation d'autres appareils (par ex. tension auxiliaire pour entrées tout ou rien). La répartition de la charge sur les sorties est au choix, le courant nominal global ne devant cependant pas dépasser la valeur indiquée. Les modules se montent sur un rail de 35 mm.

• Raccordement des lignes de bus par bornes EIB, pas de rail de données nécessaire
• Bouton de réinitialisation de la ligne bus
• LED de couleur pour affichage de marche, surcharge, surtension et reset

Caractéristiques techniques Alimentation 640 mA :

Alimentation : 230 V AC, 50...60 Hz

Plage de tension : 195...255 V AC, 45...65 Hz

Consommation propre : max. 45 VA

Puissance dissipée : max. 6 W

Sorties :

Sortie EIB : 1 ligne avec self intégrée

Tension nominale EIB: 30 V DC, ± 2 V, SELV

Sortie de tension auxiliaire : 1 (sans bobine)

Valeur nominale de la tension auxiliaire : 30 V DC, ± 2 V, SELV

Courant nominal (total) : 640 mA, résistant aux courts-circuits permanent (somme sortie EIB et sortie 30 V)

Courant du court-circuit permanent : max. 1,4 A

Masquage des microcoupures : min. 200 ms

Plage de température de service : -5 °C à +45 °C

Type de protection : IP 20 selon norme EN 60 529

Dimensions : 90 x 108 x 64 mm

Caractéristiques techniques Alimentation 320 mA:

Tension nominale AC : 161 à 264 V AC, 50/60 Hz

Sortie BUS (sans self) :

Tension : 28 à 31 V DC

Longueur max. du câble de bus : 350 m pour chaque sortie avec self

Sortie 30 V DC (sans self):

Tension : 28 à 31 V DC

Courant nominal : max. 320 mA pour les deux sorties (11 + 12), répartition quelconque, résistant au court-circuit permanent

Température ambiante autorisée : -5 °C à +45 °C

Type de protection : IP 20 selon norme EN 60 529

Largeur de montage : 72 mm (4 modules)

Type

Référence de

commande

Alimentation 640 mA

907 0 364

Alimentation 320 mA

907 0 374
