Type de produit	Nettoyeur de surfaces professionnel (balayeuse autoportée)
Marque	KARCHER
Modèle	KM 130 300 R LPG
Alimentation	Gaz LPG (bouteille de propane)
Moteur	Thermique à allumage par clé, démarrage électrique
Système de balayage	Brosse rotative et balais latéraux (optionnels)
Commande de programmes	Commutateur 3 positions : déplacement, balayage brosse, balayage brosse + balais
Capacité du bac à poussières	Non spécifié dans la notice
Vitesse de déplacement	Variable via pédale d'accélérateur, marche avant/arrière
Filtre à poussières	Avec nettoyage manuel par interrupteur
Entretien quotidien	Vérification niveaux (huile, liquide de frein, eau radiateur), nettoyage filtre à air, contrôle visuel
Sécurité	Frein de stationnement, contact de sécurité au siège, valve de coupure de gaz
Pièces d'usure	Balais latéraux, brosse rotative, filtre à poussières, filtre à air, couteaux d'étanchéité
Service après-vente	Kärcher, entretien selon liste de contrôle 5.950-647.0
Dimensions	Non communiquées dans la notice
Poids	Non communiqué

FOIRE AUX QUESTIONS - KM 130 300 R LPG KARCHER

Comment démarrer la balayeuse KM 130 300 R LPG ?

Asseyez-vous sur le siège conducteur, serrez le frein de stationnement, placez le sélecteur de déplacement au point mort. Poussez le réglage du régime moteur d'un tiers vers l'avant, insérez la clé et tournez-la en position II jusqu'au démarrage, puis relâchez.

Comment vider le bac à poussières ?

Garez la machine sur un sol plat et serrez le frein de stationnement. Levez le bac à poussières, approchez-vous lentement du collecteur, puis abaissez-le après vidage. Ne jamais rester sous le bac relevé.

Que faire si le moteur ne démarre pas ?

Vérifiez que vous êtes bien assis sur le siège (contact de sécurité), que le sélecteur est au point mort, que la batterie est chargée et que la bouteille de gaz n'est pas vide.

Comment remplacer la bouteille de gaz ?

Tirez le levier de réglage du siège, déplacez le siège pour accéder à la bouteille. Fermez la valve, déconnectez-la, replacez-la par une neuve et ouvrez la valve.

Quelle est la procédure de balayage ?

Tournez le commutateur de programmes sur position 2 pour la brosse rotative seule, ou sur 3 pour ajouter les balais latéraux. Réglez le régime moteur et avancez lentement.

Comment nettoyer le filtre à poussières ?

Appuyez sur l'interrupteur de nettoyage du filtre à poussières pendant le fonctionnement. Pour un nettoyage approfondi, ouvrez le capot et nettoyez le logement du filtre.

Que faire si la machine n'aspire pas la poussière ?

Videz le bac à poussières, vérifiez et nettoyez le filtre à poussières. Si nécessaire, remplacez la brosse rotative ou les balais latéraux. Assurez-vous que le ventilateur est en marche.

Quels entretiens quotidiens sont nécessaires ?

Vérifiez les niveaux d'huile, de liquide de frein et d'eau de radiateur. Contrôlez la brosse et les balais, nettoyez le filtre à air si besoin, et examinez visuellement la machine.

Comment utiliser le gyrophare ?

Allumez le gyrophare via le commutateur prévu à cet effet sur le tableau de bord, généralement en position 6 sur le sélecteur.

Où trouver le service après-vente ?

Contactez le service après-vente Kärcher. Respectez la liste de contrôle d'inspection 5.950-647.0 pour les opérations de maintenance périodique.

MODE D'EMPLOI KM 130 300 R LPG KARCHER

Il ne s'agit ici que d'un bref mode d'emploi ! Lire le mode d'emploi ci-joint, avant d'utiliser ou d'entretenir l'appareil. En cas de non-respect des instructions de service et des consignes de sécurité, l'appareil risque de subir des dommages matériels et l'utilisateur ainsi que toute tierce personne sont exposés à des dangers potentiels.

Mise en service

1

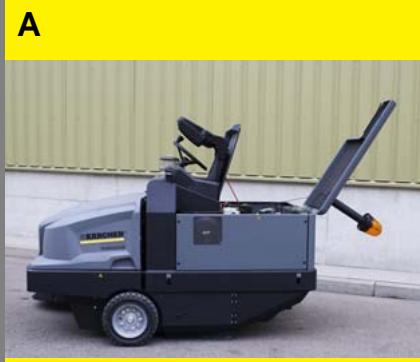

A Faire basculer vers l'avant le siège du conducteur et le bloquer. Ouvrir et bloquer le capot.
B Vérifier le niveau d'huile
C Contrôler le niveau d'eau de radiateur.
D Fermer le capot.

A Vérifier la brosse rotative.
B Contrôler les balais latéraux.

A Ouvrir la valve de prélèvement de gaz d'échappement en tournant en sens inverse des aiguilles d'une montre.

B Prendre place sur le siège du conducteur.
C Tourner la clé de contact sur la position "I".
D Contrôler le contenu en carburant au moyen de la jauge à essence. Bouteille de gaz vide - remplacer la bouteille de gaz

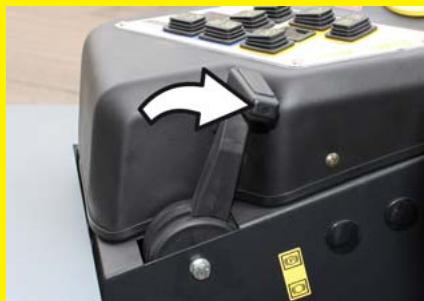

A Tirer le levier de réglage du siège vers l'extérieur.
B Déplacer le siège, relâcher le levier et enclencher le siège.

Essayer de pousser le siège vers l'avant ou vers l'arrière afin de vérifier qu'il est bien enclenché.

C Régler le dossier du siège.

Fonctionnement

1

A

Démarrage de la machine

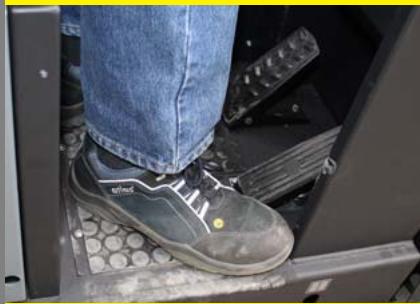

A Prendre place sur le siège du conducteur. NE PAS actionner la pédale d'accélérateur.
B Serrer le frein de stationnement.
C Amener le sélecteur de déplacement en position centrale.
D Pousser le réglage du régime moteur de 1/3 vers l'avant.
E Placer la clef de démarrage dans la serrure d'allumage.
Tourner la clé de contact sur la position "II". Lorsque la machine a démarré, relâcher la clé de contact. Desserrer le frein.

2

A

B

Déplacer la balayeuse

Prudence

Risque d'endommagement. N'actionner le sélecteur de sens de marche que pendant l'immobilisation de l'appareil.

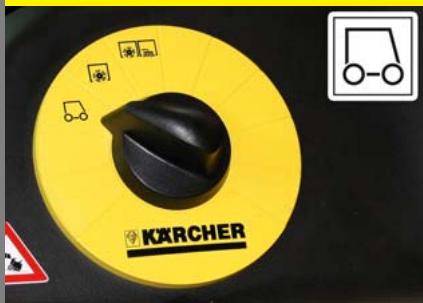

A Régler le commutateur de programmes sur 1 (déplacement).
B Régler le levier d'accélération complètement vers l'avant (haut régime).
C Appuyer sur la pédale de frein et maintenir la pression.
D Desserrer le frein.

Rouler en avant

E Mettre le sélecteur du sens de marche sur « marche avant ».
F Appuyer lentement sur la pédale d'accélérateur.

Rouler en arrière

⚠️ Danger

Risque de blessure ! En reculant, aucun danger ne peut exister pour des troisièmes, le cas échéant laisser vous guidez.

G Mettre le sélecteur du sens de marche sur « Arrière ».
H Appuyer lentement sur la pédale d'accélérateur.

Freinage

I La machine freine automatiquement et s'immobilise lorsque la pédale d'accélérateur avant est relâchée.

Remarque

L'effet de freinage peut être soutenu par la pression de la pédale de frein.

3

A

B

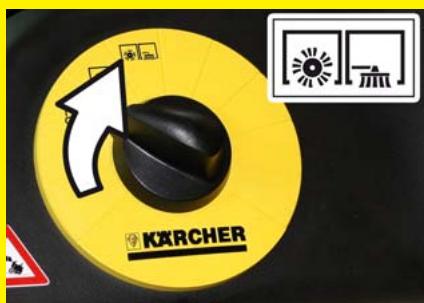

Balayage

Balayer avec la brosse rotative

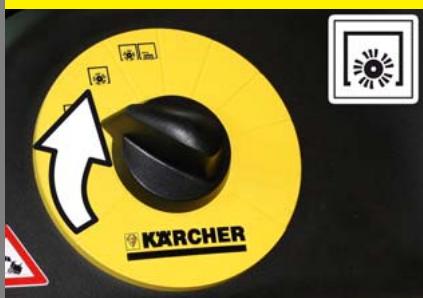

A Tourner le commutateur de programmes sur 2. La brosse rotative est abaissée.

Balayer avec la brosse rotative et les balais latéraux

B Tourner le commutateur de programmes sur 3. Les balais latéraux ainsi que la brosse rotative sont abaissés.

Fonctionnement

4

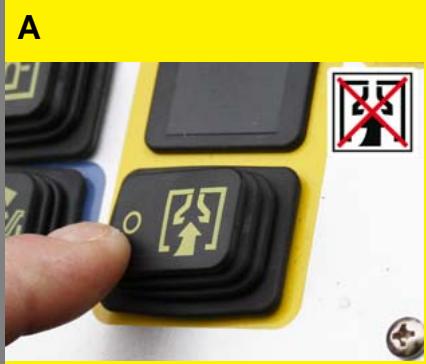

Balayage de sols humides ou mouillés

A Mettre le ventilateur hors service.

5

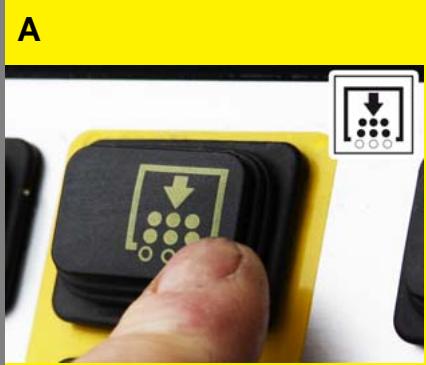

Nettoyer le filtre à poussières

A Appuyer sur l'interrupteur du nettoyage de filtre de poussières.

6

Fonctionnement avec gyrophare

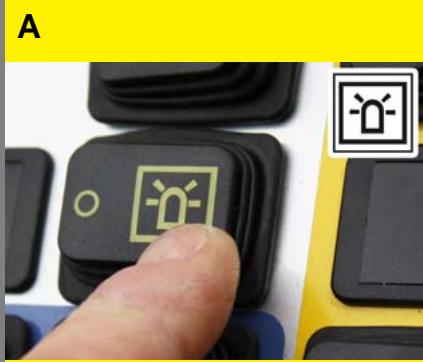

A Allumer le gyrophare.

7

B

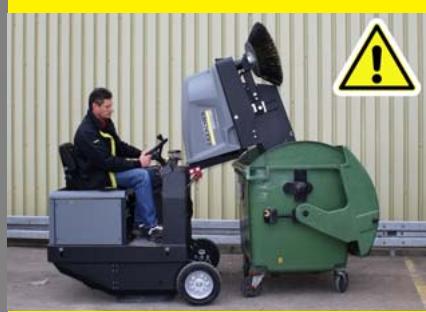

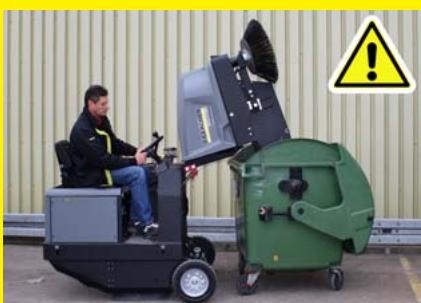

Vider le bac à poussières

Danger

Risque de blessure ! Veiller à ce qu'aucune personne ni aucun animal ne se trouve dans la zone de basculement pendant le vidage du bac à poussières.

Danger

Risque d'écrasement ! Ne jamais approcher les mains du mécanisme de vidage. Ne jamais rester sous le bac lorsqu'il est relevé.

Danger

Risque de basculement ! Pour le processus de vidage du bac, veiller à garer le véhicule sur une surface plane.

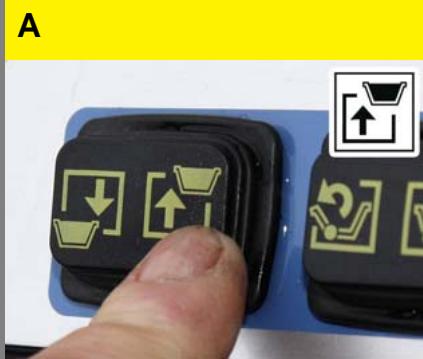

A Relever le bac à poussières.
S'approcher lentement du collecteur de poussières.
Serrer le frein de stationnement.
B Ouvrir le couvercle du réservoir à débris.
C Refermer le couvercle du réservoir à débris. Desserrer le frein.
S'éloigner lentement du collecteur à poussières.
D Abaisser le bac à poussières jusqu'à la position finale.

Fin de l'utilisation

1

Vider le bac à poussières

Voir "Fonctionnement", point 7.

2

A

B

Mise hors service de l'appareil

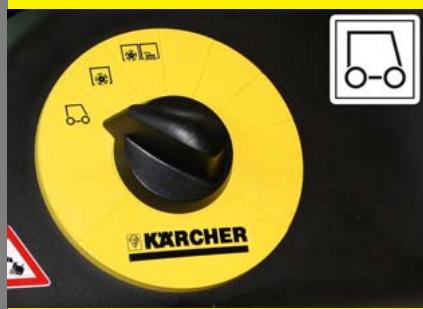

A Régler le commutateur de programmes sur Rouler.
Pousser le réglage du régime moteur complètement vers l'arrière.
B Appuyer sur la pédale de frein et maintenir la pression.

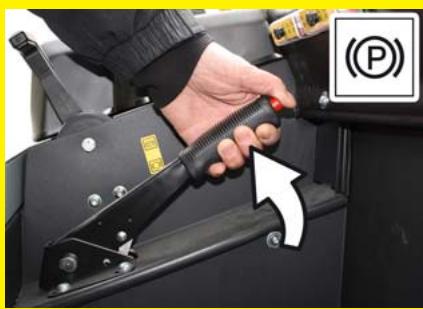

Serrer le frein de stationnement.
C Tourner la clé de contact sur "0" et la retirer. Fermer la valve du prélèvement de gaz d'échappement en tournant en sens des aiguilles de la montre.

Entretien et maintenance

1

A

A Contrôler le séparateur centrifuge et filtre d'air, nettoyer le cas échéant.

1 fois par jour

hebdomadaire

Service après-vente de Kärcher

2

3

A

A Vérifier le fonctionnement de tous les éléments de commande.

B Examiner l'appareil pour détecter tout endommagement.

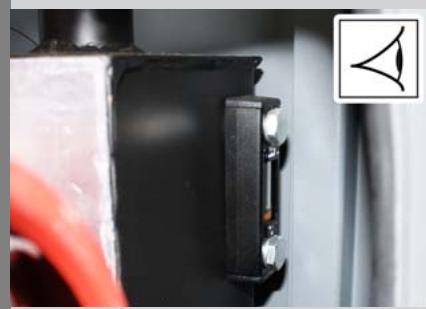

A Contrôler le niveau de l'huile hydraulique.

B Contrôler le niveau de liquide de frein.

Danger

Risque de blessure ! Toujours mettre la barre de sécurité en place lorsque le bac à poussières est levé.

Entretien et maintenance

1 fois par jour

hebdomadaire

Service apres-vente de Karcher

4

A

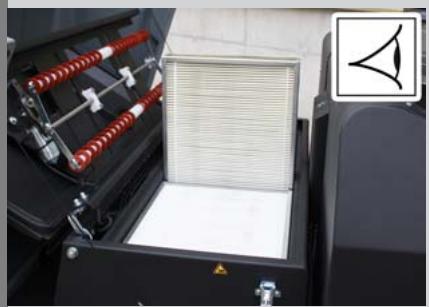

A Contrôler le filtre à poussière et le cas échéant nettoyer le logement de filtre. B Nettoyer l'extérieur du véhicule avec un chiffon humide et un détergent doux.

Remarque

N'utiliser aucun détergent corrosif.

5

A Nettoyer le radiateur.
B Nettoyer le refroidisseur d'huile hydraulique.
C Contrôler l'installation hydraulique.
D Contrôler le degré d'usure des couteau d'étanchéité et le cas échéant, les remplacer.
E Vérifier et lubrifier le volet du collecteur.

6

Respecter la liste de contrôle d'inspection 5.950-647.0 !

Consignes de dépannage

1

A

Il est impossible de mettre l'appareil en marche

A S'asseoir sur le siège conducteur, le contact de sécurité du siège est activé
B Amener le sélecteur de déplacement en position centrale.
C Charger ou changer la batterie

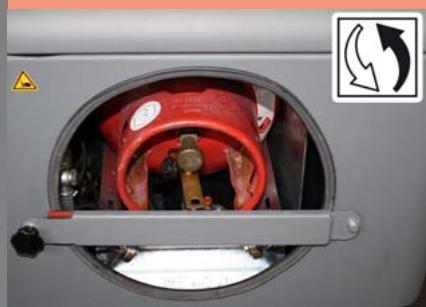

D Bouteille de gaz vide - remplacer la bouteille de gaz

D

Le moteur tourne de façon irrégulière

A Retirer le boîtier du filtre d'air. Nettoyer ou changer le filtre à air ou la cartouche de filtre

Consignes de dépannage

3

Le moteur tourne mais le véhicule reste sur place

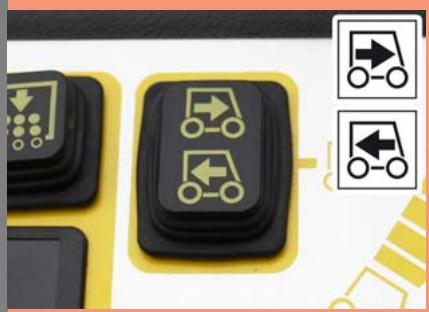

A Régler le sens de marche sur marche avant ou marche arrière.
B Desserrer le frein
C Contrôler la roue libre de la pompe hydraulique.

4
A

L'unité de balayage n'absorbe pas la poussière

A Vider le bac à poussières
Voir "Fonctionnement", point 7.
B Vérifier le filtre à poussières, le nettoyer ou l'échanger
C Changer la brosse rotative
Eliminer le blocage de la brosse rotative

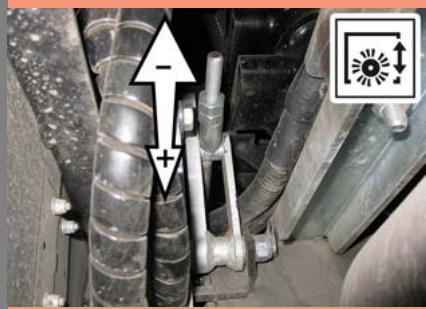

D Régler la trace de balayage
E Remplacer les balais latéraux.

D

De la poussière s'échappe de l'appareil

A Vérifier le filtre à poussières, le nettoyer ou l'échanger
B mettre le ventilateur en service.
