MODE D'EMPLOI 22MP58VQ LG

*Les moniteurs LED de LG combinent un écran LCD et un rétroéclairage LED.

Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.

MODÈLE DE MONITEUR IPS LED

22MP58A	24MP58D	27MP58VQ
22MP58D	24MP58VQ	27MP58HQ
22MP58VQ	24MP58HQ
22MP58HQ

SOMMAIRE

3 LICENCE

4 ASSEMBLAGE ET PRÉPARATION

4 Déballage
6 Pièces et boutons
6 - Comment utiliser le bouton du joystick
8 Déplacer et soulever le moniteur
9 Installation du moniteur
9 - Fixation du support du moniteur
10 - Détachement de la Corps du support
11 - Installation sur une table
12 - Utilisez le câble porteur

14 UTILISATION DU MONITEUR

14 Connexion à un PC
14 - Connexion D-SUB
14 - Connexion DVI-D
14 - Connexion HDMI
15 Connexion aux périphériques AV
15 - Connexion HDMI
16 Connexion aux périphériques externes
16 - Connexion de périphériques

17 CONFIGURATION UTILISATEUR

18 Personnalisation des paramètres
18 - Paramètres du menu
18 - -Configuration Rapide
20 --Image
23 - -Général

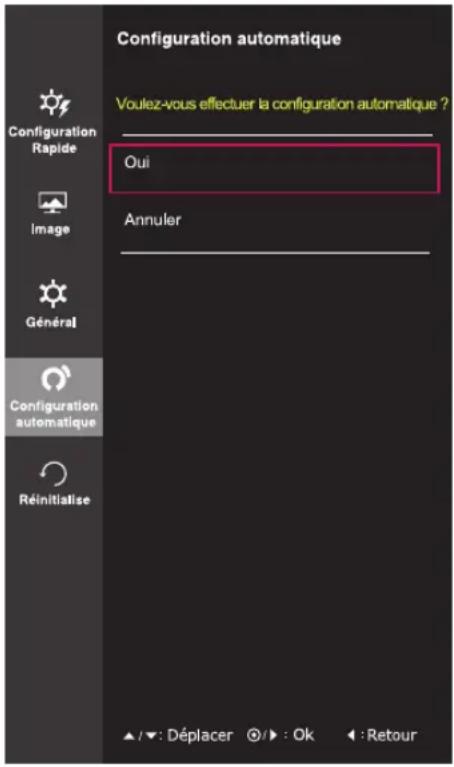

24 - -Configuration automatique

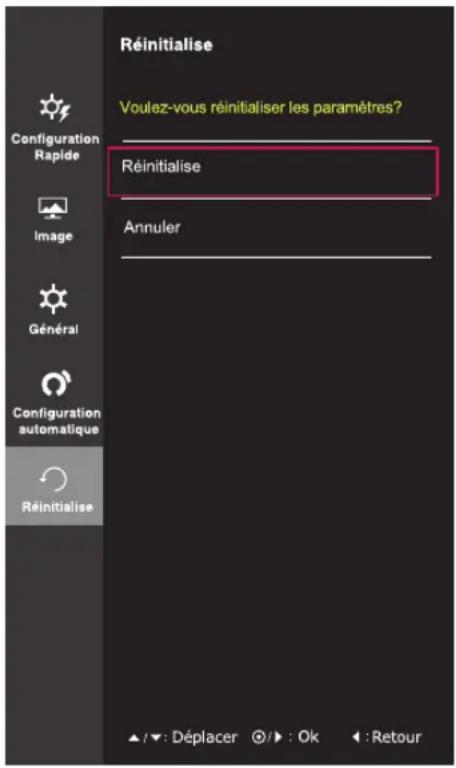

25 - -Réinitialise
26 - -Mode Image

27 DÉPANNAGE

29 SPÉCIFICATIONS

35 Mode prédéfinis (Résolution)
35 Voyant

22MP58VQ 22MP58HQ 24MP58HQ 27MP58VQ24 MP58VQ 27MP58HQ

LICENCE

Chaque modèle dispose de licences différentes. Visitez le site http://www.lg.com pour plus d'informations sur la licence.

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Le contenu suivant est appliqué seulement aux écrans qui sont vendus sur le marché européen et qui doivent satisfaire à la Directive ErP:

* Les écrants sont configurés à s'éteindre automatiquement dans 4 heures après que vous avez activé l'affichage s'il n'y a pas de réglage d'affichage.
* Pour désactivter cette configuration, changez l'option au menu OSD de "Automatic Standby (Mise en Veille Automatique)"en 'Off'.

ASSEMBLAGE ET PRÉPARATION

Déballage

Vérifiez que la boîte de votre moniteur contient bien les éléments suivants. S'il manque des accessoires, contactez le revendeur local auprès duquel vous avez acheté votre produit. L'aspect réel des produits et des accessoires présentés dans ce manuel peut différer de leurs illustrations.

CD / Carte

Câble D-SUB
(Ce câble n'est pas fourni pour tous les pays.)

Câble DVI-D

22MP58D	24MP58D
22MP58VQ	24MP58VQ	27MP58VQ

(Ce câble n'est pas fourni pour tous les pays.)

Cordon d'alimentation

Adaptateur ca/cc
(Selon le pays)

ou

Adaptateur ca/cc
(Selon le pays)

Pied du support

(Ce câble n'est pas fourni
pour tous les pays.)

ATTENTION

Afin d'optimiser la sécurité et la durée de vie des produits, n'utilisez aucun accessoire non agréé. La garantie ne couvre pas les dommages ni les blessures dus à l'utilisation d'accessoires non agréés.

REMARQUE

Les accessoires fournis avec le produit diffèrent en fonction du modèle choisi. Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans avis préalable en cas de mise à jour des fonctions.

Pièces et boutons

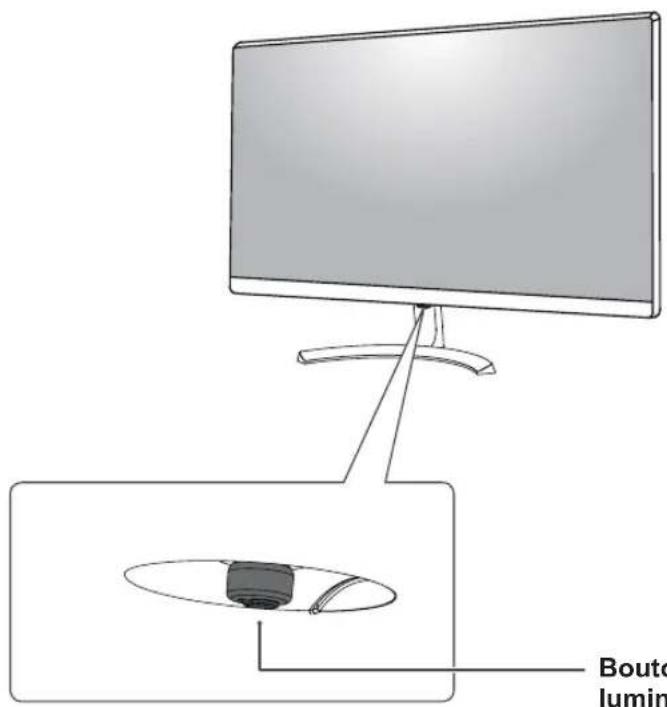

Bouton du joystick/Voyant lumineux

• On : le moniteur est allumé

• Off: le moniteur est éteint

Comment utiliser le bouton du joystick

Vous pouvez facilement contrôler les fonctions du moniteur en appuyant sur le bouton du joystick ou en le déplaçant vers la gauche/droite avec le doigt.

Fonctions de base

		Marche	Appuyez une fois sur le bouton du joystick pour allumer le moniteur.
		Arrêt	Appuyez de façon prolongée sur le bouton du joystick pour éteindre le moniteur.
	◀/▶	Contrôle du volume	Vous pouvez régler le volume en déplaçant le bouton du joystick vers la gauche/droite.

REMARQUE

• Le bouton du joystick se trouve en bas du moniteur.

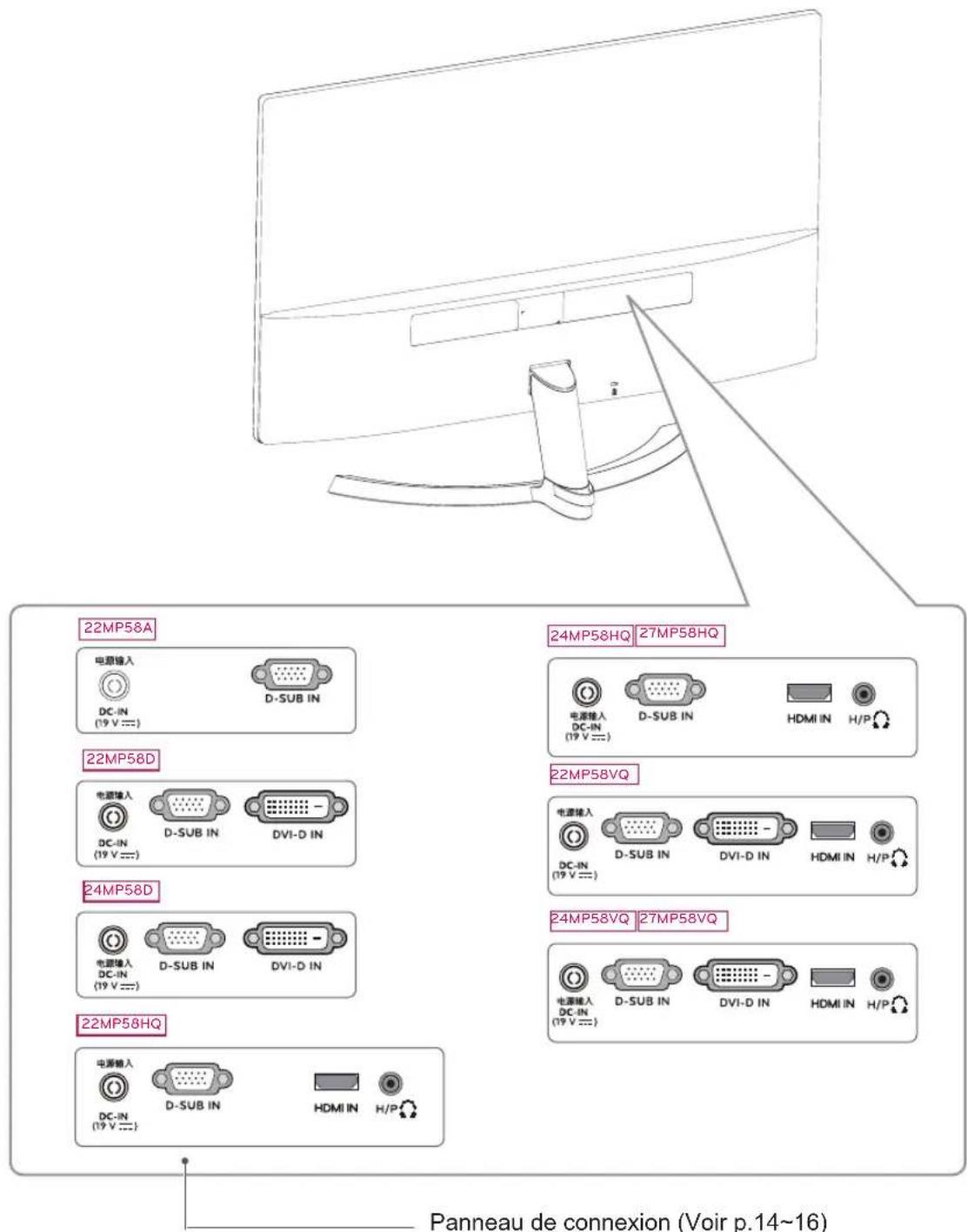

Pièces et boutons

Connecteur d'entrée

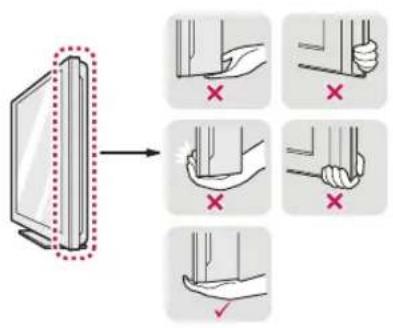

Déplacer et soulever le moniteur

Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l'endommager le moniteur et afin d'assurer un déplacement sans danger, quelle que soit sa forme ou sa taille.

• Il est recommandé de conserver le moniteur dans sa boîte ou son emballage d'origine avant d'essayer de le déplacer.
• Avant de déplacer ou de soulever le moniteur, déconnectez le cordon d'alimentation et tous les câbles.
• Maintenez fermement le moniteur par le haut et le bas du cadre. Ne tenez pas le panneau.

- Lorsque vous tenez le moniteur, orientez l'écran à l'opposé de vous pour éviter de le rayer.

• Lorsque vous déplacez le moniteur, évitez tout choc violent ou toute vibration sur le produit.
• Lorsque vous déplacez le moniteur, maintenez-le à la verticale, ne le tournez jamais latéralement et ne l'inclinez pas sur le côté.

ATTENTION

Dans la mesure du possible, évitez de toucher l'écran du moniteur. Vous risqueriez d'endommager l'écran ou des pixels permettant de composer l'image.

Installation du moniteur

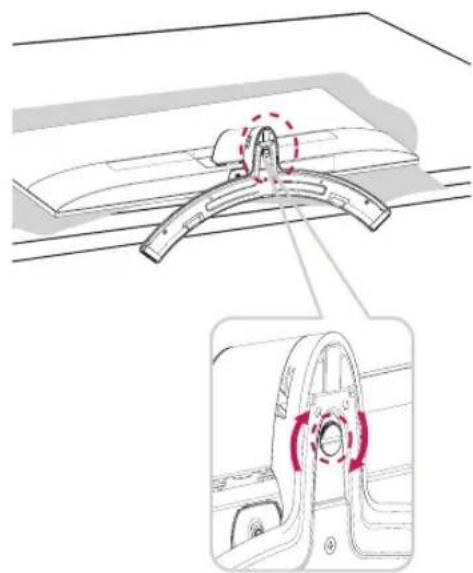

Fixation du support du moniteur

1 Pour protéger l'écran du moniteur, placez un tissu souple sur le table bas ou boîte, s'il vous plaît.

2 Placez le moniteur sur le tissu souple avec l'écran contre terre, s'il vous plaît.

2 Saisissez le Corps du support dans une main, le poussez sur la direction de flèche au corps de charnière, s'il vous plaît. Après l'assembler, vous devez vérifier si le Corps du support est verrouillé ou pas.

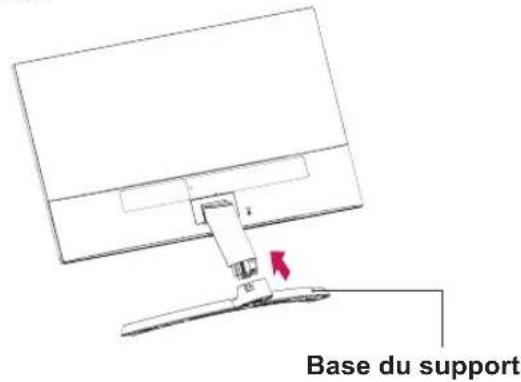

3 1 Poussez le Base du support sur la direction de flèche comme montré ci-dessous et assemblez comme montré ci-dessous, s'il vous plaît.

2 Utilisez le tournevis ou monnaie à insérer le vis à papillon et vissez droite sur la direction de flèche enfermée, s'il vous plaît. *Il est nécessaire à visser totalement avec le vis à paillon, sinon le moniteur va secouer.

4 Réglez le moniteur dresser et installez le cable nécessaire, s'il vous plaît.

*If faut utiliser le cable d'entrée d'un type, ne pas utilisez plus de deux types de cables ensemble.

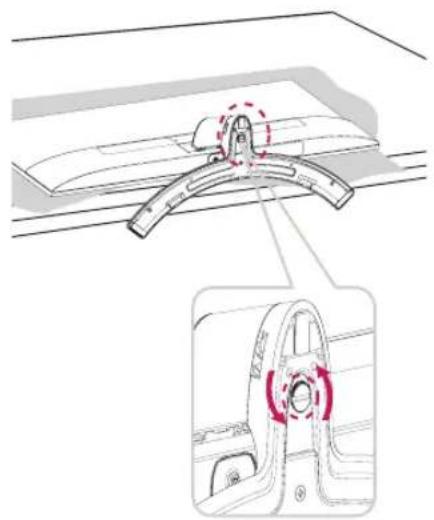

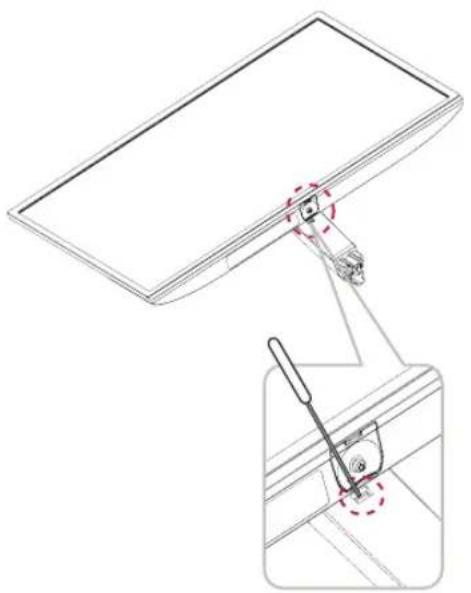

Détachement de la Corps du support

1 Enlevez le câble connecté avec le moniteur, s'il vous plaît.

2 Pour protéger l'écran du moniteur, placez un tissu souple sur le table bas ou boîte, s'il vous plaît.

2 Placez le moniteur sur le tissu souple avec l'écran contre terre, s'il vous plaît.

3 1 Utilisez le tournevis ou monnaie à insérer le vis à papillon et vissez gauche sur la direction de flèche déloquetage, s'il vous plaît.

2 Tirez le Base du support sur la direction de flèche comme montré ci-dessous et désassemblez comme montré ci-dessous, s'il vous plaît.

4 Après fixez le moniteur dans une main, relevez le Corps du support par le tirer sur la direction de flèche comme montré ci-dessous.

* S'il est difficile à enlever, vous pouvez tener le verrou à barre avec le tournevis d'une police petite ou l'outil d'une police et désassemblez comme montré ci-dessous.

Les illustrations de ce document représentent les procédures standard ; le produit peut donc avoir un aspect différent.

Portez toujours le moniteur sans le retourner à l'envers ni sans le tenir par la base du support. Cela pourrait provoquer la chute du moniteur et entraîner des blessures.

• Lorsque vous soulevez ou déplacez le moniteur, ne touchez pas à l'écran. Toute pression exercée sur l'écran du moniteur pourrait l'endommager.
• Si vous utilisez le panneau du moniteur sans la base du support, le bouton du joystick pourrait rendre le moniteur instable ou le faire tomber, ce qui pourrait endommager le moniteur ou vous blesser. Cela pourrait également entraîner des dysfonctionnements du bouton du joystick.

Installation sur une table

1 Soulevez et positionnez le moniteur à la verticale sur une table.

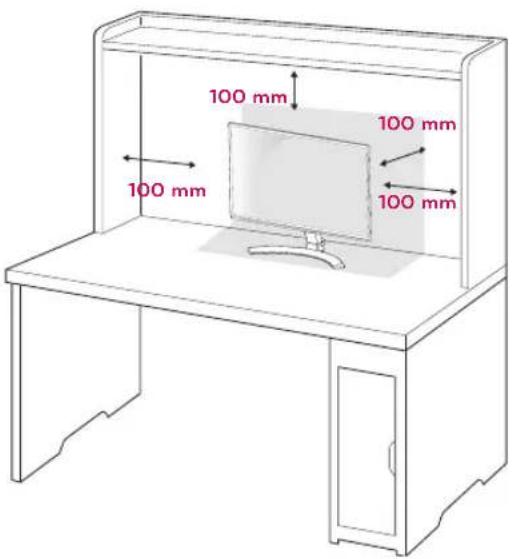

Laissez 100 mm d'espace minimum entre le mur et le moniteur pour assurer une bonne ventilation.

2 Branchez l'adaptateur ca/cc et le cordon d'alimentation sur une prise murale.

3 Pour allumer le moniteur, appuyez sur le bouton du joystick en bas de l'appareil.

ATTENTION

Veillez à toujours débrancher le cordon d'alimentation avant de déplacer le moniteur. Vous éviterez ainsi tout risque d'électrocution.

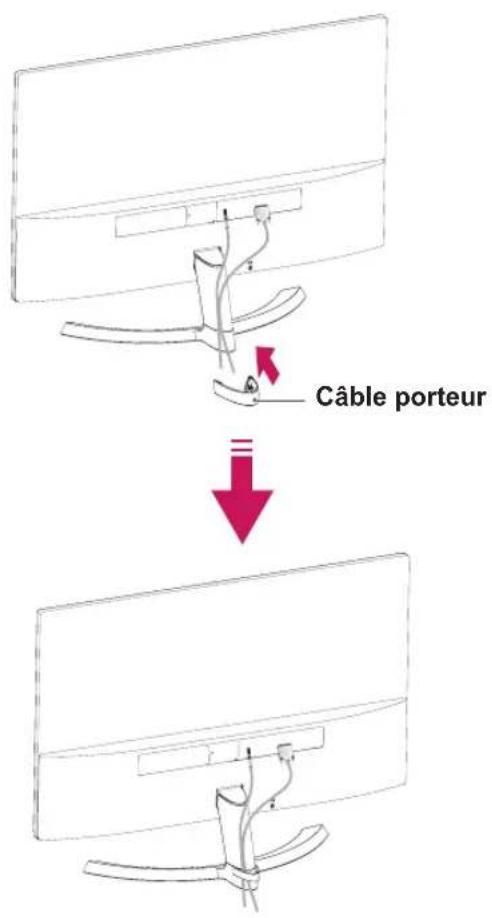

Utilisez le câble porteur

AVERTISSEMENT

Si vous souhaitez incliner le moniteur, ne tenez pas l'écran par le bas comme indiqué sur cette illustration car vous risqueriez de vous blesser.

Évitez de toucher l'écran et d'appuyer sur ce dernier pour ajuster l'angle du moniteur.

Ne tenez pas cet appareil comme l'image ci-dessous. L'écran peut se détacher de Base du support et blesser votre corps.

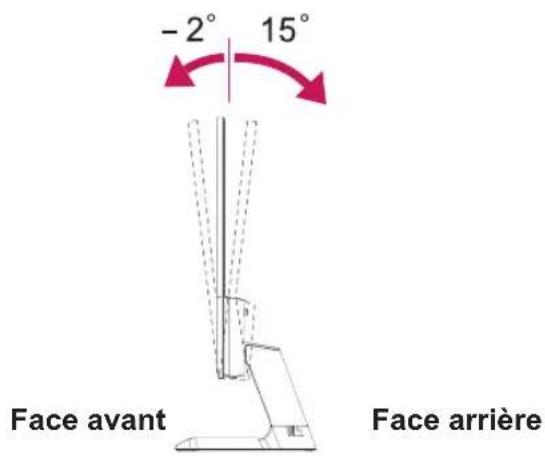

Inclinez l'écran de +15° à -2° afin de trouver le meilleur angle de vue.

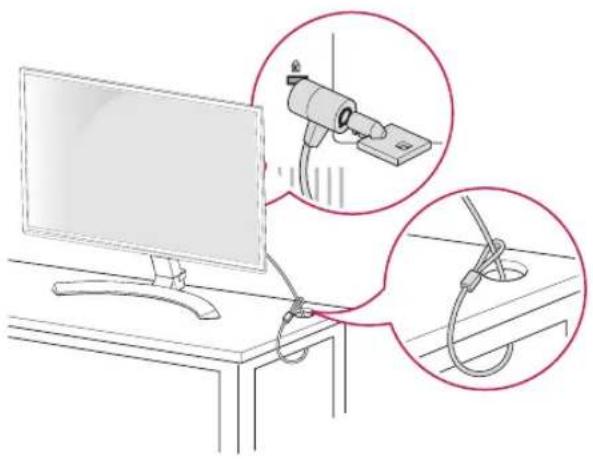

Utilisation du système de sécurité Kensington

Le connecteur du système de sécurité Kensington se situe à l'arrière du moniteur. Pour obtenir plus d'informations sur l'installation ou l'utilisation de ce système de sécurité, consultez le manuel fourni avec ce dernier ou rendez-vous sur http://www.kensington.com.

Reliez le câble du système de sécurité entre le moniteur et la table.

Le système de sécurité Kensington est livré en option. Ce système est disponible à la vente dans la plupart des magasins d'électronique.

UTILISATION DU MONITEUR

Connexion à un PC

- Ce moniteur prend en charge la fonction Plug and Play*.

* Fonction Plug and Play : reconnaissance d'un périphérique connecté et sous tension par un PC sans que l'utilisateur n'ait à configurer l'appareil ni même intervenir.

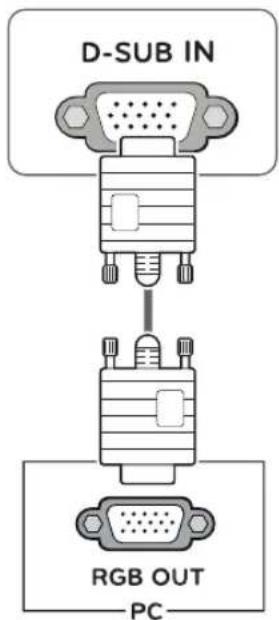

Connexion D-SUB

Cette connexion transmet des vidéos analogiques du PC au moniteur. Connectez le PC au moniteur à l'aide du câble D-Sub 15 broches comme indiqué ci-dessous.

Connexion avec un connecteur de câble d'entrée de signal D-SUB pour Macintosh

Pour l'utilisation d'un ordinateur Macintosh (Apple), utilisez un adaptateur pour remplacer le connecteur D-SUB/VGA 15 broches haute densité (3 rangées) du câble par un connecteur 15 broches à 2 rangées.

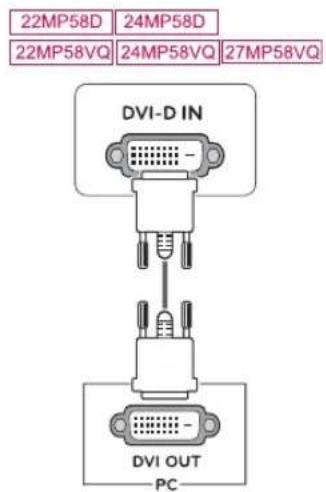

Connexion DVI-D

Cette connexion transmet un signal vidéo numérique entre le PC et le moniteur. Connectez le PC et le moniteur avec un câble DVI comme indiqué ci-dessous.

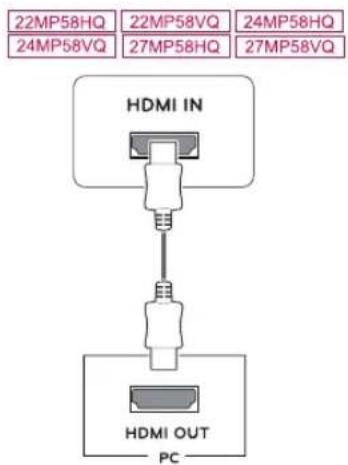

Connexion HDMI

Transmettez les signaux numériques vidéo et audio de votre PC à l'écran. Connectez le PC et l'écran avec le câble HDMI à la façon indiquée par les illustrations suivantes.

REMARQUE

L'utilisation d'un PC HDMI peut entraîner des problèmes de compatibilité.

Utilisez un câble certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir.

Types de câbles HDMI recommandés

• Câble HDMI®/™ haute vitesse
• Câble HDMI®/TM haute vitesse avec Ethernet

ATTENTION

Branchez le câble de signal d'entrée et serrez les vis dans le sens des aiguilles d'une montre.

• N'appuyez pas de manière prolongée sur l'écran, cela pourrait provoquer une distorsion temporaire de l'image.
• Afin d'éviter les brûlures d'écran, ne laissez pas une image fixe s'afficher en permanence. Configurez si possible un écran de veille.

REMARQUE

Si vous souhaitez utiliser deux PC avec le même moniteur, veillez à brancher correctement les câbles de signal (D-SUB/DVI-D/HDMI) au moniteur.

Si vous allumez le moniteur à froid, un scintillement peut se produire. Ce phénomène est tout à fait normal. Des points rouges, verts ou bleus peuvent apparaître sur l'écran. Ce phénomène est tout à fait normal.

Connexion aux périphériques AV

Connexion HDMI

Transmettez les signaux numériques vidéo et audio de vos appareils AV à l'écran. Connectez votre appareil AV et l'écran avec le câble HDMI comme ce qui est illustré ci-dessous.

REMARQUE

L'utilisation d'un PC HDMI peut entraîner des problèmes de compatibilité.

Utilisez un câble certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir.

Types de câbles HDMI recommandés
- Câble HDMI®/TM haute vitesse
- Câble HDMI®/TM haute vitesse avec Ethernet

Connexion aux périphériques externes

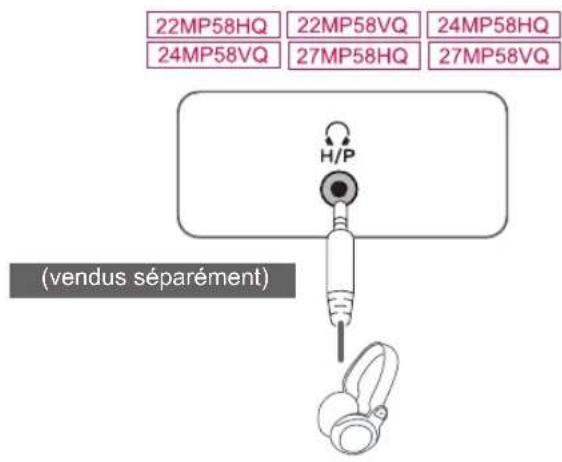

Connexion de périphériques

Branchez les périphériques au moniteur à l'aide du ports casque.

REMARQUE

Les périphériques sont vendus séparément. Les câbles avec des prises angulaires peuvent présenter des problèmes de tolérance. Il est donc préférable d'utiliser si possible des prises droites.

Prise angulaire Prise droite

REMARQUE

Un casque ou des haut-parleurs ne fonctionnent pas normalement, en fonction des paramètres du PC serveur.

CONFIGURATION UTILISATEUR

Activation du menu principal

1 Appuyez sur le bouton du joystick en bas du moniteur.
2 Déplacez le joystick vers le haut/bas (▲/▼) et vers la gauche/droite (◄/►) pour régler les options.
3 Appuyez une nouvelle fois sur le bouton du joystick pour sortir du menu principal.

Bouton Statut	du menu Description
	Menu principal désactivé		Permet d'activer le menu principal.
	Menu principal activé		Permet de sortir du menu principal.(Maintenez le bouton enfoncé pour éteindre le moniteur :vous pouvez éteindre le moniteur de cette façon à n'importequel moment, même lorsque l'affichage écran est activé)
	◀	Menu principal désactivé	22MP58HQ 24MP58HQ 27MP58HQ22MP58VQ 24MP58VQ 27MP58VQPermet de régler le niveau du volume du moniteur.22MP58A 22MP58D 24MP58DPermet d'activer le menu principal.
		Menu principal activé	Permet d'accéder aux fonctions du menu.
	▶	Menu principal désactivé	22MP58HQ 24MP58HQ 27MP58HQ22MP58VQ 24MP58VQ 27MP58VQPermet de régler le niveau du volume du moniteur.22MP58A 22MP58D 24MP58DPermet d'activer le menu principal.
		Menu terminal activé	22MP58D 24MP58D 22MP58HQ24MP58HQ 27MP58HQ22MP58VQ 27MP58VQ 24MP58VQOpérez le changement d'entrée.22MP58AOpérer la fonction 'Auto'.
	▲	Menu principal désactivé	Permet d'activer le menu principal.
		Menu terminal activé	Entrez la caractéristique de Mode Image.
	▼	Menu terminal désactivé	Permet d'activer le menu principal.
		Menu terminal activé	Permet d'éteindre le moniteur.

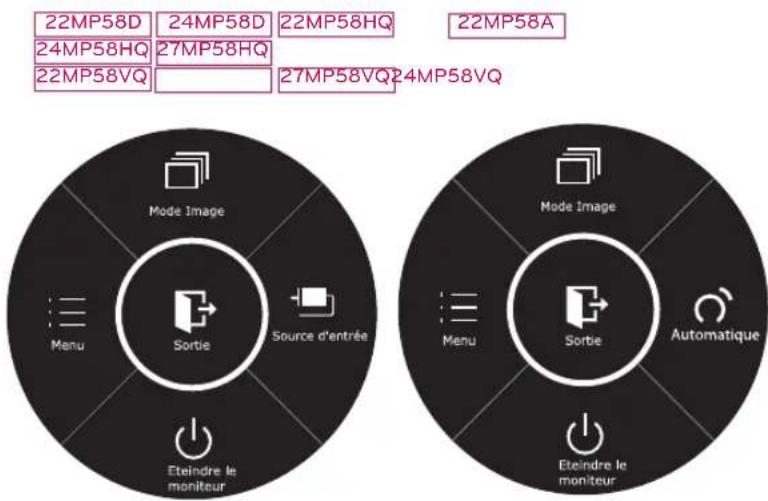

Fonctions du menu principal.

Menu principal	Description
Menu	Permet de configurer les paramètres de l'écran.
Mode Image	Sélectionner le mode d'image pour atteindre le meilleur effet d'affichage.
Source d'entrée	Vous pourriez opérer le changement de signaux d'entrée.Lorsque deux signaux d'entrée sont connectés, sélectionnez le menu d'entrée, le signal d'entrée (D-SUB/DVI-D/HDMI) sera changé de manière séquentielle.Lorsqu'un seul signal d'entrée est connecté, il est automatiquement détecté. Le signal d'entrée par défaut est D-SUB.
Automatique	Appuyez sur le bouton Auto pour ajuster automatiquement l'affichage de l'image de façon optimale.(uniquement en mode analogique)
Eteindre le moniteur	Permet d'éteindre le moniteur.
Sortie	Permet de sortir du menu principal.

Personnalisation des paramètres

Paramètres du menu

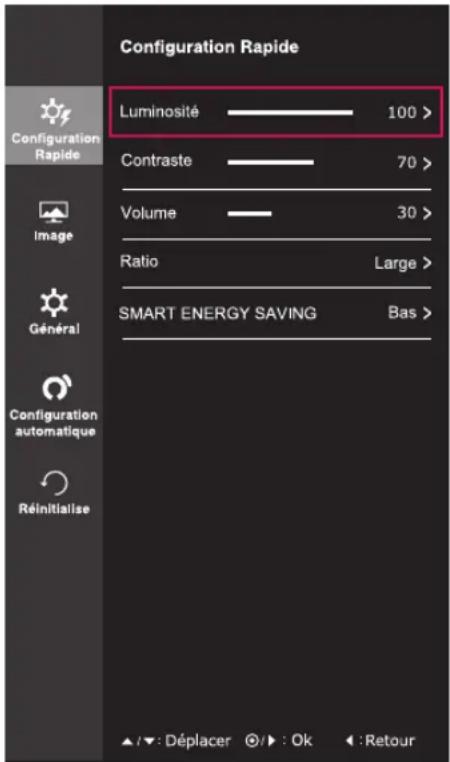

-Configuration Rapide

Pour consulter le menu OSD, appuyez sur le bouton du joystick en bas du moniteur, puis entrez dans le Menu.
2 Sélectionnez Configuration Rapide > Luminosité en déplaçant le joystick.
3 Configurez les options en suivant les instructions affichées en bas à droite.
4 Pour retourner au menu supérieur ou régler d'autres éléments du menu, déplacez le joystick avec la touche ◀ ou appuyez (OK) dessus.
5 Si vous souhaitez sortir du menu OSD, déplacez le joystick avec la touche ◀ jusqu'à ce que vous soyez sorti.

Chaque option est détaillée ci-dessous.

Menu > Configuration Rapide	Fonction
Luminosité	Permet de régler la luminosité et le contraste de l'écran.
Contraste
Volume22MP58HQ 27MP58HQ22MP58VQ 27MP58VQ24MP58HQ24MP58VQ	Permet de régler le volume.
	REMARQUEPoussez doucement bouton du joystick vers bas au menu de volume va activer /désactiver la fonction Muette.
Ratio Permet de régler le format d'affichage de l'écran.
Original Permet d'afficher une vidéo en fonction du format d'affichage du signal vidéo d'entrée.
SMART ENERGY SAVING	Haut	SMART ENERGY SAVING permet d' économiser de l'énergie avec cette fonction d'énergie à haut rendement.
	Bas	SMART ENERGY SAVING permet d' économiser de l'énergie avec cette fonction d'énergie à faible efficacité.
	Off	Désactive la fonction SMART ENERGY SAVING.

* SMART ENERGY SAVING : Économisez l'énergie en utilisant l'algorithme de compensation de la luminance.

REMARQUE

L'affichage peut se montrer pareil pour les options Large, Original à la résolution recommandée (1920 × 1080).

Le ratio est désactivé dans le signal interlacé.

REMARQUE

La valeur des données d'économie d'énergie peut varier en fonction du panneau et des fournisseurs du panneau.

Si vous définissez l'option SMART ENERGY SAVING sur Haut ou Bas, la luminance du moniteur diminue ou augmente d'après la source.

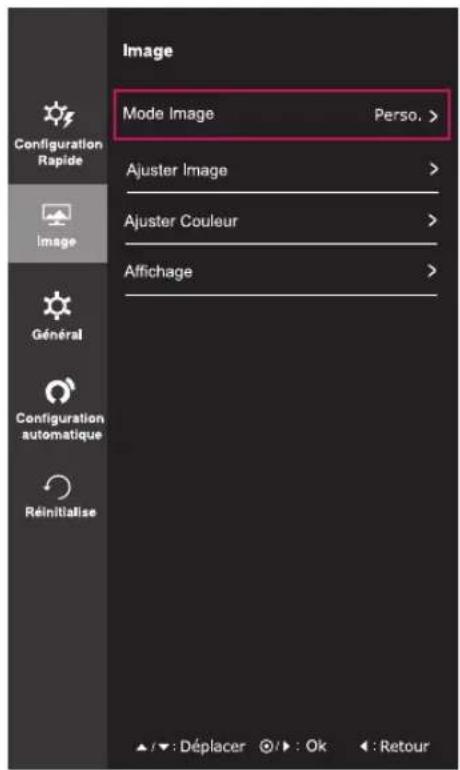

-Image

Pour consulter le menu OSD, appuyez sur le bouton du joystick en bas du moniteur, puis entrez dans le Menu.
2 Sélectionnez Image en déplaçant le joystick.
3 Configurez les options en suivant les instructions affichées en bas à droite.
4 Pour retourner au menu supérieur ou régler d'autres éléments du menu, déplacez le joystick avec la touche ◀ ou appuyez (● / OK) dessus.
5 Si vous souhaitez sortir du menu OSD, déplacez le joystick avec la touche ◀ jusqu'à ce que vous soyez sorti.

Chaque option est décrite ci-dessous.

Menu > Image	Fonction

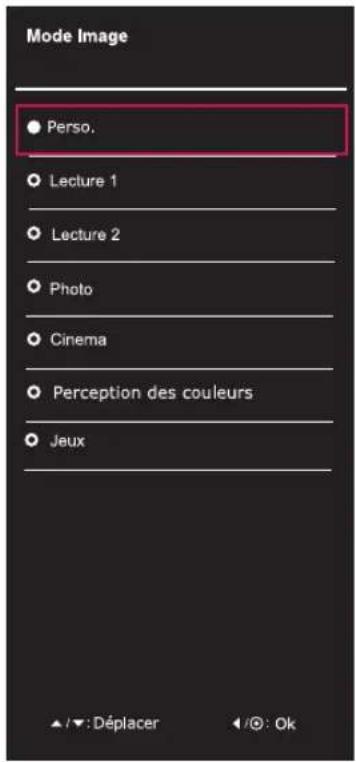

Mode Image	Perso.	Permet à l'utilisateur de régler chaque élément. Le mode Couleur du menu principal peut être réglé.
	Lecture 1	Il s'agit d'un mode dans lequel l'écran est ajustée au mieux pour le journal. Si vous souhaitez écran plus lumineux, vous pouvez régler la luminosité dans le menu OSD.
	Lecture 2	Il s'agit d'un mode dans lequel l'écran est ajustée au mieux pour la bande. Si vous souhaitez écran plus lumineux, vous pouvez régler la luminosité dans le menu OSD.
	Photo Optimise la qualité de l'écran pour visionner des photos.
	Cinema	Permet d'optimiser l'écran pour améliorer les effets visuels d'une vidéo.
	Perception des couleurs	Ce mode est pour les utilisateurs qui ne peuvent pas distinguent entre rouge et vert. Il fait des utilisateurs avec couleur faible distinguer facilement entre les deux couleurs.
	Jeux Permet d'optimiser l'écran pour les jeux.

REMARQUE

Il est complémentaire pour les utilisateurs faibles en couleurs. Ainsi, si vous trouvez l'écran inconfortable, vous pourriez éteindre cette fonction.

Cette fonction ne peut pas distinguer certaines couleurs pour certaines images.

Ajuster Image SUPER RESOLUTION+22MP58D 24MP58D22MP58HQ 24MP58HQ22MP58VQ 24MP58VQ27MP58HQ27MP58VQ	Haut Optimiser la qualité d'image est affichée lorsque l'utilisateur veut des images cristallines. Il est efficace pour vidéo de haute qualité ou du gibier.
	Moyen La qualité d'image optimisée est affiché lorsque l'utilisateur veut des images entre basse et haute modes de visionnage confortable. Il est efficace pour le CCU ou vidéo SD.
	Bas La qualité d'image optimisée est affiché lorsque l'utilisateur veut des images lisses et naturels. Il est efficace pour lents photos ou des images fixes.
	Off Sélectionnez cette option pour l'affichage de tous les jours. SUPER RESOLUTION+ est désactivé dans ce mode.
Netteté Permet de régler la netteté de l'écran.
Niveau Noir22MP58HQ 27MP58HQ22MP58VQ 27MP58VQ24MP58HQ24MP58VQ	Permet de définir le niveau de décalage (pour le mode HDMI uniquement).• Décalage: cette valeur sert de référence pour un signal vidéo ; il s'agit de la couleur la plus sombre que le moniteur peut afficher.
	Haut Maintient le taux de contraste de l'écran actuel.
	Bas Réduit les niveaux de noirs et augmente les niveaux des blancs dans le taux de contraste de l'écran actuel.
Temps de Réponse22MP58HQ 27MP58HQ22MP58VQ 27MP58VQ24MP58HQ24MP58VQ	Permet de définir un temps de réponse pour les images affichées en fonction de la vitesse de l'écran. Pour un environnement normal, nous vous recommandons d'utiliser le mode Normal. Pour une image en mouvement rapide, nous vous recommandons d'utiliser le mode Haut.Définir le temps de réponse sur Long peut générer des images rémanentes.
	Haut Définit le temps de réponse sur Long.
	Moyen Définit le temps de réponse sur Moyen.
	Bas Définit le temps de réponse sur Court.
	Off Définit le temps de réponse sur Off.
Overscan22MP58HQ 27MP58HQ22MP58VQ 27MP58VQ24MP58HQ24MP58VQ	Pour Sélectionner la gamme d'image de production pour le réglage DTV au périphérique d'entrée HDMI. (Seulement pour l'entrée HDMI.) Recommandez la fonction surbalayage pour déclencher (allumer ou mettre en marche) quand un matériel AV est relié.
DFC Ajustez la luminosité automatiquement d'après l'écran.
Contrôle des noirs	Black Stabilizer (Contrôle des noirs): Contrôlez le contraste des noirs pour une meilleure visibilité dans les scènes obscures.L'augmentation de la valeur de Black Stabilizer (Contrôle des noirs) éclaircit la zone de faible niveau de gris sur la surface de l'écran. (Vous pouvez facilement distinguer les objets sur les écrans de jeu sombres.)La réduction de la valeur du contrôle des noirs assombrit la zone de faible niveau de gris et augmente le contraste dynamique à l'écran.
Ajuster Couleur Gamma	Si la valeur gamma est plus haute, l'image devient plus noire. De même, si la valeur gamma est plus basse, l'image devient plus légère. Si vous n'avez pas besoin d'ajuster l'installation gamma, sélectionnez off(fermé).
	Températ. Permet de sélectionner la couleur de l'image par défaut.Chaud: permet d'ajouter du rouge à la couleur de l'écran.Moyen: permet de définir la couleur de l'écran à mi-chemin entre le rouge et le bleu.Froid: permet d'ajouter du bleu à la couleur de l'écran.
	Six Couleurs Répond aux exigences de l'utilisateur pour les couleurs grâce au réglage de la couleur et de la saturation des six couleurs (Rouge_Teinte, Rouge_Saturation, Vert_Teinte, Vert_Saturation, Bleu_Teinte, Bleu_Saturation, Cyan_Teinte, Cyan_Saturation, Magenta_Teinte, Magenta_Saturation, Jaune_Teinte, Jaune_Saturation) et l'enregistrement de ces paramètres.
	Réinitialise Réinitialise les paramètres de couleurs par défaut.
Affichage Horizontal	Déplacer l'image vers la gauche et vers la droite
	Vertical Déplacer l'image vers le haut et vers le bas
	Horloge Minimiser toutes les barres verticales ou raies visibles sur le fond de l'écran. La dimension horizontale de l'écran changera aussi.
	Phase Ajuster le foyer de l'affichage. Cet article vous permet de supprimer tout bruit horizontal et d'éclaircir ou aviver l'image des caractères.

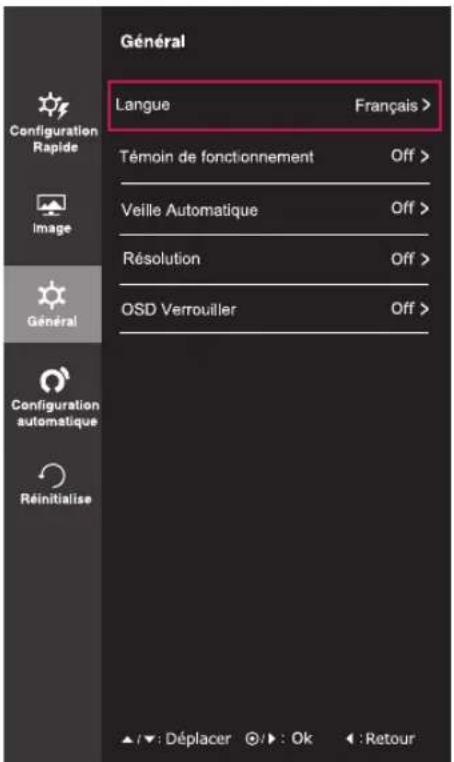

-Général

1 Pour consulter le menu OSD, appuyez sur le bouton du joystick en bas du moniteur, puis entrez dans le Menu.
2 Sélectionnez Général en déplaçant le joystick.
3 Configurez les options en suivant les instructions affichées en bas à droite.
4 Pour retourner au menu supérieur ou régler d'autres éléments du menu, déplacez le joystick avec la touche ◀ ou appuyez (● / OK) dessus.
5 Si vous souhaitez sortir du menu OSD, déplacez le joystick avec la touche ◀ jusqu'à ce que vous soyez sorti.

Chaque option est décrite ci-dessous.

Menu > Général Fonction
Langue Choisir la langue dans laquelle les noms de contrôle sont affichés.
Témoin de fonctionnement	Le voyant d'alimentation situé sur l'avant du moniteur indique l'état actif ou inactif de l'écran.
	On Le voyant d'alimentation est automatiquement activé.
	Off Le voyant d'alimentation est éteint.
Veille Automatique22MP58HQ 27MP58HQ22MP58VQ 27MP58VQ24MP58HQ24MP58VQ	L'écran passe automatiquement en mode de veille après une certaine période.
Résolution	L'utilisateur peut définir la résolution souhaitée.Cette option est activée uniquement lorsque la résolution de l'écran de votre ordinateur est configurée comme suivant (pour le mode D-SUB uniquement).
	! REMARQUECette fonction est activée uniquement lorsque la résolution de l'écran de votre ordinateur est configurée à la suivante, sauf que la résolution de sortie de votre ordinateur soit incorrecte.
	1024x768, 1280x768, 1360x768, 1366x768,Off
	1280x960, 1600x900,Off
	1440x900, 1600x900,Off
OSD Verrouiller	Empêche la saisie de données clés inexactes.
	On Touche Entrée désactivée.
	! REMARQUEToutes les fonctions, à l'exception du mode Verrouillage OSD et du bouton Quitter pour la luminosité, le contraste, le volume, les sources d'entrée et les Général, sont désactivées.
	Off Touche Entrée activée.

-Configuration automatique

Pour consulter le menu OSD, appuyez sur le bouton du joystick en bas du moniteur, puis entrez dans le Menu.
2 Sélectionnez Configuration automatique en déplaçant le joystick.
3 Configurez les options en suivant les instructions affichées en bas à droite.
4 Pour retourner au menu supérieur ou régler d'autres éléments du menu, déplacez le joystick avec la touche ◀ ou appuyez (● / OK) dessus.
5 Si vous souhaitez sortir du menu OSD, déplacez le joystick avec la touche ◀ jusqu'à ce que vous soyez sorti.

Chaque option est décrite ci-dessous.

Menu > Configuration automatique Fonction
Voulez-vous effectuer la configuration automatique ?
Oui Appliquez Configuration Automatique pour un affichage optimal dans D-SUB.
Annuler Suprimer la selection.

REMARQUE

Cette fonction sera activée uniquement dans l'entrée analogique.

-Réinitialise

1 Pour consulter le menu OSD, appuyez sur le bouton du joystick en bas du moniteur, puis entrez dans le Menu.
2 Sélectionnez Réinitialise en déplaçant le joystick.
3 Configurez les options en suivant les instructions affichées en bas à droite.
4 Pour retourner au menu supérieur ou régler d'autres éléments du menu, déplacez le joystick avec la touche ◀ ou appuyez ( / OK) dessus.
5 Si vous souhaitez sortir du menu OSD, déplacez le joystick avec la touche ◀ jusqu'à ce que vous soyez sorti.

Chaque option est détaillée ci-dessous.

Menu > Réinitialise Fonction
Voulez-vous réinitialiser les paramètres?
Réinitialise Permet de revenir aux paramètres par défaut.
Annuler Suprimer la selection.

-Mode Image

1 Appuyez sur le bouton du joystick en bas du moniteur.
2 Allez sur Mode Image en déplaçant le bouton du joystick sur ▲.
3 Configurez les options en suivant les instructions affichées en bas à droite.

Chaque option est détaillée ci-dessous.

Bouton du joystick > Mode Image	Fonction
Mode Image	Perso.	Permet à l'utilisateur de régler chaque élément. Le mode Couleur du menu principal peut être réglé.
	Lecture 1	Il s'agit d'un mode dans lequel l'écran est ajustée au mieux pour le journal. Si vous souhaitez écran plus lumineux, vous pouvez régler la luminosité dans le menu OSD.
	Lecture 2	Il s'agit d'un mode dans lequel l'écran est ajustée au mieux pour la bande. Si vous souhaitez écran plus lumineux, vous pouvez régler la luminosité dans le menu OSD.
	Photo Optimise la qualité de l'écran pour visionner des photos.
	Cinema	Permet d'optimiser l'écran pour améliorer les effets visuels d'une vidéo.
	Perception des couleurs	Ce mode est pour les utilisateurs qui ne peuvent pas distinguent entre rouge et vert. Il fait des utilisateurs avec couleur faible distinguer facilement entre les deux couleurs.
	Jeux Permet d'optimiser l'écran pour les jeux.

DÉPANNAGE

Effectuez les vérifications suivantes avant de contacter nos services.

Aucune image ne s'affiche.
Le cordon d'alimentation du moniteur est-il bien branché ?	Vérifiez que le cordon d'alimentation est bien branché sur la prise de courant.
Le voyant d'alimentation est-il allumé ?	Appuyez sur le bouton Marche-Arrêt.
Le voyant d'alimentation clignote-t-il ?	Si l'écran est en mode Gestion Alim., bougez votre souris ou appuyez sur n'importe quelle touche du clavier pour allumer l'écran.Essayez d'allumer le PC.
Le message « COUPURE »s'affiche-t-il à l'écran ?	Ce message s'affiche lorsque le signal provenant du PC (carte vidéo) est en dehors de la plage de fréquence horizontale ou verticale du moniteur. Consultez la section « Spécifications » de ce manuel pour reconfigurer l'écran.
Le message « PAS DE SIGNAL »s'affiche-t-il à l'écran ?	Ce message apparaît lorsque le câble de signal est déconnecté ou manquant entre le PC et le moniteur. Vérifiez le câble et reconnectez-le.

Vous ne pouvez pas contrôler certaines fonctions dans l'OSD?
Vous ne pouvez pas contrôler certains menus dans l'OSD?	• Vous pouvez déverrouiller les contrôles OSD à tout moment en entrant dans le menu de verrouillage de l'OSD et de changer les éléments vers désactiver.

L'image n'est pas correcte.
La position d'affichage n'est pas correcte.	Entrez dans la fonction Auto configuration (Configuration Automatique) et sélectionnez l'option “ Yes ”(Oui) pour ajuster automatiquement l'image affichée à la configuration idéale.
Des barres ou des rayures verticales sont visibles sur le fond de l'écran.	Entrez dans la fonction Auto configuration (Configuration Automatique) et sélectionnez l'option “ Yes ”(Oui) pour ajuster automatiquement l'image affichée à la configuration idéale.
Du bruit horizontal est visible sur une image ou des caractère ne s'affichent pas clairement.	Entrez dans la fonction Auto configuration (Configuration Automatique) et sélectionnez l'option “ Yes ”(Oui) pour ajuster automatiquement l'image affichée à la configuration idéale.Vérifiez le Panneau de configuration ▶ Affichage ▶ Réglages et régler l'affichage à la résolution recommandée ou ajuster l'image affichée à la configuration idéale. Régler la configuration des couleurs supérieure à 24 bits (couleur vraie).

ATTENTION

Allez dans Panneau de configuration ▶ Affichage ▶ Paramètres et vérifiez si la fréquence ou la résolution ont été modifiées. Si c'est le cas, reconfigurez la carte vidéo en fonction de la résolution recommandée.

Si la résolution recommandée (résolution optimale) n'est pas sélectionnée, les lettres peuvent apparaître floues et l'écran peut sembler plus sombre, tronqué ou déformé. Sélectionnez la résolution recommandée.

La méthode de paramétrage peut différer d'un ordinateur ou d'un système d'exploitation à un autre. Il se peut que la carte vidéo ne prenne pas en charge la résolution mentionnée ci-dessus. Le cas échéant, contactez le fabricant de l'ordinateur ou de la carte vidéo.

L'image n'est pas correcte.
Les couleurs à l'écran sont monochromes ou anormal.	Vérifiez que le câble de signal est bien connecté. Si besoin, utilisez un tournevis pour le resserrer.Assurez-vous que la carte vidéo est bien insérée dans son emplacement.Définissez les paramètres de couleurs à un niveau supérieur à 24 bits (vraies couleurs).Panneau de configuration ▶ Paramètres.
L'écran scintille.	Vérifiez si l'écran est paramétré sur le mode entrelacé. Si oui, sélectionnez la résolution recommandée.

Le message « Moniteur non reconnu, moniteur Plug and Play (VESA DDC) trouvé » s'affiche-t-il ?
Avez-vous installé le pilote d'affichage ?	Assurez-vous d'installer le pilote d'affichage à partir de notre site: http://www.lg.com.Vérifiez que votre carte vidéo prend en charge la fonction Plug and Play.

22MP58HQ	24MP58HQ	27MP58HQ
22MP58VQ		27MP58VQ24MP58VQ

Affichage allumée
Si vous n'avez pas misLe timing recommandé?	• L'affichage sera allumée si vous utilisez le timing de HDMI 1080i60/50 Hz, alors mettez le timing sur 1080P, laquelle est la moderecommandée

SPÉCIFICATIONS

22MP58A 22MP58D 22MP58HQ 22MP58VQ

Afficher Type d'écran Écran plat LCD à matrice active TFT		Revêtement anti-reflet
		Distance entre pixels 0,248 mm x 0,248 mm (distance entre les pixels)
Résolution Max 1920 x 1080		@ 60 Hz
		Recommander VESA 1920 x 1080 @ 60 Hz
Consommation électrique	Mode sous tension : 22,1 W Typ. (Condition de sortie d'usine)* Mode veille : ≤ 0,3 W ** Mode hors tension : ≤ 0,3 W
Alimentation 19 V 1,3 A	---
Adaptateur ca/cc	Type ADS-40SG-19-3 19025G, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19025GPG-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19025GPBR-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19025GPI-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19025GPCU-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19025GPB-2, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-25FSG-19 19025EPCU-1L, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type LCAP21, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26-A, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26-E, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26-I, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26-B, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP51, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type PA-1021-23, fabriqué par Lite-On Technology Corporation
	Rendement: 19 V --- 1,3 A
Dimensions (Largeur x Hauteur x Profondeur)	Avec support 510,1 mm x 395,3 mm x 186,8 mm
	Sans support 510,1 mm x 308,4 mm x 86,8 mm
Poids 2,9	kg
Angle d'inclinaison De -2 ° à 15 °
Conditions d'utilisation conditions	Température de fonctionnement Taux d'humidité de fonctionnement	De 0 °C à 40 °C ≤ 80 %
	Température de stockage Taux d'humidité de stockage	De -20 °C à 60 °C ≤ 85 %
Corps du support Fixé ( ), Non fixé (O)
Cordon d'alimentation	Fixation murale

Les spécifications produit affichées ci-dessus peuvent être modifiées sans avis préalable en cas de mise à jour des fonctions.

Le niveau de consommation d'énergie peut être différent en état de fonctionnement et le réglage du moniteur.

* La consommation d'énergie en mode commuté est mesurée selon l'essai du standard LGE (mode blanc à plein, résolution maximale).

** Le moniteur passe au Mode de Veille en quelques minutes (5 minutes au maximum).

			22MP58A	22MP58D	22MP58HQ	22MP58VQ
Entrée Sync.	Fréquence horizontale	De 30 kHz à 83 kHz (Automatique)	● ● ● ●
		De 30 kHz à 61 kHz (Automatique)
	Fréquence verticale	De 56 Hz à 75 Hz (D-SUB)	● ● ● ●
		De 56 Hz à 75 Hz (DVI-D)		●		●
		De 56 Hz à 75 Hz (HDMI)			●	●
	Format d'entrée	Sync. séparée	● ● ● ●
		Numérique		● ● ●
Hyrja e videos	Signal d'entrée	Connecteur D-SUB 15 broches	● ● ● ●
		Connecteur DVI-D (Numérique)		●		●
		Connecteur HDMI			●	●
	Format d'entrée	Analogique RVB (0,7 Vp-p/75 ohm)	● ● ● ●
		Numérique		● ● ●
Plug & Play DDC 2B(Analogique)			● ● ● ●
			DDC 2B(Numérique)		● ●
			DDC 2B(HDMI)			●

SPÉCIFICATIONS

24MP58D | 24MP58HQ | 24MP58VQ

Afficher Type d'écran Écran plat LCD à matrice active TFT		Revêtement anti-reflet
		Distance entre pixels 0,2745 mm x 0,2745 mm (distance entre les pixels)
Résolution Max 1920 x 1080		@ 60 Hz
		Recommander VESA 1920 x 1080 @ 60 Hz
Consommation électrique	Mode sous tension : 24,6 W Typ. (Condition de sortie d'usine)* Mode veille : ≤ 0,3 W ** Mode hors tension : ≤ 0,3 W
Alimentation 19 V 1,3 A	---
Adaptateur ca/cc	Type ADS-40SG-19-3 19025G, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19025GPG-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19025GPBR-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19025GPI-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19025GPCU-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19025GPB-2, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-25FSG-19 19025EPCU-1L, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type LCAP21, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26-A, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26-E, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26-I, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26-B, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP51, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type PA-1021-23, fabriqué par Lite-On Technology Corporation ou Type WA-24C19FS, fabriqué par Asian Power Devices Inc. ou Type WA-24C19FU, fabriqué par Asian Power Devices Inc. ou Type WA-24C19FK, fabriqué par Asian Power Devices Inc. ou Type WA-24C19FB, fabriqué par Asian Power Devices Inc. ou Type WA-24C19FN, fabriqué par Asian Power Devices Inc. ou Type DA-24B19, fabriqué par Asian Power Devices Inc.
	Rendement: 19 V --- 1,3 A
Dimensions (Largeur x Hauteur x Profondeur)	Avec support 550,5 mm x 419 mm x	186,8 mm
	Sans support 550,5 mm x 332,1 mm	x 85,5 mm
Poids 3,2 kg
Angle d'inclinaison De -2	° à 15 °
Conditions d'utilisation conditions	Température de fonctionnement Taux d'humidité de fonctionnement	De 0 °C à 40 °C ≤ 80 %
	Température de stockage Taux d'humidité de stockage	De -20 °C à 60 °C ≤ 85 %
Corps du support Fixé (	), Non fixé (O)
Cordon d'alimentation	Fixation murale

Les spécifications produit affichées ci-dessus peuvent être modifiées sans avis préalable en cas de mise à jour des fonctions.

Le niveau de consommation d'énergie peut être différent en état de fonctionnement et le réglage du moniteur.

* La consommation d'énergie en mode commuté est mesurée selon l'essai du standard LGE (mode blanc à plein, résolution maximale).
** Le moniteur passe au Mode de Veille en quelques minutes (5 minutes au maximum).

			24MP58D	24MP58HQ	24MP58VQ
Entrée Sync. Fréquence horizontale		De 30 kHz à 83 kHz (Automatique)	●●●
		De 30 kHz à 61 kHz (Automatique)
		Fréquence verticale	De 56 Hz à 75 Hz (D-SUB)	●●●
			De 56 Hz à 75 Hz (DVI-D)	●
			De 56 Hz à 75 Hz (HDMI)		●
		Format d'entrée Sync. séparée	●●●
			Numérique	●●●
Hyrja e videos Signal d'entrée Connecteur D-SUB 15 broches			●●●
			Connecteur DVI-D (Numérique)	●
			Connecteur HDMI		●
			Format d'entrée Analogique RVB (0,7 Vp-p/75 ohm)	●●●
			Numérique	●●●
Plug & Play DDC	2B(Analogique)		●●●
	DDC 2B(Numérique)		●●
	DDC 2B(HDMI)			●	●

SPÉCIFICATIONS

27MP58HQ 27MP58VQ

Afficher Type d'écran Écran plat LCD à matrice active TFT		Revêtement anti-reflet
		Distance entre pixels 0,3114 mm x 0,3114 mm (distance entre les pixels)
Résolution Max 1920 x 1080		@ 60 Hz
		Recommander VESA 1920 x 1080 @ 60 Hz
Consommation électrique	Mode sous tension : 29,3 W Typ. (Condition de sortie d'usine)* Mode veille : ≤ 0,3 W ** Mode hors tension : ≤ 0,3 W
Alimentation 19 V 1,6 A	---
Adaptateur ca/cc	Type ADS-40SG-19-3 19032G, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19032GPG-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19032GPBR-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19032GPI-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-40FSG-19 19032GPCU-1, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type ADS-32FSG-19 19032EPCU-1L, fabriqué par SHENZHEN HONOR ELECTRONIC ou Type LCAP21A, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26A-A, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26A-E, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26A-I, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP26A-B, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type LCAP51A, fabriqué par LIEN CHANG ELECTRONIC ENTERPRISE ou Type PA-1031-23, fabriqué par Lite-On Technology Corporation
	Rendement: 19 V --- 1,7 A
Dimensions (Largeur x Hauteur x Profondeur)	Avec support 634,1 mm x 469,5 mm x 204,7 mm
	Sans support 634,1 mm x 382,7 mm x 91,1 mm
Poids 4,3 kg
Angle d'inclinaison De -2	° à 15 °
Conditions d'utilisation conditions	Température de fonctionnement Taux d'humidité de fonctionnement	De 0 °C à 40 °C ≤ 80 %
	Température de stockage Taux d'humidité de stockage	De -20 °C à 60 °C ≤ 85 %
Corps du support Fixé (	), Non fixé (O)
Cordon d'alimentation	Fixation murale

Les spécifications produit affichées ci-dessus peuvent être modifiées sans avis préalable en cas de mise à jour des fonctions.

Le niveau de consommation d'énergie peut être différent en état de fonctionnement et le réglage du moniteur.

* La consommation d'énergie en mode commuté est mesurée selon l'essai du standard LGE (mode blanc à plein, résolution maximale).
** Le moniteur passe au Mode de Veille en quelques minutes (5 minutes au maximum).

			27MP58HQ	27MP58VQ
Entrée Sync. Fréquence horizontale		De 30 kHz à 83 kHz (Automatique)	●	●
		De 30 kHz à 61 kHz (Automatique)
		Fréquence verticale	De 56 Hz à 75 Hz (D-SUB)	●
			De 56 Hz à 75 Hz (DVI-D)
			De 56 Hz à 75 Hz (HDMI)	●
		Format d'entrée Sync. séparée	●	●
			Numérique	●
Hyrja e videos Signal d'entrée Connecteur D-SUB 15 broches			●	●
			Connecteur DVI-D (Numérique)
			Connecteur HDMI	●
			Format d'entrée Analogique RVB (0,7 Vp-p/75 ohm)	●	●
				Numérique	●
Plug & Play DDC	2B(Analogique)		●	●
	DDC 2B(Numérique)		●
	DDC 2B(HDMI)		●	●

Mode prédéfinis (Résolution)

mode de soutien de l'usine(mode préréglé)	Fréquence horizontale (kHz)	Fréquence verticale (Hz)	HDMI
480P 31,50 60 O
576P 31,25 50 O
720P 37,50 50 O
720P 45,00 60 O
1080P 56,25 50 O
1080P 67,50 60			OMode recommandé

Voyant

Mode Couleur voyant
Mode sous tension blanc
Mode veille clignotant Blanc
Mode hors tension	Désactivé

Lisez les consignes de sécurité avant d'utiliser le produit.

Le modèle et le numéro de série du produit se trouvent au dos et sur un côté du produit.

Enregistrez-les ci-dessous dans le cas où vous avez besoin du service.

MODÈLE
