MODE D'EMPLOI MultiSync EA305WMi NEC

Manuel de l'utilisateur

Informations sur l'enregistrement....Français-2

Conseils d'utilisation....Français-3

Consignes de sécurité et d'entretien....Français-3

Ergonomie....Français-4

Nettoyage de l'écran à cristaux liquides (LCD)....Français-4

Nettoyage du boîtier....Français-4

Sommaire ......Français-5

Démarrage rapide ....Français-6

Commandes....Français-11

Spécifications - EA275WMi ......Français-18

Spécifications - EA305WMi ......Français-19

Caractéristiques .......Français-20

Résolution des problèmes....Français-21

Utilisation de la fonction Zoom....Français-23

Utilisation de la fonction Luminosité auto....Français-25

ControlSync....Français-26

Connexion de plusieurs moniteurs via DisplayPort....Français-27

Procédure à suivre en cas d'absence d'image....Français-28

Écrans TCO Certified Edge 2.0....Français-29

Informations du fabricant sur le recyclage et l'énergie....Français-30

AVERTISSEMENT

POUR ÉVITER LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE OU À L'HUMIDITÉ. DE MÊME, N'UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D'AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES.

N'OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

ATTENTION

ATTENTION : POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, VÉRIFIEZ QUE LE CORDON D'ALIMENTATION EST BIEN DÉBRANCHÉ DE LA PRISE MURALE. POUR SUPPRIMER TOUTE ALIMENTATION DE L'APPAREIL, DÉCONNECTEZ LE CORDON D'ALIMENTATION DE LA PRISE SECTEUR. NE PAS ENLEVER LE COUVERCLE (OU L'ARRIÈRE). VOUS NE POUVEZ RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole prévient l'utilisateur qu'une tension non isolée dans l'appareil peut être suffi sante pour provoquer une électrocution. Il est donc dangereux d'établir le moindre contact avec une pièce située à l'intérieur de cet appareil.

Ce symbole prévient l'utilisateur que des documents importants sur l'utilisation et le dépannage de cet appareil sont fournis avec celui-ci. Ils doivent donc être lus attentivement pour éviter tout problème.

ATTENTION : Utilisez le câble d'alimentation fourni avec le moniteur comme indiqué dans le tableau ci-dessous. Si le cordon d'alimentation n'a pas été livré avec cet équipement, veuillez contacter votre fournisseur. Dans tous les autres cas, utilisez un cordon d'alimentation conforme aux normes de sécurité et à la tension en vigueur dans votre pays.

Type de prise Amérique du Nord Europe continentale Royaume-Uni Chine Japon
Forme de prise
Région	Etats-Unis/Canada	Europe (sauf Royaume-Uni)	Royaume-Uni Chine Japon
Tension	120* 230 230 220 100

*Pour utiliser le moniteur avec son alimentation 125-240 V CA, employez un cordon d'alimentation qui correspond à la tension d'alimentation de la prise de courant alternatif utilisée.

REMARQUE : la maintenance de ce produit peut s'effectuer uniquement dans le pays d'achat.

Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation.

ErgoDesign est une marque déposée de NEC Display Solutions, Ltd. en Autriche, au Benelux, au Danemark, en France, en Allemagne, en Italie, en Norvège, en Espagne, en Suède et au Royaume-Uni.

ENERGY STAR est une marque commerciale déposée aux États-Unis.

Tous les autres noms de marques et de produits sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs.

En tant que partenaire d'ENERGY STAR ^® , NEC Display Solutions of America, Inc. a déterminé que ce produit se conforme aux directives d'ENERGY STAR sur l'efficacité énergétique. L'emblème ENERGY STAR n'a pas valeur d'engagement d'EPA sur un produit ou un service.

DisplayPort et le logo DisplayPort sont des marques commerciales appartenant à la Video Electronics Standards Association, aux États-Unis et dans d'autres pays.

HDCP (High-bandwidth Digital Content Protection, Protection des contenus numériques haute définition) :

le procédé HDCP permet d'empêcher la copie non autorisée de données vidéo transmises via un signal numérique. Si vous ne parvenez pas à afficher du contenu via un signal numérique, ceci ne signifie pas nécessairement que l'écran ne fonctionne pas correctement. Lorsque le procédé HDCP est employé, il est possible que du contenu soit protégé et qu'il ne s'affiche pas, conformément aux réglementations liées.

HDMI®

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

• Ce produit a été conçu pour être utilisé principalement en tant que matériel technique d'information dans un bureau ou à domicile.
• Il doit être connecté à un ordinateur et n'est pas prévu pour l'affichage des signaux de télédiffusion.

Français-1

Informations de la FCC

1. Utiliser les câbles spécifi és joints avec le moniteur MultiSync EA275WMi (L273QL)/MultiSync EA305WMi (L303QW) pour ne pas interférer avec la réception radio ou télévision.

(1) Le cordon d'alimentation utilisé doit être agréé et en conformité avec les normes de sécurité des États-Unis et il doit respecter les conditions suivantes.

Cordon d'alimentationForme de la prise

Sans blindage à trois conducteursÉtats-Unis

(2) Veuillez utiliser le câble de signal vidéo blindé fourni.

L'utilisation d'autres types de câbles et adaptateurs peut provoquer des interférences avec la réception radio et télévision.

1. Cet équipement a été testé et déclaré conforme aux normes relatives au matériel informatique de la classe B, définies dans l'Article 15 des règlements de la FCC. Ces normes sont destinées à assurer une protection suffi sante contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère et utilise des fréquences radio qui, en cas d'installation et d'utilisation incorrectes, peuvent être à l'origine d'interférences nuisibles aux communications radio. Cependant, il n'est pas garanti que des interférences n'interviennent pas dans une installation particulière. Si cet équipement génère des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'appareil, l'utilisateur est invité à essayer de résoudre le problème de l'une des manières suivantes :

2. Réorienter ou déplacer l'antenne de réception.

3. Augmenter la distance entre l'équipement et le récepteur.
4. Brancher l'équipement à une prise d'un circuit différent de celui auquel le récepteur est connecté.

- Consulter votre revendeur ou un technicien expérimenté en radio/télévision.

Si nécessaire, l'utilisateur doit contacter le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de plus amples informations. L'utilisateur peut profi ter du livret suivant, préparé par la Commission fédérale des communications : « Comment identifi er et résoudre les problèmes d'interférences radio-TV. » Ce livret est disponible au bureau des publications du gouvernement américain, Washington, D.C., 20402, N° d'article 004-000-00345-4.

Déclaration de conformité

Cet appareil est conforme à la partie 15 du règlement FCC. Le fonctionnement est soumis aux deux conditions suivantes. (1) Cet appareil ne peut pas provoquer d'interférence nuisible, et (2) cet appareil doit accepter toute interférence reçue y compris du type pouvant créer un fonctionnement indésirable.

Partie responsable pour les Etats-Unis : NEC Display Solutions of America, Inc. Adresse : 500 Park Boulevard, Suite 1100

Itasca, Illinois 60143 Tél. N° : [phone]

Type de produit :

Moniteur d'affi chage

Classifi cation de l'équipement :

Périphérique de classe B

Modèles :

MultiSync EA275WMi (L273QL)

MultiSync EA305WMi (L303QW)

Par le présent document, nous déclarons que l'équipement indiqué ci-dessus est conforme aux normes techniques décrites dans les règlements de la FCC.

Consignes de sécurité et d'entretien

POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ RESPECTER LES INDICATIONS SUIVANTES SUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR MULTISYNC :

• N'OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l'utilisateur et l'ouverture ou la dépose des capots peut vous exposer à des risques de décharges électriques ou autres. Confi ez toutes les interventions de dépannage à un personnel technique qualifié.
• Ne renversez pas de liquides dans le moniteur et ne l'utilisez pas près d'une source d'eau.
• N'introduisez pas d'objets de quelque nature que ce soit dans les fentes du boîtier car ces objets pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l'appareil.
• Ne placez pas d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut occasionner une décharge électrique ou un incendie.
• Ne placez pas cet appareil sur un chariot, un support ou une table inclinés ou instables, car en cas de chute, le moniteur peut être sérieusement endommagé.
• Le cordon d'alimentation utilisé doit être agréé et en conformité avec les normes de sécurité de votre pays. (Le type H05VV-F 3G 0,75 mm² doit être utilisé en Europe).
• Au Royaume Uni, utilisez avec ce moniteur un cordon d'alimentation approuvé BS avec une prise moulée équipée d'un fusible noir (5A).
• Ne placez aucun objet sur le moniteur et ne l'utilisez pas en extérieur.
• Ne pliez pas le cordon d'alimentation.
• N'utilisez pas votre moniteur dans des endroits à hautes températures, humides, poussiéreux ou huileux.
• N'obstruez pas les aérations du moniteur.
• Les vibrations sont susceptibles d'endommager le rétroéclairage. Évitez toute installation à un endroit où le moniteur est exposé à des vibrations continues.
• Si le moniteur est cassé ou si du verre est brisé, ne touchez pas le cristal liquide, et manipulez le moniteur avec précaution.
• Pour éviter que le moniteur LCD ne tombe suite à un séisme ou à un autre choc et ne soit endommagé, assurez-vous que vous l'installez à un emplacement stable et que vous avez pris les mesures nécessaires pour éviter sa chute.

Eteignez immédiatement le moniteur, débranchez-le de la prise murale et déplacez-le à un emplacement sûr. Contactez ensuite un personnel technique qualifié dans les cas suivants. Si le moniteur est utilisé dans ces conditions, il peut tomber ou causer des risques d'incendie et de choc électrique :

- Si le moniteur ne fonctionne pas normalement tout en étant utilisé conformément aux directives d'utilisation.

• Si le support du moniteur est fi ssuré ou écaillé.
• Si le moniteur est instable.
• Si une odeur inhabituelle provient du moniteur.
• Si le cordon d'alimentation ou la prise sont endommagés.
• Si du liquide a été renversé ou si des objets sont tombés à l'intérieur du moniteur.
• Si le moniteur a été exposé à la pluie ou à de l'eau.
• Si le moniteur est tombé ou si le boîtier est endommagé.

ATTENTION

• Prévoyez une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. N'obstruez pas les ouvertures de ventilation et ne placez pas le moniteur près d'un radiateur ou d'une autre source de chaleur. Ne posez rien sur le moniteur.
• La prise du cordon d'alimentation est le moyen principal par lequel on doit débrancher le système de l'alimentation électrique. Le moniteur doit être installé à proximité d'une prise de courant facilement accessible.
• Manipulez le moniteur avec soin lors de son transport. Conservez l'emballage pour le transport.
• Ne touchez pas la surface de l'écran LCD lorsque vous transportez, montez ou installez le moniteur. En exerçant une pression sur l'écran LCD, vous pouvez l'endommager sérieusement.

Persistence de l'image : La persistance de l'image se manifeste lorsqu'une image résiduelle ou « fantôme » d'une image précédemment affichée reste visible sur l'écran. Contrairement aux moniteurs à tube cathodique, la persistance de l'image sur les moniteurs LCD n'est pas permanente, mais l'on doit éviter d'afficher des images fixes pendant une longue période de temps.

Pour remédier à la persistance de l'image, mettez le moniteur hors tension pendant une durée égale à celle de l'affichage de l'image précédemment affichée. Par exemple, si une image est restée affichée sur l'écran pendant une heure et qu'il reste une image résiduelle, le moniteur doit être mis hors tension pendant une heure pour effacer l'image.

REMARQUE : Comme pour tous les équipements d'affichage personnels, NEC DISPLAY SOLUTIONS recommande d'utiliser à intervalles réguliers un économiseur d'écran animé chaque fois que l'écran est en veille, ou d'éteindre le moniteur lorsqu'il n'est pas utilisé.

UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. APPLIQUEZ CE QUI SUIT POUR POSITIONNER LE MONITEUR :

• Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes.
• Réglez la hauteur du moniteur pour que le haut de l'écran soit au niveau ou légèrement au-dessous du niveau des yeux. Vos yeux doivent pointer légèrement vers le bas pour regarder le milieu de l'écran.
• Positionnez le moniteur au minimum à 40 cm et au maximum à 70 cm de vos yeux. 50 cm est la distance optimale.
• Reposez vos yeux régulièrement en regardant un objet situé à au moins 6 mètres. Clignez souvent des yeux.
• Placez le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les refl ets et l'éblouissement. Réglez l'inclinaison du moniteur pour que l'éclairage du plafond ne se refl ète pas sur l'écran.

- Si une lumière réfl échie rend la vision de l'écran diffi cile, utilisez un fi ltre antirefl ets.

- Nettoyez le moniteur LCD avec un chiffon sans peluches et non abrasif. N'utilisez pas de solution de nettoyage ou de nettoyant pour vitres !

- Réglez les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité.

- Utilisez un support de documents placé près de l'écran.

- Placez directement devant vous ce que vous regardez le plus souvent (l'écran ou les documents de référence) pour minimiser les mouvements de la tête lorsque vous tapez.

- Évitez d'afficher des motifs fixes sur l'écran pendant de longues périodes pour éviter la rémanence (persistence de l'image).

- Consultez régulièrement un ophtalmologiste.

Pour obtenir l'ergonomie maximale, nous recommandons ce qui suit :

• Pour éviter la fatigue des yeux, réglez la luminosité sur une valeur modérée. Placez une feuille de papier blanche à côté de l'écran LCD pour vérifi er la luminance.
• Ne placez pas la commande de contraste sur son réglage maximum.
• Utilisez les commandes de taille et de position préprogrammées avec des signaux standard.
• Utilisez le réglage couleur préprogrammé.
• Utilisez des signaux non entrelacés avec une fréquence de rafraîchissement vertical de 60 Hz.
• N'utilisez pas du bleu primaire sur un fond sombre car cela rend la lecture difficile et peut occasionner une fatigue oculaire par un contraste insuffi sant.

Nettoyage de l'écran à cristaux liquides (LCD)

• Essuyez l'écran LCD avec précaution à l'aide d'un chiffon doux lorsque cela est nécessaire.
• Ne frottez pas l'écran LCD avec une matière rugueuse.
• N'exercez aucune pression sur l'écran LCD.
• N'utilisez pas de nettoyant à base d'alcool sous peine d'endommager ou de décolorer la surface LCD.

Nettoyage du boîtier

• Débranchez le système d'alimentation électrique.
• Essuyez délicatement le boîtier avec un chiffon doux.

- Pour nettoyer le boîtier, imbibez le chiffon avec un détergent neutre et de l'eau, essuyez le boîtier et séchez avec un chiffon sec.

REMARQUE : la surface du boîtier contient de nombreuses matières plastiques. N'utilisez PAS de benzène, diluant, détergent alcalin, détergent à base d'alcool, nettoyant pour vitres, cire, vernis, lessive ou insecticide. Ne posez pas de matières en caoutchouc ou en vinyle sur le boîtier pendant de longues périodes. Ces types de liquides et de tissus peuvent abîmer, fi ssurer ou écailler la peinture.

Pour obtenir des informations détaillées sur la configuration d'un environnement de travail sain, envoyez un courrier à American National Standard for Human Factors Engineering of Computer Workstations - ANSI/HFES 100-2007 - The Human Factors Society, Inc. P.O. Box 1369, Santa Monica, California 90406, États-Unis.

Sommaire

La boîte* de votre nouveau moniteur NEC doit contenir les éléments suivants :

• Moniteur MultiSync avec support ajustable en inclinaison/pivotement/rotation/hauteur
  • Cordon d'alimentation*
• Câble de signal vidéo (câble DVI-D vers DVI-D)* 2, *3
• Câble de signal vidéo (Câble DisplayPort)
• Câble USB 3.0
• Câble ControlSync (micro prise stéréo ø 2,5)
  • Manuel d'installation.

* N'oubliez pas de conserver la boîte et le matériel d'emballage d'origine pour le cas où vous seriez amené à transporter ou expédier le moniteur.
*1 Le type et le nombre de cordons d'alimentation inclus dépendent de l'endroit où le moniteur LCD est expédié. Lorsque plusieurs cordons d'alimentation sont inclus, utilisez celui conforme aux normes de sécurité et à la tension en vigueur dans votre pays.
*2 Câble DVI double liaison.
*3 Le type et le nombre de cordons inclus dépendent de l'endroit où le moniteur LCD est expédié.

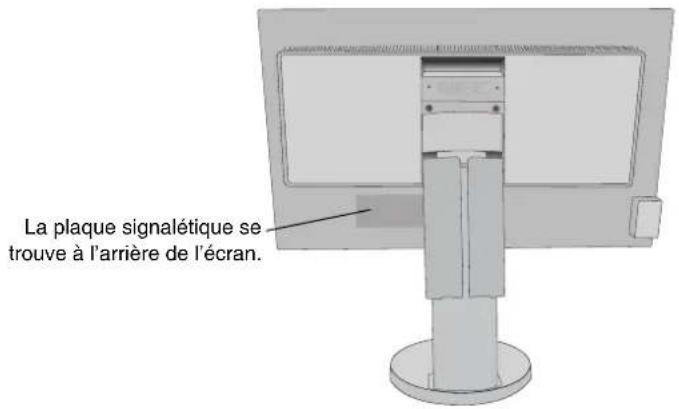

Le nom du modèle est indiqué sur l'étiquette.

Démarrage rapide

Pour connecter le moniteur LCD à votre système, suivez ces instructions :

REMARQUE : lisez les « Conseils d'utilisation » (page 3) avant l'installation.

1. Éteignez votre ordinateur.

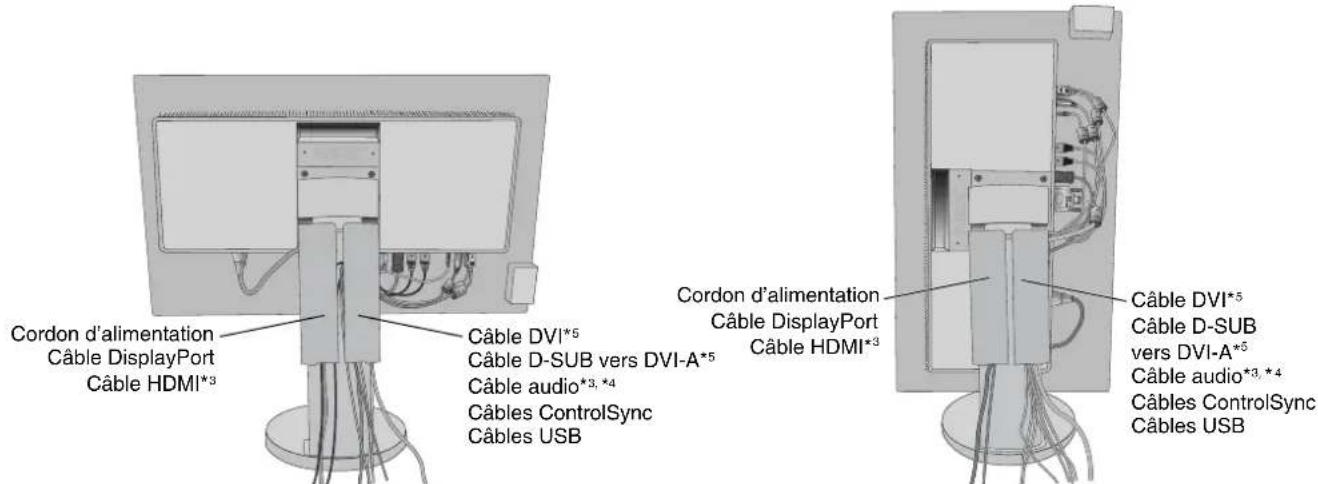

2. Pour un PC avec une sortie DisplayPort : Branchez le câble DisplayPort au connecteur de la carte graphique de votre système (Figure A.1).

Pour un PC ou un Mac équipé d'une sortie numérique DVI : Branchez le câble signal DVI au connecteur de la carte graphique de votre système (Figure A.2). Serrez toutes les vis.

Pour un PC équipé d'une sortie HDMI : Raccordez le câble HDMI au connecteur de la carte graphique de votre système (Figure A.3).

Pour un PC équipé d'une sortie analogique : Branchez un câble vidéo mini D-SUB à 15 broches sur le connecteur de la carte graphique de votre ordinateur (Figure A.4).

Mac avec sortie Thunderbolt : Connectez un adaptateur Mini DisplayPort vers DisplayPort (non fourni) à l'ordinateur, puis reliez le câble DisplayPort inclus à ce même adaptateur, ainsi qu'à l'écran (Figure A.5).

REMARQUE : 1. Lors du retrait du câble du port d'affichage, appuyez sur le bouton du haut pour déverrouiller.

1. Utilisez un câble HDMI haute vitesse portant le logo HDMI.
2. Utilisez un câble DisplayPort certifi é.
3. Il est possible que certains câbles à 15 broches D-SUB vers DVI-A ne permettent pas d'obtenir une image nette. Reportez-vous à la section « Absence d'image », à la page 21.

*1 Le type et le nombre de cordons inclus dépendent de l'endroit où le moniteur LCD est expédié.

1. Placez les mains de chaque côté du moniteur pour incliner l'écran LCD de 30 degrés et le placer sur la position la plus haute.
2. Branchez tous les câbles aux prises appropriées (Figure C.1). À l'aide du câble USB, branchez la prise de type B au port montant USB situé sur le côté arrière droit du moniteur et la prise de type A au port descendant de l'ordinateur (Figure C.1a). Si vous utilisez le cordon d'un appareil USB, branchez-le au port descendant du moniteur.

REMARQUE : une mauvaise connexion des câbles risque de provoquer une panne, d'endommager des composants, de nuire à la qualité d'affi chage du module LCD ou encore de réduire la durée de vie du module.

REMARQUE : utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible.

Figure C.1a
Figure C.1

*1: Voir page 26.
*2: Voir page 27.

1. Pour que les câbles restent bien organisés, disposez-les dans le cache-câbles intégré au support. Placez les câbles dans les crochets fermement et à une distance égale (Figure C.2 et Figure C.3).

REMARQUE : vous ne pouvez pas retirer le cache-câble.
6. Vérifi ez que vous pouvez toujours pivoter, lever et baisser l'écran du moniteur après l'installation des câbles.

*3: Câble non inclus.
*4: Mini prise stéréo ø 3,5.
*5 : Le type et le nombre de cordons inclus dépendent de l'endroit où le moniteur LCD est expédié.

1. Connectez une extrémité du cordon d'alimentation à la prise CA à l'arrière du moniteur et l'autre à la prise de courant.

REMARQUE : reportez-vous à la section Attention de ce manuel pour le choix d'un cordon d'alimentation CA adapté.

1. Allumez l'ordinateur et le moniteur en appuyant sur la touche d'alimentation située sur la face avant (Figure E.1).

2. Le réglage automatique sans intervention applique automatiquement au moniteur les paramètres optimaux lors de la confi guration initiale. Pour des réglages supplémentaires, utilisez les commandes OSD suivantes :

3. CONTRASTE AUTO. (entrée analogique seulement)

4. RÉGLAGE AUTO. (entrée analogique uniquement)

Reportez-vous à la section Commandes de ce manuel de l'utilisateur pour une description complète de ces commandes OSD.

REMARQUE : si vous rencontrez des problèmes, veuillez vous reporter à la section Dépannage de ce manuel.

Figure E.1

Élévation et abaissement de l'écran du moniteur

Le moniteur peut être levé ou abaissé en mode portrait ou paysage.

Pour élever ou abaisser l'écran, placez une main de chaque côté du moniteur et élevez ou abaissez ce dernier à la hauteur qui vous convient (Figure RL.1).

REMARQUE : manipulez l'écran avec précaution lorsque vous l'élevez ou l'abaissez.

Avant de tourner l'écran, déconnectez le câble d'alimentation et tous les câbles, puis l'écran doit être levé au niveau maximum et incliné afi n d'éviter tout choc contre le bureau ou de pincer vos doigts.

Pour élever l'écran, placez une main de chaque côté du moniteur et élevez ce dernier jusqu'à la hauteur maximum (Figure RL.1). Pour faire tourner l'écran, placez une main de chaque côté du moniteur et faites tourner ce dernier dans le sens des aiguilles d'une montre de la position paysage à la position portrait ou dans le sens inverse de la position portrait à la position paysage (Figure R.1).

Inclinaison et pivotement

Tenez le haut et le bas de l'écran du moniteur et ajustez manuellement l'inclinaison et le pivotement souhaités (Figure TS.1).

REMARQUE : manipulez l'écran avec précaution lorsque vous l'inclinez.

Installation du bras fl exible

Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible.

Pour préparer le moniteur en vue d'un autre montage :

• Suivez les instructions du fabricant pour le montage de l'écran.
  • Pour répondre aux exigences de sécurité, le support de montage doit pouvoir soutenir le poids du moniteur et être certifié UL.

Comment retirer le support du moniteur à des fi ns de montage

Pour préparer le moniteur en vue d'un autre montage :

1. Déconnectez tous les câbles.
2. Placez une main de chaque côté du moniteur et levez ce dernier jusqu'à la position la plus haute.
3. Placez le moniteur face vers le bas sur une surface non abrasive (Figure S.1).

REMARQUE : manipulez avec soin lorsque le moniteur est orienté vers le bas.

1. Retirez tout d'abord les 2 vis inférieures : Déplacez le support vers la gauche et la droite pour retirer les 2 vis inférieures (Figure S.2, S.3).
2. Retirez les 2 vis supérieures.

REMARQUE : pour éviter que le support ne tombe, maintenez-le avec les mains lorsque vous retirez les vis.

1. Retirez le support (Figure S.4).
2. Le moniteur est maintenant prêt pour un montage différent.
3. Connectez les câbles à l'arrière du moniteur.

REMARQUE : manipulez avec soin, en retirant le support du moniteur.

1. Inversez cette procédure pour fixer à nouveau le support.

REMARQUE : au moment de fixer à nouveau le support, faites attention à ce que la marque indiquant le côté supérieur (TOP SIDE) se trouve au niveau de la partie supérieure du moniteur.

Figure S.1

Montage du bras fl exible

Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible.

1. Suivez les instructions de la partie Comment retirer le support du moniteur pour retirer le support.
2. Utilisez les 4 vis retirées du support pour fixer le bras au moniteur (Figure F.1).

Attention : Utilisez UNIQUEMENT les 4 vis fournies pour éviter d'endommager le moniteur et le support. Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS).

REMARQUE : Serrez toutes les vis (force de vissage recommandée : 98 - 137N•cm).

Poids de l'assemblage du LCD : 5,8 kg (EA275WMi) 7,8 kg (EA305WMi)

Figure F.1

Trous VESA supplémentaires pour baisser la partie supérieure du moniteur

Les 4 trous VESA supplémentaires permettent aux utilisateurs de régler la partie supérieure du moniteur à une hauteur inférieure à celle qui est possible avec la configuration d'origine du support du moniteur. Il est possible de fixer le support du moniteur à une position inférieure en insérant les 4 vis dans les trous VESA.

REMARQUE : 1. La fonction d'inclinaison du moniteur peut ne pas fonctionner correctement lorsque celui-ci est fixé aux trous VESA pour la position plus basse.

1. La fonction de pivotement du moniteur ne doit pas être utilisée lorsque celui-ci est fixé aux trous VESA pour la position plus basse.

Les touches de commande OSD (On-screen Display - Affi chage à l'écran) sur la face avant du moniteur fonctionnent comme suit :

Pour accéder au menu OSD, appuyez sur l'une des touches de commande. Pour changer l'entrée du signal, appuyez sur la touche SELECT (SÉLECT).

REMARQUE : Quittez le menu OSD pour changer l'entrée du signal.

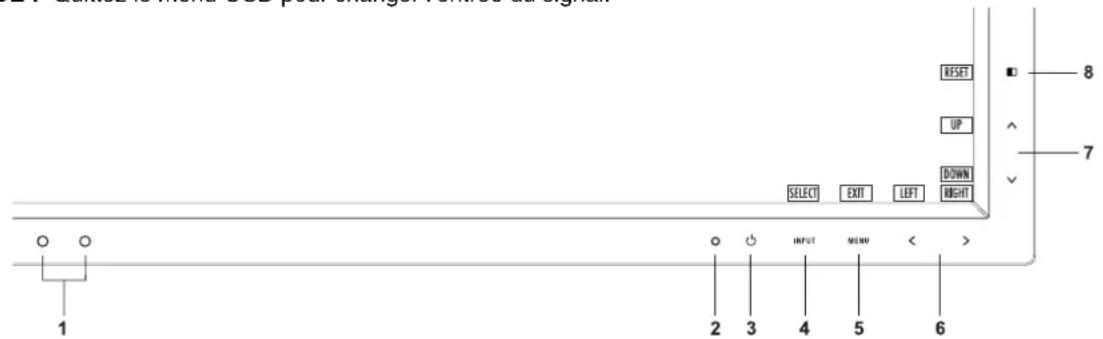

1 Capteur de lumière ambiante Détecteur de présence	Détecte le niveau de lumière ambiante et la présence d'un utilisateur, permettant ainsi au moniteur d'ajuster différents paramètres pour un affi chage plus agréable à l'œil. Ne placez rien sur ce capteur.
2 Voyant d'alimentation Indique que le moniteur est sous ou hors tension.
3 Alimentation Allume ou éteint le moniteur.
4 INPUT/SELECT (ENTRÉE/SÉLECT)	Permet d'accéder au menu OSD. Permet d'ouvrir les sous-menus OSD.Hors du menu OSD, permet de modifi er la source d'entrée.
5 MENU/EXIT (MENU/QUITTER)	Accède au menu OSD. Quitte le sous-menu OSD. Quitte le menu OSD.
6 GAUCHE/DROITE Permet de naviguer vers la gauche ou vers la droite dans le menu OSD.Vous pouvez régler directement la LUMINOSITE lorsque le menu OSD est désactivé*1.
7 HAUT/BAS Permet de naviguer vers le haut ou vers le bas dans le menu OSD.Vous pouvez régler directement le VOLUME lorsque le menu OSD est désactivé*1.
8 ☐ /RESET (REINIT) Réinitialise les commandes OSD sur les réglages d'usine.Active la fonction Réglage auto si vous maintenez le bouton enfoncé pendant 3 secondes pendant que le menu OSD est éteint (entrée analogique uniquement)*1.Permet de sélectionner l'option IMAGE MULTI lorsque le menu OSD est désactivé*1, *2.

*1 Lorsque la fonction de TOUCHE DE RACCOURCI est ARRET, cette fonction est désactivée.
*2 Menu IMAGE MULTI.

Utilisez la touche GAUCHE/DROITE pour sélectionner un écran prioritaire (réglable) au niveau de l'écran divisé. Lorsque l'option IMAGE MULTI est défi nie sur ARRET, un écran unique s'affi che.

LUMINOSITE

Règle la luminosité globale de l'image et du fond de l'écran.

Si le ECO MODE est défi ni sur 1 ou 2, une barre de BILAN CARBONE s'affi che.

CONTRASTE

Règle la luminosité globale de l'image et du fond de l'écran au niveau du signal d'entrée.

ECO MODE

Réduit la consommation d'énergie en diminuant le niveau de luminosité.

ARRET : Aucune fonction.

1 (CONSOMMATION ELECTRIQUE REDUITE DE 15 %) : Définit la plage variable de la luminosité de 0 % à 70 %.
Ce paramètre peut régler la luminosité sur une plage où l'alimentation est réduite de 15 % par rapport au paramètre de luminosité maximum.
2 (CONSOMMATION ELECTRIQUE REDUITE DE 40 %) : Définit la plage variable de la luminosité de 0 % à 30 %.
Ce paramètre peut régler la luminosité sur une plage où l'alimentation est réduite de 40 % par rapport au paramètre de luminosité maximum.
Lorsque cette fonction est ACTIVEE, une barre de BILAN CARBONE s'affi che à côté de la barre de réglage de la luminosité.

REMARQUE : Cette fonction est désactivée lorsque le DV MODE est défini sur DYNAMIQUE.

Cette fonction est désactivée lorsque le système de contrôle des couleurs est défi ni sur DICOM SIM.

Cette fonction est désactivée lorsque l'option IMAGE MULTI est défini nie sur GAUCHE ou DROITE.

LUMINOSITE AUTO.

ARRET : Aucune fonction.

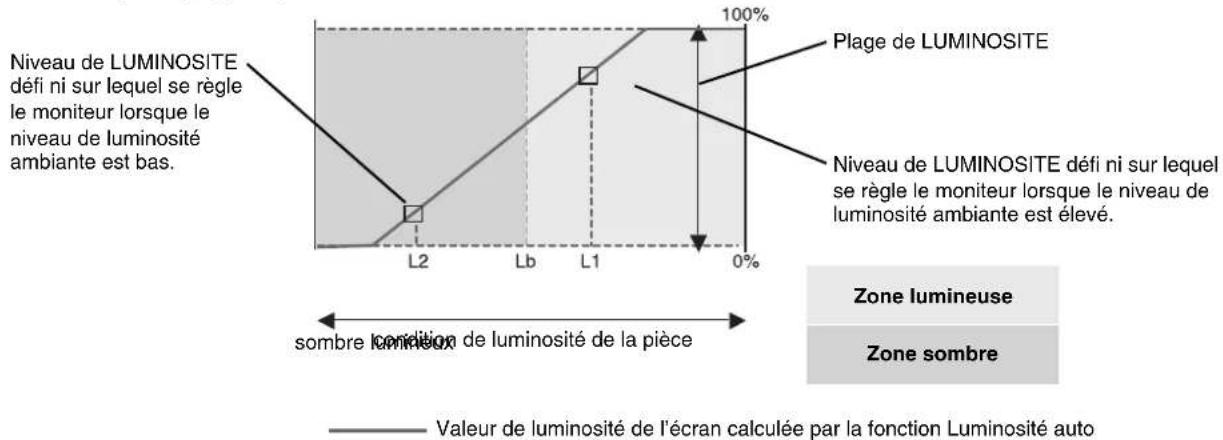

1 (LUMIÈRE AMBIANTE) : Ajuste automatiquement la luminosité sur le paramètre optimal en détectant le niveau de luminosité de l'environnement ^*1 .
*1 : Pour des informations à propos de la « Luminosité auto », veuillez vous reporter à la page 25.
2 (CONTENU BLANC) : Ajuste automatiquement la luminosité sur le paramètre optimal en fonction de la zone blanche d'affi chage.
Le capteur de luminosité ambiante (ou capteur de lumière ambiante) n'est associé à aucune fonction.
3 (AMBIANCE + CONTENU) : Permet d'adopter automatiquement le meilleur niveau de luminosité, en fonction de la zone blanche d'affi chage et du niveau de luminosité de l'environnement, détecté par le capteur de lumière ambiante.

REMARQUE : Cette fonction est désactivée lorsque le DV MODE est défini sur DYNAMIQUE.

Cette fonction est désactivée lorsque le système de contrôle des couleurs est défi ni sur DICOM SIM.

Cette fonction est désactivée lorsque l'option IMAGE MULTI est définiie sur GAUCHE ou DROITE.

NIVEAU DE NOIR

Règle le niveau de noir.

REGLAGE MODE EXTINCTION

L'IPM permet au moniteur de passer en mode d'économie d'énergie après une période d'inactivité.

Le MODE EXTINCTION offre deux réglages :

STANDARD : Le moniteur passe automatiquement en mode d'économie d'énergie dès que le signal d'entrée est perdu.

CAPTEUR : Le moniteur passe automatiquement en mode d'économie d'énergie lorsque la lumière environnante passe en dessous du niveau établi par l'utilisateur. Le niveau peut être réglé dans le paramètre du capteur MODE EXTINCTION.

Lorsque le moniteur est en mode d'économie d'énergie, le voyant situé sur la façade du moniteur devient bleu. Pour repasser en mode normal lorsque le moniteur est en mode d'économie d'énergie, appuyez sur n'importe quelle touche frontale, excepté la touche d'alimentation et la touche INPUT (ENTRÉE).

Lorsque la lumière environnante atteint à nouveau un niveau normal, le moniteur repasse automatiquement en mode normal.

REGLAGE CAPTEUR (REGLAGE MODE EXTINCTION)

Permet de régler le niveau de seuil du capteur de lumière ambiante selon le niveau d'obscurité détecté, ainsi que d'affi cher les résultats actuels liés au capteur.

DEBUT (REGLAGE MODE EXTINCTION)

Permet de régler le temps d'attente applicable au basculement dans un mode de consommation d'énergie plus faible, lorsque le capteur de lumière ambiante détecte de l'obscurité.

CAPTEUR DE PRESENCE

Le capteur à l'avant du moniteur détecte le mouvement d'une personne à l'aide de la fonction CAPTEUR DE PRESENCE. Le CAPTEUR DE PRESENCE offre trois réglages :

ARRET : Aucune détection de présence.

1 (ATTENTE) : Après qu'il soit détecté qu'il n'y a personne après une période de temps, le moniteur passe en mode de luminosité faible automatiquement pour réduire la consommation d'énergie. Lorsqu'une personne s'approche du moniteur de nouveau, celui-ci revient automatiquement en mode normal. La fonction DEBUT règle le temps d'attente pour réagir.
2 (MODE VEILLE) : Si aucune personne n'est détectée, le moniteur passe automatiquement en mode d'économie d'énergie pour réduire la consommation. Lorsqu'une personne s'approche du moniteur, celui-ci sort du mode d'économie d'énergie.

REGLAGES CAPTEUR (CAPTEUR DE PRESENCE)

Règle le niveau de seuil de la détection de présence.

Lorsque l'icône humaine se situe à droite de la barre de couleur blanche ou de la vague de couleur rouge, aucune personne n'est détectée.

REMARQUE : Une fois le menu OSD fermé, le détecteur de présence commence à fonctionner.

DEBUT (CAPTEUR DE PRESENCE)

Règle le temps d'attente pour entrer en mode de luminosité faible ou en mode d'économie d'énergie lorsque le détecteur de présence ne détecte aucune présence.

DV MODE

Le Mode Visuel Dynamique vous permet de sélectionner un des paramètres suivants :

STANDARD : Paramètre par défaut.

TEXTE : Paramètre qui rend les lettres et lignes nettes ; adapté au traitement Word et aux feuilles de calcul de base.

FILM : Paramètre qui amplifi e les tons sombres ; adapté aux fi lms.

JEUX : Paramètre qui amplifie les tons pleins ; adapté aux jeux qui utilisent des images vivantes et colorées.

PHOTO : Paramètre qui optimise le contraste ; adapté aux images fi xes.

DYNAMIQUE : Paramètre qui règle la luminosité en détectant les zones noires de l'écran et en les optimisant.

REMARQUE: Cette fonction est désactivée lorsque le Système de contrôle des couleurs est défini sur DICOM SIM.

ÉCRAN

REGLAGE AUTO (entrée analogique uniquement)

Règle automatiquement la position de l'image, la dimension horizontale et la fi nesse.

CONTRASTE AUTO (entrée analogique uniquement)

Règle l'image affi chée pour des entrées vidéo non standard.

GAUCHE/DROITE

Contrôle la position horizontale de l'image dans la zone d'affi chage du LCD.

BAS/HAUT

Contrôle la position verticale de l'image dans la zone d'affi chage du LCD.

HAUTEUR (entrée analogique uniquement)

Règle la largeur par l'augmentation ou la diminution de ce paramètre.

Si la fonction REGLAGE AUTO. ne vous donne pas un paramétrage satisfaisant de l'image, il est possible de procéder à une mise au point supplémentaire à l'aide de la fonction HAUTEUR (molette). Pour cela, on peut utiliser un test du motif de moirage. Cette fonction peut modifi er la largeur de l'image. Utilisez la touche GAUCHE/DROITE pour centrer l'image sur l'écran. Une hauteur mal étalonnée donne un résultat semblable à celui du dessin de gauche. L'image doit être homogène.

FINESSE (entrée analogique uniquement)

Améliore le point, la clarté et la stabilité de l'image par augmentation ou diminution de ce paramètre.

Si la fonction « Réglage auto » et la fonction « Hauteur » ne vous donnent pas un paramétrage satisfaisant de l'image, il est possible de procéder à une mise au point de la fi nesse à l'aide de la fonction « Finesse ».

Pour cela, on peut utiliser un test du motif de moirage. Une fi nesse mal étalonnée donne un résultat semblable à celui du dessin de gauche. L'image doit être homogène.

RESOLUTION D'ENTREE (entrée analogique uniquement)

Sélectionne une des paires de résolutions suivantes comme priorité du signalé d'entrée :

1360 x 768 ou 1280 x 768 ou 1024 x 768 (résolution verticale 768),

1600 x 900 ou 1280 x 960 (fréquence horizontale 60 kHz),

1680 x 1050 ou 1400 x 1050 (résolution verticale 1050).

RESOLUTION H. (Entrée numérique uniquement)

Règle la taille horizontale par l'augmentation ou la diminution de la résolution.

Appuyez sur le bouton « DROITE » pour réduire la largeur de l'image à l'écran.

Appuyez sur le bouton « GAUCHE » pour agrandir la largeur de l'image à l'écran.

REMARQUE : Si cette fonction ne fonctionne pas, réduisez le niveau RESOLUTION H.

RESOLUTION V. (Entrée numérique uniquement)

Règle la taille verticale par l'augmentation ou la diminution de la résolution.

Appuyez sur le bouton « DROITE » pour réduire la hauteur de l'image à l'écran.

Appuyez sur le bouton « GAUCHE » pour agrandir la hauteur de l'image à l'écran.

REMARQUE : Si cette fonction ne fonctionne pas, réduisez le niveau RESOLUTION V.

NIVEAU VIDEO (entrée HDMI uniquement)

NORMAL : pour le paramétrage de l'ordinateur. Affiche tous les signaux d'entrée des étapes 0-255.

ETEND. : pour le paramétrage de l'équipement audiovisuel. Étend les signaux d'entrée des étapes 16-235 aux étapes 0-255.

SUR-BALAYAGE (entrée HDMI uniquement)

Certains formats vidéo peuvent nécessiter différents modes de numérisation pour un meilleur affi chage de l'image.

MARCHE : La taille de l'image est supérieure à la taille pouvant être affichée. Le bord de l'image apparaît coupé.

L'écran affi che environ 95 % de l'image.

ARRET : La taille de l'image reste dans la zone d'affi chage. L'écran affi che toute l'image.

EXPANSION

Règle la méthode du Zoom.

COMPLET : La taille de l'image est agrandie au plein écran, quelle que soit la résolution.

FORMAT : L'image est agrandie sans modifi er le rapport du format.

ARRET : L'image n'est pas agrandie.

REMARQUE : Le paramètre COMPLET ne fonctionne que lorsque l'option IMAGE MULTI est définie sur ARRET.

UNIFORMITE

Cette fonction pallie électroniquement aux légers décalages dans l'uniformité du blanc et des couleurs qui peuvent se produire dans la zone d'affi chage à l'écran. Ces décalages sont caractéristiques de la technologie de l'écran LCD. Cette fonction ravive la couleur et lisse l'uniformité de la luminance de l'affi chage.

REMARQUE : L'utilisation de la fonction UNIFORMITE réduit la luminosité crête de l'écran. Si la luminosité est prioritaire sur les résultats d'uniformité de l'affi chage, la fonction doit être désactivée. Le réglage « MARCHE » produit un meilleur effet, mais peut réduire le rapport de contraste.

Couleur

Système de contrôle des couleurs : Des préréglages des couleurs sont disponibles pour régler les paramètres de couleur (les préréglages sRVB et NATIF sont des standards et ne peuvent être modifiés).

1, 2, 3, 5 : Augmente ou diminue le niveau des couleurs rouge, vert ou bleu, suivant celui qui a été sélectionné. Le changement de couleur apparaît à l'écran et le sens (augmentation ou diminution) est indiqué par les barres.

NATIF : Les couleurs originales présentées par le panneau LCD qui sont indéréglables.

sRGB : Le mode sRGB améliore considérablement la fidélité des couleurs dans l'environnement du bureau par un seul espace de couleurs RVB standard. Avec cet environnement de couleurs pris en charge, l'opérateur peut facilement communiquer des couleurs en toute confiance sans recourir à la gestion étendue des couleurs, dans la plupart des situations courantes.

DICOM SIM.: La température des couleurs du point blanc et la courbe gamma sont définies sur une simulation DICOM.

PROGRAMMABLE : Vous pouvez régler la courbe gamma via le logiciel de l'application.

REMARQUE : Lorsque FILM, JEUX ou PHOTOS est sélectionné pour DV MODE, le paramètre NATIF est sélectionné automatiquement et ne peut pas être modifié.

Outils

VOLUME

Contrôle le volume des haut-parleurs ou des écouteurs.

Pour mettre la sortie des haut-parleurs en sourdine, appuyez sur la touche « RESET » (RÉINIT.).

ENTREE SON (HDMI, entrées DisplayPort uniquement)

Cette fonction permet de sélectionner le mode Entrée son, HDMI ou DisplayPort.

Lorsque l'option IMAGE MULTI est défi nie sur GAUCHE ou DROITE, permet la sortie du signal audio associé au signal vidéo de l'écran réglable (HDMI ou DisplayPort), ou celle du son provenant de la prise jack d'entrée (ENTREE AUDIO) à l'arrière du moniteur (côté droit de l'écran, sous le port USB).

DETECTION VIDEO

Sélectionne la méthode de détection de la vidéo lorsque plusieurs entrées vidéo se trouvent connectées.

PREM. : S'il n'existe pas de signal d'entrée vidéo, le moniteur recherche un signal vidéo sur les autres ports d'entrée vidéo. Si le signal vidéo est présent sur un autre port, le moniteur bascule automatiquement le port d'entrée vidéo vers la nouvelle source vidéo détectée. Le moniteur ne recherchera pas d'autre signal vidéo tant que la source vidéo actuelle sera présente.

AUCUN : Tant qu'il n'est pas allumé, le moniteur ne vérifi e pas l'autre port d'entrée vidéo.

SORTIE DP MULTISTREAM

Permet de sélectionner le mode DisplayPort. Le paramètre par défaut est COPIE.

Lorsque l'option AUTO est sélectionnée, le moniteur passe automatiquement en mode SST (Single-Stream Transport) ou MST (Multi-Stream Transport). L'option AUTO doit être sélectionnée lors de l'utilisation du mode MST (Multi-Stream Transport).*

REMARQUE : si aucune image ne s'affiche sur le moniteur, reportez-vous à la section Procédure à suivre en cas d'absence d'image (page 28).

* : les modes MST (Multi-Stream Transport) et SST (Single-Stream Transport) nécessitent de disposer de la carte graphique correspondante. Contactez votre fournisseur pour en savoir plus sur les limites de cette fonction.

IMAGE MULTI

Permet d'activer la fonction IMAGE MULTI (écran divisé) et de sélectionner l'écran prioritaire (réglable).

ARRET : Affi che un seul écran.

GAUCHE : Affiche 2 écrans. L'écran de gauche est sélectionné en tant qu'écran principal, ce qui signifie que les paramètres seront appliqués à l'écran de gauche.

DROITE : Affiche 2 écrans. L'écran de droite est sélectionné en tant qu'écran principal, ce qui signifie que les paramètres seront appliqués à l'écran de droite.

REMARQUE : en cas de sélection de « GAUCHE » ou « DROITE », seul l'écran sélectionné peut être réglé.

MOTIF DE L'IMAGE

Permet de sélectionner la taille de la sous-image utilisée en mode IMAGE MULTI (écran divisé).

AUTO : Permet d'afficher 2 écrans en fonction des paramètres RESOLUTION D'ENTREE et EXPANSION associés à l'écran principal (réglable) sélectionné en mode IMAGE MULTI. Les signaux disponibles utilisés pour le mode IMAGE MULTI sont limités aux combinaisons suivantes uniquement.

CENTRE : Divise en 2 écrans de même taille à partir du centre.

REPONSE AMELIORER

Active ou désactive la fonction REPONSE AMELIORER. La fonction REPONSE AMELIORER peut réduire le fl ou qui affecte certaines images animées.

ARRET PROGRAMMATEUR

Le moniteur s'éteint automatiquement au bout du laps de temps prédéfi ni à l'aide de cette option.

Avant la mise hors tension, un message s'affi che à l'écran et vous demande si vous souhaitez retarder l'extinction de 60 minutes. Appuyez sur une touche de l'OSD pour la retarder.

PROGRAM. ECO. D'ENERGIE

Le PROGRAM. ECO. D'ENERGIE permet l'arrêt automatique du moniteur si celui-ci est en mode d'économie d'énergie en continu pendant 2 heures.

LUMINOSITE DEL

Vous pouvez régler la luminosité du voyant bleu.

DDC/CI

Cette fonction permet de mettre la fonction DDC/CI en MARCHE ou ARRET.

D'ALIMENTATION USB

Sélectionne l'alimentation USB.

AUTO : L'alimentation est fournie au port USB descendant selon la condition d'alimentation connexe.

MARCHE : L'alimentation est toujours fournie au port USB descendant même en mode d'économie d'énergie ou lorsque l'alimentation est éteinte.

REMARQUE : La consommation d'énergie dépend des appareils USB connectés, même lorsque l'alimentation d'un moniteur est hors tension.

PREREGLAGE USINE

En choisissant l'option Préréglage usine, vous pouvez rétablir les paramètres d'usine de toutes les commandes OSD. Appuyez sur la touche « /RESET » pour réinitialiser les paramètres individuels.

Outils du MENU

LANGUE

Permet de sélectionner la langue de l'OSD.

EXTINCTION DE L'OSD

Le menu OSD s'affi che à l'écran tant qu'il est utilisé. Vous pouvez choisir la durée d'attente associée au moniteur et s'écoulant entre la dernière pression de touche et la désactivation du menu OSD. Les durées prédéfi nies sont comprises entre 10 et 120 secondes, à raison d'incréments de 5 secondes.

VERROUILLAGE OSD

Cette commande bloque totalement l'accès à toutes les fonctions des commandes OSD sauf la luminosité, le contraste et le volume.

Pour activer la fonction VERROUILLAGE OSD, entrez dans le menu OSD, sélectionnez VERROUILLAGE OSD, puis appuyez simultanément sur « SELECT » et DROITE. Pour la désactiver, appuyez simultanément sur « SELECT » et GAUCHE.

TOUCHE DE RACCOURCI

Lorsque cette fonction est activée, les paramètres IMAGE MULTI, LUMINOSITE et VOLUME peuvent être défi nis sans accéder au menu OSD, à l'aide des touches situées à l'avant.

MARCHE : La touche « □ » de la façade est activée et permet de faire défi ler les paramètres IMAGE MULTI.

La touche gauche/droite permet de régler le niveau de luminosité.

La touche haut/bas permet de régler le niveau de volume.

ARRET : La fonction TOUCHE DE RACCOURCI pour « ■ », « Gauche/Droite » et « Haut/Bas » est désactivée.

INFORMATIONS SIGNAL

Si vous sélectionnez « MARCHE », le moniteur affi che le MENU D'ENTREE VIDEO une fois le port d'entrée modifié. Si vous sélectionnez « ARRET », le moniteur n'affi che pas le MENU D'ENTREE VIDEO une fois le port d'entrée modifié.

INFORMATIONS CAPTEUR

Si vous sélectionnez « MARCHE », le moniteur affi che le message « DETECTEUR DE PRESENCE ACTIF ». Si vous sélectionnez « ARRET », le moniteur n'affi che pas le message « DETECTEUR DE PRESENCE ACTIF ».

GUIDE MENU

Si vous sélectionnez l'option ACTIVE, le guide des touches apparaît à l'écran lors de l'accès au menu OSD.

COPIER LES DONNEES

Pour copier des données du moniteur principal vers les sous-moniteurs, sélectionnez « COPIE DE DONNEES » et touchez « SELECT ». Le message « EN COURS... » s'affi che à l'écran.

REMARQUE : Cette fonction est conçue uniquement pour le moniteur principal dans ControlSync. Tous les paramètres indiqués dans le tableau ControlSync (page 26) sont alors copiés du moniteur principal vers les sous-moniteurs.

REGLAGE UTILISATEUR

Stocke les paramètres actuels pour une récupération facile.

Pour stocker les paramètres actuels : Appuyez sur « SELECT » (SELECT). Après l'affichage d'un message d'avertissement, appuyez sur « RESET » (REINIT) et les paramètres actuels sont stockés.

Pour restaurer les paramètres : Maintenez la touche « MENU » enfoncée pendant au moins 3 secondes lorsque le menu OSD est désactivé.

Informations ÉCO

ECONOMIE DE CARBONE : Affi che les économies de carbone estimées en kg.

UTILISAT. DE CARBONE : Affiche les informations sur les utilisations estimées de carbone en kg. Il s'agit de l'estimation arithmétique et non de la valeur de mesure réelle.

ECONOMIE DE COÛT : Affi che les économies sur le coût de l'électricité.

REGLAGE DE LA CONVERSION CO2 : Ajuste le facteur carbone dans le calcul des économies en carbone. Le paramètre initial est basé sur l'OCDE (Édition 2008).

REGLAGE DES VALEURS MONAITAIRES : Affi che le prix de l'électricité en 6 devises différentes.

REGLAGE DE LA CONVERSION : Affiche l'économie sur le coût de l'électricité en kW/heure (USD est le paramètre par défaut).

REMARQUE : Le paramètre initial de ce modèle est « Devise = US\» et le réglage de la conversion = 0,11 \.

Ce paramètre peut être modifi é avec le menu Information ECO.

Pour utiliser le paramètre Français, consultez les étapes ci-dessous :

1. Appuyez sur la touche Menu et sélectionnez le menu Informations ECO avec la touche GAUCHE ou DROITE.

2. Sélectionnez le RÉGLAGE DES VALEURS MONAITAIRES en appuyant sur la touche « HAUT » ou « BAS ».

3. La devise en France est l'Euro ( €). Vous pouvez ajuster le réglage des valeurs monétaires sur l'icône de l'Euro () au lieu du dollar US (\$) en appuyant sur la touche GAUCHE ou DROITE dans le paramètre actuel.

4. Sélectionnez le RÉGLAGE DE LA CONVERSION en appuyant sur la touche* « HAUT » ou « BAS ».

5. Ajustez le RÉGLAGE DE LA CONVERSION en appuyant sur la touche « GAUCHE » ou « DROITE ».

* Ce paramètre Euro ( ) initial est pour l'Allemagne selon l'OCDE (Édition 2007).

Vérifi ez les prix de l'électricité en France ou les données OCDE pour la France.

Prix en France selon l'OCDE (Édition 2007) 0,12. €

Informations

Fournit des informations sur la résolution d'affi chage actuelle ainsi que des données techniques comprenant le préréglage de résolution utilisé et les fréquences horizontale et verticale. Indique le nom du modèle et les numéros de série de votre moniteur.

Avertissements de l'OSD

Les menus d'avertissement OSD disparaissent si EXIT est sélectionné.

PAS DE SIGNAL : Cette fonction vous avertit lorsqu'aucun signal horizontal ou vertical de synchronisation n'est présent. Après la mise sous tension ou en cas de changement du signal d'entrée, la fenêtre Pas de signal s'affiche.

HORS LIMITE : Cette fonction vous renseigne sur la résolution optimisée et le taux de rafraîchissement. Après la mise sous tension ou bien si le signal d'entrée change, ou encore si le signal vidéo ne présente pas de calage approprié, le menu Hors limite apparaît.

Caractéristiques du moniteur MultiSync EA275WMi Commentaires

Module LCD Diagonale :Dimensions de l'image visible :Résolution native (en pixels) :		68,47 cm68,47 cm2560 x 1440	Matrice active, affi chage à cristaux liquides (LCD) àfi lm transistor fi n (TFT) ; pas 0,233 mm ; luminance deblanc de 350 cd/m2; rapport de contraste de 1000 :1(habituel), (rapport de contraste 20000:1, dynamique).
Signal d'entrée
	DisplayPort : Connecteur DisplayPort : RGB numérique DisplayPort est conforme à la norme V1.2,s'appliquant à HDCP
	DVI : Connecteur DVI-I : RGB numérique	RGB analogiqueSynchronisation	DVI (HDCP)0,7 Vp-p/75 ohmsSynchronisation séparée du niveau TTL Positif/NégatifSynchronisation composite du niveau TTL Positif/NégatifSynchronisation sur le vert(Vidéo 0,7 Vp-p et Synchronisation négative 0,3 Vp-p)
	HDMI: Connecteur HDMI : YUV numérique	RGB numérique	HDMI
Signal de sortie
	DisplayPort : Connecteur DisplayPort : RGB numérique DisplayPort est conforme à la norme V1.2,s'appliquant à HDCP
Couleurs affi chées 16,777,216
Plage de synchronisation Horizontale :Verticale :		de 31,5 kHz à 83,0 kHz (analogique)de 31,5 kHz à 91,0 kHz (numérique)de 56 Hz à 75 Hz	AutomatiquementAutomatiquementAutomatiquement
Angle de visualisation Gauche/Droite :Haut/Bas :		±89° (CR > 10)±89° (CR > 10)
Temps de formation de l'image		6 ms (Moy. Gris à Gris)
Résolution prise en charge		720 x 400*1: texte VGA640 x 480*1de 60 Hz à 75 Hz800 x 600*1de 56 Hz à 75 Hz832 x 624*1à 75 Hz1 024 x 768*1de 60 Hz à 75 Hz1 152 x 870*1à 75 Hz1 280 x 1 024*1de 60 Hz à 75 Hz1 400 x 1 050*1à 60 Hz1 440 x 900*1à 60 Hz1 920 x 1 080 à 60 Hz2 560 x 1 440 à 50 Hz (DVI-I analogique)2 560 x 1 440 à 60 Hz (Numérique)......	Certains systèmes peuvent ne pas prendre en chargetous les modes énumérés.
Zone d'affi chage active Paysage : Horiz. :Vert. :Portrait : Horiz. :Vert. :		596,7 mm335,7 mm335,7 mm596,7 mm
Concentrateur USB I/F :Port :Charge :		Révision des spécifi cations USB 2.0, Révision 3.0 Port montant USB applicable au contrôle de moniteur USB.Port montant 1Port descendant USB 2.0 1, Port descendant USB 3.0 20,5 A maximum par port pour USB 2.0, 0,9 A maximum par port pour USB 3.0
AUDIO
	Entrée AUDIO : Mini jack STÉRÉO :Connecteur DisplayPort :Connecteur HDMI :	Audio analogiqueAudio numériqueAudio numérique	Stéréo G/D 500 mV rms 20 KohmPCM 2 ch 32, 44,1, 48 kHz (16/20/24 bits)PCM 2 ch 32, 44,1, 48 kHz (16/20/24 bits)
	Sortie casque : Mini jack STÉRÉO :		Impédance du casque 32 Ohm
Haut-parleurs Sortie audio :		1 W + 1 W
ControlSync (disponible jusqu'à 5 sous-moniteurs) ENTRÉE :SORTIE :		Mini prise stéréo 2,5 φMini prise stéréo 2,5 φ
Alimentation		100-240 V CA ~ 50/60 Hz
Consommation		1,0-0,5 A (avec USB et Audio)
Dimensions Paysage :Portrait :Réglage de la hauteur :		639,2 mm (L) x 417,9 - 547,9 mm (H) x 230,0 mm (P)377,6 mm (L) x 655,0 - 678,7 mm (H) x 230,0 mm (P)130 mm (Orientation Paysage)23,7 mm (Orientation Portrait)
Poids		8,7 kg (19,2 livres)/Sans le support : 5,8 kg (12,8 livres)
Conditions d'environnementTempérature de fonctionnement :Humidity: Altitude:Storage Temperature: Humidity: Altitude:		de 5 °C à 35 °Cde 20 % à 80 %de 0 à 5,000 mde -10 °C à 60 °Cde 10 % à 85 %de 0 à 12,192 m

*1 Résolutions interpolées : le texte risque d'apparaître de manière différente si les résolutions affichées sont inférieures au nombre de pixels du module LCD. Cela est normal et nécessaire pour toutes les technologies actuelles à écran plat lorsque celles-ci affichent en plein écran des résolutions non natives. Dans les technologies à panneau plat, chaque point sur l'écran étant en fait un pixel, il faut donc procéder à l'interpolation de la résolution pour étendre les résolutions au plein écran.
REMARQUE : les caractéristiques techniques peuvent faire l'objet de modifications sans préavis.

Caractéristiques du moniteur MultiSync EA305WMi Commentaires

Module LCD Diagonale :Dimensions de l'image visible :Résolution native (en pixels) :		75,62 cm75,62 cm2560 x 1600	Matrice active, affi chage à cristaux liquides (LCD) àfi lm transistor fi n (TFT) ; pas 0,251 mm ; luminance deblanc de 350 cd/m^2 ; rapport de contraste de 1000 :1(habituel), (rapport de contraste 20000:1, dynamique).
Signal d'entrée
	DisplayPort : Connecteur DisplayPort : RGB numérique DisplayPort est conforme à la norme V1.2,s'appliquant à HDCP
	DVI : Connecteur DVI-I : RGB numérique	RGB analogiqueSynchronisation	DVI (HDCP)0,7 Vp-p/75 ohmsSynchronisation séparée du niveau TTL Positif/NégatifSynchronisation composite du niveau TTL Positif/NégatifSynchronisation sur le vert(Vidéo 0,7 Vp-p et Synchronisation négative 0,3 Vp-p)
	HDMI : Connecteur HDMI : YUV numérique	RGB numérique	HDMI
Signal de sortie
	DisplayPort : Connecteur DisplayPort : RGB numérique DisplayPort est conforme à la norme V1.2,s'appliquant à HDCP
Couleurs affi chées 1,073,741,824 (DisplayPort/HDMI)16,777,216 (DVI)			Suivant la carte graphique utilisée.
Plage de synchronisation Horizontale :Verticale :		de 31,5 kHz à 83,0 kHz (analogique)de 31,5 kHz à 98,7 kHz (numérique)de 56 Hz à 75 Hz	AutomatiquementAutomatiquementAutomatiquement
Angle de visualisation Gauche/Droite :Haut/Bas :		±89° (CR > 10)±89° (CR > 10)
Temps de formation de l'image		6 ms (Moy. Gris à Gris)
Résolution prise en charge		720 x 400* : texte VGA640 x 480*1 de 60 Hz à 75 Hz800 x 600*1 de 56 Hz à 75 Hz832 x 624*1 à 75 Hz1 024 x 768*1 de 60 Hz à 75 Hz1 152 x 870*1 à 75 Hz1 280 x 1 024*1 de 60 Hz à 75 Hz1 400 x 1 050*1 de 60 Hz à 75 Hz1 440 x 900*1 à 60 Hz1 920 x 1 080 à 60 Hz1 920 x 1 200 à 60 Hz2 560 x 1 440 à 50 Hz (DVI-I analogique)2 560 x 1 440 à 60 Hz2 560 x 1 600 à 30 Hz (HDMI)2 560 x 1 600 à 60 Hz (DisplayPort/DVI-I numérique)..	Certains systèmes peuvent ne pas prendre en chargetous les modes énumérés.
Zone d'affi chage active Paysage : Horiz. :Vert. :Portrait : Horiz. :Vert. :		641,3 mm400,8 mm400,8 mm641,3 mm
Concentrateur USB I/F :Port :Charge :		Révision des spécifications USB 2.0, Révision 3.0 Port montant USB applicable au contrôle de moniteur USB.Port montant 1Port descendant USB 2.0 1, Port descendant USB 3.0 20,5 A maximum par port pour USB 2.0, 0,9 A maximum par port pour USB 3.0
AUDIO
	Entrée AUDIO : Mini jack STÉRÉO :Connecteur DisplayPort :Connecteur HDMI :	Audio analogiqueAudio numériqueAudio numérique	Stéréo G/D 500 mV rms 20 KohmPCM 2 ch 32, 44,1, 48 kHz (16/20/24 bits)PCM 2 ch 32, 44,1, 48 kHz (16/20/24 bits)
	Sortie casque : Mini jack STÉRÉO :		Impédance du casque 32 Ohm
Haut-parleurs Sortie audio :		1 W + 1 W
ControlSync (disponiblejusqu'à 5 sous-moniteurs) ENTRÉE :SORTIE :		Mini prise stéréo 2,5 φMini prise stéréo 2,5 φ
Alimentation		100-240 V CA ~ 50/60 Hz
Consommation		1,1-0,5 A (avec USB et Audio)
Dimensions Paysage :Portrait :Réglage de la hauteur :		686,9 mm (L) x 472,8 - 602,8 mm (H) x 230,0 mm (P)446,6 mm (L) x 703,0 - 723,0 mm (H) x 230,0 mm (P)130 mm (Orientation Paysage)20 mm (Orientation Portrait)
Poids		10,9 kg (24,0 livres)/Sans le support : 7,8 kg (17,2 livres)
Conditions d'environnementTempérature de fonctionnement :Humidity:Altitude:Storage Temperature:Humidity:Altitude:		de 5 °C à 35 °Cde 20 % à 80 %de 0 à 5,000 mde -10 °C à 60 °CHumidity:de 10 % à 85 %de 0 à 12,192 m

*1 Résolutions interpolées : le texte risque d'apparaître de manière différente si les résolutions affichées sont inférieures au nombre de pixels du module LCD. Cela est normal et nécessaire pour toutes les technologies actuelles à écran plat lorsque celles-ci affichent en plein écran des résolutions non natives. Dans les technologies à panneau plat, chaque point sur l'écran étant en fait un pixel, il faut donc procéder à l'interpolation de la résolution pour étendre les résolutions au plein écran.

REMARQUE : les caractéristiques techniques peuvent faire l'objet de modifications sans préavis.

Caractéristiques

DisplayPort : DisplayPort est une solution évolutive pour une connectivité d'affichage numérique hautes performances. Elle permet d'obtenir des résolutions supérieures, des taux d'actualisation plus rapides et des couleurs plus profondes par rapport aux câbles standard.

Sortie DisplayPort : ce moniteur est doté d'une sortie DisplayPort permettant les connexions en série. Plusieurs moniteurs peuvent être connectés sans qu'un câblage avancé ne soit requis.

HDMI : HDMI est une solution évolutive pour une connectivité d'affichage numérique hautes performances. Elle permet d'obtenir des résolutions supérieures, des taux d'actualisation plus rapides et des couleurs plus profondes par rapport aux câbles standard, surtout pour l'équipement audio/vidéo du consommateur.

UNIFORMITE : cette fonction permet de remédier aux légers décalages se produisant au niveau de l'uniformité du blanc. Elle permet également de raviver la couleur et d'optimiser l'uniformité de la luminance.

Réponse améliorée : réponse gris à gris améliorée.

Systèmes de contrôle des couleurs : permet de régler les couleurs à l'écran et de personnaliser la précision des couleurs de votre moniteur selon diverses normes.

Contrôle des couleurs sRGB : nouveau standard de gestion optimisée des couleurs qui permet la correspondance des couleurs sur les écrans d'ordinateurs et sur d'autres périphériques. Le sRGB, basé sur l'espace calibré des couleurs, permet une représentation optimale des couleurs et une compatibilité descendante avec les autres standards de couleurs habituels.

Fonctions ErgoDesign : améliore l'ergonomie humaine pour améliorer l'environnement de travail, protéger la santé de l'utilisateur et économiser de l'argent. On peut citer comme exemple les commandes OSD pour le réglage rapide et facile de l'image, le socle inclinable pour un meilleur angle de visualisation, l'encombrement réduit et la conformité aux directives MPRII et TCO pour réduire les émissions.

Plug and Play : la solution Microsoft® avec le système d'exploitation Windows® facilite la confi guration et l'installation en obtenant les données techniques du moniteur (comme le format et les résolutions d'écran acceptés), optimisant ainsi automatiquement les performances d'affi chage.

Système de gestion intelligente de la consommation d'énergie (IPM) : procure des méthodes d'économie d'énergie novatrices qui permettent au moniteur de passer à un niveau de consommation d'énergie plus faible lorsqu'il est allumé mais non utilisé, économisant deux tiers des coûts énergétiques, réduisant les émissions et diminuant les coûts de conditionnement d'air du lieu de travail.

Technologie à fréquences multiples : règle automatiquement le moniteur à la fréquence de la carte vidéo, affichant ainsi la résolution requise.

Interface de montage à la norme VESA : Permet aux utilisateurs de fixer leur moniteur MultiSync sur tout support ou bras de montage au standard VESA.

Support ajustable avec pivot : S'adapte à vos préférences en matière de visionnage.

Le hub USB ajoute du sel à vos loisirs informatiques en vous permettant de brancher, entre autres, des caméras numériques et des scanners.

Contrôle de moniteur USB : Vous permet de régler chaque élément via le logiciel d'application avec la connexion d'un câble USB.

Détecteur de présence : passe en niveau de consommation d'énergie inférieur lorsqu'une personne quitte le moniteur, vous permettant d'économiser sur les coûts d'énergie.

Le logiciel NaViSet offre une interface graphique étendue et intuitive vous permettant un réglage plus rapide des paramètres d'affi chage OSD par la souris et le clavier.

Impact environnemental (EA275WMi) : Le contenu en carbone en fonctionnement maximum type annuel de ce moniteur (moyenne mondiale) est d'environ 73,0 kg (calculé par : puissance nominale x 8 heures par jour x 5 jours par semaine x 45 semaines par an x facteur de conversion alimentation-carbone - le facteur de conversion est basé sur la publication de l'OCDE des émissions mondiales de CO2, Édition 2008). Ce moniteur a un contenu carbone de production d'environ 36,08 kg. Impact environnemental (EA305WMi) : Le contenu en carbone en fonctionnement maximum type annuel de ce moniteur (moyenne mondiale) est d'environ 97,3 kg (calculé par : puissance nominale x 8 heures par jour x 5 jours par semaine x 45 semaines par an x facteur de conversion alimentation-carbone - le facteur de conversion est basé sur la publication de l'OCDE des émissions mondiales de CO2, Édition 2008). Ce moniteur a un contenu carbone de production d'environ 39,73 kg.

Remarque : Les contenus carbone de production et de fonctionnement sont calculés avec un algorithme unique développé exclusivement par NEC pour ses moniteurs.

ControlSync : Suivez les étapes de COPIE DE DONNÉES pour copier les paramètres du moniteur principal vers les sous-moniteurs après avoir connecté le câble ControlSync. Une fois un paramètre du moniteur principal réglé, il est envoyé automatiquement vers les sous-moniteurs, ce qui facilite le contrôle des paramètres dans un environnement avec plusieurs moniteurs.

Réglage utilisateur : Permet de stocker les paramètres actuels et de récupérer les paramètres stockés.

Pas d'image

• Le câble vidéo doit être connecté complètement à la carte graphique et à l'ordinateur.
• La carte graphique doit être entièrement insérée dans son logement.
• Le moniteur ne prend pas en charge l'adaptateur de conversion DisplayPort.
• Lorsque vous optez pour un signal DisplayPort, assurez-vous de ne pas brancher le câble d'entrée dans le connecteur de sortie DisplayPort.
• Les interrupteurs d'alimentation situés à l'avant du moniteur et sur l'ordinateur doivent être en position MARCHE.
• Le moniteur s'éteint automatiquement si la fonction PROGRAM. ECO. D'ENERGIE est activée, et s'il se trouve en mode d'économie d'énergie depuis 2 heures. Appuyez sur la touche d'alimentation.
• Vérifi ez qu'un mode d'affi chage autorisé a bien été sélectionné pour la carte graphique ou le système utilisé (veuillez consulter le manuel de votre carte graphique ou de votre système pour modifi er le mode graphique).
• Vérifi ez la compatibilité et les paramètres recommandés de votre moniteur et de votre carte graphique.
• Vérifi ez que le connecteur du câble de signal vidéo ne comporte aucune broche tordue ou enfoncée.
• Vérifi ez l'entrée du signal (DVI-I, DisplayPort ou HDMI).
• Si le voyant à l'avant est bleu, vérifi ez l'état du mode RÉGLAGE MODE EXTINCTION (voir page 12) ou du détecteur de présence (voir page 13).
• Si vous utilisez une entrée HDMI, modifi ez le « SUR-BALAYAGE ».
• Il est possible que certains câbles DVI-I vers DVI-I ne permettent pas d'obtenir une image nette. Utilisez le câble DVI-D vers DVI-D.
• Il est possible que certains câbles à 15 broches D-SUB vers DVI-A ne permettent pas d'obtenir une image nette. Utilisez un câble permettant de brancher les broches 14 et 16 du connecteur DVI-A.

La touche d'alimentation ne répond pas

- Débranchez le cordon d'alimentation du moniteur de la prise murale CA pour éteindre et réinitialiser le moniteur.

- Lorsque quelque chose est bloqué sur le biseau, la touche ne répond pas.

Persistence de l'image

- La persistance de l'image se manifeste lorsqu'une image résiduelle ou « fantôme » d'une image précédemment affi chée reste visible sur l'écran. Contrairement aux moniteurs à tube cathodique, la persistance de l'image sur les moniteurs LCD n'est pas permanente, mais l'on doit éviter d'affi cher des images fi xes pendant une longue période de temps. Pour remédier à la persistance de l'image, mettez le moniteur hors tension pendant une durée égale à celle de l'affi chage de l'image précédemment affi chée. Par exemple, si une image est restée affi chée sur l'écran pendant une heure et qu'il reste une image résiduelle, le moniteur doit être mis hors tension pendant une heure pour effacer l'image.

REMARQUE : Comme pour tous les équipements d'affichage personnels, NEC DISPLAY SOLUTIONS recommande d'utiliser à intervalles réguliers un économiseur d'écran animé chaque fois que l'écran est en veille, ou d'éteindre le moniteur lorsqu'il n'est pas utilisé.

Le message « HORS LIMITE » est affi ché (l'écran est vide ou n'affi che que des images indistinctes)

• L'image est indistincte (des pixels manquent) et le message d'avertissement OSD « HORS LIMITE » est affi ché : La fréquence du signal ou la résolution est trop élevée. Choisissez un mode pris en charge.
• L'avertissement OSD « HORS LIMITE » est affi ché sur un écran vide : La fréquence du signal est hors limites. Choisissez un mode pris en charge.

L'image défi le, est fl oue ou moirée.

• Vérifi ez que le câble vidéo est correctement connecté à l'ordinateur.
• Utilisez les touches de réglage d'image OSD pour mettre au point et régler l'affichage en augmentant ou en diminuant la valeur de fi nesse.
  Après un changement de mode d'affi chage, les paramètres de réglage d'image OSD peuvent demander un réajustement.
• Vérifi ez la compatibilité et les paramètres recommandés de votre moniteur et de votre carte graphique.
• Si votre texte est altéré, passez en mode vidéo non entrelacé et utilisez un taux de rafraîchissement de 60 Hz.
• Vérifiez le câble DVI utilisé. Si la résolution d'entrée est de 2 560 x 1 440 à 60 Hz, vous devez utiliser un câble DVI double liaison.

Le voyant sur le moniteur n'est pas allumé (aucune couleur, bleue ou orange, n'est visible)

• Vérifi ez si l'interrupteur d'alimentation est en position MARCHE et si le cordon d'alimentation est connecté.
• Augmentez la LUMINOSITÉ DU VOYANT.

La luminosité de l'image a diminué

• Assurez-vous que le MODE ÉCO et la LUMINOSITÉ AUTO. sont désactivés.
• Si la luminosité fl uctue, assurez-vous que la LUMINOSITÉ AUTO est désactivée.
• Le câble de signal doit être bien connecté.
• La dégradation de la luminosité LCD se produit après une utilisation prolongée ou des conditions de froid extrême.
• Lors de l'utilisation d'une entrée HDMI, changez le « NIVEAU VIDÉO ».

L'image n'est pas à la bonne taille

• Utilisez les touches de réglage d'image OSD pour augmenter ou diminuer la trame.
• Vérifi ez qu'un mode d'affi chage autorisé a bien été sélectionné pour la carte graphique ou le système utilisé (veuillez consulter le manuel de votre carte graphique ou de votre système pour modifi er le mode graphique).
• Si vous utilisez une entrée HDMI, modifi ez le « SUR-BALAYAGE ».
• Vérifi ez que la résolution appropriée a été sélectionnée sous RESOLUTION H. et RESOLUTION V.

Pas de vidéo

• Si aucune vidéo n'apparaît à l'écran, activez et désactivez la touche d'alimentation.
• Assurez-vous que l'ordinateur n'est pas en mode d'économie d'énergie (actionnez le clavier ou bougez la souris).
• Certaines cartes graphiques n'assurent pas la sortie du signal vidéo lorsque le moniteur est allumé/éteint ou connecté ou non au cordon d'alimentation, en cas de résolution faible et en mode DisplayPort.
• Si vous utilisez une entrée HDMI, modifi ez le « SUR-BALAYAGE ».

Pas de son

• Assurez-vous que le câble des haut-parleurs est correctement connecté.
• Vérifi ez que la sourdine n'est pas activée.
  • Vérifi ez le volume dans le menu OSD.
• Si vous utilisez DisplayPort ou HDMI, vérifiez si la fonction « ENTRÉE SON » est sélectionnée dans les outils de l'OSD.

Variations de la luminosité avec le temps

- Désactivez la fonction Luminosité auto et réglez la luminosité.

REMARQUE : Lorsque la fonction Luminosité auto est activée, le moniteur règle automatiquement la luminosité en fonction de l'environnement.

Lorsque la luminosité de l'environnement change, celle du moniteur change aussi.

Le répartiteur USB ne fonctionne pas

• Vérifi ez que le cordon USB est bien connecté. Consultez le manuel utilisateur de votre appareil USB.
• Vérifi ez que le port USB montant du moniteur est connecté au port USB descendant de l'ordinateur. Et vérifi ez que l'ordinateur est ALLUME.

Le détecteur de présence ne fonctionne pas

• Si l'icône de RÉGLAGES CAPTEUR (CAPTEUR DE PRÉSENCE) se situe sur la couleur rouge, une personne est détectée.
• Vérifi ez qu'aucun objet ne se trouve devant le détecteur de présence.
• Vérifi ez qu'aucun équipement n'émet des rayons infrarouges devant le moniteur.

ControlSync ne fonctionne pas

• Vérifi ez que le câble ControlSync est correctement connecté.
• Vérifi ez que le câble ControlSync n'est pas connecté en boucle.
• Le moniteur principal doit être relié au connecteur de SORTIE uniquement.
• Utilisez le câble ControlSync fourni.
• Vous pouvez utiliser jusqu'à 5 sous-moniteurs via ControlSync.

Absence d'image lorsque plusieurs moniteurs sont connectés

• Vérifi ez que la résolution est inférieure à celle recommandée.
• Vérifi ez que la carte graphique prend en charge le mode MST (Multi-Stream Transport).
• Le nombre de moniteurs connectés en série via le mode SST (Single-Stream Transport) dépend des limites applicables au contenu HDCP.
• Les moniteurs doivent être connectés à l'aide du câble DisplayPort inclus.
• Lorsque vous utilisez le mode MST (Multi-Stream Transport), vérifi ez que l'option SORTIE DP MULTISTREAM est défi nie sur AUTO, et que le paramètre BIT RATE est défi ni sur HBR2 (reportez-vous à la page 27).

Vous permet d'utiliser toute la zone de l'écran, ce qui permet d'agrandir la taille de façon signifi cative. Permet d'étendre l'image affi chée au centre.

REMARQUE : Lorsque l'option MULTI-IMAGE est définie sur GAUCHE ou DROITE, la sous-image est étendue ou réduite automatiquement.

CONFIGURATION

1. Sélectionnez COMPLET ou FORMAT sous EXPANSION pour activer la fonction Zoom (voir page 14).

1. Défi nissez une résolution via RESOLUTION H. ou RESOLUTION V. (voir page 14).

1. La position de l'image peut être déplacée du centre vers la gauche ou la droite en sélectionnant GAUCHE/DROITE, et vers le haut ou le bas en sélectionnant HAUT/BAS (voir page 13).

Déplacer vers la gauche ou la droite Déplacer vers le haut ou le bas

REMARQUE : Lors de l'affichage de 2 écrans, la résolution d'entrée de l'image principale (réglable) a la priorité.

A. L'image de droite est défi nie comme image principale.

Dans ce cas, l'image prioritaire est définie sur la droite avec une zone noire affichée. La résolution d'entrée de l'image à gauche est diminuée.

B. L'image de gauche est défi nie comme image principale. Dans ce cas, l'image prioritaire est défi nie sur la gauche. La taille de l'image à droite avec la zone noire est réduite.

Pour agrandir les images divisées : utilisez les procédures suivantes pour réduire la zone noire et agrandir les images divisées.

1. Dans le cas A, l'image prioritaire est définie sur la droite. La taille de la zone noire peut être réduite en ajustant la résolution (voir page 14).

1. Déplacez l'image prioritaire vers la gauche.

REMARQUE : Cette fonction est uniquement disponible lorsque l'option MULTI-IMAGE est définie sur GAUCHE ou DROITE, et lorsque l'option MOTIF DE L'IMAGE est défi nie sur AUTO.

Utilisation de la fonction Luminosité auto

La luminosité de l'écran LCD peut être augmentée ou diminuée selon la luminosité ambiante. Si la luminosité est élevée, le moniteur se règle en conséquence. C'est également le cas si la luminosité est faible. Ceci permet un meilleur visionnage.

La fonction Luminosité auto est défi nie sur 1 par défaut.

CONFIGURATION

Suivez les procédures suivantes pour sélectionner la plage de luminosité dont le moniteur dispose lorsque la fonction de luminosité automatique est activée.

1. Configurez le niveau de LUMINOSITE. Il s'agit du niveau de luminosité sur lequel le moniteur se base lorsque le niveau de luminosité ambiante est au plus haut. Sélectionnez ce paramètre lorsque la luminosité est maximale.

Sélectionnez « 1 » ou « 3 » dans le menu LUMINOSITÉ AUTO (Figure 1). À l'aide des boutons frontaux, déplacez ensuite le curseur sur le paramètre LUMINOSITÉ. Choisissez le niveau de luminosité désiré (Figure 2).

Figure 1 Figure 2

1. Définissez le niveau d'OBSCURITE. Il s'agit du niveau de luminosité sur lequel le moniteur se base lorsque le niveau de luminosité est au plus bas. Assurez-vous que le niveau d'obscurité est bien le plus élevé lorsque vous utilisez cette option. À l'aide des touches frontales, déplacez ensuite le curseur sur le paramètre LUMINOSITE. Choisissez le niveau de luminosité désiré (Figure 3).

Figure 3

Lorsque la fonction « Luminosité auto » est activée, le niveau de luminosité de l'écran s'adapte automatiquement aux conditions de luminosité de la pièce (Figure 4).

Figure 4

Lb : frontière entre des conditions de luminosité élevées ou basses, défi nie à l'usine.

L1 : niveau de LUMINOSITE défini sur lequel se règle le moniteur lorsque le niveau de luminosité ambiante est élevé (L1>Lb)

L2 : niveau de LUMINOSITE défini sur lequel se règle le moniteur lorsque le niveau de luminosité ambiante est bas (L2<Lb)

L1 et L2 sont les niveaux de luminosité défi nis par l'utilisateur pour compenser les changements de luminosité ambiante.

1. Connectez le moniteur principal à un sous-moniteur en branchant un câble ControlSync (ø 2,5) dans l'ENTRÉE/SORTIE ControlSync.
2. Suivez les étapes de COPIE DE DONNÉES. Une fois un paramètre du moniteur principal réglé, il est copié et envoyé automatiquement vers les sous-moniteurs connectés.
3. Il est possible de connecter en guirlande jusqu'à 5 sous-moniteurs via ControlSync.

REMARQUE : Connectez le moniteur principal via le connecteur de SORTIE ControlSync.

L'icône ControlSync s'affi che dans l'angle supérieur gauche du menu OSD du sous-moniteur.

N'effectuez pas la connexion ENTRÉE-ENTRÉE ou SORTIE-SORTIE.

N'effectuez pas de connexion en « boucle ».

Une fois les moniteurs connectés, éteignez le moniteur principal, puis rallumez-le pour vérifi er le bon fonctionnement de ControlSync.

Moniteur principal

Il est possible de contrôler les paramètres suivants avec ControlSync :

OUTILS ECO LUMINOSITE* Oui
ECRAN	REGLAGE AUTO	Non
	CONTRASTE AUTO	Non
	GAUCHE/DROITE	Non
	BAS/HAUT	Non
	HAUTEUR	Non
	FINESSE	Non
	RESOLUTION D'ENTREE	Non
	RESOLUTION H.	Non
	RESOLUTION V.	Non
	NIVEAU VIDEO	Non
	SUR-BALAYAGE	Non
	EXPANSION	Oui
	UNIFORMITE Non
COULEUR	Système de contrôle des couleurs	Oui
	R, V, B, gain de couleur	Non

OUTILS	VOLUME Oui
	ENTREE SON	Non
	DETECTION VIDEO	Non
	SORTIE DP MULTISTREAM	Non
	IMAGE MULTI	Non
	MOTIF DE L'IMAGE	Non
	REPONSE AMELIORER	Non
	ARRET PROGRAMMATEUR	Oui
	PROGRAM. ECO. D'ENERGIE	Non
	LUMINOSITE DEL	Oui
	DDC/CI	Oui
	D'ALIMENTATION USB	Non
	PREREGLAGE USINE	Non
OUTILS MENU	LANGUE Oui
	EXTINCTION DE L'OSD	Oui
	VERROUILLAGE OSD	Oui
	TOUCHE DE RACCOURCI	Oui
	INFORMATIONS SIGNAL	Oui
	INFORMATIONS CAPTEUR	Oui
	GUIDE MENU	Oui
	REGLAGE UTILISATEUR	Non
INFORMATIONSECO	ECONOMIE DE CARBONE	Non
	UTILISAT. DE CARBONE	Non
	ECONOMIE DE COÛT	Non
	REGLAGE DE LA CONVERSION CO2	Oui
	REGLAGE DES VALEURS MONAITAIRES	Oui
	REGLAGE DE LA CONVERSION	Oui

Autres paramètres :

Alimentation (interrupteur CC)

Capteur de lumière ambiante

Résultat détecteur de présence

Sourdine

REMARQUE : Seuls le détecteur de présence et le capteur de lumière ambiante sont actifs. Ne recouvrez pas ces capteurs.

Mettez le moniteur hors tension avant de connecter/déconnecter le câble ControlSync.

N'utilisez pas les connecteurs ControlSync à des fi ns autres que celles indiquées.

* Cette valeur n'est pas une valeur de sortie réglée directement. Son réglage est approximatif.

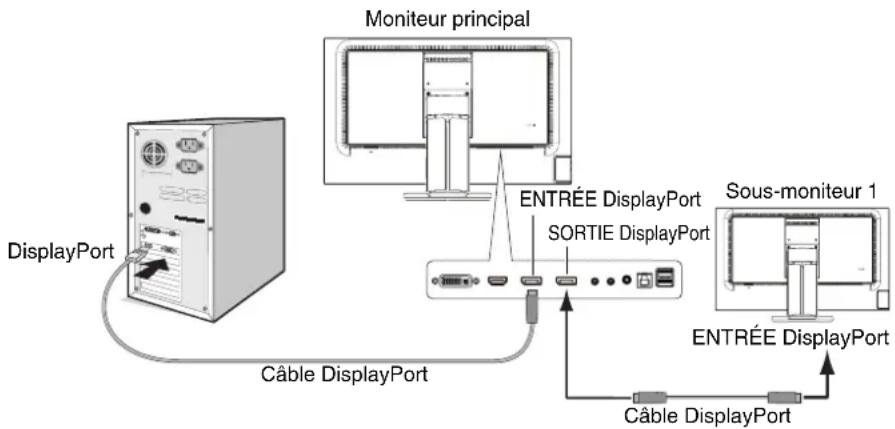

Connexion de plusieurs moniteurs via DisplayPort

Vous pouvez connecter plusieurs moniteurs en série via DisplayPort.

Pour utiliser plusieurs moniteurs en mode MST (Multi-Stream Transport), le paramètre SORTIE DP MULTISTREAM doit être défi ni sur AUTO.

Il est possible que des configurations spécifiques doivent être appliquées. Reportez-vous aux informations ci-dessous, le cas échéant.

OSD(Reportez-vous à la page 15)	Paramètre BIT RATE
SORTIE DPMULTISTREAMdéfi ni sur COPIE	-	Paramètre par défaut.Confi guration DisplayPort 1.1a avec :– Mode SST (Single-Stream Transport).
SORTIE DPMULTISTREAMdéfi ni sur AUTO	HBR2	Le paramètre SORTIE DP MULTISTREAM est défi ni par défaut sur AUTO.Confi guration DisplayPort 1.2 avec :– Mode SST (Single-Stream Transport) et MST (Multi-Stream Transport).REMARQUE: les options AUTO et HBR2 doivent être sélectionnées lors de l'utilisation du mode MST (Multi-Stream Transport).Lors de l'utilisation du mode MST (Multi-Stream Transport), les options AUTO et HBR2 doivent être sélectionnées avant de modifi er la confi guration du moniteur principal.
	HBR	Paramètre DisplayPort 1.2.REMARQUE: il n'est pas possible d'utiliser plusieurs moniteurs avec le paramètre HBR.

REMARQUE : les moniteurs doivent être connectés à l'aide du câble DisplayPort inclus.

L'utilisation du même modèle d'écran est vivement recommandée lorsque vous en connectez plusieurs.

Contactez le fournisseur de votre carte graphique pour obtenir des informations détaillées.

Nombre maximal de sous-moniteurs pouvant être branchés lors d'une connexion multiple

MST (Multi-Stream Transport) 1 unité (contenu HDCP : 1 unité)

Mode SST (Single-Stream Transport) 19 unités (contenu HDCP : 3 unités)

REMARQUE : le nombre de moniteurs connectés en série dépend de plusieurs facteurs, et notamment de la carte graphique.

REMARQUE : lorsqu'aucune image ne s'affiche sur le moniteur, suivez les étapes indiquées dans la section Procédure à suivre en cas d'absence d'image, puis sélectionnez DP VER «1.1» (reportez-vous à la page 28). Passez ensuite à la première étape.

Procédure à suivre en cas d'absence d'image

Si les moniteurs ne présentent aucune image après la confi guration de l'option SORTIE DP MULTISTREAM, procédez comme suit :

1. Éteignez l'ordinateur.
2. Appuyez sur la touche MENU pour affi cher le menu Pas de signal.
3. Appuyez sur la touche « ∧ » pour affi cher le menu ENTREE VIDEO.
4. Appuyez sur la touche « ∧ » ou « ∨ » pour ajuster les options du menu Commutateur DisplayPort.
5. Sélectionnez l'option DP VER «1.1» pour activer le paramètre DisplayPort.
6. Appuyez sur MENU pour fermer le menu OSD.
7. Allumez l'ordinateur.

REMARQUE : les modes MST (Multi-Stream Transport) et SST (Single-Stream Transport) nécessitent de disposer de la carte graphique correspondante.

Vérifi ez que la carte graphique prend en charge le mode MST (Multi-Stream Transport).

(Consultez le manuel de votre carte graphique ou de votre système pour savoir comment modifi er le mode lié).

Contactez votre fournisseur pour obtenir des informations détaillées.

REMARQUE : les moniteurs doivent être connectés à l'aide du câble DisplayPort inclus.

Félicitations

Ce produit dispose de la certification TCO Certifié, pour l'informatique durable

TCO Certified est une certification internationale tierce pour la durabilité des produits informatiques. TCO Certified garantit que la fabrication, l'utilisation et le recyclage des produits informatiques reflètent la responsabilité environnementale, sociale et économique. Chaque modèle de produit TCO Certified est vérifié par un laboratoire de test indépendant agréé.

TCO Certified Edge est un certificat supplémentaire reconnaissant les meilleurs produits dans leur catégorie avec un attribut de durabilité spécifique. Ce produit a aussi été vérifié afin de respecter tous les critères relatifs à TCO Certifié, y compris :

Responsabilité sociale des entreprises

Production responsable sur le plan social : conditions de travail et loi du travail dans le pays de fabrication.

Effi cacité énergétique

Efficacité énergétique de l'approvisionnement en produits et en alimentation. Conformité avec la norme Energy Star, le cas échéant.

Système de gestion de l'environnement

Le fabricant doit bénéficier de la certification ISO 14001 ou EMAS.

Réduction des substances dangereuses

Limites relatives au cadmium, au mercure, au plomb et au chrome hexavalent, y compris les exigences relatives aux produits sans mercure, aux substances halogénées et aux produits ignifuges dangereux.

Conception dans l'optique du recyclage

Codification des matières plastiques pour un recyclage facile. Limite du nombre de matières plastiques différentes utilisées.

Durée de vie du produit, reprise du produit

Garantie minimum du produit d'un an. Disponibilité minimum des pièces de rechange de trois ans. Reprise du produit.

Emballage

Limites relatives aux substances dangereuses dans l'emballage du produit. Emballage préparé dans l'optique du recyclage.

Conception ergonomique, centrée sur l'utilisateur

Ergonomie visuelle des produits dotés d'un écran. Adaptabilité pour le confort de l'utilisateur (écrans, casques)

Performance acoustique : protection contre les hausses de volume (casques) et le bruit du ventilateur (projecteurs, ordinateurs)

Clavier à conception ergonomique (ordinateurs portables)

Sécurité électrique, émissions électromagnétiques minimes

Test par un tiers

Tous les modèles du produit certifié ont été testés dans un laboratoire indépendant et agréé.

Des critères détaillés sont disponibles au téléchargement sur le site www.tcodevelopment.com, où vous trouverez également une base de données de recherche de tous les produits informatiques certifiés TCO Certified.

TCO Development, l'organisation derrière la norme TCO Certified, constitue depuis 20 ans l'impulsion dans le domaine de la Durabilité en informatique sur le plan international. Les critères de la norme TCO Certified sont développés en collaboration avec des scientifiques, des experts, des utilisateurs et des fabricants. Les entreprises du monde entier utilisent la norme TCO Certified comme un outil pour les aider à atteindre leurs objectifs de durabilité sur le plan informatique. Nous sommes la propriété de TCO, une organisation à but non lucratif représentant les employés de bureau. Le siège de TCO Development se situe à Stockholm, en Suède, avec une présence en Amérique du Nord et en Asie.

Pour obtenir de plus amples informations, rendez-vous sur le site

Informations du fabricant sur le recyclage et l'énergie

NEC DISPLAY SOLUTIONS s'engage fermement à protéger l'environnement et considère le recyclage comme l'une des priorités de l'entreprise en œuvrant pour minimiser les effets nuisibles sur l'environnement. Nous nous engageons à développer des produits qui respectent l'environnement et nous nous efforçons constamment d'aider à la définition et au respect des normes indépendantes les plus récentes émanant d'agences telles que l'ISO (International Organisation for Standardization) et la TCO (Swedish Trades Union).

Élimination des produits NEC usagés

Le but du recyclage est d'améliorer l'environnement en réutilisant, mettant à niveau, reconditionnant ou en récupérant le matériel. Des sites de recyclage spécialisés s'assurent que les composants nocifs pour l'environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l'environnement lorsqu'il est arrivé en fin de vie.

Toutes les informations requises concernant l'élimination du produit ainsi que les informations spécifiques à chaque pays concernant les sites de recyclage sont disponibles sur les sites Web suivants :

http://www.nec-display-solutions.com/greencompany/ (en Europe),

http://www.nec-display.com (au Japon) ou

http://www.necdisplay.com (aux États-Unis).

Économie d'énergie

Ce moniteur possède une capacité d'économie d'énergie avancée. Lorsqu'un signal DPM (Display Power Management) est envoyé au moniteur, le mode Économie d'énergie est activé. Le moniteur passe en mode unique Economie d'énergie.

Mode Consommation d’énergie Couleur du voyant
Fonctionnement maximal	80 W (EA275WMi)107 W (EA305WMi)	Bleu
Fonctionnement normal(pour les tests TCO)	Paramètre par défaut 47 W, Veille audio/USB (EA275WMi)Paramètre par défaut 69 W, Veille audio/USB (EA305WMi)	Bleu
Mode d’économie d’énergie	0,47 W* Orange
Mode arrêt 0,44 W Éteint

*: paramètres par défaut.

Pour obtenir des informations supplémentaires, rendez-vous aux adresses suivantes :

http://www.necdisplay.com/ (aux États-Unis)

http://www.nec-display-solutions.com/ (en Europe)

http://www.nec-display.com/global/index.html (dans le monde entier)

Informations relatives au mode d'économie d'énergie : [Paramètre par défaut : SORTIE DP MULTISTREAM/COPIE]

Informations relatives à la norme ErP/EnergyStar :

Configuration : Outils → SORTIE DP MULTISTREAM—COPIE

Consommation d'énergie : 0,5 W ou moins.

Durée d'initialisation de la fonction de gestion de l'énergie : 1 minute environ.

Informations relatives à la norme ErP (veille) :

Configuration : Outils → SORTIE DP MULTISTREAM-AUTO

Consommation d'énergie : 6 W ou moins (1 port activé)/6 W ou moins (tous les ports activés).

Durée d'initialisation de la fonction de gestion de l'énergie : 1 minute environ.

Marque WEEE (Directive européenne 2012/19/EU)

'Union Européenne

La législation en vigueur dans tous les états membres de l'Union Européenne exige que tous les déchets électriques et électroniques portant le symbole ci-contre (à gauche) ne soient pas mélangés au reste des déchets ménagers lors de leur élimination. Ceci inclut notamment les moniteurs et accessoires électriques, tels que les câbles-signaux et les cordons d'alimentation. Lorsque vous devez vous débarrasser de vos produits d'affi chage NEC, veuillez suivre les recommandations des autorités locales ou demander conseil auprès du revendeur qui vous a vendu le produit en question. Vous pouvez aussi respecter tout accord passé entre NEC et vous-même, le cas échéant.

Ce symbole présent sur les produits électriques et électroniques ne s'applique qu'aux membres actuels de l'Union Européenne.

En dehors de l'Union Européenne

Si vous souhaitez vous débarrasser de produits électriques ou électroniques usagés en dehors de l'Union Européenne, veuillez contacter les autorités locales concernées pour respecter les modes de traitement acceptés.
