Type de produit	Box internet (Freebox Revolution Server)
Marque	Free
Modèle	Box Revolution Server
Dimensions (L x H x P)	310 x 70 x 220 mm
Poids	1,5 kg
Alimentation	Courant continu 12V / 3A max
Processeur	ARM9 1,2 GHz
RAM	512 Mo
Disque dur interne	250 Go (NAS)
Systèmes de fichiers supportés	NTFS, FAT32, Ext4 (lecture/écriture)
Connectique réseau	Port ADSL/ADSL2+, 4 ports Ethernet 10/100/1000 Base-T, port SFP, WiFi 802.11b/g/n 3x3 450 Mbps 2,4 GHz
Ports USB	2 ports USB 2.0 (dont un en façade)
Autres ports	e-SATA, entrée/sortie audio stéréo (jack 3,5 mm), port FXS (téléphonie)
Téléphonie	Station de base DECT CAT I/Q, jusqu'à 8 combinés
Sécurité sans fil	WEP 64/128 bits, WPA, WPA2, filtrage par adresse MAC
Fonctions logicielles	Serveur DHCP, NAT, DNS, Firewall, serveur FTP, Web, CIFS (NAS), serveur audio/radio Internet, serveur de téléchargement BT/HTTP/FTP
Haut-parleurs intégrés	Oui, stéréo
Affichage	Écran avec touches tactiles
Bruit	Moins de 37 dB (disque dur en fonctionnement)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas ouvrir le boîtier. Éviter l'humidité et les sources de chaleur. Utiliser l'adaptateur secteur fourni.
Réparabilité et pièces détachées	Contacter le service client Free ou consulter l'assistance en ligne.
Informations générales	Conforme à la directive R&TTE 1999/5/CE. Design Philippe Starck (2010).

FOIRE AUX QUESTIONS - BOX REVOLUTION SERVER FREE

Comment installer ma Freebox Revolution Server ?

Reliez le Server à la prise téléphonique via le filtre ADSL fourni. Branchez le téléphone sur le port Phone. Connectez l'alimentation. Une fois l'heure affichée, Internet et téléphone sont disponibles. Pour le WiFi, utilisez le SSID et la clé figurant sur l'étiquette intérieure de l'emballage.

Comment connecter un périphérique USB en façade ?

Insérez votre périphérique (disque dur, appareil photo, lecteur MP3) sur le port USB en façade. Le Server le détecte automatiquement. Vous pouvez alors lire les contenus via le réseau.

Que faire si l'écran affiche une erreur ?

Notez le libellé de l'erreur puis naviguez dans les menus tactiles (flèches et bouton OK) pour obtenir plus d'informations. Consultez l'assistance en ligne sur http://www.free.fr/assistance ou contactez le support technique.

Comment réinitialiser la Freebox Revolution Server ?

Débranchez puis rebranchez le Server. Dès l'apparition du logo Free, effleurez une flèche tactile pour afficher le menu. Sélectionnez 'Effacer les paramètres' et validez avec OK. Attention : cela efface tous vos réglages personnalisés.

Puis-je utiliser plusieurs téléphones DECT ?

Oui, le Server est compatible DECT et permet de connecter jusqu'à 8 combinés sans fil. Aucun câble nécessaire entre le Server et les combinés.

Comment accéder au disque dur NAS depuis mon ordinateur ?

Assurez-vous que votre ordinateur est connecté au même réseau que le Server. Ouvrez l'explorateur de fichiers et tapez l'adresse IP du Server ou son nom réseau. Vous pouvez utiliser le serveur CIFS (NAS) pour partager fichiers, photos, vidéos et musique.

Quels sont les types de sécurité WiFi supportés ?

Le Server supporte le WEP 64/128 bits, WPA et WPA2. Vous pouvez également restreindre l'accès par adresse MAC et utiliser l'appairage rapide WPS.

Que faire si je perds ma clé WiFi ?

La clé WiFi est imprimée sur l'étiquette intérieure de l'emballage du Server. Si vous l'avez perdue, connectez-vous en Ethernet à l'interface d'administration du Server (http://freebox/ ou via l'IP) pour la retrouver ou la modifier.

Comment brancher la Freebox à la fibre optique ?

Utilisez le port SFP du Server pour raccorder le câble fibre (selon éligibilité). Si vous utilisez l'ADSL, branchez le câble sur le port DSL avec le filtre ADSL fourni.

Puis-je utiliser un disque dur externe en e-SATA ?

Oui, le Server dispose d'un port e-SATA pour connecter des périphériques de stockage externes compatibles. Cela permet des transferts rapides.

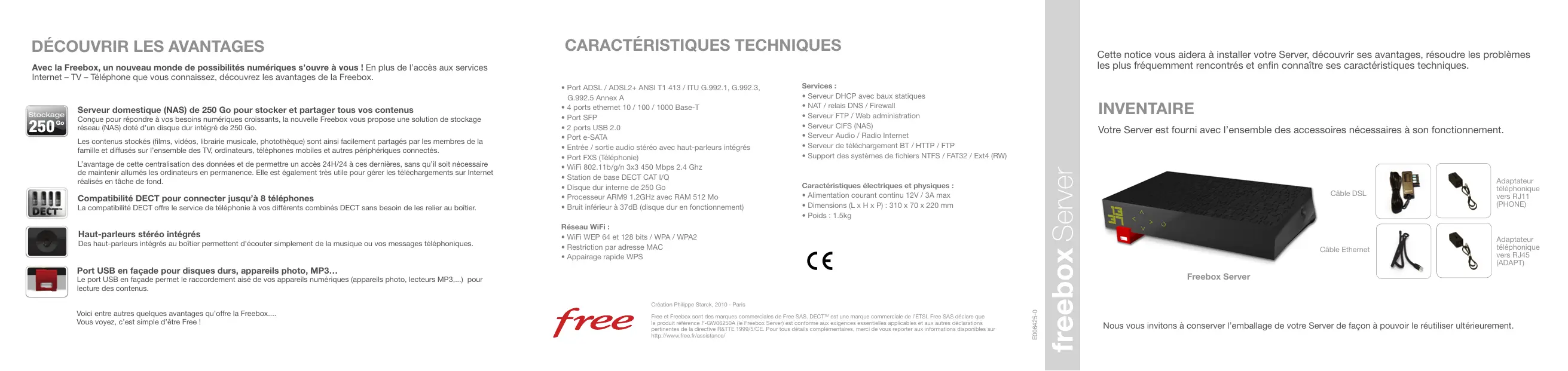

MODE D'EMPLOI BOX REVOLUTION SERVER FREE

Avec la Freebox, un nouveau monde de possibilités numériques s'ouvre à vous! En plus de l'accès aux services Internet - TV - Téléphone que vous connaissiez, découvrez les avantages de la Freebox.

Serveur domestique (NAS) de 250 go pour stocker et partager tous vos contenus

Conseils pour répondre à vos besoins numériques croissants, la nouvelle Freebox vous propose une solution de stockage réseau (NAS) dotée d'un disque dur intégré de 250 Go.

Les contenus stockés (films, vidéos, librairie musicale, photothèque) sont ainsi facilement partagés par les membres de la famille et diffusés sur l'ensemble des TV, ordinateurs, téléphones mobiles et autres périphériques connectés.

L'avantage de cette centralisation des données est de permettre un accès 24H/24 à ces dernières, sans qu'il soit nécessaire de maintenir allumés les ordinateurs en permanence. Elle est également très utile pour gérer les téléchargements sur Internet réalisés en tache de fond.

Compatibilité DECT pour connecter jusqu'à 8 téléphones

La compatibilité DECT offre le service de téléphonie à vos différents combinés DECT sans besoin de les relier au boîtier.

Haut-parleurs stéréo intégrés

Des haut-parleurs intégrés au boîtier permettant d'écouter simplement de la musique ou vos messages téléphoniques.

Port USB en façade pour disques durs, appareils photo, MP3...

Le port USB en façade permet le raccordement aisé de vos appareils numériques (appareils photo, lecteurs MP3,...) pour la lecture des contenus.

Voici entre autres quelques avantages qu'offre la Freebox...

Voyez, c'est simple d'être Free

• Port ADSL / ADSL2+ ANSI T1.413 / ITU G.992.1, G.992.3, G.992.5 Annex A
• 4 ports ethernet 10/100/1000 Base-T
• Port SFP
• 2 ports USB 2.0
• Port e-SATA
• Entrée / sortie audio stéréo avec haut-parleurs intégrés
• Port FXS (Téléphonie) WiFi 802.11b/g/n 3x3 450 Mbps 2.4 GHz
• Station de base DECT CAT I/Q Disque dur interne de 250 Go
• Processeur ARM9 1.2GHz avec RAM 512 Mo
• Bruit inférieur à 37dB (disque dur en fonctionnement)

Réseau wifi :

• WiFi WEP 64 et 128 bits / WPA / WPA2
• Restriction par adresse MAC Appairage rapide WPS

• Serveur DHCP avec baux statiques
• NAT / relais DNS / Firewall
• Serveur FTP / Web administration
• Serveur CIFS (NAS)
• Serveur Audio / Radio Internet
• Serveur de téléchargement BT / HTTP / FTP
• Support des systèmes de fichiers NTFS / FAT32 / Ext4 (RW)

Caractéristiques électriques et physiques :

• Alimentation courant continu 12V / 3A max
• Dimensions (L x H x P): 310 x 70 x 220 mm
• Poids : 1.5kg

Création philippe starck, 2010 - paris

Free et Freebox sont les marques commerciales de Free SAS. DECT™ est une marque commerciale de l'ETSI. Free SAS déclare que le produit reflétant F-GW06250A (le FreeBox Server) est conforme aux exigences essentielles applicables et aux autres déclarations pertinentes de la directive R&TTE 1999/5/CE. Pour tous détails complémentaires, merci de vous reporter aux informations disponibles sur http://www.free.fr/assistance/

Cette notice vous aidera à installer votre Server, découvrir ses avantages, résoudre les problèmes les plus récemment rencontrés et enfin connaître ses caractéristiques techniques.

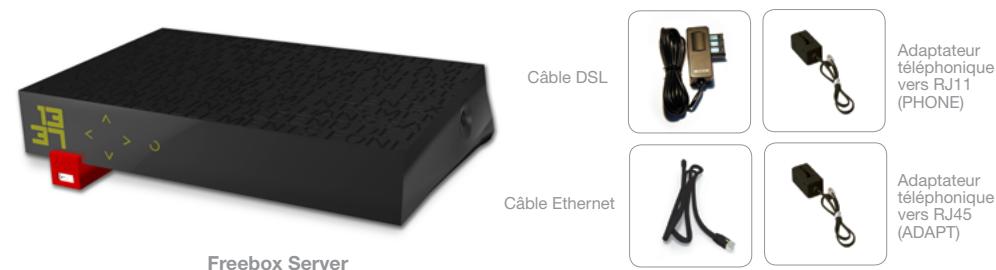

Inventaire

Votre Server est fourni avec l'ensemble des accessoires nécessaires à son fonctionnement.

Nous vous invitons à conserver l'emballage de votre Server de façon à pouvoir le réutiliser ultérieurement.

Reliez le Freebox Server à la prise téléphonique murale (image 1A). Si la prise murale n'est pas une prise en T, utilisez l'adaptateur RJ45 ADAPT fourni (image 1B)

Reliez votre téléphone au Freebox Server à l'aide de l'adaptateur téléphonique RJ11 PHONE fourni.

Branchez le Freebox Server à l'aide d'un Freeplug.

Une fois l'heure affichée, Internet et téléphone sont disponibles. Pour vous connecter sans fil à Internet, il vous suffit de chercher dans les connexions sans fil de vos ordinateurs le nom de réseau (SSID) figurant sur l'étiquette intérieure de l'emballage du Freebox Server et de saisir la clé associée.

Voulez égalemént vous connecter en branchant le câble Ethernet fourni sur un des quatre ports Ethernet du Freebox Server et sur le port Ethernet de votre ordinateur.

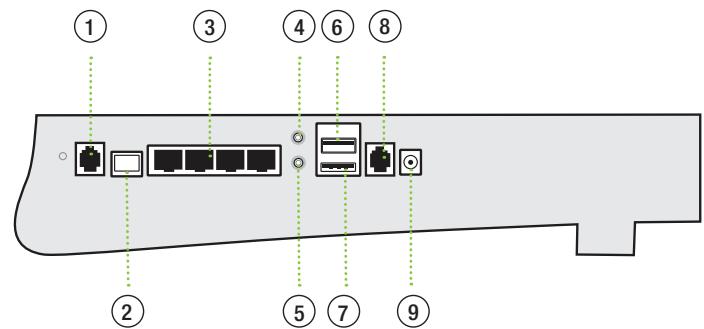

Connectique du SERVER

1 DSL 2 Fibre 3 Ethernet 4 Audio OUT 5 Audio IN USB2.0 eSATA Phone 9 Connecteur d'alimentation 12V

Raccordement du Server au réseau via la prise téléphonique murale à l'aide du filtre ADSL fourni. Raccordement du Server au réseau en fibre optique (selon éligibilité). Raccordement du Player au Server ou de vos ordinateurs au Server à l'aide soit d'un câble Ethernet, soit des Freeplug fournis. Raccordement d'un casque ou d'un appareil audio sur cette sortie audio de type jack 3,5 mm. Raccordement de tout type de lecteur audio sur cette entrée audio de type jack 3,5 mm. Raccordement des appareils numériques au Server. Raccordement de périphériques de stockage au Server. Raccordement du téléphone au Server. Raccordement du Server au courant électrique.

Redémarrage

Pour résoudre un dysfonctionnement, pensez à réaliser un redémarrage du Server en le débranchant puis le rebranchant électriquement. Notez que jusqu'à ce que le Server affiche à nouveau l'heure, il n'est pas possible de profiter du service TV numérique, ce dernier étant dépendant des informations reçues par le Server (sonné éligibilité).

En cas de dysfonctionnement persistant, l'afficheur vous indique une erreur avec un libellé explicatif. Vous pouvez simplement naviguer dans les menus de l'afficheur en effleurant les flèches tactiles et le bouton OK ( ). Pour utiliser au mieux les informations fournies sur l'afficheur et réaliser un diagnostic approprié, nous vous recommandons d'utiliser l'assistance en ligne sur http://www.free.fr/assistance ou de contacter le support technique de Free.

Réinitialisation

Si un simple redémarrage du Server n'a pas résolu le dysfonctionnement, il est possible de procéder à une réinitialisation du Server. La réinitialisation entraîne une remise à zéro de l'ensemble des paramètres personnalisés du Server. La réinitialisation ne doit donc être utilisée qu'en cas de cause ou sur demande explicite du support technique de Free.

Pour réinitialiser le server, procédez comme suit :

• Débranchez, puis rebranchez le Server.
• Le logo Free apparait pendant quelques secondes sur l'afficheur, effleurez alors l'une des flèches tactiles pour faire apparaitre le menu. Puis, sélectionnez dans le menu le mode « Effacer les paramètres » et validez avec la bouton tactile OK (
