Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Marque	FREE
Modèle	F-PL01C
Fonctions principales	Relier Freebox Server et Freebox Player via le réseau électrique existant
Alimentation	Secteur, via câble électrique fourni
Connectivité	Ethernet RJ45 + Prise électrique intégrée
Contenu de la boîte	2 Freeplug, 2 câbles Ethernet+alimentation, 2 câbles électriques
Association	Appuyer 15s puis 2s sur le bouton pour associer deux Freeplug
Témoin lumineux	Bouton poussoir avec indicateur lumineux (orange, rouge, vert)
Conformité	Directive R&TTE 1999/5/CE
Dimensions	Bloc d'alimentation compact (non précisé)
Poids	Léger (non précisé)
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité
Pièces détachées et réparabilité	Contacter le SAV FREE, pas de pièces détachées grand public
Informations générales	Conserver l'emballage, peut être déplacé sans réassociation

FOIRE AUX QUESTIONS - BOX REVOLUTION PLUG FREE

Comment installer mes Freeplug ?

Branchez le double câble (Ethernet + alimentation) sur chaque Freeplug, puis reliez le câble électrique à une prise secteur. Ensuite, branchez le câble Ethernet sur votre Freebox Server et Freebox Player.

Comment associer deux Freeplug ?

Mettez les deux Freeplug sous tension. Appuyez sur le bouton pouvoir d'un Freeplug pendant 15 secondes jusqu'à ce que le témoin devienne rouge fixe. Relâchez, puis appuyez à nouveau 2 secondes : le témoin clignote vert/orange. Répétez sur l'autre Freeplug pour finaliser l'association.

Que faire si l'association est rompue ?

Répétez la procédure d'association décrite dans la notice : appui long de 15 secondes puis appui court de 2 secondes sur chaque Freeplug.

Puis-je déplacer un Freeplug après association ?

Oui, vous pouvez débrancher et déplacer les Freeplug sans devoir refaire une association, à condition qu'ils restent sous tension lors de l'association initiale.

Comment remettre à zéro un Freeplug ?

L'appui long de 15 secondes sur le bouton pouvoir réinitialise le Freeplug. Le témoin passe au rouge fixe, indiquant qu'il est prêt pour une nouvelle association.

Quels câbles sont fournis avec les Freeplug ?

Chaque Freeplug est livré avec un double câble (Ethernet + alimentation) et un câble électrique séparé pour la prise secteur.

Les Freeplug sont-ils compatibles avec d'autres box ?

Les Freeplug sont optimisés pour les Freebox Server et Player, mais peuvent fonctionner avec tout équipement Ethernet. L'association initiale est spécifique aux Freeplug entre eux.

Que signifie le témoin lumineux orange ?

Le témoin orange apparaît brièvement après l'appui long de 15 secondes, puis devient rouge fixe. Ceci indique que le Freeplug est en mode réinitialisation.

Comment nettoyer mes Freeplug ?

Débranchez toujours les Freeplug avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

Où trouver la déclaration de conformité ?

La déclaration de conformité est disponible sur http://www.free.fr/assistance/. Le produit F-PL01C est conforme à la directive R&TTE 1999/5/CE.

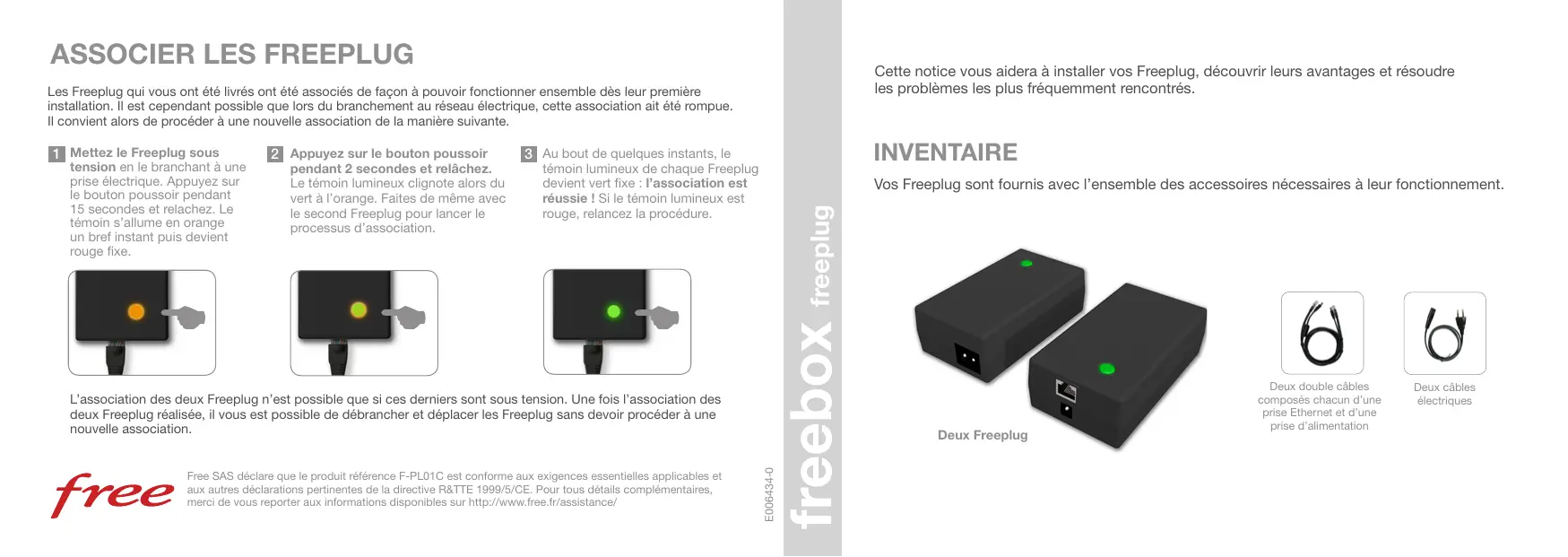

MODE D'EMPLOI BOX REVOLUTION PLUG FREE

Les Freplug qui vous ont été livrés ont été associés de façon à pouvoir fonctionner ensemble dès leur première installation. Il est cependant possible que lors du branchement au réseau électrique, cette association ait été rompue. Il convient alors de procéder à une nouvelle association de la manière suivante.

1 Mettez le Freeplug sous tension en le branchant à une prise électrique. Appuyez sur le bouton pouvoir pendant 15 secondes et relâchez. Le témoin s'allume en orange un bref instant puis devient rouge fixe.

2 Appuyez sur le bouton pouvoir pendant 2 secondes et relâchez. Le témoin lumineux clignote alors du vert à l'orange. Faites de même avec le second Freeplug pour lancer le processus d'association.

L'association des deux Freeplug n'est possible que si ces derniers sont sous tension. Une fois l'association des deux Freeplug réalisée, il vous est possible de débrancher et déplacer les Freeplug sans devoir procéder à une nouvelle association.

Free SAS déclare que le produit F-PL01C est conforme aux exigences essentielles applicables et aux autres déclarations pertinentes de la directive R&TTE 1999/5/CE. Pour tous détails complémentaires, merci de vous reporter aux informations disponibles sur http://www.free.fr/assistance/

Cette notice vous aidera à installer vos Freeplug, découvrir leurs avantages et résoudre les problèmes les plus fréquemment rencontrés.

Inventaire

Vos Freeplug sont fournis avec l'ensemble des accessoires nécessaires à leur fonctionnement.

Deux câbles composés chacun d'une prise Ethernet et d'une prise d'alimentation

Deux câbles électriques

Inventaire

Deux Freeplug vous sont fournis afin de vous offrir la possibilité de relier par le réseau électrique de votre logement libre Freebox Server et votre Freebox Player de manière sécurisée.

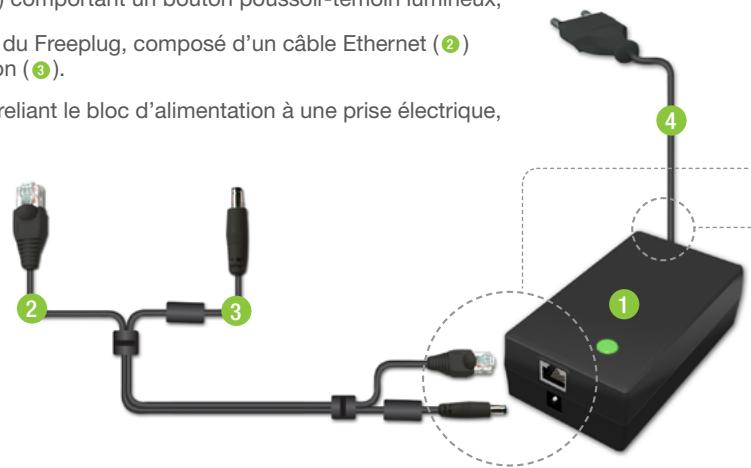

Chaque Freeplug est un bloc d'alimentation qui intègre la technologie de Courant Porteur en Ligne (ou CPL). Il est composé :

du bloc d'alimentation (1) un bouton poussoir-témoin lumineux, - d'un double câble partant du Freeplug, composé d'un câble Ethernet (2) et d'un câble d'alimentation (3). d'un câble électrique (4) reliant le bloc d'alimentation à une prise électrique,

Nous vous invitons à conserver l'emballage de vos Freeplug de façon à pouvoir le réutiliser ultérieurement.

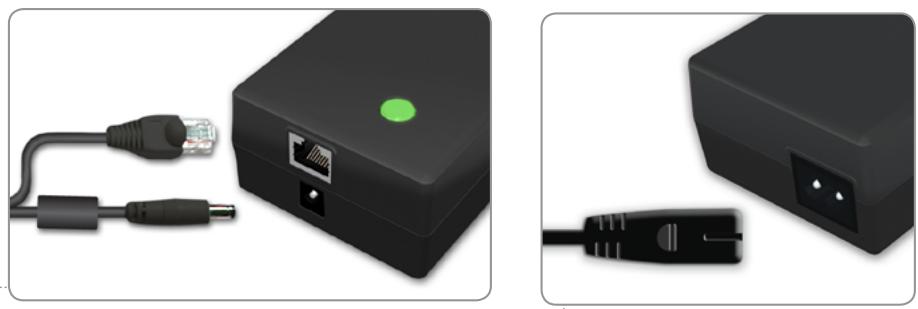

Preparer vos freeplug

Deux câbles sont à connecter sur chaque Freeplug :

Connectez le double câble composé d'une prise Ethernet et d'une prise d'alimentation

Vos Freeplug sont maintenant prêts à être branchés à votre Freebox Server et à votre Freebox Player.
