Technologie réseau	ADSL / ADSL2+
Débit descendant max (théorique)	24 Mbit/s (ADSL2+)
Débit montant max	1 Mbit/s
Wi-Fi	802.11n (Wi-Fi 4), bande 2,4 GHz
Débit Wi-Fi théorique	450 Mbit/s (N450)
Ports Ethernet (Server)	5 ports
Port téléphone VoIP	1 port RJ11
Port ADSL (Server)	1 port ADSL / ADSL2+
Port USB (Server)	1 port USB
Sortie vidéo (Player)	HDMI, S-VHS, composite
Sortie audio numérique (Player)	S/PDIF optique et coaxial
Ports USB (Player)	2 ports USB
Disque dur intégré (Player)	40 Go
Configuration matérielle	2 boîtiers séparés : Server + Player
Alimentation	12V / 3A (chaque boîtier)
Dimensions (Server)	245 x 190 x 65 mm

FOIRE AUX QUESTIONS - BOX CRYSTAL FREE

La Freebox Crystal est-elle compatible avec la fibre optique ?

Non, la Freebox Crystal fonctionne exclusivement en ADSL et ADSL2+. Elle est destinée aux zones sans dégroupage total. Pour la fibre optique, Free propose d'autres offres Freebox distinctes.

Quel débit Internet peut-on attendre avec la Freebox Crystal ?

La Freebox Crystal supporte l'ADSL2+ avec un débit descendant théorique jusqu'à 24 Mbit/s et un débit montant d'environ 1 Mbit/s. Le débit réel dépend de la distance entre votre domicile et le central téléphonique.

Comment configurer le Wi-Fi de la Freebox Crystal ?

Le Wi-Fi utilise la norme 802.11n sur la bande 2,4 GHz. Le SSID et la clé Wi-Fi par défaut sont indiqués sur l'étiquette au dos du boîtier Server. Pour modifier les réglages, connectez-vous à l'interface d'administration via mafreebox.freebox.fr.

Comment brancher la télévision à la Freebox Crystal ?

Connectez le boîtier Player à votre téléviseur via le câble HDMI fourni. Pour les téléviseurs plus anciens sans HDMI, le Player dispose également de sorties S-VHS et composite vidéo.

Peut-on enregistrer des programmes TV avec la Freebox Crystal ?

Oui. Le boîtier Player intègre un disque dur de 40 Go permettant d'enregistrer des émissions directement depuis le guide des programmes TV de la Freebox.

Comment utiliser la téléphonie avec la Freebox Crystal ?

Branchez votre téléphone fixe sur le port téléphone (RJ11) du boîtier Server. La Freebox Crystal inclut un service de téléphonie VoIP avec appels illimités vers les fixes en France métropolitaine.

Que faire si la Freebox Crystal ne se connecte plus à Internet ?

Vérifiez d'abord le câblage entre la prise téléphonique murale et le port ADSL du Server. Redémarrez la box en la débranchant 30 secondes puis rebranchez-la. Si le problème persiste, contactez le support Free au 3244.

Comment accéder à l'interface d'administration de la Freebox Crystal ?

Depuis un appareil connecté à la Freebox, ouvrez un navigateur et tapez mafreebox.freebox.fr. Vous pouvez y gérer le Wi-Fi, le DHCP, la redirection de ports et les paramètres téléphoniques.

Combien d'appareils peut-on connecter en filaire à la Freebox Crystal ?

Le boîtier Server dispose de 5 ports Ethernet pour connecter ordinateurs, consoles ou autres équipements réseau en filaire. Pour connecter davantage d'appareils, ajoutez un switch Ethernet.

Quelles sorties audio sont disponibles sur le Player de la Freebox Crystal ?

Le Player propose une sortie audio numérique S/PDIF en deux formats : optique (Toslink) et coaxial. Ces sorties permettent de connecter un amplificateur ou une barre de son pour une restitution audio de qualité.

Peut-on connecter une clé USB ou un disque externe à la Freebox Crystal ?

Oui, le boîtier Player dispose de 2 ports USB permettant de connecter une clé USB ou un disque dur externe pour lire des fichiers multimédia sur votre téléviseur.

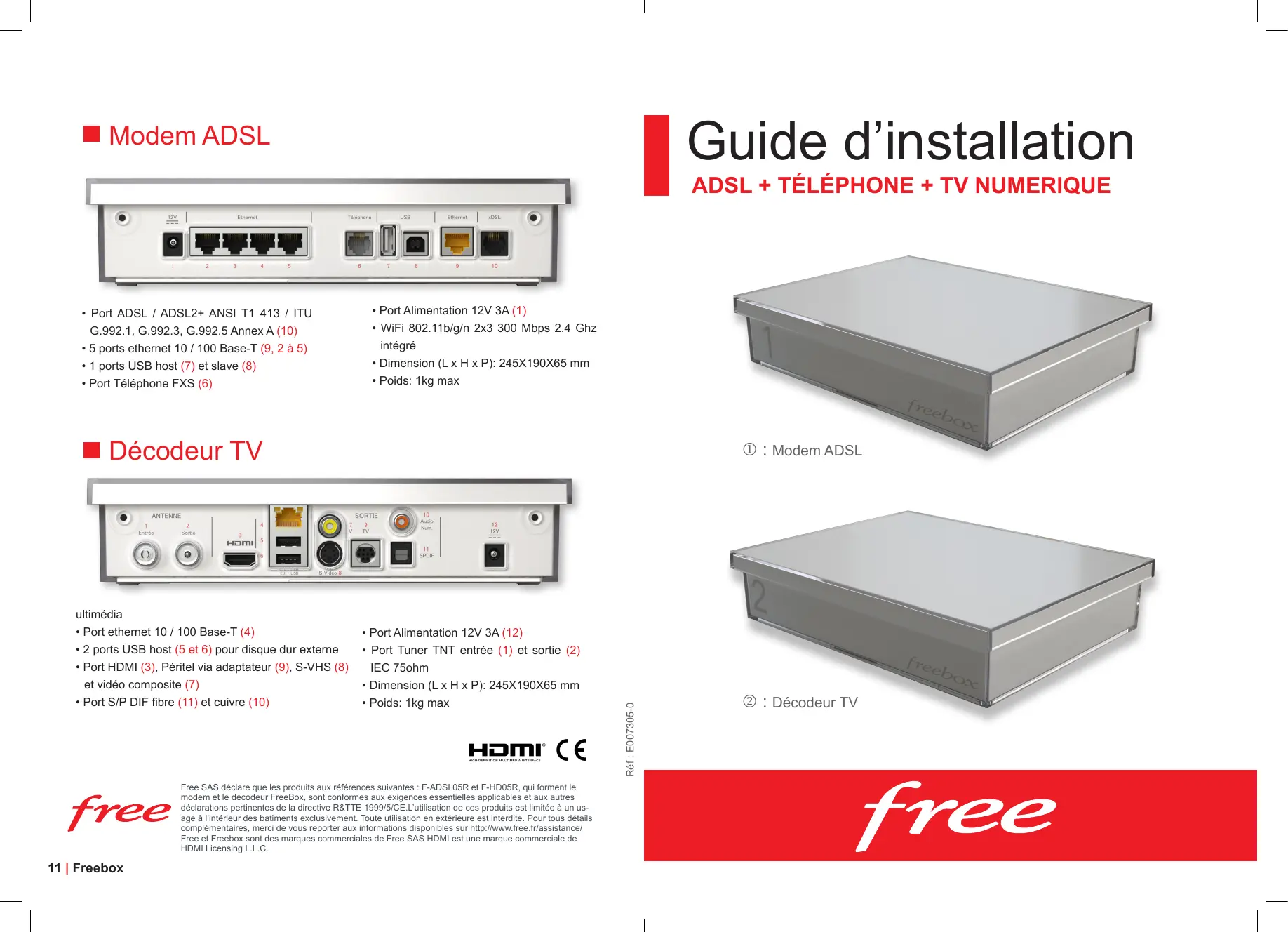

MODE D'EMPLOI BOX CRYSTAL FREE

• Port ethernet 10 / 100 Base-T (4)
• 2 ports USB host (5 et 6) pour disque dur externe
• Port HDMI (3), Péritel via adaptateur (9), S-VHS (8) et vidéo composite (7)
• Port S/P DIF fibre (11) et cuivre (10)
• Port Alimentation 12V 3A (12)
• Port Tuner TNT entrée (1) et sortie (2) IEC 75ohm Dimension (L x H x P): 245X190X65 mm
• Poids: 1kg max

Hami

Free SAS déclare que les produits aux références suivantes : F-ADSL05R et F-HD05R, qui forment le modem et le décodeur FreeBox, sont conformes aux exigences essentielles applicables et aux autres déclarations pertinentes de la directive R&TTE 1999/5/CE. L'utilisation de ces produits est limitée à un usage à l'intérieur des bâtiments exclusivement. Toute utilisation en extérieure est interdite. Pour tous détails complémentaires, merci de vous reporter aux informations disponibles sur http://www.free.fr/assistance/Free and Freebox sont des marques commerciales de Free SAS HDMI est une marque commerciale de HDMI Licensing L.L.C.

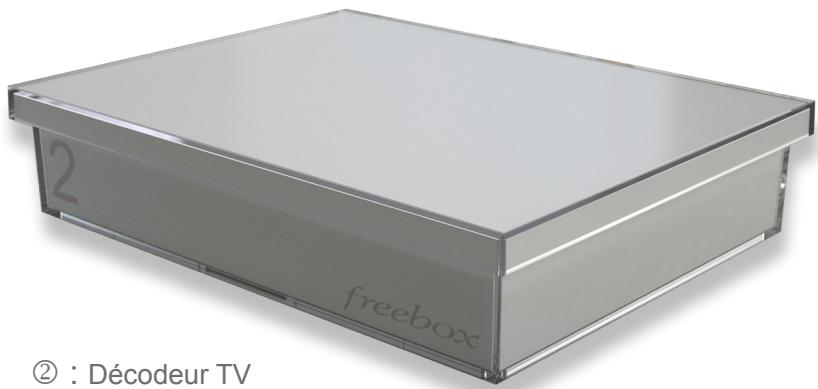

Guide d'installation

ADSL + TÉLÉPHONE + TV NUMERIQUE

① : Modem ADSL

free

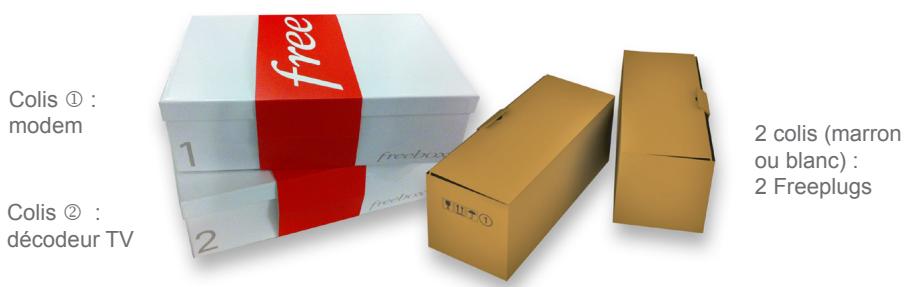

Bienvenue

Cette notice vous aidera à installer votre modem (aussi appelé boîtier 1) et décodeur (aussi appelé boîtier 2) Freebox, découvrir leurs avantages, résoudre les problèmes les plus fréquemment mentionnés rencontrés et enfin connaître leurs caractéristiques techniques.

Afin de faciliter leur installation, chaque connecteur porte un numéro, qui sera rappelé dans les descriptifs de ce document.

Sommaire

Associer les Freeplugs 2 Installer mon modem 4 Raccorder mon ordinateur 5

Telephone

• Brancher et activer mon téléphone 6

■ Installer mon décembre 7

Prise en MAIN et résolution

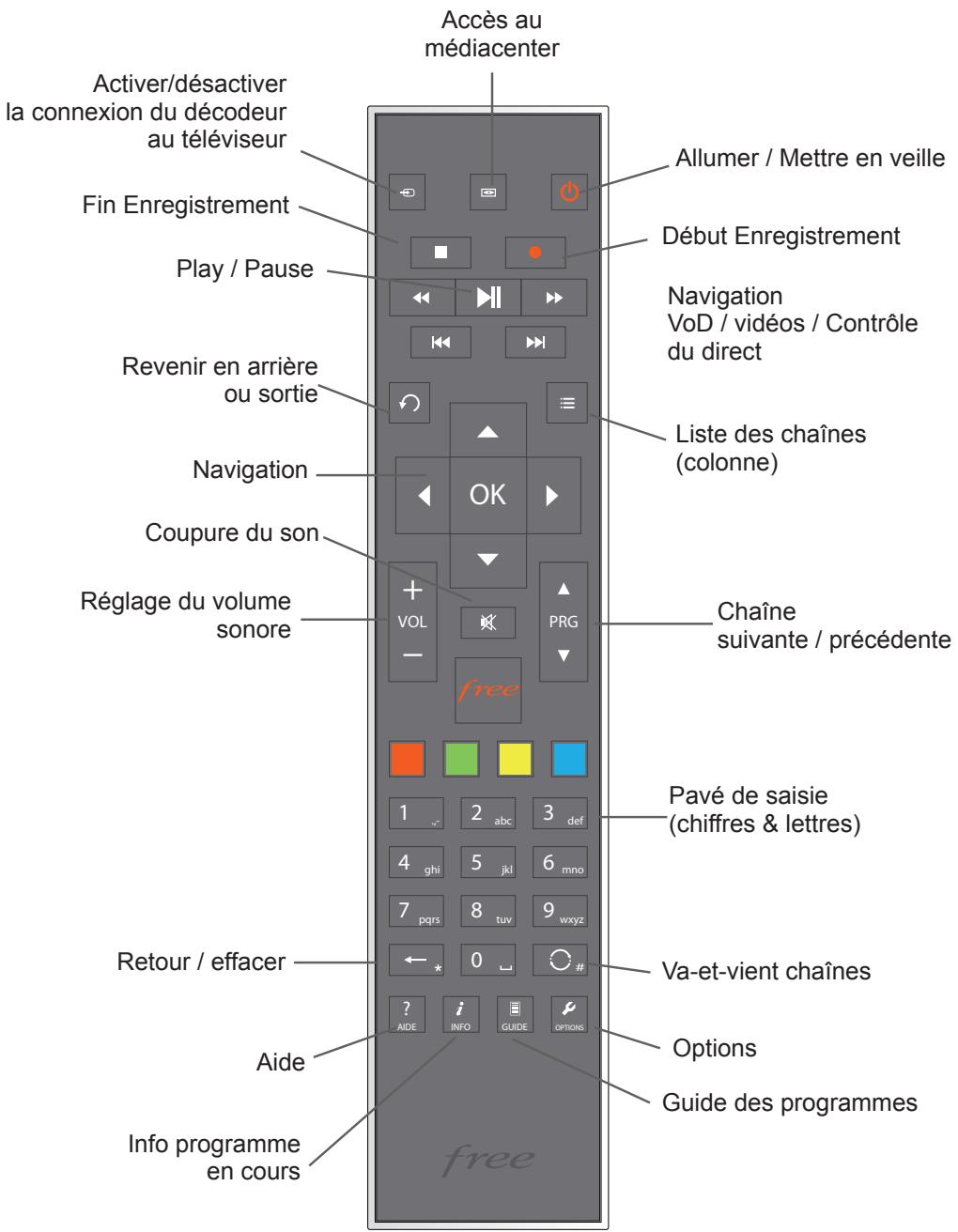

Redémarrer mes équipements 8 ■ Résoudre les problèmes les plus fréquents 9 Découvrir ma télécommande 10

Présentation

Les Freeplugs sont des blocs d'alimentation qui intègrent la technologie de Courant Porteur en Ligne (CPL) offrant ainsi la possibilité de relier par le réseau électrique de votre logement un modem et votre décodeur de manière sécurisée.

Pour permettre aux Freeplugs d'assurer la liaison entre le modem et le décodeur TV, ils doivent être sous tension et préalablement associés. Un Freeplug ne peut être associé qu'avec un autre Freeplug. Une fois l'association des deux Freeplugs réalisée, il vous est possible de débrancher et déplacer les Freeplugs sans devoir procéder à nouveau à leur association.

Un freepug se compose :

• d'un câble électrique reliant le bloc d'alimentation à une prise électrique,
• du bloc d'alimentation (1) comportant 2 témoins lumineux et un bouton-poussoir noir,
• d'un double câble partant du bloc d'alimentation, composé d'un câble Ethernet (2) et d'un câble d'alimentation (3) disposant en son embout d'un adaptateur, qu'il faut ajouter pour le modem et retirer pour le décodeur TV.

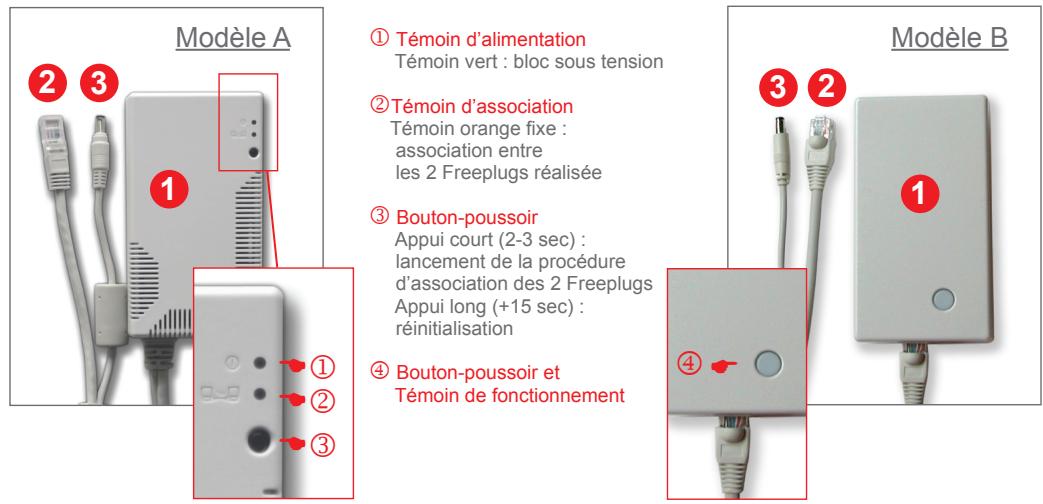

Détails des éléments du bloc d'alimentation

Il existe deux modèles de Freeplugs (à fonctionnalités identiques). Pour les consignes d'installation, reportez-vous à la photo du modèle correspondant à vos Freeplugs.

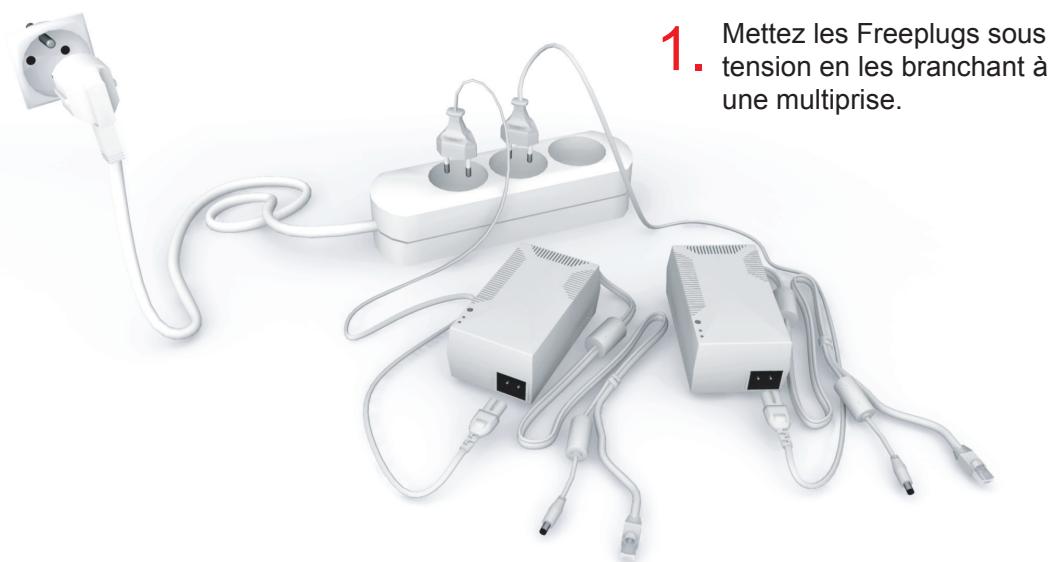

Association

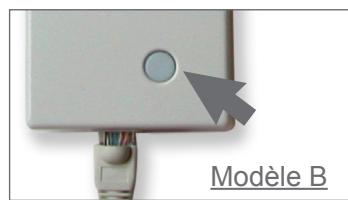

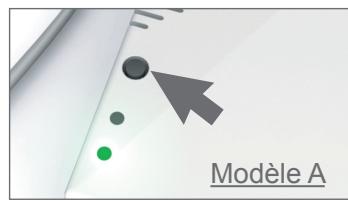

1. Lancez l'association des Free-plugs par un appui sur le bouton-poussoir 2 à 3 secondes

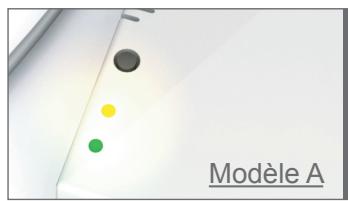

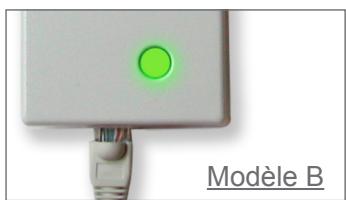

2. Au bout de quelques instants, le(s) témoin(s) s'allume(nt) de manière fixe : l'association est réussie !

En cas d'échec, relancer l'association des deux Freeplugs ou procéder à une réinitialisation (appui long 15 secondes sur le bouton-poussoir).

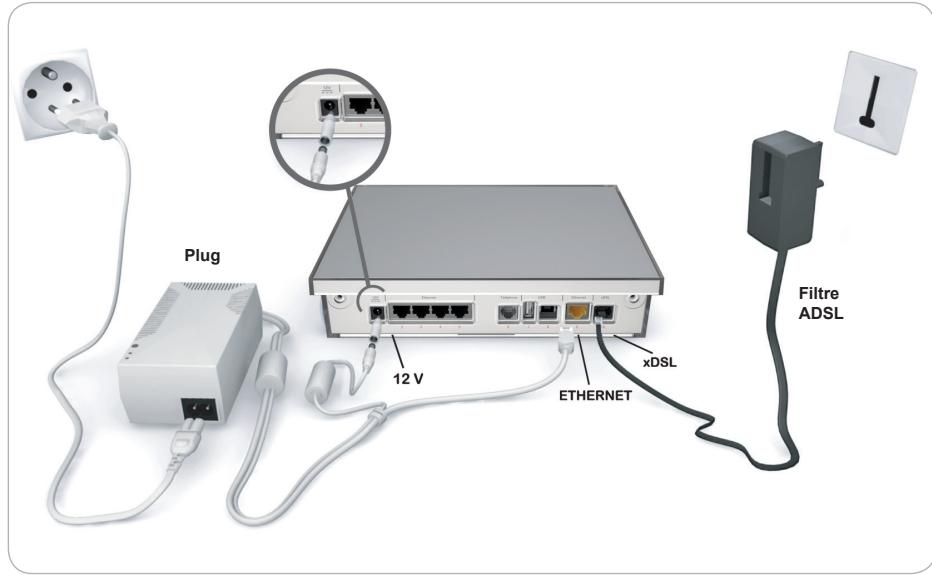

1. Munissez-vous d'un freeplug et du filtre ADSL

Reliez à l'aide du filtre ADSL votre modem (prise 10) à une prise téléphonique murale. Reliez également à votre modem le câble d'alimentation du Freeplug muni de son adaptateur (prise 1), et le câble ethernet (prise 9). Mettez alors sous tension en branchant le câble électrique du Freeplug à une prise électrique.

2. Synchronisation ADSL

Cette phase n'implique aucune intervention de votre part. À la mise sous tension du modem, tous les segments de l'afficheur vont s'allumer puis suivre un mouvement de rotation dans le sens des aiguilles d'une montre. (1). Ce mouvement va s'accélérer jusqu'à former un rectangle fixe (2). Une barre horizontale va apparaître qui va monter / descendre (3). Suite à cela, le modem va redémarrer, passer par les étapes 1 et 2 puis l'heure va s'afficher (4), preuve que votre modem est désormais opérationnel.

(1). Chenillard

(2). Rectangle fixe

(3). Barre horizontalement

(4). Heure

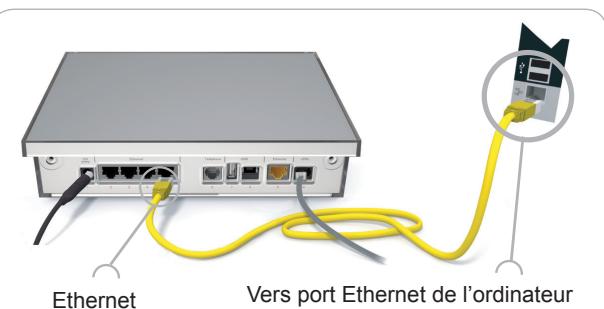

Raccorder mon ordinateur

Votre modem affiche l'heure. Il est opérationnel : vous avez accès aux services Internet. Vous devez besoinr un moyen de raccordement à votre ordinateur pour accéder à Internet.

Utilisez le câble Ethernet (à cabochons jaunes) pour relier un des quatre ports (numérotés de 2 à 5) du modem à votre ordinateur. Aucune installation supplémentaire n'est requise : par défaut, votre système détecte une nouvelle connexion et établit une liaison à Internet.

Wifi-mimo (sans fil)

Votre ordinateur doit être equipped'un dispositif WiFi.

Au préalable, il est nécessaire de raccorder votre ordinateur par le biais du câble Ethernet dans le but de configurer votre Freebox.

Rendez-vous sur http://subscribe.free.fr/login, identifiez-vous à l'aide de votre numéro de téléphone identifiant et du mot de passe associé. Dans la rubrique "Internet", cliquez sur "Configurer mon réseau WiFi". Cochez la case "Activer le réseau Wifi personnel" puis "Canal automatique". Nommez votre réseau. Choisissez le type de protection, de préférence WPA (TKIP+AES) et saisissez votre clé (mot de passe). Validatez puis déconnectez-vous de "Mon compte".

Redémarrez votre modem afin que soit prise en compte l'activation du WiFi Mimo. Une fois l'heure de nouveau affichée, retirez le câble Ethernet et demandez à votre ordinateur de procéder à une recherche des réseaux sans fil. Dans la liste qui apparait, vous trouverez le nom du réseau que vous avez choisi. Vous devrez le sélectionner, puis vous y connecter en indiquant la clé (WPA ou WEP) choisie.

- Connecter plusieurs ordinateurs en même temps (mode ethernet ou wifi-mimo)

Rendez-vous sur http://subscribe.free.fr/login, identifiez-vous à l'aide de votre numéro de téléphone et du mot de passe associé. Dans la rubrique "Internet", cliquez sur "Configurer mon routeur FreeBox". Cochez la case "Activer le mode routeur", validez puis déconnectez-vous de "Mon compte". Redémarrez votre Freebox.

Branchement du téléphone

Utilisez l'adaptateur téléphonique fourni pour brancher votre téléphone à la prise 6 de votre modem, comme illustré ci-dessous.

Vers prise téléphonique du téléphone

Gestion des services depuis mon espace abonné

Rendez-vous sur http://subscribe.free.fr/login, identifiez-vous à l'aide de votre numéro de téléphone identifiant et du mot de passe associé.

Dans la rubrique "Téléphone", vous avez la possibilité de : gérer vos différents services téléphoniques, en particulier :

Activation de la messagerie - Consultation de vos messages téléphoniques Transferts d'appels - Restriction de présentation du numéro - Gestion de la publication de votre numéro

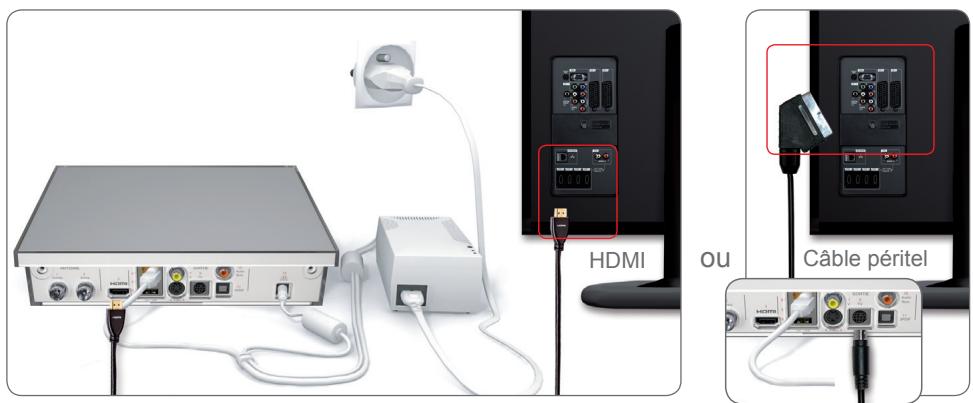

Installer mon décodeur

1. Utilisez le câble HDMI pour relier votre décodeur (prise 3) à une entrée vidéo de votre téléviseur. Vous disposerez alors de la qualité d'image optimale. Si votre téléviseur n'est pas équipéd'une telle prise, vous devrez alors raccorder la sortie TV (prise 9) à une prise Péritel de votre téléviseur. Notez bien que seul un câble.
2. Allumez votre téléviseur et, grâce à sa télécommande, basculez sur la sortie extérieure en appuyant sur la touche correspondant au canal extérieur (AV-1, EXT1, AUX, etc., selon le modèle du téléviseur).
3. Branchez les deux câbles du Freeplug (préalablement associé) respectivement sur le port Ethernet (prise 4) et sur le port « 12V » (prise 12) au dos du décodeur TV. N'oubliez pas de replacer l'embout adaptateur du câble d'alimentation.

Votre téléviseur affiche les étapes d'initialisation du décodeur, également indiquées sur l'afficheur du décodeur : "ETAPE 1", "ETAPE 2".... Après redémarrage, le décodeur affiche "FREE", "RESEAU" puis "VIDEO".

Contrôle du direct

Vous regardez la télévision, mais un événement inattendu vous amène à vous absenter. Ne manquez pas une seconde en contrôlant le direct : mettez le programme en pause et reprenez la lecture à tout moment. Vous pouvez même faire avance rapide pour rattraper la diffusion en temps réel.

Enregistrement des programmes

Grâce au disque dur inclus dans votre décodeur TV magnétoscope, vous enregistrez vos programmes en toute liberté : enregistrement immédiat, enregistrement depuis le guide des programmes ou enregistrement programme. Vous pouvez même désir d'enregistrer les épisodes de vos séries préférées chaque semaine à heures fixes pour une durée déterminée. Activez préalablement le disque dur de votre décodeur TV avant de pouvoir enregistrer vos programmes.

Redémarrer mes équipements

Le redémarrage du modem ou du décodeur permet de résoudre un dysfonctionnement, mais également de rechercher une éventuelle mise à jour du logiciel interne pour améliorer son fonctionnement.

Redémarrage du modem

Allumez votre décodeur et appuyez sur la touche "Free" de la télécommande. À l'aide du pavé de flèches et de la touche "OK", rendez-vous à la rubrique "Paramètres", puis "Informations réseau". Dans l'onglet "État", CHOISSEZ "Redémarrer le modem" et validez avec "OK".

Votre modem redémarre. Éteignez le décodeur. Notez que jusqu'à ce que le modem affiche à nouveau l'heure, il n'est pas possible de profiter du service TV numérique Free, ce dernier étant dépendant des informations reçues par le modem.

Redémarrage du décodeur

Allumez votre décodeur et appuyez sur la touche "Free" de la télécommande. A l'aide du pavé de flèches et de la touche "OK", rendez-vous à la rubrique "Paramètres", puis "Informations générales". Choisissez "Redémarrer le décodeur" et validez avec "OK". Votre décodeur redémarre.

Réinitialisation du décodeur

La manipulation consiste à débrancher le câble d'alimentation, à maintenir la touche Veille de la télécommande appuyée, puis à rebrancher le câble d'alimentation. Relâchez la touche Veille lorsque la mention "Firmware" apparait (sinon renouvelez l'opération).

Après le redémarrage, le décodeur poursuit ses étapes d'initialisation. Si votre décodeur est correctement relié à votre télévisieur allumé sur le canal extérieur approprié, vous pouvez visualiser à l'écran les différentes étapes de la phase d'initialisation.

Il est également possible de procéder à un redémarrage de votre modem et de votre décodeur en les débranchant puis rebranchant électriquement.

Modem ADSL

Pour résoudre tout type de dysfonctionnement, pensez à réaliser un redémarrage du modem concerné.

Le modem n'affiche rien

Vérifiez le branchement du câble d'alimentation de votre modem.

Le modem affiche un chenillard lent

Vérifiez les branchements des deux câbles, comme indiqué à la rubrique « Branchement du modem » (filtre ADSL et alimentation). Testez le branchement du filtre ADSL sur une autre prise murale (bannissez tout type de rallonge).

Le modem affiche un rectangle clignotant

Vérifiez sur votre compte « http://subscribe.free.fr/login » que le câblage de votre ligne est bien terminé. Patientez 48 heures après la réception du modem et du décodeur.

Le modem affiche ER10 ou ER80

Vérifiez sur votre compte « http://subscribe.free.fr/login », rubrique « Suivi d'activation » que le câblage de votre ligne est bien terminé.

Patientez 48h après la réception du modem et du décodeur TV.

Le décodeur n'affiche rien

Vérifiez le branchement du câble d'alimentation, comme précisé à la rubrique « Mise sur tension » du décodeur TV.

Le décodeur affiche une erreur (erreur 2 ou 3)

Vérifiez que les Freeplugs soient bien associés.

Si tel est le cas, procédez à la réinitialisation du décodeur TV.

Le décodeur bloque sur une étape

Vérifiez l'ensemble des branchements et procédez à un redémarrage du décodeur.

Le décodeur bloque sur « réseau

Vérifiez que les Freeplugs soient bien associés.
