Type de produit	Amplificateur casque portable avec DAC USB
Marque	Denon
Modèle	DA-10
Dimensions (L x l x h)	120 x 70 x 20 mm
Poids	200 g
Alimentation	Batterie lithium-ion rechargeable via USB (5V)
Autonomie de la batterie	Environ 8 heures d'écoute
Entrée audio	USB Micro-B (pour PC/Mac/Android), optique Toslink, analogique 3,5 mm
Sortie audio	Jack 3,5 mm casque, sortie ligne 3,5 mm
Résolution DAC	Jusqu'à 24 bits / 192 kHz (USB), 24 bits / 96 kHz (optique)
Type de DAC	PCM1795 (Burr-Brown)
Impédance de sortie casque	1,2 Ω
Puissance de sortie casque	135 mW sous 32 Ω
Rapport signal/bruit	107 dB
Distorsion harmonique totale	< 0,005 %
Fonctions principales	Amplificateur casque, DAC USB, convertisseur analogique-numérique, filtre numérique ajustable
Entretien et nettoyage	Utiliser un chiffon doux sec, ne pas utiliser de solvants ni d'abrasifs
Sécurité	Ne pas exposer à l'humidité, aux températures extrêmes ou aux chocs
Pièces détachées et réparabilité	Le câble USB est remplaçable ; batterie non amovible par l'utilisateur, contactez le SAV Denon
Informations générales	Conçu au Japon, garantie 2 ans

FOIRE AUX QUESTIONS - DA-10 DENON

Comment brancher le Denon DA-10 à un ordinateur ?

Utilisez le câble USB fourni pour connecter le port USB Micro-B du DA-10 à un port USB de votre ordinateur. L'appareil sera reconnu comme périphérique audio sans pilote sous Windows, macOS et Linux.

Puis-je utiliser le DA-10 avec un smartphone ?

Oui, via le câble USB OTG (non fourni) pour les appareils Android. Pour iPhone, un adaptateur Lightning vers USB Camera est nécessaire.

Quelle est l'autonomie de la batterie ?

L'autonomie est d'environ 8 heures en utilisation avec un casque. La recharge complète dure environ 3 heures via USB.

Le DA-10 peut-il charger un téléphone ?

Non, le port USB ne fournit que l'alimentation pour l'appareil lui-même. Il ne peut pas charger un téléphone.

Comment utiliser la sortie ligne ?

Branchez un câble 3,5 mm sur la sortie ligne (Line Out) du DA-10 et connectez-le à un amplificateur ou une enceinte active. Le volume de la sortie ligne est fixe.

Quels casques sont compatibles ?

Le DA-10 fonctionne avec la plupart des casques d'impédance comprise entre 16 et 300 Ω. Il est particulièrement adapté aux casques haute impédance grâce à sa puissance de sortie.

Comment changer le filtre numérique ?

Maintenez enfoncé le bouton ‘Filter’ pendant 2 secondes. Les filtres disponibles sont : Sharp, Slow, Short Delay Sharp, Short Delay Slow, et Super Slow.

Le DA-10 prend-il en charge le DSD ?

Non, le DAC PCM1795 ne supporte pas le format DSD. Il gère le PCM jusqu'à 24 bits/192 kHz.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux légèrement humide pour essuyer la surface. Ne jamais utiliser de produits chimiques, d'alcool ou de matériaux abrasifs.

Que faire si le son est déformé ?

Vérifiez le volume de la source audio et de l'amplificateur. Réduisez le volume, puis augmentez-le progressivement. Assurez-vous que le câble USB est bien branché. Si le problème persiste, réinitialisez l'appareil en débranchant le câble USB et en le rebranchant.

MODE D'EMPLOI DA-10 DENON

Connexions Lecture Réglages Conseils Annexe

DENON®

DA-10

USB-DAC portable/

Amplificateur de casque

Manuel de l'Utilisateur

Vous pouvez imprimer plus d'une page d'un PDF sur une seule feuille de papier.

Panneau avant

Panneau latéral

Panneau arrière

Index

Contenu Connexions Lecture Réglages Conseils Annexe

Accessoires 5
Caractéristiques principales 6
Audio haute qualité 6
Haute performance 6
Nomenclature et fonctions 7
Panneau avant 7
Panneau latéral 8
Panneau arrière 9
Charge initiale 10

Connexions

Connexion d'un casque 13
Connexion d'un PC ou Mac 14
Connexion d'un iPod au port iPod/iPhone 15
Connexion d'un smartphone ou d'un lecteur portable 17
Connexion d'un amplificateur 18
Rangement dans l'étui 19

Panneau avant

Panneau latéral

Panneau arrière

2

Index

Contenu Connexions Lecture Réglages Conseils Annexe

Lecture

Utilisation basique	21
Mise sous tension	21
Sélection de la source d'entrée	22
Réglage du volume	22
Utilisation en tant que convertisseur N/A (USB-DAC)	23
Connexion et lecture depuis un ordinateur (USB-DAC)	24
Lecture d'un iPod	32
Lecture du contenu d'un iPod	33
Lecture de l'audio à partir de dispositifs connectés aux connecteurs AUX	34

Réglages

Liste des réglages 35

Conseils

Contenu 37 Dépistage des pannes 38

Panneau avant

Panneau latéral

Panneau arrière

3

Index

Contenu Connexions Lecture Réglages Conseils Annexe

Annexe

Convertisseur N/A	41
Explication des termes	42
Renseignements relatifs aux marques commerciales	43
Spécifications	44
Index	47

Panneau avant

Panneau latéral

Panneau arrière

4

Index

Contenu Connexions Lecture Réglages Conseils Annexe

Nous vous remercions d'avoir acquis cet appareil Denon.

Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide Manuel de l’Utilisateur (CD-ROM) Instructions de sécurité Garantie			(Modèle d’Amérique du Nord uniquement)
Garantie(Modèle d’Chine uniquement)	Câble micro USB (Micro B) Câble	Lightning vers USB Câble 30 broches

Contenu Connexions Lecture Réglages Conseils Annexe

Caractéristiques principales

Audio haute qualité

- Convertisseur N/A 32 bits haute précision et traitement Advanced AL32 Processing

Équipé du traitement Advanced AL32 Processing, technologie de forme d'ondes analogique propre à Denon. Pour augmenter la reproductibilité des signaux faibles, il est possible d'étendre les données numériques 16 bits à 32 bits.

De plus, l'appareil est équipé d'un convertisseur N/A haute performance compatible 192 kHz/32 bits permettant de convertir les données numériques étendues par le traitement Advanced AL32 Processing en signaux analogiques.

- Amplificateur opérationnel offrant une qualité sonore élevée + buffer de courant

L'appareil est équipé d'un amplificateur opérationnel de qualité sonore élevée mais avec un faible bruit.

Le niveau de sortie présente un circuit de buffer de courant discret pour un fonctionnement complet du casque.

• Cristal à faible bruit de phase

Deux cristaux à faible bruit de phase (22,5792 MHz, 24,576 MHz) sont utilisés pour l'horloge principale.

Les cristaux suppriment les sautillement de l'horloge principale et reproduisent fidèlement la source audio haute résolution par synchronisation et modification de la fréquence d'échantillonnage.

Haute performance

- Équipé d'une fonction USB-DAC pour prendre en charge la lecture de sources sonores haute résolution

Cet appareil prend en charge la lecture de formats audio haute résolution tels que les fichiers DSD (2,8/5,6 MHz) et les fichiers PCM jusqu'à 192 kHz/24 bits. Il offre une haute qualité de lecture des fichiers haute résolution.

- Interrupteur de GAIN

Modifier le gain permet de faire fonctionner de façon optimale différents types de casques présentant différentes impédances.

Panneau avant

Panneau latéral

Panneau arrière

6

Index

Contenu Connexions Lecture Réglages Conseils Annexe

Nomenclature et fonctions

Pour les touches non décrites ici, reportez-vous à la page indiquée entre parenthèses ().

Panneau avant

① Molette d'alimentation/du volume

• Elle permet de mettre l'appareil sous/hors tension. (v p. 21)
• Elle permet d'ajuster le niveau du volume. (v p. 22)

② Témoin d'alimentation (POWER)

Le témoin de veille change de couleur comme suit selon l'état de l'appareil.

• Sous tension: Vert
  • Hors tension : Arrêt

③ Prise de casque audio

Utilisée pour connecter un casque.

REMARQUE

Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

4 Témoin de batterie (CHARGE)

Il indique l'autonomie restante de la batterie et l'état de charge. (v p. 11)

Panneau avant

Panneau latéral

Panneau arrière

7

Index

Contenu Connexions Lecture Réglages Conseils Annexe

Panneau latéral

① Interrupteur de sélection de gain (GAIN) Il permet de modifier le gain en sortie du casque. (195 p. 35)
2 Interrupteur de sélection de mode de sortie (OUTPUT) Réglez le mode de sortie en fonction de l'appareil à connecter. (1- p. 36)
3 Interrupteur de sélection de mode charge (CHARGE) Permet de modifier le mode charge lorsque l'appareil est sous tension. (19 p. 36)

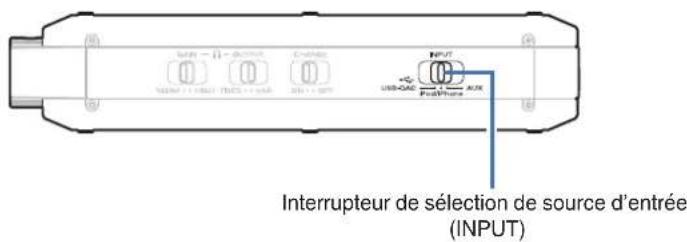

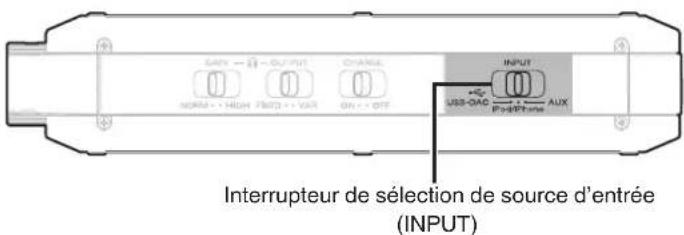

4 Interrupteur de sélection de la source d'entrée (INPUT) Il permet de modifier la source lue sur l'appareil. (p. 22)

Panneau avant

Panneau latéral

Panneau arrière

8

Index

Contenu Connexions Lecture Réglages Conseils Annexe

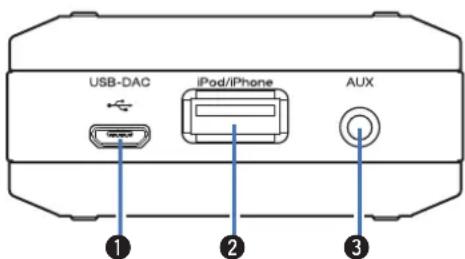

Panneau arrière

Permet de connecter un ordinateur ou un chargeur USB. (p. 10, 14)

② Port iPod/iPhone

Permet de connecter un iPod/iPhone/iPad. (p. 15)

③ Borne d'entrée AUX

Doit être connectée à la prise du casque d'un smartphone ou d'un lecteur portable. (p. 17)

Panneau avant

Panneau latéral

Panneau arrière

9

Index

Contenu

Connexions Lecture Réglages Conseils Annexe

Charge initiale

Cet appareil est équipé d'une batterie interne. Veillez à charger la batterie avant utilisation.

La durée de rechargement de la batterie lorsqu'elle est complètement déchargée est de 3,5 heures environ avec un chargeur USB (1,5 A ou plus) et de 6,5 heures environ à partir d'un ordinateur.

1 Mettez l'appareil hors tension.

- Cet appareil peut être chargé lorsqu'il est sous tension, mais la durée du chargement est alors plus élevée.

2 Utilisez le câble micro USB fourni pour connecter cet appareil à un ordinateur ou bien connectez un chargeur USB au port USB-DAC.

REMARQUE

• Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote du logiciel sur votre ordinateur. (p. 24)
• Téléchargez le logiciel du pilote à partir de la page DA-10 du site Web Denon.
• La reconnaissance de cet appareil comme périphérique compatible par un ordinateur auquel il est connecté peut prendre un certain temps.
• Chargez cet appareil dans un endroit où la température ambiante est comprise entre 5 et 35 °C. L'appareil risque de ne pas être chargé si la température est comprise en dehors de cette plage.
• Connectez cet appareil directement à un ordinateur. Il risque de ne pas être chargé correctement s'il est connecté via un concentrateur USB, etc.
• Si vous écoutez de la musique à un volume élevé pendant le chargement de cet appareil, il est possible que la batterie ne soit pas rechargée si la vitesse de consommation de l'alimentation est supérieure à la vitesse de chargement.
• Ne chargez pas cet appareil lorsqu'il se trouve à l'intérieur de l'étui fourni, au risque de provoquer une accumulation de chaleur. Sortez cet appareil de l'étui avant de le charger.
• Débranchez cet appareil du chargeur une fois le chargement terminé.
• Chargez cet appareil tous les six mois environ, même si vous ne l'utilisez pas pendant une période prolongée.
• Ne connectez pas cet appareil à un périphérique dont la tension de chargement est différente de 5 V.
• Si vous connectez cet appareil à un ordinateur, assurez-vous que l'ordinateur est sous tension.

Panneau avant

Panneau latéral

Panneau arrière

10

Index

Contenu Connexions Lecture Réglages Conseils Annexe

■ Témoin de batterie

Témoin de batterie (CHARGE)

L'état de la batterie pendant le chargement ou l'utilisation de cet appareil s'affiche comme suit.

① Lors de la connexion à l'aide du câble micro USB (chargement)

Complètement chargé : allumé en vert

En charge : allumé en orange

Chargement arrêté : éteint

Chargement incorrect : allumé en rouge

- Si le témoin de batterie est allumé en rouge pendant le chargement, il est conseillé de changer la batterie. Contactez notre centre de service client ou notre centre de réparations.

② Lors du fonctionnement avec la batterie

L'autonomie restante de la batterie s'affiche pendant 10 secondes environ lorsque l'appareil est sous tension.

Autonomie restante de la batterie	Témoin de batterie (CHARGE)
50 - 100 % Clignote en vert (5 fois lorsque l'appareil est sous tension)	fois lorsque l'appareil est sous tension)
20 - 49 % Clignote en orange (5 fois lorsque l'appareil est sous tension)	(5 fois lorsque l'appareil est sous tension)
19 % ou moins Clignote en rouge (ininterrompu)

Panneau avant

Panneau latéral

Panneau arrière

11

Index

Contenu

Connexions

ages Conseils Annexe

Contenu

Connexion d'un casque 13

Connexion d'un PC ou Mac 14

Connexion d'un iPod au port iPod/iPhone 15

Connexion d'un smartphone ou d'un lecteur portable 17

Connexion d'un amplificateur 18

Rangement dans l'étui 19

■ Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble micro USB (Micro B) (fourni)

Câble Lightning vers USB (fourni)

Câble 30 broches vers USB (fourni)

Câble mini prise stéréo (fourni)

Câbles audio (vendus séparément)

Panneau avant

Panneau latéral

Panneau arrière

12

Index

Contenu

xions

ages Conseils Annexe

Connexion d'un casque

1 Réglez l'interrupteur de sélection du mode de sortie sur "VAR".

REMARQUE

Le son est émis à un volume élevé à partir de la prise du casque si l'interrupteur de sélection du mode de sortie est réglé sur "FIXED". (17 p. 36)

Panneau avant

Panneau latéral

Panneau arrière

13

Index

Contenu

xions

ages Conseils Annexe

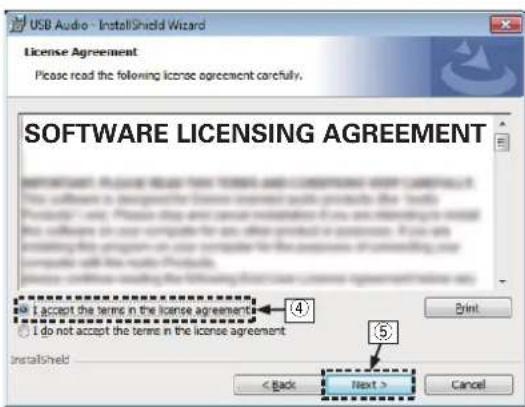

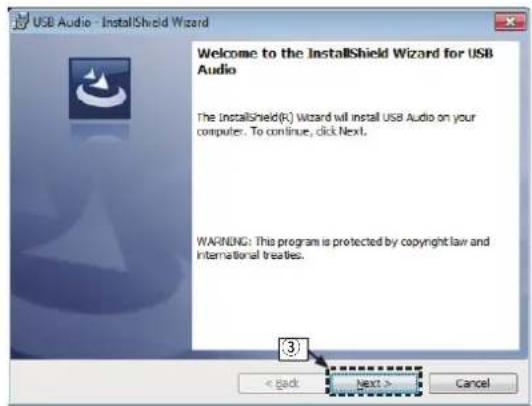

Connexion d'un PC ou Mac

Pour lire les données musicales enregistrées sur un ordinateur à l'aide de cet appareil, connectez l'ordinateur en question au port USB-DAC de cet appareil à l'aide d'un câble micro USB (fourni). (17 p. 24)

• Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote du logiciel sur votre ordinateur. (p. 24)
• Téléchargez le logiciel du pilote à partir de la page DA-10 du site Web Denon.

REMARQUE

Utilisez le câble fourni ou un câble de 3 m ou moins pour connecter l'appareil à un ordinateur.

Panneau avant

Panneau latéral

Panneau arrière

14

Index

Contenu

Connexions

cture Réglages Conseils Annexe

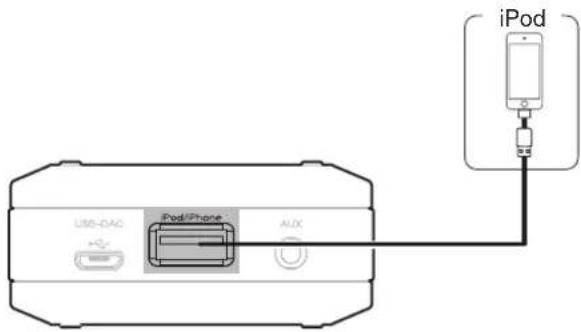

Connexion d'un iPod au port iPod/iPhone

Vous pouvez écouter de la musique stockée sur un iPod.

• Pour connecter un iPod/iPhone/iPad à cet appareil, utilisez le câble USB fourni avec l'iPod/iPhone/iPad ou le câble USB fourni avec cet appareil.
• Pour le mode d'emploi, reportez-vous à la section "Lecture du contenu d'un iPod" (p. 33).
• Pour plus d'informations sur les modèles d'iPod que cet appareil prend en charge, voir "Modèles d'iPod/iPhone/iPad pris en charge" (p. 16).

cture Réglages Conseils Annexe

Modèles d'iPod/iPhone/iPad pris en charge

- iPod classic

iPod classic 120GB (2009)

iPod classic 160GB (2009)

- iPod nano

cture Réglages Conseils Annexe

Connexion d'un smartphone ou d'un lecteur portable

Pour écouter des contenus audio à partir de l'appareil connecté, branchez le câble mini prise stéréo (fourni) à la borne d'entrée AUX de cet appareil et à la borne de sortie audio d'un smartphone ou d'un lecteur portable.

- Pour le mode d'emploi, reportez-vous à la section "Lecture de l'audio à partir de dispositifs connectés aux connecteurs AUX" (p. 34).

Panneau avant

Panneau latéral

Panneau arrière

17

Index

Contenu

xions

ages Conseils Annexe

Connexion d'un amplificateur

1 Réglez l'interrupteur de sélection du mode de sortie sur "FIXED". (p. 36)

REMARQUE

Pour écouter de la musique, vous devez connecter un amplificateur ou des enceintes. Pour plus de détails sur les connexions, voir le manuel de votre appareil.

Panneau avant

Panneau latéral

Panneau arrière

18

Index

Contenu

Connexions

cture Réglages Conseils Annexe

Rangement dans l'étui

Mise sous tension 21

Sélection de la source d'entrée 22

Réglage du volume 22

Utilisation en tant que convertisseur N/A (USB-DAC) 23

Lecture du contenu d'un iPod 32

Lecture de l'audio à partir de dispositifs connectés aux connecteurs AUX 34

Panneau avant

Panneau latéral

Panneau arrière

20

Index

Utilisation basique

Mise sous tension

1 Tournez la molette d'alimentation/du volume vers la droite pour mettre l'appareil sous tension.

Le témoin d'alimentation (POWER) s'allume.

- Lors du fonctionnement avec la batterie, le témoin de batterie (CHARGE) clignote et affiche l'autonomie restante de la batterie. (Lp. 11)

■ Mise hors tension

1 Tournez la molette d'alimentation/du volume vers la gauche jusqu'à ce que vous entendiez un déclic.

L'appareil est mis hors tension et le témoin d'alimentation (POWER) s'éteint.

REMARQUE

Si l'appareil reste sous tension, la batterie se décharge.

Veillez à mettre l'appareil hors tension lorsque vous ne l'utilisez pas.

Panneau avant

Panneau latéral

Panneau arrière

21

Index

Contenu Connexions

Réglag

Conseils Annexe

Sélection de la source d'entrée

1 Sélectionnez la source de lecture à l'aide de l'interrupteur de source d'entrée (INPUT).

USB-DAC : Lit les fichiers audio sur l'ordinateur.

iPod/iPhone : Permet d'écouter l'iPod.

AUX : Lit des signaux d'entree audio analogiques au connecteur AUX.

Réglage du volume

1 Pour régler le volume, tournez la molette d'alimentation/du volume.

Panneau avant

Panneau latéral

Panneau arrière

22

Index

Utilisation en tant que convertisseur N/A (USB-DAC)

Les signaux audio numériques émis par un ordinateur vers cet appareil peuvent être convertis et transmis en tant que signaux analogiques à l'aide du convertisseur N/A de cet appareil. (Fonction convertisseur N/A)

• DSD est une marque commerciale.
- Microsoft, Windows Vista, Windows 7 et Windows 8 sont des marques de commerce ou des marques de Microsoft Corporation, déposées aux États-Unis et/ou dans d'autres pays.
- Apple, Macintosh et Mac OS sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

Panneau avant

Panneau latéral

Panneau arrière

23

Index

Contenu Connexions

Réglag

Conseils Annexe

Connexion et lecture depuis un ordinateur (USB-DAC)

Vous pouvez profiter d'une lecture audio haute qualité du convertisseur N/A intégré à cet appareil en transmettant les signaux PCM ou les fichiers musicaux à signaux DSD sur cet appareil à partir d'un ordinateur via une connexion USB.

• Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote logiciel dans votre ordinateur.
• Les pilotes ne doivent pas être installés pour les systèmes d'exploitation Mac.
• De même, vous pouvez utiliser n'importe quel logiciel de lecture disponible dans le commerce ou téléchargeable que vous aimez pour lire des fichiers sur votre ordinateur..

■ Ordinateur (système recommandé)

Système d'exploitation

• Windows® Vista, Windows 7 ou Windows 8/8.1
  • Mac OS X 10.6.3 ou ultérieur

USB

• USB 2.0 : USB plein vitesse/USB Audio classe Ver.2.0

Système d'exploitation Windows

Installation du pilote dédié (p. 24)

Mac OS

Paramètres du périphérique audio (p. 30)

■ Installation du pilote dédié

(Système d'exploitation Windows uniquement)

□ Installation du logiciel pilote

1 Déconnectez le câble USB entre votre ordinateur et l'appareil.

• Le logiciel pilote ne peut pas être installé correctement si votre ordinateur est connecté à l'appareil via un câble USB.
• Si l'appareil et votre ordinateur sont connectés par un câble USB et que l'ordinateur est sous tension avant l'installation, déconnectez le câble USB et redémarrez l'ordinateur.

2 Téléchargez le pilote dédié à partir de la section "Téléchargement" de la page DA-10 du site web Denon sur votre ordinateur.
3 Décompressez le fichier téléchargé, sélectionnez le fichier exe 32 bits ou 64 bits qui correspond à votre système d'exploitation Windows et double-cliquez sur le fichier.

Panneau avant

Panneau latéral

Panneau arrière

24

Index

Contenu

Connexions

are

eils Annexe

4 Installez le pilote.

① Sélectionnez la langue à utiliser pour l'installation.
② Cliquez sur "OK".

③ Le menu assistant s'affiche. Cliquez sur "Next".

④ Lisez l'accord de licence de logiciel, puis cliquez sur "I accept the terms in the license agreement".
⑤ Cliquez sur "Next".

⑥ Cliquez sur "Install" dans la boîte de dialogue de démarrage d'installation.

- L'installation commence. N'effectuez aucune opération sur l'ordinateur tant que l'installation n'est pas terminée.

ure Réglages Conseils Annexe

⑦ Dans la boîte de dialogue de sécurité Windows, sélectionnez "Toujours faire confiance aux logiciels provenant de « DandM Holdings Inc. »".
⑧ Cliquez sur "Installer".

⑨ Lorsque l'installation est terminée, cliquez sur "Finish".

5 Lorsque l'appareil est hors tension, connectez-le à l'ordinateur à l'aide d'un câble micro USB (fourni).

- Pour la procédure de connexion, reportez-vous à la section "Connexion d'un PC ou Mac" (p. 14).

Panneau avant

Panneau latéral

Panneau arrière

27

Index

Contenu

Connexions

are

eils Annexe

6 Tournez l'interrupteur de sélection de source d'entrée (INPUT) jusqu'à USB-DAC, puis mettez l'appareil sous tension.

- Lorsque l'appareil est mis sous tension, l'ordinateur trouve automatiquement l'appareil et s'y connecte.

7 Vérification du pilote installé.

① Cliquez sur la touche "Démarrer" et cliquez sur "Panneau de configuration" sur l'ordinateur.
- La liste des réglages du panneau de configuration s'affiche.
② Cliquez sur l'icône "Son".
• La fenêtre du menu Son s'affiche.
③ Vérifiez qu'il y a une coche à côté de "Périphérique par défaut" sous "l'interface audio numérique" de l'onglet "Lecture".
- Lorsqu'il y a une coche pour un périphérique différent, cliquez sur DENON USB Audio et "Par défaut".

8 Vérification de la sortie audio.

Émet un signal TEST à partir du PC et vérifie la sortie audio à partir de la fonction USB-DAC.

① Sélectionnez "l'interface audio numérique" et cliquez sur "Propriétés".

- La fenêtre de propriétés de l'interface audio numérique s'affiche.

Panneau avant

Panneau latéral

Panneau arrière

28

Index

Contenu

Connexions

are

eils Annexe

② Cliquez sur l'onglet "Statistiques avancées".
③ Sélectionnez le taux d'échantillonnage et le débit à appliquer au convertisseur N/A.

- Il est recommandé que "Canal 2, 24 bits, 192000 Hz (Qualité studio)" soit sélectionné.

④ Cliquez sur "Appliquer".
⑤ Cliquez sur "Tester"
- Vérifiez que l'audio de cet appareil est émis par l'ordinateur.

REMARQUE

• Le pilote dédié doit être installé sur l'ordinateur avant que cet appareil soit connecté à un ordinateur. Le fonctionnement ne se produira pas correctement si l'appareil est connecté à l'ordinateur avant l'installation du pilote dédié.
• Le fonctionnement peut échouer pour certains matériels d'ordinateurs et configurations du logiciel.

Panneau avant

Panneau latéral

Panneau arrière

29

Index

Contenu

Connexions

are

eils Annexe

■ Paramètres du périphérique audio (Mac OS X uniquement)

① Placez le curseur sur "Aller" sur l'écran de l'ordinateur, puis cliquez sur "Utilitaires".
• La liste d'utilitaire s'affiche.
② Double-cliquez sur "Configuration audio et MIDI".
- La fenêtre "Périphériques audio" s'affiche.
③ Vérifiez que "Use this device for sound output" est coché dans "DA-10".
- Si un autre dispositif est coché, sélectionnez "Secondary click" sur "DA-10", puis sélectionnez "Utiliser ce périphérique pour la sortie audio".

④ Sélectionnez le format "DA-10".

- Il est généralement recommandé de régler le format sur "192000.0 Hz" et "2 ch-24 bit entiers".

⑤ Cliquez sur "Quitter Configuration audio et MIDI".

Panneau avant

Panneau latéral

Panneau arrière

30

Index

Contenu Connexions

Réglag

Conseils Annexe

Lecture

Il vous faut d'abord installer le logiciel de lecture souhaité sur l'ordinateur.

Utilisez le port USB-DAC pour connecter cet appareil à un ordinateur. (p. 14)

1 Tournez l'interrupteur de sélection de source d'entrée (INPUT) sur USB-DAC.

Démarrez la lecture sur le logiciel de lecture de l'ordinateur.

■ Fichiers qui peuvent être lus

Voir "Convertisseur N/A" (p. 41).

REMARQUE

• Effectuez les opérations du type lecture et pause sur l'ordinateur.
• Vous pouvez également contrôler le volume et l'égaliseur sur l'ordinateur. Profitez de la musique au volume souhaité.
• Lorsque cet appareil fonctionne en tant qu'un convertisseur D/A, le son n'est pas transmis des enceintes de l'ordinateur.
• Si l'ordinateur est déconnecté de cet appareil pendant que le logiciel de lecture de musique s'exécute, le logiciel de lecture de musique peut se figer. Quittez toujours le logiciel de lecture avant de déconnecter l'ordinateur.
• En cas d'erreur sur l'ordinateur, déconnectez le câble micro USB et redémarrez l'ordinateur.
• Utilisez le câble fourni ou un câble de 3 m ou moins pour connecter l'appareil à un ordinateur.

Panneau avant

Panneau latéral

Panneau arrière

31

Index

Lecture d'un iPod

• Vous pouvez utiliser le câble USB fourni avec cet appareil ou le câble USB fourni avec l'iPod pour connecter l'iPod au port iPod/iPhone de l'appareil et écouter la musique enregistrée sur l'iPod.
• Pour plus d'informations sur les modèles d'iPod pris en charge par cet appareil, voir "Modèles d'iPod/iPhone/iPad pris en charge" (p. 16).

Panneau avant

Panneau latéral

Panneau arrière

32

Index

Contenu Connexions

Réglag

Conseils Annexe

Lecture du contenu d'un iPod

1 Tournez l'interrupteur de sélection de source d'entrée (INPUT) sur iPod/iPhone.
2 Connectez l'iPod au port USB.
3 Utilisez l'iPod directement tout en affichant son écran pour lire de la musique.

REMARQUE

• Denon n'accepte aucune responsabilité pour toute perte de données iPod.
• Il n'est pas possible de charger l'iPod en le connectant à cet appareil.

Panneau avant

Panneau latéral

Panneau arrière

33

Index

Contenu Connexions

Réglag

Conseils Annexe

Lecture de l'audio à partir de dispositifs connectés aux connecteurs AUX

Vous pouvez connecter un smartphone ou lecteur portable au connecteur AUX de cet appareil et lire de la musique.

1 Tournez l'interrupteur de sélection de source d'entrée (INPUT) sur AUX.
2 Connectez un smartphone ou un lecteur portable à la borne AUX de cet appareil. (p. 17)
3 Lisez le composant connecté à cet appareil.

Panneau avant

Panneau latéral

Panneau arrière

34

Index

Contenu Connexions Lecture

Conseils Annexe

Réglages

Liste des réglages

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences.

① Interrupteur de sélection de gain (GAIN)

Il permet de modifier le gain de l'amplificateur du casque. Effectuez le réglage en fonction du casque connecté. Il est conseillé de commencer par écouter le son en sélectionnant le réglage "NORM", puis de sélectionner le réglage "HIGH" si le volume est trop faible.

NORM(Défaut) :	Réglez le gain de l'amplificateur de casque audio sur “NORM”.
HIGH :	Réglez le gain de l'amplificateur de casque audio sur “HIGH”.

REMARQUE

• Si l'interrupteur de sélection de mode de sortie (OUTPUT) est réglé sur "FIXED", le gain est réglé sur "NORM", même si l'interrupteur de sélection du gain (GAIN) est réglé sur "HIGH".
• Le volume du casque varie en fonction du réglage du gain. Commencez par diminuer le volume sonore si vous modifiez ce réglage alors que vous écoutez de la musique.

Panneau avant

Panneau latéral

Panneau arrière

35

Index

Contenu

Connexions Lecture

Conseil

Annexe

② Interrupteur de sélection de mode de sortie (OUTPUT)

Réglez le mode de sortie en fonction de l'appareil à connecter.

FIXED :	Cela permet à la sortie du niveau du volume d'être fixe depuis la prise du casque. Réglez ce mode lorsque l'appareil est connecté à un amplificateur externe ou des enceintes actives.
VAR (Défaut) :	Il est possible de régler la sortie du niveau du volume depuis la prise du casque. Procédez au réglage lorsque vous écoutez de la musique à l'aide du casque.

③ Interrupteur de sélection de mode charge (CHARGE)

Permet de modifier le mode charge lorsque l'appareil est sous tension.

ON(Défaut) :	Cet appareil se recharge lorsqu'il est connecté à un ordinateur ou un chargeur USB. Il se recharge qu'il soit sous tension ou hors tension.
OFF :	Pour éviter les bruits dus au chargement, cet appareil ne se recharge pas lorsqu'il est sous tension, même s'il est connecté à un ordinateur ou un chargeur USB. Cet appareil se recharge lorsqu'il est hors tension, que son état soit CHARGE ON ou CHARGE OFF.

REMARQUE

• Ce réglage est désactivé même si vous modifiez la position de l'interrupteur de sélection de mode de sortie (OUTPUT) lorsque l'appareil est sous tension. Mettez l'appareil sous tension puis de nouveau hors tension pour activer ce réglage.
• Si le réglage "FIXED" est sélectionné, le son est émis depuis la prise du casque, mais le niveau du volume est au maximum et ne peut pas être modifié. Si le réglage "FIXED" est sélectionné, ne connectez pas de casque à cet appareil.

Panneau avant

Panneau latéral

Panneau arrière

36

Index

Contenu Connexions Lecture Réglages

Annexe

Conseils

Contenu

■ Dépistage des pannes

L'alimentation ne se met pas sous/hors tension 38

Cet appareil devient excessivement chaud ou une odeur inhabituelle se produit pendant l'utilisation 38

Aucun son n'est émis/l'appareil est silencieux 39

Le son est déformé/le son est coupé 39

La commande de volume ne fonctionne pas 40

Impossible de charger l'appareil/le chargement dure longtemps 40

Panneau avant

Panneau latéral

Panneau arrière

37

Index

Contenu Connexions Lecture Réglages

Annexe

Dépistage des pannes

1. Les connexions sont-elles correctes ?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement ?

Si l'appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous.

Si le problème persiste, il s'agit peut-être d'un dysfonctionnement. Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

L'alimentation ne se met pas sous/hors tension

Symptôme Cause/Solution Page
L'appareil n'est pas allumé.	La batterie est complètement épuisée. Chargez l'appareil. 10	—
L'appareil se met rapidement hors tension.	Si la durée d'utilisation de la batterie en continu s'est dégradée jusqu'à atteindre environ la moitié de la durée d'utilisation à l'état neuf, il est possible que la batterie ait atteint sa fin de vie.Contactez le magasin dans lequel vous avez acheté cet appareil ou le centre de service client pour obtenir une nouvelle batterie.	—

Cet appareil devient excessivement chaud ou une odeur inhabituelle se produit pendant l'utilisation

Symptôme Cause/Solution Page
Cet appareil devient excessivement chaud ou une odeur inhabituelle se produit pendant l'utilisation.	• Mettez immédiatement l'appareil hors tension et cessez de l'utiliser. Contactez notre centre de service client ou notre centre de réparations.	—

Panneau avant

Panneau latéral

Panneau arrière

38

Index

Contenu Connexions Lecture Réglages

Annexe

■ Aucun son n'est émis/l'appareil est silencieux

Symptôme Cause/Solution Page
Aucun son n'est émis/l'appareil est silencieux.	Vérifiez que la bonne source d'entrée est sélectionnée à l'aide de l'interrupteur de sélection de source d'entrée (INPUT).	22
	Vérifier que l'alimentation vers cet appareil et les périphériques connectés est activée. —
	Régler à un niveau de volume approprié sur cet appareil et les appareils connectés. —
	Vérifiez que les câbles sont correctement connectés. —
	La borne d'entrée AUX sur cet appareil prend en charge les mini prises stéréo tripolaires. Veillez à utiliser ces câbles mini prises stéréo tripolaires.	—
	Si cet appareil n'est pas reconnu par l'ordinateur en tant que périphérique USB, redémarrez l'ordinateur.	—
	Vous risquez de ne pas pouvoir utiliser les réglages de gain appropriés pour votre casque. Basculez l'interrupteur de sélection de gain (GAIN) de cet appareil sur “HIGH”.	35

■ Le son est déformé, le son est coupé

Symptôme Cause/Solution Page
Le son est déformé, le son est coupé.	• Mettez l'égaliseur hors tension et les autres réglages du même type sur le dispositif de lecture.	—
	• Le son peut être coupé si la charge du processeur de l'ordinateur est trop importante.Fermez toutes les applications inutiles sur l'ordinateur.	—

Panneau avant

Panneau latéral

Panneau arrière

39

Index

Contenu Connexions Lecture Réglages

Annexe

■ Impossible de régler le volume

Symptôme Cause/Solution Page
Impossible de régler le volume.	• Basculez l'interrupteur de sélection de mode de sortie (OUTPUT) sur “VAR” et mettez l'appareil hors tension puis de nouveau sous tension.	36

• Impossible de charger l'appareil/le chargement dure longtemps

Symptôme Cause/Solution Page
Impossible de charger l'appareil.	Le chargement peut s'arrêter si la température ambiante n'est pas comprise entre 5 et 35 °C. Chargez cet appareil dans un lieu où la température est comprise entre 5 et 35 °C.	—
	Cet appareil ne peut pas être chargé lorsqu'il est sous tension si l'interrupteur de sélection de mode charge (CHARGE) est réglé sur OFF. Mettez l'appareil hors tension ou réglez l'interrupteur de sélection de mode charge (CHARGE) sur ON.	36
	Si cet appareil est connecté à un ordinateur, assurez-vous que ce dernier est sous tension. —
Le chargement dure longtemps.	La durée de chargement de l'appareil peut être longue si celui-ci n'a pas été utilisé pendant une période prolongée.Il est conseillé de remplacer la batterie si l'appareil n'est pas complètement chargé après plus de 18 heures de charge.	—
	La durée de chargement de l'appareil est plus longue si celui-ci est sous tension. Chargez l'appareil lorsqu'il est hors tension.	—
	Remplacez le câble ou le chargeur. —

Panneau avant

Panneau latéral

Panneau arrière

40

Index

Contenu Connexions Lecture Réglages Conseils

Annexe

Convertisseur N/A

■ Spécifications des fichiers pris en charge

USB-DAC

	Fréquence d’échantillonnage	Longueur en bits
DSD (2 canaux) 2,8/5,6 MHz 1	bits
PCM linéaire (2 canaux)	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bits

Panneau avant

Panneau latéral

Panneau arrière

41

Index

Contenu Connexions Lecture Réglages Conseils

Explication des termes

DSD (Direct-Stream Digital)

L'une des méthodes d'enregistrement des données audio, c'est l'aspect de signal utilisé pour stocker les signaux audio sur un Super Audio CD, et est - modulée en audio numérique. Il est configuré d'une gamme de valeurs d'un seul bit à un taux d'échantillonnage de 2,8224 MHz.

WMA (Windows Media Audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l'aide de Windows Media® Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérisé (produisant un signal numérique).

Le nombre de lectures effectuées en une seconde est appelée "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son reproduit est proche du son original.

Débit

Cela exprime la valeur de lecture par seconde de données audio/vidéo enregistrées sur un disque. Un nombre plus élevé signifie une qualité de son supérieure, mais aussi une taille de fichier plus élevée.

PCM linéaire

Ce signal est un signal PCM (modulation d'impulsion codée) non compressé. C'est le même système utilisé pour les CD audio mais il utilise les fréquences d'échantillonnage de 192 kHz, 96 kHz et 48 kHz sur un disque Blu-ray ou un DVD et fournit une résolution supérieure au CD.

Panneau avant

Panneau latéral

Panneau arrière

42

Index

Renseignements relatifs aux marques commerciales

Made for

iPod

iPhone

iPad

- Les utilisateurs sont autorisés à utiliser un iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod touch pour une copie privée et une lecture du contenu non soumis aux droits d'auteurs et du contenu dont la copie et la lecture sont autorisées par la loi. La violation des droits d'auteurs est interdite par la loi.

Adobe, le logo Adobe et Reader sont des marques de commerce ou des marques déposées d'Adobe Systems Incorporated aux États-Unis et dans d'autres pays.

Panneau avant

Panneau latéral

Panneau arrière

43

Index

Contenu Connexions Lecture Réglages Conseils

Spécifications

■ Performances audio

Canaux : 2 canaux

Gamme de fréquences reproducible : 2 Hz – 96 kHz

Réponse en fréquence reproductible : 2 Hz – 50 kHz (-3 dB)

(Mode DSD, fréquence d'échantillonnage PCM :192 kHz)

2 Hz - 20 kHz

(Fréquence d'échantillonnage PCM :44,1 kHz)

Distorsion harmonique : 0,003 % (1 kHz, gamme audible)

Sortie casque : 40 mW + 40 mW (32 Ω/ohms, distorsion de 1 %)

18 mW + 18 mW (600 Ω/ohms, distorsion de 1 %)

Sortie casque (FIXED) : 700 mV

Impédance prise en charge : 8 Ω/ohms - 600 Ω/ohms

Panneau avant

Panneau latéral

Panneau arrière

44

Index

Contenu Connexions Lecture Réglages Conseils

Généralités

Entrée maximale (AUX) : 2 Vrms/22 kΩ/kohms

Température de fonctionnement : 0 °C - 40 °C

Température de charge : 5 °C - 35 °C

Alimentation requise : Batterie au lithium-ion 3,8 V C.C. 3200 mAh

Durée d'utilisation de la batterie en Environ 7 heures (lorsque l'iPod est connecté, sortie de 1 mW + 1 mW (32 Ω/ohms))

continu : Environ 24 heures (lorsque le port AUX est connecté, sortie de 1 mW + 1 mW (32 Ω/ohms))

Durée de chargement : Environ 3,5 heures (lorsque l'appareil est connecté à un chargeur USB de 1,5 A ou plus)

Environ 6,5 heures (lorsque l'appareil est connecté à un ordinateur)

Pour des raisons d'améliorations, les caractéristiques et la conception sont susceptibles d'être modifiées sans préavis.

Panneau avant

Panneau latéral

Panneau arrière

45

Index

Contenu Connexions Lecture Réglages Conseils

■ Dimensions (Unité : po (mm))

■ Poids : 8,5 oz (0,24 kg)

Panneau avant

Panneau latéral

Panneau arrière

46

Index

Contenu

Connexions Lecture Réglages Conseils

Index

A

Accessoires 5

C

Câble audio 12

Connexion d'un amplificateur .... 18

Connexion d'un iPod 15

Connexion d'un ordinateur 14

D

Débit 42

DSD 41,42

F

Fonction convertisseur N/A 23,41

Fréquence d'échantillonnage 41, 42

1

Installation du pilote dédié (Système d'exploitation Windows uniquement) ...... 24

L

Lecture d'un iPod 32

M

Mise sous tension 21

Modèles d'iPod/iPhone pris en charge ..... 16

P

Paramètres du périphérique audio (Mac OS X uniquement) 30

R

Rangement dans l'étui 19

S

Sélection de la source d'entrée 22

U

USB-DAC 14,23,41

W

WMA 42

Panneau avant

Panneau latéral

Panneau arrière

47

Index

DENON®

www.denon.com

D&M Holdings Inc.

3520 10359 00AM
