PAC 4700 X - Climatiseur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	Trotec
Modèle	PAC 4700 X
Dimensions (L x P x H)	46 x 38 x 78 cm
Poids	29 kg
Alimentation	220-240 V ~ 50 Hz
Puissance frigorifique	3,5 kW (12 000 BTU/h)
Débit d'air max.	350 m³/h
Niveau sonore (max)	65 dB(A)
Fonctions principales	Refroidissement, déshumidification, ventilation, minuterie 24h
Vitesses du ventilateur	3
Classe énergétique	A
Fluide réfrigérant	R290 (propane)
Capacité du réservoir de condensats	1,5 L
Entretien et nettoyage	Nettoyer les filtres à air toutes les 2 semaines ; nettoyer le réservoir régulièrement
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de déversement
Pièces détachées et réparabilité	Filtres à air, télécommande, roulettes disponibles
Température de fonctionnement	16 °C à 35 °C

FOIRE AUX QUESTIONS - PAC 4700 X TROTEC

Comment installer le climatiseur PAC 4700 X ?

Placez l'appareil près d'une fenêtre ou d'une porte pour évacuer l'air chaud à l'aide du tuyau d'évacuation fourni. Assurez-vous que le tuyau n'est pas plié et que la sortie d'air est libre. Branchez l'appareil sur une prise 220-240 V.

À quelle fréquence faut-il nettoyer les filtres ?

Il est recommandé de nettoyer les filtres à air toutes les deux semaines en période d'utilisation intensive. Pour ce faire, retirez les filtres, lavez-les à l'eau tiède savonneuse, séchez-les bien et remettez-les en place.

Que faire si le réservoir d'eau est plein ?

L'appareil s'arrête automatiquement lorsque le réservoir de condensats est plein. Videz le réservoir en le retirant et en versant l'eau, puis remettez-le en place. L'appareil redémarrera.

Le niveau sonore est-il élevé ?

Le niveau sonore maximal est de 65 dB(A), ce qui correspond au bruit d'une conversation normale. Vous pouvez réduire le bruit en sélectionnant la vitesse de ventilateur la plus basse.

Quel est le fluide frigorigène utilisé ?

Le PAC 4700 X utilise le fluide R290 (propane), un réfrigérant écologique et efficace. Veillez à respecter les consignes de sécurité car il est inflammable.

Puis-je utiliser l'appareil sans tuyau d'évacuation ?

Non, le tuyau d'évacuation est indispensable pour rejeter l'air chaud à l'extérieur. Sans lui, l'appareil ne pourra pas refroidir efficacement et pourrait surchauffer.

Comment régler la température souhaitée ?

Utilisez les touches +/- sur le panneau de commande ou la télécommande pour régler la température entre 16 °C et 35 °C. L'appareil ajustera automatiquement le fonctionnement pour maintenir cette température.

Quelle est la consommation électrique ?

La puissance électrique nominale est d'environ 1 200 W en mode refroidissement. La classe énergétique A garantit une bonne efficacité. Utilisez la minuterie pour réduire la consommation.

Puis-je utiliser la télécommande à distance ?

Oui, la télécommande infrarouge fonctionne jusqu'à 5 mètres de distance. Assurez-vous qu'aucun obstacle ne bloque le signal et que les piles sont chargées.

Comment entretenir l'appareil en fin de saison ?

Videz et nettoyez le réservoir d'eau, nettoyez les filtres, rangez le tuyau d'évacuation et couvrez l'appareil pour le protéger de la poussière. Stockez-le dans un endroit sec et tempéré.

MODE D'EMPLOI PAC 4700 X TROTEC

Indications sur le manuel d'utilisation .... 1

Informations sur l'appareil 2

Caractéristiques techniques.... 3

Norme de sécurité 4

Transport et stockage 4

Utilisation.... 5

Pannes et défauts 12

Maintenance.... 13

Mise au rebut.... 16

Déclaration de conformité.... 16

Indications sur le manuel d'utilisation

Symboles

Danger!

Indique un risque immédiat pouvant causer des blessures.

Danger provoqué par la tension électrique !

Indique un risque causé de blessures causées par la tension électrique.

Attention!

Indique un risque immédiat pouvant entraîner des dégâts matériels.

La version actuelle du manuel d'utilisation se trouve sur : www.trotec.de

Avis juridique

Cette publication remplace toutes les versions précédentes. Toute reproduction ou divulgation et tout traitement par un quelconque système électronique de la présente publication, dans sa totalité ou en partie, sans autorisation préalable écrite de la part de TROTEC® est strictement interdit. Sous réserve de modifications techniques. Tous droits réservés. Les noms de marques sont utilisés sans garantie de libre utilisation et, en règle générale, conformément à l'orthographe du fabricant. Les noms des marchandises sont déposés.

Sous réserve de modifications techniques destinées à l'amélioration constante du produit, ainsi que de changements de forme et de couleur.

Le contenu de la livraison peut différer des illustrations des produits de ce manuel. Le présent document a été rédigé avec tout le soin requis. TROTEC® décline toute responsabilité pour des erreurs ou des omissions.

L'utilisateur est entièrement responsable de l'évaluation des résultats de mesure valides, des conclusions et des mesures en résultant. TROTEC® ne donne aucune garantie quant à l'exactitude des valeurs mesurées ou des résultats de mesure. De surcroît, TROTEC® décline toute responsabilité pour les erreurs ou les détériorations résultant de l'utilisation des valeurs mesurées. © TROTEC®

Informations sur l'appareil

Description de l'appareil

L'appareil est utilisé principalement pour le refroidissement d'espace. En outre, il filtre et humidifie l'air, ce qui crée ainsi un climat agréable.

En mode de fonctionnement ventiler, l'appareil permet aussi de faire circuler l'air dans la pièce sans le refroidir. En mode de fonctionnement Déshumidifier, l'humidité est retirée de l'air ambiant. Grâce à son microprocesseur, l'appareil fonctionne entièrement automatique et offre de nombreuses options supplémentaires, par exemple, il est possible de temporiser ou d'éteindre l'appareil entièrement automatiquement au moyen de la fonction minuterie. L'utilisation de l'appareil s'effectue confortablement depuis le tableau de commande de l'appareil ou sur la télécommande infrarouge incluse.

L'appareil est conçu pour une utilisation universelle, souple et aisée. Grâce à ses dimensions compactes, il peut être transporté facilement et utilisé aisément à l'intérieur.

Le système de climatisation refroidit l'air ambiant donc il retire la chaleur. La chaleur absorbée et évacuée vers l'extérieur par le tuyau d'évacuation, l'air refroidi est introduit dans le local d'installation par un ventilateur.

Le condensat produit s'écoule de l'évaporateur sur le condenseur bouillant, s'y évapore, puis est transporté à l'extérieur depuis le tuyau d'évacuation.

L'excès de condenseur ces gouttes du condenseur dans le piège à condensat, il est réintroduit dans le condensateur au moyen d'une roue aubes, s'y évapore puis est transporté par le flux d'évacuation.

Le réfrigérant se charge du transport de la chaleur absorbée à l'intérieur du circuit fermé de réfrigérant.

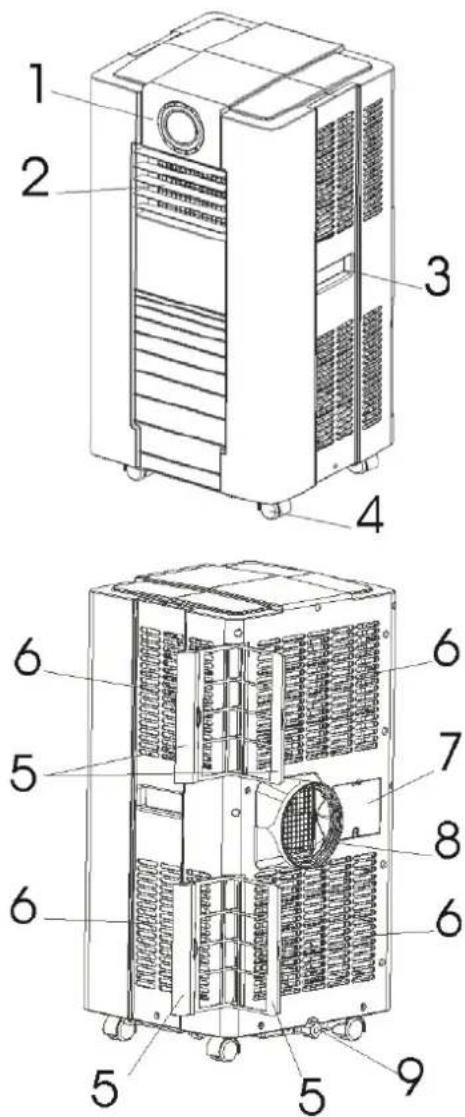

Représentation de l'appareil

N° Élement de commande

1 Panneau de commande

2 Grille d'aération

3 Poignée

4 Roulettes de transport

5 Filtre à air

6 Entrée d'air

7 Compartiment de rangement de câble

8 Orifice d'évacuation de l'air

9 Bouchon/Évacuation de condensats

Accessoires

N° Élément de commande

10 Tuyau d’évacuation

11 Plinthe PVC

12 Plinthe PVC

13 Plinthe PVC (avec trou) – pour couvrir la surface de fenêtre ouverte pour reliée au trou

14 Adaptateur externe – à glisser sur le flexible et introduire dans la plinthe PVC (ou dans un trou de la paroi ou de la fenêtre)

15 Couvercle de l'adaptateur externe

16 Télécommande

17 Filtre au charbon actif

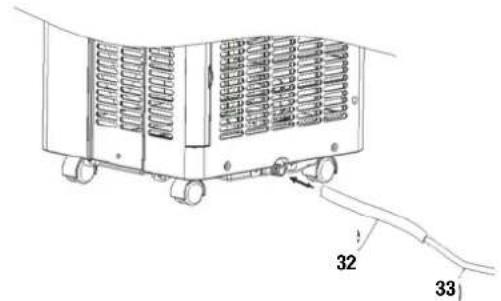

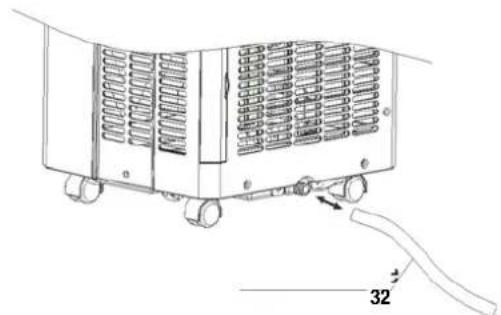

18 Tuyau d’évacuation pour une évacuation continue

Caractéristiques techniques

Paramètre Valeur
Modèle PAC 4700 X
Capacité de refroidissement 4,7 kW
Compteur de consommation d'électricité pour le refroidissement	1800 W/8,2 A
Débit d'air, max.	550 m3/h
Capacité de déshumidification, max.	1,5 l/h
Alimentation électrique	de 220 à 240 V AC, 50 Hz
Type de compresseur Compresseur	rotatif
Réfrigérant R410A
Vitesse de ventilation 3
Timer 1 à 24 heures
Conditions ambiantes	Refroidissement : 18 à 32 °C
Tuyau d'évacuation	∅ 142 x 1500 mm
Poids	35 kg
Mesure (lxPxH)	422 mm x 443 mm x 825 mm

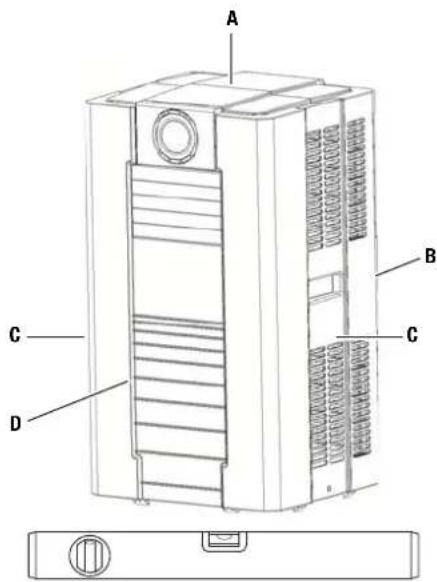

Distance minimale entre appareil et murs/objets	A : Haut : 36 cmB : Dos : 36 cmC : Côté : 36 cmD : Avant : 36 cm

Remarque :

- Les conditions de mesure pour les indications ci-dessus sont conformes à la norme EN 14511.

- Température à bulbes secs (température ambiante) = 35 °C

- Température à bulbes secs (humidité relative) = 24 °C

- Conditions d'essai pour les indications inscrites sur la plaque signalétique conformément aux règles de sécurité : EN 60335-2-40

Norme de sécurité

Lisez attentivement le présent manuel d'utilisation avant l'utilisation de l'appareil et conservez-le constamment à portée de main !

- Ne pas utiliser l'appareil dans des locaux présentant un risque d'explosion.

- Ne pas installer ni faire fonctionner l'appareil dans une atmosphère contenant de l'huile, du soufre, du chlore ou du sel.

- Installez l'appareil de façon stable et en position verticale.

- Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.

- S'assurer que l'entrée et la sortie d'air soient libres.

- S'assurer que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

- Ne pas introduire de corps étrangers dans l'appareil.

- Ne pas couvrir l'appareil et ne pas le transporter pendant le fonctionnement.

- Protéger tous les câbles électriques en dehors de l'appareil contre des endommagements (p.ex. par des animaux).

- Choisissez des rallonges de câbles de raccord conformément à la puissance connectée de l'appareil, la longueur du câble et l'application. Évitez toute surcharge électrique.

- Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé le réservoir de récupération des condensats et le flexible de vidange.

- Éliminez les condensats accumulés. Ne les buvez pas. Il y a un risque d'infection !

- Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les auteurs collants et les étiquettes doivent être conservés de manière à rester lisible.

- Observez les conditions d'entreposage et de fonctionnement (voir chapitre Caractéristiques techniques).

Utilisation conforme

Veuillez utiliser l'appareil exclusivement pour refroidir, ventiler et déshumidifier l'air ambiant dans des locaux fermés, tout en respectant les caractéristiques techniques.

Utilisation non conforme

Veuillez ne pas installer l'appareil sur un support humide ou inondé. Veuillez ne pas utiliser l'appareil à l'extérieur. Veuillez ne pas déposer d'objets, comme p.ex. des vêtements mouillés, sur l'appareil pour les sécher. Toute modification constructive, transformation ou ajout arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

- être consciente des risques associés aux appareils électriques en environnement humide.

- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Danger provoqué par la tension électrique !

Tout travail au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Danger provoqué par la tension électrique !

Retirez la fiche d'alimentation de la prise secteur avant tout type de travail !

Danger!

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Danger!

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle. Veuillez respecter les exigences quant à la qualification du personnel.

Attention!

Pour éviter tout endommagement au niveau de l'appareil, veuillez ne jamais utiliser l'appareil sans que le filtre à air soit correctement placé !

Transport et stockage

Transport

Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.

Veuillez respecter les consignes suivantes avant chaque transport :

1. Arrêtez l'appareil.

2. Retirez la fiche d'alimentation de la prise secteur. Veuillez ne pas utiliser le câble électrique pour tirer ou suspendre l'appareil !

3. Videz le réservoir d'eau.

Stockage

Videz le réservoir de récupération des condensats (voir chapitre maintenance).

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

- A u s e c.

- Dans un endroit protégé de la poussière et de l'exposition directe du soleil.

- Le cas échéant, protégé de la poussière au moyen d'une housse plastique.

Utilisation

- Évitez de laisser les portes et les fenêtres ouvertes.

- Ne pas dépasser les tailles de pièces recommandées.

- Garder les rideaux et les stores fermés pendant les parties ensoleillées de la journée.

- Veillez à la propreté du filtre.

- Réduisez les paramètres de température et de ventilation dès que les conditions ambiantes désirées dans la pièce sont atteintes.

Installation de l'appareil

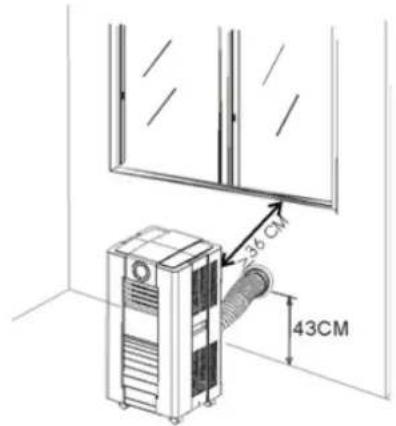

Lors de l'installation de l'appareil, il faut respecter les distances minimales requises par rapport aux murs et d'autres objets conformément aux indications figurant dans le chapitre Données techniques.

- Installez l'appareil à l'horizontale, debout et de façon stable.

- Éviter les risques de trébuchement lors de la pose du câble de réseau ou d'autres câbles électriques.

- Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

- Veuillez faire en sorte que les rallonges de câbles soient entièrement déroulées.

Raccorder le tuyau d'évacuation

• Utilisez uniquement le tuyau inclus fixez le tuyau d'évacuation et l'adaptateur sur le dos de l'appareil.
• Évitez de plier le tuyau d'évacuation, car cela peut provoquer l'accumulation de l'air humide expulsé, l'appareil surchauffe et s'arrête.
• Le tuyau peut être prolongé de 300 mm à 1500 mm, mais il obtient son efficacité maximale à une longueur plus courte.
• La longueur du tuyau d'évacuation est spécialement adaptée aux spécifications du produit. Ne le remplacer pas ou ne leur rallonger pas avec d'autres tuyaux, car cela pourrait provoquer un dysfonctionnement de l'appareil.

Évacuer l'air de sortie

Utilisation de la plinthe PVC

• Fixez les plinthes PVC dans l'espace de la fenêtre et ajustez la longueur, si nécessaire.
• Raccordez une extrémité du tuyau d'évacuation avec l'orifice d'évacuation et l'autre extrémité avec l'adaptateur externe.
• Conduisez le tuyau d'évacuation à travers la plinthe PVC et refermez la fenêtre, jusqu'à ce que la plinthe PVC soit fermement fixée.

Utilisation de l'adaptateur

- Percez un trou présentant un diamètre de 151 mm dans le mur ou la fenêtre.

Mesure ou fenêtre

• Conduisez le tuyau d'évacuation à travers le mur ou la fenêtre et montez la pièce intermédiaire avec le pas de vis comme illustré.
• Refermez l'orifice avec le bouchon fourni lorsqu'il n'est pas utilisé.

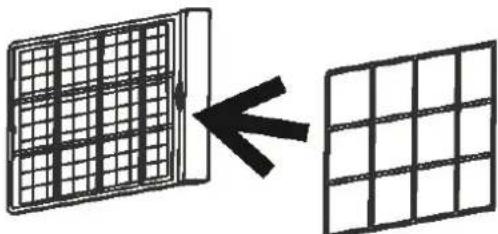

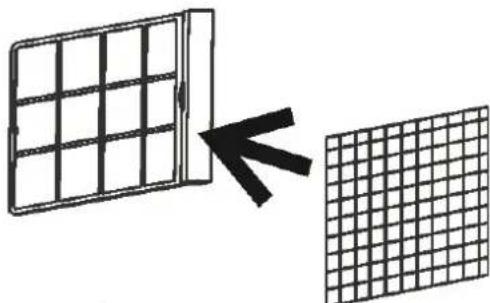

Montage du filtre à charbon actif

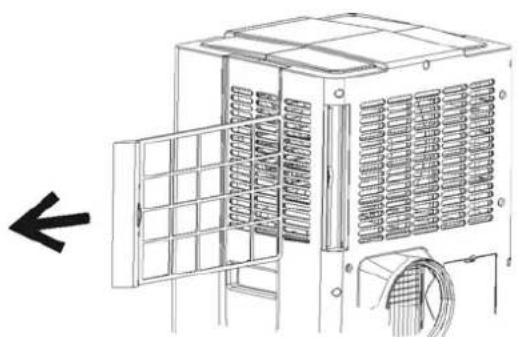

1. Séparez le cadre du filtre de l'appareil.

1. Retirez l'élément de fixation du cadre du filtre.

1. Retirez le filtre à charbon actif du sachet en plastique.

1. Insérez le filtre à charbon actif dans le cadre du filtre.

1. Fixez l'élément de fixation sur le cadre du filtre (le filtre à charbon actif est maintenu fermement entre le cadre du filtre et l'élément de fixation).

1. Montez à nouveau l'ensemble du filtre (cadre du filtre + filtre à charbon actif + éléments de fixation) au dos de l'appareil.

Mise en service

- Il est nécessaire d'insérer une pile (pile bouton, type CR 2025) dans la télécommande avant la première mise en service.

– Faites glisser le couvercle du compartiment à pile placé sur le dos de la télécommande.

- Insérez les piles en respectant la polarité. Observez le marquage dans le compartiment à pile.

– Refermez le compartiment à piles.

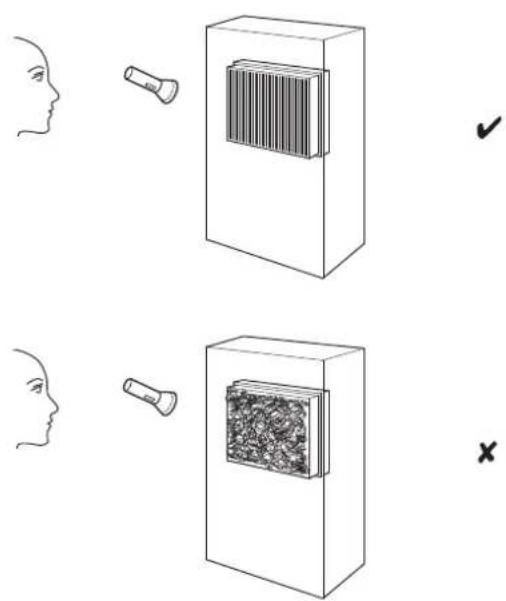

- Contrôlez les ouvertures d'aspiration et de sortie pour détecter les corps étrangers et retirez-les si nécessaire.

- Contrôlez le filtre à air pour détecter l'encrassement et nettoyez-le si nécessaire. Vous trouvez davantage d'information au chapitre maintenance.

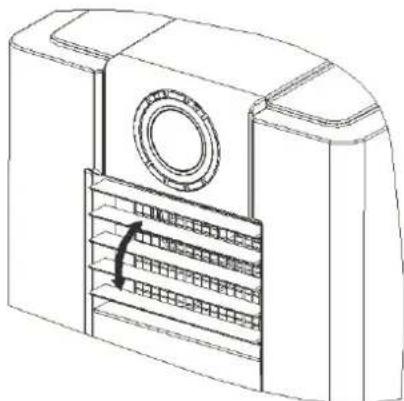

Réglez la grille d'aération

- Avant l'utilisation, ouvrez la grille d'aération horizontale !

- Placez la grille d'aération dans le sens souhaité.

Mettre l'appareil en marche

1. Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

2. Ouvrez la grille d'aération horizontale.

3. Mettez l'appareil en marche avec l'interrupteur marche/ arrêt.

4. L'appareil démarre en fonctionnement automatique (AUTO). Lorsque la température ambiante

- est supérieure à 23 °C, l'appareil fonctionne en mode refroidissement. - est supérieure à 20 °C, mais inférieure ou égale à 23 °C, l'appareil fonctionne en mode de ventilation.

• Attendez au moins 3 minutes près l'arrêt de l'appareil, avant de le remettre en fonction, à fin de prolonger la durée de vie du compresseur.
• Le système de refroidissement se met automatiquement en marche lorsque la température ambiante est inférieure à la valeur paramétrée. Au contraire, le ventilateur continu au même niveau. Lorsque la température ambiante dépasse le niveau sélectionné, le refroidissement se remet automatiquement en marche.

Panneau de commande

N° Description	Fonction
1 Récepteur de télécommande Récepteur de télécommande
2 Interrupteur MARCHE/ARRÊT Interrupteur MARCHE/ARRÊT
3 Augmentation de température Augmentation de température
4 Réduction de la température Réduction de la température
5 Touche TiO2/ION cette option fonctionne uniquement avec les modèles équipés de cette fonction
6 Sélection MODE DE FONCTIONNEMENT Sélection mode de fonctionnement
7 Sleep Fonction sommeil/Renvoi de nuit
8 Timer Timer
9 Fan Speed	Vitesse de ventilation
10 Symbole de la minuterie	indique le nombre d'heures paramétrées
11 Affichage de la température ambiante	Affichage de la température ambiante
12 Symbole de la fonction sommeil	Symbole de la fonction sommeil
13 Symbole pour Celsius au Fahrenheit	veuillez utiliser l'unité correspondante
14 Symbole de la fonction chauffage	En option
15 Symbole du mode ventilation	Symbole du mode ventilation
16 Symbole du mode refroidissement	Symbole du mode refroidissement
17 Symbole du mode automatique	Symbole du mode automatique
18 Symbole de la vitesse de ventilation	de 1 à 3 vitesses
19 Symboles pour TiO2	En option
20 Symbole de la fonction ioniseur	En option

Mode de fonctionnement/ paramétrer les fonctions

- Appuyez sur la touche du mode de fonctionnement, pour régler le mode de fonctionnement.

• Automatique,
  – refroidissement,
• ventilation.

- Le voyant de contrôle du mode de fonctionnement que vous avez sélectionné s'allume.

Régler la température

• Utilisez les touches de régulation de température supérieure ou de régulation de température inférieure, afin de régler la température désirée.
• Tout en appuyant sur la touche, vous voyez la température que vous avez paramétrée dans la fenêtre d'affichage. Dans le cas contraire, la température ambiante est toujours affichée.
• Les valeurs de température préprogrammées de cet appareil sont :

- 24 °C pour le mode de refroidissement.

Régler la vitesse de ventilation

- Utilisez la touche vitesse de ventilation pour sélectionner une des 3 vitesses.

- Le voyant de contrôle pour vitesse de ventilation élevée ou basse s'allume simultanément.

- En mode automatique, l'appareil sélectionne automatiquement la vitesse de ventilation correspondante à la température ambiante.

Régler la minuterie

- Appuyez la durée de fonctionnement désiré sur la touche Timer pour la régler.

- 1 à 24 heures, affichées par le voyant de contrôle correspondant.

- Lorsque la durée programmée est écoulée, l'appareil s'éteint automatiquement.

- Tout en appuyant sur la touche Timer, vous voyez la durée que vous avez paramétrée dans la fenêtre d'affichage.

- Si aucune minuterie n'est réglée, l'appareil fonctionne en continu.

- Lorsque la minuterie est activée ou qu'aucune autre fonction n'est sélectionnée, vous pouvez régler le délai après lequel l'appareil se remet en marche.

-Donc, si vous réglez la minuterie sur 2, l'appareil commence automatiquement à fonctionner après 2 heures.

Fonction sommeil/Renvoi de nuit

Indication :

La fonction sommeil est seulement accessible en mode refroidissement.

• Si vous appuyez sur la touche Sleep pendant le mode de refroidissement, la température paramétrée augmente de 1 °C pendant la première heure, d'un autre degré dans la deuxième heure et reste constante par la suite.
• Avec le renvoi de nuit, le ventilateur ne fonctionne qu'à basse vitesse.
• Pour réinitialiser des paramètres de température et de vitesse de ventilation, réappuyer sur la touche Sleep.
• En mode de sommeil, l'appareil s'éteint automatiquement après 12 heures de fonctionnement.

Évacuation continue

Si vous désirez utiliser l'appareil sans devoir vider le réservoir de récupération des condensats aussi souvent, procédez de la manière suivante :

1. Retirez le couvercle d'évacuation à pas de vis (31) et le bouchon de caoutchouc (30) et conservez-les soigneusement pour une utilisation ultérieure.

1. Raccordez la conduite d'évacuation (32) incluse à l'évacuation d'eau, comme illustré, et placez l'autre extrémité dans un écoulement.

1. La conduite d'évacuation (32) peut être prolongée en ajoutant un tube de rallonge (33) avec une pièce de raccordement adaptée.

Indication :

• L'écoulement doit être placé plus bas que l'orifice de vidange.
• Le voyant de contrôle niveau de l'eau (1) ne fonctionne pas dans ce mode d'évacuation.
• Au cas où vous désirez prolonger le tuyau d'eau, vous pouvez le raccorder avec un autre tuyau (∅ extérieur : 18 mm)

Auto-diagnostic

• L'appareil est équipé d'une fonction d'auto-diagnostic.
• En cas de dysfonctionnement, l'écran LCD afficheE1 ou E2.
• Dans ce cas, adressez-vous à votre service après-vente TROTEC®.

Télécommande

Vous pouvez régler tous les paramètres de l'appareil depuis la télécommande incluse dans la livraison. Veuillez vous reporter au paragraphe panneau de commande concernant la fonction des touches.

1. Arrêtez l'appareil avec l'interrupteur basculant marche/arrêt (2).
2. Retirez la fiche d'alimentation de la prise secteur.
3. Nettoyez l'appareil et notamment le filtre à air conformément aux indications figurant dans le chapitre Maintenance.
4. Entreposez l'appareil conformément aux indications figurant dans le chapitre Stockage.

Pannes et défauts

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Si malgré ces contrôles, l'appareil présente des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante.

L'appareil ne se met pas en marche :

• Vérifiez la connexion au réseau (230 V\~/50 Hz).

• Vérifiez l'intégrité de la prise de contact.

- Respectez la température de service de 18 à 32 °C.

- Vérifiez si le voyant de contrôle niveau d'eau (1) s'allume. Le cas échéant, videz le réservoir de récupération des condensats (voir chapitre maintenance).

- Faites examiner l'appareil par une entreprise spécialisée dans le domaine du technique frigorifique et climatique ou par la société TROTEC®.

L'appareil fonctionne sans puissance de refroidissement ou celle-ci est diminuée :

- Vérifiez que le mode de fonctionnement refroidissement est activé.

- Vérifiez la position du tuyau d'évacuation. Si le tuyau d'évacuation et pliée, qu'il est dirigé vers le bas bouché, l'air ne peut pas être évacué. Assurez-vous que le chemin d'évacuation de l'air soit libre.

- Vérifiez la position de la grille d'aération. La grille d'aération devrait être ouverte autant que possible.

- Vérifiez si le filtre à air présente des impuretés. Le cas échéant, nettovez le filtre à air (voir chapitre maintenance).

- Vérifier l'écart minimum avec le mur ou d'autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce.

- Vérifiez si la fenêtre ou la porte de la pièce est fermée. Le cas échéant, fermez-la. Toutefois, veuillez noter que la fenêtre doit continuer de rester ouverte pour le tuyau d'évacuation.

- Vérifiez le réglage de température de l'appareil. Diminuer la température paramétrée au cas où elle est supérieure à la température de la pièce.

L'appareil est bruyant ou il vibre, il y a une fuite de condensat :

- Vérifiez si l'appareil est à niveau et installé sur une surface plane.

- Vérifier si le bouchon de l'évacuation de condensat est placé correctement ou s'il est endommagé. Insérez le bouchon correctement ou remplacez-le si nécessaire.

L'appareil ne réagit pas à la télécommande infrarouge

- Vérifiez que l'écart entre la télécommande et l'appareil n'est pas trop élevé et diminuez-le si nécessaire.

- Vérifiez l'état de charge des piles et remplacez-les si nécessaire.

- Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées.

Le compresseur ne fonctionne pas

- Une protection anti-surchauffe du compresseur est probablement endommagée. Attendez simplement que la température baisse.

Votre appareil ne fonctionne par parfaitement même après les vérifications ?

Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société TROTEC®.

Maintenance

Intervalles de maintenance

Intervalle de maintenance et d'entretien	avant chaque mise en service	en cas de besoin	au moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins tous les 6 mois	au moins une fois par an
Vider le réservoir de récupération des condensats		x
Contrôler les bouches d'aspiration et de sortie pour détecter des encrassements ou des corps étrangers, nettoyer le cas échéant	x
Nettoyage extérieur x			x
Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements		x		x
Contrôlez la grille d'aspiration et le filtre à air pour détecter des encrassements ou des corps étrangers, nettoyer ou remplacer le cas échéant	x		x
Remplacer le filtre à air x
Contrôler pour détecter des endommagements x
Contrôler les vis de fixation x			x
Marche d'essai x

Protocole de maintenance et d'entretien

Type d'appareil : ....

N° d'appareil : ....

l n t e r v a l

l e

d

e

m

a

i

n

t

e

n

a

n

c

e

e

Contrôler les bouches d'aspiration et de sortie pour détecter des encrassements ou des corps étrangers, nettoyer le cas échéant

Nettoyage extérieur

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

Contrôler la grille d'aspiration et le filtre à air pour détecter des encrassements ou des corps étrangers, nettoyer ou remplacer le cas échéant

Remplacer le filtre à air

Contrôler pour détecter des endommagements

Contrôler les vis de fixation

Marche d'essai

1. Date : ......Signature : ......	2. Date : ......Signature : ......	3. Date : ......Signature : ......	4. Date : ......Signature : ......
5. Date : ......Signature : ......	6. Date : ......Signature : ......	7. Date : ......Signature : ......	8. Date : ......Signature : ......
9. Date : ......Signature : ......	10. Date : ......Signature : ......	11. Date : ......Signature : ......	12. Date : ......Signature : ......
13. Date : ......Signature : ......	14. Date : ......Signature : ......	15. Date : ......Signature : ......	16. Date : ......Signature : ......

Avant toute opération de maintenance

• Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
• Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil !

Toute activité de maintenance nécessitant l'ouverture du boîtier est à réaliser par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société TROTEC®.

Contrôles visuels de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.
2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
3. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le domaine du technique frigorifique et climatique ou par la société TROTEC®.
4. Remettez le filtre à air en place.

Nettoyez l'appareil avec un chiffon humide, doux et sans peluches. Veillez à ce l'humidité ne pénètre pas dans le boîtier. Évitez l'utilisation d'aérosols, de solvants, de nettoyants avec de l'alcool ou de produits abrasifs, et nettoyez l'appareil avec un chiffon imbibé d'eau claire.

- Tout le circuit réfrigérant est un système fermé hermétiquement qui ne nécessite pas d'entretien, seule une entreprise spécialisée dans le domaine du technique frigorifique et climatique et l'entreprise TROTEC® sont autorisées à effectuer la maintenance et à la réparation.

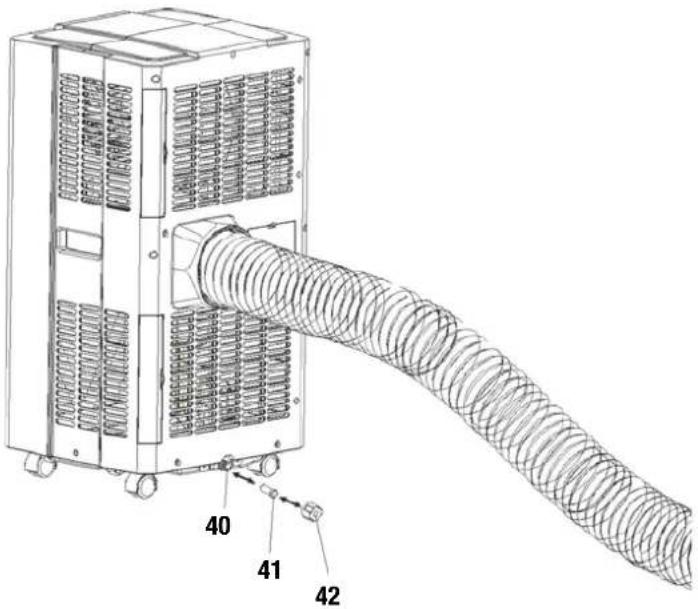

Vider le réservoir de récupération des condensats

1. Éteignez le climatiseur et évitez de le déplacer lorsque le réservoir est plein.
2. Placez un récipient (par exemple un bac de collecte d'eau) sous l'orifice de vidange (40).
3. Retirez le couvercle d'évacuation à pas de vis (42) et le bouchon en caoutchouc (41) de l'orifice de vidange (40) et laissez l'eau s'écouler.
4. Lorsque le bac collecteur est presque plein, insérez le bouchon en caoutchouc (41) de nouveau dans l'orifice de vidange (40) et videz-le dans le bac de collecte d'eau.
5. Répétez cette procédure jusqu'à que l'appareil soit complètement vidangé.
6. Placez un nouveau le bouchon de caoutchouc (41) et vissez le couvercle d'évacuation à pas de vis (42) fermement.
7. Mettez l'appareil en marche.
8. Le niveau d'eau ou l'affichage mode compresseur ne devrait pas clignoter.

Nettoyage des entrées d'air et du filtre à air

Attention!

Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre en place le filtre à air, veuillez vous assurer que celui-ci est intact et sec !

Observez le chapitre intervalles de maintenance pour remplacer à temps le filtre à air !

A.

Mise au rebut Déclaration de conformité

Les appareils électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais être éliminés conformément à la directive européenne 2002/96/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 27 janvier 2003 relative aux déchets d'équipements électriques et électroniques. Veuillez donc éliminer cet appareil à la fin de sa durée de vie conformément aux dispositions de la loi en vigueur.

conformément à la directive européenne basse tension 2006/95/CE et à la directive CE 2004/108/CE relative à la compatibilité électromagnétique.

Par la présente, nous déclarons que le PAC 4700 X a été développé, conçu et fabriqué conformément aux directives CE citées.

Le symbole se trouve au dos de l'appareil.

Fabricant :

Téléphone :[phone]

Fax: [phone]

E-mail: [e-mail]

Heinsberg, le 31/03/2014
