Type de produit	Hotte aspirante décorative
Marque	VEDETTE
Modèle	GS535
Dimensions (L x P x H)	546 mm x 312 mm x 175 mm
Poids	7,3 kg
Diamètre du tuyau d'évacuation	125 mm ou 111 mm
Puissance du moteur	100 W
Puissance des lampes	2 x 60 W maxi (culot E14, flamme claire)
Puissance totale absorbée	220 W
Alimentation électrique	Monophasé 220/230 V avec terre, prise 6 A
Modes de fonctionnement	Évacuation (air rejeté à l'extérieur) ou recyclage (avec filtres optionnels)
Commandes	2 touches : éclairage (marron) et ventilation (orange) avec 3 positions (arrêt, petite vitesse, grande vitesse)
Éclairage	Interrupteur séparé, 2 lampes 60 W maxi
Filtres	Filtre à graisses (nettoyable mensuellement) ; option filtre à micro-particules et charbon actif pour recyclage
Hauteur minimale d'installation	650 mm entre la hotte et la cuisson
Épaisseur maximale du support	25 mm
Sécurité	Limiteur de température, mise à la terre obligatoire, interrupteur omnipolaire recommandé
Entretien du filtre à graisses	Immerger dans une solution détergente tiède (max 40°C), rincer et égoutter sans tordre
Entretien de la carrosserie	Éponge humide légèrement savonneuse, éviter les produits abrasifs
Pièces détachées	Utiliser uniquement des pièces certifiées d'origine

FOIRE AUX QUESTIONS - GS535 VEDETTE

Comment installer la hotte en version évacuation ?

L'air est rejeté à l'extérieur via un conduit d'évacuation (diamètre 125 ou 111 mm). Utilisez la buse de sortie fournie et adaptateur si besoin. Respectez les règles de sécurité et ne débouchez pas dans les combles.

Comment utiliser la hotte en mode recyclage ?

Ajoutez l'option filtrante (commande supplémentaire) comprenant un filtre à micro-particules et un filtre à charbon actif. Placez le charbon actif au-dessus du micro-particules. Aucun raccordement tuyau n'est nécessaire.

Quels sont les différents niveaux de vitesse de ventilation ?

La touche orange commande trois positions : A (arrêt), B (petite vitesse pour mijotage ou ventilation douce), C (grande vitesse pour usage général). Un voyant s'allume quand la ventilation fonctionne.

Comment nettoyer le filtre à graisses ?

Démontez le filtre, immergez-le dans une solution détergente tiède (40°C maximum) sans le tordre. Laissez imbiber, rincez abondamment et égouttez. Nettoyez environ tous les mois.

Quel type d'ampoule utiliser pour l'éclairage ?

Utilisez des ampoules flamme claire 220/230 V, 60 W max, à vis, culot E14. Ne dépassez pas cette puissance.

Quelle hauteur minimale entre la hotte et la cuisson ?

La hauteur de pose minimale entre le dessus de l'appareil de cuisson et le dessous de la hotte est de 650 mm.

Que faire en cas de coupure de courant ?

Avant toute intervention, coupez l'alimentation du groupe (débranchez la prise). Vérifiez le disjoncteur et l'installation électrique. Si nécessaire, faites appel à un professionnel.

Comment brancher la hotte électriquement ?

L'alimentation doit être en monophasé 220/230 V avec fil de terre. Utilisez une prise 6 A avec terre. Si la prise n'est pas accessible, installez un interrupteur omnipolaire (ouverture 3 mm min).

Puis-je faire flamber des aliments sous la hotte ?

Non, il est interdit de faire flamber des mets sous la hotte car les flammes aspirées risquent de détruire les filtres. Surveillez constamment les fritures.

Où trouver des pièces détachées pour ma hotte VEDETTE GS535 ?

Demandez à votre distributeur des pièces détachées certifiées d'origine. Indiquez le type de l'appareil (visible sur la plaque signalétique ou le certificat de garantie).

MODE D'EMPLOI GS535 VEDETTE

Un groupe filtrant apporte l'objet de filtration destiné à être incorpore dans des hôtes de décorration. Il peut être utilisé de deux manières différentes:

1 - En version « évacuation » : livre d'origine.
L'air aspiré et dégraisse est rejeté à l'extérieur des locaux d'habitation.
2 - En version « recyclage» : l'appareil livre d'origine doit être équipé d'une option à commander en supplément (voir chapitre installation). L'air aspiré est dégraissé et purifié par trois étages de filtres ainsi mis en place et rejeté dans la pièce.

CHARACTERISTIQUES TECHNIQUES

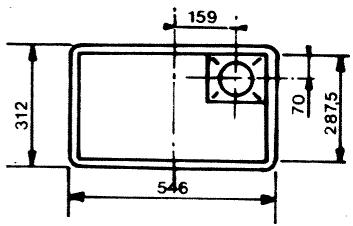

• Dimensions de l'appareil :

Largeur : 546 mm
- Profondeur : 312 mm
-Epaisseur : 175 mm
Diametre du tuyau

d'évacuation : 125 ou

111 mm

-Epaisseur du support :

25 mm maxi.

• Poids 7,3 kg
  Puisances:

— du moteur : 100 W
des lampes: 2x60W maxi
totale

absorbee:220W

Le moteur est équipé d'un limiteur de température, le protègeant d'un échauffement anomal.
Cet appeareil est conforme à l'arrêté du 14 janvier 1980

(J.O. du 17 janvier 1980) relat à la limitation des perturbations radio-électriques.

BRANCHEMENT ELECTRIQUE

L'alimentation du groupe filtrant se fera toujours en courant monophasé (2 fils 220/230 V + fil de terre).

La prise de courant avec terre de 6 A, doit être raccordée à un socle 6 A 220 V, avec prise de terre et qui sera placé, si possible, au-dessus du groupe filtrant.

Si la prise de courant n'est pas accessible en permanence, il est nécessaire de prévoir dans l'installation un interrupteur omnipolaire ayant une ouverture de contact de 3 mm minimum. L'installation doit être conforme à la norme NF.C 15100.

Nota - En cas d'alimentation en 110 V, utiliser un autotransformateur de 250 VA, en veillant à ce que la continuité de la terre soit bien assurée.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante, défec-tueuse ou incorrecte.

Les ampoules sont du type « flamme claire » 220/230 V 60 W, ne pas dépasser cette puissance, à vis, culot E 14 (en vente dans le commerce). L'accès aux ampoules s'obtient après avoir enlevé le filtré àGRAisses.

INSTALLATION

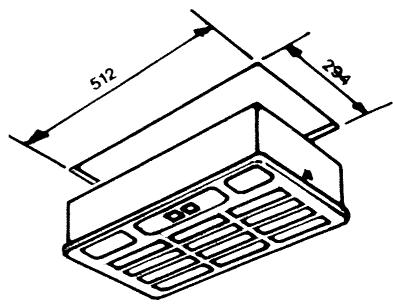

En partant de la dé-coupe d'encastrement du groupe, la mise en place de l'appareil est réalisée par enclipsage et la fixation est assu-ree par 4 vis a bois fournies.

Epaisseur maxi du support:25 mm.

La hauteur de pose minima entre le dessus de l'appareil de cuisson et le dessous du groupe filtrant est de 650~mm

A - AVEC EVACUATION

Seules les gains de ventilation prévues à cet effet dans les appartements modernes ou les gains de cheminées désaffectées dans des locaux plus anciers peuvent être employées.

Les installations de raccordement seront effectuees suivant les regles de I'art et de securite.

Le conduit d'évacuation quel qu'il soit ne doit pas déboucher dans les combles.

L'air évacué ne doit pas être rejeté dans un conduit d'air chaud.

IL EST INTERDIT D'UTILISER LES CHEMINÉES SERVANT DE CONDUITS A FUMEE.

• Les groupes à évacuation ne doivent pas contrarier les ventilations existantes ainsi que les extractions, et cecien conformité avec le document technique unifié (DTU) n° 61-1.

• Des entrées d'air frais doivent permettre de compenser le débit de la hotte. Dans le cas contraire, une ouverture permettant un apport d'air frais doit être prévue afin de réaliser la ventilation et d'éviter demettre la pièce en dépression. Ne pas ouvrir la fenêtre en grand car le volume d'air àventiler serait trop important.

Les groupes filtrants comportent une sortie d'air située sur le dessus de la carrosserie pouvant etre raccordee a un conduit d'évacuation.
- Les tuyaux utilisés seront en matière ininflammable, tôle émaillée, aluminium ou autre, les diamètres des tuyaux peuvent être :

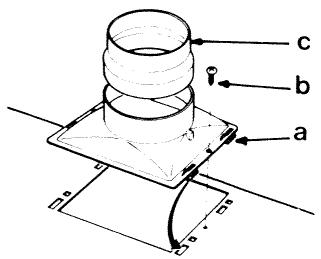

125mm interieur en utilisant uniquement la buse de sortie à embase rectangular livrée avec l'appareil
La mise en place de cette buse sur la carrosserie se fait par enclosage de 4 pattes (a). Un complément de fixation de cette piece est possible à l'aide de 2 vis à tôle (b).
111 mm interieur en utilisant un adaptateur (c) livre avec l'appareil, cette piece s'emboitant sur la buse à embase rectangulaire.

N.B. - La buse de sortie et l'adaptateur se trouvent, pour le conditionnement, fixés à l'intérieur de l'appareil. Il est nécessaire desterolir lesupport filtréà graisses pour y avoir accès.

Les tuyaux seront mis en place suivant la construction de la hotte décor et raccordés au conduit d'évacuation en les emboitant de façon à favoriser le sens de l'écoulement de l'air.

Si possible il est conseilé d'utiliser des tuyauteries de 125mm interieur.

MISE EN PLACE DE L'APPAREIL

• Poser le groupe filtrant sur l'appareil de cuisson ou sur tout autre support place sous la hotte décor, les boutons de commande placés à l'avant (orifice d'évacuation à l'arrière).

Effectuer le raccordement de la tuyauterie sur la buse
— Brancher la prise de courant
— Enclipser le groupe filtrant dans la découvert prévue
— Démonter le support filtré àGRAisses en dévisant les deux verroux

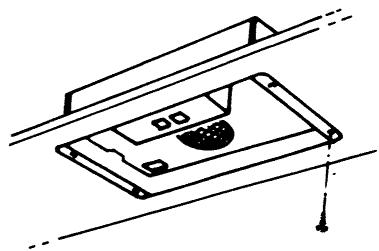

-Fixer l'appareil definitivement à l'aide des 4 vis à bois fournies dans le sachet.

B - EN RECYCLAGE

Pour être utilisé en recyclage un équipement de filtres est indispensable et doit être commandé en supplément. La mise en place de l'appareil se fait de la même façon que pour la version à évacuation.

Dans le cas de ce type de montage, aucune liaison à des tuyauteries n'étant à effectuer, il n'est pas nécessaire d'utiliser les éléments de raccordement (buse et adaptateur), le recyclage de l'air se fait par l'intérimédiaire d'une ouverture qui doit être prévue dans la hotte décor.

Avant de remonter le filtrtre à graisses placer l'ensemble de filtres à micro-particules et à charbon actif, suivant la notice fournie avec ces filtres. Il est rappelé que le filtrtre à charbon actif doit être déballé et place au-dessus du filtrtre à micro-particules.

UTILISATION

Commandes

Les commandes du groupe filtrant sont assureres par 2 touches, situées sur le devant de l'appareil.

Eclairage

La touche marron située à gauche est un interrupteur lumière.

ABRET

FUNCTIONNEMENT

- Ventilation

La touche orange située à droite règle la ventilation. Un voyageant incorpore dans cette touche s'allume lorsque la ventilation fonctionne.

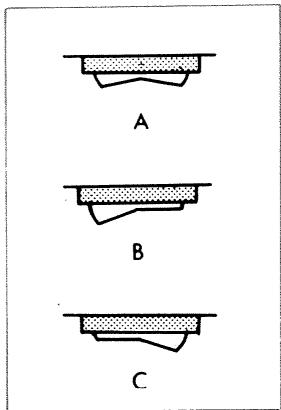

Selon sa position, cette touche peut selectionner trois positions :

-A un arrêt;
B une petite vitesse de ventilation:
-Cune grande vitesse.

Recommendations

-La petite vitesse doit etreutilisée pour les mijotages ou les plats cuinés émettant peu de fumées. Elle peut aussi etreutilisée pour creer une ventilation dans une piece.
-La grande vitesse sera utilisée dans la plupart des cas parce que la ventilation et le filtrage y sont plus efficaces.
- Il est conseilé d'utiliser au maximum les foyers de cuisson situés à l'arrière de l'appareil.
- Pour le cas où les débits de fumées seraient supérieurs à la capacité d'absorption du groupe filtrant, il est recommandé de le laisser fonctionner le temps qu'il faudra après la cuisson des alimentés (en moyenne 15 mn).

Il n'est pas permitted de faire flamber des mets au-dessous du groupe, les flammes aspirées risqueraient de détruire les filtres. Les fritures effectuees sous le groupe doivent faire I'objet d'une surveillance constante.

ENTRETIEN

Avant toute intervention sur l'appareil, il faut couper l'alimentation du groupe (prise de courant).

Entretien du conduit (version évacuation)

L'entretien du conduit d'évacuation doit être assure et un ramonage périodique n'est pas à exclure. Certains dépôts provenant de l'extérieur (en cas de non-fonctionnement) pouraient creer des bouchons dans le conduit.

Entretien des filtres

Le premier filtré monté sur les modèles à évacuation et à recyclage, est destiné à filtrer les vapeurs grasses et les poussières. Il est indispensable de procéder à son nettoyage environ tous les mois suivant son état d'encrassement ou à son remplacement évientuel.

Démontage

• Enlever la partie inférieure de l'appareil, en dévisant les deux vis molettes.

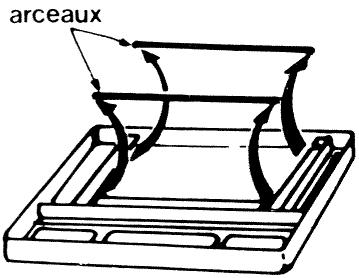

Retirer les arceaux maintenant le filtré àGRAISE.

• Les faire glisser pour les dégager des rebords et les sortir.

Nettoyage

• Immerger le filtré àGRAISE dans une solution liquide de produit détergent (tiède 40^ maximum).
  Laisser le filtré s'imbiber en le pressant sans le tordre, afin que le détergent agisse en profondeur.
  Rincer abondamment,égoutter sans tordre.

Entretien de la carrosserie

Passer une éponge humide, légèrement savonneuse. S'il reste encore des tâches graisseuses, les dissoudre avec une éponge imbibée d'eau chaude, additionné d'un produit détergent du commerce. Puis sécher, si besoin est.

Nota - Nettoyer féquèment les surfaces souillées internes et notamment la grille de protection du ventilateur.

N.B. Ne jamais utiliser de produits abrasifs.

ATTENTION

Si vous nevez appeler toute dépanneur, ou commander des pièces détachées, ne pas oublier de mentionner le type de votre apparéil indiqué sur votre Certificat de garantie ou sur la plaque signalétique fixée sur l' apparéil.

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans prévis, toute modification ou amélioration.

PIÉCES D'ORIGINE

Demandez à votre distributeur que lors d'une intervention d'entretien seules des

Pièces détachées certifiées d'origine

soient utilisées

Comme celles qui se trouvent dans votre apparéil, elles sont fabriquées avec le même soin par les mêmes hommes qui leur font subir les mêmes contrôles.
