2000 C - Destructeur de document Intimus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Destructeur de documents
Marque	Intimus
Modèle	2000 C
Dimensions (L x P x H)	400 x 300 x 600 mm
Poids	12 kg environ
Tension d'alimentation	230 V, 50 Hz
Puissance	0,39 kW
Type de coupe	Coupe croisée (Cross-Cut) 3,8 x 48 mm
Capacité de coupe papier	9 à 12 feuilles (70 g/m²)
Capacité de coupe supports	1 carte de crédit ou 1 CD/DVD par passage
Niveau sonore	Environ 66 dB(A)
Cycle de service	8 minutes de marche, 30 minutes d'arrêt
Sécurité	Arrêt automatique en cas de bourrage, protection thermique du moteur, barrière photoélectrique
Fonctions	Marche avant automatique, marche arrière, arrêt
Indicateurs	Voyants : prêt (vert), récipient plein (rouge), bourrage, surcharge moteur
Récipient	Bac collecteur avec fenêtre de contrôle de niveau
Entretien	Lubrification régulière du bloc de coupe avec huile spéciale
Accessoires inclus	Sacs plastique, flacon d'huile spéciale (réf. 88035)
Utilisation prévue	Destruction de papier, cartes de crédit, CD/DVD (modèle 2000C)
Conditions d'installation	Local fermé, tempéré (10-25 °C), prise accessible
Remarque importante	Ne pas utiliser comme siège ou escabeau ; ne pas introduire les doigts dans l'ouverture

FOIRE AUX QUESTIONS - 2000 C Intimus

Comment démarrer le destructeur Intimus 2000 C ?

Pour démarrer, placez le sélecteur de fonction (1) en position automatique (symbole marche avant). Le voyant vert s'allume. Introduisez le papier ou le support dans l’une des bouches d’entrée : la barrière photoélectrique déclenche automatiquement la destruction.

Que faire en cas de bourrage papier ?

Si le voyant de bourrage (4) s'allume, amenez brièvement le sélecteur en position marche arrière (▼) pour dégager le matériau, puis remettez-le en position arrêt (O). Déchirez le papier ramené en arrière juste au-dessus de la fente d’introduction. Replacez le sélecteur en position automatique pour détruire les résidus. Réduisez ensuite la quantité de papier.

Comment vider le bac de récupération ?

Lorsque le voyant rouge 'récipient plein' s’allume ou que les déchets apparaissent dans la fenêtre de contrôle (8), prenez le bac par l’avant et videz-le. Replacez-le complètement sous le destructeur. La machine ne fonctionne que si le bac est correctement positionné.

Le moteur s'arrête et le voyant de surcharge s'allume, que faire ?

Cela indique une surcharge moteur. Mettez le sélecteur de fonction en position arrêt (O). Laissez refroidir le moteur pendant 25 à 30 minutes (selon la température ambiante). Ensuite, vous pouvez reprendre la destruction en respectant la capacité maximale.

Comment entretenir le bloc de coupe ?

Pour maintenir la performance de coupe, lubrifiez régulièrement le bloc de coupe avec de l’huile spéciale (réf. 88035). Répartissez un peu d’huile sur une feuille de papier et introduisez-la dans la fente d’admission en mode automatique. Effectuez cette opération après une certaine durée de fonctionnement.

Puis-je détruire des CD, DVD et cartes de crédit avec ce modèle ?

Oui, le modèle 2000 C est conçu pour détruire les CD, DVD et cartes de crédit. Introduisez un seul support à la fois dans la bouche d’entrée séparée (7). La destruction d’autres types de supports de données peut endommager l’appareil.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais introduire les doigts dans les ouvertures. Évitez les vêtements amples, les colliers, les cheveux longs ou les cravates près du bloc de coupe. Ne pas asperger de liquides inflammables. En cas de danger, utilisez l’interrupteur principal ou débranchez la machine. La machine n’est pas un jouet et ne doit pas être utilisée par des enfants.

Le destructeur ne démarre pas. Que vérifier ?

Vérifiez que la fiche électrique est correctement branchée. Assurez-vous que le sélecteur de fonction (1) est en position automatique. Contrôlez que le bac est bien placé sous l’appareil et qu’il n’est pas plein. Regardez s’il y a un bourrage (voyant allumé). Si le moteur est surchargé, attendez qu’il refroidisse.

Quelle est la capacité maximale de coupe en papier ?

La capacité est de 9 à 12 feuilles de papier standard (70 g/m²) par passage. Ne jamais introduire une quantité supérieure, car cela provoquerait un bourrage ou une surcharge moteur.

Comment nettoyer les cellules photoélectriques ?

Si des morceaux de papier restent dans la rainure d’admission et empêchent l’arrêt automatique, vous pouvez nettoyer les cellules en faisant passer une nouvelle feuille ou en activant la marche arrière. Utilisez un pinceau pour nettoyer délicatement les 'yeux' des deux cellules photoélectriques.

MODE D'EMPLOI 2000 C Intimus

Veuillez lire le mode d'emploi avant la mise en service!

« La machine ne doit pas être utilisée par plusieurs personnes en même temps! La conception des éléments de sécurité repose sur une mise en service sans danger pour "L'utilisation de la machine par une seule personne".

<< Ne pas effectuer d'autres activités sur la machine (par ex. nettoyage...) durant le procédé de destruction!

« La machine n'est pas un jouet et ne convient pas pour être utilisée par des enfants! Le concept global de sécurité (dimensions, orifices d'alimentation, mises hors circuit de sécurité, etc.) de cette machine ne fournit aucune garantie pour une manipulation sans danger par les enfants.

<< Les travaux de réparation doivent être effectués uniquement par un spécialiste!

<< Risque de blessure! N'approchez jamais du bloc de coupe les vêtements amples, colliers, cheveux longs, cravates etc!

<< Risque de blessure! N'introduisez jamais les doigts dans l'ouverture!

<< Risque de blessure! Ne pas asperger de liquides ou de gaz inflammables dans l'orifice d'entrée!

<< En cas de danger, arrêter la machine par l'interrupteur principal, ou par l'interrupteur d'urgence, ou débranchez la machine!

<< Débrancher le raccordement réseau avant d'ouvrir l'installation!

UTILISATION

ÉLÉMENTS DE COMMANDE:

1 = Sélecteur de fonction (fig. 1) (automatique / arrêt / marche arrière) Ce commutateur a les fonctions suivantes:

- position "

la machine est prête pour mise en marche - position "

la machine est hors circuit - position▼ "

le système de coupe se trouve en marche arrière.

2 = Barrière photoélectrique (marche avant) (fig. 2) Démarre le processus de destruction dès que le matériel est introduit dans l'une des deux bouches d'entrée.

3 = Voyant de contrôle (fig. 1) a) VERT – „prêt à fonctionner“

S'allume lorsque vous actionnez le sélecteur de fonction (1) (position _n )

„récipient plein“ / „marche arrière“ b) ROUGE – „récipient plein“

(1000C / 2000C)

S'allume lorsque le récipient est plein et doit être vidé. La machine s'arrête alors automatiquement.

4 = Voyant de contrôle „bourrage matériau“ (fig. 1) S'allume lorsque trop de matériel est introduit. Le système de coupe se bloque et s'arrête. Le moteur est mis hors circuit. 5 = Voyant de contrôle (fig. 1) « Surcharge moteur » S'allume lorsque le moteur a subit une surcharge. Il est impossible de démarrer la machine pendant la phase de refroidissement du moteur.

Le destructeur ne doit pas servir d'escabeau ou de siège. Risque de dégâts de matériels!

ACHEMINEMENT DU MATÉRIAU:

- Mettre le sélecteur de fonction (1) (fig. 1) en position „ ^♂ . Le voyant de contrôle (3) (figure 1) s'allume (vert).

Acheminement du papier

- Amener le papier au bloc de coupe à travers la bouche d'entrée du papier (6) (fig. 2).

Acheminement de supports de données

- Amener les supports de données (CD, DVD ou carte de crédit) individuellement au bloc de coupe à travers la bouche d'entrée de CD/DVD(CARD) séparée (7) (fig. 2).

fig. 2

MISE EN MARCHE

DOMAINES D'UTILISATION:

Le destructeur de données intimus 1000S / 1000C // intimus 2000S / 2000C est une machine conçue pour détruire les documents en général ainsi que les supports de données tels que les CD, les DVD et les cartes de crédit.

La machine doit exclusivement être utilisée pour la destruction de papier et de cartes de crédit et, en plus pour les modèles 2000S et 2000C, pour la destruction de CD et de DVD!

La destruction d'autres types de supports de données peut entraîner des dommages à l'appareil (par exemple destruction du bloc de coupe, etc.).

INSTALLATION:

- Déballer et installer la machine. - Brancher la machine (voir les données de sécurité électrique sous „CARACTÉRISTQUES TECHNIQUES“).

Le branchement électrique doit être à proximité de la machine et facilement accessible!

L'installation doit être mise en place obligatoirement dans un local fermé et tempéré (10 - 25 °C)!

UTILISATION

- La machine passe automatiquement en marche avant et tire le matériel vers l'intérieur. La machine s'arrête automatiquement après le processus de destruction.

N'introduisez jamais plus que la quantité maximale indiquée de matériel (voir «CARACTERISTIQUES TECHNIQUES»)!

Si une quantité excessive de matériel est parvenue jusqu'au bloc de coupe, procédez comme indiqué dans la section «COMMENT REMÉDIER AUX PANNES» sous «BOURRAGE DE MATÉRIAU DANS L'APPAREIL».

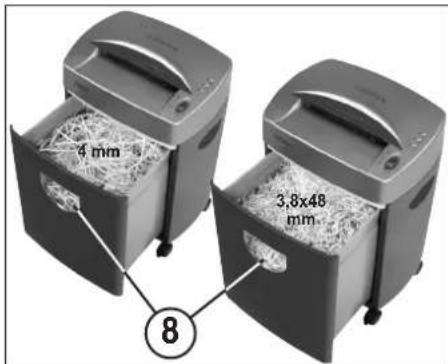

POUR VIDER LE RÉCIPIENT (Fig. 3):

Il faut vider le récipient collecteur lorsque le matériel déchiqueté apparaît dans la fenêtre de contrôle de niveau (8) (fig. 3).

Procéder comme suit:

- Prenez le récipient par le devant et videz le contenu.

- Replacez la corbeille vide sous le destructeur et la pousser vers l'arrière.

Remarque: La machine fonctionne uniquement si le récipient est placé complètement sous le destructeur!

Il est possible que des morceaux de papier restent dans la rainure d'admission (par exemple après un bourrage) et empêchent la barrière lumineuse de stopper l'appareil. Vous pouvez enlever ces morceaux de papier ou nettoyer les cellules photo-électriques, soit en faisant passer une nouvelle feuille dans l'appareil, soit en déclenchant la marche arrière et en passant un pinceau sur les „yeux“ des deux cellules photo-électriques.

fig. 4

MAINTENANCE DU BLOC DE COUPE (3,8x48 mm):

Les blocs de coupe Cross-Cut doivent être lubrifiés régulièrement après une certaine durée de fonctionnement afin de maintenir la performance de coupe.

Pour obtenir un meilleur résultat, répartissez un peu d'huile spéciale (numéro de commande, voir sous «ACCESSOIRES») sur une feuille de papier, comme indiqué, et introduisez celle-ci ensuite au bloc de coupe au travers de la rainure d'admission (fig. 5).

CONSEIL POUR ÉCONOMISER DE L'ÉNERGIE:

Faites bien attention de mettre l'appareil hors circuit pendant la nuit en actionnant le sélecteur de fonction (1) (fig. 1) en position „O”.

En fin de vie, éliminez toujours la machine de façon conforme à l'environnement. Ne aucun composant de la machine ou de son emballage dans les ordures ménagères.

L'appareil réagit de la façon suivante en cas de bourrage suite à un excès de matériau:

• Le système de coupe se bloque et s'arrête.
• Le moteur s'arrête automatiquement.
• Le voyant de contrôle (4) (fig. 1) s'allume.

Procéder comme suit:

• Amener brièvement le sélecteur de fonction (1) (fig. 1) en position, ⚡ (le matériau est dégagé) et le ensuite en position, Ⓞ.
• Le voyant de contrôle (4) (fig. 1) s'éteint.

Bourrage de papier dans la bouche d'entrée du papier (6)

• Déchirer le papier ramené en arrière juste au-dessus de la fente d'introduction puis remettre le sélecteur de fonction (1) (fig. 1) en position.
• Le mécanisme de coupe tourne automa-tiquement en avant et détruit les résidus de papier qui s'y trouvent encore.
• Poursuivre la destruction avec des quantités de papier inférieures.

Bourrage de matériel dans la bouche d'entrée de CD/DVD (7)

- Retirer le matériel retourné.

Retirer le matériel avec prudence, risque de blessure en raison des points de coupe tranchants.

• Mettre le sélecteur de fonction (1) (fig. 1) en position
• Le matériel restant est à présent de nouveau amené au bloc de coupe.
• Lorsque le matériel est passé à travers, poursuivre la destruction avec un dosage correct.

- Si nécessaire, appuyez alternativement sur les boutons marche avant et marche arrière jusqu'à ce que que la matériel soit complètement détruit.

Attendre l'immobilisation du moteur avant chaque changement de sens de rotation (position „”).

PROTECTION DU MOTEUR:

Si le moteur est surchargé, il s'arrête automatiquement. Le moteur s'arrête automatiquement. Le voyant de contrôle (5) (fig. 1) s'allume. Amenez le sélecteur de fonction en position „O“.

Après un temps de refroidissement de 25 à 30 minutes (selon la température ambiante) vous pouvez recommencer à détruire.

PROCEDURE EN CAS DE

MAUVAIS FONCTIONNEMENT:

Si l'appareil ne fonctionne pas, veuillez effectuer les contrôles suivants:

• La fiche électrique est-elle convenablement branchée dans la prise?
• Est ce que le sélecteur de fonction (1) est enclenche?
• Le récipient est-il bien placé sous le destructeur?
• Le récipient est-il plein?

Le récipient doit être vidé.

• Y a-t-il un bourrage du matériau dans l'appa-reil? Suivez les instructions de la rubrique "BOURRAGE DU MATÉRIAU".
• L'effort fourni par le moteur a-t-il été excessif? Attendez alors qu'il refroidisse puis démarrer le à nouveau.

Si aucum des différents contrôles indiqués ci-dessus ne donne de résultat, veuillez contacter votre agent.

ACCESSOIRES

Désignation

Sac en plastique,300 x 300 x 700 x 0,018 mm

Flacon d'huile special, 110 ml

Notez: Pour les accessoires et pièces détachées, veuillez contacter votre agent.

Ordre-No.

99925

88035

CARACTÉRISTIQUES TECHNIQUES

Largeur de coupe:

1000S:	4 mm
1000C:	3,8x48 mm
2000S:	4 mm
2000C:	3,8x48 mm

Capacité de coupe papier:

1000S:	10-12 feuilles (70g/m2)
1000C:	7-9 feuilles (70g/m2)
2000S:	14-16 feuilles (70g/m2)
2000C:	9-12 feuilles (70g/m2)

Capacité de coupe

Cartes de crédit/CD/DVD:

1 de chaque par passage

Tension de ligne:

230V/50Hz

240V/50Hz

120V/60Hz

Fusible:
Niveau de bruit:

1000S/C:	ca. 64 dB(A)
2000S/C:	ca. 66 dB(A)
Puissance:
1000S/C:	0,35 kW
2000S/C:	0,39 kW

Sevice intermittent:
8 min MARCHE 30 min ARRET

Dimensions:

1000S/C:
Largeur:	350 mm
Profondeur:	250 mm
Hauteur:	560 mm
2000S/C:
Largeur:	400 mm
Profondeur:	300 mm
Hauteur:	600 mm

Poids:

1000S:	ca. 7 kg
1000C:	ca. 8 kg
2000S:	ca. 10 kg
2000C:	ca. 12 kg
